Как сделать из болгарки циркулярную пилу

В этой публикации своими руками сделаем циркулярную пилу из обычной болгарки. Циркулярная пила в мастерской один из самых нужных инструментов и если торцовку как то можно заменить, то без циркулярки мы как без рук (тьфу, тьфу, тьфу, что бы не сглазить).

Давайте без лишних предсловий приступим!

У меня в мастерской завалялся ламинированный ДСП, от которого я как то уже отпилил кусок. Для ножек нашей будущей циркулярки самое оно. Высоты как раз хватает, что бы втиснуть в него болгарку. Начертим линию по которой будем отрезать (размеры с которыми я делал укажу в конце публикации).

Я буду резать ручной цикрулярной пилой, в принципе это можно было сделать и электролобзиком, но у меня полотно на нем убитое, а новое я забываю приобрести. Так же можно отпилить той же болгаркой, взяв ее в руки, но думаю получится слегка криво.

Отмеряем расстояние от пильного диска до края платформы циркулярной пилы.

Фиксируем ДСП струбцинами на столе, делаем выступ, что бы место где будет проходить пила было не на столе. А к ДСП фиксируем что то прямое, в моем случае это квадрат труба. Расстояние от линии отреза до упора (квадрат трубы) равно вымеренному штангенциркулем расстоянию от пилы до края платформы ручной цирулярки.

Прижимая циркулярную пилу к импровизированному прижиму отрезаем. Не забываем про технику безопасности, как говорится она написана кровью, а иногда и кишками.

Теперь таким же образом распиливаем ДСП пополам (нам нужны две длинные ножки)

Основные характеристики циркулярных пил

Мощность. Это основной показатель во многих инструментах. Чем больше мощность, тем с большей плотностью материала вы сможете работать и быстрее производить разрезы. Соответственно циркулярная пила по дереву должна обладать меньшей мощностью, чем по металлу.

По мощности делятся на три класса: малой (менее 0,8 кВт), средней (0,8-1,2 кВт) и большой (более 1,2 кВт). Чем больше диск, тем больше мощности требуется для его вращения соответственно.

Вес. Является важным параметром, если планируете использовать пилу на весу.

Глубина пропила. Больше зависит от размера диска, устанавливаемого в инструмент.

Частота оборотов. Влияет на быстроту и качество распила.

Возможность производить работу под углом. Данная функция очень полезна при установке дверей, где необходимо сделать срез под определенным углом. Циркулярные пилы поставляются, в своем большинстве, с возможностью работы под углом в 45 градусов, реже под 60 градусов. У профессиональных экземпляров угол возможно регулировать.

Время работы в автономном режиме. У аккумуляторных пил отсутствует необходимость подключения к сети постоянного тока во время работы.

Но представители такого типа пил обладают меньшей мощностью и их время работы намного меньше времени зарядки (примерно 60 минут работы к 5 часам зарядки). Прежде, чем приобрести аккумуляторную пилу необходимо хорошо взвесить все “ЗА” и “ПРОТИВ”.

Дополнительные аксессуары и характеристики:

  • функция плавного пуска;
  • лазерный указатель;
  • блокировка от непреднамеренного запуска;
  • функция погружения;
  • удобство и простота смены диска.

И при выборе не забывайте, что лучше покупать пилы проверенных брендов. Определить лучшего производителя циркулярных пил не сложно для этого достаточно посмотреть множество их рейтингов размещенных в интернете.

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее. Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго. Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.

Процесс изготовления циркулярки

Для того, чтобы сконструировать циркулярку из болгарки своими руками, необходимо продумать конструкцию станка

Важно определить задачи, для которых будет использоваться самодельное устройство. После этого требуется создать чертеж

В нем указываются основные элементы конструкции, их размеры и рабочие характеристики.

При изготовлении циркулярки необходимо соблюдать технику безопасности:

  1. Монтажные работы выполняются только в спецодежде. Глаза должны быть защищены очками, руки – перчатками.
  2. Все механизмы устройства должны быть плотно закреплены. Нельзя допускать подвижки болгарки. Электроинструмент должен быть зафиксирован на основании стола или верстака.
  3. Разрешается установка только высокоскоростных пильных дисков.

Процесс изготовления ручной циркулярки требуется навыков владения станковым оборудованием

Также важно знать специфику работы и функционал болгарки

Материалы и приспособления

Для создания ручной циркулярки из болгарки потребуются следующие приспособления:

Болгарка. Рекомендуется использовать модели с мощным электродвигателем, чтобы распиливать доски большой толщины.
Диск. Он должен соответствовать диаметру посадочного отверстия

Важно, чтобы на диске присутствовали зубья. Рекомендуется использовать диски с абразивным покрытием или алмазным напылением.
Электродрель

Она использования для проделывания отверстий, необходимых для установки кронштейнов.
Сварочный аппарат. Он соединяет металлические пластины.
Древесно-стружечные плиты.
Инструменты для проведения замеров: линейка, штангенциркуль.
Хомуты, болты, уголки, гайки и иные крепежные соединения.
Молоток, отвертка, плоскогубцы и гаечный ключ.

Для изготовления станины используется сталь. Рекомендуется изготавливать рабочие поверхности циркулярки из фанеры или МДФ. Толщина фанерных листов должна составлять 9-12 мм.

Инструкция по изготовлению

Процесс изготовления ручной циркулярки из болгарки осуществляется в несколько этапов:

Сборка станины в соответствии с чертежом. Основание под станок можно сделать из уголка или трубы с прямоугольным сечением. Части станины соединяются посредством сварки

Важно, чтобы основание циркулярки было устойчивым.
Установка древесно-стружечных или фанерных плит на поверхность основания. На рабочей поверхности делается прорезь для фиксации пильного диска.
Прикрепление болгарки к рабочей поверхности с помощью изогнутых пластин их металла

Дрелью проделываются углубления для болтов.
Вывод провода от пусковой кнопки на боковую кромку болгарки посредством уголка. Это позволяет отключать оборудование из любого положения при экстренных ситуациях. В целях безопасности рекомендуется расположить кнопку на дальнем расстоянии от пильного диска.
Изготовление скользящей упорной планки, предназначенной для настройки толщины отрезаемых частей заготовки. Упор закрепляется струбцинами.

После окончания монтажных работ необходимо проверить работоспособность циркулярного станка. Диск должен вращаться строго в 1 направлении. В противном случае нижняя кромка будет двигаться, что приведет к разбросу опилок и иного производственного мусора, возникающего в процессе пиления досок. Рекомендуется протестировать самодельное устройство, распилив тонкую деталь

Важно, чтобы перед началом пиления станок набрал рабочую частоту вращения шпинделя

Как превратить болгарку в циркулярную пилу

Существует несколько способов, как переделать болгарку в циркулярную пилу. Сделать столешницу с пропилом для установки диска, а внизу закрепить болгарку. Кнопку включения инструмента можно вынести на край столешницы или использовать удлинитель для этих целей.

Второй способ переделки, это изготовление специальной стойки, которая могла бы удерживать болгарку в нужном для нас положении. Стойка представляет собой также столешницу, на краю которой установлена вертикальная направляющая. Сама болгарка крепится к подвижной горизонтальной перекладине, которая удерживается в натянутом состоянии при помощи мощной пружины.

Когда вы режете древесину болгаркой, то притягиваете инструмент вниз с помощью стандартной рукоятки. После выполнения реза, болгарка за счет пружины возвращается в исходное положение. Какой из способов переделки болгарки в циркулярную пилу выбрать, во многом зависит от размеров распиливаемых заготовок.

Как правило, если нужно работать с фанерой и тонким бруском, то, вполне хватит и стойки для болгарки. Если же нужно распускать доски на брус и работать с 230 диском на болгарку, то лучше всего будет сделать стационарную столешницу.

Меры безопасности при эксплуатации самодельной циркулярки

Прежде чем запускать самостоятельно изготовленную циркулярную пилу, стоит предпринять меры, которые позволят избежать травматизма. Если сконструирован ручной инструмент, кнопка его запуска должна располагаться подальше от вращающегося режущего диска. В случае со стационарной пилой столик, на котором располагается механическая часть, необходимо предварительно привинтить к полу.

При эксплуатации такого потенциально опасного приспособления, как самодельная циркулярная пила, необходимо соблюдать элементарную бдительность. Прежде всего, никогда не стоит располагаться на одной линии с вращающимся диском. Ведь последний может соскочить с вала при наборе критических оборотов. Также не следует слишком близко подносить к нему руки, которые должны находиться не ближе чем в 20 см от режущего элемента.

В наше время можно приобрести различный инструмент, но многие умельцы любой инструмент хотят усовершенствовать и сделать его универсальным. Оказывается из всем известной болгарки можно сделать и цепную пилу.

Безусловно, надёжным, безопасным и профессиональным такой инструмент не назовёшь, но отпилить что-то по минимуму можно. Для переоборудования болгарки нужно не много деталей. Для цепной пилы на вал накручивается ведущая звёздочка. Затем изготавливается кронштейн, для крепления шины, который разрабатывается в зависимости от модели Вашей болгарки. При помощи этого – же кронштейна происходит и натяжение цепи.

Установленная цепь на переделанную болгарку вращается с большой скоростью, поэтому если болгарка с регулятором скорости, то это более приемлемо. Помимо этого необходимо смазывать цепь. Но как говорится идея неплохая, а по поводу практического применения и рациональности думайте сами.

Иногда цепная пила нужна на несколько резов, в тех местах, где не подходит болгарка с кругом, то это приемлемо. Кроме того накапливается деревянный хлам который нужно превратить в дрова и такой пилой его можно распилить. Так что идея неплохая. Автор статьи РВТ

Циркулярная пила из болгарки своими руками может быть изготовлена с небольшими затратами труда и в короткое время.

Однако нужно понимать, что такой инструмент не является полноценной заменой профессиональному оборудованию и является временным решением.

Основными параметрами болгарки, выбранной для переделки в циркулярную пилу, являются мощность двигателя, прочность редуктора и наличие плавного пуска.

Очень важно не использовать пильный диск во время проведения работ по переделке болгарки в циркулярную пилу. Можно использовать старый наждачный диск или изготовить из картона муляж диска подходящего диаметра

Можно использовать старый наждачный диск или изготовить из картона муляж диска подходящего диаметра.

Пила на основе болгарки

Домашние мастера стремятся иметь в наличии болгарку. Этот инструмент занимает достойное место в мастерской. Болгарка позволяет:

  • резать металл;
  • зачищать сварные швы.

Иногда мастера приобретают новую болгарку в то время, когда старый инструмент еще находится в рабочем состоянии. Чтобы он зря не пылился на полках в мастерской, его можно взять за основу при изготовлении паркетки, а дополнив станину столом, удается соорудить стационарную циркулярную пилу.

Прежде чем приступить к работе, необходимо подготовить материалы и инструменты. Во время работы понадобятся листы фанеры, деревянные бруски, провода, внешние выключатели. Выполнять действия будет проще, если мастер будет иметь возможность пользоваться дрелью, молотком, лобзиком, плоскогубцами.

Сама болгарка понадобится при раскройке материалов для изготовления циркулярной пилы. Когда все материалы и инструменты будут подготовлены, можно переходить к практической работе:

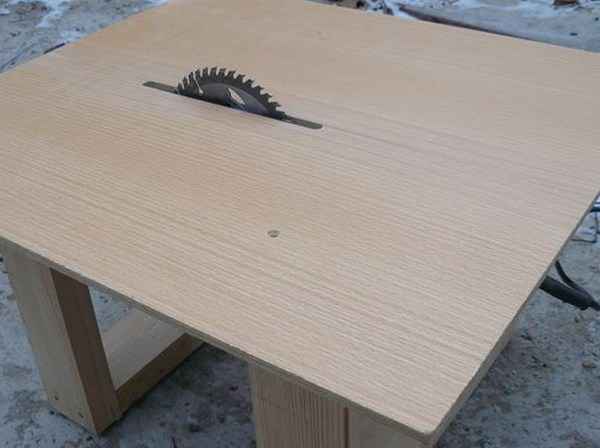

  1. Из фанеры вырезают четыре прямоугольных листа со сторонами 40 и 80 см.
  2. Все четыре листа соединяют, чтобы получить короб с основанием 80х80 см.
  3. Для облегчения процесса соединения в углах фиксируют четыре небольших брусочка (они не только облегчат сборку, но и придадут дополнительную прочность, надежность конструкции).
  4. Полый короб накрывают столешницей (самый простой вариант можно вырезать из фанеры, но профессионалы рекомендуют использовать материал, обладающий ламинированной поверхностью).
  5. В подготовленной столешнице выпиливают узкое пространство, через которое будет выходить режущий инструмент.
  6. По обеим сторонам пропила высверливают отверстия, обеспечивающие надежную фиксацию инструмента.
  7. Болгарку располагают под столешницей, надежно фиксируя ее крепежными материалами (болгарка должна быть закреплена так, чтобы во время работы она не изменяла своего положения).
  8. В любом электроинструменте имеется кнопка включения, ее необходимо заблокировать, поскольку в дальнейшем циркулярка будет включаться через внешний выключатель.

Следуя этой пошаговой инструкции можно собрать рабочую модель пилы, как на фото.

Рекомендуется также соорудить подвижную каретку, в которую вбивают гвоздь, а затем при помощи плоскогубцев откусывают его шляпку. В результате получается важный элемент конструкции – эксцентрик, на который надевается заготовка. С его помощью при вращении детали удается точно срезать углы, превращая прямоугольные заготовки в закругленные детали.

Аналогичным способом сооружается циркулярка и на основе дисковой пилы. При этом во многом процесс заметно упрощается, так как инструмент будет гораздо проще прикрепить к столешнице.

Необходимые инструменты и материалы

Для изготовления циркулярки своими руками потребуются:

  • Болгарка;
  • Электродрель;
  • Сварочный аппарат (возможно);
  • Отвертки и плоскогубцы.

Из материалов пригодятся:

  • Уголок стальной на 25 или алюминиевый на 50 мм;
  • Стальная пластина;
  • Болты и гайки;
  • Отрезки трубки.

Подключаться к сети болгарка-циркулярка будет с помощью выключателя, который по всем правилам необходимо разместить на панели со стороны работающего. Он должен быть доступен в любую секунду.

Возможно, потребуется еще что-то, но домашняя мастерская так устроена, что в ней многое заменяется. Поэтому строгий список не выдержит никакой критики. Потребуются какие-то крепежи или саморезы, отрезки провода и изоляция.

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Которая в простонародье называется циркуляркой, является производительным и удобным инструментом. Его можно использовать для выполнения огромного количества задач. Возможно, и вы являетесь его обладателем или только планируете его приобрести. Однако при распиле больших партий материала работать с подобным приспособлением довольно тяжело. Облегчить этот процесс можно с помощью стола, изготовить который вы можете самостоятельно. Эта идея проста в реализации, а подготовить перед началом работ необходимо доски и фанеру.

Ручная пила при этом располагается снизу рабочей поверхности, а вот ее рабочий диск находится в прорези. После включения оборудования диск вращаться, а при подаче пиломатериала начинается процесс раскроя. Максимальная толщина обрабатываемых заготовок будет зависеть от мощности пилы и размера диска. При выборе инструмента следует учитывать толщину столешницы, на которой он будет укреплен.

Дополнительные меры безопасности

Наличие мощного двигателя и рабочих деталей, движущихся с большой скоростью, представляет серьезную опасность как для того, кто работает на станке, так и для тех, кто находится поблизости. Дело не только в том, что легко порезаться об острые зубья диска. При неаккуратной работе, заготовка может вырваться из рук и превратиться в летящий снаряд. Сам пильный диск тоже может разрушиться. Осколки диска разлетаются с большой скоростью и представляют смертельную опасность. Для того, чтобы минимизировать риски, при создании станка необходимо следовать нескольким обязательным правилам:

  1. Нельзя располагать выключатель на рабочей поверхности стола. Его необходимо разместить на боковой поверхности.
  2. Обязательно необходимо сделать защитный кожух.
  3. Нельзя включать станок, не прикрепив его надежно к полу.

Дисковая пила на основе болгарки – подготовка и порядок изготовления

Для сборки садового инструмента конструктору потребуется:

  • электрическая дрель с набором сверл разного диаметра;
  • стальные хомуты;
  • зубчатый диск;
  • пара металлических уголков;
  • стяжки для болтовых креплений М3;
  • готовый к работе редуктор;
  • стальные прутья;
  • гаечный ключ.

Чтобы не допустить ошибок во время изготовления электропилы из болгарки, нужно действовать в таком порядке:

  1. Сначала с болгарки потребуется снять штатный режущий диск;
  2. Затем нужно взять зубчатый диск, предназначенный для обработки древесины, и аккуратно стянуть его при помощи уголков. При этом изготовитель должен оставить несколько миллиметров зазора. Его величину можно настроить болтовым соединением или стяжкой;
  3. Электропила, сделанная из болгарки своими руками, должна быть укомплектована корпусом. Для этого потребуется собрать короб из листов стали или фанеры, и скрепить их при помощи хомутов. Нижнюю часть корпуса потребуется оборудовать двойной стальной лентой, толщина которой должна составлять не менее 1,5 мм;
  4. Затем нужно разобрать редуктор и проделать в нем 2 небольших отверстия для монтажа рукоятки. Ее можно предварительно выточить из куска металла. Форма ручки должна быть немного закругленной;
  5. После этого в редукторе потребуется просверлить дополнительных 4 отверстия для настройки необходимых промежутков между основной поверхностью и боковым упором электропилы;
  6. Затем к редуктору нужно прикрепить рукоятку. Ее выдвинутое наружу корпуса окончание необходимо установить в горизонтальном положении. Далее потребуется просверлить несколько отверстий, которые позволят закрепить ось;
  7. Оставшиеся стальные прутья нужно разрезать на одинаковые отрезки. Длина каждого из них должна составлять 6 см. Готовые заготовки нужно согнуть в виде петель;
  8. После этого в передней части упора электропилы потребуется установить шайбы, которые будут необходимы для настройки зазора.

Готовая дисковая электропила должна быть оборудована прочной станиной, выдерживающей тяжелые сырые бревна. Ее можно сделать из куска ДСП, предварительно покрытого прозрачным лаком.

Конструкция дисковой пилорамы

Самую простую конструкцию имеет самодельная пилорама с дисковой пилой. Такой станок состоит из верстака с ровной деревянной столешницей, закрепленной снизу столешницы верстака дисковой пилы с электрическим приводом, направляющей планки. Деревянная заготовка подается на дисковую пилу продольно, вручную. В столешнице верстака делается прорезь для вхождения режущего диска. Сам диск крепится на валу электродвигателя, который стационарно закреплен на верстаке. На столешнице установлена направляющая планка, ограничивающая поперечное смещение заготовки при распиливании.

Если необходимо производить распил больших заготовок, например, листа ДСП, то ручная подача заготовки очень затруднена. В этом случае необходимо усложнить конструкцию основания пилорамы. Заготовка крепится в каретке, имеющей ролики для передвижения вдоль каркаса станка по направляющим рельсам. Такая конструкция позволяет облегчить ручную подачу заготовки на режущий инструмент.

Как сделать из дрели

Дрель также можно применить для сооружения циркулярки. Для начала рекомендуется смастерить станину в виде крепкого, прочного и устойчивого стола. К нему прикрепить ножки, а на поверхности сделать прорезь для удобного хода режущего диска.

Перевернуть столешницу и на небольшом расстоянии от прорези прикрепить при помощи болтов брусок из дерева прямоугольной формы. Предварительно в средней части бруска вырезать круглое отверстие, диаметр которого равен размеру патрона используемой дрели.

После этого взять второй лист фанеры такого же размера, как столешница. На таком же расстоянии, что и в станине, сделать другую прорезь. При совмещении обеих листов, прорези должны точно совпадать. Второй лист накладывается наверх столешницы.

На прорезь в верхнем листе фанеры наложить брусок, размеры которого должны быть одинаковыми. Брусок будет выполнять функцию направляющей.

Обеспечить прочность соединения всех деревянных элементов можно в результате их склеивания и болтов.

Имея в хозяйстве старую стиралку, дрель или болгарку, с минимальными затратами можно своими руками соорудить функциональную и надежную циркулярную пилу.
