Как сделать из дрели сверлильный станок самостоятельно

Характеристики направляющей для дрели

Стойка для сверления дрелью обладает несколькими важными характеристиками:

  • Ход по вертикали ( на какое расстояние можно двигать инструмент по вертикали).
  • Диаметр фиксирующего фланца ( определяет инструмент какого размера можно зажать).
  • Материал.
  • Размер и массы прибора.

Стойки для сверления бывают мобильными и стационарными. Стационарные направляющие сильно напоминают небольшой сверлильный станок, они выглядят как штатив для дрели. Мобильные направляющие являются насадками для сверлильного инструмента. Их главное достоинство — это очень высокая мобильность.

Важным свойством стойки является способ крепления. Наиболее надёжным вариантом выступает магнитное крепление. Есть и вариант попроще — это вакуумное крепление.

Мобильные приборы спокойно фиксируется в руках и поглощает вибрацию при сверлении. Большинство людей выбирают именно мобильные направляющие. Всё благодаря их отличным характеристикам. Они очень надёжны, компактны и обладают низкой ценой.

С этим читают

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз.ДетальХарактеристикаОписание
1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм
2ПяткаСтальной круг, Ø 80  ммМожет быть сварной
3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М12
4ПружинаL = 100–120 мм
5ВтулкаСтальной круг, Ø 45 мм
6Стопорный винтМ6 с пластиковой головкой
7Ходовой винтТr16х2, L = 200 ммОт струбцины
8Матричная гайкаТr16х2
9Консоль приводаСтальной лист, δ 5 мм
10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм
11Специальная гайкаМ12
12Маховик ходового винтаПластик
13Шайбы
14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15Электродвигатель
16Блок конденсаторов
17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм
18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком
19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2
20Разрезной хомутДюралюминиевый круг, Ø 76 мм
21Шпиндельная головка см. ниже
22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм
23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24Выключатель
25Сетевой кабель с вилкой
26Рычаг подачи инструментаСтальной лист, δ 4 мм
27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм
28ПатронИнструментальный патрон № 2
29ВинтМ6 с шайбой

Консоль привода

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Разрезной хомут

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз.ДетальХарактеристика
1ШпиндельСтальной круг Ø 12 мм
2Ходовая втулкаСтальная труба Ø 28х3 мм
3Подшипник 2 шт.Радиальный подшипник качения № 1000900
4ВинтМ6
5Шайбы-прокладкиБронза
6РычагСтальной лист δ 4 мм
7Стопор ходовой втулкиСпециальный винт М6 с рифлёной кнопкой
8ГайкаНизкая гайка М12
9Стационарная втулкаСтальной круг Ø 50 мм или труба Ø 50х11 мм
10ПодшипникРадиальноупорный
11Разрезное стопорное кольцо
12Концевая переходная втулкаСтальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Стационарная втулка

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема  для заводского станка 2М112

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
  9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности. Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Общие сведения

Сверлильный станок чаще всего используют для сверления деталей. Свою работу он осуществляет, используя силу электродвигателя, который, вращая свой вал, передает усилия на основной вращательный элемент агрегата или шпиндель. К последнему присоединяют:

По сути такой станок представляет собой механизм, зафиксированный в стабильном положении, предназначенный для сверления разнообразных деталей в течение довольно длительного времени.

Человеку, работающему на таком агрегате, необходимо только своевременно подставлять детали, регулировать их положение и контролировать работу станка. Это гораздо удобнее, чем если бы пришлось работать вручную. Кроме того, в результате ручного сверления невозможно добиться высокой точности. Дело в том, что человеку требуется правильно подобрать угол приложения усилий. Ошибка в несколько градусов способна стать фатальной. Да и работы в таком темпе не всякий способен выдержать.

Совсем другое дело, когда для работы используется сверлильный станок. В этом случае необходимо только деталь зафиксировать в тисках, после чего запустить станок. Все последующие действия не будут отнимать много времени и усилий.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

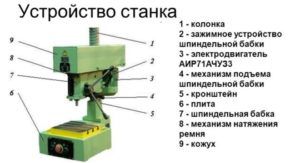

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

  • основание, которое еще называют станиной;
  • механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
  • устройство для обеспечения подачи;
  • вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

https://youtube.com/watch?v=fbPKpK2GZPA

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного станка из дрели, собранного в домашних условиях.

Сверлильный станок из дрели, собранный своими руками

Область применения

Сверлильный инструмент применяется для получения различных сквозных и глухих отверстий.


Задавая определенную скорость вращения сверла и подачу можно обеспечить снятие с поверхности требуемого количества металла.

Область применения рассматриваемого типа станков весьма обширна:

  1. В промышленности. Большинство моделей, которые находятся в продаже, предназначены для промышленного применения, к примеру, в машиностроительной области. Промышленные станки характеризуются высокой эффективностью. Свердлильний верстат, применяемый в промышленности, имеет большие габариты и вес. Назначение промышленного оборудования: наладка производства в машиностроительной, станкостроительной и другой промышленности.
  2. В быту. Станков, применяемых в быту, с каждым годом в продаже становится все больше. Подобное оборудование характеризуется меньшей функциональностью и эффективностью, но при этом имеет меньшие размеры и более высокую экономичность. Как правило, бытовая модель представлена упрощенной конструкцией промышленного варианта, которая может устанавливаться на верстаке или другом возвышении.

Встречается и токарно-сверлильный станок, который может применяться для проведения самых различных операций. Однако они уступают вертикально-сверлильным станкам в плане универсальности.

Изготовление станка.

Первым делом понадобится подходящая деталь для зажимной обоймы, нашёлся вот такой шкив от Волги, по размерам подошёл идеально.

Срезаем шкив пополам, а из листа металла толщиной 4 мм, нарезаем и привариваем крепления. Затем зажимаем в тисках обе половинки и сверлим отверстия под стяжки, вставляем в отверстие болты и закручиваем гайки. Гайки прихватываем сваркой и обойма готова.

Раму сделал из профильной трубы 20 х 40 мм. На раме закреплён светильник, его крепление сделано из деталей реечного стеклоподъёмника от Волги.

Из него так же сделан упор под резцы. Конструкция следующая. Платформа с направляющими пазами (рейки от стеклоподъёмника), по которой перемещается каретка с упором, а в нужном положении каретка фиксируется барашковой гайкой

Две рейки, брусок металла (ширина- по размеру пазов, высота- по высоте основания), две пластины с вырезом под брусок (металл 2 мм. и напильник в помощь), пара втулок (труба подходящего диаметра) и пара полосок металла для жёсткости (обрезки от деталей оконных конструкций) .

К бруску, привариваем одну из пластин заподлицо. Затем вставляем всё в паз верхней рейки и с обратной стороны привариваем к бруску вторую пластину. Проверяем ход каретки. Если всё работает чётко, без заеданий, просверливаем в задней части обе пластин, отверстие диаметром 6 мм.

Со стороны нижней пластины вставляем болт и фиксируем его головку сваркой. Сверху, будет накручиваться барашек (ним мы будем фиксировать каретку в нужном положении. Затем ставим втулки, нижнюю рейку и стягиваем всё болтами.

Подгоняем нижнюю рейку относительно верхней, что бы ход каретки был без заеданий, а нижняя часть бруска не доходила до нижней кромки рейки где-то в пределах 1 мм. (зазор выводится подгонкой высоты втулок и делается для того, что бы нижняя часть бруска при перемещении не касалась рабочей поверхности стола). Закончив с подгонкой, вставляем между двумя рейками, с обеих сторон, полосу и окончательно свариваем всё.

Остаётся приварить к передней части каретки отрезок профильной трубы в которую будут вставляться упоры для резцов. В качестве основания, взял профиль 30 х 30 мм, для упоров 25 х 25 мм.

Фиксатор упора простейший. На высоте 2/3 от низа основной трубы, просверливаем отверстие 7 мм. к нему привариваем гайку на 6 мм. В него вкручивается болт-барашек и фиксирует упор.

В качестве основания, взял фанеру толщиной 12 мм. Крепление рамы под дрель- на саморезах. Снизу предусмотрен выдвижной ящик под резцы и оснастку. Чтобы он ничего не цеплял, крепление платформы каретки сделано на закладных пластинах.
В качестве крепежа напилил пластины толщиной 6 мм, просверлил три отверстия. В центральном нарезал резьбу под болты, через два крайних пластина крепится к столу саморезами.

Крепление пластины.

Крепление платформы для упоров сделано поворотным. Угол фиксированый- 90°. Ниже, на фото, всё видно. Для поворота, необходимо выкрутить болт в задней части платформы. Перевести её в нужное положение и зафиксировать. После пробных «заездов», сделал вывод о необходимости замены болта на «барашек».
После всей подгонки красим железо и ставим на место.
Столешницу планировал оставить как есть, но практичность победила. Сверху закреплён лист алюкобонда. Вещь вечная и в плане уборки удобней.

Напряжение подводится с помощью шнура.

Дрель подключается к розетке. Питание на неё, подаётся с помощью клавишного выключателя. Фиксируем кнопку на дрели в включённом положении, а дальше работаем выключателем. И удобно и кнопка дрели дольше проживёт. Вторая клавиша выключателя, работает на подсветку.

Поводка снизу, сделана по принципу крепления закладных пластин. Фрезернул дорожки, уложил провода, зафиксировал их термоклеем и всё это дело закрыл пластиком.

Дополнительно сделан второй упор под резцы. Он шире основного. С его помощью удобно делать круглые заготовки. Но он выполняет ещё одну функцию.
В верхней части просверлил отверстия и нарезал резьбу. Теперь берём кусок текстолита, просверливаем отверстия и получаем столик для шлифовки.
С помощью насадки для шлифовальных дисков, теперь можно быстро и удобно подводить кромки заготовок.

Станок предназначен для мелких токарных работ.

Пример изготовленных деталей на станке.

Вот такой токарный станок из дрели можно сделать своими руками.

Автор самоделки: Дмитрий. источник

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

  1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента
  2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины
  3. Под шпильки в уголках просверливаются отверстия
  4. Эти уголки отверстиями надеваются на шпильки
  5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента
  6. Устанавливается и закрепляется дрель к подвижной части
  7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины

Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Сверлильная конструкция из электродвигателя

Устройство станка с электродвигателем

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

  • мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
  • столешница, где будет закреплен по строгой вертикальной линии штифт;
  • в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
  • приделать колесико для перемещения и приварить к рейке держатель двигателя.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

ИллюстрацияОписание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Принципиальные моменты работы на сверлильном станке


Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

  • сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
  • опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
  • отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
  • для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
