Как сделать роторную косилку к мотоблоку

Косилка-платформа

Чертеж косилки-повозки

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

https://youtube.com/watch?v=videoseries

Соединение деталей

Когда все отдельные запчасти роторной косилки к мотоблоку собраны, их можно соединять вместе. Диски присоединяются к уже готовой раме. После этого выполняется связь между валом отбора мощности мотоблока и рабочими элементами. При этом необходимо четко соблюдать направление движения дисков. Они должны вращаться в разные стороны, то есть навстречу друг другу. Делается это с той целью, чтобы скошенная трава складывалась в ряд, а не разбрасывалась по всему участку.

При изготовлении косилки очень важно, чтобы крепление всех элементов было надежным. При скашивании диски вращаются на больших оборотах

В случае поломки крепления детали разлетятся в разные стороны. Они могут ранить окружающих.

Самодельная сегментная косилка на мотоблок

Такая сегментная косилка на мотоблок изготавливается из металлических брусов 15х50х120. В них нужно просверлить 12 отверстий, чтобы их размеры подходили под болты М8. В дальнейшем к этим болтам будет присоединена направляющая рейка (89 см) с зубцами и ножами. Ножи устанавливаются по обоим сторонам бруса.

С двух концов бруса крепятся полозки и прижимы. К основной раме крепится колесо, которое можно снять с ненужной прогулочной коляски. Под воздействием ВОМ мотоблока начинает работать режущая часть косилки. Более подробно это видно на рисунке:

основная сварная рама (1), раскосы (2), редукторное колесо (3), фиксация и регулировка системы торможения (4), собачка для фиксации тормоза (5), основные дуги (6 и 8), шарнирный корпус (7), ножка (9), бензопровод (10), кран регулятора (11), емкость для бензина (12), рукоятка (13), рычаги (14 и 17), защелкивающийся механизм (15), крепежный болт (16), рычаг регулировки газа (18), хомут (19), глушитель для двигателя (20), двигатель (21), фиксирующий крепеж (22), обтекатель (23), режущие ножи (24 и 25), чехол (26), салазки (27), элемент фиксации (28), рама для ножей (29), тяга (30), палец (31), пластины для прижима нижних и верхних частей (32 и 33).

Косилка, собранная по этому чертежу, легко скашивает траву. В действии эту самодельную косилку можно увидеть на видео.

Самодельная сегментная косилка на мотоблок

Такая сегментная косилка на мотоблок изготавливается из металлических брусов 15х50х120. В них нужно просверлить 12 отверстий, чтобы их размеры подходили под болты М8. В дальнейшем к этим болтам будет присоединена направляющая рейка (89 см) с зубцами и ножами. Ножи устанавливаются по обоим сторонам бруса.

С двух концов бруса крепятся полозки и прижимы. К основной раме крепится колесо, которое можно снять с ненужной прогулочной коляски. Под воздействием ВОМ мотоблока начинает работать режущая часть косилки. Более подробно это видно на рисунке:

основная сварная рама (1), раскосы (2), редукторное колесо (3), фиксация и регулировка системы торможения (4), собачка для фиксации тормоза (5), основные дуги (6 и 8), шарнирный корпус (7), ножка (9), бензопровод (10), кран регулятора (11), емкость для бензина (12), рукоятка (13), рычаги (14 и 17), защелкивающийся механизм (15), крепежный болт (16), рычаг регулировки газа (18), хомут (19), глушитель для двигателя (20), двигатель (21), фиксирующий крепеж (22), обтекатель (23), режущие ножи (24 и 25), чехол (26), салазки (27), элемент фиксации (28), рама для ножей (29), тяга (30), палец (31), пластины для прижима нижних и верхних частей (32 и 33).

Косилка, собранная по этому чертежу, легко скашивает траву. В действии эту самодельную косилку можно увидеть на видео.

Роторная

Модель пригодна для участка с низким уровнем растительности и маленькими кустами, зерновыми культурами. Косилка довольно производительна, используется на относительно равном месте с незначительными уклонами (10-20 градусов).

Боковой уклона на этих моделях не бывает больше 8 градусов. Значительный минус косилки к мотоблоку – большой шанс травмироваться. После скоса трава складывается по рядам, что позволяет не заморачиваться с ней в будущем. У роторных моделей очень простая конструкция, что снижает риск поломки.

В отдельной статье вы можете прочитать про навесное оборудование для мотоблока Нева.

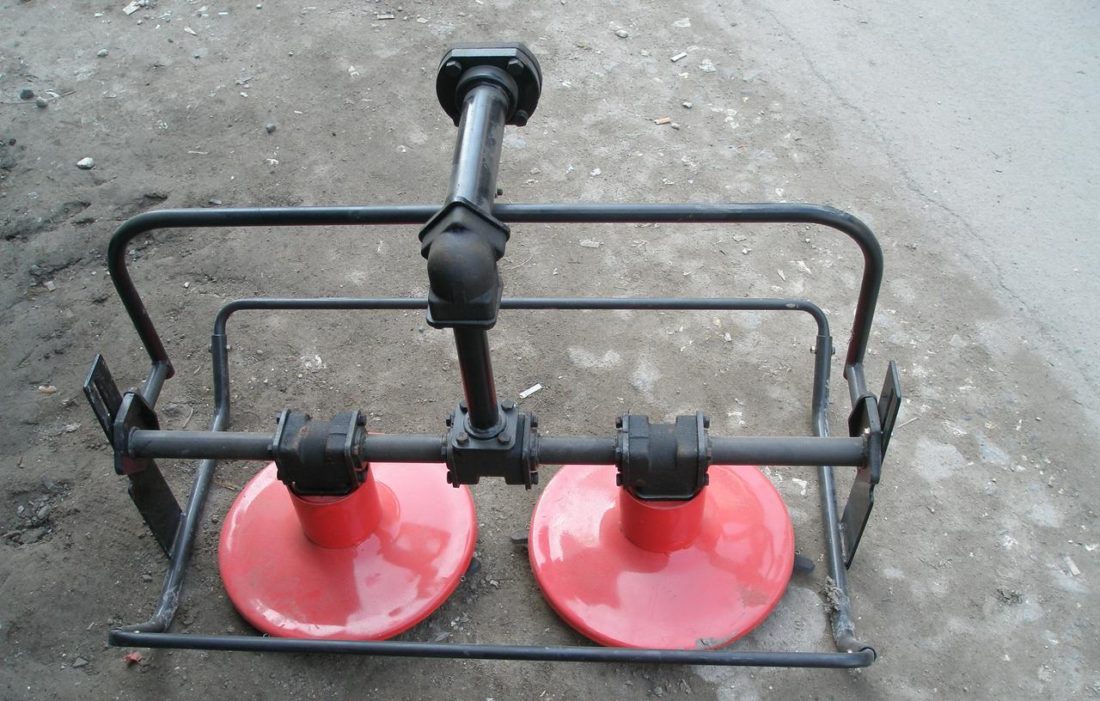

Роторная косилка для мотоблока: принцип работы и особенности

Эта модификация предназначена для работы, в том числе, и на неровностях почвы. Она бывает однодисковой (с режущей кромкой ножей единственного роторного диска) и двухдисковой (соответственно, с двумя роторами, ножи которых вращаются, как правило, друг навстречу другу).

Среди преимуществ роторной косилки следующее:

• Повышенная маневренность за счет компактности и облегченного веса для идеальной маневренности между кустами и деревьями;
• Подходит для мотоблоков и с водяным, и с воздушным охлаждением;
• В зависимости от модели ширина покоса может быть в диапазоне 52-80 см, а высота забора ростка – 5-14 см. Все это, разумеется, регулируется при работе мотоблока с косилкой;
• Можно менять угол установки ножей для повышения их эффективности для труднодоступных мест. Также с этой же целью можно оснащать изделие дополнительными лыжами;
• Наличие специальных барабанов, задача которых проталкивать растения, благодаря чему инструмент не забивается даже с толстыми и жесткими их сортами.

Область применения: сенокос, уборка сорняка с обочин, подрезка небольшого кустарника. После скоса, отходы укладываются в т.н. валки, что удобно для ее последующей уборки или утилизации. На выходе масса получается достаточно измельченной, чтобы ее сразу применять в удобрении почвы, накрывке растений, подготовке перегноя без использования дополнительно мульчиватора.

Правила установки косилки

При правильном изготовлении косилки не удастся насладиться результатом, если её подключение к двигателю выполнено неправильно.

При установке самодельно изготовленных приспособлений нужно выполнить не сложные условия:

• мотоблок должен находиться в режиме реверса;
• подключая оборудование к ВОМ, соединительный узел требуется установить в соответствующее гнездо сцепки;
• закрепить оборудование нужно при помощи пальца, на котором предусмотрен фиксатор. Это предохранит палец от выпадения во время работы;
• ножи требуется закрыть кожухом для защиты, чтобы предохранить себя и окружающих от летящих из-под них кусочков травы и земли, если на участке, где косится трава много кротовых куч;
• приступая к скашиванию травы, нужно начинать работу на малых оборотах двигателя, при этом муфта сцепления должна находиться во включённом состоянии;
• работая с косилкой нельзя торопиться, нужно аккуратно и внимательно выполнять повороты.

Самостоятельно изготовленное устройство для мотоблока не должно нести в себе опасность для окружающих. Перед тем, как приступить к собственноручному созданию оборудования подумайте, достаточно ли у Вас мастерства и опыта, чтобы выполнить эту работу.

Возможно, что лучше приобрести готовое оборудование или заказать его изготовление более опытному мастеру.

Техника безопасности

При сборке и установке следует проверить все сварочные швы и соединения. При невыполнении этого пункта устройство при работе может сломаться, заклинить соседние детали и нанести повреждения оператору или рядом находящемуся человеку. При запуске и работе оборудования необходимо убедиться, что рядом нет людей, животных, металлических предметов, твердых материалов.

Сделать роторную косилку гораздо проще и легче, чем сегментную. Но если есть материалы и желание, то можно справиться и с этой задачей. Сенокосилка-измельчитель сможет выполнять различные сельскохозяйственные работы.

Самая распространенная крепежная система сенокосилки на минитрактор — навесная. А приводная система — цепная. Цеповая косилка очень удобная и надежная.

Самодельная косилка на трактор — важное приспособление для фермерских угодий. Эти изделия, сделанные самостоятельно, прочнее, надежнее, чем заводские, и прослужат намного дольше. Самодельные косилки для минитрактора более функциональные и простые в сборке

Самодельные косилки для минитрактора более функциональные и простые в сборке.

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

1. Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

       2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

       3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

      4. Присоединяем роторную крышку на тот же шлиц;

      5. Производим фиксацию приложенными шплинтами и гайками;

6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

      7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

       8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

       9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

       10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

• активировать реверс на мототехнике;
• убрать грузы с колес (если были);
• поставить мотор на небольшие обороты;
• сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.

Из пылесоса

В первую очередь стоит отметить то, что самодельная газонокосилка электрическая из деталей пылесоса выполняется, не так уж и сложно, поэтому главное, чем вы должны обзавестись так это громадным терпением и необходимыми деталями, а именно:

• колеса (можно от старой коляски);
• варочный аппарат;
• пару стальных листов;
• пила ручная или ножовка, можно даже старая.

Итак, приступим к работе.

Смотрите на видео, как сделать газонокосилку из пылесоса.

Далее что вы должны сделать, так это вырезать специальную площадку из стального материала, которая собственно в дальнейшем и послужит нам в качестве установочной опоры для двигателя старого пылесоса. Стоит отметить, что это двигатель должен быть помещен таким образом, чтобы его непосредственны вал находился в нижней области.

Собственно если вы уже произвели установку, в таком случае вам нужно выполнить для двигателя специальный кожух защитного характера, но помните о том, что его толщина должна быть в точности равна 1.2 мм. Но при этом диаметр необходимых отверстий этой «защиты» должен располагать большим коэффициентом, нежели вала буквально на 4 мм. А если вы счастливый обладатель большого участка, то вам стоит узнать о таком полезном дополнении, как удлинитель для газонокосилки на катушке, детальную информацию об этом чуде вы найдете тут.

Более того вы не должны забывать о том, что двигательная установка должна выполняться на расстоянии равному 3-4 см именно от самой земли, так как в ином случае аппарат может попросту повредиться во время работы

Также немаловажное значение имеет диск, изготовленный из метала, который собственно необходимо установить на сам двигательный вал

Газонокосилка из пылесоса

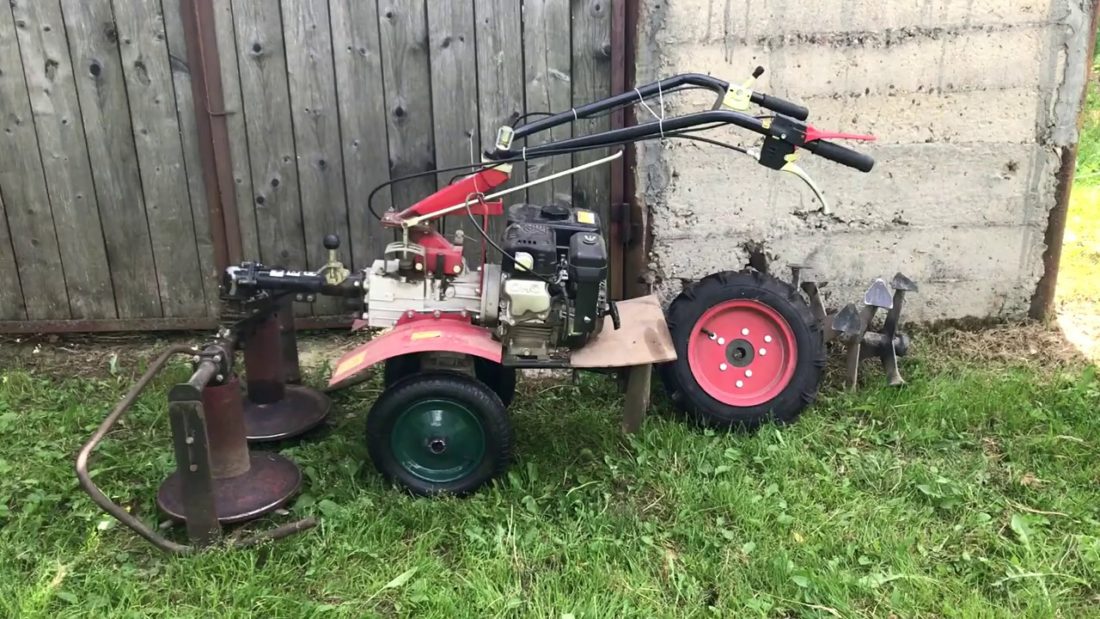

Как подключить косилку к мотоблоку

Важным условием результативной работы является правильная установка роторной косилки на мотоблок. Она предполагает следование определенным правилам.

Перед тем как закрепить косилку на мотоблок, переведите его в состояние реверса. Разместите в гнезде сцепки узел для присоединения. Застопорите соединение посредством шкворни с пружиной (ее наличие необходимо — без пружины механизм придет в негодность). Желательно оснастить рабочую часть косилки кожухом для повышения безопасности.

Если на мотоблоке установлены утяжелители, имеет смысл их снять, поскольку в процессе покоса они не требуются. После запуска следует опробовать работоспособность устройства на малых оборотах. Если косилка собрана своими руками, перед работой необходимо убедиться в надежности всех креплений и обеспечении безопасности работы.

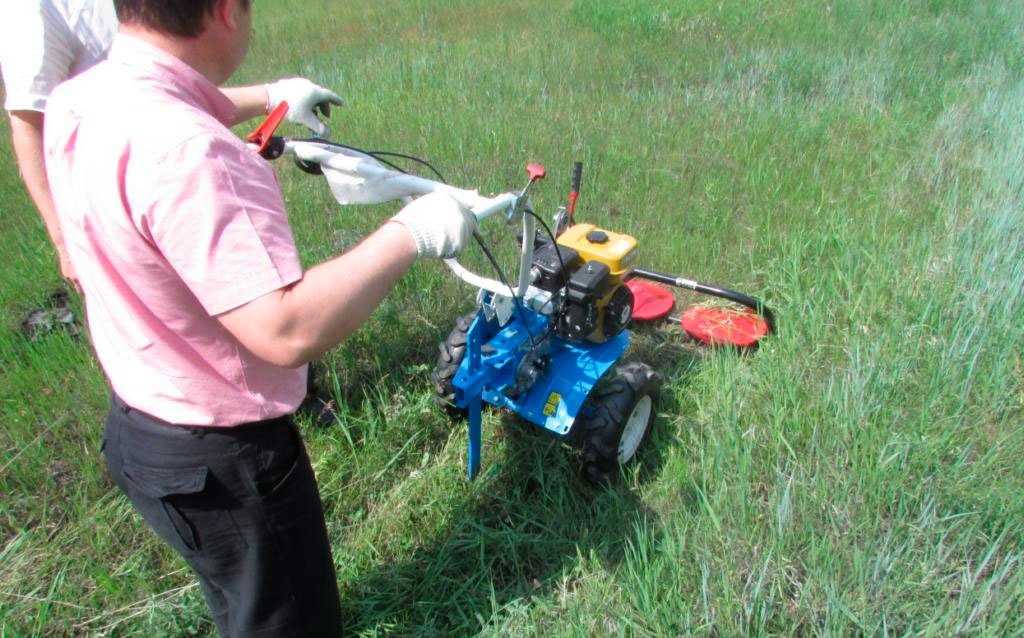

Рекомендации по работе с сенокосилкой для мотоблока

Во время работы обязательно делать технические перерывы для осмотра состояния крепежей и правильности положения ременного натяжения;
При необходимости замены рабочего инструмента, его вначале следует обесточить;
Обязательно использовать защитную одежду и очки;
Обходить работающую косилку можно только сзади;
Следует строго придерживаться рекомендаций по рабочей скорости, иначе о качестве можно забыть;
Следует избегать даже в выключенном состоянии прикосновений к режущим кромкам;
Транспортировать и хранить изделие важно всегда при отключенном питании.

Собственноручно изготовленная косилка хорошо будет сочетаться с любыми марками мотоблоков, в частности с Невой, МТЗ, Салютом, Зарей и МБ 2. Аналогичные аппараты только уже роторного типа можно устанавливать не только на упомянутые модели, но и на Агат, Оку, Агро, Зубр, Кентавр, Урал и Патриот.

Как сделать роторную косилку своими руками

Роторная косилка подбирается с учетом особенностей обрабатываемой земли. Модели для мотоблока и минитрактора отличаются методами транспортировки, габаритами, функциональностью. Любая роторная газонокосилка предназначена для скашивания травы.

Технические характеристики роторной косилки

Специалисты классифицируют рассматриваемые агрегаты на следующие виды:

1. устройства, которые скашивают и укладывают траву в прокосы;
2. аппараты, которые скашивают и укладывают траву в валки;
3. роторные косилки на мотоблок, которые скашивают и измельчают траву.

Некоторые модели погружают, плющат траву, одновременно скашивая и укладывая в прокос. С учетом способа монтажа специалисты выделяют такие аппараты, как прицепная, полунавесная и косилка роторная навесная.

Рассматриваемое устройство состоит из задней, передней и боковой режущей системы. На трактор устанавливают аппараты с 1,2,3 либо 5 брусьями. Роторная коса запускается под действием вала или колес трактора.

На фото Роторная косилка на минитрактор

Рассматриваемые агрегаты устанавливаются на трактор и мотоблок в горизонтальном положении. Нож и шатун должны двигаться в одной плоскости. Для работы на маленьком участке земли используется польская косилка для трактора. Фронтальная навесная модель разбивает земельный участок на загоны.

Обзор лучших моделей

Среди большого ассортимента косилок для мотокультиватора следует отдать предпочтение следующим моделям, которые неоднократно доказывали свое качество и имеют хорошие технические характеристики.

Заря

Косилка Заря к мотоблоку имеет большую популярность среди фермеров. Навесное оборудование может использоваться для кошения травы и сена. Устройство способно скашивать траву диаметром до 1,2 см, поэтому легко справится со взрослыми кустарниками.

Может монтироваться сбоку к мотокультиватору, поэтому идеально подойдет для устранения травы на обочине.

Преимущества:

• высокие технические характеристики;
• простой монтаж;
• высоту среза можно регулировать;
• компактные размеры;
• справляется с высокой сорной травой.

Недостатки:

на неровной плоскости может возникать вибрация и скашивание неравномерное.

Косилка Заря пользуется большой популярностью

К особенностям оборудования необходимо отнести то, что устройство имеет небольшой вес, отдельного внимания заслуживает простота монтажа. Подойдет для фермеров, которые перевозят навесное оборудование в автомобиле.

Благодаря двум дискам с ножами, растения скашиваются ровно на одной высоте. Однако необходимо отметить, что такой вид оборудования не подходит для неровных ландшафтов.

Нева

Универсальное оборудование подходит даже для неровных дачных участков, легко справляется со скашиванием старой сорной травы (можно убирать растения толщиной до 1,3 см).

Техника не требует особого ухода и подходит практически ко всем видам мотоблоков, особенно к Нева МБ-2. Благодаря высокой производительности, использовать оборудование можно даже на больших дачных участках.

Подходит для работы в течение 12 часов при этом не перегревается. Ширина скоса составляет 100 см, максимальная скорость 2-4 км в час. Также необходимо отметить, что устройство имеет небольшой вес всего 30 кг и компактные размеры. Поэтому перевозить косилку можно на легковом автомобиле.

Оборудование Нева подходит для длительной работы

Достоинства:

• хорошая производительность;
• даже при длительной работе не перегревается;
• подходит для неровных плоскостей;
• подходит для скашивания сорной травы;
• небольшой вес и компактные размеры.

Недостатки:

не выявлено.

Устройство оснащено 4 кругами, поэтому подойдет для быстрого скашивания травы на дачном участке.

Угра

Косилка Угра предусмотрена для мотоблока с одноименным названием. Может использоваться на любых типах участков, в том числе и сильно заросших сорной травой.

Применяют для сбора зерновых культур, поэтому часто ее приобретают владельцы сельских угодий. Отечественное оборудование отличается качественной сборкой и длительным периодом эксплуатации.

Все режущие части защищены специальным кожухом, поэтому абсолютно безопасны для человека. Косилка прочно монтируется к мотоблоку, ширина 80 см, поэтому за короткое время можно обработать большие участки.

К мотоблоку Угра подходят практически все виды косилок

Преимущества:

• высоту среза можно регулировать самостоятельно;
• простое использование;
• подходят для большого количества мотоблоков;
• нетребовательный уход.

Недостатки:

не выявлено.

Все комплектующие легко заменить, поэтому косилка прослужит длительный период.

Современное оборудование для дачного участка существенно облегчает работу фермерам. Практически каждый второй владелец земли имеет такую технику, как мотоблок. Для того чтобы быстро обработать земельный участок, нередко используются специальные косилки. Выбирая подходящую модель, в первую очередь, учитывают мощность мотоблока и способ крепления оборудования. Чтобы приобрести качественное оборудование необходимо ознакомиться с техническими характеристиками и проконсультироваться со специалистом.

В видеоролике ниже показано, как работает лёгкий мотоблок и трёхдисковая косилка.
