Как сделать стойку для болгарки своими руками

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Чертежи стойки для болгарки

В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.

Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.

Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.

Циркульная магнитная насадка для болгарки своими руками

Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас достаточно часто работают с болгаркой, и иногда возникает задача вырезания кругов из листового металла. Вручную выполнить эту задачу с высокой точностью и без последующей обработки практически невозможно. В данной статье автор YouTube канала «Самоделкин Иван» расскажет Вам, как он изготовил специальную приставку для болгарки, с помощью которой можно вырезать круги даже больших диаметров без сверления отверстия в центре.

Это приспособление достаточно просто изготовить, однако потребуется небольшой объем сварочных работ.

Материалы. — Неодимовый магнит под винт — Стальная шпилька, удлиненная гайка М16 — Шариковый подшипник 6001RS, корпус — Стальные профильные трубы 25X25 20X20, полоса 40 мм — Гайка, болт, барашковая гайка М10.

Инструменты, использованные автором. — Болгарка, отрезной диск — Сварочный аппарат — Тиски, молоток, маркер. Процесс изготовления. Одним из основных элементов этой конструкции послужит мощный неодимовый магнит, такие часто используют при различных поисковых работах. К обратной стороне этого магнита уже приварена цилиндрическая удлиненная гайка наружным диаметром 12 мм. Первым делом мастер запрессовывает шариковый подшипник 6001RS в корпус.

С другой стороны в корпус вставляется удлиненная гайка М16, и обе детали свариваются между собой

При этом важно соблюдать их соосность

По центру противоположной стороны детали высверливается отверстие диаметром 10 мм, затем приваривается гайка М10, в нее вкручивается прижимной болт. К головке болта приваривается барашковая гайка (можно сразу взять болт М10 с барашковой головкой).

В удлиненную гайку закручивается обрезок шпильки М16, а уже на нее навинчивается вторая часть держателя.

Теперь мастеру нужно сделать крепление для болгарки. Из 40-й стальной полосы вырезаются две вот такие заготовки, и в них сверлятся отверстия М10. Острые края деталей обрабатываются лепестковым зачистным диском. Обе детали прикручиваются к штатным отверстиям для рукоятки на болгарке.

Из той же полосы вырезается деталь в виде трапеции, и приваривается к первым двум.

Далее, из профильной трубы вырезается рукоятка, на одном конце которой сверлится сквозное отверстие диаметром 10 мм. Также изготавливается похожая, короткая деталь, которая в дальнейшем будет приварена к креплению на болгарке.

Остается сделать еще две вот такие детали для шарнирного соединения.

Все детали готовы, и соединяются между собой болтами и гайками М10.

Последние сварочные работы, и все элементы приспособления готовы.

Неодимовый магнит очень мощный, и его практически невозможно оторвать от поверхности металла, поэтому автор предусмотрительно подкладывает кусочек картона, чтобы немного снизить усилие.

Держатель примагничивается к листу, и направляющая вставляется в него.

Затем регулируется нужный радиус, и направляющая фиксируется барашковым винтом. Остается отрегулировать вертикальное положение болгарки и диска так, чтобы он касался поверхности заготовки.

Второй край направляющей одновременно является и рукояткой, слегка поднимая которую, диск прижимается к заготовке.

Лист нержавейки, из которого мастер вырезает круг, достаточно толстый, а диск изнашивается быстро. После нескольких проходов по кругу, автор опускает верхнюю часть конструкции при помощи шпильки с гайкой.

Итак, получился отличный круг из листа нержавейки толщиной 4,5 мм.

Еще раз о предназначении частей приспособления. Вот это шарнирное соединение позволяет регулировать не только расстояние от шпинделя до заготовки (это нужно как при износе дисков, так и для разных их диаметров), но и выставлять нужный угол реза. Второй узел позволит более точно регулировать высоту по мере постепенного износа диска, для этого на шпильку навинчена контргайка. По мнению автора, это приспособление позволит вырезать круги до двух метров диаметром.

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Использование болгарки

Угловая шлифовальная машина (сокращенно УШМ) используется для резки и шлифовки различных материалов. Вариативность применения инструмента обеспечивается сменными рабочими дисками и мощностью устройства.

Маломощные или бытовые болгарки применяют в домашнем хозяйстве. Рассчитаны на использование дисков диаметром 115-125 мм. Инструмент имеет небольшие размеры, двигатель низкой мощности, малый вес. Не рассчитаны на продолжительную работу без перерывов, быстро перегреваются.

Профессиональные болгарки высокой мощности применяют в строительных работах и в производственных целях. Инструмент рассчитан на использование дисков 150-230 мм. Тяжелое и мощное устройство предназначено для длительной работы без риска перегрева двигателя.

Обратите внимание! Для резки деталей важную роль играет кромка диска, а при шлифовке используется вся поверхность насадки. Возможность быстрой замены рабочих поверхностей и высокая мощность инструмента позволяют увеличить спектр применения болгарки

Например, для изготовления самодельных станков. Станочное использование повышает уровень безопасности

Возможность быстрой замены рабочих поверхностей и высокая мощность инструмента позволяют увеличить спектр применения болгарки. Например, для изготовления самодельных станков. Станочное использование повышает уровень безопасности.

Меры предосторожности

Всегда нужно помнить, что стойка должна быть крепко зафиксирована со станиной. Чтобы обезопасить себя от травм и несчастных случаев, нужно придерживаться основных рекомендаций:

  • Сетевой шнур лучше всего зафиксировать с помощью пластиковых зажимов, чтобы он не путался под ногами и случайно не попал под режущий инструмент во время его активной эксплуатации.
  • Кабель от болгарки необходимо надёжно прикрепить к подвижной части стойки.
  • Во время работы желательно использовать специальные защитные очки, чтобы микроскопические частицы металла не попали в глаза.
  • Прежде чем запустить агрегат, нужно тщательно осмотреть режущий круг болгарки на наличие сколов и повреждений.

Сегодня существует множество защитных элементов, которые можно изготовить даже в домашних условиях. Что касается оптимального размера штатива, то своё предпочтение лучше отдать тем моделям, которые подходят по диаметру используемого диска. Все части станины обязательно должны соответствовать марке используемой болгарки.

Специалисты утверждают, что хорошо работать за маятниковой стойкой, которая упрощает сам процесс распиливания металлических заготовок. Кроме того, маятниковая система устроена таким образом, что с её помощью можно быстро и качественно реализовать задачи любой сложности. Изготовить такое приспособление в домашних условиях достаточно просто. Для этого нужно взять: качественный металлический профиль, пружинку, сварочный аппарат, маятник и уголки.

Особое внимание следует уделить железному столу, на который чаще всего мастера устанавливают созданную ими конструкцию. Его нужно проверить на устойчивость, надёжность и шаткость. Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности

Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности.

Вариант 2 — как легко и быстро сделать маятниковую пилу

При наличии сварочного аппарата и расходных материалов, можно сделать стационарный станок из болгарки за считанные часы. Причем для этого не понадобится ничего покупать, так как необходимые трубки, арматуру и профиль можно отыскать в гараже или куче металлолома. Чтобы соорудить простейший отрезной станок, используя в качестве основного инструмента УШМ, понадобится воспользоваться следующими деталями:

  1. Металлические профили размером 150-200 мм
  2. Гильза длиной 10-15 см
  3. Шпилька длиной 20 см и диаметром 8-10 мм
  4. Шайбы
  5. Уголок металлический
  6. Лист металла толщиной 2-3 мм, который будет выступать в качестве основания

Итак для изготовления простейшей самоделки понадобится выполнить следующие действия:

Обрезать шпильку необходимой длины, после чего внутри поместить гильзу (она должна свободно перемещаться по шпильке), и на концы выступающей шпильки закрутить гайки. С обеих сторон закрутить по две гайки, так как вторые будут играть роль контргайки
Гайки нужно завинчивать не полностью, они не должны соприкасаться с гильзой
Получившуюся конструкцию следует приварить к стальному листу

При этом важно прихватывать именно гайки, а гильза при этом должна оставаться подвижной, то есть, свободно перемещаться
На следующем этапе необходимо изготовить крепления для болгарки. Для этого понадобятся металлические профиля, а также шайбы, которые будут играть роль кронштейнов
Нарезать необходимой длины (все зависит от применяемого инструмента, но для маломощной болгарки, длина профиля составляется 15-20 см). К концам профилей приварить шайбы

Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три
На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов
Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

К концам профилей приварить шайбы. Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три
На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов
Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

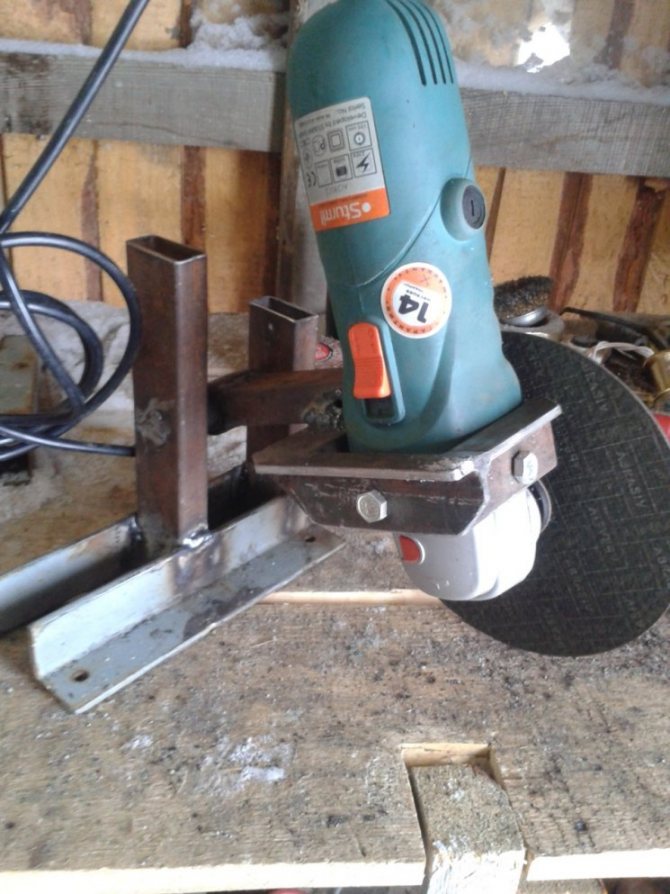

Ниже на фото показана конструкция самодельного станка из болгарки с подробным описанием необходимых материалов. Используя инструкцию, а кому-то достаточно схемы, чтобы изготовить самодельный отрезной станок

При этом немаловажно учитывать, что кожух для болгарки должен быть обязательно, иначе повышается риск получения серьезных травм. Эксплуатировать инструмент без защитного обмундирования не только на человеке, но и на самом устройстве, строго запрещено

Простейшее устройство готово к эксплуатации. Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

  1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
  2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
  3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
  4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе Из рис. 1 следует, что станина данного исполнения состоит из:

  1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
  2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
  3. Стола из толстолистового проката с крепёжными отверстиями.
  4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
  5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
  6. Возвратного механизма.
  7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Штроборез из болгарки

На базе УШМ мощностью от 1,2 кВт изготовить приспособление для выполнения штроб (борозд) в поверхностях стен, пола и потолка несложно. Главная задача заключается в установке двух дисков на валу. Ведь именно ими прорезается канавка одинаковой ширины и глубины для укладки кабелей, проводов, труб небольшого диаметра. Не всегда величина родного вала УШМ позволяет их туда установить, да еще и на определенном расстоянии. В таком случае приходится изготавливать втулки, чтобы уже на них закрепить диски на нужную величину с использованием прокладок разной ширины. Так как защитный кожух болгарки рассчитан на один диск, то появляется необходимость в изготовлении нового защитного кожуха, который бы защищал рабочего при выполнении операции. Часто возникает необходимость снабдить такой защитный кожух патрубком для отвода пыли и мелких отходов к пылесосу. Более продвинутые умельцы УШМ устанавливают на специальные ролики (от 2 до 4), чтобы во время движения снизить нагрузку на руки и без усилий перемещать ее по поверхности. Не будет лишним узел регулировки погружения дисков в поверхность, конструкцию которого тоже необходимо продумать.

Во время проведения работ с приспособлениями на основе болгарки необходимо соблюдать технику безопасности. Они при определенных обстоятельствах могут навредить здоровью человека, стать причиной травмы и даже смертельного случая. Перед началом работ необходимо:

  • надеть спецодежду и индивидуальные средства защиты (рукавицы, защитные очки, пылезащитную маску, беруши);
  • проверить надежность крепления всех составляющих приспособления;
  • проверить целостность электрического шнура и вилки;
  • убедиться, что установлен диск необходимого диаметра, без изъянов и соответствующий выполняемой работе;
  • проверить работу приспособления на холостом ходу.

Во время осуществления операции необходимо придерживаться следующих правил:

  • следить за тем, чтобы электрический шнур не перекручивался и не натягивался;
  • не удалять отходы в процессе работы болгарки руками;
  • материал, подлежащий обработке, надежно закреплять, если это предусмотрено технологией выполнения работ;
  • не работать с приспособлением, если появились признаки его неисправности;
  • замену диска на новый или вышедший из строя производить только после прекращения его вращения.

По окончании работы необходимо приспособление отключить от электрической сети.

На видео можно наглядно рассмотреть приспособления, где болгарка является обязательным элементом конструкции. Они помогут домашним умельцам облегчить выполнение многих операций, повысят качество и производительность труда, расширят возможности болгарки.

Простая конструкция

Простая стойка для болгарки, изготовленная своими руками имеет ряд основных узлов. К ним относятся:

  • нижняя часть рамы, прикрепляющаяся к основанию платформы;
  • верхняя часть рамы, где крепится болгарка;
  • ось, которая соединяет обе рамы и делает их подвижными по отношению друг к другу;
  • пружина, фиксирующая верхнюю часть в исходном положении;
  • передвигающаяся струбцина.

Для создания точных разрезов понадобится стойка для крепления болгарки. Такой станок значительно упростит технологический процесс, обеспечит дополнительную безопасность работника.

  • Ремонт компрессоров своими руками: основные виды неисправностей и способы их устранения (видео и 90 фото)

  • Ковка своими руками: лучшие идеи, стильные варианты, нюансы, секреты и хитрости применения (75 фото и видео)

  • Удивительные изобретения своими руками: 105 фото, варианты изобретений и схемы изготовления в домашних условиях

Как видим, работа по его изготовлению не является сложной. Ее можно выполнить самостоятельно, при минимальных физических и временных затратах.

Важно помнить, что в будущем использование этой конструкции значительно упростит деятельность человека

Инструкция по изготовлению самодельной стойки для болгарки

Нарезаем по размеру заготовки из профтрубы, и свариваем их в рамку примерным размером 350-500 мм. Это будет основание для нашей стойки.

Собираем скобу для крепления болгарки. Размечаем и просверливаем отверстия диаметром 10 мм. в профиле, а затем отпиливаем его размеру. Крепим полученные части профилей на болгарку и свариваем между собой.

Затем отрезаем два куска профиля, из которых и будет смонтирована сама стойка для болгарки. Длина профиля примерно 30 см. По центру профиля просверливаем отверстие для установки в него шарнирной оси.

Собираем шарнирную ось из болта М10 длинной 150 мм. Устанавливаем ее в предварительно просверленные отверстия на концах стоек, обеспечивая при этом свободное вращение при помощи удлиненных гаек.

Удлиненные гайки на оси свариваем между собой, и проверяем их свободное вращение на оси.

Отрезаем еще два куска профиля, длина которых подбирается по размеру болгарки. Это будет рычаг стойки.

На отрезанных кусках профиля размечаем контур удлиненных гаек и выпиливаем контур на торцах профилей. Это необязательно, но обеспечит более плотное примыкание металла для его сварки.

Привариваем полученные профили к удлиненным гайкам. Для соблюдения параллельности и идентичности установки, закрепляем профили струбциной.

Полученную стойку с рычагом на оси привариваем к нашему основанию.

Соединяем рычаг стойки со скобой, прикрепленной к болгарке с помощью специально подготовленного уголка с продольно выпиленными отверстиями. Так мы обеспечим отклонение диска болгарки для настройки точного угла пропила.

Далее вынимаем стандартный болт из рукоятки болгарки и вставляем туда удлиненный, который пройдет через нашу скобу, и надежно скрепит ее с болгаркой.

Привариваем два куска профильной трубы к основанию стойки. Выставляем их в одной плоскости с основанием. Это будет опора для отрезаемых деталей.

Выставляем болгарку по диску и основанию угольником. Крепим ее болтами к стойке.

Еще два куска профиля привариваем к рамке-основанию. Это будут направляющие для болта поворотного уголка на станине.

Привариваем неподвижный болт к рамке.

В поворотном уголке пропиливаем продольное отверстие, которое позволит перемещать уголок по направляющим и в нужном месте фиксировать его болтом.

Ножки для станины сделаем из болтов с закругленными шляпками. Ими будет удобно регулировать горизонтальный уровень рамки основания, и выставлять его четко.

Просверливаем отверстия в скобе, прикрепленной к болгарке и верхней части стойки. Закрепляем в ней стальные крючки.

Вымеряем нужную длину пружины и цепляем ее на крючки так, чтобы она возвращала болгарку в верхнее положение.

Делаем пробный рез. Проверяем отрезанный кусок заготовки на правильность угла.

Стойку можно покрасить в понравившийся цвет или просто загрунтовать грунтовкой по металлу.

Получилась отличная добротная стойка для болгарки. С таким приспособлением не возникнет трудностей в раскрое металлических заготовок под любым углом.

Примечание: все сварные швы, острые углы всех деталей стойки необходимо зачистить и скруглить. Подготовить стойку к покраске и покрасить в любой понравившийся Вам цвет.
