Как сделать зарядку для шуруповерта

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

  • из компьютерного БП;
  • используя блок питания от ноутбука;
  • из зарядки автомобильного аккумулятора;
  • из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

  • разбирают корпус компьютерного БП;
  • убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
  • затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

  • припаивают к желтому и черному проводам один конец шнура;
  • разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

  • от выходного шнура зарядки срезают кусачками разъем;
  • оголяют концы проводов;
  • разбирают шуруповерт;
  • припаивают проводки зарядки к соответствующим контактам инструмента;
  • собирают электроинструмент;
  • проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

  • подбирают 2 многожильных проводка нужного сечения;

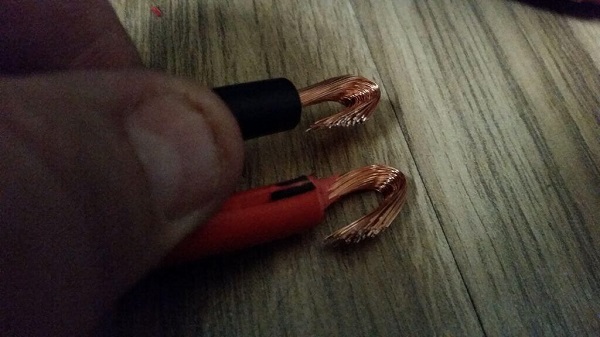

  • к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

Популярные модели

При выборе зарядного устройства важны: бренд, совместимость слота, диапазон параметров зарядки. Среди популярных:

Bosch AL 1130 CV.

  • MAKITA DC10WA – совместимо с шуруповертами японского производителя, с формой обоймы для заведения внутрь ручки. Постановочное гнездо расположено спереди. Его глубины достаточно для вертикальной установки АКБ.
  • Bosch AL 1130 CV – зарядное устройство с автоматической регулировкой питания. Микроконтроллер обеспечивает быстрый, при этом щадящий заряд батареи. ЗУ подходит для литий-ионных батареек, работающих от напряжения 10,8 В.
  • DEWALT DCB118 – профессиональное зарядное устройство, способное заряжать аккумуляторы, работающие от напряжения 18-54 В. Регулируемый диапазон тока делает модель совместимой с большинством шуруповертов. В DEWALT DCB118 есть принудительная система охлаждения, исключающая перегрев, как зарядного устройства, так и аккумулятора.

Как заряжать аккумулятор шуруповерта без зарядного устройства

Без ЗУ обходятся при:

  • монтаже USB-разъема;
  • использовании автомобильного ЗУ;
  • применении универсального зарядника;
  • использовании стороннего электрооборудования.

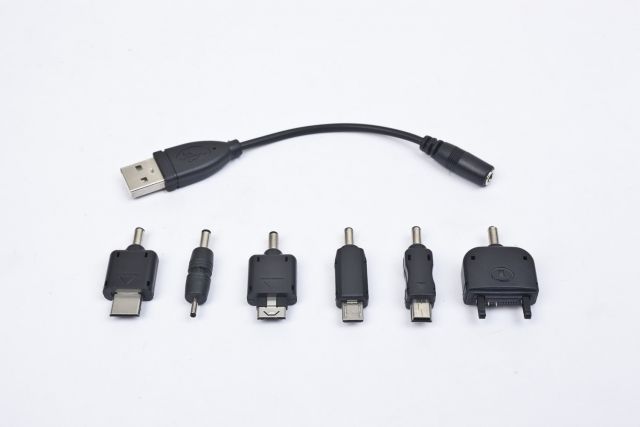

С помощью USB

Для оснащения прибора разъемом USB необходимо подготовить:

  • скотч;
  • предохранитель на 10 А;
  • краску;
  • розетку 220 В;
  • зарядник USB;
  • изоленту;
  • паяльник;
  • разъемы.

Сначала разбирают шуруповерт. Рабочую часть ручки сверху отделяют, используя нож. Предохранитель устанавливают в отверстие, которое делают в корпусе. Провод припаивают к предохранителю и вставляют в ручку полученную конструкцию. Чтобы закрепить детали, можно использовать термопистолет.

Использование автомобильного зарядного устройства

Основным недостатком зарядки автомобильным ЗУ является переполнение аккумулятора. Батарея в электроинструменте отличается от свинцовой автомобильной АКБ своими характеристиками.

Для восстановления заряда применяют прибор с электронным регулятором напряжения и тока. При емкости батарейки 1,3 А*ч выставляют 150-650 мА.

Аппарат для автомобильной АКБ применяют для работы с высокими показателями тока зарядки, и необходимый показатель для заряжения шуруповерта может находиться вне рамок его функционирования. Чтобы ограничить ток, необходимо балластное сопротивление – лампа на 12 В, которую включают в цепь вместе с батареей. Без этой детали не рекомендуется использовать такой способ восстановления заряда АКБ.

Затем устройство включают в сеть и контролируют процесс восстановления емкости аккумулятора. Для начала потребуется 15-20 минут. Когда в заряженной батарее шуруповерта возникнет теплоотдача, ЗУ отключают.

Универсальные ЗУ

Для зарядки шуруповерта приобретают специальный универсальный прибор, которым можно заряжать и другую технику, работающую от аккумуляторов. Это может быть мобильное устройство или лабораторный источник. Такой вид аппаратов обладает преимуществами – универсальностью и большим количеством регулировок, предназначенных для выбора подходящего режима зарядки. Батарея восстанавливается за 1 час. В комплектацию входят зажимы-крокодилы и переходники на распространенные разъемы.

Использование внешнего источника тока

Применение внешних источников тока является не самым удобным способом восстановления емкости батареи шуруповерта. Если инструмент старый и покупать для его зарядки специальное оборудование невыгодно, тогда можно воспользоваться данным методом.

Сечение провода должно быть большим при низком напряжении, а при питании от сети в 220 В выбирают кабель с маленьким диаметром. При применении самодельных аппаратов следят за правильностью их подключения в соответствии с техническими характеристиками АКБ и режимом заряда батареи. При работе с внешним источником тока необходимо обеспечить безопасность, чтобы не испортить электроинструмент, окружающую обстановку и не навредить здоровью.

Использование шуруповерта позволяет значительно ускорить процесс установки крепежных элементов, где используются саморезы и шурупы. Особенно это актуально при больших объемах работы, когда ручной способ выглядит весьма устаревшим. Однако случаются ситуации, когда зарядное устройство к шуруповерту или поломалось, или забыто: в таких случаях приходится прибегать к одному из народных способов.

Типы применяемых батарей

Сырьем для изготовления служат :

  • никель с кадмием (NiCd);
  • никель с металлогидридами (NiMH);
  • литий (Li-ion).

Емкость — основная характеристика, определяющая продолжительность беспрерывной работы инструмента. Измеряется в миллиамперах (мАч). Каждый элемент имеет свое напряжение в зависимости от типа. Самое большое у литий-ионных — 3,3 В. Напряжение на отдельном элементе никель-кадмиевых и никель-металлогидридных батарей — 1,2 В.

К достоинствам NiCd аккумуляторов относят:

  • возможность ускоренной зарядки;
  • способность выдерживать высокие нагрузки;
  • низкую цену;
  • поддержку параметров на морозе.

Несмотря на явные преимущества, этот тип почти снят с производства из-за чрезмерной токсичности. Они быстро разряжаются, даже если не работают.

Емкость наименьшая среди других типов источников питания. Эффект памяти — также существенный недостаток. Перед зарядкой такого аккумулятора его требуется разрядить под нагрузкой почти до нулевых показателей.

У Li-ion батарей несколько важных преимуществ:

  • высокая емкость;
  • низкий саморазряд;
  • отсутствие эффекта памяти;
  • способность работать на морозе.

Но такие АКБ боятся перегрева и могут взорваться. При глубоком разряде емкость восстановить невозможно. Для уменьшения рисков используют зарядные устройства с микроконтроллером. Все положительные качества отражаются на цене, которая выше, чем у других гальванических ИП.


Виды зарядных устройств для шуруповерта.

Тип аккумулятора, возможности зарядного аппарата прямо отражаются на стоимости инструментов. В зависимости от установленных батарей ЗУ бывают на 12, 14 и 18 Вольт.

https://youtube.com/watch?v=PFKHKkEnTFM

Как переделать шуруповерт для работы от сети

Необходимо заранее разобраться, как переделать шуруповерт 12 вольт на работу от сети 220. Есть несколько рекомендаций, которые помогут сделать это правильно.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

  1. Припаять провода питания к зарядке.
  2. Разобрать старый аккумулятор инструмента.
  3. Сделать в корпусе отверстия для кабеля.
  4. Припаять провода к питанию электропривода.

Используя этот метод, можно воспользоваться зарядным устройством ноутбука.

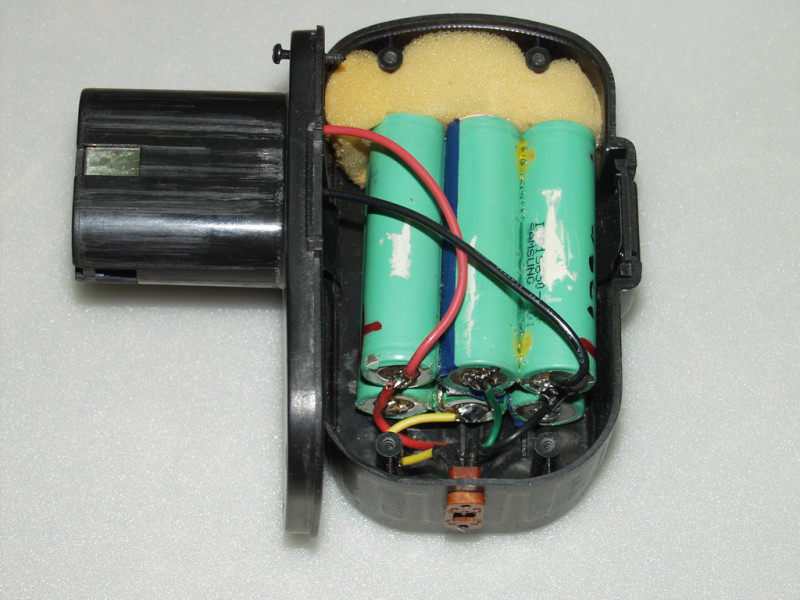

Подключение блока в корпусе от аккумулятора

Люди, которые смогли найти подходящий БП, могут с его помощью подключить шуруповерт к сети. Перед тем как собрать электрический шуруповерт с блоком питания, надо разобраться с нюансами такой работы. Делается это так:

  1. Извлечь из шуруповерта старый аккумулятор и достать из него отработанные компоненты.
  2. Установить в корпус новый БП.
  3. Подсоединить к блоку провода для соединения с сетью.
  4. Установить клеммы.
  5. Собрать корпус и поместить его в шуруповерт.

Если используется компактный блок питания, необходимо позаботиться об охлаждении. Для этого в стенках корпуса проделывается несколько отверстий для циркуляции воздуха.

Соединение с внешним БП

Если не удается установить компактный БП в корпус, придется воспользоваться внешним. Чтобы подключить к нему электрический инструмент, необходимо выполнить такие действия:

  1. Разобрать корпус шуруповерта и переделать вход для подключения источника питания. Это делается, чтобы можно было подсоединить БП.
  2. Подсоединить БП к устройству. Возможно, для этого понадобится специальный переходник для пониженного напряжения.
  3. Запустить инструмент и проверить его работоспособность.

Если после запуска ничего не произошло, надо внимательно осмотреть места соединения проводов. Часто отходят контакты и из-за этого инструмент не запускается.

Подсоединение к БП с компьютера

Люди, решившие переделывать аккумуляторный шуруповерт и подключать его к сети, могут воспользоваться компьютерным БП. Для этого подойдет модель мощностью от 300 Вт. Такие устройства на выходе выдают 16-18 А. Этого вполне достаточно для работы инструмента.

Подключать шуруповерт к компьютерному БП просто. Делается это при помощи двух проводов. Один из них – 12 вольтовый «плюс», а второй масса.

Правила эксплуатации блоков питания

Корпус, в который встраивается блок питания, должен иметь вентиляционные отверстия, чтобы не произошел перегрев. Также при отсутствии систем охлаждения нужно поставить вентилятор.


БП с вентиляционными отверстиями

Чтобы самодельный блок питания для шуруповерта работал долго, следует давать ему остыть каждые 30-40 минут работы. Необходимо следить за температурой корпуса, состоянием кабеля, а также периодически проверять контакты в электросхеме при наличии подозрений. Некачественное припаивание элементов и несоблюдение полярностей может повлечь выход из строя схемы или короткое замыкание.

При переделке самодельного устройства не стоит пренебрегать происхождением деталей. Они должны соответствовать входным параметрам мощности, напряжения, пропускаемой силы тока и сопротивления. Диодные мосты и трансформаторы – основа всей схемы, от их подбора зависит работоспособность БП шуруповерта.

Блок питания для шуруповерта из электронного трансформатора

Непременно, такое решение лишит шуруповерт его основного плюсы – мобильности. Но это достаточно пользующийся популярностью вариант посреди самоделкиных, если не удается достать набор аккумуляторов на смену старенькым.

Блок питания очень дешевенький и обычной. Он построен на базе умощненного электрического трансформатора. В роли подопытного может выступать хоть какой электрический трансформатор с мощностью от 50 до 100 Вт. Больше нет смысла, так как мощность все равно будет возрастать. Более тщательно с этим вопросом можно ознакомиться в статье об увеличении мощности трансформатора.

Силовой трансформатор формата ATX был взят из компьютерного БП.

Родные обмотки были демонтированы и на их место были намотаны новые. Для тех, кто будет использовать идентичные сердечники – первичная обмотка содержит 55 витков, а намотка выполнялась трехжильным проводом (0,5 мм любая жила). В один слой обмотка не влезла, потому каждый слой был кропотливо заизолирован.

READ Шуруповерт Понадобится Случае Работы Будут

Вторичная обмотка с расчетом: на 1 виток – 2 В. Рекомендованный поперечник провода – 4 мм. Для удобства намотки можно использовать жгут из более тонких проводов.

Располовиненный сердечник можно склеить суперклеем либо с помощью скотча.

Блок питания нестабилизированного типа, потому напряжение на выходе будет мало отклоняться от расчетного. Но ничего ужасного не будет.

В качестве диодного выпрямителя установлены диоды КД2997. Они на 30 А и без заморочек могут работать на частотах до 100 кГц.

На изображениях диодный мост сделан на отдельной плате, хотя прилагаемая для скачки схема печатной платы содержит этот выпрямитель.

Диоды непременно инсталлируются на теплоотвод и изолируются от радиатора при помощи слюдяных прокладок.

Также к радиатору прикреплены и силовые транзисторы блока питания. Они из линейки MJE, а поточнее, MJE13009. Но можно поменять на 13007 в корпусе ТО220, хотя посадочные места на плате предусмотрены для ключей в корпусе ТО247.

Получившееся устройство было установлено в корпус от аккумулятора. В конце был подключен сетевой провод.

Итак, получившийся вариант блока питания является простым и имеет право на существование как один из многих. Естественно, можно сконструировать и чего-нибудть посерьезнее, но это усложнит конструкцию.

Прикрепленные файлы: СКАЧАТЬ.

Современные электроинструменты популярны тем, что во время работы позволяют не привязываться к электросети, что расширяет способности их эксплуатации, даже в полевых критериях. Наличие аккумуляторной батереи существенно ограничивает продолжительность активной работы, потому шуруповерты и дрели требуют неизменного доступа к источнику питания. К огорчению, у современных инструментов (почаще китайского производства) питающая батарея обладает маленький надежностью и нередко стремительно выходит из строя, потому народным умельцам приходится обходиться подручными материалами, чтоб не только лишь собрать импульсный блок питания, да и сберечь на этом средства. Примером подобного хэнд-мэйда является импульсный блок питания (ИБП) для аккумуляторного шуруповерта на 18 В, собранный из частей неработающей энергосберегающей лампы, которая может принести пользу даже после собственной «смерти».

Зарядка при неисправном аккумуляторе

Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:

  1. Покупка нового.
  2. Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
  3. Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
  4. «Родной» аккумулятор или его заменители вообще можно исключить из конструкции. Шуруповерт будет питаться от сети напрямую.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

  1. Аккумуляторная батарея.
  2. Регулятор оборотов.
  3. Кнопка включения.
  4. Электродвигатель.
  5. Редуктор.
  6. Патрон.

Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем. Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда – нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер;
  • электронный трансформатор для питания галогенных ламп низкого напряжения;
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Как сделать блок питания для шуруповерта на 12В

Создать БП на 12В несложно, потому что используется меньшее количество деталей внутри схемы. Можно не перепаивать резисторы, трансформаторы.

Замена аккумулятора собранным БП

Подходящий способ – поместить выпрямитель напряжения из другого устройства в корпус аккумулятора или соединить их. Таким образом, шуруповерт становится сетевым.

Для выполнения переделки необходимо следовать следующей инструкции:

  1. Отвинтить 4 винта на крышке аккумулятора.
  2. Убрать все радиодетали из корпуса.
  3. Извлечь печатную плату из БП другого устройства. Он должен подходить по мощности, напряжения.
  4. Поместить плату в корпус аккумулятора.
  5. Спаять провода.
  6. Просверлить отверстие, которое будет использоваться для входных проводов в корпусе.

Крышка прикручивается на свое место. БП можно питать от сети в 220В, напряжение при зарядке будет зависеть от модели выпрямителя напряжения.

Переделка из трансформатора с выпрямителем

Трансформатор с тороидальным сердечником наиболее эффективно подходит для блока питания шуруповерта. Подобный трансформатор сохраняет удельную мощность, при сохранении небольшого размера и простой конструкции.


Тороидальный трансформатор

Сложность переделки состоит в катушках, важно подобрать напряжение количеством витков. Один виток равняется 2 Вольтам, при условии, что диаметр проволоки трансформатора – 4 мм

Разные слои витков обязательно изолировать друг от друга. Чтобы сделать выпрямитель для аккумуляторного шуруповерта своими руками из трансформатора, нужно иметь базовые знания в сфере радиотехники и приборостроения.

Подойдет трансформатор из ненужного или вышедшего из строя устройства, например, старого лампового телевизора. Вторая обмотка должна иметь напряжение в районе 24-30 Вольт, необходимо превышение входного напряжения аккумулятора на 4-5 Вольт. Если параметры входного напряжения подходят под стандарты создания блока питания для аккумуляторного шуруповерта на 12В своими руками, то можно начинать спаивать выпрямительный мост.


Пример некачественного трансформатора Правильно брать трансформаторы из блоков питания компьютеров, телевизоров. Трансформаторное ферритовое кольцо должно иметь мощность в районе 200-250 Вт. Более мощные аккумуляторные кольца имеют габариты, которые могут помешать монтажу собранного БП в корпус. Электрическую схему следует защитить от коротких замыканий во время сборки при помощи предохранителей и обмотке трансформатора.

Принцип работы ЗУ

При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:

Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.

При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.

Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.
