Как снять патрон с шуруповерта

Причины и виды неисправности

Некорректная работа механизма крепления, когда шуруповерт плохо зажимает биту, может иметь причиной износ одного или нескольких его элементов. На внешней стороне кулачков имеются зубья, которые входят в сцепление с поворотной шестерней и при закручивании двигаются вверх по конической направляющей, зажимая хвостовик сверла. При стачивании зубьев на кулачках или на шестерне прижимающее усилие становится недостаточным для надежного удержания биты.

Есть вариант, когда кулачки хоть и не сходятся полностью, но до определенного диаметра могут обеспечить необходимую величину прижима. Тогда возможно временное решение. На хвостовик биты наматывают проволоку (лучший материал — медь), увеличивая диаметр и таким образом крепко затягивают импровизированную конструкцию. Это крайние меры, которые позволяют реализовать возможности инструмента лишь в случае крайней необходимости.

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
4. Свести кулачки патрона до минимального зазора.
5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

1. Отсутствие спецовочной перчатки.
2. Мощность шуруповёрта превышает 500 Ватт.
3. Неуверенность в собственных силах.
4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Читать также: Маслостойкая резина как определить

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Снятие патрона с вала шуруповёрта

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

• выкрутить винт в правую сторону;
• нажать кнопку, стопорящую шпиндель;
• завернуть агрегат в плотную ткань и вставить в тиски;
• зафиксировать шестигранник в кулачках;
• ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно снять патроны с дрели и шуруповёрта: подробные инструкции

Процесс снятия патрона с дрели или шуруповёрта занимает несколько минут и выполняется посредством простых манипуляций. Разумеется, если инструмент и его рабочая головка закоксовалась, тогда придется попотеть. Метод изъятия может зависеть от типа модели, торговой марки, а также способа крепления.

Кулачковое крепление

Чтобы разобрать устройство с подобным способом соединения, необходимо выполнить несколько шагов из приведённого алгоритма:

1. Разжать кулачки головки до максимального расширения. Внутри должен показаться винт. Он может иметь разный тип головки. Чаще всего, это шестигранник.
2. Чтобы изъять патрон, необходимо выкрутить крепёж с помощью соответствующего ключа.
3. Если шестигранником не удаётся плавно снять крепление, необходимо сделать резкое прокручивание по часовой стрелке. При необходимости можно сделать рывок или удар по ключу.
4. Если не получается, допускается зажать инструмент тисками и с помощью ключа сорвать удерживающий винт с места.

Есть модели шуруповёртов, в которых предусмотрены проточки. Они облегчают процесс изъятия патрона.

Быстрозажимное крепление

Такой вариант подразумевает использование маленького шестигранника. Ключ вставляется в отверстие на патроне и проворачивается по часовой стрелке. Иногда его необходимо придавить или упереть о твёрдую поверхность.

После того, как первый поворот выполнен, необходимо плавно продолжить извлечение патрона из вала дрели или шуруповёрта

Обращаем внимание, что, при одинаковом способе крепления, для обоих инструментов все методы считаются аналогичными

Особенности для одномуфтового крепежа

Чтобы извлечь патрон с одной муфтой для крепежа, необходимо воспользоваться отвёрткой или ножом, который поможет отделить муфту. Когда эта деталь отсоединена, допускается снятие кольца. Это производится легче, чем отделение муфты.

Металлическое кольцо напрессовано на конус, его выбивают болтом, затем слегка сжимают деталь кулачками. После чего, резким толчком выдавливают кольцо, что позволяет полностью разобрать патрон.

Тонкости разборки двухмуфтовых крепежей

Двухмуфтовые патроны извлекаются аналогичным образом, только количество шагов в ходе алгоритма увеличится. На всех конструкциях обойма извлекается похожим способом с помощью закрепительного шурупа.

Для детального ознакомления рекомендуем посмотреть следующий видеоролик.

Как извлечь патрон при конусном креплении

Чтобы вытащить патрон с конусным креплением, необходимо выполнить несколько простых шагов:

• зажать ключ (шестигранник) в специально отведённом отверстии коротким концом;
• запустить устройство в рабочий режим и подождать, пока начнется процесс раскручивания;
• извлечь шестигранник и вручную снять патрон. Он проворачивается по той резьбе, которая предусмотрена заводом на конусе и основании патрона.

Если ни один из методов не был успешным, и разбор рабочей головки не удался, можно попытаться полностью разобрать приспособление.

К сведению!

При полноценном разборе дрели или шуруповёрта можно сразу смазать все движущиеся детали машинным маслом, при необходимости прочистить загрязнившиеся механизмы.

Виды бит для шуруповёрта: как выбирарь

Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.

• основные;
• специальные;
• комбинированные.

Виды основных бит:

• шлицевые. Отличаются шириной и толщиной шлица;

Шлицевые биты разной ширины и толщины

Виды специальных бит:

• tri wing или трёхгранные;

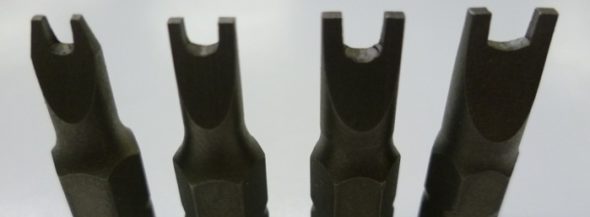

Double pinимеют выемку

Бита для гипсокартона имеет упорный ограничитель

Бита с пружинным фиксатором

У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.

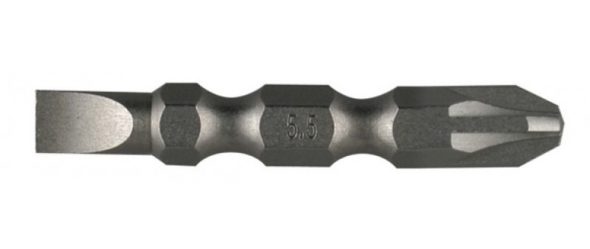

Пример комбинированной насадки

Шлицевой хвостовик и звёздочка

Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.

В зависимости от формы хвостовика насадки имеют определённую маркировку:

Sl (Slot) – шлицевые;
Ph (Philips) – крестообразные универсальные;
Pz (Poz >Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие

От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:

• Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
• Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
• Ni — никелевое покрытие. Повышает стойкость к коррозии;
• WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
• Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.

Tin — покрытие для увеличения прочности

Насадки различаются в зависимости от назначения:

• закручивание и откручивание;
• сверление;
• заклёпывание;
• полировка;
• фрезерование.

Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке

Важно не забыть установить все детали обратно

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Originally posted 2018-03-28 15:12:02.

Устройство патрона

Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.

Конструкция патрона

По конструкции патроны бывают:

• быстрозажимные (БЗП);
• самозажимные;
• зубчато-венцовые (ключевые).

Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.

Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.

Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.

Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.

Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.

Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:

• саморезы;
• шурупы;
• гайки;
• болты и прочее.

Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.

Перед снятием патрона нужно определить способ его фиксации

Что такое патрон

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

• быстрозажимные (БЗП);
• самозажимные;
• зубчато-венцовые (ключевые).

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

• рукав;
• основание;
• подвижные губки;
• шайбу;
• подшипник;
• зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.

ЗВП относится к зажимным гильзам кулачкового или цангового типа.

Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:

• цилиндрический корпус;
• регулировочная гильза или кольцо, которые вращаются снаружи;
• кулачковый механизм, который монтируется внутри.

Цанговый механизм изготавливают из прочной стали.

Состоит он из трех кулачков-близнецов.

При вращении гильзы или кольца последние образуют единое целое.

За счет этого и происходит надежная фиксация изделий.

Виды патронов

Существует два типа приспособлений, которые устанавливают на шуруповерты – кулачковые и быстрозажимные. Первые удерживают рабочий (биту или сверло) при помощи кулачков. Второй тип приспособлений разделяют на одно- и двухмуфтовые. Муфтовые патроны обслуживаются только вручную, то есть не необходимости в применении специальных ключей.

Для изготовления быстрозажимного приспособления используют металлы и полимерные материалы. Использование полимеров позволяет снизить вес изделия, но это снижает и его эксплуатационную надежность, особенно если шуруповерт снабжен ударной функцией.

Приспособления этого класса могут быть использованы и для работы в быту, и на производстве.

Кулачковые приспособления обладают большей долговечностью и высокой надежностью в работе. Но, работа с ними может доставлять определенные неудобства. Так, для установки рабочего инструмента будет необходим специальный ключ, а для того, чтобы установить или снять рабочий орган будет занимать больше времени, в сравнении с быстрозажимным.

Верхнюю часть кулачкового приспособления изготавливают из металла или полимерных материалов. Оснастка этого типа при ударной работе может выдержать большие нагрузки и это его главное достоинство в сравнении с быстрозажимным.

Каждое из этих приспособлений имеет свои положительные и отрицательные стороны. Опыт показывает, что если для пользователя важна частота установки/снятия насадок, то целесообразно использовать быстрозажимное устройство, если более важна надежность закрепления инструмента, то необходимо использовать кулачковая оснастка.

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

• конус Морзе;
• резьбовое соединение;
• фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.
