Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно из-за перегрева двигателя. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать со снятия защитной крышки. После этого в первую очередь осматривается двигатель. В некоторых случаях шина может перегореть. Если на ней нет потемнений, значит, можно сразу скручивать маховик.

Для того чтобы его было проще достать, необходимо в первую очередь отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. После этого маховик легко можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если она деформирована, значит, маховик придется заменить. В данном случае необходимо в магазине сказать точный диаметр головки.

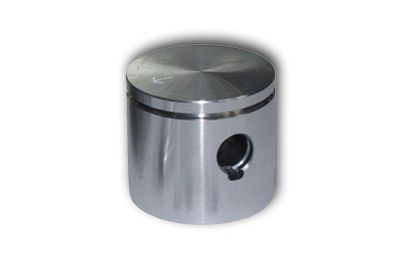

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то как мне кажется задачи с топливной системой. Часто встречающаяся поломка, это некорректно отрегулированный карбюратор по другому его неисправность, дополнительно сторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не имеет смысла сходу регулировать карбюратор. Начните с проверки мотора на предмет наличия подсоса стороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Если Партнер 350 заводится и сходу глохнет, то так же как и в прошлом случае обстоятельств а возможно несколько, однако часто встречающаяся, это затрудненная подача горючего. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если горючее поступает нормально, то проверить искру и испытать запустить бензопилу на новейшей свече, т. к. пила может глохнуть по причине перебоев с искрообразованием.

Как Проверить Катушку Зажигания Газонокосилки

Как проверить катушку зажигания газонокосилки

Запчасти для бензопил и триммеров с доставкой почтой Рф по всей стране наложенным платежом. СДЭК, ПЭК, Деловые полосы по предоплате

• Запчасти для бензопил
• Цилиндро-поршневые группы бензопил
• Карбюраторы бензопилы
• Стартеры для бензопил
• Катушки зажигания бензопил
• Крышки тормоза цепи бензопил
• Натяжители цепей
• Сцепление бензопил
• Маслонасосы
• Коленвалы бензопил
• Маховики бензопил
• Подшипники бензопил
• Сальники и прокладки бензопил
• Рессоры бензопил
• Остальные узлы и детали бензопил
• Пробки (крышки) баков бензопил
• Глушители бензопил
• Запчасти для триммеров
• Цилиндро-поршневые группы триммеров
• Карбюраторы для триммеров (бензокос)
• Стартеры для триммеров (бензокос)
• Катушки зажигания триммеров (бензокос)
• Сцепление триммеров (бензокос)
• Маховики триммеров (бензокос)
• Редукторы триммеров (бензокос)
• Коленвалы триммеров (бензокос)
• Элементы штанги и ручки
• Сальники и прокладки триммеров
• Глушители триммеров (бензокос)

Отбор по моделям

• Бензопилы
• Запчасти на китайские бензопилы 45, 52 куб.см
• Запчасти на китайские бензопилы 38 куб.см
• Запчасти на китайские бензопилы 25 куб.см
• Запчасти на китайский Штиль 660
• Запчасти на Партнер 350, 351, 352, 371
• Запчасти на Партнер 340S, 350S, 360S
• Запчасти на Хускварна 137, 142
• Запчасти на Хускварна 230, 235, 236, 240
• Запчасти на Хускварна 365, 372
• Запчасти на Штиль 180
• Запчасти на Штиль 210, 230, 250
• Запчасти на Штиль 290
• Запчасти на Штиль 361
• Триммеры
• Запчасти на китайский триммер 33, 43, 52 куб.см
• Запчасти на китайский триммер 26 куб.см
• Запчасти на Хускварна 125, 128
• Запчасти на Фаворит Т283, Т284

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

• зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
• загрязенность токопроводящих частей и узлов
• исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
• проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть «подручными» способами. Помните: любые «сопли» в этом месте понижают качество электронной дуги свечки
• проверьте исправность свечки. Качество нашего бензина не позволяет свече «длительно жить»
• проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

• тахометр (электронный счетчик частоты вращения коленчатого вала);
• шлицевая отвертка;
• комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

Источник

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Возможные проблемы

Главная проблема, возникающая во время ремонта — отсутствие необходимой информации по проведению ремонта. Это объясняется тем, что многие зарубежные производители считают, что пила должна быть утилизирована после определенного срока и выработки. Поэтому у многих мастеров возникают определенные сомнения, особенно при ремонте бюджетных моделей.

Но и дорогостоящие профессиональные модели создают определенные трудности:

1. Первая проблема — поставить дорогие запасные части.
2. Для обслуживания и ремонта некоторых узлов пригодиться специальное оборудование.

  Нахождение неисправностей при ремонте мотоблока своими руками

Конечно, можно провести замену оригинальных запчастей на китайские аналоги, но судя по отзывам, такой способ себя мало оправдывает. Такие комплектующие вырабатывают ресурс лишь наполовину.

Ремонт сцепления: нюансы процесса

Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.

Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ

Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…

Полный размер

Полный размер

штиль пока работает исправно

Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.

Полный размер

снимаем крышки с бачков

Полный размер

снятие катушки зажигания

Полный размер

открутив три самореза снимаем крышку зажигания

Далее следует демонтаж воздухозаборника и карбюратора

Полный размер

открутив две гайки снимаем воздухозаборник

Полный размер

Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.

Полный размер

снимаем топливный бачёк.

После следует снять глушитель, также отвернув две гайки, забыл сделать фото.

Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки

Полный размер

Полный размер

разбираем сцепление

Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку

Полный размер

Полный размер

можно вставлять шнурок

Полный размер

стопорим коленвал

вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.

Полный размер

То же самое проделываем с гайкой ротора

Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)

Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем

Полный размер

Отвернув эти четыре болта вынимаем коленвал с поршнем

А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

• неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
• игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
• нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект

Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект.

Проблемы с цепью

Для управления цепью используется специальная ловушка, которая также имеет партнера «350 Partner». Неисправности этого типа являются результатом неправильной работы устройства. В результате цепь может зависнуть через некоторое время. В такой ситуации ремонт пилы должен начинаться с осмотра звездочки. Он расположен рядом с ручкой. В этом случае вам не нужно его удалять. Если зубцы звездочки не деформируются, вы можете просто попытаться смазать их моторным маслом.

Кроме того, важно проверить ловушку. В устройстве это довольно просто и представляет собой набор роликов. Когда ловушка ломается, они выбиваются из цепи

Их невозможно исправить самостоятельно. Единственный вариант — поставить новую ловушку. Для этого используйте отвертку. Крепление осуществляется на трех гайках

Когда ловушка ломается, они выбиваются из цепи. Их невозможно исправить самостоятельно. Единственный вариант — поставить новую ловушку. Для этого используйте отвертку. Крепление осуществляется на трех гайках

При установке ловушки обратите внимание, что ролики расположены вверху и должны находиться рядом с цепью

Бензопила Партнер 350 инструкция по ремонту. Бензопила партнер 350: неисправности и их устранение

Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику. Если пила не заводится, то:

• отсутствует искра на свече;
• не подается топливо;
• не поступает воздух.

Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.

Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.

Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.

При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.

Если же пила хорошо заводится, работает на холостых оборотах и глохнет при подаче газа – скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.

Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:

Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.

Для увеличения картинки нажмите на ее миниатюру.

Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.

Инструкция по эксплуатации для партнера 350

В этой инструкции вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом

Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50

Маховик не работает

Маховики в этой пиле ломаются довольно редко. Чаще всего это происходит из-за перегрева двигателя. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с снятия защитного покрытия. После этого двигатель сначала проверяется. В некоторых случаях шина может выгорать. Если он не потемнел, вы можете сразу перевернуть маховик.

Чтобы облегчить его получение, вы должны сначала отсоединить кривошип. Он расположен прямо над маховиком. Для этого вам понадобится крестовая отвертка Phillips. После этого маховик можно легко отвинтить от панели

Особое внимание следует уделить изучению его головы. Если он деформирован, то маховик придется заменить

В этом случае в магазине необходимо указать точный диаметр головы.

Как поменять тросик газа На Бензопиле Партнер. Ремонт бензопилы Partner P351XT. серия. Разборка

Если пила не запускается, то:

• на свече нет искры;
• топливо отсутствует;
• воздух не приходит.

Во-первых, проверьте наличие искры: отвинтите свечу зажигания, прикрепите ее к высоковольтному проводу и наденьте на цилиндр, потяните стартер. Если есть искра, очистите и отрегулируйте зазор на свече зажигания (0,5. 0,65 мм). Если это не так, вам нужно изменить: либо маховик, либо катушку (магнито). Кроме того, сама свеча зажигания или высоковольтный провод могут сломаться.

Следующим шагом будет проверка подачи топлива. Для этого отсоедините подающий шланг от карбюратора и проверьте его наличие. Отсутствие может означать, что топливный фильтр или система подачи забиты. И карбюратор также может быть забит.

Если у вас нет опыта в ремонте и чистке, доверьте эту работу специалистам.

Если подача воздуха ухудшается, пила должна запускаться, но она не будет работать должным образом. Снять и промыть воздушный фильтр. Поместите его на место только после того, как он полностью высохнет.

Если пила работает хорошо, работает на холостых и ларьках при подаче газа . Глушитель, вероятно, заблокирован. Взлет, демонтаж, мойка, установка и работа.

Легко с помощью рук вы также можете изменить пильную полосу и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.
