Как снять стопорное кольцо: технология и инструмент

Лучшие наборы съемников

В арсенале каждого производителя инструментов съемники стопорных колец присутствуют в огромном количестве. Ниже мы приведем сравнительный обзор наборов съемников от некоторых популярных производителей инструментов.

Для начала рассмотрим набор съемников от производителя FORCE. Как и все инструменты этого производителя, съемники упакованы в пластиковый кейс. Внутри кейса находятся четыре съемника. Два из них для снятия внешних колец, оставшиеся два, для снятия внутренних стопорных колец. Что примечательно, каждый из видов съемников (внешний, внутренний) имеет как прямую, так и загнутую форму губок. Съемники имеют среднюю величину, чего должно хватить для выполнения подавляющего большинства работ со стопорными кольцами.

Производитель KING TONY поставляет свои съемники на матерчатом полотне с кармашками. Это очень удобно в условиях автосервиса, когда требуется быстрый доступ к инструменту. По верхним углам полотна расположены люверсы для подвешивания набора к стене. В набор входит четыре съемника, два для внешних колец, два для внутренних. Как и в предыдущем наборе, съемники имеют средний размер. Так же, как и в предыдущем наборе, каждый из видов съемников имеет как прямую, так и загнутую форму губок.

Российский производитель инструмента Дело техники поставляет свой набор съемников, так же как и KING TONY, на матерчатом полотне с кармашками. Удобства такой поставки инструмента мы описали выше. Так же как и в двух предыдущих наборах, в наборе у российского производителя присутствует четыре съемника. Естественно, два для внешних колец, два для внутренних. Видимо, для производителей съемников стало стандартом де-факто комплектовать свои наборы съемниками с прямыми и загнутыми губками для каждого из видов, Дело техники поступает точно также. Единственное отличие этого набора от двух предыдущих только в том, что два съемника имеют больший размер, чем у других производителей. В некоторых ситуациях, наличие чуть большего съемника способно сильно упростить жизнь.

Вывод. Каждая из этих марок зарекомендовала себя как качественный производитель инструментов. Как видно из сравнения, наборы съемников этих трех производителей практически одинаковы по комплектациям. С помощью любого из этих наборов вы сможете выполнять 95% работ со стопорными кольцами. Что же купить? Тут скорее вопрос вкуса и естественно цены.

Щипцы для стопорных колец

Стопорные кольца — довольно распространенный вид крепежа, который используется в автомобилестроении и других областях легкой и тяжелой промышленности.

Обычно они предназначены для фиксации деталей на валах или отверстиях других деталей. Различаются на внешние и внутренние, в соответствии со способом крепления.

Так, например, внешние устанавливаются непосредственно на вал, а внутренние — на отверстия.

Это не совсем правильно с точки зрения терминологии, так как приспособление представляет собой щипцы. В настоящий момент производители предлагают широкий ассортимент такого инструмента, мы разберем плюсы и минусы каждого из типов и расскажем о самых интересных моделях.

Надеемся, эта информация поможет выбрать и купить съемник стопорных колец, который окажется наиболее удобным для решения ваших задач.

Конструкция и особенности съемников стопорных колец

Итак, съемники стопорных колец представляют собой разновидность шарнирно-губцевого инструмента. Они обладают классической конструкцией — две рукоятки с губками соединены между собой при помощи шарнирного соединения. Их ключевое отличие — исполнение рабочего профиля.

Губки инструмента представляют собой наконечники, которые вставляются в пазы колец. Причем они могут отличаться между собой по определенным конструктивным особенностям. Наибольшее распространение получили следующие виды:

  • Съемники стопорных колец так называемого «японского типа», для которых характерна крайне высокая прочность. Губки инструмента имеют заостренную форму с насечками. Объективно о недостатках данного вида: в редких случаях наконечники могут ненадежно фиксироваться в пазе.
  • «Европейский тип» имеет на конце рабочей части специальную фаску, за счет которой достигается достойная фиксация кольца. Главный недостаток евротипа — такая конструкция существенно ослабляет наконечник, что приводит к меньшей долговечности инструмента.
  • Также встречаются съемники стопорных колец с впрессованными наконечниками из твердосплавной стали. Такие приспособления лишены вышеописанных недостатков, однако и цена на них значительна выше стоимости двух предыдущих типов.

Классификация съемников стопорных колец и их характеристики

К ключевым характеристикам щипцов для стопорных колец относятся:

  • Диапазон захвата губок.
  • Длина рукояток. Определяет усилие, которое может передать инструмент. Чем больше длина рукояток, тем с большим усилием щипцы могут воздействовать на кольца.
  • Материал изготовления. Напрямую влияет на прочностные характеристики приспособления. Рекомендуем щипцы из усиленных сплавов, таких как хром-ванадиевый.

Что касается классификации, то все щипцы для стопорных колец делятся на два вида: сжим и разжим. Также имеет значение форма наконечника — она может быть прямой или загнутой. Таким образом, все съемники можно классифицировать на четыре вида:

  • Прямые на сжим (для внутренних).
  • Прямые на разжим (для внешних).
  • Загнутые для внутренних.
  • Загнутые для внешних.

Наборы и универсальные съемники стопорных колец со сменными губками

Для достижения наибольшей эффективности и для комфортной работы с кольцами разного типа лучше всего купить набор съемников стопорных колец или универсальное приспособление со сменными губками:

  • Наборы.

    В таком случае пользователь получает четыре пары щипцов с разным видом наконечников (загнутые и прямые) как для внешних, так и для внутренних колец.

  • Универсальные приспособления.

    На рукоятки таких съемников могут устанавливаться различные губки — прямой или загнутой формы, работающие на сжим или разжим.

Рекомендуем обратить внимание на наиболее продвинутые и функциональные модели, такие как универсальный съемник стопорных колец Licota ATB-0100. Они обладают уникальными преимуществами, в числе которых:

  • Переключения режима сжима на разжим осуществляется при помощи специального рычага, благодаря чему увеличивается скорость работы.
  • В комплект входят сменные губки, что обеспечивает снятие и установку съемником стопорных колец различного размера.
  • Наконечники щипцов выставляются и фиксируются в любом положении от 0 до 180 градусов, за счет чего приспособление можно использовать в самых неудобных и трудных для доступа местах.

Виды стопорных колец

Изготавливают различные разновидности стопорных колец, выбор проводится с учетом классификации и размеров. Наибольшее распространение получили следующие виды стопорных колец:

  1. Внутренние. Эти стопорные кольца на территории России в соответствии с двумя стандартами: ГОСТ 13943 и ГОСТ 13941. С ушками встречаются намного чаще, так как он рассчитан на большую осевую нагрузку. Однако, более сложная форма повышает стоимость изделия. Предназначение заключается в исключении вероятности смещения внутренних деталей, надежность фиксации существенно повышается.
  2. Наружные. Эти изделия также изготавливаются в двух вариантах исполнения. На производственной линии учитывается два стандарта: ГОСТ 13940 и ГОСТ 13942. Предназначение изделия заключается в фиксации различных деталей круглой формы, местоположение остается неизменным относительно оси. Для предотвращения вращения применяются многие другие крепежные элементы.

Данная классификация связана с тем, где именно фиксируется подобный элемент на момент эксплуатации. Примером можно назвать то, что внутренние устанавливаются в отверстии изделия, наружные на валах. В некоторых случаях изделие имеет специальную проточку, предназначенную для фиксации стопорного кольца.

Также классификация проводится по конструктивным признакам. Применение технологии литья позволяет получить самые различные изделия. Для достижения определенных свойств дополнительно проводится механическая обработка, а также термическая и химическая обработка для повышения основных характеристик. Выделяют следующие варианты исполнения:

  1. Пружинные упорные плоские эксцентрические внутреннего и наружного применения.
  2. Упорные наружные и внутренние.
  3. Стопорные кольца наружного и внутреннего применения со специальными лапками.
  4. Варианты исполнения со специальными гнездами для крепления.
  5. Кольца, изготавливаемые из проволоки с круглым сечением.

Самое большое распространение получило пружинное изделие, которое получается при применении специального сплава. Наружное и внутреннее ГОСТ 13943 могут иметь различный диаметр. Также часто применяется стопорное кольцо метизы и спиральное осевое наружное, все зависит от конкретных условий эксплуатации.

Конструктивные отличительные признаки во многом определяют эксплуатационные характеристики. Отличия между эксцентрическими и концентрическими вариантами исполнения заключаются в следующем:

  1. При изготовлении первого варианта исполнения толщина сечения остается неравномерным.
  2. Толщина увеличивается возле краев. За счет этого можно быстро определить эксцентриковый вариант исполнения, который рассчитан на большую нагрузку.
  3. В самом расширении находятся специальные отверстия.

Подобный вид детали характеризуется тем, что имеет своеобразные уши. Вариант исполнения концентрического типа не имеет ушек, при этом ширина сечения остается неизменной. Эксцентрические варианты исполнения рассчитаны на большую осевую нагрузку, оба хорошо сбалансированы. При изготовлении учитывается тот момент, что на поверхность может оказываться агрессивное воздействие самых различных веществ. Именно поэтому при изготовлении применяются следующие сплавы:

  1. Рессорно-пружинная сталь 65Г. Она обходится намного дешевле, применяется при создании самых различных изделий, которые должны обладать упругостью.
  2. Рессорно-пружинная сталь с повышенными эксплуатационными характеристиками 60С2А, которая имеет большое количество легированных примесей.
  3. Жаропрочный материал с повышенной коррозионной стойкостью 40Х13. Она подходит для эксплуатации в тяжелых эксплуатационных условиях. Жаропрочность позволяет использовать кольцо при воздействии жара. Повышенная концентрация углерода определяет твердость поверхностного слоя.

За счет добавления в состав хрома обеспечивается повышенная устойчивость к воздействию влаги и некоторых других химических веществ. В некоторых случаях могут использоваться другие сплавы, которые характеризуются повышенными эксплуатационными характеристиками. Большое распространение получили стопорные кольца, на поверхности которого кадий и цинк, способные существенно повысить защиту поверхности от воздействия окружающей среды.

Классификация также проводится по типу применяемого материала при изготовлении. Довольно большое распространение получили варианты исполнения из проволоки, так как она обходится намного дешевле. В этом случае поперечное сечение круглое. Также в качестве основного материала может использоваться стальная лента, которая имеет прямоугольное сечение. Эти и многие другие характеристики регламентируются стандартами ГОСТ и DIN.

Съемники для стопорных колец какими они бывают

Для установки или снятия стопорных колец применяются щипцы, их еще называют съемниками. Конструктивно съемники стопорных колец состоят из следующих частей:

  1. Рукоятки, которые соединяются при помощи шарнирного соединения
  2. Губки — рабочие или исполнительные органы, которые расположены по другую часть рукояток. В действие губки приводятся за счет прикладывания физических усилий на рукоятки
  3. Пружинные механизмы — это еще один важный элемент устройства съемников, которые бывают двух типов — разжимные и сжимные. Реализуются эти действия за счет применения пружин сжимающего и отталкивающего действия

В зависимости от назначения съемники имеют разную конструкцию, поэтому перед тем, как купить круглогубцы, необходимо разобраться с отличительными особенностями. Круглогубцы классифицируют на виды:

  • Для установки и снятия колец внешнего типа — такие щипцы еще называются сжимные или работающие на сжим. Чтобы снять или установить кольцо стопорное внешнего вида, необходимо его сжать, уменьшив диаметр, и после этого посадить в паз. Отличительная особенность разжимного инструмента в том, что его губки в неработающем виде разведены друг от друга, а при воздействии на рукоятки будет происходить их сжатие
  • Для монтажа и демонтажа устройств внутреннего типа — если ушки находятся снаружи, тогда разжима применяются съемники со сжатыми губками. Чтобы снять деталь, необходимо расположить губки внутри ушек, а затем воздействуя на рукоятки, произвести их разжим с последующим демонтажем крепежных элементов

https://youtube.com/watch?v=ph9_eAhrOgM

В процессе работы могут понадобиться не только сжимные, но и разжимные съемники. Усилие, прилагаемое к рукояткам инструмента, должно быть незначительным, иначе можно испортить деталь. Производители выпускают также универсальные инструменты, которые оснащены специальным переключателем, позволяющий выбрать нужный режим в зависимости от типа снимаемой детали.

Разобравшись с устройством инструмента в зависимости от его назначения, следует также отметить, что классифицируются устройства по типу направления губок:

  • Прямые — обычные, когда губки расположены в одной плоскости с рукоятками
  • Изогнутые — конечная часть губок имеет изгиб на 90 градусов, который служит для удобства применения инструмента, когда доступ к детали ограничен

Именно поэтому в наборах обычно присутствует 4 типа съемников. Однако и это еще не все, так как инструменты различаются по толщине губок. Чтобы сориентироваться с выбором щипцов для стопорных колец, рассмотрим их основные технические параметры.

Как снять стопорное кольцо: технология и инструмент: виды, приемы, характеристика

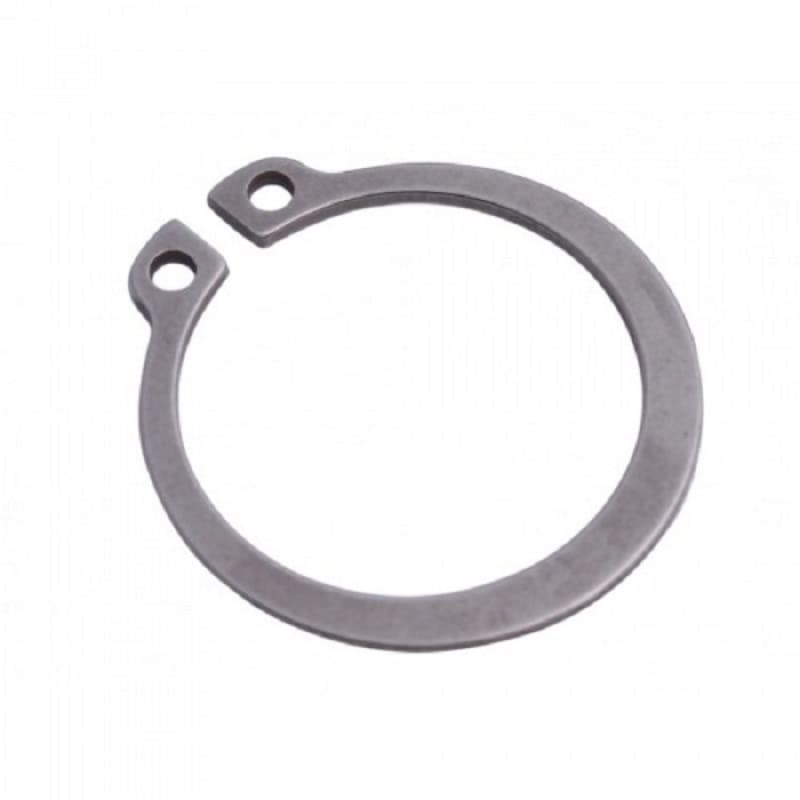

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции. Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта. Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

Стопорные кольца делают из высококачественной пружинной стали, оно имеет узкий сквозной разрез и две площадки по его краям, которые называют ушками. В площадках проделаны отверстия, взяв за которые, разрез можно уменьшать или увеличивать. При этом изменяется длина окружности изделия. На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии. Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

  • Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
  • Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Как снять стопорную шайбу?

После того, как стопорная шайба устанавливается в соединение, ее затягивают, из-за чего возникает сила трения, так как метиз стремиться выпрямиться. С одной стороны, это хорошо, поскольку такой принцип действия препятствует произвольному откручиванию шайбы. А вот с другой, снять такое изделие в случае необходимости будет очень непросто. Особенность демонтажа этого элемента состоит в том, что его нужно немного сдвинуть с места, чтобы ослабить усилие. Для этих целей можно использовать любой плоский инструмент, который нужно поместить в разрез. Однако, если шайба не поддается, то в ход придется пустить «тяжелую артиллерию» в виде молотка и зубила, при помощи которых метиз нужно будет выбить. Стопорные шайбы не предусматривают многократного использования. Даже если у Вас получиться аккуратно извлечь ее, то применять данное металлоизделие во второй раз не рекомендуется.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Монтаж и демонтаж стопорных шайб

Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.

При затяжке соединения она сжимается, чему препятствует ее упругость.

В итоге создается сила трения, препятствующая самораскручиванию соединения.

Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.

Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.

Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.

Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.

Читать также: Держатель для телевизора на стену своими руками

Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.

Тема раздела Электродвигатели, регуляторы, мотоустановки в категории Cамолёты — Электролеты

; пока ковырялся в двигателе турниги сломал стопорное кольцо (вроде это так называется) чем-то заменить можно? Диаметр вала 3 мм. Они .

Опции темы

Основные способы снятия стопорных колец

Механики выделяют три основных метода установки стопорных креплений:

  • Ручной. Самый распространенный в обиходе.
  • Механический. Для того, чтобы поставить внешнее кольцо, используется установочный конус, равный по диаметру валу и отцентрованный по нему. Специальным толкателем деталь двигается по конусу к месту установки, соскальзывая с конуса в паз.
  • Автоматический. При массовом производстве на автоматизированных линиях детали ставятся гидравлическими или пневматическими приводами.

Среди умельцев распространено множество способов, как снять стопорные кольца без инструмента, специально для этого предназначенного. В ход идут шила, гвозди, тонкие крестовые отвертки и другие подручные средства.

Их концы обтачивают под цилиндр, с диаметром, чуть меньше отверстия в ушках.

Модифицируют и пассатижи, в боковых поверхностях губок, у самого конца сверят отверстия, в которые вставляют отрезки закаленного прутка подходящего диаметра. Таким способом разрезную стопорную шайбу можно как снять, так и поставить обратно.

Часто возникает вопрос: как снять стопорные кольца без ушек? Для этого понадобится две отвертки. Одной следует разжимать стопор в его разрезе так, чтобы его диаметр немного увеличился, и оно частично вышло из паза. Второй отверткой нужно подхватить один из концов кольца и вытащить его на поверхность вала. Первой отверткой нужно подхватить этот конец, не давая ему соскользнуть обратно в паз. Второй отверткой нужно провести по пазу, чтобы вытащить из него оставшуюся часть стопорной шайбы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Загрузил: Владислав Чиков

Длительность: 4 мин и 31 сек

Битрейт: 192 Kbps

Разборка Сборка Стартера Одеваем Шайбу На Стопорное Кольцо

Установка Стопорного Кольца Полуоси На Ниву

Быстросъёмное Соединение Ремонт

165 Замена Втулки Стартера На Жигулях Самаре 2

Ремонт Стартера Bosch

Щипцы Для Снятия Стопорных Колец

Ремонт Стартера Bosch 24V На Daf Man Iveco Сапог

Ремонт cтартеров и генераторов

Принцип Работы Стартера

Ремонт Стартера Ооо Стартерок

Ремонт Стартера От Vw Passat B5 Bosch 0001 107 068

Замена Бендикса Стартера

Смазка Втягивающего Реле Стартера

Самоделка Одеваем Шайбу На Стопорное Кольцо Стартера

Как Реставрировать Бендикс Стартера Ауди 80 2015

Бендикс Стартера Обходиться Сделай Сам

Sdelaj Sam! Pljus interesnoe!

Как Должна Работать Вискомуфта На Холодной Машине Вязкостная Муфта

Пособие По Ремонту Стартера

Доработка Стартера Нивы

Я Инопришеленец Твой Е Тик Ток

Naqshe Tudo Ey Yor

Скачать Ars N Магистраль

Халид Аль Хибши

Soheil Rahmani Adel Miad Na Mp3 Скачать

Гиорги Дарахвелидзе Vs Самуэле Грилли Vs София Шафир Батарейка Бои Голос Страны 9 Сезон

Энг Зур Маруза Бола Тарбияси

Хочу Тебя Не В Смысле Переспать

Shukurulloh Domla Maruzalari 2019

Nury Meredow Mp3 Toy

Еще Одна Ночь Мы Растворимся В Темноте

Hatyja Hemra Rejepow

Georgia 777 Минусовка Mp3

Falling Down Lvd Feat Noemi Merino

Верила Верю Сергей И Елена Пушкины

21 Savage Acapella

Как Одеть Стопорное Кольцо На Валу Бендикса

Ny1 News Soccer Kids Nyc

Дискотека В Машине Супер Драйв 2019 Прикольные Песни 2019

8 Ball Pool How To Win Singapore Dragon Tournament

Thailand Lottery Best 4Pc Paper 2 3 2018

Лучший Новогодний Сборник Песен 2020 Для Вас Слушайте И Наслаждайтесь Лучшие Песни Музыка

La Skin Mas Rara De Todo Brawl Stars Mortis Bruja Nocturna Withzack

Mvko Titan Ft Witchouse 40K

Big Room Only Drops 1 2020 Movieclips Oficial

Установка Гидромуфт В Кпп Т 150К

Мортал Комбат Скорпион Vs Нуб Сайбот Mortal Kombat Scorpion Vs Noob Saibot

Джейсон Стейтем 10 Лучших Фильмов Jason Statham

Автодом Дом На Колесах Adria Sport A660Sp В Санкт Петербурге

Never Summer Peacemaker 2020 Snowboard Review

Все Клипы Сидоджи Дубоshit И Грязный Рамирес Magnitude

Oh Carol Merengue Line Dance

The Top 25 Anime Openings 27 De Octubre 2019 Top 254

266 Медитация От Целителя Пантелеймона

Роблокс Дэнс Клип Мохито Разрывай Танцпол

Самый Дорогой Туарег За 7 Млн Тест Драйв Новый Vw Touareg 2019

Снятие стопорных колец

Снятие стопорных разрезных шайб проводится двумя основными методами:

  • С частичной разборкой основного механизма. При этом узел, содержащий кольцо, демонтируется. Он фиксируется в тисках или другом зажимном приспособлении на рабочем столе, и снимать деталь можно в удобных условиях теплой и хорошо освещенной мастерской.
  • Без частичной разборки. Удел, подлежащий ремонту, не демонтируется, его разборка и замена деталей происходит в менее удобных условиях, зачатую на открытом воздухе.

https://youtube.com/watch?v=_iqa7p-b68g

И в том, и в другом случае снять стопорную деталь лучше с использованием специальных съемников, соответствующих типу и размеру стопорного крепления.

Если же их по каким- либо причинам нет под рукой, умельцы приспосабливают тот или иной универсальный инструмент или дорабатывают его, изготавливая съемник своими руками. Такой подход может быть оправдан, если требуется срочно снять одно или два кольца. При больших объемах работ съемники заводского производства демонстрируют свое превосходство по целому ряду признаков:

  • прочность;
  • надежность;
  • удобство и скорость работы;
  • безопасность.

Опытные мастера сформулировали ряд рекомендаций, как снять стопорную шайбу со ступичного подшипника передней подвески:

  1. Стойка снимается с автомобиля и зажимается в тиски.
  2. Молотком выбивается ступица.
  3. Легкими постукиваниями малого молотка по бортику внутреннего стопорного кольца ослабляется его контакт с пазом.
  4. Далее подходящим по типу и размеру кольцесъемником нужно снять кольцевое крепление. При отсутствии штатного инструмента некоторые умельцы ухитряются снять стопор двумя тонкими отвертками.
  5. После выпрессовки и замены подшипника нужно проверить его положение: передний торец должен быть на уровне дальней стенки паза для установки стопорной детали.
  6. Съемником сжимается кольцо и подносится к пазу. После совмещения по всему периметру рукоятки понемногу ослабляются, и деталь встает на место.

Рекомендации, как снять задний ступичный подшипник, и его стопорное кольцо, выглядят следующим образом:

Снять колесо и тормозной барабан.
Плоской отверткой осторожно поддеть и снять сальник.
Кольцо снять с внутреннего диаметра подходящим по размеру и типу съемником.
Снять внутреннюю обойму подшипника.
Выбить внешнюю обойму легкими постукиваниями по бородку и снять ее.

После смазки или замены подшипника собрать узел в обратном порядке.

Съемники для ремонта автомобилей

При сборке и разборке многих частей автомобиля, в первую очередь тех, в которых используется сборка частей на «тугой посадке», почти нельзя отказаться от применения специализированных приспособлений и инструмента для демонтажных работ.

Подобные приспособления нужны для демонтажа подшипников, шестерен и так далее, которые монтируются как на разнообразные оси, так и в посадочные места. В каких-то случаях будет можно использовать стандартный ручной инструмент, например, монтировки, но в большинстве нужно работать более сложными устройствами.

Существует три основные схемы приложения усилия, которые имеют место при работе данного инструмента. Схемы требуют создания встречного усилия. При их реализации главным элементом является центральный силовой болт, вращением которого создается это встречное усилие. В мощных моделях силовой болт дополняется гидравлическим цилиндром.

Обязательные части инструмента являются захваты. Существует два типа:

  1. Захваты, которые захватывают за счет силы создаваемой болтов или гидравлическим цилиндром;
  2. Захваты, которые захватывают детали с помощью спецприспособлений, в самом простом варианте это резьбовое соединение;

Когда у снимаемой детали нет точки, к которой можно применить встречную силу, используются съемники, в которых эта сила возникает за счет скользящего по оси молотка. Воздействуя на прилив на оси, молоток подает эту силу на захваты. Такой инструмент называют ударным, а болта в них нет.

Унификация многих деталей этого демонтажного инструмента различного назначения позволяет, применяя сменные или переставные детали и узлы, собирать на одной основе различные по назначению и способу применения приспособления.

Бывают:

  1. Универсальные;
  2. Съемники подшипников;
  3. Съемники ступиц;
  4. Гидравлические прессы;
  5. Специализированые.

Универсальные:

  1. Механические;
  2. Гидравлические

Специализированные:

  1. Съемники шаровых опор(шарниров);
  2. Опорных пружин подвески;
  3. Рулевых тяг;
  4. Масляных фильтров;
  5. Для форсунок;
  6. Шкворней;
  7. Шрусов;
  8. И другие.

Высокие нагрузки, возникающие при их применении, заставляют обращать особое внимание на качество их изготовления. Обычно используют высокопрочные легированные стали, а наиболее ответственные детали формируются ковкой

Для изготовления силовых болтов применяются более прочные стали, чем для обычных резьбовых крепежных деталей. Такие высоконагруженные детали, как: силовые болты, захваты или наконечники захватов — обычно поставляются как запасные части.

По тем же причинам, из-за высоких нагрузок, необходимо соблюдать ряд предосторожностей, чтобы избежать травм при внезапном разрушении демонтируемой детали или самого приспособления

Выбирать инструмент следует со всей тщательностью

В первую очередь следует обращать внимание на прочность и жесткость конструкции в целом. Не менее важны и незначительные, на первый взгляд, детали, например особенности конструкции губок и их захватов, люфты в соединениях узлов и т.п

Также следует обращать внимание на культуру изготовления, как отдельных деталей, так и инструмента в целом.

Обращайтесь к онлайн-консультанту или по телефону, и мы подберем для Вас необходимый съемник!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
