Как собрать фрезы на мотоблок брайт

Типы фрез для мотокультиватора – разновидности и описание

Все имеющиеся в продаже фрезы для культиваторов поддаются определенной классификации.

На рынке встречается оборудование таких типов:

фрезы, оборудованные саблевидными ножами – приспособления этого типа считаются наиболее популярными среди покупателей. Высокая эффективность и производительность таких конструкций доказана несколькими десятками лет и массой довольных фермеров. В число основных преимуществ таких фрез входит их оптимальная форма, материал изготовления и методы их обработки. Они обладают разборной конструкцией, что позволяет быстро заменить сломанную деталь. Сегодня саблевидными фрезами комплектуется практически каждый культиватор Крафтсман, Нева и Hyundai;

фрезы типа «гусиные лапки» — оборудование этого типа вошло в активное применение сравнительно недавно. Такие приспособления хорошо справляются с обработкой твердых типов грунтов, целины с одновременным удалением высоких сорняков. Высокой прочности и надежности фрез удалось достичь за счет их неразборной конструкции. Основным минусом таких приспособлений является материал, из которого они изготовлены – для большинства фрез типа «гусиные лапки» производители используют углеродистую сталь, которая гораздо легче поддается деформации при вспашке тяжелых глинистых грунтов. Тем не менее, почвенные фрезы типа «гусиные лапки» довольно просты в ремонте и сварке. Оборудование этого типа сегодня входит в комплектацию культиваторов производства компаний Caiman, Ока, Авангард и Каскад.

При выборе фрез для культиватора обязательно следует учитывать тип обрабатываемой почвы. От этого зависит эффективность и длительность практического применения выбранного оборудования.

Заточка самодельной фрезы

Изготовленные своими руками почвофрезы нужно заточить. Для этого понадобится болгарка с алмазным кругом, диаметр которого 125 миллиметров. Точильный станок трудно использовать из-за размеров и направления изгиба ножей. Некрупные ножи могут быть заточены мелкозернистой наждачной бумагой.

Правила заточки ножей на самодельном оборудовании:

  • Ножи можно точить только под углом 45°. Предварительно определяется сторона углубления в грунт;
  • Не нужно снимать много металла, достаточно 1-2 заточек в сезон. Частота заточки может измениться в зависимости от интенсивности эксплуатации и типа обрабатываемого грунта.

По окончании работ почвофрезы следует очищать от земли, растений и других загрязнений. Используют тряпку или щётку, не подходят различные очистители. Если фрезы будут храниться долгое время, ножи смазываются солидолом, а для концов вала используют графитную смазку.

Самодельные фрезы можно устанавливать на культиваторы Крот, Кентавр и многие другие.

Разновидности фрез для мотоблока

Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.

Общее устройство фрезы можно охарактеризовать как набор почвообрабатывающих пластинчатых ножей, размещенных под разными углами на лопастях, приваренных или закрепленных крепежными изделиями к вращающейся оси.

Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.

Выделяют 2 разновидности фрез:

  • активные, или саблевидные;
  • гусиные лапки.

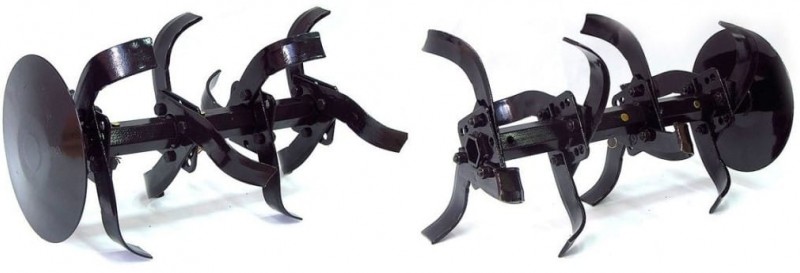

Активные саблевидные

В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.

Почвофреза для мотоблока имеет разборную конструкцию, поэтому установка, обслуживание, ремонт и транспортировка максимально просты.

На вращающуюся ось вместо колес устанавливаются блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода различно: 2, 3 и более единиц. На количество ножей и ширину модуля влияет масса техники и ее мощность.

Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.

В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.

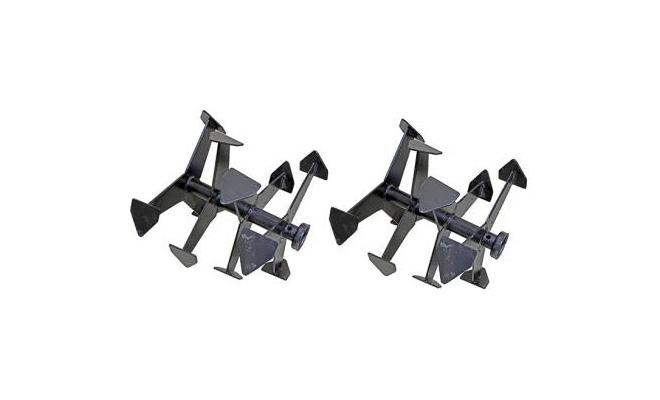

Гусиные лапки

Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.

Заводские стандартные фрезы имеют такие размеры:

  • ширина ножей — 41 см;
  • длина реза — 38 см;
  • высота орудия — 38 см;
  • вес — 16 кг;
  • номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.

Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.

Как собрать фрезы для мотоблока

Заводская фреза устанавливается, согласно инструкции по сборке. Для удобства работы пользуются специальными Х-образными козелками высотой 50 см, выполненными из дерева. Мотоблок устанавливают на сошник. Угол наклона должен составлять не менее 45°. Под рукоятку руля подставляют козелки и снимают колесо.

При сборке фрезы необходимо помнить, что оборудование состоит из правой и левой частей, которые скрепляются так, чтобы при движении техники вперед ножи своими режущими кромками входили в землю. Поэтому этот блок крепится по ходу движения.

Перед установкой фрезы на мотоблок своими руками необходимо проверить, чтобы пазы и отверстия на лопастях и лепестках навески соответствовали друг другу по диаметру. При неправильной схеме сборки мотокультиватор во время эксплуатации будет отклоняться от выбранного направления, процесс фрезерования обрабатываемой поверхности станет затруднительным.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

  • Ножи типа «гусиные лапки»
  • Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

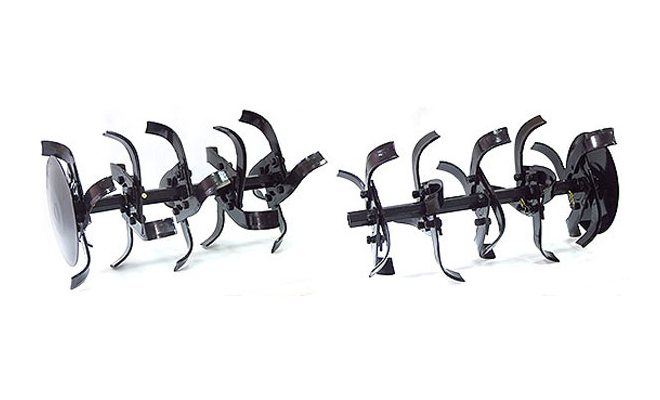

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

  • ширина – 40 см;
  • длина – 37 см;
  • высота – 38 см;
  • масса – 16 кг;
  • допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

  • металлическая трубка с диаметром в 42 мм;
  • сварочный аппарат;
  • шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

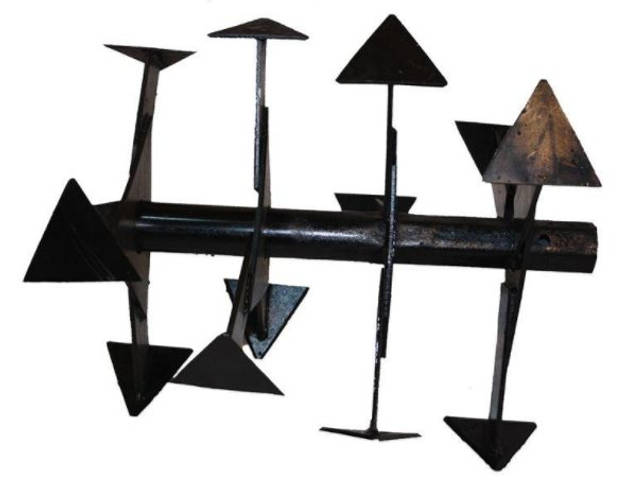

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Фрезы для мотоблока

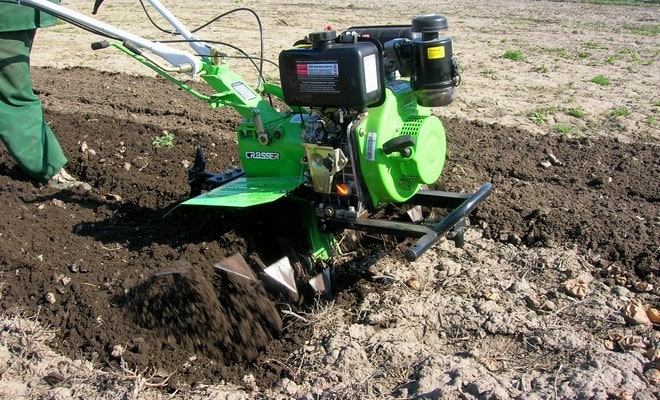

Фрезы выполняют основную роль при вспашке, а точнее, при культивировании земли. От выбора фрезы зависит качество обработки почвы, трудоемкость этой работы, легкость управления мотоблоком, нагрузка на двигатель и на редуктор, разнообразие видов обработки почвы и некоторые другие факторы.

Описание фрезы-культиватора для мотоблока

Фрезы-культиваторы имеются в комплекте практически любого мотоблока или мотокультиватора. Однако при необходимости увеличения ширины или глубины обработки почвы могут потребоваться и дополнительные фрезы.

Фрезы дополнительные для мотоблока Нева    позволяют улучшить и ускорить процесс перемешивания и обработки почвы. При этом они способствуют продвижению мотоблока вперед. Изменяя число фрез можно варьировать ширину рыхления с целью оптимизации нагрузки и увеличения срока службы мотоблока.

На тяжелой глинистой земле лучше ограничиться двумя парами фрез, тем более при обработке целинных участков. Добавлять фрезы-культиваторы вполне возможно и даже желательно на ранее обработанных участках с легкой почвой.

Менять глубину фрезерования можно при помощи регулируемого сошника – прочного стального якоря, устанавливаемого вертикально в узел сцепки культиватора. При этом максимальная глубина рыхления определяется диаметром фрезы.

Разновидности фрез

При приобретении фрез прежде всего возникает вопрос, какие фрезы лучше для мотоблока. В настоящее время основное распространение в России получили два вида конструкции:

  1. фрезы с саблевидными ножами;
  2. фрезы типа «гусиные лапки».

Фрезы с саблевидной формой ножей наиболее популярны и фактически  являются стандартом. Их эффективность доказана несколькими десятками лет. Следует отметить, что фрезы для мотоблока Нева, идущие с ним в комплекте, имеют как раз саблевидную конструкцию.

Очевидным достоинством таких фрез, кроме оптимальной формы, являются  материал и способ их обработки. Поскольку эти ножи для мотоблоков изготавливаются из высококачественной углеродистой стали, они обладают большой прочностью.

Конструкция данных фрез разборная, потому что сталь, из которой они изготовлены, невосприимчива к сварке.

С недавнего времени для культивирования почвы стали применяться также фрезы для мотоблока типа «гусиные лапки». Фреза гусиные лапки хорошо зарекомендовала себя на обработке более твердых почв. Конструкция таких фрез сплошная, то есть неразборная, что усиливает их прочность.

Основные параметры фрез для мотоблока «гусиные лапки»:

  • длина         38 см;
  • ширина      41 см;
  • высота       38 см;
  • рабочая скорость          2-5 км/ч;
  • масса          16 кг.

Преимущества гусиных лапок проявляются в специфике их применения. Так, например,  они очень хороши при обработке целины и борьбе с сорняками (меньше подрезают корни).

Недостатком же их является  то, что они изготовлены из углеродистой  стали  обычного качества, поэтому,  прочность этих фрез намного меньше. Но зато данная марка стали легко поддается сварке, а фрезы – ремонту.

Стоит иметь в виду, что при значительных нагрузках (глина, целина) велика вероятность изгиба или поломки такой фрезы. И в этом случае для ремонта фрезы для мотоблока гусиные лапки потребуется как минимум сварочный аппарат.

 Как собрать фрезу на мотоблок

Установка фрез на мотоблок обычно не представляет особых трудностей, главное, правильно собрать фрезу для мотоблока и не перепутать направление вращения. Заточенная сторона должна вгрызаться в землю.

Для крепления фрезы на ось выходного вала редуктора мотоблока применяется специальный стопор (шплинт).

Схема сборки фрез на мотоблок

Иногда спрашивают, как заточить ножи на мотоблоке? Поскольку фреза почвенная является самозатачивающимся инструментом, то ее дополнительная заточка обычно не требуется и даже может быть вредна.

Иногда возникают сложности при установке фрез в одиночку. Так вот, для того, чтобы  в одиночку поменять колеса мотоблока Нева мб2 на фрезы (или просто, чтобы  снять колесо) можно использовать нехитрое приспособление – деревянные Х-образные козелки высотой примерно 50 сантиметров.

Опирая мотоблок на сошник, наклоняем его на угол в 45 градусов и подставляем козелки под рукоятку руля. Теперь можно спокойно снимать колесо.

Купить фрезы на мотоблок Нева можно во многих специализированных магазинах и в сервисных центрах. При этом фреза на мотоблок Нева стоит не дороже 3000 рублей, что вполне доступно для обычного владельца мотоблока Нева.

Типы фрез для мотокультиватора

Если правильно подобрать фрезу, можно не покупать плуг. При фрезеровании управлять культиватором очень легко, нет большой нагрузки на оператора. Выбираются фрезы на культиватор в зависимости от мощности техники и типа вспахиваемой почвы.

Выделяют три основных вида почвофрез:

  • Заводские. Ими комплектуется большинство машин. Они бывают собранного и разобранного типа. Ось с приваренными пластинами и прикреплёнными саблевидными ножами. Две-три идентичные секции соединяются болтами. От их количества зависит ширина культивирования. Заводские фрезы справятся с предварительно обработанными участками;
  • Гусиные лапки. Конструкция неразборная – количество секций подбирается под себя. С помощью таких фрез обрабатываются твёрдые грунты, перебиваются остатки растений. Снижена нагрузка на редуктор. Культиватором легко управлять. Фреза «гусиные лапки» отлично подходит для техники с системой охлаждения воздухом;

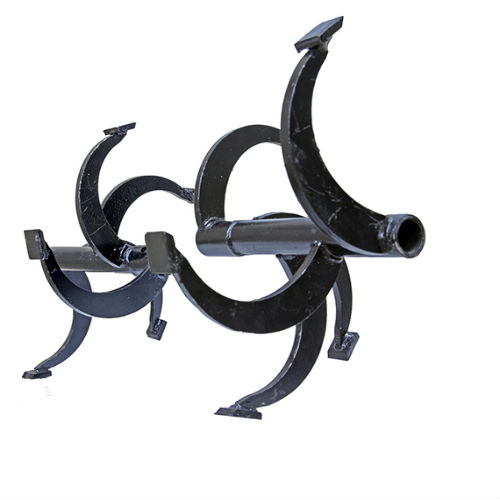

  • Целина. Фреза отлично подходит для обработки целины, вспахивания грунта на большой глубине, разрыхления почвы. Конструкция надёжная и прочная.

Зачастую заводской фрезы недостаточно. Для повышения урожайности, снижения нагрузки на технику и экономии времени стоит приобрести «Гусиные лапки». Для тяжёлой разработки целины больше подойдут почвенные фрезы «Целина».

Купите мотоблок BRAIT 68 на RUmig.ru

Доставка мотоблока до дома в 447 городах России: в Екатеренбурге, Новосибирске, Воронеже, Белгороде, Москве, Рязани, Красноярске, Брянске, Нижнем Новгороде, Курске, Тюмени, Чебоксарах, Перми, Орле, Уфе, Калуге, Ярославле, Кемерово, Крыму, Саратове, Туле, Ульяновске, Кирове, Казане, Пензе, Томске и т.д.

Мотоблок BRAIT BR-68 (колеса 4×10)(7лс) используется для выполнения большего спектра работ, применяется для окучивания почвы, вспашки, транспортировки различных грузов до 700 кг. Мотоблок BRAIT BR-68 (колеса 4×10)(7лс) подойдет для выполнения всех видов сельскохозяйственных работ. Мотоблок BRAIT BR-68 (колеса 4×10)(7лс) может использоваться для культивирования почвы фрезами, которые идут в комплекте, обрабатывать целину плугом, а также снизить время и силы, при кошении травы и уборки снега с помощью навесного оборудования.

Если вас интересуют Мотоблоки BRAIT, но вы не можете определиться с выбором или у вас возникли вопросы по технической части и условиям покупки, свяжитесь с сотрудником магазина.

Отзывов к этому товару еще нет. Будьте первыми!

Нужно ли точить фрезы на мотоблок – разбираемся вместе

Дать однозначный ответ на этот вопрос достаточно сложно в виду нескольких факторов. Во-первых, большое значение имеют рекомендации производителя фрез. Некоторые компании, занимающиеся выпуском высококачественного оборудования для вспашки почвы, не советуют выполнять заточку режущих элементов, так как это приведет к ухудшению эффективности фрез и потере гарантии на их обслуживание. Другие производители, наоборот, рекомендуют обязательно точить фрезы перед каждым сезоном эксплуатации мотоблока.

Второй важный фактор – это результат, который может принести заточка фрез. Единственный, но очень важный плюс, который дает данная процедура – это легкость в процессе культивации, ведь заостренным режущим ножам будет гораздо легче углубляться в грунт и эффективно вспахивать его. К минусам заточки относиться необходимость каждый раз выполнять демонтаж и установку оборудования на мотоблок. Еще один очень важный недостаток – это способность фрез измельчать глубоко спрятанные в земле корни сорняков, что приведет к их интенсивному вегетативному размножению по всей площади огорода.

Третий фактор – это тип обрабатываемой почвы. Если почвофреза на мотоблоке используется преимущественно в целях обработки твердых глинистых грунтов и целины, то заточка режущих ножей поможет быстрее и качественнее вспахать такую землю. Если же грунт на огороде мягкий, то точить используемый комплект фрез, как правило, не нужно.

Все перечисленные совету по изготовлению, установке и заточке приспособлений подходят для эксплуатации оборудования в паре с мотоблоками Нева МБ-1, МБ-2, а также сельскохозяйственными машинами марок МТЗ, Целина и агрегатов других импортных и отечественных производителей.

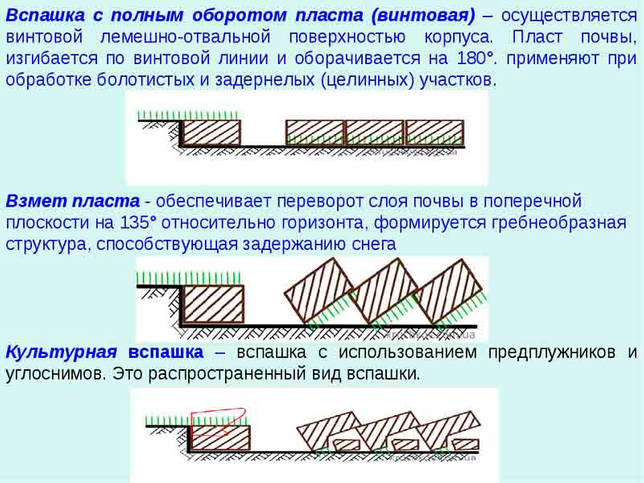

Глубокая обработка почвы

При освоении новых участков приходится осваивать целину. Обычно она обильно зарастает дерниной, многолетними травами и бурьяном. Справиться обычными инструментами с подобными территориями довольно сложно. Чаще прибегают к культивации с помощью глубокой обработки с оборотом пласта. При оборотной пахоте происходит подрезание части слоя, ее подъем и переворот вокруг собственной оси. В результате земля из нижнего слоя оказывается сверху. Сорные травы в течение определенного времени не могут расти. У культурных растений появляется фора для опережающего развития.

Подобную работу выполняют осенью. Корневища крапивы, пырея ползучего, одуванчика и иных сорняков подмерзают в ноябре-декабре, когда температура воздуха опускается ниже -15…-17 ⁰С (стабильного снежного покрова еще нет). В дальнейшем они теряют способность к росту.

В дальнейшем к подобному приему прибегают каждую осень. Через 2…4 года осенней зяблевой пахоты количество сорных трав на участке многократно сокращается.

Сторонники органического земледелия не соглашаются с подобным подходом. Но опыт нескольких столетий доказывает, что только такими агротехническими мероприятиями можно добиться очистки территории от сорняков. Иначе придется использовать химию для борьбы с сорными растениями.

Глубокая пахота позволяет:

  • обернуть пласт почвы и дать возможность растениям использовать для питания вещества, которые в течение сезона постепенно смещаются на нижние горизонты. Подобная операция позволяет снизить засоление грунта минеральными подкормками, а также сократить количество вносимых удобрений;
  • аэрация нижних слоев почвы способствует возникновению аэробных процессов перегнивания растительных остатков. Обычно в нижних слоях доступ кислорода воздуха ограничен. Поэтому создаются условия, когда перегнивание корней стержневого типа растягивается на несколько лет. Анаэробные процессы (без доступа воздуха) происходят с медленным накоплением гумуса;
  • при обороте пласта семена сорных трав оказываются в нижних слоях грунта, и прорастать они не могут. Оставшиеся на поверхности корни вымерзают. В результате резко понижается засоренность почв;
  • вымерзающие комки земли в зимний период легче крошатся весной. Образуется легкий рыхлый поверхностный слой, в котором культурные растения могут получать более обильное питание;
  • внесение органики перед пахотой позволяет организовать активное перегнивание навоза или сидератов, если их посеяли после уборки основных культивируемых культур.

Как правильно собрать и установить фрезы на мотоблок

Чтобы приступить к работе с мини-трактором, сначала собирают фрезы из стандартного набора. В него входят: 8 пар ножей (пара состоит из 1 левого и 1 правого ножа), крепежи (гайки, шайбы, болты).  В комплекте с деталями идет инструкция по сбору, которую внимательно изучают. Избежать проблем также помогут следующие рекомендации:

  • режущие элементы раскладывают попарно, чтобы дальше было легче определять правые и левые ножи;
  • ножи устанавливают на ось ротора перпендикулярно друг другу;
  • на одном блоке объединяют по 4 ножа и крепят их к редукторам;
  • проверяют правильность сборки;
  • затягивают крепежи.

Важно! Движение работающих режущих пластин всегда направлено против часовой стрелки.

При сборке следят за тем, чтобы активная заточенная часть врезалась в грунт при работе. Ошибки в балансировке оси приведут к тому, что машину при обработке земли будет заносить. Если не отклоняться от инструкции, сборка займет не более 60 минут, а деталь получится прочной.

Если с предыдущим этапом опытный дачник справляется в одиночку, то устанавливают собранную деталь на мотокультиватор обычно вдвоём. Это позволяет избежать травм, а также не повредить агротехнику. Сначала минитрактор поднимают. Руль подпирают готовыми козелками из дерева или сбитыми крест-накрест досками. Оптимальная высота опоры составляет 50 см. Если машина стоит устойчиво, с неё снимают колеса, вместо которых устанавливают собранные ранее фрезы. По обе стороны устанавливают специальные тарелки, которые позволяют мотоблоку двигаться плавно и делают его более устойчивым.
