Как собрать карбюратор Stihl 180

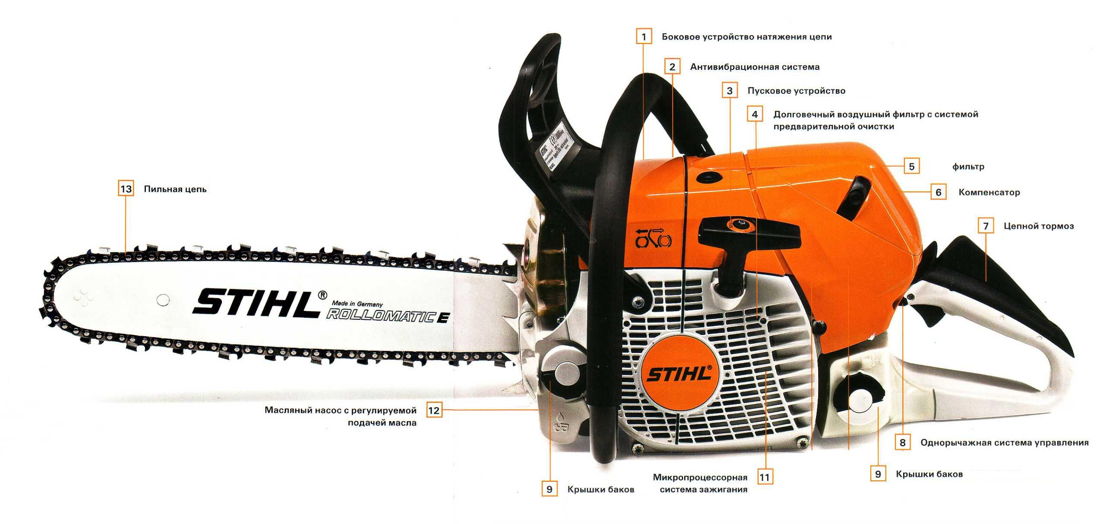

Устройство бензопилы Stihl 180

Состоит инструмент из следующих узлов:

• Кожух;
• Регулировочный винт;
• Декомпрессионный клапан;
• Тормоз и уловитель пильной цепи;
• Шумоглушитель;
• Цепная звёздочка с крышкой;
• Фронтальное устройство натяжения цепи;
• Шина и пильная цепь;
• Натяжное колесо;
• Зубчатый упор;
• Устройства для защиты рук (переднее и заднее);
• Пробки (масляного и топливного баков);
• Трубчатая рукоятка и задняя ручка;
• Рычаг подачи топлива и его фиксатор;
• Комбинированный рычаг переключения.

Из элементов, требующих периодического обслуживания, выделяют:

Объявление:

• Рычаги, баки для масла и топлива, систему для смазки цепи;
• Цепь, шину и звёздочку;
• Карбюратор, свечи зажигания, рёбра цилиндра;
• Все доступные чайки, пружины, винты (за исключением регулировочных).

Система зажигания

В том случае, если оборудование вовсе не желает запускаться, неисправность может заключаться в системе зажигания или же пусковом механизме. Если с пусковым устройством все в полном порядке, то нужно осмотреть состояние свечи, которую следует предварительно выкрутить.

• Особого внимания заслуживают электроды, поверхность которых может быть покрыта налетом. В том случае, если вы обнаружили налет красно-коричневого цвета, это говорит о том, что неисправна вся система пуска.
• Если зажигание функционирует стабильно и исправно, но бензопила неправильно работает, то неисправность может иметь отношение к излишкам воздушно-топливной смеси. В таком случае необходимо очистить жиклеры и отрегулировать карбюратор.
• При обнаружении нагара на свечке следует подумать об использовании более качественного бензина. Другая причина — некорректная работа карбюратора.

Чтобы избавиться от проблемы, необходимо:

• демонтировать карбюратор и произвести его проверку;
• почистить его и настроить;
• поменять топливо;
• проверить карбюратор и поставить его обратно.

Необходимо запомнить, что карбюратор — это узел с достаточно сложной конфигурацией. Поэтому, если вам требуется его разборка или ремонт, лучше воспользоваться услугами опытных специалистов.

Не забывайте, что для бензиновой пилы необходимо использовать исключительно то горючее, о котором говорится в руководстве по эксплуатации оборудования. Применение топлива низкого качества может привести к самым разным неприятностям.

Если же вы потеряли упаковочную коробку от оборудования, и вам нужно достать руководство по его применению, то для этого можно воспользоваться Интернетом. Просто введите в любую поисковую систему «Бензопила Штиль 180 инструкция по эксплуатации» и загрузите на свой ПК необходимый документ.

Воспользовавшись этими сведениями, можно отремонтировать бензопилу «Штиль 180» самостоятельно.

Бензопила «Штиль 180» хорошо зарекомендовала себя на строительном рынке. Это переносное устройство имеет мощность в 1400 Вт, а объем мотора в 31 куб. см. Длина цепи пилы равна 350 мм, на холостом ходу она совершает более 2 тысяч оборотов. Ее популярность среди потребителей объясняется также приемлемой стоимостью инструмента. Однако при использовании бензопилы время от времени возникают неисправности. В сервисе ремонт инструмента обходится не дешево, поэтому те, кто хоть немного понимает в технических вопросах, устраняет поломки своими руками.

Больные места Штиль 180

Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».

Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?

Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.

Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.

Разновидности пил и технические характеристики

Востребованность бензопил Stihl mc 180 посреди любителей обоснована удобством работы и надежностью. Базисная модель весит всего 3, 9 кг. Сабля, длина полотна 35 см позволяет распиливать брёвна как еще его называют ронять деревья сечением до 30 см. Мощность двухтактного мотора 5 л. с., что позволяет делать что остается сделать нашему клиенту бытовые работы, связанные с поперечным распиливанием досок и кроме того дров какой угодно породы деревьев. Емкость топливного бака всего 0,25 л, увы это позволяет работать без остановки за период 45-55 минут.

Использовать для заправки следует смесь, состоящую из рекомендованного по другому трансмиссионного масла с не этилированным бензином АИ-92 и АИ- 95. Соотношение – 25 мл присадки на литр бензина.

Цепь для бензопилы Штиль 180 представляет нескончаемую замкнутую ленту из 50 звеньев. Другие характеристики:

Пила штиль 180 сборка и разборка.

• шаг цепи – 3/8 дюйма;
• ширина паза- 1,3 см;
• материал производства высокоуглеродистая сталь, блестящяя сталь, победитовые напайки.

Рабочий механизм, пильная гарнитура, включает шину, звездочку и систему автоматической смазки.

Система натяжения цепи размещена с боковой стороны, что комфортно. Предвидено тормозное устройство для цепи.

Отталкиваясь от длины шины и модернизации бензопилы Штиль МС 180 есть некоторое количество модификаций. Пилы с длиной сабли 35 см относятся к моделям, в маркировке которых находится 14, их длина в дюймах – 14. Такая же комплектация по движку и его характеристикам, однако с длиной шины 40 см, именуют МС 180 16. Бензопила Stihl mc 180 С-ВЕ инструмент выше классом. Здесь и шинное полотно длиной 40 см, и система облегчённого пуска, и система резвой натяжки цепи. Облегчённый доступ к фильтру забора воздуха, условие, когда продлевается срок службы инструмента.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

• Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
• Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
• Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Неполадки топливной системы

Первым этапом диагностики системы подачи топлива является проверка уровня топливной смеси в бачке.

Основные узлы топливной системы бензопилы 180 штиль

Даже если владелец уверен в наличии бензина, это позволяет исключить создавшийся вакуум в результате засора перепускного клапана. Он предназначен для оптимизации давления в емкости при расходе топлива. Для удобства очистки сапуна бензопилы используют обычную швейную иглу средних размеров.

При осмотре топливной системы стоит обратить внимание на целостность патрубков, герметичность которых может быть нарушена механическими повреждениями или длительной эксплуатацией агрегата. Иногда причиной вытекания смеси и, как следствие, не корректная работа двигателя, заключает в износе резиновых прокладок и праймера (кнопка подсоса)

В данном случае для ремонта бензопилы штиль 180 своими руками требуется приобрести рем-комплект уплотнителей и произвести их замену.

1. Не вращается цепь. Соскакивает цепь.

Причина – износ ведущей звездочки.

Следует отметить, что процесс замены звездочки на данных пилах очень простой. Необходимо открутить две гайки (п.36) крепления крышки (п.34) и снять её, шину и цепь.

Далее снимаем стопорное кольцо (п.25) и шайбу (п.24).

Демонтируем старую звездочку (п.21), устанавливаем новую. Осматриваем подшипник звездочки (п.23), при его износе меняем на новый. Если он в хорошем состоянии – смазываем и устанавливаем на место.

Существуют два вида ведущих звездочек на Stihl MS 180 – цельная и разборная. По нашему опыту лучше использовать оригинальную заводскую цельную звездочку.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

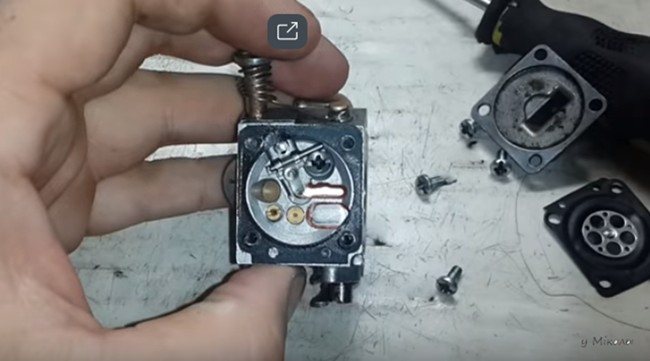

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

• пила не заводится и глохнет;
• инструмент не заводится;
• инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

• сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
• начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
• вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
• снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
• достаем иглу;
• если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
• часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
• очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
• опору коромысла монтируем обратно на иглу;
• отжимаем пружинку и выжимаем фиксирующий болт;
• ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
• верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
• помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
• возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
• шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
• вставляем 2 болта в адаптер и ставим его на место;
• закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
• пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Все особенности инструмента

Именно компания Stihl в 1944 году разработала первую одноручную бензопилу. Сейчас из каждых трех таких инструментов, проданных во всем мире, одна – это Штиль.

Производитель выпускает две модификации популярной модели MS-180:

• бензиновую пилу Stihl MS-180/14;
• аналог MS-180/16.

Последняя цифра в названии модели – это
длина шины. Обозначена она в дюймах. Соответственно, цифра 14 – это 35 см, а 16 – 40 см.

Длина шины определяет протяженность реза
. Этот параметр должен для вас стать основным при выборе модификации пилы:

1. Если бензиновая пила вам нужна лишь для садовых работ
   , строительства бревенчатого, брусчатого сруба, то вам подойдет модификация MS-180/14. Она справляется с древесиной, пиломатериалами сечением до 30×30 см или диаметром до 30 см. Мощность у нее та же, что и у аналога с длиной шины 16 дюймов.
2. Для валки толстых деревьев и обработки их стволов
   оптимальна модель пилы Штиль МС-180/16.

Технические данные пилы

В таблице я привожу характеристики инструмента, взятые из его технического паспорта.

Технические характеристики цепной бензиновой пилы Stihl MS-180
Мощность	2 л. с. (1500 Вт)
Рабочий объем бензинового двигателя	31,8 см³
Обороты на холостом ходу	2800 об/мин
Масса	3,9 кг (без пильной цепи, топлива и направляющей шины)
Объем бака для масла	145 см³
Объем бака для топлива	250 см³
Длина шины	35 или 40 см
Удельный вес	2,6 кг/кВт
Число скоростей	1
Шаг пильной цепи	3/8 дюйма
Тормоз пильной цепи	есть
Антивибрация	есть
Звуковая мощность	110 дБ
Звуковое давление	97 дБ
Вибрация	справа – 7,8 м/сек слева – 6,6 м/сек
Цепь Stihl-Oilomatic	PM-3 (Picco Micro-3)

Где производится агрегат?

Stihl – это частная семейная компания. Ее головной офис расположен в немецком городе Вайблинген. У предприятия действуют дочерние компании по производству и продаже различных инструментов в 160 странах мира. Дилерские центры есть и в России.

Stihl проектирует, изготавливает и реализует моторизированный инструментарий для строительства, сельского и лесного хозяйства.

В России в основном продается бензопила Stihl MS-180 американского производства. Однако в 2006 году компания запустила сборочный завод в китайском городе Циндао. Эта лицензионная продукция также стала поставляться в Россию. Она чуть хуже качеством, чем американский аналог.

Как отличить бензопилу Штиль китайского и американского производства?

1. Осмотрите шильдик
   . Это наклейка с серийным номером инструмента. Расположена она спереди (под глушителем). На ней обязательно печатаются и данные о стране-производителе.
2. Отличить место производства поможет первая цифра на штрих-коде пилы
   . Если это 2, то агрегат был произведен в США, если 8 – инструмент китайский.

Как навскидку проверить подлинность бензопилы
?

1. У инструмента должно быть три серийных номера
   . Первый должен присутствовать на упаковке. Еще два должны располагаться на самом инструменте. Один выдавливается на пластике корпусной площадки (под глушителем), а другой – на наклейке чуть ниже.Все серийные номера должны быть одинаковыми
   . При условии, что упаковочная коробка вскрывается продавцом при вас. Если инструмент со склада приносится, уже распечатанный либо берется с витрины, на коробке может стоять иной номер. На самой пиле номера должны совпадать в любом случае.

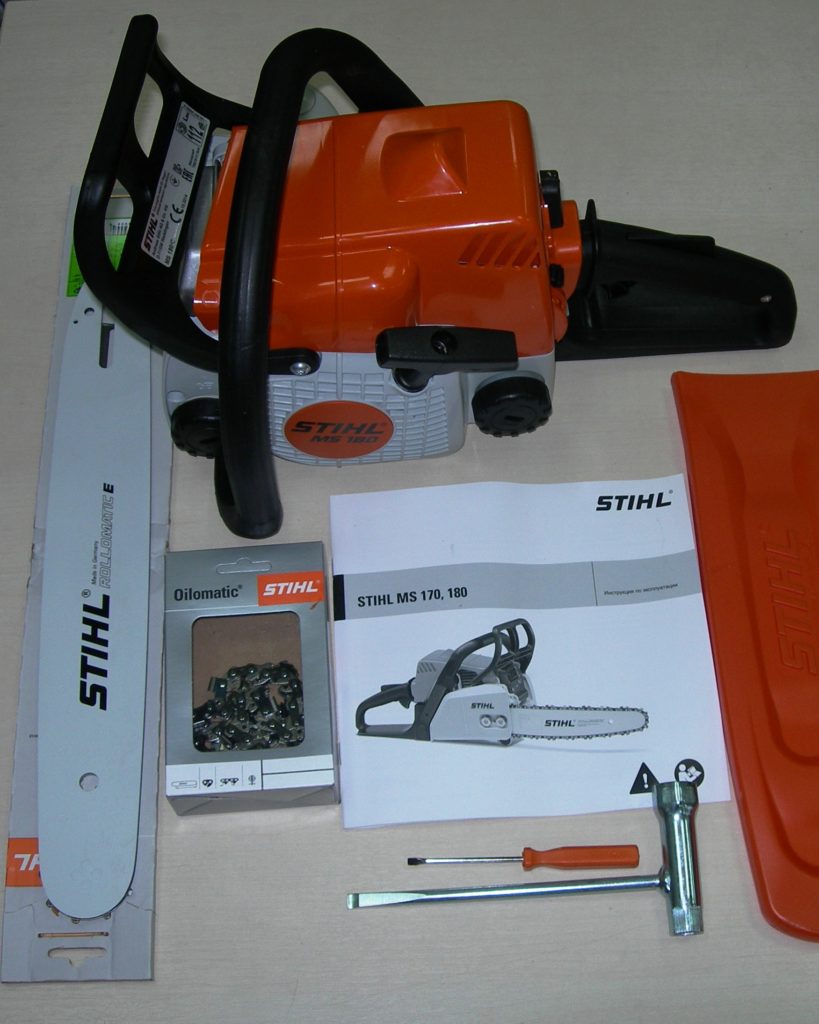

1. В комплектации настоящего агрегата есть лишь отвертка для регулирования и отвертка-ключ 19×13
   . Они могут заменяться многофункциональным ключом. Помимо этого: инструкция по эксплуатации (в России – обязательно на русском языке) и чехол для направляющей шины.

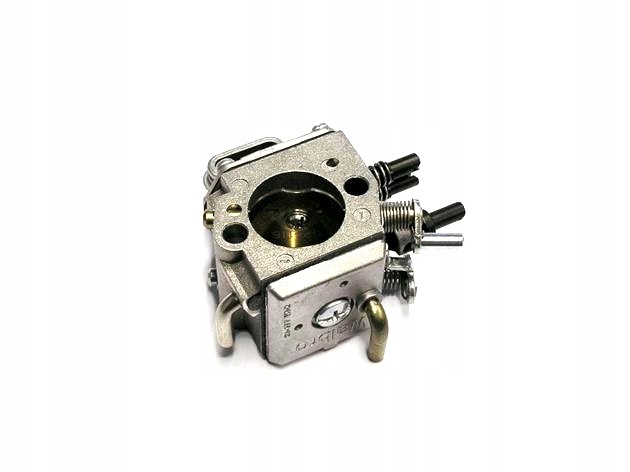

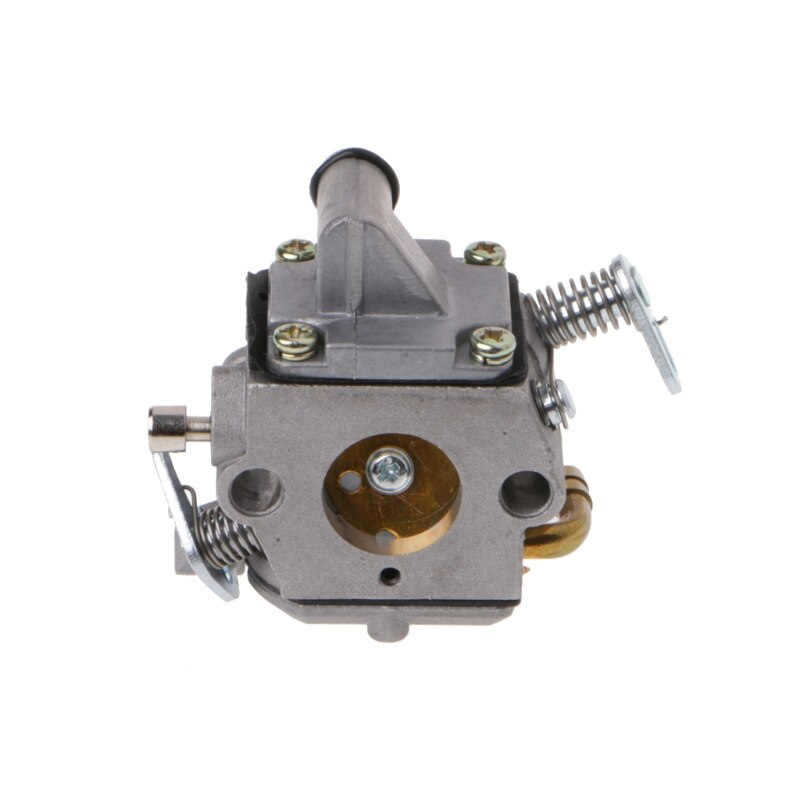

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

Когда необходимо промывать карбюратор

Строгих требований по сроку очистки карбюратора не существует, поэтому проводить данную процедуру следует при возникновении первых признаков

Чтобы не пришлось гадать, что же является причиной тех или иных неисправностей бензопилы, следует уделить внимание некоторым факторам. Эти факторы говорят о необходимости проведения промывочных работ карбюратора инструмента:

1. Когда возникают трудности с запуском двигателя
2. При возникновении перебоев в работы ДВС — плавают обороты, агрегат не развивает полной мощности, а также обнаруживается нестабильность холостого хода
3. Обнаруживаются провалы при резком нажатии на курок акселератора
4. Если бензопила заводится, но при этом сразу глохнет при увеличении оборотов
5. При обнаружении черного дыма, выделяющегося из глушителя
6. Когда обнаруживается увеличение расхода топлива
7. Если процедура настройки не дает возможности достижения положительного результата в нормализации работы ДВС
8. Если двигатель работает на холодную, а при прогреве начинает давать сбои

Стоит отметить, что разбирать этот механизм без соответствующего повода не рекомендуется. При обнаружении первых признаков неисправности устройства, необходимо немедленно вмешаться, так как откладывание ремонт в долгий ящик способствует ускоренному износу двигателя.

Это интересно!Надо также понимать, что приступать к ремонту карбюратора необходимо в последнюю очередь, предварительно сделав диагностику инструмента. Если на основании диагностики делается вывод о неисправной работе рассматриваемого устройства, то необходимо приступать к его очистке и ремонту.

Штиль ms 180, обзор больных мест, регулировка.

Бензопилы компании Штиль считаются эталоном качества. Способны работать годами без должного обслуживания, но и они не редко начинают капризничать.

Добрый день уважаемые подписчики и гости канала.

Не так давно ко мне на ремонт попала бензопила Штиль мс 180. На самом деле редкий гость в моей мастерской, гораздо чаще несут «китайцев», которые сделаны из «Г», а потому работают не долго.

У 180-го были проблемы с подшипниками и сальниками со стороны ведущей звездочки. Все понятно, это не болезнь, а «кривые» руки хозяина, который не умеет правильно натягивать цепь и уж точно не ослабляет её после работы, хотя это нужно делать обязательно. Особенно зимой.

Цепь во время работы нагревается, металл расширяется и она становиться немного длиннее. Естественно её нужно подтянуть до нормального состояния, но после работы обязательно ослабить иначе происходит следующее: цепь остывает и становиться короче, возникает повышенная нагрузка на звенья цепи, ведущую звездочку и подшипники.

В конце статьи я дам рекомендации о том, как правильно работать и обслуживать бензопилу штиль мс 180, которые помогут значительно продлить срок службы инструмента, а пока продолжим.

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Регулировка карбюратора бензопилы Штиль 180 своими руками

Настройка карбюратора Stihl MS 180 необходима для гарантии эффективной работы пилы при использовании в режиме максимальных оборотов, и экономии горючего. Для выполнения этой процедуры потребуется очистить воздушный и штатный топливный фильтр.

Отрегулировать карбюратор модели можно при помощи трех штатных винтов. Винты L и H нужны для предварительной настройки соотношения смеси воздуха и горючего, которое регулируется разными положениями заслонки дросселя. Винт S отвечает за точную настройку работы бензопилы на холостом ходу. Порядок действий при настройке карбюратора выглядит следующим образом:

1. Сначала нужно завести инструмент и начать поочередно поворачивать винты H и L по часовой стрелке до упора. Затем оба винта потребуется медленно повернуть на 2 полных оборота в обратном направлении;
2. После этого нужно найти максимальные обороты мотора при работе пилы на холостом ходу. Для этого винт L следует поочередно поворачивать в разных направлениях. При этом винты не должны издавать скрипящих звуков. Как только базовые максимальные обороты будут найдены, потребуется медленно повернуть винт L на четверть оборота против хода стрелки часов;

Чистка карбюратора и все о ней: полезные советы

Вы уже ориентируетесь: что представляет собой чистка карбюратора бензопилы

Мы расписали все нюансы и мелочи, а сейчас в резюме рассмотрим и другие варианты поломки или неисправной работы инструмента, сопутствующие засорение карба, на которые тоже нужно обратить внимание:

• выход из строя резинового адаптера. Когда он прорывается, то бензопила подает такие же нерабочие признаки, как и при засорившемся карбюраторе. Он находится между цилиндром и карбом;
• можно услышать его название и как патрубок. Кром этого, что карбюратор в пиле засорен, патрубок может прогнить;
• почистить карб будет недостаточно, придется менять резиновый адаптер. Сделать это легко поможет наш каталог;
• фиксатор топливного фильтра может быть треснувшим или сломанным, соответственно, вся грязь заходит в карбюратор;
• может быть забита сетка на крабе, которая должна очищать бензин, что проходит из бака к игле;
• не забывайте себе фиксировать количество оборотов, на которое были выкручены винты «H» и «L». Придерживаясь грамотного возвращения их на свое место – вы сохраните настройки карбюратора, а ведь это уже совершенно другая статья…

В данной статье мы показали детальное видео о том, как почистить карбюратор и все связующие с ним элементы, чтобы ваша пила заработала. Также предоставили достаточное количество советов. Если вы возьмете себе за правило регулярно его чистить, своевременно менять фильтра, проверять и на прочность фиксации, заранее обзаведетесь ремкомплектом карба, то эту процедуру полной чистки придется делать крайне редко

Важно также использовать качественное топливо, чтобы ваш карб приготовил хорошую смесь для работы

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
