Как собрать мотоблок своими руками

Возможности мотоблоков

Мотоблоки предназначены для вспахивания земли, для работы на более трудных и тяжелых почвах.

Мотоблоки используют два вала. На одном установлены колеса, которые двигают его, на другом валу — фрезы. В основном производители делают мотоблоки с 2-тактными и 4-тактными бензиновыми и дизельными двигателями.

На мотоблок можно установить разнообразное дополнительное и навесное оборудования, в отличие от мотокультиватор. То есть при желании можно купить сено- или газонокосилку (разница в регулировке под рост травы), навес для уборки снега и сельскохозяйственных отходов. Также, вы можете приобрести к мотоблоку прицеп для перевозки грузов.

Когда вы выбираете мотоблок, подумайте о возможностях его редуктора. Присмотритесь к типу сцепления, существует два типа сцепления: клиноременное и дисковое (также многодисковое). Последнее ставят иностранные фирмы с качественной продукцией, безупречной репутацией и высокой ценой.

Гораздо практичнее дисковые сцепления. Если вы купили агрегат с клиноременным сцеплением, будьте готовы, что вам придется регулировать ремни, делать своевременную замену и постоянный контроль за натяжением ремня мотоблока.

Выясните у продавца, поддаются ли трущиеся детали редуктора смазке, защищены ли детали редуктора от попадания в них пыли и грязи.

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

• чертежи;
• сварочный аппарат;
• набор инструментов;
• стальные трубы;
• колеса от автомобиля или листовой металл;
• донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.

2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

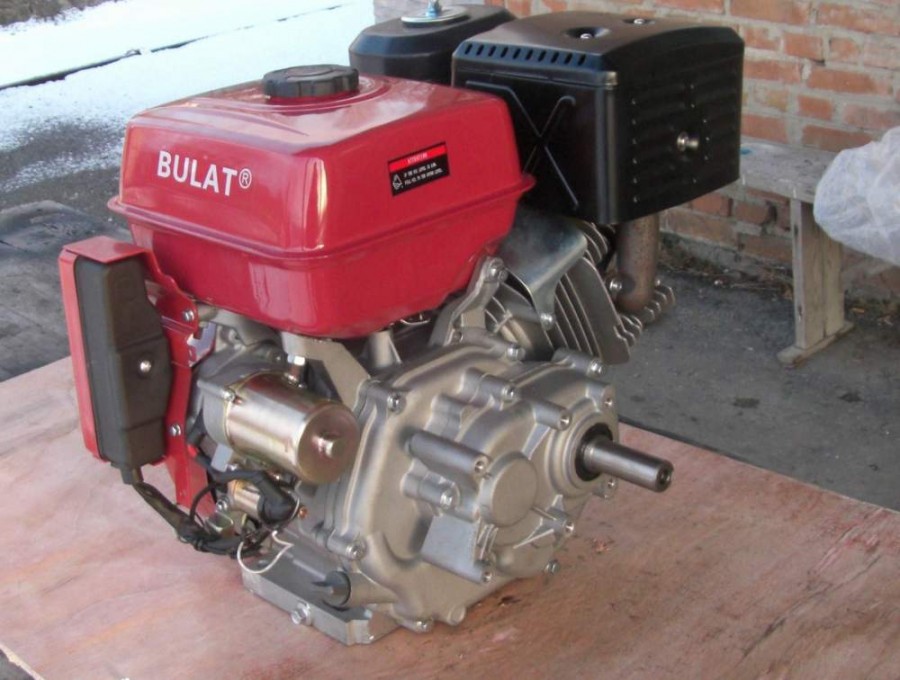

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

• стальной лист;
• сиденье;
• пара колес;
• труба;
• сцепка;
• инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

На что похожа механизированная конструкция?

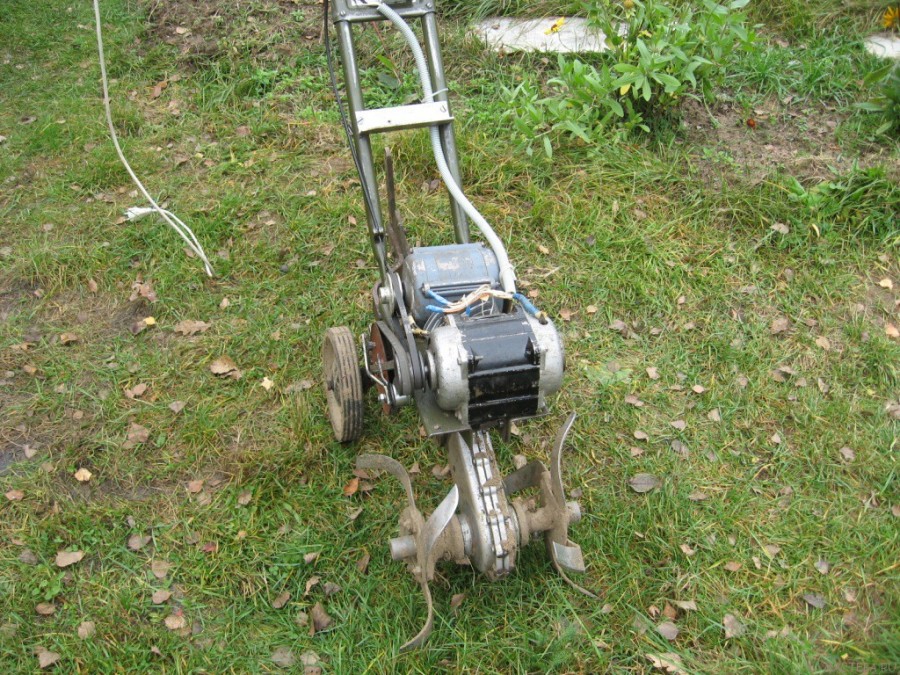

Представим идеи из чего можно сделать простой мотоблок. Во-первых, главный узел – это двигатель внутреннего сгорания (ДВС). Чаще одноцилиндровый, чтобы расход бензина был меньше. Во-вторых, конструкция должна позволить пахать, полоть и стать транспортным средством.

На мотоблок можно навесить ряд самодельных устройств, облегчающих работы на огороде. Наиболее необходимые: отвальный или безотвальный плуг, барабанный или лапчатый культиватор, косилка травы с минимальным захватом или насос для подачи воды из любого источника.

Сразу возникнет вопрос: какой расход бензина? На мотоблоке ставится бак на 4 литра. Его достаточно на полдня работы двигателя. Но только если это не целинный (уплотненный) участок, а часто обрабатываемый, пусть и лопатой.

Инструменты для сборки

Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

• сварочный аппарат и электроды;
• комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
• дрель или мощный шуруповерт, с комплектом сверл разной толщины;
• набор рожковых ключей;
• отвертки;
• болгарка и отрезные диски по металлу;
• комплект различных гаек, болтов и саморезов;
• измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью

Поэтому крайне важно:

1. Соблюдать инструкции производителя инструмента.
2. Работать в защитных перчатках и очках.
3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

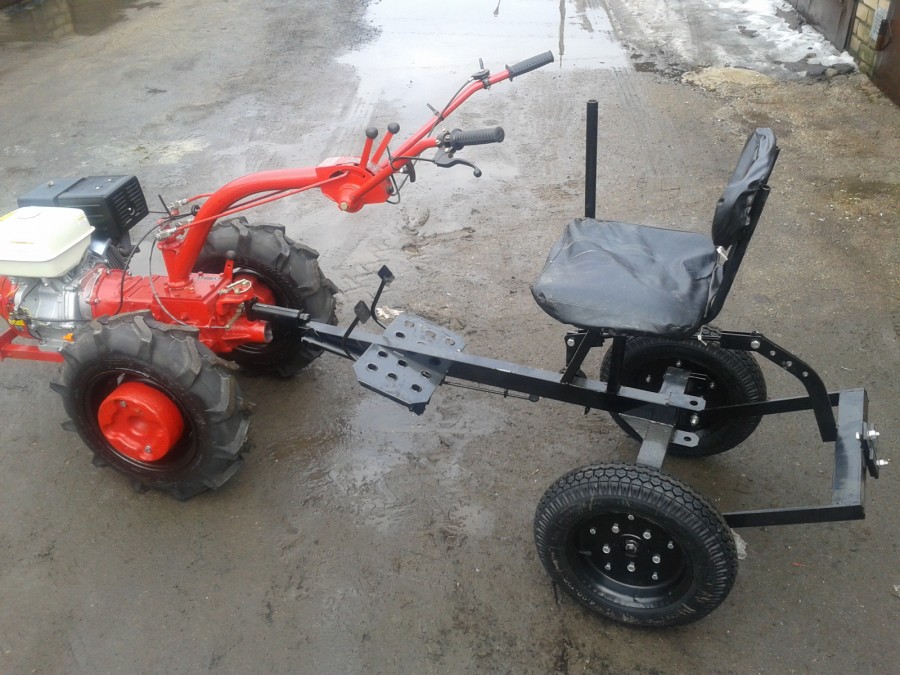

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Виды герметиков для окон

Оконных герметиков существует множество, среди которых выделим:

• акриловые;
• силиконовые;
• паропроницаемые;
• полиуретановые;
• тиоколовые.

Акриловый используется для заполнения щелей между поверхностями из камня, бетона, кирпича, дерева и других материалов. А из-за того, что в составе отсутствуют растворители и другие ядовитые вещества, может быть использован, как снаружи помещения, так и внутри. Но чаще всего его применяют, заделывая монтажные швы, благодаря его устойчивости к ультрафиолету.

Также этот вид очень практичен и совершенно не боится вибраций, морозов, и других атмосферных явлений. Шов акрилового уплотнителя без проблем можно покрасить или поштукатурить, благодаря его гладкой поверхности. При взаимодействии с металлом не вызывает появления ржавчин.

Полиуретановый уплотнитель является также широко известным. Он отлично подойдет для заполнения стыков, и склеивания поверхностей. В застывшем состоянии имеет прекрасные звуко- и теплоизоляционные свойства, глубоко проникая в щели, обладает хорошей прочностью склеивания многих поверхностей, таких как стекло, дерево, пластик, бетон. Нужно учесть, что в составе этого вида уплотняющего вещества присутствуют вредные вещества, так что нужно быть аккуратными, и использовать только снаружи помещений.

Тиоколовый является двухкомпонентным, обладает способностью к быстрому затвердению. Так что нужно учесть этот факт при его использовании. Работать вы с ним сможете не дольше двух часов. Он имеет высокий уровень устойчивости к погодным явлениям, и длительный срок службы. Чаще всего используют такой тип для изготовления энергосберегающих стеклопакетов.

Паропроницаемые уплотнители обладают свойством пропускать пар, что очень удобно. И благодаря своей особенности, сейчас широко применяется при заделке дверных блоков и при их монтаже, а также других работах, где необходима качественная герметизация.

Опытные мастера советуют применять этот герметик для деревянных окон, при герметизации швов дома из дерева, так как для полного высыхания древесины требуется до 5 лет, то уплотнитель должен в этом случае еще и хорошо пропускать пары. Еще имеет стойкость к деформациям, не боится температурных скачков и атмосферных явлений.

Этот вид уплотняющего вещества существенно облегчил ремонтные работы и повысил их качество. Материал выглядит как тугая, вязковатая масса, которая подходит для заделывания трещин и стыков, склеивания разных деталей.

И обладает практическими свойствами:

• стойкостью к погодным явлениям и скачкам температур;
• не боится действия солнечных лучей;
• отлично склеивает поверхности деталей и стройматериалы;
• хорошо переносит мороз и непогоду;
• его можно применять при температурах от +60 до -30.

По составу сложный, и включает в себя:

• каучук из силикона – это главный компонент;
• усилитель;
• наполнитель;
• вулканизатор, придающий ему эластичность;
• праймер адгезии;
• пластификатор из силикона.

Силиконовый практичен при разных видах внутренних и внешних работ. А особенно его часто используют при ремонте сантехники.

Окучники

Это приспособления, предназначенные для окучивания картофеля и других культур, а также для прополки и распашки междурядий. Различают три вида окучников, которые могут навешиваться на мотоблок.

Зубовые. Эти насадки могут быть однорядными и двухрядными. Зубья жестко закрепляются на раме и располагаются четко на оси колес мотоблока. Во время работы зубья пропалывают междурядья, одновременно окучивая землей кусты картофеля или другой культуры. Обычно ширина между зубьями (для двухрядных моделей) составляет 25 – 30 см. Такими насадками преимущественно оснащаются агрегаты мощностью 4 – 6 л. с.

Дисковые. Здесь диски похожего плана, как на дисковой бороне. Такой окучник отлично справляется с сорняком и окидывает землей кусты. Некоторые окучники имеют зазубрины на дисках. Диски с зазубринами хорошо справляются с густым сорняком. Расстояние между дисками может регулироваться в зависимости от ширины грядки.

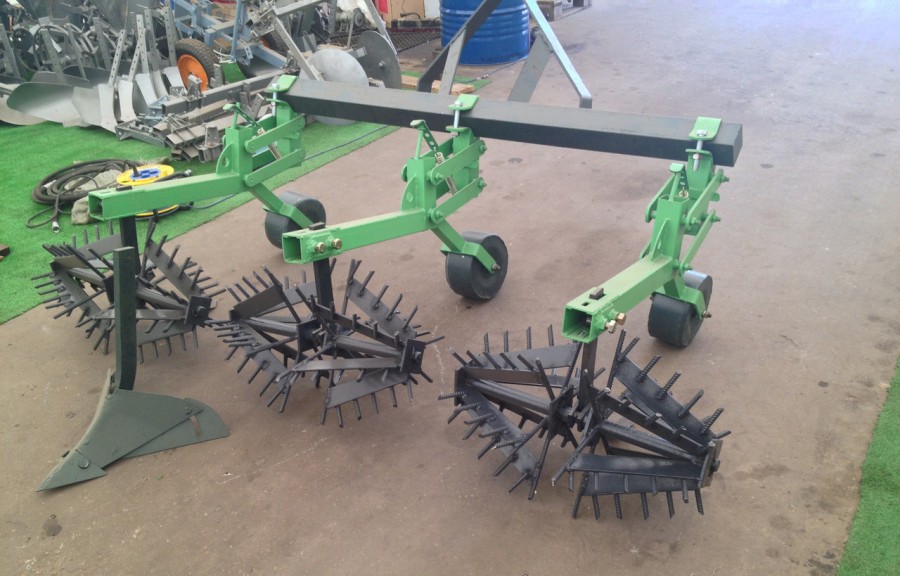

Роторные. В отличие от двух предыдущих видов окучников, роторные являются активными, то есть для них не нужна сцепка – они устанавливаются вместо колес мотоблока. Отлично рыхлят землю, окучивают грядки и срезают сорняк. Но, на наш взгляд, они менее удобные, так как для их установки нужно снимать колеса, что занимает время.

Что из себя представляет данная конструкция?

По сути мотоблок – это современный вариант коня. При проживании в селе он является незаменимым агрегатом.

Часто случается так, что нет возможности загнать трактор на приусадебный участок для вспахивания земли из-за его больших размеров. Мотоблок же способен работать в самых труднодоступных местах и даже обрабатывать делянки, размером в один квадратный метр.

Одно из главных достоинств данного устройства – это минимальное потребление топлива. Как правило, полного бака, объёмом 4,8 литров, хватает на полдня работы, а порой и больше. Если учесть, что многие виды работ на земле приходится делать своими руками, такой агрегат является незаменимым в сельском хозяйстве. Вскапывание, окучивание, межевание, посадку и выкапывание картофеля можно смело возложить на его стальные плечи, сэкономив при этом массу времени и сил.

Такое устройство заводской сборки стоит от 30 до 200 тысяч рублей, начиная от китайских производителей и заканчивая мощными дизелями BMW и Toyota. Дешёвый китайский вариант может подвести в любую минуту, а приобретать агрегат именитых компаний – накладно. Гораздо проще использовать в качестве донора старую технику и, прикупив некоторые запчасти, собрать мотоблок своими руками. Это обойдётся дешевле, даже чем китайский вариант.

Работы, которые можно выполнить при помощи такого устройства:

1. Перевозка грузов, максимальная нагрузка 250-300 кг. Для этого за сцепку мотоблока присоединяется прицеп с сидением и местом под перевозимые тяжести.
2. Вспашка и боронование при помощи фрезы, культиватора и бороны.
3. Посадка как картофеля, так и любой другой культуры.
4. Удобрение почвы.
5. Окучивание.
6. Уборка картофеля.

Благодаря наличию широкого выбора дополнительного оборудования, этот агрегат можно использовать для подметания, бурения и уборки снега. Для установки одного оборудования потребуется сцепка, а другое подключается напрямую к редуктору.

Делаем самодельный дисковый окучник для мотоблока

Самодельный дисковый окучник для мотоблока начинаем изготавливать с поиска ненужных в хозяйстве крышек от стальных кастрюль (лучше не эмалированных, а просто металлических). Нужный диаметр примерно 40-50 см с учетом того, что глубина прорастания в землю корней картофеля не большее чем 15-20 см. Далее затачиваем лопасти крышек, а в нашем случае они уже являются дисками окучника, на шлифовальном станке. Если крышки плоские, то их немного загибают в одну из сторон молотком.

Далее, чтобы сделать удобный окучник, нужно изготовить тележку, к которой и будут крепиться диски, сдвигающие почву. Это может быть конструкция из труб и втулок, к ее нижней раме крепим небольшие опорные колеса.

https://youtube.com/watch?v=nVQ4nd75rNA

После этого можно переходить к испытаниям такого окучника прямо на картофельном участке огорода.

Мотоблок Нева на гусеничном приводе

Хотя в базовой комплектации мотоблоки Нева оснащаются колесами, вы можете купить к своему агрегату гусеничную приставку. Гусеничные мотоблоки Нева отличаются от колесных аналогов повышенной проходимостью в дождливую или снежную погоду и позволяют использовать агрегат в любое время года. Вы можете купить гусеницы для мотоблоков Нева, а можете сделать их своими руками с использованием подручных средств.

Мотоблоки Нева на гусеничном приводе имеют высокую проходимость и могут использоваться при неблагоприятных погодных условиях

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

• сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
• транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
• пара дополнительных колес.

Статья по теме:

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

1. Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
2. Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
3. Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

Увеличение мощности мотоблока

• замена шестеренчатой пары;
• установка колес с большим диаметром.

Увеличение скорости первым способом достаточно сложный процесс. Поэтому без наличия знаний и навыков в данной области этого лучше не делать самостоятельно и обратится в специальный сервисный центр. Если есть необходимые навыки можно сделать замену самостоятельно. Так же, как и любая другая техника, мотоблок имеет несколько скоростных режимов, управляемых при помощи шестеренок. Мотоблок движется со скоростью от 2 до 15 км/час. На большей шестерне обычно 61 зубец, а на маленькой – 12. Для увеличения мощности мотоблока проводится замена шестеренчатых пар редуктора. Максимальной скорости добиться можно, увеличив количество зубьев на шестерне.

Как сделать, чтобы мотоблок ехал быстрее с помощью замены колес? У мотокультивторов стандартный размер колес 57 сантиметров.

Что бы увеличить скорость можно уставить шины диаметром 70,4 см, такая замена, поможет ускорить мотоблок в несколько раз. В случае если арки, в которые ставятся шины, позволят поставить колеса с большим диаметром, можно попробовать увеличить еще на несколько сантиметров.

Что вообще можно соорудить своими силами?

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров – изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Особенности обращения с техникой

Наибольшее распространение получил мотоблок Архипова с шарнирным соединением между навесным оборудованием и тягачом. Эта особенность позволяет затрачивать меньше усилий во время работы, а создаваемая борозда при поворотах остается равномерной. Глубина вспашки, обеспечиваемая агрегатом, одинаковая на всем участке, а для выполнения операции не требуется приложения дополнительных усилий.

Мотоблок Архипова

Самоходная машина на двух колесах с двигателем от мотороллера ВП- 150 М. Этот силовой агрегат выбирается по конструктивным соображениям: для принудительного охлаждения воздухом головки цилиндра.

На раму агрегата сваркой прикрепляется стальная труба, которая завершается осью, нужной для натяжения тросов, идущих к коробке передач мотора. Натяжение осуществляется качающимся коромыслом, ручкой переключения передач которого является приваренный отрезок стальной трубы. Шаг цепей — 12,7 мм и 15,9 мм. Количество зубьев у звездочек: ходовая ось — 40, вторичный вал — 20 и 60, выходной вал — 11.

Аналогов модели хватает, но у оригинальной конструкции калужского мастера есть неоспоримые преимущества:

• Шарнирное соединение. У обрабатывающих инструментов и тягачей большинства подобных моделей жесткое соединение, усложняющее маневрирование мотоблока и затрудняющее его работу. Детали соединены шарнирами, поэтому есть возможность направление движения без вынимания плуга из борозды.
• Уровень глубины пахоты. Если в иных моделях глубина поддерживается опусканием или подъемом плуга, в случае работы с мотоблоком Архипова это делается автоматически. Регулирование производится изменением угла плуга к борозде. Конструкция предусматривает наличие полевой доски, выступающей в качестве подъемной силы при зарывании плуга. Когда лемех появляется над землей, моментально увеличивается угол его приложения сил, под действием которых он снова зарывается на требуемую глубину.
• Смещение оси по направлению движения. Ось плуга размещена под малым углом в сторону движения. Во время вспашки конструкция немного поворачивается влево. Необходимое положение регулируется тремя шарнирами тяги.

Дополнительное оборудование

Навесным оборудованием нередко является:

• плуг;

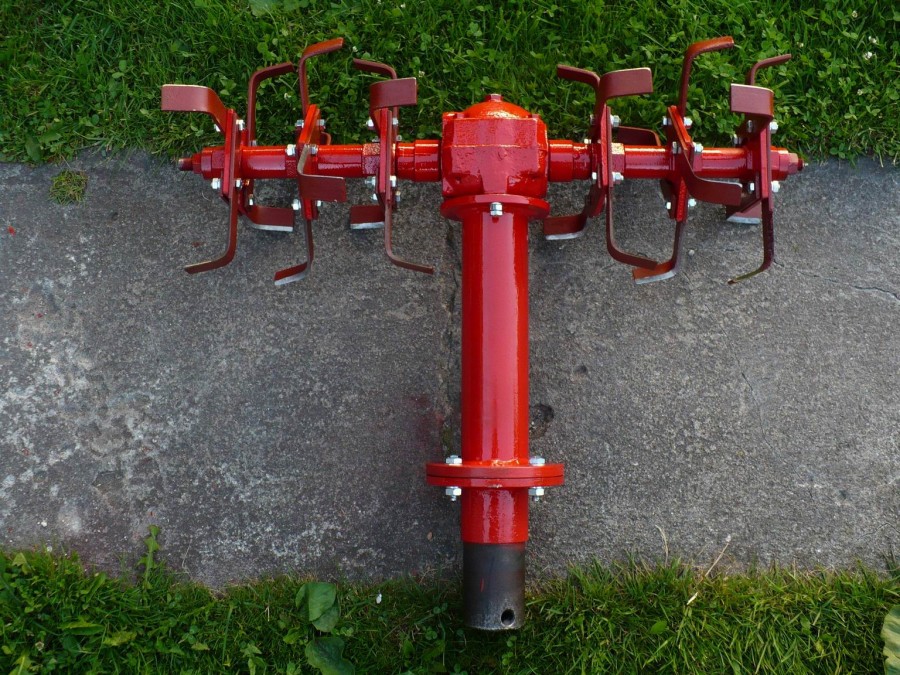

• фреза;
• грабли;
• борона.

Закрепляются эти инструменты на специальном кронштейне, установленном позади двигателя.

Картофель выкапывается с помощь специальной копалки, достающей клубни из земли без повреждения. Для уборки скошенной травы или ботвы используются навес-грабли.

С дополнительным оборудованием мотоблок не только обрабатывает почву, но может также использоваться для уборки территории. Если закрепить на блоке бульдозерный нож, он эффективно уберет снег; валиком со щеткой он подметет садовые дорожки.

Прицеп для мотоблока

Мотоблок используется и для перевозки грузов, если имеет прицеп.

Прицеп тоже можно сделать самому. Этапы изготовления:

• Первым делом монтируются колеса. Самому изготовить их сложно, так что лучше взять старые, ненужные уже колеса от легковушки или мотоколяски. Потребуется две штуки, хотя есть и одноколесные конструкции.
• Делаем водило, состоящее из дышла и поворотного корпуса. Элементы соединяются сваркой. Рама и водило соединяются так, чтоб корпус шарнира оказался в трубчатом корпусе рамы прицепа. Фиксируется конструкция болтом около упорного кольца.
• Далее создаются подножка и водительское кресло. Используется доска толщиной 20 мм. Чтоб сделать сидение более удобным, используют готовое пластиковое кресло.
• Создание рамы прицепа. Задача непростая, поэтому следует составить чертеж. Конструкцию можно сделать из трубы круглого или прямоугольного сечения. Оптимальный диаметр — примерно 60 мм. Части рамы свариваются квадратом или прямоугольником. Квадратная конструкция более устойчивая на спусках и холмистой местности вследствие равномерности распределения нагрузки.
• Создание колесной основы. Понадобится стальной стержень диаметром 30 мм. Длина же рассчитывается так, чтоб колеса не выходили за обводы кузова. Колесный мост с корпусом продольного шарнира соединяется лонжероном с помощью сварки.
• Днище и борта прицепа делаются дощатыми, и толщина досок равна 20 мм. Углы деревянной конструкции усиливаются металлическими элементами. Крепление досок осуществляется саморезами. Для защиты дерева от гниения и вредителей материал покрывается масляной краской. Для большего удобства борт прицепа делается откидным.

Примечательно, что мотоблок можно превратить в мини-трактор.

Итак, сделать надежную технику можно самому, и при этом обойтись практически без финансовых затрат.

Необходимые материалы

Для изготовления мотоблока лучше всего подойдет двигатель от старого мопеда или мотоцикла, кроме этого базового элемента, понадобится еще целый ряд разных материалов:

• стальная труба диаметром не менее 20 мм. Лучше использовать для несущей рамы максимально массивную основу, которую возможно обработать вручную;
• листовое железо для формирования деталей корпуса и обшивки;
• толстый стальной пруток для несущей оси;
• подшипник оси вращения;
• редуктор;
• элементы трансмиссии для подвески;
• система обработки почвы;
• колеса, стальные обода или камерные шины с глубоким протектором.

Список, безусловно, далеко не полный, все элементы для создания передвижного агрегата можно подобрать только после проектирования конструкции.

Не забываем про соответствующий материал для сбора мотоблока

Обычно при самостоятельной сборке техники на первый план выступает фактор экономии ресурсов, и поэтому в мотоблоках применяются те детали, которые остались от пришедших в негодность машин и мотоциклов и после небольшой доработки еще смогут послужить хозяину. Дополнительным источником базы деталей может выступать гараж соседей по участку или автомобильная разборка. Также есть вариант воспользоваться помощью многочисленных блогов, сообществ по ремонту техники своими руками, распространенными в сети.

Также от самого мастера потребуются хотя бы начальные знания по устройству двигателя внутреннего сгорания, коробки передач, редуктора хода и основам металлообработки. Если в знаниях чувствуется пробел, его можно восполнить с помощью специальной литературы или интернет-ресурсов. Браться за такую сложную работу вообще без какого-то опыта опрометчивый шаг.

https://youtube.com/watch?v=Mo8_0iM590M
