Разметочная машина для нанесения дорожной разметки. Возможные модификации

Каким материалом наносится дорожная разметка

До конца прошлого века вся дорожная разметка в стране производилась красками и эмалью на органических растворителях. «Минусами» такого разметочного материала является повышенное содержание в нем растворителя, изменяющего цвет нанесенной маркировки из белого на серый или бурый. Краски не соответствуют требованиям по экологии и быстро истираются.

Современными красящими веществами для разметки являются термо-, спрей- и холодные пластики, термопластичные ленты, фарфоровая крошка, устойчивые специальные водостойкие краски и пр.

Разметка дорожного полотна, наносящаяся магистральными разметочными машинами, отлично заметная днем, ночью и в туманную погоду просматривается плохо. Световозвращающие свойства дорожной разметки позволяют видеть маркировочное изображение в любое время и в любую пору года. Это свойство разметке сообщают стеклянные микросферы, застывшие в отвердевшей краске дорожной разметки.

Для получения световозвращающего эффекта микрошариками посыпают свеженанесенное изображение фигур и полос. Под действием своего веса стеклошарики погружаются в покрасочный слой примерно на 0,75 своего диаметра и так застывают. Свечение разметки достигается отражением света фар авто от полусфер и возвращением его органу зрения водителя.

Использование разметочной техники в России

Бытует мнение, что краска с российских дорог быстро смывается из-за климатических условий и применения агрессивных веществ для борьбы с гололедицей. На самом деле ее уничтожает не вода, а трение покрышек, которые нагрелись во время езды.

Возможно, со временем отечественные дорожники и у нас внедрят распространенное в развитых европейских государствах безвоздушное автоматизированное нанесение густых красящих составов с помощью специальной техники. Высыхают такие материалы моментально, а на полотне они сохраняются намного дольше, демонстрируя высокую устойчивость перед погодными условиями и прочими негативными воздействиями.

Уже сейчас активно внедряется использование устойчивых к истиранию пластика и термопластика, однако не теряет своих позиций и краска, которая остается актуальной, когда надо быстро и дешево обновить разметку на дорогах после зимы или проливных дождей.

Конструкции разметочных машин

Распыление краски производится пневматическим или механическим способом. В первом случае используется воздушный поток высокого давления, в котором красящее вещество диспергируется, получает необходимую энергию, и с силой осаждается на подготовленном дорожном покрытии. При механическом способе окраска происходит вследствие непосредственного контакта инструмента с поверхностью. Производительность дорожно-разметочных машин, реализующий пневматический способ, выше, но конструктивно они сложнее, и требуют наличие компрессора.

При малом объёме дорожно-разметочных работ используют ручные разметочные машины, перемещение которых производится трактором или вручную. Высокопроизводительное маркировочное оборудование оснащается устройствами программного управления и работает в автоматическом режиме.

Пневматические разметочные машины имеют в своей конструкции распылительное сопло, к которому прилагается ряд насадок, позволяющих изменять ширину разметки и интенсивность распыления. Конструктивно сопло оформляется в виде пневмопистолета, который снабжён пусковой рукояткой. Пистолетов может быть несколько, в этом случае они монтируются на специальную стойку.

Система программного управления, которой оснащаются машины, допускает выполнять следующие виды разметки:

  • одиночную сплошную линию;
  • пунктирную линию;
  • двойную сплошную линию;
  • разметку переходов, иногда называемую «вафельной».

В памяти контроллера имеются шаблоны, при помощи которых регулируется ширина и длина разметки, а также интенсивность нанесения краски. При интеллектуальном управлении система преобразует скорость движения в электрический сигнал, а затем вводит его в контроллер. Длины маркировочных линии для запроса задаются в виде оптико-электрического сигнала, который управляет работой разметочной машины, в результате чего готовая разметка полностью соответствует требованиям.

Классификация машин для нанесения дорожной разметки

Оборудование, ставшее темой нашего разговора, классифицируется по целому ряду признаков. Поговорим об этом более подробно.

По материалу разметки

С точки зрения материала, который используется для нанесения разметки, машины делятся на следующие виды:

  • для краски;
  • для холодного пластика;
  • для спрейпластика (может быть как горячим, так и холодным);
  • для полимерной ленты;
  • для термопластика.

Также на современном рынке при желании можно отыскать комбинированные модели, предназначенные для использования нескольких (обычно – двух) материалов.

По способу управления

Именно он следит за потоком краски и за соблюдением требуемых параметров.

Более современные устройства оснащаются специальным оборудованием с компьютерным управлением, которое автоматизирует процесс, сводя к минимуму участие в нем человека. Также есть полуавтоматические варианты, которые позволяют наносить, например, прерывистую линию разметки по заранее заданному шаблону.

По сфере применения

Согласно следующей классификации, разметочное оборудование принято подразделять на несколько разновидностей, в частности, на устройства, предназначенные для небольших объемов.

Иимеется в виду обустройство разметки во время выполнения ремонтных работ на мостах и дорогах, а также размежевание небольших территорий ограниченной площади, в частности, парковок, дворов, спортивных площадок и т.д.. Также есть машины городские и магистральные.

По размерам оборудования и шасси

Важнейшим параметром выбора и ключевым фактором, влияющим на цену разметочной машины, является ее размер и тип шасси. В этой связи следует выделить три группы:

  1. Ручные малогабаритные, которые фактически представляют собой небольшие тележки с установленным на них окрасочным оборудованием.
  2. Средние, в них уже имеются собственные шасси – автономные либо прицепные.
  3. Крупная техника, которая базируется на шасси грузовых авто, выпускается серийно и применяется в ходе выполнения масштабных работ (нанесение разметки на автомобильных магистралях федерального либо международного значения и на прочих крупных объектах).

Эта разновидность спецтехники тоже бывает разной, в том числе различия состоят и в плане массы. Вес таких машин может варьироваться в пределах от 3,5 до 26-ти тонн.

Неоспоримым преимуществом малогабаритного оборудования является его компактность, которая оптимальным образом сочетается с широким функционалом. Такие модели оснащены достаточно мощным бензиновым мотором, насосом и довольно вместительным баком для краски.

Для работы в ручном режиме используется распылитель на длинном шланге, а когда следует автоматизировать процесс и нанести длинную прямую или прерывистую линию, привлекают пистолет, установленный на  регулируемой рампе. Оператор устройства может регулировать интенсивность подачи красящего состава путем изменения скорости качения. Такое решение повышает удобство использования тележек и исключает риск образования брака.

Стандартной практикой является присоединение к обычной разметочной тележке самоходного шасси, оснащенного креслом оператора. В таком виде техника прекрасно справляется с нанесением разметки даже на междугородних трассах.

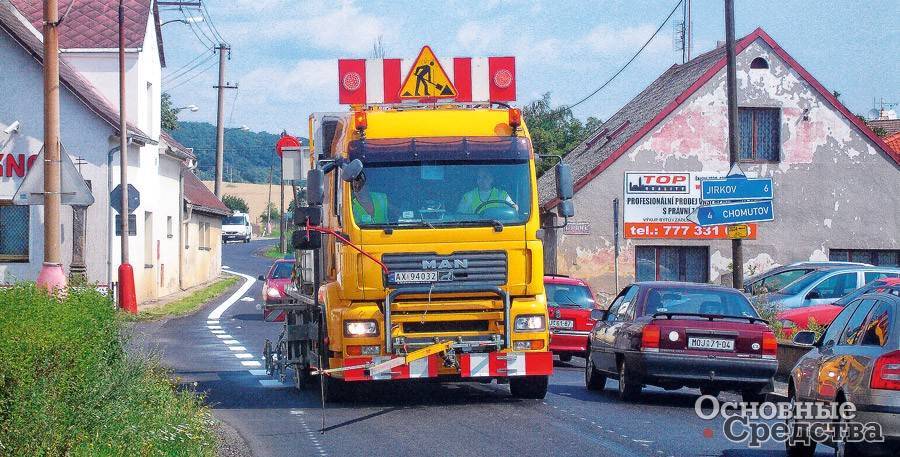

Самоходные разметочные машины эксплуатируются преимущественно на автомагистралях большой протяжности или на внушительном отдалении от населенных пунктов. Ключевым условием применения этой разновидности спецтехники является качественное асфальтированное или железобетонное покрытие.

Подобные модели представляют собой автомобили с высокопроизводительным оборудованием для нанесения краски и прочих материалов на дорожное полотно. Их конструкция включает в себя мощный насос, трансмиссию, а также установку для распыления краски и прочие детали.

GRACO LINELAZER IV 3900

Модель GRACO LINELAZER IV 3900 относится к профессиональной технике, она имеет 2 пистолета для окрашивания, при этом фирма краски, которую вы будете использовать, не имеет значение. Подробная комплектация машины представлена в списке ниже:

  • насос поршневой;
  • шланг с высоким давлением;
  • безвоздушная форсунка;
  • масло, которое подходит для смазки уплотнений, а также штока поршня;
  • колесная тележка с двигателей HONDA (бензиновый);
  • безвоздушный пульт для краски;
  • инструкция по применению.

Такая техника стоит недёшево, к примеру, за данную модель производитель GRACO предлагает цену в 600 000 рублей. Можно найти модель дешевле от этого же производителя, но тогда комплектация будет не такой полной, как у модели 3900.

Если обратится к отзывам владельцев такой машины, можно узнать много нюансов, которые либо поспособствуют выбору в пользу техники, либо наоборот. Рассмотрим основные преимущества GRACO LINELAZER IV 3900:

  1. Благодаря монтажу пистолета сзади линии получаются более ровными и гладкими.
  2. Работать с вязкими красками теперь несложно, этому способствует хромированный шток поршня.
  3. Переднее колесо легко зафиксировать так, как нужно вам.
  4. Пистолет легко снимается, это говорит о том, что вы можете наносить разметку по шаблону.
  5. Есть возможность включить в комплектацию техники компьютер, который поможет в автоматическом нанесении разметки.
  6. Проработана система, которая помогает снижать вибрации двигателя, а это значительно повышает уровень качества линейной разметки.
  7. Легкий держатель пистолета способен свести к минимуму его передвижения на неровных дорогах.
  8. На рукоятке расположено всё, что необходимо для комфортного управления машиной.
  9. В качестве дополнения можно установить механизм, который будет напылять шарики, отражающие стекло.

Рассмотрим модель ещё одного производителя, которая собирается в Китае. Такая модель небольшая, поэтому её используют в парках, на парковках, для разметки футбольных полей или дорожек для бега. Для разметки дорог машина слишком слабая и маленькая. Машина намного дешевле варианта, который был описан выше. Она обойдется вам в 110 000 – 130 000 рублей. Цена зависит от комплектации.

Работа осуществляется на основе бензинового двигателя. Краска подается с помощью мембранного насоса. Для краски есть специальное место, из которого она будет забираться шлангом с фильтром. В комплектации уже идет ведро для краски, поэтому не стоит её переливать в какую-либо другую ёмкость. Пользоваться таким агрегатом можно и в автоматическом, и в ручном режиме. Если выбираете второй, то придется вручную толкать технику и нажимать на курок на специальной рукоятке.

Если вы работаете по шаблону, что гораздо проще и быстрее, например, при окрашивании пешеходного перехода, то используйте машину для подачи краски на краскопульт. Так работать с пешеходным переходом намного легче.

В комплектацию такой модели входит:

  • мембранный насос с бензиновым двигателем;
  • распылитель для краски;
  • безвоздушное сопло;
  • 15 метровый шланг для краски.

Из преимуществ модели можно выделить достаточно высокую скорость, с которой краска наносится на дорогу, высокое давление, оказываемое на краску. Такой агрегат способен окрасить столб, бордюр, поэтому стоит отметить многофункциональность машины. Безусловно, преимуществом будет и то, что в комплектацию входит ёмкость под краску, что очень облегчает работу. Также, вспомним про цену, которая по сравнению с другими производителями достаточно низкая, но при этом качество не проигрывается другим моделям HYVST. Эффективная работа с RL-6 вам гарантирована.

Какую технику выбрать

Успехов в выпуске разметочной техники с этим принципом нанесения покрытия добилась известная американская фирма GRACO. Уже почти два десятка лет инженеры компании постоянно модернизируют и усовершенствуют, используя самые последние технологии, установки для нанесения разметки.

Оборудование под торговой маркой LineLazer хорошо известно в России. Линейка из 4 машин предназначена для того, чтобы полностью решить любые задачи по нанесению разметки в ходе ремонтных работ, при оформлении автостоянок и школьных дворов, стадионов и т. д. Масса самой малой модели LineLazer 3400 всего 65 кг, поэтому перемещение вручную при наличии трех колес проблем не вызывает. Самая высокая производительность у модели LineLazer IV 200HS, ее используют для интенсивных работ по разметке не только футбольных полей и ангаров, но и для выполнения небольших объемов разметки на городских дорогах, а также взлетно-посадочных полос аэропортов. С помощью самоходной установки LineDriver, оборудованной сиденьем оператора и органами управления, в том числе задней передачей, все установки LineLazer, такие как IV 3900, IV 5900, IV 200HS, можно легко перемещать на небольшие расстояния независимо от рельефа местности, экономя физическую энергию оператора и рабочее время. Кроме этого появляется возможность возить запас краски, что также сокращает время на подготовку к работе.

Американская компания Titan Tool поставляет в нашу страну маркировочные бескомпрессорные машины семи типоразмеров серии PowrLiner. У самой компактной модели PowrLiner 800 масса всего 30 кг и максимальная скорость нанесения покрытия 1,9 км/ч. Замыкает линейку модель PowrLiner 9900 массой 169 кг, работающая со скоростью нанесения разметки 16 км/ч.

Компания Larius (Италия) также является известным производителем легких установок для нанесения разметки бескомпрессорным способом. Самая простая из них – установка Lariette Liner 4220 массой 65 кг. Она укомплектована двигателем мощностью 2,2 кВт, который создает с помощью мембранной помпы давление краски в 210 бар, а максимальная подача краски – 2,8 л/мин. У каждой из восьми моделей, реализуемых в России, есть свои конструктивные преимущества. Так, самая мощная модель Viking рассчитана на средние объемы работ, предназначена для разметки пришкольных территорий, производственных площадей, автостоянок, складов, имеет две системы забора краски и соответственно два краскораспылителя высокого давления и реверсивные сопла, т. е. система работает с двумя цветами краски. Двигатель мощностью 4,5 кВт создает давление краски 200 бар, обеспечивая подачу на каждый краскопульт со скоростью 3 л/мин. Две модели – Everest и К2 установлены на самоходное шасси, это позволяет использовать их для выполнения больших объемов по разметке дорог, аэродромов, паркингов. В модели Storm 4000 установлена поршневая помпа, обеспечивающая при работе от двигателя установки мощностью 4,5 кВт подачу краски до 4 л/мин.

Немецкая компания J. Wagner GmbH около 30 лет поставляет в нашу страну относительно недорогие, простые в использовании, но очень надежные маркировочные машины. Серия машин LineCoat для нанесения дорожной разметки краской состоит из пяти моделей. В наиболее мощных машинах LineCoat 840, 860 и 880 предусмотрен гидравлический привод на задние колеса, есть сиденье для оператора. По желанию заказчика в комплект поставки может быть включено устройство для нанесения стеклошариков на дорожную разметку.

Удивительно, но китайские производители, похоже, обошли вниманием эту нишу в области дорожно-строительной техники. Компания «Амур-Импорт» предлагает всего одну модель ручной разметочной машины для холодного безвоздушного распыления North Traffic KF-CP-150. Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах

Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах.

Какие виды разметки предусмотрены нормативами безопасности дорожного движения

Нанесение дорожной разметки регламентируют ГОСТ Р 52289 – 2004, актуализированная редакция СНиП 2.07.01-89* и приложение к Правилам дорожного движения. Документами предусмотрены следующие правила маркировки дорожного полотна, в которых описываются особенности ее нанесения:

I. Виды разметки.

Правилами установлено, что горизонтальная и вертикальная разметка может быть:

  • постоянная, которая в этом месте будет всегда. Такая маркировка выполняется только материалом белого цвета. Исключение составляет желтый цвет линий и знаков, что предусмотрено нормативными документами;
  • временная, удаляемая в обозримом будущем. Такая маркировка выполняется красящим веществом оранжевого цвета.

II. Классификация обозначений.

Разграничение потоков транспорта и обозначение границ полос осуществляется при нанесении следующих типов изображений:

Сплошные и пунктирные продольные линии. При этом первую из названных – пересекать категорически не разрешается. Прерывистую (пунктирную) линию пересекать можно. Еще один вид продольных полос – двойная сплошная – разделяет потоки машин, следующие в противоположных направлениях. Поперечные линии регулируют движение пешеходов, но водителям она сигнализирует о месте, где нужно остановиться или уменьшить скорость. Самая важная из поперечных разметок обозначает пешеходный переход и в народе обозначается как «зебра». Еще одна из поперечных разметочных линий наносится перед светофором и сигнализирует о месте остановки в ожидании зеленого света. Стрелки показывают возможное направление перемещения ТС или пешеходов. Они бывают также раздваивающимися и растраивающимися. Иногда – при больших автомобильных потоках – разметочное изображение дублируется соответствующим знаком

Пиктограммы в дорожной разметке отображают узнаваемые черты предметов, на которые необходимо обратить внимание. Так, пиктограмма велосипеда обозначает, что данная проезжая часть – это велосипедная дорожка. Пиктограмма с изображением инвалида-колясочника указывает на парковочное место для транспортных средств таких людей

Пиктограмма с изображением инвалида-колясочника указывает на парковочное место для транспортных средств таких людей.

Популярные модели машин

На территории нашей страны применяются разметочные машины и отечественного, и иностранного производства. Ниже опишем модели, получившие наиболее широкое распространение.

Разметочная машина«Шмель-11А»

Она отличается сравнительно небольшими габаритами, маневренностью и широкой сферой применения, ведь установленное «на борту» оборудование подходит для нанесения разметки как на крупных автомагистралях, так и на тесных городских улицах.

Базируется разметочная машина на шасси «Газель Next», выпускается она ОАО «ГАЗ». В базовую комплектацию входит разметочный блок, состоящий из двух пар пистолетов производства Kamber, пульт управления, маяки (балочный и точечный), в водительской кабине установлен цифровой спидометр.

В качестве дополнительного оборудования устанавливается рабочее место оператора (оно находится справа), дополнительная 3-я пара пистолетов и система «Видеомаркер». Вместительность бака для краски составляет 600 л, производительность насоса – 26 л в минуту, максимальное давление – 130 бар.

Hofmann

Маркировочные машины от немецкой компании Hofmann широко известны в разных уголках земного шара. Этот производитель наладил выпуск подобной техники в далеком 1952-м году, его модельный ряд включает десятки вариантов, которые позволяют полностью удовлетворить потребительский спрос.

Заслуженным вниманием пользуется самоходная машина Hofmann Н 33-3. Это компактная универсальная модель, на которой одновременно может работать несколько операторов

Благодаря поставляемому в комплекте осветительному оборудованию техника может использоваться и в темное время суток.

Машина оснащена 4х-цилиндровой дизельной силовой установкой Kubota Turbo с системой жидкостного охлаждения. Мощный компрессор обеспечивает подачу воздуха под давлением в 7,5 бар при скорости от 1080 до 3500 л в минуту. Имеется пневматический охладитель.

Line Lazer

Отдельного внимания заслуживают разметочные машины Line Lazer от американской компании GRACO. Они предназначены для нанесения разметки на автомобильных дорогах, стоянках, спортивных объектах, в пешеходных зонах и т.д.

Взять хотя бы модель Graco Line Lazer 200HS. Это надежный безвоздушный гидравлический агрегат, который используется для решения самых сложных задач. Его распылитель прекрасно подходит для нанесения длинных непрерывных линий в тяжелых условиях эксплуатации.

Оборудование одновременно может наносить как одну, так и две линии, максимальная его производительность составляет 7,5 л в минуту, скорость нанесения разметки – 16 км в час.

Машина оснащена электронным процессором Smartcontrol, который обеспечивает возможность регулировки давления, снижения пульсации во время подачи краски, а также поддержания одинаковой ширины линии.

Все элементы управления находятся под рукой, поэтому настроить режим работы можно, не прерывая процесс нанесения разметки. Благодаря простоте конструкции и высокой надежности машина характеризуется продолжительным сроком службы, она проста и неприхотлива в эксплуатации.

Материалы для дорожной разметки

Идея использования центральной разделительной линии для обозначения дорожной полосы пришла в голову американцу Эдварду Н. Хайнзу еще в 1911 г. после того, как он заметил на дороге белый след от подтекающей цистерны с молоком. Люди быстро осознали эффективность новшества, поэтому сегодня на карте мира не найдется места, где бы не использовали маркировку дорог. Светотехнические характеристики дорожной разметки включают четыре основных параметра: цвет, коэффициент яркости, коэффициент световозвращения и коэффициент сцепления.

В недавние времена эмаль ЭП-5155, которая изготавливается на основе эфиров целлюлозы с добавлением эпоксидных смол, была практически единственной отечественной эмалью для разметки автомобильных дорог. В современном ассортименте материалов для разметки автомобильных дорог, представленных сегодня на рынке России, более 50 марок красок и более 20 видов пластиков и спрей-пластиков холодного и горячего формирования, а также световозвращающие стеклошарики. Для достижения максимального эффекта световозвращения необходимо, чтобы стеклошарики были погружены в лакокрасочный материал примерно наполовину. Так достигается хорошее удержание микросфер материалом разметки и оптимальное отражение света. Кроме того, стеклошарики повышают коэффициент сцепления и износостойкость разметки.

Разметочные краски на базе акриловых или кремнийорганических полимеров содержат не менее 70% сухого остатка, а пластики – не менее 97%. Термопластики, спрей-пластики, термопластичные маркировочные ленты наносят на дорогу горячим способом. Толщина жидкого слоя при нанесении составляет 400–600 мкм. Двухкомпонентные краски сочетают в себе свойства холодных пластиков и красок. Два компонента, которые соединяют непосредственно перед применением, представляют собой жидкую краску и отвердитель. Термопластик, спрей-пластик и маркировочные ленты так же, как и краски, содержат органическую и неорганическую часть, но не содержат растворителей. Их наносят на покрытие автомобильной дороги в виде расплавов. Содержание нелетучих веществ в этих материалах не менее 98%, а полимерного связующего – 18–20%. В спрей-пластике содержание связующего увеличено до 25–30%.

Готовые маркировочные ленты из термопластичных или пленочных материалов являются быстрым и удобным средством нанесения разметки на асфальтобетонное покрытие. После того как форма уложена в соответствии с планом разметки, ее разогревают газовой горелкой до появления на поверхности материала пузырьков. В случае композитных материалов разогревают каждый слой отдельно. Уже через несколько минут после остывания разметки можно открывать движение транспортных средств по дороге. Срок службы горизонтальной разметки составляет от трех месяцев до двух лет в зависимости от материала. Износостойкость разметки автомобильной дороги краской на асфальтобетонном покрытии выше, чем на цементобетонном. Это обусловлено их различной химической природой.
