Как уменьшить скорость мотоблока при помощи шкивов

как увеличить скорость мотоблока

Первая передача стала не такая скоростная, но зато тяги стало больше. Первая и вторая передачи для тяжолых условий, а третья и четвертая если хочется ехать побыстрее.

По такому снегу ездит без проблем.

А вот по такому снегу уже тяжело, но гребя всеми четырьмя потехоньку пробивается, движку правда приходится туго.

Уже весна.

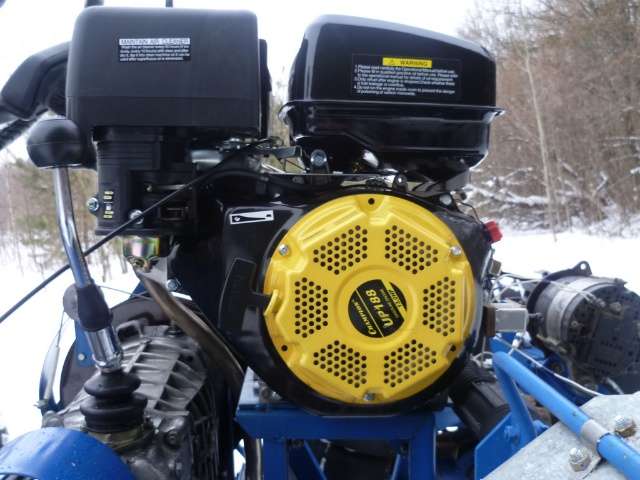

Вот новые изменения в каракате. Купил для него новый двигатель, а то старый то в мотоблок ставил, то обратно. Новый двигатель Китайский «Champion G390HK-II 13 л/с». «Китаец» заводится хорошо, и тянет неплохо, пробовал заводить даже в двадцатиградусные морозы — заводится.

Так-же поставил автомобильный генератор, теперь есть свет.

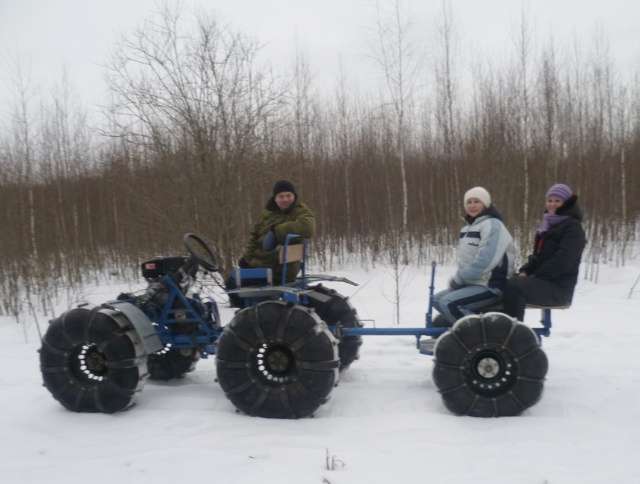

Сделал еще прицеп для перевозки людей, уверенно везет даже 4 человека.

В общем хороший вездеходик получился, катаюсь в основном зимой и в межсезонье. По грязи и снегу идет уверенно, но это и не удивительно так как полный привод и без дифференциалов. Надеюсь что мой самодельный каракат камуто понравился и фото были понятны и полезны для вас.

Конструктивные особенности приспособления

По своей конструкции, ходоуменьшитель – это своего рода понижающий редуктор. Благодаря использованию цепи он превращает движущую силу культиватора в работу навесного оборудования. Это приспособление можно приобрести во многих магазинах сельхозтехники. Однако если ходоуменьшитель для мотокультиватора сделать самому, то вам удастся сэкономить неплохую сумму денег. Конструкция оборудования состоит из таких элементов:

  • Целого корпуса генератора;
  • Роторного вала;
  • Фланцевого подшипника;
  • Конической шестерни;
  • Стальных деталей;
  • Винтов;
  • Шкива.

Изготовить уменьшитель хода для мотокультиватора своими руками достаточно просто.
Чтобы не допустить типичных ошибок, обязательно сделайте чертежи, в которых потребуется указать размеры и материал деталей и последовательность их крепления.

Делаем своими руками

Как сделать ходоуменьшитель на мотоблок своими руками? Механизм по конструкции очень похож на редуктор. Включение его в работу мотоблока перераспределяет часть тягового усилия на дополнительное навесное оборудование. Работу по изготовлению устройства можно условно разделить на несколько этапов:

  1. Подготовительные мероприятия. На данном этапе подбирается корпус для будущего механизма, заготавливаются металлические трубы, подшипники, шестерни, стальной лист и винты.
  2. Изготавливают валы. Основным материалом выступает круглый прокат закаленной стали. С использованием станков заготовки протачивают, добиваясь точного размера, а также проделывают канавки. Валы передают крутящий момент, а радиальные подшипники удерживают их.
  3. Устанавливают цепи и звездочки. Этот материал лучше приобрести в магазине.
  4. После сборки корпуса ходоуменьшителя проводят его испытание. В случае возникновения каких-либо посторонних звуков и скрипов, работу приостанавливают и исправляют нарушения.

Совет. Браться за изготовление самодельных устройств следует только при наличии опыта и при сборке четко придерживаться алгоритма необходимых операций.

Ремни на мотоблоки Нева: типы, размеры, самостоятельная натяжка

Как известно, мотоблоки могут быть двух типов. Первые из них работают на цепной, а вторые – на ременной передаче. Во втором случае ременная передача используется для передачи крутящего момента от мотора на навесное оборудование мотоблока, а также играет роль сцепления и трансмиссии. Предлагаем рассмотреть принципы установки ремней на мотоблок Нева, а также методы их регулировки своими руками.

Правила выбора ремней для мотоблоков Нева

Модельный ряд мотоблоков Нева не ограничивается только одним представителем. Напротив, существует несколько модификаций сельскохозяйственных агрегатов, для каждого из которых подходят ремни определенного типа.

На мотоблоке МБ-1, как и для мотоблока Нева МБ-2, используется преимущественно клиноременная передача. Применение клиновой передачи позволяет агрегату передвигаться, как в переднем, так и в заднем направлении. В случае неисправности клиноременного механизма машины марки Нева работать не будут. Мотоблоки МБ-1 оборудуются клиноременной передачей переднего и заднего хода. В то же время, модификация МБ-2 оснащена лишь передачей переднего хода. Такая разница в конструкции двух моделей агрегатов не позволяет использовать для них один и тот же вид ремней. Напротив, чтобы правильно выбрать ремень на мотоблок Нева, следует изучить ряд следующих факторов:

  • Тип ремня, который точно соответствует вашей модели мотоблока;
  • Размеры элемента;
  • Степень натяжения элемента;
  • Тип клиновой передачи.

Внимательно изучив каждую из этих характеристик, вы сможете безошибочно выбрать запчасти, которые подойдут конкретно для вашей модели агрегата.

Типы ремней для мотоблоков Нева

Существует три вида ремней, которые устанавливаются на мотоблоки. К ним относиться:

  • Клиновые ремни;
  • Элементы переднего хода;
  • Ремни заднего хода.

Для того чтобы безошибочно выбрать ремень привода для агрегатов марки Нева, лучше всего воспользоваться таблицей, в которой указано соответствие элементов к определенной модели мотоблока.

Данная таблица подскажет, как выбрать ремень к мотоблоку Нева, исходя из модификации сельскохозяйственного агрегата.

Размеры ремней на мотоблоки Нева

Еще один важный фактор при выборе приводных ремней для мотоблока Нева – это их размеры. Определить, какая деталь подойдет для вашей сельскохозяйственной машины, поможет специальная таблица.

Прежде, чем воспользоваться таблицей, следует сделать замеры между шкивами и роликами, на которые будет устанавливаться новая деталь. Это поможет определить точную длину нового элемента.

Натяжка ремня мотоблока Нева – как сделать своими руками?

В конструкции мотоблока Нева МБ-1 и МБ-2 расположение ремней немного отличается. Следовательно, алгоритм установки на обе модели также будет иметь определенные отличия. Чтобы натянуть ремень на мотоблоке Нева МБ-1, нужно соблюдать следующий порядок действий:

  1. В первую очередь из клиноременного механизма необходимо извлечь кожух;
  2. Затем аккуратно снимите со шкива заднюю планку;
  3. При помощи ключа ослабьте подпружиненный ролик;
  4. Демонтируйте старый ремень и натяните новый элемент;
  5. После этого установите все ранее демонтированные запчасти мотоблока.

Регулировка ремня на мотоблоке Нева МБ-2 выполняется в таком порядке:

  1. Как и в первом случае, извлеките кожух из клиноременного механизма;
  2. Посредством специального винта ослабьте натяжение штатного ремня;
  3. Отверните все винты, которые удерживают кронштейн на корпусе мотоблока;
  4. Вытащите старый ремень и произведите настройку шкивов;
  5. Прежде, чем ставить ремень, обязательно протрите пространство между всеми видимыми деталями, и продуйте шланги, к которым есть свободный доступ;
  6. При установке нового ремня один его конец установите на вал редуктора, а второй – на шкив, расположенный в двигателе;
  7. В конце соберите конструкцию в обратном порядке. Более детально об установке ремней на мотоблоки Нева можно узнать из видео.

В большинстве случаев натяжка нового элемента на агрегат Нева выполняется в случае поломки агрегата. Реже владельцы сельскохозяйственных машин меняют ремень преждевременно, чтобы не допустить его повреждения или обрыва непосредственно во время работы с мотоблоком. И в том, и в другом случае, следует быть максимально внимательным, так как чрезмерная натяжка элемента неминуемо приведет к его обрыву.

Езда на самодельном мотоблоке

Согласно кодексу об административных правонарушениях ни один мотоблок, в т.ч. устройство, обладающее подвеской и силовым агрегатом, собранное собственноручно, не является ТС. Другое дело, что именно производитель определяет категорию своего товара. Он обладает юридическим правом считать произведенную технику мотоблоком, а в случае с кустарным производством при остановке инспектором могут возникнуть вопросы: кто решил, что это мотоблок, и почему? Инспектор может потребовать предъявить документы на устройство или даже выписать предписание о постановке его на учет, а это ведет за собой определенные юридические последствия.

В целом, эксплуатация мотоблока, собранного своими руками, ничем не отличается от купленного в магазине. Вопрос может возникнуть в области его принадлежности к категории ТС, и то, только в том случае, если инспектор посчитает нужным его задать. В остальном на самодельную технику распространяются все те же правила, что и на купленную, никаких дополнительных пунктов для управления ей не прописано.

Моторные масла для мотоблоков – виды и характеристики

Современный мотоблок состоит из множества механизмов, для исправной и слаженной работы которых требуется наличие смазочного материала. От качества и свойств последнего зависит не только долговечность элементов агрегата, но и эффективность его применения в тех, или иных условиях.

Мотор не зря называют «сердцем» мотоблока. Именно от состояния первого, во многом, зависит работоспособность агрегата. Двигатель, в свою очередь, не сможет работать без правильно подобранного моторного масла.

Последнее выполняет сразу несколько важных функций:

  • охлаждает двигатель мотоблока при сильных нагрузках;
  • смазывает трущиеся детали мотора;
  • очищает внутренние полости двигателя от засоров;
  • уплотняет топливную смесь, делая ее более качественной.

В процессе работы мотора с воздушным охлаждением используемый смазочный материал испаряется и скапливается на поверхности горячего цилиндра. В результате этого масло вместе с горючим превращается в задымленные выхлопные газы. Все собираемые на деталях мотоблока продукты сгорания топлива существенно усложняют их смазку. Чтобы не допустить этого, многие компании-производители мотоблоков советуют использовать вместе со смазкой специальные антиокислители, задача которых заключается в очистке деталей двигателя от вредных отложений.

Все имеющиеся в продаже моторные масла делятся между собой по системе SAE.

По ней на рынке различают следующие смазочные материалы:

  • летние масла – эти средства предназначены для применения преимущественно в летний период. Они обладают высокой вязкостью, а на их упаковке отсутствует буквенная маркировка. В число этих составов входит средства SAE 20, SAE 30, SAE 40;
  • зимние масла – материалы этого типа используются для смазки двигателей мотоблоков на зимний период. Им свойственная невысокая вязкость и наличие в маркировке буквы W, которая расшифровывается, как «Winter». В число зимних масел входят составы SAE 0W, SAE 10W, SAE 20W;
  • всесезонные масла – эти составы пользуются самым высоким спросом. Они универсальны, так как могут успешно использоваться, и зимой, и летом. На их упаковке указана двойная маркировка. В число этих масел входят составы 5W-30 и 10W-40.

Чтобы выбрать масло для мотоблока, также следует учитывать его состав.

Производители выпускают смазочные материалы для двигателей с такими составами:

  • синтетические масла;
  • полусинтетические составы;
  • минеральные масла.

Также на рынке можно найти масла, как для 2-тактных, так и непосредственно для 4-тактных моторов. Большинство современных мотоблоков комплектуются 4-тактными двигателями со встроенными системами воздушного охлаждения. В такие моторы следует заливать исключительно 4-тактное масло.

https://youtube.com/watch?v=4IHxvflEjWw

Мотор с принудительным воздушным охлаждением в процессе работы нагревается значительно больше, чем двигатель с активным водяным охлаждением. В связи с этим масло в мотоблок с такой системой охлаждения должно обладать высокой термоокислительной стабильностью и довольно низкой испаряемостью. Кроме того, используемое для смазки двигателя масло непременно должно соответствовать всем известным современным требованиям экологичности, иными словами, показывать допустимый уровень токсичности выбрасываемых выхлопных газов и задымленности.

Дополнительные приспособления

Продаются мотоблоки с минимальным количеством комплектующих. Однако фрезы и стандартного плуга для выполнения всех сельхоз работ недостаточно. Как улучшить мотокультиватор с помощью подручных материалов? С помощь инструментов, которые есть в каждом доме можно расширить возможности мотоблока. Оборудование, которое можно изготовить самостоятельно:

  1. Установка на мотоблок граблей для уборки мусора, листьев, сена. Такое простое приспособление ускорит осенне-полевые работы, позволит за считанные минуты очищать большие участки от мусора. Для изготовления граблей будет нужно: несколько метров арматуры с сечением 8-12 мм и полоска листового металла. Арматура, нарезается на отрезки длинной 10 см и приваривается к пластине в несколько рядов с промежутком 3-5 см. Для увеличения маневренности грабли можно оборудовать роликовыми колесами.
  2. Прицеп и телега, помогут перевезти габаритные грузы. Тележку можно изготовить из подручных материалов – швеллера и старых колес от автомобиля, металлического профиля и досок. Сцепление делается стандартным как для тракторов и автомобилей.
  3. При желании можно изготовить картофелекопалку, окучник и бороны, которые по качеству не будут уступать покупным.

Плуги для мотоблоков

Еще одно приспособление для обработки почвы с помощью мотоблока — плуг. Выделяются такие виды плугов:

  1. Самый простой в использовании – однокорпусный, так же известный как плуг Зыкова.
  2. Реверсивный плуг для мотоблока: поворотные или оборотные. Верхняя часть с загнутым пером, которое в процессе вспахивания переворачивает землю. Универсальное приспособление, которое легко справляется со вспахиванием тяжелых грунтов. Быстро справляется с обработкой участков с глинистой и болотистой почвой.
  3. Роторный плуг для мотоблока имеет сложную конструкцию. В зависимости от количества лемех есть двухкорпусные и трехкорпусные модели. Активные лемехи сбрасывают землю только в одну сторону, а пассивные сравнивают грядки и приподнимают их. Обработка земли таким плугом имеет ряд преимуществ: грунт максимально насыщается кислородом; уменьшается износ шин и расход топлива; после обработки не остается больших комьев земли.
  4. Ротационный плуг для мотоблока дает неограниченные возможности. Во время работы ось поворачивается, а с ней и пласты грунта. Легко вспахивает даже очень твердый грунт на глубине около 30 сантиметров. Различаются лопастные, барабанные, лопаточные и шнековые плуги. Приспособления первого типа оснащены жестким толкателем, могут состоять из пружинной пластины или быть комбинированными. Агрегаты второго типа оснащены диском с лопастями, вращающимися во время работы. Плуг с дисковым ножом для мотоблока подходит для проведения работ в начале весны, он хорошо справляется с мокрым грунтом.

Сергей Кучин | Автор топика: Мотоблоки

Здраствуйте! Стоит ли брать мотоблок Форза?

Григорьев (Levar) Не знаю! Я на оку брал двигатель форза, так мне не понравился! Бензина жрал много и вебрацыя шла сильная.

Николай (Ferris) он имеет ввиду мотоблок форза наверное

Григорьев (Levar) Возможно. Но я про двигатель рассказал. А мотоблок я и не видел такой.

Евгений (Coffey) Нет идеального мотоблока, берите тот который вам приглянулся.Именно мотоблок а не культиватор, чтобы скоростей минимум две, и задняя скорость а остальное это. двигателя у них практически все китайские да и сделаны практически там же.У меня Салют китайский, у соседа Чемпион, у другого Мицубиши тоже китайцы и ничего работают, пашут.

Вячеслав (Yashawn) Нормальный аппарат, всё у всех одинаково ока луч нева, целина

валентин (Demetres) Я бы советовал обратить внимание на мотоблоки, где сцепление и привод безремневые. Они надёжнее, хоть и, возможно, немного дороже

Григорьев (Levar) К примеру Угра! Но сколько отзывов о нем не слышал и сами продавцы говорят что не очень он. Коробка слабая очень.

валентин (Demetres) Увы, за Угру ничего не скажу. У меня Кентавр 2070. Нареканий никаких. А что говорят продавцы. ну к примеру в если сравнить цепную передачу и шестерёнчатую, то выбор однозначно в сторону последней. Или Вы слишали о автомобилях с цепной КПП?

Виталий (Haoniyao) Удачное сравнение авто и МБ!

Сергей (Sedat) Привет ребята, я в этом году взял неву с субару, так при покупке продавец объяснил чем отличаются китаец от нашего, шестерни в редукторе сельские и сталь соответственно

Сергей (Sedat) Селумин и сталь

макс (Resa) У меня угра мне очень понравелся. 8 год ему поменял только движок старый начел масло подедать.стоял лифад движок так как в магазине небыло лифановского движка поставил чемпион.в коробку ниразу нилазел . пешет с висны и до первого снега.

валентин (Demetres) Я уже упоминал, китайцы в нашей местности практически у всех. С коробкой. а в частности с шестернями, ни у кого из моих знакомых проблем не было. Цепи в приводе фрезы у тяжёлых МБ рвались, были случаи. а что касается «обьяснений» продавцов, то, как говорится, каждая лягушка своё болото хвалит. Это пристрастный эксперт, ИМХО!

Алексей (Bautista) Стоит не стоит, есть деньги бери, есть на что-то лучшее -бери, выбор всегда упирается в деньги, на что есть то и берём.

Евгений (Coffey) Канечно крузак Прадо цепная раздатка да много на каких джипах так поменял цепь и все а не дорого стоящею трансмисию

валентин (Demetres) У Форда, ЕМНИП, в первых моделях применялась цепная передача.

Tags: Как сделать заднюю скорость на мотоблоке видео

Как изготовить утяжелители самим

Чтобы изготовить утяжелители для колес мотоблока достаточно желания, минимум материала и времени. Тут особых сложностей нет. Нужно приготовить будущие детали этого устройства:

  • 2 пятикилограммовые гири;
  • 2 десятикилограммовых блина;
  • 2 корзины сцепления от «Жигулей»;
  • шестигранный полнотелый профиль (кусок);
  • мотоблочные шплинты (2 шт.).

Все это может заваляться на пункте приема старого лома. Не обойтись без сварочного аппарата с электродами, болгарки с обрезным кругом, дрели со сверлами. Ну и чтобы придать эстетический вид приспособлению, следует запастись краской.

Изготовление:

От шестигранного профиля отрезаются 2 куска, размером около 5 см. В них нужно будет просверлить отверстия для шплинтов. Затем этот отрезок крепят к блину от штанги. Шестигранник вставляется в отверстие от грифа и приваривается.

Потом нужно будет корзину сцепления прикрепить к блину. Для этого применяется сварка — обваривается по окружности маховика.

Как регулировать скорость?

Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.

Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:

  • замена колес на большие по диаметру;
  • замена пары шестеренок редуктора.

Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.

Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза

Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора

Логически рассуждая, уменьшения скорости передвижения мотоблока можно добиться исполнением диаметрально противоположных действий – уменьшить диаметр шин или количество зубчиков на шестеренчатой паре.

Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.

Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).

Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.

Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.

Не забывайте о соблюдении равновесия: грузы на колесах должны быть равны по массе, а по раме – равномерно распределены, иначе возникнет перекос, из-за которого при выполнении поворотных маневров ваш агрегат может завалиться набок.

Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.

Также для этой цели можно заменить родную коробку передач на аналогичное устройство с пониженной передачей – для облегчения преодоления препятствий.

И не забывайте о профилактике: чаще меняйте масло, регулярно смазывайте все узлы своего механического друга, следите за состоянием свечей, меняйте изношенные детали на новые.

Если вы хорошо ухаживаете за агрегатом, соблюдаете все рекомендации по эксплуатации устройства, проводите регулярные профилактические техосмотры, то мотоблок будет выдавать максимум своих возможностей в отношении скорости и производительности.

О регуливке скорости почвофрезы мотоблока смотрите в видео ниже.

Все права защищены, 14+

Запрещено использование любых материалов без нашего предварительного письменного согласия.

Как сделать самодельный редуктор для мотоблока

Для самостоятельной сборки преобразующего устройства на мотоблок необходимо запастись следующими инструментами:

  • штангенциркуль и металлическая линейка;
  • набор отверток разного размера, в том числе и косая;
  • пассатижи и кусачки;
  • пила по металлу;
  • электродрель с набором сверл по металлу;
  • тиски;
  • молотки – большой и маленький;
  • резиновые прокладки.

Если вы решили самостоятельно собрать редуктор для своего мотоблока, обязательно проведите приблизительный расчет. Это поможет определить, как минимум, передаточное число и тип преобразующего устройства, который вам нужен.

Также с помощью предварительных расчетов вы сможете оценить габариты будущего передаточного устройства.

Чтобы сделать правильный расчет, определитесь с параметрами вашего двигателя. Для расчетов необходимо уточнить несколько данных:

  1. Число оборотов коленвала двигателя. Однако эта величина не является постоянной: стоит «прибавить газ», и она значительно увеличится. Поэтому расчеты основываются на базе – количество холостых оборотов плюс 10%.
  2. Расчетное число оборотов для оси подвески. Оно высчитывается с учетом диаметра колес для определения выбега за один полный оборот. На основе этого можно посчитать, с какой скоростью должна вращаться ось, чтобы обеспечить максимально комфортную скорость движения мотоблока. Это в среднем от 3 до 5 км/час.

Рассмотрим простой пример: мощность двигателя на холостом ходу с учетом увеличения на 10% составляет 600 оборотов/мин, а для обеспечения скорости 3 км/час требуется скорость вращения 200 об/мин. Следовательно, расчетное передаточное отношение редуктора составляет 3:1. Иными словами, для уменьшения скорости вращения оси в три раза, чтобы обеспечить скорость движения 3 км в час, в три раза увеличивается крутящий момент.

Пошаговая инструкция по сборке цепного редуктора

При наличии определенных навыков можно сделать редуктор любого типа своими руками, но проще всего собрать малогабаритный механизм с цепной передачей. Материалы для него легче найти, они надежны в работе.

Чтобы изготовить самодельный цепной механизм, запаситесь следующими запчастями и материалами:

  • звездочки с необходимым количеством зубьев;
  • ведомый вал;
  • цилиндрические и эксцентриковые подшипники;
  • защитный кожух;
  • крепежные детали для соединения частей кожуха;
  • цепи с необходимым количеством звеньев.

При сборке редуктора любой конструкции нельзя заменять подшипники втулками. Перекосы между ведущей и ведомой частями недопустимы.

В качестве защитного кожуха можно использовать старый корпус коробки передач подходящего размера, просверлив в нем отверстия для крепления.

  • Изготовление самодельного редуктора для мотоблока начинается с закрепления на выходном вале двигателя ведущей звездочки. Для ее фиксации можно использовать шпонку или фланец. В зависимости от конструкции выходного вала, может быть применена даже точечная сварка.
  • Ведомый вал следует выточить на станке. Звездочку на нем фиксируют так же, как и на ведущем вале.
  • Более надежный способ – изготовить вал из двух полуосей, на концах которых вытачиваются фланцы. Ведомую звездочку закрепляют между ними, скрепляя всю конструкцию болтами. В этом варианте звездочка второй ступени будет закреплена более точно и надежно.
  • Чтобы защитить механизм редуктора от грязи и механических повреждений, его помещают в защитный корпус, который служит также резервуаром, содержащим жидкую смазку для движущихся деталей.
  • В защитном корпусе (картере) просверливаются гнезда для установки опорных подшипников. Ведомый вал устанавливается на цилиндрических подшипниках, а ведущий – на эксцентриках. Меняя, в силу своих конструктивных особенностей, положение в посадочном гнезде в радиусе 15°, эксцентриковый подшипник меняет и положение ведущего вала, регулируя таким образом натяжение цепи.
