Как установить циркулярную пилу на стол

Устройство циркулярки со стационарной установкой

закрепленная на столе циркулярка Байкал

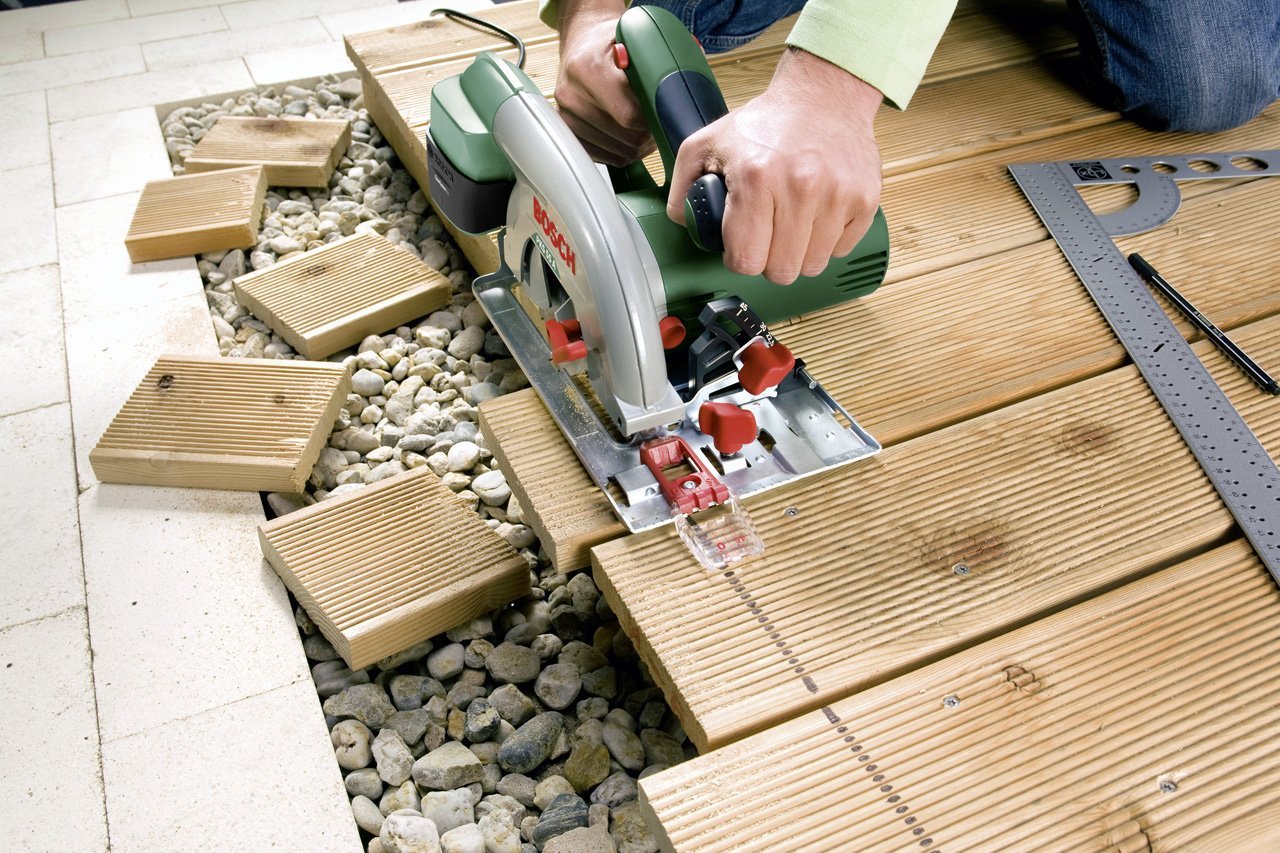

Циркулярная пила создана для поперечной и продольной резки относительно мягких материалов: дерева, древесных плит, пластмасс, цветных сплавов. Ручной инструмент работает быстро и точно, поэтому широко применяется при различных столярных работах, а также при:

  • выполнении кровельных работ;
  • настилке половых покрытий;
  • изготовлении мебели.

Заменив диск на ручной циркулярке, можно выполнять резку мягких металлов и профилей. А установив на верстак с помощью специального устройства — превратить ее в станок.

Главные элементы циркулярной пилы:

  • электромотор;
  • редуктор в корпусе;
  • направляющая;
  • платформа;
  • защитный короб;
  • стационарное крепление.

Корпус инструмента выполняется из прочного пластика и лишь у единичных моделей из металла. Так как при работе производится много пыли и стружки, производители предусматривают систему стружкоудаления. Как правило, это выход для подключения промышленного пылесоса. Существуют модели со встроенным контейнером для сбора пыли — удобное решение для разовых работ.

На современных ручных моделях устанавливают только коллекторные электромоторы мощностью 750 — 2500 Вт. Этот показатель определяет число оборотов диска и возможности инструмента. Самые мощные модели имеют частоту оборотов до 5000. Мощный мотор требует охлаждения, которое обеспечивается вентиляционной системой корпуса.

Платформа имеет большое значение при выборе. Она может быть:

  • штампованная — более дешева, подходят для любителя;
  • литая алюминиевая — не деформируется, прочная и устойчивая.

Нередко на платформу наносится градуированная шкала, помогающая точнее распиливать заготовки.

Направляющая шина — служит для выполнения ровного реза. Некоторые производители оснащают свой инструмент направляющей. Но так бывает не всегда.

Дополнительные приспособления

Лазерная указка — удобная опция, которая позволяет резать деталь с засыпанной опилками разметкой. Повышает стоимость оборудования, но приветствуется профессионалами.

Возможность замены диска — современные модели оснащаются блокировкой шпинделя, которая позволяет быстро и просто снимать диск для замены. В противном случае диск снимается двумя ключами — длительная и неудобная процедура.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

  • основа, толщина которой не меньше 22 см;
  • брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
  • деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
  • столярный клей;
  • крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
  • металлические уголки в количестве 10 штук;
  • саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

  • направляющие брусья;
  • фанеру;
  • пропил;
  • бортики для надежного упора;
  • планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Стол для циркулярной пилы своими руками: чертежи и пошаговая инструкция

После того, как определены и вычерчены основные детали и узлы конструкции, можно приступать к заготовке материалов и подготовке инструмента, необходимого для работы.

К столу можно крепить практически любые модели циркулярных пил, кроме оснащенных слишком малыми дисками, так как они проседают по глубине и плохо справляются с резкой широких досок.

Материалы и инструменты для работы

Для сборки стола и крепления механизма дисковой пилы потребуются следующие инструменты:

  • мягкий карандаш или тонкий маркер, нужный для разметки;
  • измерительные приборы в виде рулетки, линейки и уголка;
  • лобзик или ножовка для нарезки деталей из дерева;
  • шлифовальная машинка с запасом наждачной бумаги;
  • шуруповерт с дрелью и молоток;
  • рубанок, который пригодится при сборке столешницы из нестандартной доски.

Стол можно изготовить из фанеры, брусков, досок, толщиной не менее 21 мм, или ЛДСП, а в качестве покрытия подойдут стальные или алюминиевые листы.

После сборки деревянной конструкции, ее стоит обработать антисептическими препаратами, которые защитят материал от влажности и других вредных воздействий.

Из соединительных деталей потребуются: шурупы, болты с гайками, металлические уголки, в количестве около 10 штук. Для прочности соединений можно использовать столярный клей.

Из элементов оборудования надо заготовить механизм циркулярной плиты и электрический выключатель с коробкой.

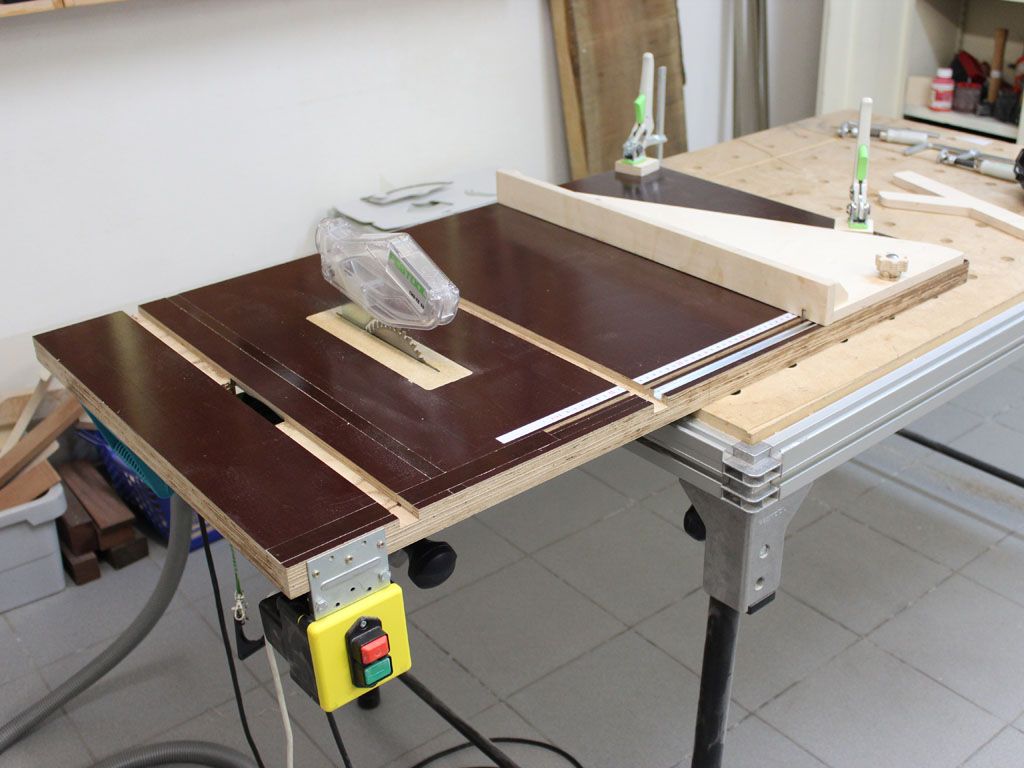

Установка циркулярной пилы в стол

Распиленный по длине брусок идет на сборку каркаса рабочего стола. Между собой элементы соединяются с помощью столярного клея, который должен высохнуть под давлением струбцин.

Затем ножки и каркас столешницы дополнительно соединяют саморезами и металлическими уголками, которые придадут изделию прочность и устойчивость.

Верх столешницы собирается из фанеры или досок, которые крепятся на корпус из брусков. Перед этим отмечают размер отверстия для диска циркулярной пилы и вырезают его лобзиком. При необходимости, выровненную поверхность стола покрывают листовым металлом.

Крепление механизма пилы к столешнице производят снизу, с внутренней части, предварительно просверлив отверстия для болтов.

Чтобы работающая дисковая пила была правильно закреплена на столе, необходимо использовать специальные лемешные винты, которые отличаются потайными шляпками. Это надо для получения гладкой поверхности в рабочей зоне, где болты должны быть погруженными в подошву основания механизма и не выпирать из нее.

Перед окончательным прикручиванием дисковой пилы важно правильно отрегулировать ее наклон, иначе результат работы не будет достаточно точным. Выравнивание производится с помощью небольших брусочков, подложенных под сторону нижнего перекоса

С боковой части стола надо закрепить коробку с выключателем, закрепленным с помощью болтов и распорок. Под столом выключатель соединяется с электрическим двигателем пилы отрезком кабеля.

При желании выполняются продольные упоры, изготовленные из 2-х досок, отрезанных по длине стола. Их углы надо закруглить и закрепить на столе с помощью мебельных рельс, чтобы менять габаритные размеры материала.

Что нужно определить для пильного стола?

Изготовление рабочего стола, с фиксированной на нем циркулярной пилой, для домашнего мастера не может быть большой проблемой. Полезно делать станок для обработки дерева самостоятельно, с учетом индивидуальных потребностей.

Необходимо выполнить примерный чертеж, чтобы по нему заготовить нужные материалы, инструменты и определиться с основными параметрами конструкции.

На начальном этапе необходимо выяснить главные технические качества будущего изделия.

Размеры

Габариты стола для циркулярной пилы рассчитывают, в зависимости от тех видов работ, которые предполагается выполнять с помощью инструмента.

Специфика решаемых задач влияет на длину и ширину изделия. Затем надо отметить место, где должен крепиться дисковый механизм, с учетом его размеров.

Отверстие под циркулярную пилу необходимо сделать точным, подходящим к определенной марке столярного оборудования, так как универсальные решения для этого не подходят.

Основание необходимо укрепить металлом, когда оно недостаточно прочное для механических воздействий, возникающих при распиле древесины.

Дизайн

Для столешницы обычно используют прочные доски из дерева лиственных пород, таких как дуб, бук, акация или ясень. При необходимости, поверхность стола покрывают фанерой или металлическим листом.

Под циркулярную пилу следует проделать отверстие в столешнице, в которое будет заходить нижняя часть диска.

Главными условиями создания качественного рабочего места должны быть:

  • аккуратность обработки всех конструктивных деталей, чтобы во время разрезания древесины не получить занозы или не зацепиться одеждой за выступающие шурупы;
  • тщательная заделка и шлифовка углов стола, особенно покрытого металлом;
  • максимальное удобство для выполнения предполагаемых операций.

В целях продления долговечности и придания эстетической привлекательности изделию, можно покрасить стол в подходящий цвет.

Конструкция

Еще на этапе построения чертежа, следует продумать прочность конструктивных соединений, чтобы исключить быстрое расшатывание ножек стола.

Столешница должна быть абсолютно ровной, а все изделие – устойчивым и безопасным для мастера.

В некоторых случаях оборудование дополняют съемным расклинивающим ножом и защитным кожухом от летящих опилок.

Чтобы ножки выдерживали значительные механические нагрузки, их надо соединить несколькими планками, укрепленными металлическими уголками.

Соединения чаще всего выполняют шурупами и болтами с гайками, что особенно удобно, в случае использования небольшой складной конструкции.

Как сделать своими руками — пошаговая инструкция

Алгоритм (порядок действий) при сборке такого станка:

Во-первых. Следует определиться с размерами (длина, ширина, высота). При выборе размеров рабочего стола учитывается размер основного количества заготовок, которые придется пилить. Под небольшие заготовки большой стол не нужен. Учитывается и расположение в мастерской: как и где расположить станок, уместится ли он.

Пример деревянного каркаса:

Все заготовки нарезаются по длине и проводится сборка.

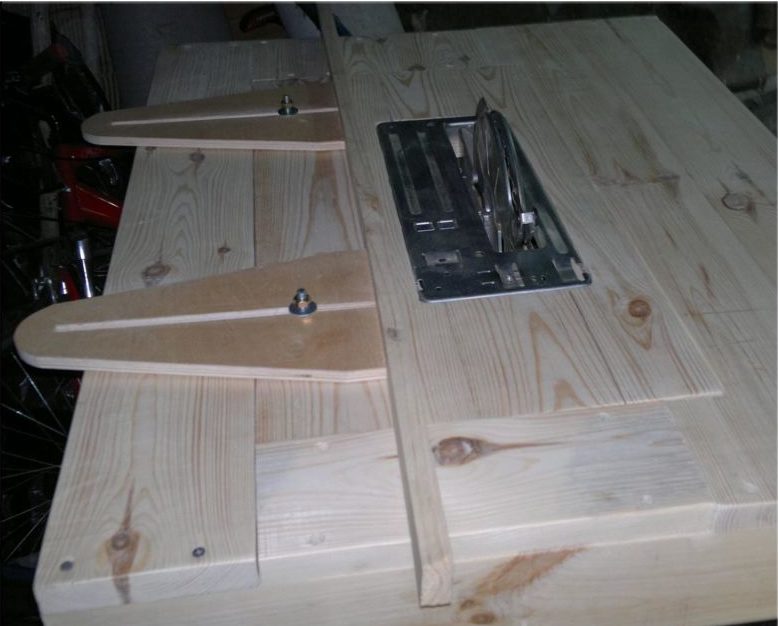

Как пример, простейший стол на фото:

Основные шаги и последовательность сборки:

  1. Собирается каркас.
  2. Устанавливается и крепится пила.
  3. Примеряется и размечается место пропила под диск на листе рабочего стола.
  4. Делается пропил по тщательно выполненной, проверенной разметке.
  5. Ставится и крепится рабочий стол.

Но надежнее установить пилу на отдельные несущие уголки или прочные бруски.

Более детальная инструкция не имеет смысла, так как крепления могут быть выполнены по-разному. Для представления, как можно сделать простейший станок, предлагаем посмотреть интересное видео.

Станок на видео полностью выполнен из разобранной старой мебели, то есть из бросового материала. Но следует учесть, что это ламинированное ДСП, скорее всего, советского образца, которое отличалось прочностью. Минус такого материала – может использоваться только в сухом помещении. При высокой влажности или попадание воды любое ДСП разрушается.

Этапы изготовления

Перед сборкой станка для распила досок, бревен и заготовок следует подготовить все необходимые материалы и инструменты. Для работы понадобятся:

  • влагостойкая фанера;
  • листовой материал, подходящий для изготовления корпуса;
  • элементы для корпуса и ножек (бруски 40 на 40 мм).

Крепление будет выполняться саморезами с помощью шуруповерта. Все необходимые детали пилят электролобзиком. Также готовится пила с диском подходящего диаметра.

Алгоритм создания стола:

  1. Распиливание всех деталей на части с нужными размерами.
  2. Разметка участков крепления пилы и ножек на столешнице.
  3. Изготовление корпуса, который обычно представляет собой ящик прямоугольной формы без крышки и дна.
  4. Установка столешницы.
  5. Вырезание отверстия, которое должно быть на 5–10 мм длиннее и на 4–6 мм шире диска.

Если распиливать материал под определенным углом, то получившаяся прорезь должна напоминать по форме трапецию (перевернутую). Для ровного пиления делается обычное отверстие. Перед выпиливанием паза следует приложить пилу и откорректировать отметки.

Распиливание всех деталей на части с нужными размерами

Разметка участков крепления пилы и ножек на столешнице

Изготовление корпуса

Установка столешницы и вырезание отверстия

Подготовка к установке пилы

Последний этап изготовления распилочного стола своими руками — установка упоров. Стандартная деталь большинства циркулярных станков — направляющая для продольного реза. Традиционно упор изготавливают из алюминиевого карниза или деревянного бруска. Размер его выбирают так, чтобы деталь проходила по всему столу — параллельно пиле и от края до края.

Часто используются на распилочных столах и поперечные упоры. С их помощью выполняют резку деталей под углом 90 градусов и торцевание досок. Для изготовления упора следует выполнить такие действия:

  1. Подготовить обыкновенный фанерный лист толщиной 1 см.
  2. Закрепить на нем брусок высотой не ниже 2 см.
  3. С нижней стороны основания закрепить вторую рейку, перпендикулярную первой.
  4. Отрезать лишнюю часть основания.

Возможно, внешне такой стол выглядит не так привлекательно, как фабричный. Однако с технической точки зрения ничем ему не уступает, поэтому даже начинающий плотник может смело браться за его изготовление.

Подготовить детали для продольного упора

Собрать кронштейны для крепления

Установить планку на стол

Скрепить части для поперечного пиления

Прикрепить поперечные упоры с помощью струбцин

Поперечный упор готов

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

https://youtube.com/watch?v=w6RRIT-3jIQ

Сборка стола для пилы

Рисунок 2. Чертеж конструкции с ременной передачей.

Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».

С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.

С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.

После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.

Сборка каркаса станины

Схема каркаса станины.

Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.

Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.

Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.

Установка ножек станины

Устройство круглопильного станка.

Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.

Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.

Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.

Поверхность столешницы полируют и покрывают лаком. Либо используют в качестве покрытия металлический лист, который «сажают» на небольшие саморезы. В последнюю очередь на подготовленное для него место устанавливают сам инструмент. На столешницу дополнительно можно нанести разметку, помогающую правильно и ровно обработать распиливаемый материал. Все элементы управления станком выносят на внешнюю сторону станины. Чаще всего их фиксируют на 1 из ножек стола. Но для проведения таких работ необходимо обладать определенными навыками электромонтажа.

Дополнительные приспособления для удобной работы

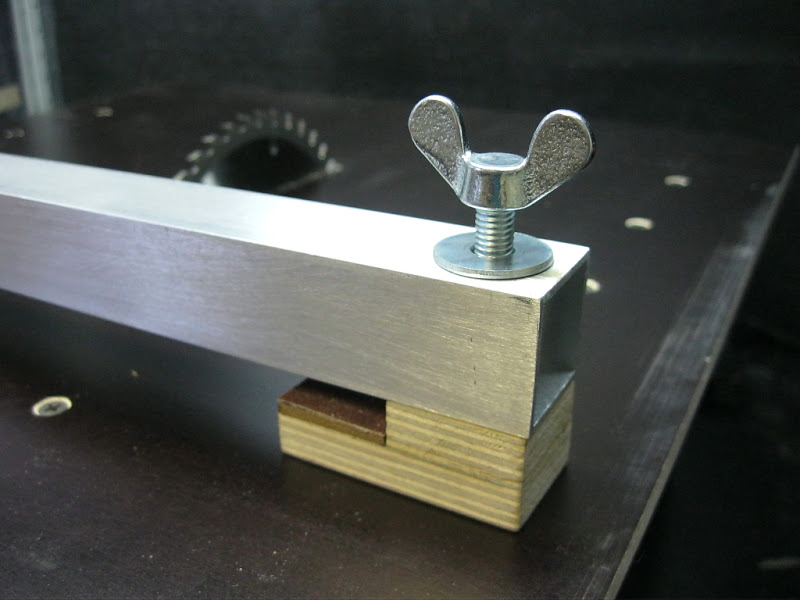

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.
