Как установить нож на триммер хускварна

Общие, Предписания по безопасности

• Изображение
• Текст

115302726 Rev. 2 7/15/10 Russian — 10

ОБЩИЕ

ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ

угарным газом. Поэтому никогда не запускайте двигатель в закрытом помещении. Выхлопные газы имеют высокую температуру и иногда содержат искры, что может привести к возгоранию. Ни в коем случае не запускайте машину в закрытом помещении или вблизи воспламеняющихся (огнеопасных) материалов.

Самоконтрящаяся

гайка

Самоконтрящаяся

гайка используется

для крепления режущих дисков или железных ножей.

Во время сборки затягивайте гайку в сторону, противоположную направлению вращения режущих органов. При снятии режущего органа откручивайте гайку в направлении, совпадающем с направлением движения режущих органов. (

ПРЕДУПРЕЖДЕНИЕ!

Гайка имеет

левую

резьбу.) Затягивайте гайку,

используя торцевой гаечный ключ.

Нейлоновая прокладка внутри самоконтрящейся гайки не должна быть настолько изношена, чтобы ее можно было закручивать вручную. Нейлоновая прокладка должна выдерживать усилие откручивания не менее 1,5 Нм. Гайку следует заменять

после примерно 10-кратного ее закручивания/откручивания.

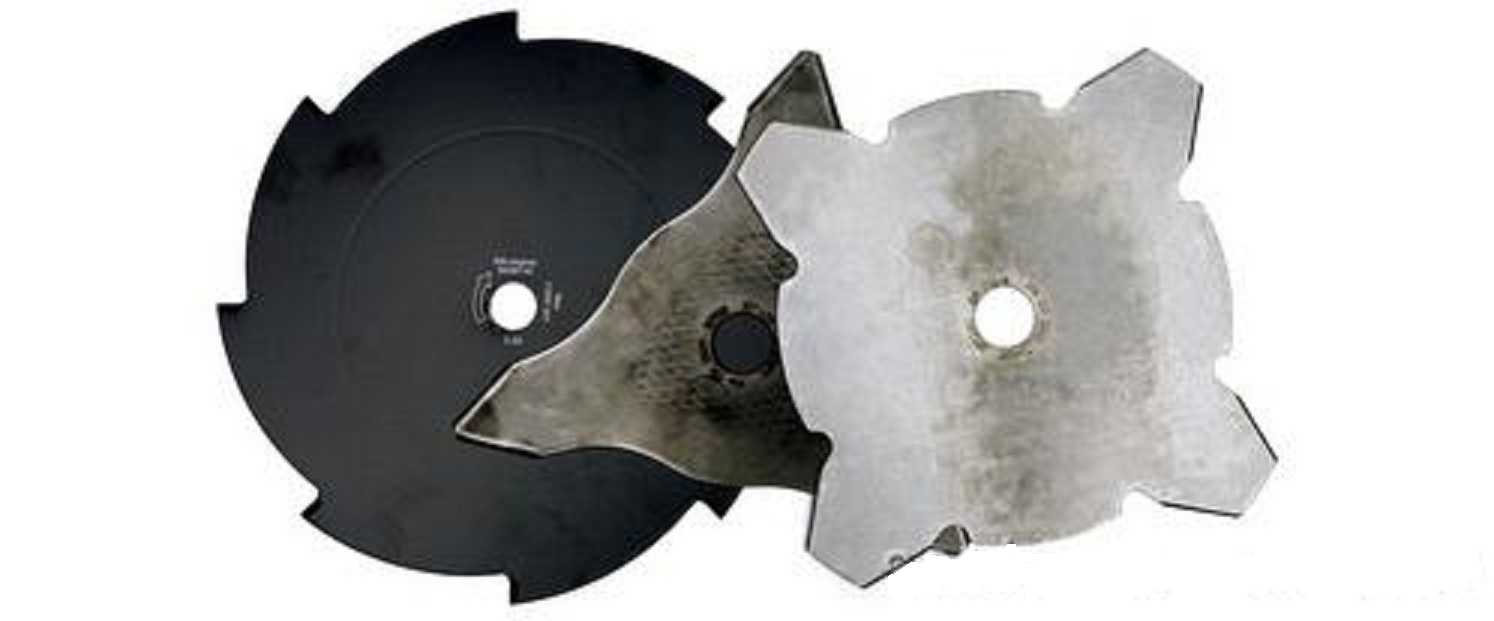

Режущее оборудвание

В данном разделе указано, каким образом с помощью правильного техобслуживания и используя нужный тип режущих органов можно: ·

Уменьшить

риск отскока ножа.

·

Получить максимальную производительность.

·

Увеличить срок службы режущих органов.

ВАЖНО!

Используйте режущие органы только с рекомендованной нами защитой! См. раздел «Технические характеристики». Обратитесь к инструкции по режущим органам, чтобы проверить правильность намотки лески и правильность выбора ее диаметра. Следите за тем, чтобы зубья ножей были правильно заточены! Следуйте нашим рекомендациям. См. также инструкции на упаковке ножей. Следите за тем, чтобы ножи были установлены правильно! Следуйте нашим инструкциям и используйте рекомендуемый размер напильников.

ПРЕДУПРЕЖДЕНИЕ! Всегда

останавливайте двигатель прежде, чем выполнять любые операции с режущими органами. Они продолжают вращаться даже после отпускания рычага дросселя. Прежде, чем Вы начнете работать с режущим органом, убедитесь, что он полностью остановился, и отсоедините провод высокого напряжения от свечи зажигания.

ПРЕДУПРЕЖДЕНИЕ!

Использование несоответствующих режущих органов или неправильно заточенных ножей увеличивает риск отскока.

Комментарии

Выделить → Я нашла инструкцию для своего инструмента здесь! #manualza

Кликнуть →

Из инструкции по пользованию противогазом: — Натягивать до тех пор, пока очко не станет напротив глаза!

Мануалза!manualza.ru

Какую смазку следует использовать для редуктора триммера?

В процессе работы механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травы (иногда – с грязью), динамическими, ударными нагрузками вследствие постоянно изменяющегося крутящего момента. Смазка для редуктора триммера должна в полной мере учитывать эти особенности, поэтому подбор марки должен быть строго индивидуальным.

В расчёт принимаются следующие факторы:

1. Бренд производителя. Каждая торговая марка небезосновательно ориентируется на смазки собственного изготовления (о дешёвых китайских изделиях можно поговорить позже). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры отечественного производства: например, Калибр в инструкции пользователя вообще не указывает марку смазки…
2. Вязкость смазки. Как известно, все смазочные составы подразделяются на три группы – высоковязкие (коллоидные системы, содержащие различные присадки), пластичные компаунды универсального применения и твёрдые смазки, размягчающиеся при работе.
3. Хорошая адгезия к поверхности деталей редуктора, в результате которой смазка не выдавливается в зазоры или наружу узла.
4. Интенсивность потребления смазки редуктором. Здесь приходится ориентироваться на собственный опыт и рекомендации специалистов, поскольку некоторые производители триммеров, уповая на наличие собственных сервис-центров, вообще не дают чётких рекомендаций относительно периода работы редуктора между двумя смазываниями.

Расход смазочного материала зависит также от температуры, при которой он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки достаточно.

Считается, что универсальной смазки для редуктора триммера не существует, однако это не совсем так. На самом деле подходящим смазочным составом будет тот, в котором присутствуют следующие компоненты:

• Противоизносные добавки, в составе которых отсутствует токсичный свинец;
• Твёрдые смазки с присутствием графита или дисульфида молибдена (последнее предпочтительнее, поскольку при этом смазочная способность полностью сохраняется для большого диапазона оборотов вала);
• Только минеральные (неорганические!) масла, с высокой степенью очистки.

Упомянутым требованиям в полной мере отвечают литиевые смазки Gear Grease OREGON или Champion EP-0, отечественные композиции Олео-Мас, Литол -24, либо Азмол 158, а также те, что рекомендуются производителем конкретной модели триммера.

Приводные двигатели

Большинство косилок оборудуется бензиновым двигателем (ДВС), он может быть двухтактным и четырехтактный, особенного отличия в них нет. Четырёхтактный более экономичный и мощный, но сложнее в обслуживании и дороже в ремонте. Двухтактный проще в обслуживании, дешевле, но маломощный, потребляет больше топлива, имеет более грязный и шумный выхлоп. Встречаются и комбинированные двигатели. Кроме бензиновых двигателей триммеры могут оборудоваться электродвигателями, которые подключаются бытовой сети 220В длинным кабелем, но, как правило, — это бытовые аппараты так — как привязаны проводам питания к сети.

Почему не смазывается цепь

Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:

• наличие дефектов в масляном насосе;
• засорение фильтра, каналов;
• дефекты сапуна;
• разрыв масляного шланга;
• несовпадения масляного отверстия на корпусе пилы и шине;
• неисправность шестерни привода.

Демонтаж и разборка деталей позволят исправить выявленные дефекты и устранить их заменой на новые.

Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.

Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.

Как заменить редуктор триммера: алгоритм действий

Чтобы заменить редуктор аналогичной деталью от такого же производителя, его необходимо вначале разобрать и снять со штанги. Действуют при этом по следующему алгоритму:

• ослабляют стяжные болты, расположенные под передаточным механизмом;
• используя круглогубцы, снимают два штопорных кольца;
• применяя съемник, стягивают подшипники с ведомого и ведущего валов;
• затем собирают механизм, в обратном порядке устанавливая все запчасти.

Разобранный передаточный механизм показан на фотографии ниже.

Разобранный редуктор

Если съемника нет под рукой, то можно попробовать аккуратно сбить подшипники. Когда они прикипели и не сдвигаются с места совсем, можно нагреть их с помощью промышленного фена (при температуре 600°С) и снять.

Собирать передаточный узел легче, чем разбирать его. Может понадобиться только легонькое постукивание молоточком для посадки деталей на место. После сборки обязательно нужно проверить, чтобы ведомый вал проворачивался от руки.

Когда есть необходимость замены передаточного узла неоригинальной деталью, тогда следует учитывать их взаимозаменяемость. При этом следует учитывать:

• диаметр штанги (данный параметр часто составляет 25,4 либо 26 мм);
• параметры приводного вала — форму стыковочного места и диаметр (распространенная величина его составляет 8 мм);
• вариант закрепления защиты.

Если рассмотренные параметры совпадают, то можно будет установить деталь от других моделей.

Своевременная смазка редуктора обеспечит продолжительную его эксплуатацию без проведения ремонтов. Кроме того, современные материалы хорошо защищают металл от коррозии, повышают его износостойкость. Предпочтение при выборе следует отдавать смазке, рекомендуемой производителем эксплуатируемого триммера. Если такие составы приобрести нет возможности, то следует применять рассмотренные либо другие подходящие по свойствам аналоги. Когда необходимо разобрать механизм при проведении ремонта, делать это следует аккуратно, чтобы не повредить отдельные детали.

Ремонт бензокосы Husqvarna, падение мощности.

Husqvarna 125R- 12 лет эксплуатации! Подробное видео о поиске неисправности, которая привела к потере мощности.

Технические характеристики этой модели следующие:

• бензиновый двухтактный двигатель с объемом цилиндра 24,5 см3;
• мощность 0,9 кВт или 1,2 литра;
• топливный бак объемом 0,5 литра при расходе топлива 0,495 литра в час;
• прямой стержень с Т-образной рукояткой длиной 1483 мм и толщиной 24 мм;
• наличие антивибрационной системы;
• Режущая система состоит из лезвия толщиной 2,4 мм и металлического ножа;
• Габаритные размеры: 1844 × 270 × 285 × 132 мм;
• вес 4,5 кг.

Husqvarna 323 R Бензин

В этой машине также легко и быстро заменить режущий элемент. Универсальный защитный кожух позволяет безопасно заменять режущую деталь на стержне и сам процесс кошения.

Модель оснащена системой легкого запуска Smart start, грунтовка перекачивает воздух в карбюратор. Топливный насос нагнетает бензин в карбюратор после длительного периода бездействия и обеспечивает быстрый старт.

Выключатель зажигания с возвратной пружиной. Топливный бак прозрачный, что позволяет контролировать количество топлива.

Конический редуктор имеет высокий крутящий момент до 9000 об / мин с режущей кромкой, расположенной параллельно земле. Это обеспечивает качество травы.

Штанга и привод рабочего органа

Рис. Штанга мотокосы Штанга имеет две очень важные функции: первая — образует жёсткий каркас всей конструкции, вторая — внутри металлической полой штанги проходит вал, который соединяет рабочий орган с двигателем. По внешнему виду штанги можно определить класс инструмента, если штанга изогнута — это удобно для работы, но в этом случае приводом служит гибкий вал, который не может передать большой крутящий момент. Если штанга прямая, внутри проходит жесткий металлический стержень, намного надежнее и крутящий момент он может передавать больше. Поэтому профессиональный инструмент имеет всегда прямые штанги.

Страница 3

Содержание РАСШИФРОВКА УСЛОВНЫХ ОБОЗНАЧЕНИЙ Условные обозначения . 2 Содержание. 3 Перед запуском проследите за следующим. 3 ЧТО ЕСТЬ ЧТО? Что есть что. 4 ОБЩИЕ ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ Важная информация . 5 Средства защиты оператора . 5 Защитные приспособления инструмента . 6 Режущее оборудование . 10 СБОРКА Сборка рукоятки . 13 Крепление наплечного ремня Крепление держателя наплечного ремня. 13 Крепление ножей и головки триммера . 14 Крепление щитка, ножа и диска для расчистки . 15 Установка защиты и триммерной головки . 15 ПРАВИЛА ОБРАЩЕНИЯ С ТОПЛИВОМ Правила безопасности при заправке. 16 Подготовка топливной смеси . 16 Заправка . 18 ЗАПУСК И ОСТАНОВКА Проверка перед запуском . 19 Запуск и остановка . 19 МЕТОД РАБОТЫ Общие рабочие инструкции. 21 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Карбюратор . 25 Глушитель . 26 Свеча зажигания . 27 Воздушный фильтр. 28 Угловой редуктор . 28 Заточка ножей и дисков . 28 График технического обслуживания. 29

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Технические характеристики . 31 Гарантия EC о соответствии (

Только для Европы). 32

Перед запуском проследите за следующим:

Пожалуйста, внимательно прочитайте инструкцию по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ! Ни при каких

обстоятельствах не следует вносить изменения в первоначальную конструкцию машины без разрешения изготовителя. Всегда пользуйтесь только оригинальными запчастями. Применение несанкционированных изменений и/или принадлежностей может привести к серьезной травме или смертельному исходу оператора или других людей.

кусторез или триммер, которыми пользуются небрежно или неправильно, может стать опасным и привести к серьезным травмам оператора или окружающих. Вы должны обязательно знать и понимать содержание этой инструкции.

Продолжительное воздействие шума приводит к неизлечимым нарушениям слуxа. Поэтому всегда пользуйтесь рекомендованной защитой от шума. Фирма Husqvarna AB постоянно работает над совершенствованием и развитием своих продуктов и поэтому оставляет за собой право на внесение изменений в форму и дизайн без предварительного предупреждения.

Регулировка карбюратора Хускварна

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (промойте бензокосу и движок, поменяйте свечу зажигания, убрите маленькие недостатки).

Непременно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, потом отожмите и высушите (либо поменяйте, если он старенькый либо повреждён).

Примечание: если регулировать карбюратор Хускварна с запятанным воздушным фильтром, то после чистки воздушного фильтра топливная смесь станет намного беднее (что может привести к нехороший работе либо даже поломке мотора).

Установите триммерную головку с кордом очень допустимого поперечника и стандартной длины (до отрезающего ножика в дополнительной защите), чтоб сделать нагрузку на движок во время регулировки винта больших оборотов карбюратора Хускварна.

Заведите бензокосу согласно Управлению Хускварна и прогрейте 10 минут (если при всем этом на холостых оборотах триммерная головка крутится, то винт холостого хода, т.е. нижний, нужно поворачивать против часовой стрелки, пока вращение триммерной головки не закончится).

Осторожно поверните обе иглы (правую и левую) в среднее положение меж стопроцентно выкрученным и стопроцентно вкрученным (не проверните за стопор!, это может привести к поломке мотора Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L – регулирует обогащение консистенции низких оборотов (регулируется первым):

Регулировка карбюратора мотокосы Husqvarna 125, 128

Как отрегулировать карбюратор мотокосы Husqvarna 125, 128 (без тахометра) Артикул запчасти: 5450818-48. Карбюратор…

Хускварна 125R настройка карбюратора без тахометра (временное решение)

Как отрегулировать карбюратор,если нужно работать,а сервис с тахометром далеко.

Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево.

Затем поверните этот винт на ¼ оборота против часовой стрелки.

Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T – регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

1. Холодный двигатель устойчиво работает на холостом ходу.
2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
3. До начала вращения триммерной головки остается достаточный запас оборотов.
4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание: С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H – регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь).

Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание: Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

• Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
• Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
• После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание: Рекомендуемые максимально высокие обороты двигателя Хускварна — 11.500 об/мин.

Максимальная выходная мощность двигателя бензокосы Husqvarna 333R составляет 1.6 кВт (2.1 л.с.) при 8.400 об/мин.

Примечание: На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Общая информация

Хускварна это компания из Швеции, которая является мировым лидером по производству различного садового инвентаря. Продукция торговой марки Husqvarna пользуется доверием покупателей всего мира. Одна из самых популярных моделей триммера является Хускварна 128r.

Это легкая газонокосилка, которая предназначена для поддержания в чистоте небольших приусадебных участков.

Одной из главных конструкционных особенностей бензокосы Husqvarna является ее небольшая масса. Триммер весит всего 5 килограмм.

Этот момент очень важен для будущих владельцев, поскольку газонокосилка носится на плечах, и со временем наступает усталость.

Бензотриммер любит чистоту. Надо следить за чистотой воздухофильтра и топлива. Бензин, купленный на заправке, лучше отстоять 2 дня и пропустить через простейший фильтр – кусочек байковой материи.

Электрооборудование проверяем следующим образом:

1. Выкручиваем свечу, осматриваем зазор между электродами. Выставляем правильный зазор между электродами можно «дедовским» способом. Берём лезвие от бритвы, ломам его пополам и вставляем самодельный щуп между электродами. Если лезвия входят плотно, то зазор идеальный.

2. Надеваем на свечу колпачок высоковольтного провода и прислоняем свечу к металлической поверхности двигателя. Дёргаем несколько раз стартером. Если искра хорошо бьёт в одну точку, то зазор отрегулирован правильно. Если нет – искра слабая или «блуждает», то необходимо повторно отрегулировать зазор между электродами.

Регулировку карбюратора Хускварна делаем, если:

• закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
• изменилось качество составляющих топлива (октановое число бензина и марка масла);
• сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
• начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
• регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний. Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

1. Холодный двигатель устойчиво работает на холостом ходу.
2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
3. До начала вращения триммерной головки остается достаточный запас оборотов.
4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

• Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
• Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
• После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Виды редукторов для мотокос

Конструкция редуктора для хозяйственного триммера состоит из определенного количества встроенных зубчатых передач, которые, во время работы механизма, вращаются на заданной устройством скорости. Зубчатые передачи предназначены для понижения или повышения изначальной скорости работающего входного вала. Таким образом, при нажатии оператором на акселератор, косильная катушки или режущий нож вращаются быстрее, а при отпускании рычага – медленнее.

Используемые производителями садовой техники редукторы делятся на такие виды:

• цилиндрические;
• волновые;
• червячные;
• планетарного типа;
• конические;
• спироидные;
• механизмы комбинированного типа.

Цилиндрический редуктор мотокосы состоит из нескольких цилиндров зубчатой формы. Их довольно редко устанавливают на триммеры, так как большинство бензокос комплектуются червячными редукторами.

Отдельного внимания заслуживают редукторы планетарного типа. Их встроенные валы расположены в устройстве механизма соосно. В то же время валы конических редукторов находятся в перекрестном положении.

Еще один вид редукторов – понижающий. Механизмы этого типа не входят в штатную комплектацию мотокос, однако именно они почти всегда используются для изготовления самоделок на базе садовых триммеров.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами. Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр. Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота. Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке. Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает. Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда. Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

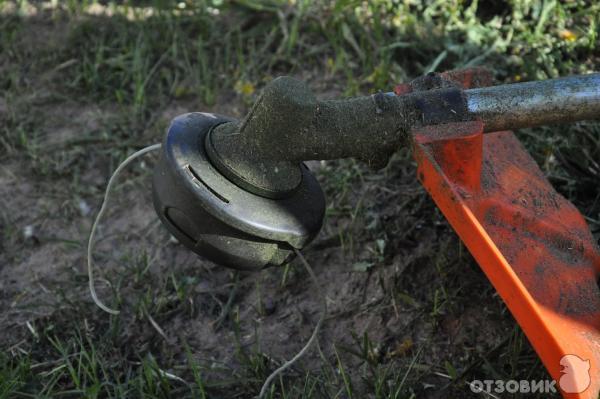

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух. Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов. Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Хускварна 125R настройка карбюратора без тахометра (временное решение)

Как отрегулировать карбюратор,если нужно работать,а сервис с тахометром далеко.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. Чистка карбюратора газонокосилки хонда. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Регулировка карбюратора бензокосы кедр. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

6 комментариев на запись &Регулировка и ремонт карбюратора бензокосы&

Просьба уточнить. В разделе регулировка п.5, винт L ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA
