Как узнать длину шины бензопилы

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Правила выбора

В специализированных магазинах имеется множество разновидностей шин, предназначенных на разные модели инструментов. При выборе шины для бензопилы нужно ориентироваться не только на подходящие размеры, но и фирму – производителя.

Шины от дорогого бренда гарантированно прослужат гораздо дольше, чем изделии от неизвестной фирмы. Дорогие изделия изготавливаются из стали хорошего качества, что гарантируют хорошую износоустойчивость и минимальный шанс получить бракованную шину.

Нужно с полной ответственностью относиться к выбору комплектующих для бензопил так как некачественные детали могут привести как к поломке инструмента, так и к травмам работника.

Если Вы впервые самостоятельно покупаете направляющие шины, то кроме замера режущей длины необходимо сделать фото шины для бензопилы, которая была установлена до этого – это поможет консультантам правильно подобрать изделие.

Шаг — длина участка между центрами соседних звеньев

Шагом называется важный параметр, по которому ориентируются для выбора цепи для бензопил. Измерить шаг на своей имеющейся гарнитуре можно путем прикладывания линейки к первому и третьему звену заклепок. Этот параметр измеряется в дюймах, и чем больше это значение, тем выше производительность инструмента.

Как выбрать гарнитуру по шагу

Перед рассмотрением пильной гарнитуры разных шагов, нужно уточнить мощность своего инструмента, так как от нее зависит правильность выбора. Стандартизированные размеры шагов имеют следующие значения:

0,25 или 1/4Встречаются крайне редко, и почти уже не применяются
0,3250,375 или 3/8
0,404Устанавливаются на полупрофессиональные и профессиональные инструменты
0,75 или 3/4Используются в агрегатах профессионального типа, но встречаются крайне редко

По таблице можно быстро узнать, какой тип пильной гарнитуры в зависимости от шага нужен под имеющийся инструмент.

https://youtube.com/watch?v=wGZ7ltNAP8E%3F

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

  • В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
  • После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
  • Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Фермерские и профессиональные модели

Хорошими производителями пил фермерского типа считаются Партнер и Эхо. Размер направляющих к таким пилам должен обязательно соответствовать мощности агрегата, иначе пильный механизм и двигатель быстро износятся и потребуется замена шины бензопилы и других деталей. Рекомендации по выбору направляющих и их технические характеристики можно прочитать в инструкции инструмента.

Профессиональные пилы от производителей Штиль, Эхо и Хускварна являются надежными помощниками и обладают высокой мощностью. В таких инструментах используют направляющие длиной от 50 см до 75 см со съемными головками.

Советы по эксплуатации

Перед началом работы с инструментом необходимо проверить пильную гарнитуру. Если требуется смазка шины бензопилы или мелкий ремонт, то нужно этим заняться.

Каждая деталь инструмента требует профилактического осмотра, смазки и замены в случае необходимости. Можно сделать вывод, что шина для бензопилы Stihl, Хускварна и других производителей выбирается в соответствии с маркой и моделью инструмента. Она должна четко подходить к пильной цепи, чтобы инструмент служил долго и надежно. Если не соблюдать правила эксплуатации инструмента при низких температурах, то вскоре ему понадобится ремонт.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

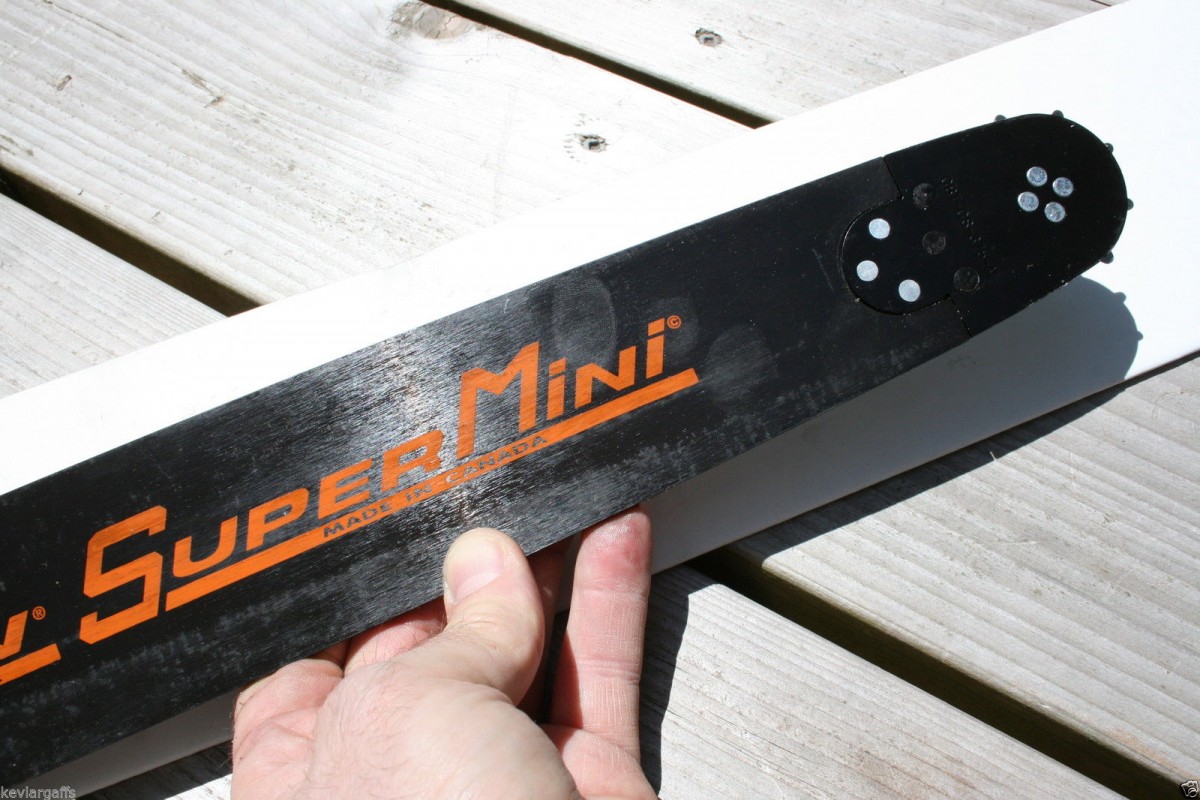

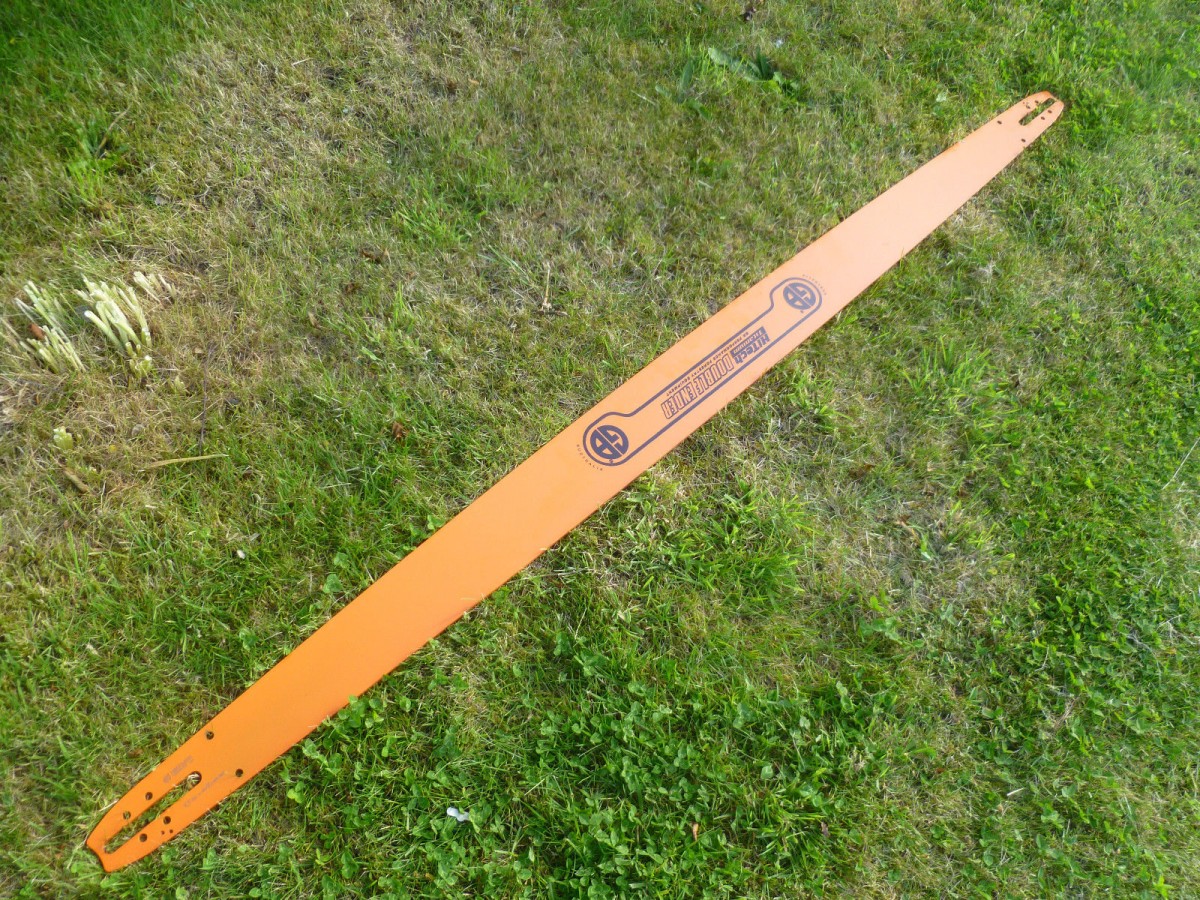

Как выбрать шину для бензопилы — советы и рекомендации

При покупке новой шины под свою бензопилу важно первоначально обратить внимание на материал, из которого изготовлена деталь, а также качество изделия и наличие маркировки. Отсутствие маркировки говорит о том, что гарнитура была изготовлена подпольным способом, и покупать такую деталь не рекомендуется. При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

  1. Хвостовая часть — для разных моделей бензопил эта часть детали может иметь отличия, поэтому заблаговременно убедитесь, что деталь подойдет для вашего инструмента. Хвостовик направляющей должен совпадать с формой посадочного места бензопилы. Если установить направляющую, которая не соответствует по форме посадочного места, то на цепь не будет подаваться масло, что приведет к ускоренному износу гарнитуры
  2. Ширина паза — зависит от типа принадлежности бензопилы и ее мощности
  3. Ведомая звездочка — лучше покупать направляющие, которые оснащены цельнометаллическими вариантами звезд, особенно если планируется пилить твердые породы деревьев
  4. Шаг направляющей и цепи должен быть одинаковым с ведущей звездочкой. Если шаг отличается, то это повлечет за собой нестабильную работу двигателя, и быстрый износ гарнитуры. Если шаг звездочки равен 0,325, то и цепь с направляющей должны иметь аналогичное значение

При покупке также учитывайте рекомендации, которые представлены в материале, то есть тип шины, длина, размер паза.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

  • В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
  • После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
  • Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

  1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
  2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10 0 ) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

Преимущества таблицы для бензопил

Таблица для цепей бензопил – это оптимальный способ визуально выбрать гарнитуру. С ее помощью любому начинающему садоводу или вальщику не потребуется часами искать изделие, характеристики которого соответствовали бы размерам заводского комплекта.

При ее создании учитывались следующие факторы:

  • длина шины, указанная в сантиметрах – как правило, она рассчитывается в пределах 30– 45 см. Иногда бывают исключения, когда требуется найти элемент для пил высокой мощности;
  • шаг цепи – это параметр, который равен расстоянию между тремя расположенными рядом заклепками;
  • общее количество звеньев – одна из наиболее важных характеристики. От нее зависит, встанет ли новая деталь на штатную шину пилы;
  • толщина хвостовика, указанная в миллиметрах – этот параметр измеряется

штангенциркулем. В большинстве случаев он находиться в пределах от 1,1 до 2 мм.

Благодаря совокупности и доступной подаче этих данных, разобраться с указанной информацией сможет каждый.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпками Шаг цепи (ширина в дюймах)
16,35мм1/4
28,25мм0,325
39,3мм3/8 (0,375)
410,26мм0,404
519,05мм3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Назначение цепи

Многим пользователям бензопил неизвестно, что оснастка их инструмента может различаться по направлению распилов. Другими словами, чтобы пилить дерево поперёк волокон, нужна одна цепь, а для продольных распилов другая. Разница между ними заключается в ряде конструктивных нюансов, среди которых наиболее выражены разные углы атаки резцов:

  • для пиления древесины поперёк волокон угол должен составлять 25–35 градусов;
  • для продольной распиловки нужна цепь с зубьями с углом атаки в 5–10 градусов.

Такая разница обусловлена разной плотностью и сопротивлением дерева при распиле в том или ином направлении. Двигаясь вдоль волокон, зубья сталкиваются с более мягкой и вязкой средой. Чтобы преодолеть такое сопротивление и не допустить скосов и расщепления древесины, они должны быть более острыми. При резке же поперёк волокон, когда риск продольного растрескивания заготовки минимален, большой угол атаки обеспечивает более высокую производительность работы.

Таким образом, при выборе пильной гарнитуры, нужно определиться, для какой работы она будет преимущественно использоваться. Если вам предстоит распиливать брусья для сруба, то лучше выбрать цепь для поперечного пиления. А если же вы планируете пилить по направлению волокон длинные доски, например, для обшивки фасадов или укладки пола, то стоит присмотреться к моделям для продольного пиления.

Вот только выбор цепей последнего вида довольно скуден. В большинстве случаев распускать пиломатериал вдоль намного удобнее, быстрее и эффективнее на циркулярной или ленточной пиле. Но такой инструмент вряд ли можно назвать панацеей – есть он далеко не у всех, а покупать его ради однократного использования весьма накладно. Поэтому довольно часто для продольных распилов используется та же цепь, что и для поперечного пиления. При достаточных навыках работы с инструментом и отсутствии особо высоких требований к качеству распиловки такая оснастка может стать универсальной.

В то же время спрос на цепи для продольного пиления всё-таки присутствует. В частности, они практически незаменимы для мини-пилорам и ряда других устройств. Поэтому малое количество предложений здесь не означает их полное отсутствие.

Разновидности цепей на бензопилы

Перед тем, как выбрать цепи для своей бензопилы, нужно рассмотреть их разновидности. Различаются рассматриваемые элементы по причине классификации бензопил, которые бывают бытовыми, профессиональными и полупрофессиональными. Перед тем, как купить цепь для пилы, нужно разобраться с имеющимися видами пильной гарнитуры.

Как выбрать рассматриваемое устройство для своего инструмента, знает далеко не каждый профессионал. Ведь после покупки инструмента, нужда в покупке и замене пильной гарнитуры возникает не раньше, чем через несколько лет при условии сезонной эксплуатации бензопилы. Не только бензопилы имеют соответствующие технические параметры, но еще и пильная гарнитура. Как для бензопилы, так и на электропилу нужно подбирать цепь, опираясь на технические характеристики инструмента. Основными параметрами рассматриваемых устройств являются:

Из каких элементов состоят цепи для бензопил

Пилы с бензиновым двигателем применяют для продольной и поперечной распиловки стволов деревьев, а также готовых пиломатериалов. Однако чтобы правильно установить на мотопилу цепь необходимого размера, надо узнать её конструкцию, которая была изобретена в 1947 году Джозефом Коксом и с тех пор существенно не изменилась. На предприятиях рабочий должен узнать правила безопасности при распиловке пиломатериалов профессиональным инструментом. После прохождения вводного инструктажа ставится допуск к работе. Правильный выбор цепи, увеличивает производительность бензопилы. Пильная цепка состоит из трёх видов звеньев:

режущих;

хвостовиков (ведущих);

соединительных.

Все звенья изготовлены из высоколегированной стали и соединяются заклёпками. В цепях хорошего качества режущие элементы сделаны из победита или других сплавов повышенной твёрдости. Ими можно пилить разные породы дерева, бетон, тонкий металл и другие материалы. Резцы бывают правостороннего и левостороннего и расположения и стоят на цепи по очереди. У них есть режущая кромка и ограничитель, регулирующий глубину реза.

Назначение ведущих звеньев, которые называются хвостовиками — передача вращательного движения от двигателя пилы на цепь посредством ведущей звёздочки. Это обеспечивает её устойчивое положение на съёмной шине. Для надёжного скрепления резцов и хвостовиков конструкцией предусмотрены соединительные звенья.

Размерные характеристики

Направляющий паз шины бензопилы бытовой категории, имеет ширину 1,1 или 1,3 мм. Этот же показатель для профессиональных моделей составляет 1,5-1,6 мм. Несоответствие толщины хвостовика цепи и ширины паза может инициировать перегрев гарнитуры и ее досрочный выход из строя. В другом варианте возможен выход цепи из паза или ее обрыв.

Аналогичные последствия могут быть при несовпадении шага цепи и венца приводного механизма. Во многих моделях бензопил замена ведущей звездочки сопряжена с затратным по времени демонтажем узла сцепления. В ряде случаев требуется оборудование сервисно-ремонтного уровня.

Наиболее востребованный шаг звездочки и пильной цепи для пил мощностью до 3-х л.с. — 0,325 дюйма. Для профессиональной бензопильной техники характерно применение шага 3/8 дюйма.

Ведомая звездочка шины централизованно не смазывается. Этот недостаток компенсируется высоким качеством подшипника, который необходимо намазывать через каждые 8-10 часов наработки. Полноценная замена звездочки шины ведомой, возможна только в оборудованной мастерской.
