Как восстановить акб шуруповерта

Характеристики их типов

Различие в химическом составе пластин и электролита, габаритах, взаимном расположении компонентов определяют для аккумуляторов не только рабочие характеристики, но и стоимость. Как всегда: чем лучше, тем дороже. Для шуруповертов оптимальные отношения цены и качества присущи трем типам металлических пластин. Два основаны на никеле с добавлением кадмия (Ni-Cd) или металлгидридные (Ni-Mh), один вид использует литий и обозначается Li-Ion (литий-ионные АКБ). Каждый тип имеет свои особенности и характерные неисправности.

Никель-кадмиевый тип отличается низкой ценой, переносимостью морозов, долгим разряженным хранением. Низкое напряжение на каждой банке по 1.2 В увеличивает их количество в батарее. К отрицательным характеристикам относится малое количество циклов разряд-заряд, высокий саморазряд, память пониженного уровня заряда, экологически вредное производство и состав.

Виды батарей для шуруповертов

Главное требование к батарее шуруповерта – она должна быстро восстанавливаться после разряжения. Быстрое восстановление аккумулятора шуруповерта могут обеспечить батареи трех видов.

Никель-кадмиевая (Ni-Cd)

Самый старый из трех видов аккумуляторных батарей шуруповерта. Номинальное напряжение составляет 1,35 В, в конце разрядного цикла – 1 В. Количество циклов – до 900, на это влияет качество сборки и материалов.

АКБ типа Ni-Cd

Никель-металлгидридная (Ni-MH)

Последователь аккумулятора шуруповерта типа ni-cd, призванный восполнить минусы кадмиевого АКБ. Номинальное напряжение – 1,25 В, в конце цикла – 1,1 В. Количество циклов – до 800.

АКБ типа Ni-MH

Литий-ионная (Li-Ion)

Напряжение в литий — ионных аккумуляторах шуруповерта значительно выше, чем у двух предыдущих – 3,7 В в начале разрядного цикла и 2,5 В в конце. Количество циклов – до 600. На этом достоинства заканчиваются, а минусов достаточно:

  • при регулярном разряжении до упора прослужат недолго;
  • даже при полной зарядке в нерабочем режиме ежемесячно «съедается» больше 1% заряда;
  • в целом менее продолжительный срок эксплуатации, чем у Ni-Cd и Ni-MH, и частота использования на это мало влияет;
  • стоят дороже, чем два других типа;
  • пожароопасные.

АКБ типа Li-Ion

Общие рекомендации по ремонту

Для ремонта аккумуляторной батареи потребуются измерительные приборы – амперметр на 2 А, вольтметр на 2 и 15 В, тестер, омметр и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Виды аккумуляторов

Прежде всего необходимо разобраться, какой тип аккумулятора придется чинить. Для этого нужно знать особенности каждого типа. Строение этих элементов подобно в моделях инструментов, изготовленных в разных странах. В разобранном виде данная деталь представляет собой различные элементы, соединенные последовательно. Такое соединение означает, что потенциал всех элементов складывается. Общее напряжение на контактах аккумулятора составляет сумму всех элементов.

Как правило, все элементы имеют стандартные размеры и характеристики. Их отличие состоит в емкости, единицей измерения которой служит А/ч. Емкость указывается на каждом наборном элементе (их еще называют «банками»).

Схема соединения аккумуляторов для шуруповерта.

«Банки» могут быть различных видов:

  • литий-ионные (Li-Ion);
  • никель-металл-гидридные (Ni-MH);
  • никель-кадмиевые (Ni-Cd).

Первый вид имеет напряжение 3,6 В, а 2 других — 1,2 В. Любой из видов имеет свои достоинства и недостатки. Достоинства никель-кадмиевых элементов таковы:

  • низкая стоимость и широкое распространение;
  • нечувствительны к низким температурам;
  • сохраняют свои характеристики при хранении в разряженном состоянии.

Недостатки данного вида «банок» в следующем:

  • производство сопровождается выделением токсичных веществ, поэтому производятся лишь в немногих странах;
  • саморазряд;
  • эффект памяти;
  • невысокая емкость;
  • быстро выходят из строя из-за малого количества циклов заряд/разряд.

Электрическая схема шуруповерта.

Никель-металл-гидридные элементы обладают такими достоинствами:

  • экологически безопасное производство, которое дает возможность покупать детали производства тех стран с высокими стандартами качества;
  • эффект памяти слабо выражен;
  • относительно высокая емкость;
  • низкий саморазряд;
  • большое количество циклов заряд/разряд.

Недостатки у никель-металл-гидридных деталей тоже есть:

  • высокая стоимость;
  • длительное хранение в разряженном состоянии негативно сказывается на характеристиках;
  • быстро выходят из строя при низких температурах.

Литий-ионные «банки» привлекательны следующими свойствами:

  • эффект памяти отсутствует;
  • очень низкий саморазряд;
  • высокая емкость;
  • в несколько раз большее количество циклов заряд/разряд, чем у других деталей;
  • требуется меньшее количество наборных деталей, что уменьшает вес приборов.

Определить неисправный аккумулятор можно мультиметром, который покажет какая из «банок» неисправна.

К недостаткам можно отнести:

  • очень высокую цену;
  • так как литий разлагается, спустя 3 года эксплуатации емкость значительно снижается.

Наборные элементы аккумуляторной батареи заключены в корпус. Корпус имеет 4 контакта:

  1. Для разряда/заряда 2 силовых контакта — «+» и «-«.
  2. Верхний управляющий, включенный через термистор. Термистор (или термодатчик) позволяет защитить аккумулятор от перегрева при заряде. При чрезмерном повышении температуры ток заряда ограничивается или отключается.
  3. Сервисный контакт, включенный через сопротивление 9 кОм. Он предназначен для выравнивания заряда на всех элементах сложных зарядных станций. Подобные станции используются только в промышленных инструментах и приборах.

Знание конструкции аккумулятора шуруповерта необходимо для выполнения его ремонта.

Пошаговая инструкция по ремонту

В домашних условиях можно самостоятельно реанимировать аккумуляторную батарею шуруповерта. Для этого требуется открыть корпус АКБ и произвести замену элементов (или иначе говоря — банок).

Как разобрать корпус АКБ

Аккумуляторная батарея большинства шуруповертов имеет разборный корпус. Но некоторые производители для предотвращения самостоятельной замены элементов делают корпуса АКБ неразборными. Тем самым они вынуждают владельца приобрести новый фирменный АКБ. В этом случае разобрать корпус без его необратимых повреждений будет очень затруднительно.

Соединение деталей корпуса может быть выполнено с помощью винтов, защелок или клея. В первом случае разделить части корпуса можно, просто выкрутив винты с помощью отвертки.

Если детали корпуса склеены, необходимо осторожно с помощью ножа, раздвинуть детали, просунув в него лезвие. Затем надо расклинить стык, вставив в образовавшийся промежуток любой твердый предмет, подходящий по размеру

После нужно продвигаться по всему периметру корпуса. После того как корпус будет разобран, его детали нужно будет снова посадить на клей.

Находим неисправные ячейки

После того как корпус будет открыт, можно увидеть, что элементы аккумуляторной батареи между собой соединены последовательно. Для того чтобы отремонтировать аккумулятор для шуруповерта, потребуется определить неисправный элемент – обычно это один или два элемента – и произвести замену.

Длительную пайку применять нельзя, так как можно испортить элемент, если его нагреть. Особенно чувствительны к нагреву литий-ионные аккумуляторы. Если нет опыта пайки таких аккумуляторов, можно приобрести на AliExpress аккумуляторы с уже приваренными контактами.

В интернете пишут, что никель-кадмиевые аккумуляторы со временем высыхают и элемент (банку) можно восстановить — просверлить отверстие в ней и с помощью шприца залить внутрь воды. Но данный способ восстановления может привести к повреждению элемента и даже к травме, поэтому рассматривать его не будем.

Для того чтобы найти неисправные элементы, требуется проверить, какое напряжение выдает каждый элемент батареи по отдельности.

Нужно извлечь содержимое корпуса и разложить все элементы на ровной поверхности. Произвести замер напряжения будет намного проще, если обеспечить свободный доступ к каждому контакту элемента аккумуляторной батареи.

Для удобства следует нарисовать на листе бумаги схему и отмечать на ней напряжение каждого элемента. Замер напряжения производим с помощью мультиметра, предварительно выбрав режим измерения постоянного напряжения с низким пределом измерения.

Уровень напряжения для каждого никель-кадмиевого элемента должен составлять от 1,2 до 1,4 В, а для литий-ионных элементов – от 3,6 до 3,8 В.

Затем следует разрядить батарею. Для этого можно подключить к ней нагрузку. Например, лампу накаливания большой мощности или можно собрать батарею и работать шуруповертом до тех пор, пока она не разрядится.

После этого батарея разбирается снова и производится замер напряжения. Если на элементах ранее были определены потери напряжения, при повторном замере показания мультиметра будут еще ниже. Следует заменить элементы, где разность показаний напряжения будет существенной: до 0,5 или 0,7 В для кадмиевых и меньше 2,5 вольт для литиевых.

Подбор элементов для замены

Также на AliExpress можно купить нужные элементы аккумуляторной батареи с уже приваренными с помощью контактной сварки дополнительными контактами. Это значительно упростит процесс замены и снизит вероятность повреждения заменяемого элемента.

Как припаять банки к батарее

Если есть опыт пайки радиодеталей, то замена поврежденного элемента питания (банки) не вызовет трудностей:

аккуратно отсоедините поврежденный элемент, разрезав соединительную пластину
При замене элемента соблюдайте полярность;
затем нужно спаять элементы между собой. Обратите внимание на время нагрева контакта – оно должно быть минимальным, что особенно важно для литий-ионных аккумуляторов. При длительном контакте такой элемент неизбежно выйдет из строя, а также может самовоспламеняться или взорваться
Поэтому движение при пайке должно быть точным и очень быстрым;
после того, как все элементы будут надежно спаяны, нужно их собрать и скрепить между собой скотчем или изоляционной лентой

Процесс сборки аналогичен разборке, но в обратной последовательности. После сборки содержимое укладывается в корпус, и крышка закрепляется шурупами или с помощью клея.

Определение поломки

Элементарная физика гласит: утеря тока в последовательной цепи является следствием повреждения какого-либо элемента. Чтобы починить аккумулятор шуруповерта необходимо найти поврежденную часть. Одновременно все элементы сгореть не могут: постоянный ток не меняет направления, он дойдет до первого испорченного звена и дальше изменит собственные характеристики.

Дальше будут перечислены методы, которыми чаще всего пользуются, когда нужно реанимировать АКБ в домашних условиях.

Мультиметром

Напряжение аккумуляторное — равномерное. Сопротивления в цепи тоже плюс-минус известны. Потому смело переключаем в режим замера напряжения DCV. Вольтаж у АКБ используется различный:

  • напряжение никелевых аккумуляторов — 1,2В;
  • напряжение литий-ионных — 3,6В.

Чтобы реанимировать аккумулятор шуруповерта в домашних условиях необходимо выполнить следующие простые шаги:

  • Заряжаем до упора.
  • Проверяем мультиметром банки поштучно.
  • Каждую банку, вольтаж которой ниже минимального порога, маркируем.
  • Собираем шуруповерт, включаем его. Задача — посадить батарею до заметного падения тяги, для этого можно дать повышенную нагрузку.
  • После посадки батареи повторяем манипуляцию проверки напряжения по цепи. Если напряжение упало на 0,5 – 0,7 В — АКБ не может быть восстановлен.

Проверка нагрузкой

Технология аналогична, только пользоваться в этом варианте нужно не мультиметром, а двенадцативольтовой лампой, которая тянет энергию. Плюс этого метода — не нужно делать кучу замеров, ничего не потребуется сверлить, определение проблемы сравнительно быстрое.

Проверив непригодность АКБ, финансово прикидываем рентабельность замены и восстановления. Вопрос исключительно бюджетный, зависит как от качества исходного источника, так и от количества поврежденных банок.

Конструктивные элементы шуруповерта

Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов представлен большим количеством моделей, оборудованных АКБ. Несмотря на разнообразие марок и модификаций, все батареи имеют одинаковую структуру и лишь незначительно отличаются друг от друга.

В состав каждой из них входят отдельные элементы, соединенные последовательно между собой. Все они изготовлены по стандартным размерам и обладают одинаковым уровнем напряжения. Отдельные виды элементов отличаются лишь емкостью, измеряемой в А/ч и указываемой в маркировке.

В корпусе инструмента расположено 4 контакта, выполняющие различные функции. В том числе, два являются силовыми, предназначенными для зарядки и разрядки. Кроме того, в верхней части имеется управляющий контакт, включенный в цепь вместе со специальным термодатчиком. Он защищает батарею, выполняет отключение зарядного тока и ограничивает его до установленного значения за счет изменения температурного режима.

Отдельно расположен четвертый контакт, соединенный вместе с сопротивлением. Он необходим при использовании зарядных станций повышенной сложности, способных выравнивать заряды всех элементов батареи. Подобные станции редко используются в быту из-за их высокой стоимости. Обычный 12- вольтовый шуруповерт не требует таких станций.

Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его отдельного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя

Поэтому очень важно точно определить неисправное место. Как правило, это случается по истечении установленного срока эксплуатации

Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи.

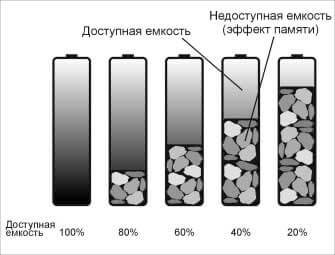

«Эффект памяти», и что с ним делать? + (Видео)


Если речь идет о ni cd аккумуляторах, то для них существует такое понятие, как «эффект памяти». Этот «болезненный симптом» определяется довольно просто. Когда батарея после прохождения полного цикла заряда быстро разряжается, а после небольшой паузы вновь продолжает функционировать, то это верный диагноз, который при должной сноровке можно излечить.

Что необходимо сделать, чтобы излечить «эффект памяти»?

Сначала батарея подвергается полному заряду (желательно на низких токах). Затем на него подается небольшая нагрузка с целью достижения полной разрядки. Этот простой прием позволяет активизировать внутренние пластины батареи максимально полностью. В качестве примера удачной нагрузки можно применить обычную лампу накаливания на 220 В при мощности 60Вт. Процесс медленной зарядки и разрядки следует повторить не менее 4-5 раз. Итогом данных мероприятий станет возврат первоначальной емкости аккумулятора на 80%.

Кстати сказать, если проводить работу на разобранном аккумуляторе, где уже известны «ослабшие» акб, то вернуть их в строй может шоковое воздействие большим током. Если электролит в батарейке присутствует, то восстановить аккумулятор таким методом всегда можно.

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

Существуют 3 разных вида аккумуляторов:

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток. Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Замена никель-кадмиевых аккумуляторов в шуруповерте на литиевые

В последнее время на форумах, посвященных электротехническим инструментам, часто описывается процесс замены никель-кадмиевых АКБ шуруповерта на Li Ion аккумуляторы. И это не случайно. Более современные элементы на основе лития имеют гораздо большую емкость. А количество рабочих циклов у них больше, как минимум, в полтора-два раза.

Очень часто кадмиевые батарейки меняют на популярные литиевые 18650, названные так на основании своих размеров. Поменять батареи на литий можно в том случае, если инструмент работает ежедневно, либо очень часто. Большое количество циклов литий-ионных аккумуляторов оптимально подойдет для профессиональных мастеров, которые используют инструмент каждый день.

Для того чтобы переделать шуруповерт с «с кадмия на литий», понадобятся аккумуляторы 18650 и специальный модуль зарядки. Данный модуль позволяет заряжать аккумулятор и отдавать нагрузку на одних и тех же выводах (та самая защитная плата, о которой говорилось в начале). В таких модулях имеется защита от короткого замыкания между элементами.

Как спаять элементы

Пайку настоятельно рекомендуется проводить именно аппаратом контактной сварки — вследствие того, что литиевые аккумуляторы еще более чувствительны к нагреванию, чем кадмиевые. Если никель-кадмиевые батарейки могут выдержать манипуляции с паяльником, то для лития все же лучше использовать метод контактной сварки.

Для соединения аккумуляторов между собой понадобится тонкая металлическая полоска. Сами полоски можно нарезать из мягких консервных банок. Все соединяемые поверхности предварительно нужно протереть спиртом, а затем начать точечную сварку с помощью аппарата. Длительность импульса подбирается экспериментально таким образом, чтобы не было прожига и чтобы соединение было надежным. Для надежности соединения пластины с контактной поверхностью батарейки лучше сделать несколько точечных соединений.

Лишняя часть полоски отрезается, и свободный ее край соединяется с другим аккумулятором. Далее все элементы соединяются друг с другом по этому же принципу. Безусловно, с соблюдением полярности.

Вся готовая сборка фиксируется друг с другом с помощью изоленты. Лучше сделать два оборота изоленты с одной стороны и два оборота с другой — для большей надежности. После этого контакты аккумуляторов снова соединяются металлической полосой. Получается готовая новая батарея, к которой теперь нужно присоединить плату (модуль).

Модуль можно припаять к новому аккумулятору уже обычным паяльником.

Минусовой провод аккумуляторной сборки подсоединяется на плате к выводу B-, а плюсовой — к выводу B+. Контактные клеммы подсоединяются к клеммам P- и P+, балансировочные отводы — к выводам B1, B2 и B3. Для припоя лучше использовать качественный флюс, который очень хорошо растекается по всей поверхности. Плюсовой провод припаивается напрямую, а к минусовому контакту припаивается толстый провод с сечением не менее 0,5 мм2, так как по нему будет протекать ток не менее 10 ампер.

После этого припаиваются балансировочные провода с небольшим сечением.

Далее:

  • к контакту B3 подключают точку соединения третьего и четвертого аккумуляторов;
  • к контакту B2 — точку соединения второго и третьего;
  • к контакту B1 — точку соединения первого и второго (отсчет начинаем с плюсового контакта).

После зарядки аккумулятора проверяем напряжение на всех его элементах. U на каждом из них не должно превышать 4,2 вольта.

После того как новый аккумуляторный блок готов, разбираем старый никель-кадмиевый аккумулятор. Изымаем только старые батарейки, а старые термодатчики оставляем на месте, потому что зарядное устройство шуруповерта без них работать не будет. Припаиваем внутрь пластмассового корпуса новый блок, а пространство, оставшееся внутри, заполняем пенопластом.

Таким образом, если возникает необходимость замены аккумулятора в шуруповерте, можно сделать ее своими руками. В случае со старыми, но надежными кадмиемыми батареями можно воспользоваться методом их частичной замены на новые. А если есть желание собственноручно сваять себе «профессиональный и мощный шуруповерт», можно с успехом полностью поменять аккумуляторный блок на литий-ионные элементы.
