Как проверить аккумуляторную батарею шуруповерта

Виды АКБ для шуруповертов и их особенности

В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:

  1. Никель-кадмиевые (NiCd, Ni-Cd).
  2. Никель-металлогидридные (Ni-MH или NiMH).
  3. Литий-ионные (Li-ion).

Рассмотрим особенности каждого из типов аккумуляторов подробно.

Никель-кадмиевые

Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.

Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.

Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» – они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.

Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.

Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, “сказав”, что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» – полностью разряжать и тут же заряжать до 100%.

Никель-металлогидридные

Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.

Ni-MH батарея аккумуляторов для шуруповерта

Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда – до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.

Литий-ионные

Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.

Li-Ion батарея аккумуляторов для шуруповерта

Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.

Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.

Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором – может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.

Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.

Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.

Последовательность действий

  1. Полностью разряжаем аккумулятор.
  2. Вынимаем из гнезда шуруповерта и вскрываем его при помощи прямой отвёртки.
  3. Удаляем все старые банки и методом распайки снимаем соединительные пластины.
  4. Спаиваем новую электрическую цепь на основе новых элементов.
  5. Выполняем несколько циклов заряда и разряда акб.

Первые три этапа не должны вызвать особых трудностей, поэтому их нет смысла расписывать подробно. Самый важный момент — при новой пайке соблюсти порядок полярности элементов цепи.

Читайте здесь, как выполнить ремонт шуруповерта.

Из этой статье вы узнаете об электролобзике.

Здесь имеется ввиду тип соединения, он последовательный, подразумевающий соединение элементов от минусового к плюсовому полюсу.

Используя прежние клеммы «пластины», начинайте сборку цепи, соблюдая имеющуюся конфигурацию для форм-фактора вашейакб. В противном случае трудно будет вставить весь силовой блок обратно в его корпус.

Процедуру заряда и разряда акб следует произвести несколько раз с перерывом, и дать отстояться после этого примерно сутки

В процессе заряда важно при помощи мультиметра измерять напряжение на каждой банке, оно должно быть 1.3 В

Совет мастера: спайка ведется при максимальном нагреве паяльника, поэтому избегайте передержки на контактах банок во избежание их преждевременного выгорания.

Процесс замены банок значительно снижает затраты на покупку новойакб, не исключение и отечественный инструмент. К примеру, всем известный инструмент российского производителя Интерскол не обойдется дешевле, чем зарубежные аналоги.

Но у него есть небольшое преимущество — широкая сеть сервисных центров, которые смогут избавить вас от самостоятельной замены элементов аккумулятора шуруповерта.

Как разобрать шуруповерт вы узнаете из этого видео:

Мы предлагаем вам посмотреть видео, как ремонтировать аккумулятор шупупрверта:

https://youtube.com/watch?v=nJuE8QSIs-0

Типы аккумуляторных батарей

По конструктивным особенностям различают батареи в виде слайдеров и обоймы.

Аккумулятор шуруповёрта в виде слайдера

Но это несущественные отличия по сравнению с типами батарей. И слайдер, и обойма используется в разных типах батарей.

Аккумулятор шуруповёрта в виде обоймы

Существуют три типа аккумуляторов для шуруповёрта:

  1. Никель — кадмиевые (Ni-Cd).
  2. Никель — металлогидридные (Ni-Mh).
  3. Литий — ионные (Li-Ion).

Литий — полимерные батареи (Li-Pol) не производятся для шуруповёртов. Основные области их применения: смартфоны, сотовые телефоны, планшеты, ноутбуки, радиоуправляемые приборы, электромобили.

Никель — кадмиевые батареи самые дешёвые, быстро заряжаются, имеют более тысячи зарядных циклов. Аккумуляторы устойчивы к эксплуатации при низких температурах. Но они обладают эффектом памяти. То есть заряжать их можно только после полной разрядки, иначе ёмкость будет падать. У них высокий ток саморазряда. Они изготовлены из токсичных материалов и их сложно утилизировать. Эти батареи пользуются самым большим спросом.

Никель — металлогидридные батареи дороже, не токсичны, имеют низкий эффект памяти. Ток саморазряда больше никель — кадмиевых. Ёмкость выше, цикл заряда более пятисот. Эти аккумуляторы хуже переносят высокую скорость разряда. Они меньше подходят для максимального использования мощности инструмента. Их нужно постоянно подзаряжать.

Литий — ионные батареи дороже, мощнее, быстро заряжаются. У них отсутствует эффект памяти. Низкий ток саморазряда. Напряжение элементов аккумулятора больше, поэтому их число меньше. Следовательно габариты и вес таких батарей меньше, чему у никелевых. Но их нельзя разряжать полностью, иначе через несколько таких циклов придётся покупать новый. Чтобы повысить качество литий — ионных батарей, производители устанавливают в корпус батареи или шуруповёрта микросхему, контролирующую работу аккумулятора. Образуется многоуровневая многоступенчатая защита:

  1. От высокой температуры.
  2. От полного разряда. Эти аккумуляторы боятся полного разряда и не могут восстановиться, если разряд будет ниже допустимой нормы.
  3. От короткого замыкания.
  4. От перезаряда, так как может произойти взрыв.
  5. От токов перегрузки.

Контролирующая плата, установленная в корпус батареи, более эффективна. Когда аккумулятор лежит отдельно от шуруповёрта и не используется, микросхема контролирует его состояние и в случае каких-то проблем размыкает цепь. Аккумулятор полностью защищён.

Проверка под нагрузкой

Проведение такой проверки будет происходить при подсоединении к аккумуляторной батарее дополнительной нагрузки. Уровень нагрузки подбирают, ориентируясь на мощность АКБ. В основном она указана в инструкции. Чаще всего данный показатель колеблется от 35 до 40 Ватт. Значит в качестве нагрузки можно использовать электрическую лампочку на 12 В или фару авто от 35 Ватт.

Чтобы снять показания, через амперметр к лампочке на 2-3 минуты подсоединяют аккумулятор, а значения снимают вольтметром. После замеряют силу тока. О выходе из строя банки батареи говорят значения менее 12.4 вольт. Также о неисправности можно судить по тусклому свету лампочки. Если она спустя 2-3 минуты погаснет, значит емкость аккумулятора очень маленькая.

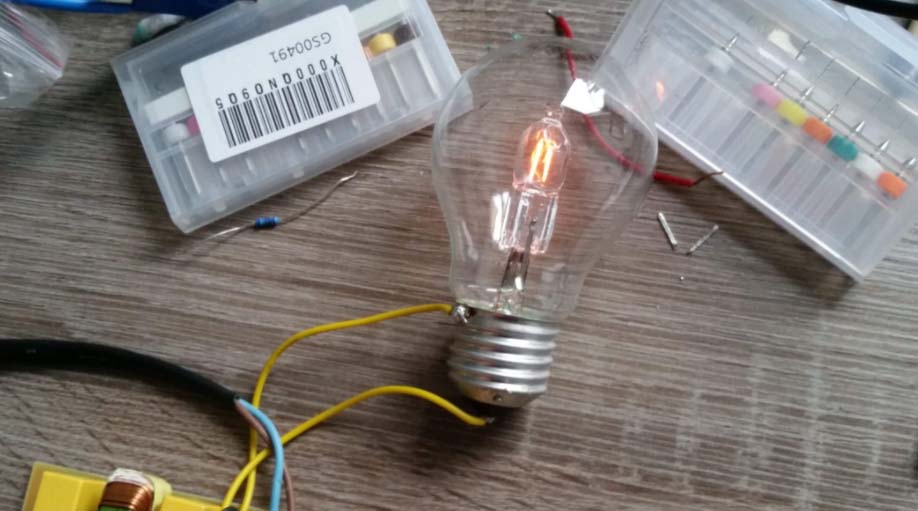

Проверить аккумулятор можно с помощью лампочки

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

  • никель-кадмиевые;
  • литий — ионные;
  • никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Работы по ремонту аккумулятора шуруповерта

Итак, в ходе проверок были выявлены неработающие элементы питания. Что делать в этом случае? Выхода два — попытка «реанимации» элементов или простая замена неработающих «банок».

«Реанимация» накопительных элементов

Сразу стоит оговориться, пытаться «реанимировать» ионные батареи бесполезно. Эффекта памяти у такого вида батарей быть не может, а следовательно, причина выхода их из строя кроется в разложении лития. Но вначале стоит выяснить — возможно, несправна схема управления. Здесь можно использовать два метода.

  1. Следует поменять схему управление. Если батареи заработали, значит, нужно ремонтировать саму схему.
  2. На элемент питания с помощью регулируемого зарядного устройства подается напряжение 4 В с током примерно в 200 мА. Рост напряжения на «банке» до 3.6 В говорит об исправности элемента и, значит, в неисправности виновата либо схема управления, либо другой элемент питания.

Для «реанимации» батареи аккумулятора шуруповерта применяют два способа:

  1. Восстановление работоспособности «банок» методом сжатия или уплотнения.
  2. Подача в накопительный элемент большого напряжения и тока. При этом удастся, хотя и не полностью устранить потерянную емкость и избавиться от «эффекта памяти».

Однако, эти методы не могут полностью решить проблему выхода из строя батарей. Они лишь отсрочат неизбежное. Рано или поздно, но менять банки придется все равно.

Замена «банок» в аккумуляторе шуруповерта

Для проведения ремонта необходимы новые элементы питания. В настоящее время их легко можно приобрести либо в специализированных магазинах, либо заказать в интернете. Стоимость по карману любому. К примеру, цена никель-кадмиевой батареи емкостью в 2000 мА/ч составит около 1000 рублей. Покупая новую «банку», следует проследить, чтобы параметры емкости и габаритов совпадали с заменяемыми элементами.

Сама задача проста. Хорошо если имеется опыт в пайке. В соединении элементов обрезается неисправная батарея, на ее место ставится исправная, затем производится пайка. Как видно, ничего сложного.

Однако, при этом следует учесть несколько важных нюансов:

  • паять нужно быстро, чтобы не нагрелись «банки» — это может отразиться на их работоспособности;
  • для соединения элементов лучше использовать родные пластины, либо медные, но тех же размеров;
  • присоединяя новый элемент к старому не перепутайте плюс с минусом. При последовательном соединении минус от предыдущей батареи идет на плюс новой батареи.

После пайки, следует провести заряд-разрядный цикл, а затем измерить напряжение на «банках». Оно должно быть около 1.3 В.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, необходимо управляться ниже представленными советами:

  • Вычисляют спектр для замера характеристик. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуток больше нормы. Это будет припасом, который предупредит порчу устройства.
  • Верно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения принятого вида, обозначенные на корпусе.
  • Нужно грамотное подсоединение щупов. Темный — минусовый, ставят в гнездо общего типа под заглавием COMMON (COM). Плюсовой — устанавливают в красноватый разъем.

Работать с устройством просто

  • Устройство настраивается в подходящем спектре измерения.
  • Значение выставляется на 10% больше того, которое подразумевается.
  • Если показатель неизвестен, то за крайнюю отметку берется максимум.
  • Щупы инсталлируются по схеме, соответственной типу проводимого измерения. Красноватый в разъемы, где измеряется ток, напряжение либо сопротивления. Темный в общий разъем.
  • Щупы подносятся к исследуемому устройству либо сети питания. Красноватый ставится на плюс, темный на минус.
  • Необходимо оценить приобретенные характеристики. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтоб сведения были более достоверными.

Перечень необходимых инструментов

Ремонт или диагностика АКБ шуруповёрта невозможны без определённого инструмента и измерительных приборов. Для восстановления аккумуляторной батареи не обязательно покупать дорогие инструменты, вполне подойдут бюджетные производители.

Перечень инструмента, необходимого для ремонта АКБ шуруповёрта:

  • Мультиметр. Измерительный прибор, который позволяет определить постоянное и переменное напряжение, сопротивление, силу тока или прозвонить цепь на предмет обрыва. Более дорогие модели способны измерять ёмкость элементов, но они не пригодятся домашнему мастеру.
  • Плоская и фигурная отвёртки. Незаменимый инструмент, который не раз выручит в дальнейшем.
  • Монтёрский нож со сменными лезвиями.
  • Паяльник. Мощности в 40 Вт будет вполне достаточно. Более мощные модели стоят дороже, и при неправильном обращении с ними можно повредить элемент.
  • Олово и припой. Недорогие расходные материалы.

Пригодятся и расходные материалы, например, изолента или термоусадочная трубка, бытовой клей, небольшие отрезки проводов.

Как разобрать аккумулятор шуруповерта

Вообще, аккумуляторные батареи многих электроинструментов построены одинаково. Отличается вольтаж и токи зарядки, а само устройство аналогично. В разъёмный пластиковый корпус упакованы аккумуляторные банки. Корпус скрепляется несколькими шурупами, дополнительная фиксация — пластиковыми защёлками.

После того как выкрутили шурпы (могут потребоваться специальные формы отвёрток) аккумулятор сразу не разваливается. Он держится как раз на защёлках. Внимательно осматриваем его, определяя их расположение. Нашли защёлки, придавили слегка пластик в том месте, потянули вторую часть на себя. Никаких сверх усилий, защёлки пластиковые, хрупкие.

Как восстановить аккумулятор шуруповерта: что в корпусе

Некоторые корпуса шуруповёртов типа «неразъёмные», они соединены силиконом или склеенные. Его аккуратно вынимаем, после чего повторяем манипуляции с разъединением корпуса. Восстановленную батарею можно снова склеить или использовать изоленту.

Экспресс-метод тестирования: измеряем U на полюсах АКБ

Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.

Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене. Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.

Как разобрать аккумулятор

Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.

Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются разбору отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.

Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение — 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.

На рынке предлагается большое количество недорогих моделей шуруповертов.
Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе. Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

  • Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
  • Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
  • Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
  • Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Проверка состояния аккумулятора мультиметром

Не всегда, когда аккумулятор быстро садится или вообще не функционирует, необходимо покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет самостоятельно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Для этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. Кроме данного устройства, потребуются также следующие инструменты:

  • отвертка;
  • паяльник с набором для пайки;
  • нож;
  • плоскогубцы.

Чтобы точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Но сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:

  • включают прибор;
  • устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
  • устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
  • сравнивают отображаемую на табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции по эксплуатации или на корпусе;
  • если значения не совпадают, то ремонтируют адаптер или покупают новый.

Чтобы проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:

  • заряжают полностью аккумуляторный блок;
  • проверяют мультиметром выходное напряжение АКБ, установив переключатель прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
  • если установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, то разбирают аккумуляторный блок и достают все батареи;
  • когда отсутствуют поврежденные банки (потекшие либо вздутые), тогда проверяют мультиметром напряжение на выводах каждой батареи, предварительно с помощью паяльника распаяв цепь;
  • к элементам питания по очереди подсоединяют нагрузку на одинаковое время (например, лампочку соответствующего вольтажа);
  • на какой батарее произошла наибольшая просадка, та и является поврежденной.

Для проверки никель-металлогидридные и никель-кадмиевые накопители энергии разряжают полностью — это делают, чтобы избежать «эффекта памяти».

Найдя дефектную батарею, ее можно заменить новой либо попытаться временно восстановить. Также мультиметром можно измерять силу тока: если она растет и за первый час превышает 1 А, то аккумуляторная батарея считается работоспособной.

Если напряжение на выходе аккумулятора отсутствует, то велика вероятность нарушения целостности цепи внутри блока. При этом также разбирают блок и ищут вначале визуально, а затем с помощью мультиметра место обрыва.

Восстановление никель-кадмиевой банки

Стоит сразу отметить, что подобная работа не всегда имеет смысл, но попробовать можно. Ещё раз повторимся, восстановить можно исключительно никель-кадмиевые банки, да и то не всегда.

Алгоритм работы таков. Сбоку корпуса необходимо просверлить отверстие не более 1 мм в диаметре. Отверстие делается не по центру, а ближе к низу или верху. Просверлен должен быть только корпус, если задеть внутренности, то элементу уже ничего не поможет. Далее при помощи шприца внутрь закачивается дистиллированная вода.

ФОТО: longway.ruДистиллированную воду можно купить в магазине, хотя здесь хватит и воды для инъекций из аптеки

Батарея полностью заполняется, после чего её оставляют в таком же положении на 24 часа. По истечении суток элемент нужно полностью зарядить (это самый сложный момент, необходимо найти нужный прибор) и оставить ещё на неделю. Отверстие при этом остаётся открытым. Если напряжение осталось на том же уровне или упало незначительно, отверстие можно замазывать или запаивать и собирать аккумулятор. Обычно такой ревизии хватает на пару лет.

ФОТО: spencerservices.comЕсли всё пройдёт нормально, шуруповёрт проработает ещё пару лет
