Как выкрутить шпильку ГБЦ

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

  • Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
  • Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
  • Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

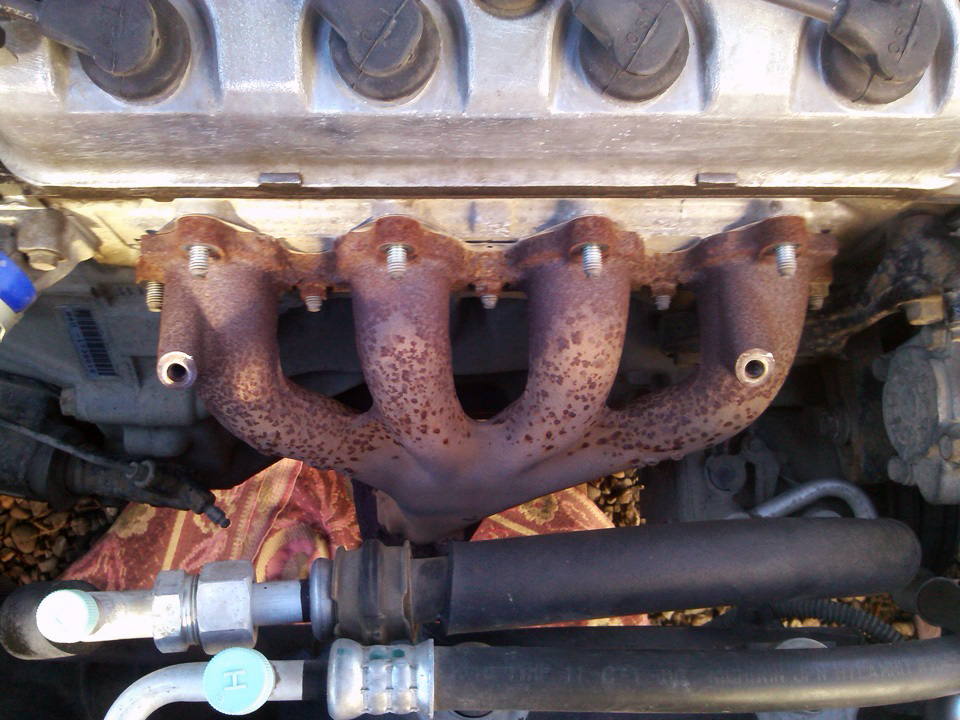

Правила закрепления коллектора

Крепление коллектора тоже предусматривает соблюдение некоторых правил:

  1. Прокладку выпускного коллектора при каждом снятии и замене устройства меняют на новую.
  2. Если фиксаторы не скручиваются, нужно смочить их WD-40. Срывать гайки следует медленно и плавно, чтобы не сломать шпильки. Иначе задача существенно усложнится.
  3. После снятия и отсоединения деталей, технологические полости нужно закрыть ветошью, чтобы туда не попал мусор.
  4. Перед креплением нового коллектора место установки необходимо очистить, а на новую прокладку нанести графитную смазку со стороны двигателя.

Установка шпилек

Процесс установки практически идентичный для большинства типов основ (бетон, газобетон). Но если шпильки устанавливаются на автомобиль, основой будет служить металл. К тому же придется делать сквозные отверстия (с обратной стороны закручиваются гайки). Процесс установки для автомобиля Touran следующий:

  1. Для начала делаются необходимые разметки. Нужно выбрать, какое крепление необходимо (зависит от модели самого устройства).
  2. После выбора фиксатора берут дрель и сверла. Проделывают соответствующие отверстия.
  3. Монтируют шпильки.
  4. Теперь приступают к затяжке гаек.

Затяжка гаек

Затяжка не является сложным процессом. Самое главное – выбрать изделие, которое соответствует по размеру шпильке. Лучше покупать наборы. Для затяжки гаек делают следующее:

Для начала закручивают ее по резьбе. Можно делать это руками.
Как только доходят до места, где дальнейшее закручивание руками невозможно, берут соответствующий гаечный ключ. Продолжают закручивание.
В процессе фиксации необходимо закрепить гайку как можно крепче

Но в то же время, важно не переусердствовать, поскольку есть риск ее перетяжки, из-за чего срывается резьба. К тому же потом ее будет очень трудно снять.

Гайки закручиваются на резьбу уже установленных шпилек.

Что делать при поломке шпильки

Существует две поломки, которые могут случиться со шпилькой:

  1. Она треснула и сломалась. Причиной этому служит некачественный материал изготовления.
  2. Срыв по резьбе. Это случается, когда гайка идет не по резьбе.

Отремонтировать поломанную шпильку не получится. Необходима полная ее замена. Но можно избежать поломок в дальнейшем:

При первом случае (когда шпилька полностью сломалась), ошибка была допущена при покупке. На рынке много некачественных изделий. Чтобы не нарваться на подделку, нужно спрашивать сертификат качества. Если же сертификат был, но деталь все равно сломалась, шпильку должны заменить.
Вторая же проблема касается неправильного монтажа

Нужно обратить внимание на выбор ключа. Использовать пневмопистолеты не рекомендуется

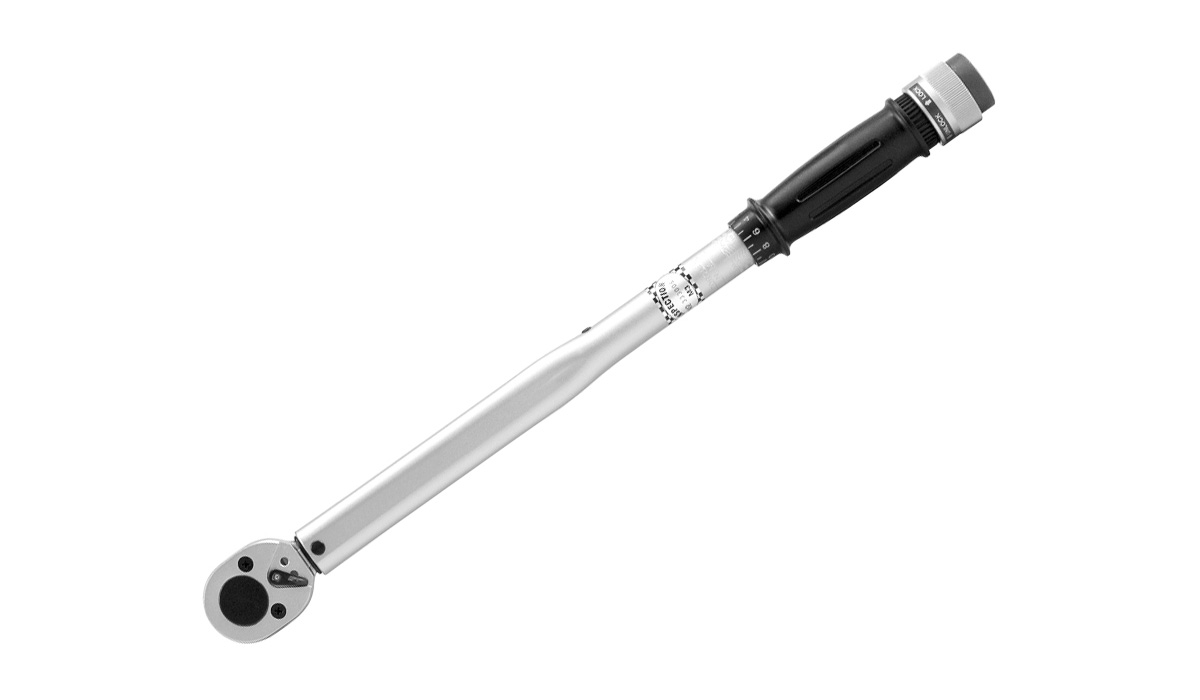

Лучше выбрать обычный гаечный ключ. Но самый идеальный вариант – динамометрический ключ. Если затягивать гайку с определенным усилием, риск поломки снижается до минимума.
Запасное крепление необходимо иметь на случай поломки.

Видео ниже поможет при монтаже и замене креплений:

Для установки коллектора используют шпильки и гайки. Чтобы правильно подобрать изделие, необходимо знать характеристики коллектора и ознакомиться с правилами монтажа.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

  1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
  2. Доворачивание на 90 град.;
  3. Повторная дотяжка на 90 град.

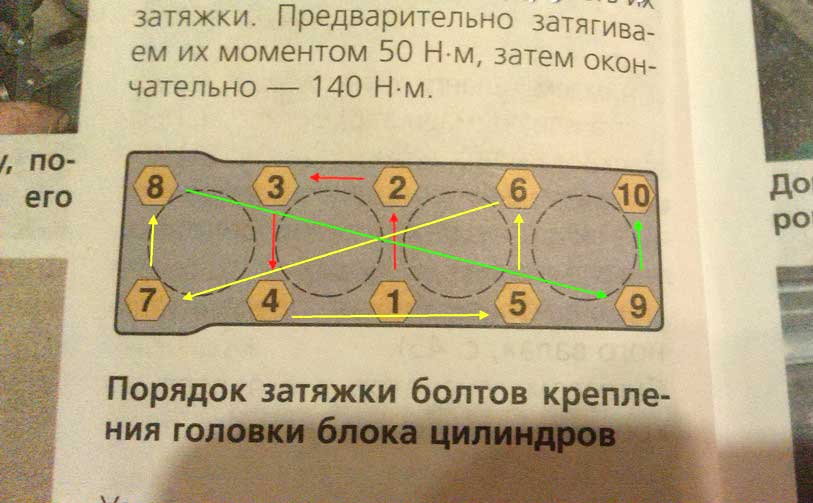

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

  1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
  2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
  3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

  1. Затяжка с усилием 2,0 кг/м;
  2. Дотягивание с моментом 7,5-8,5 кг/м;
  3. Доворот на 90 град.;
  4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

  1. С усилием 4,0-6,0 кг/м;
  2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

  1. 4,0-4,3 кг/м;
  2. 7,5 кг/м;
  3. 11,0 кг/м;
  4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

как выкрутить шпильку из выпускного коллектора

В разделе Прочие Авто-темы на вопрос Как выкрутить шпильки из корпуса коллектора автомобиля Нива ? заданный автором Андрей Некипелов лучший ответ это законтрить гайками не получается!?

Ответ от 22 ответа

Привет! Вот подборка тем с ответами на Ваш вопрос: Как выкрутить шпильки из корпуса коллектора автомобиля Нива ?

Ответ от Николай ПанаринНакручиваешь на нее гайку примерно до середины — ниже не надо. Потом свергу еще одну пока не притянешь ее к нижней. Игаячным ключем начинаешь выкручивать нижнюю. Так как верхняя не даст ей провернуться, будет выворачиваться сама шпилька.

Ответ от Kirill dehнужно греть

Ответ от Дмитрий андроновсначала серлишь, потом в магазине продают спец набор типа сверел только другого вращения, тоесть при откручивание они закручиваются и при том они под конус

Ответ от Алексей ГлушенковЕсть вот такая беда, шпильковерт.Можно двумя гайками, вы это наверняка уже попробовали.А коль уже обломили — то только высверливать, после снятия коллектора.

Ответ от ЁжкаЕсть такая штука называется шпильковёрт. ну а если его нет то попробуй выкрутить газовым ключом каким работают сантехники

Ответ от Ўрий Кузнецовцелыми практически невозможно, сломается обязательно ну, а потом дрель поможет и метчик! и новые шпильки

Ответ от Igor BashkoДвумя гайками, накручиваете, затягиваете обе вплотную и потом крутите только нижнюю. Ключ желательно двенадцатигранный. И не сразу сильно а потихоньку туда-сюда. И налейте на нарезьбу перед коллектором WD-40, пусть часик постоит. Когда будуте крутить, время от времени постукивайте по корпусу где резьба молотком. Если никак, придется жертвовать шпилькой и пытаться открутить. трубным самозажимным ключом.

Ответ от Николай ИммельЕсли ничего не помогло, то гайки приваривают и откручивают, а можно их срезать, высверлить, новую резьбу нарезать и новые шпильки вкрутить.

Ответ от Константин СазоновЯ всегда привариваю гайку если торчит. Нагреваю возле шпильки резаком или автогеном и кручу. Если нет-то сверлить забивать *звёздочку* и снова греть. Если нечем греть-только перерезать резьбу .Без нагрева наврятли выкрутишь.

Ответ от ГЕННАДИЙ ТУМАРЁВможно конечно погреть, но это скорей всего не поможет, всё что с выпускным колектором-ужас. ЛОМАТЬ, СВЕРЛИТЬ, НАРЕЗАТЬ.

Ответ от Ѐуслан АхмедовБери уксус, и откисай пол дня, потом контрогай или шпильковерт! Но со шприца соловей каждый час! 100% открутиш!! ! Только уксус не жалей!

Как выкрутить оставшуюся в блоке резьбу

Здесь есть два варианта, но каждый из них начинается с высверливания обломка. Для этого, следует укрыть блок двигателя плотной тканью для предотвращения попадания в двигатель искр и грязи, затем подрезаем болгаркой верхнюю часть и накерниваем ее строго посередине.

Высверливание резьбы обломавшейся шпильки

Сверлом немного меньшего диаметра высверливаем обломки на сверлильном станке, а чаще всего электродрелью

Здесь очень важно держать инструмент строго вертикально, без перекоса. Доходим до края обрезка и пробуем выкрутить остаток резьбы. Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы

Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы.

Если вас постигла неудача при откручивании или сверлении, необходимо переходить ко второму варианту.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Для примера, шпилька на Ваз с резьбой М-8. На ремонтной, с одной стороны будет резьба М-8, а на другой лучшим вариантом будет накатка резьбы М-9. При таком варианте сверлом 7,8 мм прогоняем наше отверстие с обломком. Очищаем отверстие от остатков старой резьбы. Машинным метчиком М-9 нарезаем резьбу и накручиваем ремонтную шпильку. Дальше устанавливаем головку.

По такому же алгоритму можно заменить обломок свечи зажигания. Ремонт свечного отверстия и доставание обломанной свечи проводится в несколько этапов. Как выкрутить обломанную свечу, вам расскажет на Ютубе множество видеороликов. Сначала попытаемся открутить обломок. Как правило, она ломается сразу за шестигранником, поэтому смачиваем ВД-40 или тормозной жидкостью резьбу и даем постоять. Затем специальным ключом с динамометром выкручиваем обломок.

Получилось – хорошо. Нет, в этом случае обращаемся к токарю для вытачивания футорки. Пока она делается, подводим поршень под это отверстие для перекрытия канала и предотвращения пропадания в картер стружки и грязи. Высверливаем большее отверстие, нарезаем резьбу и закручиваем футорку. Внутренняя резьба сделана под вашу свечу, в нее закручиваем свечку и пользуемся автомобилем.

Выполнив все работы по замене, ремонту и нарезанию внутренней резьбы на двигателе вашего авто, вы получаете новые знания и умения, а также экономите семейный бюджет.

Почему болты срываются?

Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются

В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично

В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.

Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания

Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.

При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке

Обычно, болт закручивают до его остановки, а потом производят докручивание.

Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.

Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке

Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.

То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.

При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.

Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Суперклей либо сварка

Если есть такая же по диаметру и шагу резьбы гайка, как и откручиваемая, почему бы не соединить их между собой при помощи сварки или суперклея? После того, как соединение схватится, можно спокойно откручивать приваренную (приклеенную) гайку. Главное — не повредить в процессе сварки резьбу на болте, иначе ключ уже вряд ли поможет.

И если уже речь зашла о сварке — упомянем ещё один способ высвобождения резьбы — термический. Суть его заключается в сильном нагреве соединения. Под действием высокой температуры детали расширяются и удерживающая их ржавчина «ослабляет хватку». Кроме того, болт, расширившись при нагреве, немного увеличит внутренний диаметр гайки.

Затем, после остывания, диаметр болта вернётся к прежним размерам, а небольшой зазор между ним и гайкой останется. В этот зазор рекомендую впрыснуть немного WD-40 для уменьшения трения. В итоге фокус с высвобождением болта вполне может получиться.

Причины поломки сверл по металлу

Фотография №1: сломанное сверло

К поломке сверл приводят следующие причины.

  1. Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.
  2. Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.
  3. Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.
  4. Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.

Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.

Как высверлить болт не повредив резьбу

Болт что сорвался можно выкрутить несколькими способами и, приступая к любому из них, не лишним будет провести небольшую подготовку к этой процедуре.

  • Очистить рабочую площадь от загрязнений и остатков масел.
  • Провести обработку проблемного места водооталкивателем (WD-40) либо маслом машинным.
  • Прогреть болт при условии, что вблизи отсутствуют материалы, что боятся нагрева (из резины, ткани или пластика).
  • Серия сильных ударов по месту облома болта также будет способствовать тому, что бы его стронуть с насиженного места.

Выкручивание болтов сломанных над поверхностью резьбы

Если болт обломился в процессе его выкручивания, то при правильном подходе к его удалению слишком много времени не понадобиться, однако все же повозиться придется.

  • Если будет за что зацепиться, болт может поддаться воздействию таких инструментов как разводной ключ или пассатижи.
  • Другим вариантом может стать использование «болгарки» или ножовки что режет металл. Не лишним будет и зубило. В результате проведения некоторых манипуляций должен получиться паз для отвертки в поперечном виде, что позволит выкручивать его снова.
  • Если данные способы удаления не привели к успеху можно воспользоваться сварочным аппаратом. В данном случае понадобится приварить к остаткам проблемного болта идентичный ему болт с наличием шляпки и вновь попытаться его выкручивать.

Рассказывают о том, что сварку можно заменить специальным клеем. Однако подтвержденной эффективности этой методики пока нет, как собственно и самом клеевом составе практически ничего не известно.

Способы вызволения болта сломанного заподлицо

Данный тип слома болта потребует более кардинальных решений.

  • Необходимо вооружиться дрелью (сверло тонкое) и высверлить несколько тонких отверстий в обломке и впоследствии объединяя их выкрутить болт вставленной в полученное отверстие отверткой.
  • Еще сложнее задача, когда ни один из вышеописанных способов не помог справиться с капризным болтом. Можно попробовать это сделать с помощью дрели и метчика, если запастись терпением и сноровкой. Потребуется в самой середке болта высверлить проем и его полость оснастить левой резьбой, разумеется, желательно уметь ее нарезать. В противном случае лучше найти умельца, который легко орудует метчиком и имеет опыт в устранении данных проблем. В свежей резьбе завернуть новый болтик и хорошо его, закрутив потащить за ним обломок путем выкручивания.
  • Можно прибегнуть к высверливанию. Процесс нужно сказать ювелирный и требует умения во избежание повреждения резьбы. Сначала необходимо просверлить тонким сверлом точно по центру отверстие и после этого рядом уже сверлом побольше, рассверливать болт со всех сторон до полного истончения стенок, которые в завершении можно будет удалить пинцетом. При наличии экстрактора левонарезного можно выкрутить оставшиеся после рассверливания обломки практически без труда. Правильно выполнив рассверливание можно избавить себя от необходимости нарезки новой резьбы.

Принимая во внимание всю серьезность проблемы, не стоит рубить с плеча и делать с обломком все и сразу. Попробовав последовательно каждый из способов его извлечения и не получив положительного результата, возможно, из-за отсутствия необходимого опыта лучше всего обратиться к тем кто уже сталкивался с подобными неприятностями и с честью выходил из них

Так как рынок бывшей в эксплуатации техники из Японии и Европы у нас в России развит больше, соответственно в Россию везут старый хлам который нуждается в починке. Часто бывает так, что болты на таких скутерах не выкручивались никогда, и они попросту прикипают к резьбе. Вывернуть такие болты, не сломав головки или резьбы, очень проблематично (даже если вы пользуетесь wd-40). В этой статье я хочу изложить несколько способов выкручивания таких болтов, винтов со сломанной резьбой.

Самый простой способ (хотя некоторые его считают и крайней мерой, воспользуйтесь советами ниже) — это высверлить болт и нарезать подходящим метчиком новую резьбу

1.

Берем дрель, сверло подходящее под диаметр высверливаемого болта. Аккуратно высверливаем.2. После покупаем набор метчиков или один метчик (но нужно точно знать диаметр), подбираем под диаметр резьбы.3. Подбираем и вставляем метчик в резьбу, начинаем нарезать. Для нарезания (вкрутки) используйте гаечный ключ. Я использовал разводной ключ. Не забывайте перед закручиванием болтов смазывать их графитовой смазкой — в будущем это поможет легко выкрутить болт. Для фиксации болтов используйте, фиксатор для болтов (купить можно в любом авто-магазине).

Что делать если вытягивается шпилька головки двигателя

на сало не хуже липнет .

ИТОГИ С трудом нашел метчики 1й и 2й на М12х1.5 Потренировался на куске швейлера — резьба советскими метчиками получается замечательная, а вот шпилька по ней заходит очень туго . Нарезал в двух отверстиях . Нарезал прям так, т.е. в существующее отверстие с резьбой, диаметром 10.5мм поставил метчик и стал нарезать попробовал шпильку вкрутить — заходит туго, но плотно . на 30% вкрутил — качаю за шпильку — вся машина качается(не ну я нежно качал . ) Короче довольный как кот в масле :)))

Такая же фигня была. При сборке одну шпильку начало вытягивать из блока. Ремонтную шпильку 12-14х2 еле-еле нашел в южном порту, еще долго ругался с продавцом, цену скАтина заломил 150 руб за шт. при цене стандартной 20-30 рублей. Купил, метчики нашел.

Кстати, если кому в Москве потребуются метчики 14х2 , то у мине есть первый и второй нумер, короткие, через голову нарезать не получится. Могу дать попользоваться в аккуратные руки. Шпилек нет..

Билять сючка! Собрал .

Короче нарезал я резьбу, сначала в 2х отверстиях, потом еще в одном. Почистил цилиндры в 150й раз, поставил прокладку — купил 3 прокладки головы, искал по факу свежую и качественную, так вот нашел, кажись, она более светло-серого цвета, очень качественно сделана, поверхность и все вырезы очень аккуратные никакого Г не весит по краям, отверстия точно совпадают. Поставил голову — тяну, шпильки что на 12 уверенно тянутся — чувствуетс я прочность, а на 11 стремно тянуть, так вот 2, потом 4, потом 5 — еще одна шпилька вылезает, далее 6 — еще одна, понял — пустое это. Разобрал двигатель, позатыкал цилиндры нарезал резьбу во всех отверстиях на 12, т.к. у меня были метчики 1й и 2й — смело резал резьбу, даже в отверстиях диаметром 10мм +-0.1мм, правда тут ближе к концу надо осторожнее и нежнее, а то может закусить метчик, тогда проблема. Закрутил шпильки — фарева метчикам, шпильки затягиваются с натягом, плотно. Кстати купил набор шпилек за 120р в ТехКоме, так вот, если бы знал кто эти шпильки делает. — резьба с обоих сторон забита, длина резьбы разная на каждой шпильке, на верхнюю часть резьбы гайка не накручивается, пришлось все шпильки прогонять плашкой по верхней резьбе там шаг 1.25, а для прогона нижней нарезал резьбу М12х1.5 в куске швейлера и перед вкручиванием в блок все шпильки прогнал. Еще при покупке шпилек, кроме резьбы советую проверить их ровность — покатать по столу, а то пара таких кривых попалась — ужас. В итоге затянул голову около 9-9.5кг, запас прочности чувствуется.

сверлить ничё не надо. Просто вытравливаешь шпильку 10% азотной кислотой, она алюминий не трогает, а сталь сжигает. Я об этом узнал из журнала «За рулём». Там статейка была что делать если оборвалась шпилька и ли вроде того. Я даже опыт в домашних условиях проводил, в кислоту клал кусок алюминия и железа. Сталь растворялась а алюминий был цел.

P.S.Если честно я уже подзабыл насколько концентрированной должна быть кислота, надо журналы поднять поискать.

И каким моментом тянуть? а то в одной книге 7,0 — 7,2 Кг/м, а в другой 9,0 — 9,4?

Момент 7,0-7,2 относится к двигателям ГАЗ-21, УМЗ-451, 414, 417, а 9,0-9,4 — к ЗМЗ-402. У 402-го более жесткий блок. Двигатели почти одинаковые, поэтому в книжках часто путают. Поэтому УМЗ лучше тянуть до момента не больше 7,5, но несколько раз. Я делаю так: сперва два раза как в книжке, потом еще раз после первого прогрева и остывания двигателя, потом после пробега 100-200 км (у меня это до дачи и обратно). Еще тяну один раз в год по весне (по книжке положено через 20000 км). Да, после каждого протягивания клапана нужно регулировать заново. Но пока не приучился к такому многократному протягиванию, бывало пробивало прокладку.

Когда разлом оказался над поверхностью

В таком случае справиться с болтом проще. Вот несколько вариантов ваших действий:

  • Захватить виднеющийся над поверхностью стержень с помощью пассатижей или плоскогубцев и попытаться выкрутить его.
  • Взять кернер и установить его под углом к краю болта. Лёгкими ударами молотка по кернеру постараться придать болту вращательное движение. Иногда таких небольших усилий оказывается достаточно, чтобы стержень начал выкручиваться.
  • С помощью ножовки по металлу пропилить на виднеющейся поверхности поперечное отверстие для плоской отвёртки и попробовать выкрутить его. Также можно использовать для этого болгарку или даже зубило.
  • Ещё один вариант — использовать сварку или агрессивный клей. Попробуйте приварить/приклеить к стержню другой болт и выкрутить уже его. Также можно приварить, например, Г-образный шестигранник или любую другую подходящую ручку, которую можно использовать в качестве упора.

Если вы используете сварку, то не пытайтесь выкрутить нагревшийся болт сразу — дайте ему остыть. Помните: металл при нагревании расширяется, так что достать нагревшийся болт будет невозможно. Полейте место сварки холодной водой, чтобы ускорить процесс остывания.

Ситуация вторая: болт сломался на одном уровне с поверхностью или даже ниже нее

Но и здесь задача, как вывернуть сломанный болт, вполне выполнима. Решать ее с помощью разводного ключа не стоит – здесь просто не за что ухватиться. Поэтому наберитесь терпения и испробуйте несколько предлагаемых нами алгоритмов действий. Способы решения проблемы более сложны и требуют терпения, однако выполнить их реально.

Можно сделать паз под отвертку: если она обычная, то прорезь должна быть поглубже, а если крестообразная, тогда паз можно не слишком заглублять, ведь у крестообразной отвертки большая, чем у обычной, площадь сцепления с поверхностью. Чаще всего этот метод и разрешает проблему, как выкрутить обломившийся болт. Но бывают случаи, когда железный стержень намертво заклинило и отвертка с ним не справляется. В таких ситуациях нужно идти на радикальные меры и высверливать в стержне отверстие для болта меньшего размера и делать резьбу в нем.

Такая операция потребует электродрели и набора разного диаметра сверл и метчик. Если вкрутить в обломок небольшой болт, то его будет достаточно просто достать при помощи гаечного ключа. В столь тяжелых случаях этот способ, как правило срабатывает, но здесь нужно помнить: внутри стержня должна быть обратная резьба.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
