Как вставлять полотно в ножовку

Изготовление ножа из пилы своими руками

Глядя на готовый клинок, обыватель подумает – что тут сложного? Отпилил, зашкурил, наточил и ручку приделал. Нет. Изготовление ножа – это целая наука, постепенно часто переходящая в искусство. Клинок, выполненный своими руками, обладает множественными положительными качествами:

  • рукоять легко изготовить под ладонь хозяина изделия;
  • за качество заготовки и конечного изделия беспокоиться незачем;
  • придать уникальность изделию, не составит труда.

Нож из пилы своими руками.

Вырезание и первичная обработка заготовки

Начальным этапом изготовления клинка из ножовочного полотна, аналогично и из других материалов, является предварительный эскиз. Необходимо иметь представление, каков будет результат. Разметка поможет вырезанию заготовки необходимой формы:

  • прямых углов стоит избегать, размечать макет требуется с небольшим запасом в 1,5 – 2,5 мм;
  • знать будущее предназначение клинка необходимо, форма эскиза напрямую зависит от роли использования изделия;
  • попутно стоит помнить о законах изготовления холодного оружия.

На нашем ресурсе законодательный аспект относительно ношения ножей рассматривается в отдельно. Окончив изготавливать макет, следует перенести его на заготовку пилы. Очертить необходимо острым предметом, маркер используется по крайней необходимости. Видеть контуры эскиза – главная задача.


Заготовка для изготовления ножа из пилы.

Закрепив заготовку в тиски, вырезается по контуру будущий клинок. Деталь нельзя перегревать, необходимо поливать её водой, лишний нагрев стали, приведёт к хрупкости изделия. Малые участки допустимо подвергать высоким температурам, запас при разметке, сделан не просто так. Убрать их лучше на точильном станке.

Черновую доработку допустимо сделать напильниками. Убрав заусенцы, приниматься стоит за изготовление рукояти. Закалке клинок придавать не нужно, заводского каления достаточно.

Делаем ручку

Принятое ранее решение о накладном способе крепления рукояти, даёт полное право воспользоваться дрелью. Сверлильный станок – роскошь, при имении такого «чуда», прибегнуть к его помощи не зазорно:

  1. В соответствии эскизу в хвостовике имеется потребность изготовить два-три отверстия. Зависит от длины рукояти.
  2. Расщепить подготовленный брусок дерева строго пополам.
  3. Сделав примерку деревянных заготовок к хвостовику, ошкурить их до плотного примыкания. В одной из них следует вырезать выемку под хвостовик.
  4. Идеально подогнав детали, делаются отверстия в деревянных накладках.
  5. Из медного прутка нарезаются клёпки. Окончательная примерка и предварительная сборка.
  6. Деревянные заготовки в черновую, подгоняются под анатомию ладони владельца.
  7. Окончательное ошкуривание рукояти, изготовление больстера из латуни.
  8. Сборка частей рукояти с промазыванием хвостовика и накладок эпоксидным клеем.
  9. Забивка медных клёпок. Просушка изделия.


Ручки для ножей.

Одних суток достаточно для высыхания клея. На шлифовальном станке подогнать рукоять окончательно. Ошкурить наждачной бумагой с мелким зерном.

Спуски и заточка

В заключение клинок затачивается под необходимые нужды. Угол заточки РК зависит от предназначения ножа. Способов вывести верную РК предостаточно.

Предыдущая ИзготовлениеНож из рапида своими руками Следующая ИзготовлениеКак сделать нож из цепи своими руками

Виды креплений и способы установки пилок

У разных инструментов держатель пилки для электролобзика может отличаться конструкцией крепления. Оно находится на подвижном штоке и вместе с ним подвергается большим нагрузкам при работе прибора, которые становятся критическими при использовании неправильно подобранного или затупившегося лезвия

Поэтому так важно правильно подбирать пилку, следить за её состоянием и вовремя производить замену

Шток с держателем для пилки Источник drel-master.ru Первые подобные инструменты имели не слишком удобные крепления, но производители постоянно старались сделать этот узел максимально простым и автоматизировать процесс установки режущего полотна, чтобы привлечь внимание потребителей к своей продукции. В результате появились разные виды пилкодержателей, благодаря которым работа электролобзиком стала гораздо комфортнее

Принцип крепления пилок у всех современных устройств основан на использовании механизмов, которые зажимают и удерживают хвостовик в стабильном положении. Но сам процесс установки различается в зависимости от вида держателя.

Быстрозажимные держатели

Самыми современными и удобными на сегодняшний день являются быстрозажимные крепления, которыми оснащается большинство бытовых электрических лобзиков. Механизм приводится в действие простым нажатием на фиксатор – кнопку или рычаг, в результате чего прорезь крепления разжимается, а при возвратном действии вновь сжимается. В эту прорезь и вставляется до упора хвостовик. Ничего сложного нет и в том, как поменять пилку на электролобзике: изношенная легко вынимается из разжатого крепления, а на её место встает новая.

Быстрозажимное крепление с боковой кнопкой Источник onlinetrade.ru

Характеристики

ГОСТ 6645-86 – стандарт, устанавливающий требования к типу, размеру, качеству пильных полотен по металлу.

Это тонкая, неширокая пластина с отверстиями, расположенными в противоположенных концах, на одной стороне расположены режущие элементы – зубья. Пилки изготавливаются из стали: Х6ВФ, Р9, У10А, с твердостью HRC 61-64.

В зависимости от типа работы ножовочные пилки делятся на машинные и ручные.

Длина пластины определяется по расстоянию от центра одного отверстия до другого, Универсальная ножовочная пилка для ручного инструмента имеет следующие размеры: толщину – 0,65-0,8 мм, высоту – 13-16 мм, длину – 25-30 см.

Стандартное значение длины полотна равно 30 см, но встречаются модели с показателем в 15 см. Короткие ножовки применяются в случае, когда стандартный большой инструмент не подходит для работы из-за размеров, а также для выполнения филигранных типов работ.

ГОСТ Р 53411-2009 устанавливает конфигурацию полотен для двух видов ножовок. Пилки для ручного оборудования выпускаются в трёх типоразмерах.

  • Одинарные 1 типа. Расстояние между сквозными отверстиями 250±2 мм, длина пилки не свыше 265 мм.
  • Одинарные 2 типа. Расстояние от одного отверстия до другого 300±2 мм, длина пластины до 315 мм.
  • Двойные, расстояние равно 300±2 мм, длина рабочей поверхности до 315 мм.

Толщина одинарной пластины — 0,63 мм, двойной – 0,80 мм. Высота пилки с одинарным набором зубцов равна 12,5 мм, для двойного – 20 мм.

ГОСТ определяет значения шага зубцов, выраженных в миллиметрах, количество режущих элементов:

  • для одинарной пластины первого типа — 0,80/32;
  • одинарное второго типа — 1,00/24;
  • двойного — 1,25/20.

Количество зубцов изменяется для инструментов большей длины — 1,40/18 и 1,60/16.

Для каждого типа работы может изменяться значение угла резца. В процессе обработки металла, обладающего достаточной шириной, достигаются довольно длинные пропилы: каждый резец пилки снимает опилки, заполняющие стружечное пространство, пока полностью не выйдет острие зубца.

Величина стружечного пространства определяется от шага зубца, переднего угла, заднего угла. Передний угол выражается в отрицательном, положительном, нулевом значениях. Величина зависит от твёрдости обрабатываемого изделия. Пилка с нулевым передним углом имеет КПД ниже по сравнению с передним углом, имеющим значение больше 0 градусов.

При разрезании наиболее твердых поверхностей применяются пилки с зубьями, которые заострены под большим углом. Для мягких изделий показатель может быть ниже среднего. Ножовочные полотна, оснащенные наиболее заостренными зубцами, являются самыми износостойкими.

Тип пилы классифицируется на профессиональный и домашний инструмент. Первый вариант обладает жесткой конструкцией и позволяет проводить работы под углами 55-90 градусов.

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.

Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.

При обработке металлических изделий, обладающих различным показателем твердости, применяются пилки с определенным количеством зубцов:

  • угловая и другая сталь – 22 зубца;
  • чугун – 22 зубца;
  • закаленный материал – 19 зубцов;
  • мягкий металл – 16 зубцов.

Для того чтобы пилка не застревала в обрабатываемом изделии, стоит предварительно выполнить разводку зубцов. Рассмотрим, по какому принципу производится разводка.

  • Ширина разреза больше толщины рабочего полотна.
  • Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.
  • Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
  • При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
  • Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

d

Н14

250

265

12,5

0,63

0,80

32

4,0

1,00

24

1,25

20

300

315

0,80

32

1,00

24

1,25

20

1,40

18

1,60

16

Таблица 2 — Размерымашинныхполотен

Размерывмиллиметрах

Лучшие бытовые и профессиональные модели

Inforce 300 мм 06-08-12

Модель считается лучшей среди инструмента с длиною лезвия 30 см и шагом зубьев 24 мм. Полотно изготовлено из японской углеродистой стали 65 Mn. В процессе эксплуатации она не деформируется и не покрывается коррозией.

Характеристики:

  • Средняя стоимость – 770 руб.
  • Вес – 610 гр.
  • Угол установки полотна – 90 градусов.

Inforce 300 мм 06-08-12 имеет двухкомпонентную рукоятку и может использоваться для проведения бытовых и профессиональных работ.

Достоинства:

  • удобство в работе, не натирает на ладонях мозолей;
  • возможность распиловки любого вида металла;
  • простая система натяжения и смены полотна;
  • чистый пропил;
  • надёжный хват эргономичной рукоятки.

К недостаткам относят неудобную развесовку и недостаточно жёсткое крепление полотна.

Отзывы владельцев:

Виктор М.Никита С.
Купил ножовку для дачи. При затяжке полотна относительно ручки произошло смещение угла.Нравится, как ручка лежит в руке. Не проскальзывает при работе. Отличное полотно. Рама жёсткая.

Кобальт 246-517

Модель оснащена алюминиевыми рукояткой и полотном с шириной зубьев 24 мм и длиной лезвия 300 мм.

Характеристики:

  • Средняя стоимость – 700 руб.
  • Вес – 530 гр.
  • Угол установки полотна – 90/45 градусов.

Прорезиненная рукоятка модели предотвращает соскальзывание инструмента во время работы в руке.

Достоинства:

  • удобство в работе;
  • малый вес.

Недостаток – есть претензии к чистоте пропила.

Отзывы владельцев:

Алексей М.Сергей М.
Слезает краска с полотна. Ручка имеет резиновую накладку. У неё хорошая эргономика.Лёгкий, удобный инструмент. Конструкция достаточно надёжная.

Gross 77604

Полотно модели выполнена из биметалла. Ручка металлическая, обрезиненная. Лезвие 300 мм имеет шаг зубьев 24 мм.

Характеристика:

  • Средняя стоимость – 1570 руб.
  • Вес – 896 гр.
  • Угол установки полотна – 90/45 градусов.

Лезвие из быстрорежущей стали позволяет делать чистый срез. Есть дополнительная функция изменения натяжения полотна.

Достоинства:

  • жёсткая фиксация полотна;
  • удобная и простая система натяжения полотна;
  • два варианта выставления угла;
  • дополнительная насадка.

Недостаток – большой вес.

Отзывы владельцев:

Андрей Ч.Алексей С.
При распиле ножовка «не прыгает». Хороший угол ухвата. Удобная ручка, есть куда положить большой палец левой руки.Мощно, красиво, удобно.

TOPEX 2500-300 мм

Длина алюминиевого лезвия модели 250-300 мм. Оно имеет функцию поворота. Модель предназначена для профессиональной деятельности.

Характеристики:

  • Средняя стоимость – 320 руб.
  • Вес – 3,2 кг гр.
  • Угол установки полотна – 90/45 градусов

Рукоятка обладает хорошей эргономикой, удобна в ухвате. В изготовлении модели использованы высокопрочные материалы.

Достоинства:

  • длительный срок эксплуатации;
  • повышенная прочность конструкции;
  • эргономичность.

Главный недостаток – отсутствие на рукоятке резиновой накладки. Модель устойчива к деформации.

Отзывы владельцев:

Евгений Р.Михаил Ж.
У инструмента отличное лезвие. Пилит великолепно. Очень удобная рукоятка.Эргономичный инструмент. Работать с ним удобно и безопасно. Спил получается ровный.

КОБАЛЬТ 150 мм 246-548

Модель с алюминиевой рамой, что делает её очень лёгкой. Рукоятка имеет пластиковую накладку. Длина лезвия 150 мм

Характеристики:

  • Средняя стоимость – 185 мм.
  • Вес – 200 гр.
  • Угол установки полотна – 90 градусов.

Устанавливаемое на ножовку полотно с 24 зубьями имеет жёсткую фиксацию с алюминиевой рамой. Несмотря на небольшие размеры, модель обладает прочным корпусом.

Достоинства:

  • эргономичность;
  • хорошие эксплуатационные характеристики;
  • практичность и универсальность.

Недостаток – небольшой люфт. Модель предназначена для бытового использования.

Отзывы владельцев:

Юрий У.Михаил Ф.
Лёгкий, компактный инструмент. Удобен и надёжен в работе. Хорошо справляется с работами в быту.У ножовки удобная рукоятка. Хорошо справляется с распилом металла.

Критерии выбора

От огромного ассортимента ножовок легко запутаться. Но лучшие модели всегда выделяются:

  • Универсальной длиной полотна для работы с разными заготовками – 30 см;
  • Эргономичной рукояткой, которая прорезинена, имеет бороздки и легко сидит в руке (это ощущается при первом контакте);
  • Оптимальным весом – не слишком большим, не слишком малым (причем передняя часть конструкции должна весить легче задней, чтобы при движении инструмента вперед на полотно не приходилась дополнительная нагрузка, которая способствует излому ленты);
  • Уникальным полотном, которое имеет с двух сторон две разные режущие линии (обычно такие ленты продаются отдельно);
  • Производством. Признанные бренды – Kraftool, Armero, Black&Decker, Vira, Stanley, Irwin.

Последний пункт очень важен, поскольку сегодня рынок инструментов переполнен подделками, которые терпят преждевременный износ – гнутся, трескаются, ржавеют. Поэтому в погоне за надежностью не стоит рассчитывать на снисхождение в ценовом вопросе.

Также «обложка» определенно защищает полотно и снимается в преддверии работы.

Особенности подбора пластины

Перед тем, как устанавливать новую оснастку в инструмент, нужно понять, какое полотно выбрать под конкретную цель использования. Но есть общие правила:

  • полотно должно быть целым, без дефектов, сколов, следов ржавчины;
  • пилку надо проверить на эластичность – качественная оснастка после изгиба приходит в первоначальное состояние;
  • количество зубьев определяет скорость работы – если вам надо распилить заготовку быстро, выбирайте пластину с большим их числом;
  • более прочными и долговечными являются каленые из железа и биметаллические изделия;
  • под конкретные параметры ножовки следует выбирать соответствующую маркировке длину изделия;
  • качественная оснастка не может стоить слишком дешево, но не стоит и чрезмерно переплачивать за нее.

Для качественной и эффективной работы при распиливании металла нужно подобрать прочное и надежное ножовочное полотно. При этом следует не только правильно подобрать его, но и соблюдать правила эксплуатации и хранения. А регулярная смена оснастки поможет вам сохранить инструмент в работоспособном состоянии длительный период времени.

Вода нужна для заточки…

Нужно взять плоский напильник и выровнять зубья по всей длине полотна ножовки, не жалея при этом острых зубьев. Предварительно зажмите ножовку между двумя дощечками, но лучше ШЖ, всю конструкцию зажать в тиски – тогда полотно не будет вилять в руке.

После того как все зубья будут выровнены, посмотрите, какова их высота: если зубья высокие, их можно точить, если нет, придется прорезать зубья на наждаке отрезным (1,2 мм) кругом на глубину, равную высоте нормального зуба.

Итак, полотно готово к заточке.

Теперь заготовим приспособление, которое поможет нам правильно наточить ножовку, и не только ее – таким приспособлением я пользуюсь уже много лет, мне очень нравится.

Находите сухую, толстую (не тоньше 3 см) доску, же лательно строганую. Специально не даю размеров, чтобы не втискивать вас ни в какие рамки. Лишь один размер критичен – это 45°, других ограничений нет.

Смотрите на рисунки и делайте приспособление любых размеров. Не все умеют читать чертежи, а рисунок, да еще данный в трех измерениях, понятен каждому. Да, придется потрудиться, зато с каким удовольствием вы будете работать хорошим инструментом!

Еще одно пожелание: доска, к которой вы будете крепить полотно, должна быть не слишком жесткой, чтобы можно было завернуть шуруп в любом месте.

Когда все трудности останутся позади, ищем место, куда установить приспособление, – у меня это верстак. Место найдено, приспособление установлено – приступаем к установке ножовочного полотна на приспособление.

Кладем полотно на наклонную доску так, чтобы зубья пилы были выше верхнего края доски настолько, чтобы из прорезей между зубьями не было видно края доски.

Прижимаем полотно и закрепляем нижнюю кромку шурупами (см. рис.). Возьмите в руки трехгранный напильник, желательно новый: со старым, затертым долго будете мучиться.

Затачиваем зуб ровными движениями и следим, чтобы фаска зуба была ровной. Затачиваем попеременно обе стороны зуба до тех пор, пока вершинка зуба не станет острой. И так – каждый зуб. Заточили одну сторону, перевернули полотно и заточили другую сторону.

Теперь нужно развести зубья, чтобы ширина пропила была больше толщины пилы: если пилу не будет зажимать, то и пилить будет легче. Зажмите полотно между двумя дощечками, возьмите широкую простую отвертку, вставьте между зубьями и с небольшим усилием поверните (как показано на рисунке), оба зуба одновременно разойдутся на равное расстояние. И так с одинаковым усилием пройдите все зубья.

Читать также: Как разрезать профильную трубу под 45 градусов

Посмотрите в конце, все ли они одинаково разведены, если какой-либо зуб слишком вылез, его нужно подрихтовать. Если снимали ручку, вставьте ее на место – и удачной вам работы!

Я больше чем уверен, что не все садоводы умеют правильно точить ножи и ножницы. Попробую помочь им в следующей статье. С хорошим инструментом и работа спорится!

Для распиливания строительных материалов из дерева, а также деревьев, применяется такой инструмент, как ручная ножовка. Несмотря на то, что уже давно были разработаны электрические и даже бензиновые пилы, лобзики и циркулярки, ручная ножовка по дереву остается незаменимым помощником в арсенале каждого мастера. При активной эксплуатации данного инструмента возникает необходимость затачивания зубьев. Как наточить ножовку по дереву самостоятельно в домашних условиях, рассмотрим в материале.

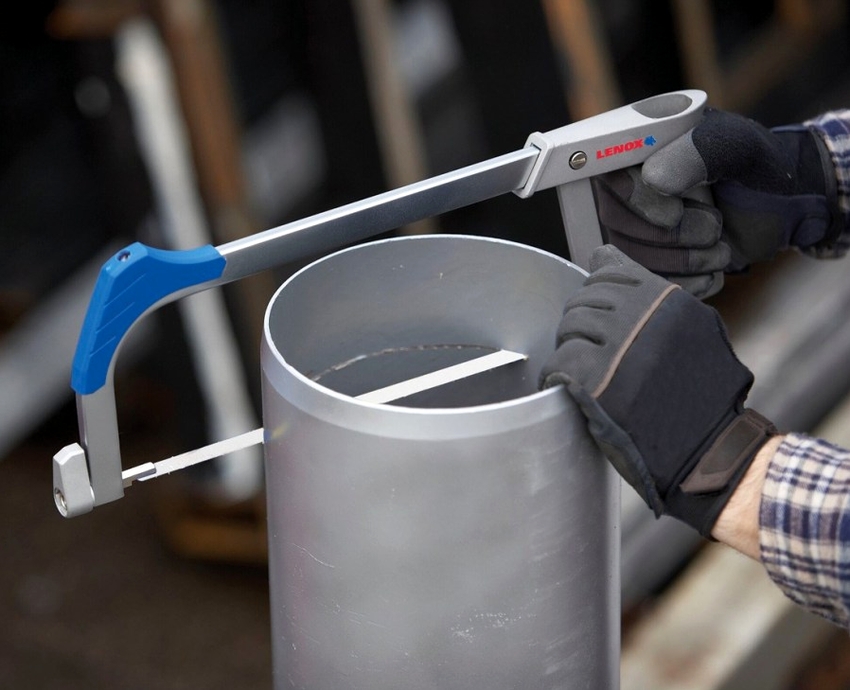

Правила и особенности работы с ножовкой по металлу

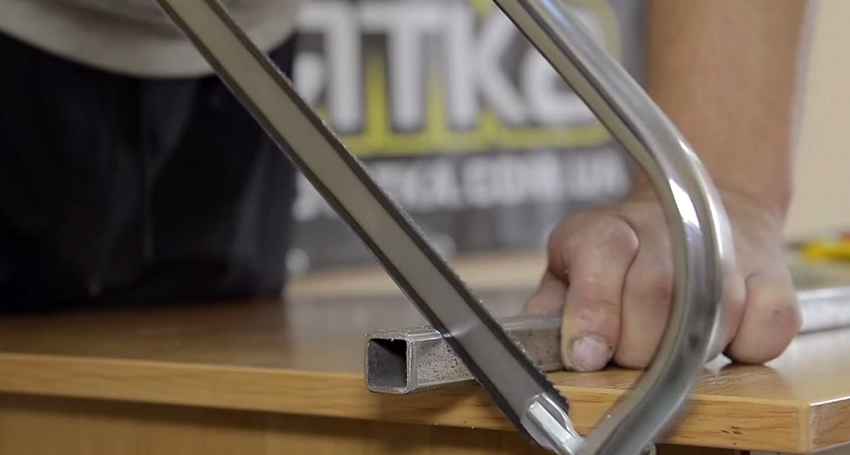

Для работы с ножовкой по металлу не нужно обладать специальными навыками и умениями. Однако при эксплуатации инструмента следует придерживаться определенных правил.

Перед тем как осуществлять распил заготовки, необходимо правильно вставить полотно по металлу для ручной ножовки. Предварительно его нужно расправить по ширине. Затем торцы полотна устанавливаются на посадочные места и фиксируются при помощи гаек. Правильное закрепление исключает вероятность возникновения вибраций в процессе использования инструмента. Режущий элемент должен звенеть от щелчка как гитарная струна. Однако не следует чрезмерно затягивать гайки, так как это может привести к поломке.

Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков. Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез.

Для работы с ручной ножовкой по металлу не понадобятся специальные навыки и умения

Разрез заготовки под прямым углом поперек металла осуществляется в исключительных случаях. При этом ровность реза будет определяться наименьшим углом наклона.

Для удобства и безопасности использования ножовки мастеру требуется принять правильную позу. Для хорошей устойчивости при выполнении распила ступни должны быть слегка раздвинуты. Руку с ножовкой необходимо держать под прямым углом. Нужно следить, чтобы движения были спокойными и равномерными. Первое движение производится с небольшим усилием, что позволяет режущему полотну войти в заготовку, а не скользить по линии реза.

Размах движений при выполнении реза должен быть максимальным, доходить до краев заготовки. Нельзя допускать, чтобы дуга ножовки соприкасалась с обрабатываемой деталью. Не следует использовать лишь один участок режущего полотна, поскольку оно быстро выйдет из строя. Дуга должна располагаться ровно, без наклона в разные стороны.

Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках

Характеристика поворотного стусла с ножовкой

Поворотное стусло с ножовкой представлено оборудованием, состоящим из пилы и регулируемой подставки, при помощи которой можно настроить угол пропила от 15 до 135 градусов. Стусло может быть изготовлено из металла или пластика. Первый вариант используется для разрезания погонажных элементов небольшой толщины, а второй – для маленького объема работ.

Подставка в виде стусла применяется для придания инструменту дополнительной жесткости, одновременно исполняя роль ограничителя. Ножовка с полотном, оснащенным небольшими резцами, может иметь длину 290-600 мм.

При распиле заготовки режущий элемент входит в нее под определенным углом, одновременно в вертикальной и горизонтальной плоскости. Благодаря такому двухплоскостному инструменту удается сформировать скос на торце обрабатываемой заготовки любой конфигурации.

Приспособление с поворотным стуслом относится к лучшим ножовкам по дереву и металлу профессионального типа. Его целесообразно использовать для столярных работ повышенной сложности. Вес оборудования составляет 2-4 кг. Цена ножовки по металлу со стуслом – 2 тыс. руб.

Поворотное стусло регулирует угол пропила от 15 до 135 градусов

Для эксплуатации такого инструмента станину необходимо закрепить на рабочей поверхности при помощи саморезов или струбцины. На обрабатываемой заготовке следует нанести разметку с указанием мест пропила. Изделие фиксируется на стусле таким образом, чтобы отметка совпадала с прорезями на пластине. Затем требуется выставить градус угла распила и закрепить ножовку так, чтобы она работала в одной плоскости. После этого осуществляется разрез заготовки.
