Как выполнить настройку карбюратора бензопилы

Бензин не поступает в карбюратор бензопилы

Если топливо не попадает в стандартную камеру, это может указывать на несколько поломок одновременно. Прежде всего необходимо проверить воздушный и топливный фильтр. Во время длительной работы пилы эти элементы поглощают большое количество пыли, что дополнительно предотвращает утечку чистого воздуха и топлива. Слегка загрязненный фильтр можно очистить бензином, но если деталь засорена большим количеством пыли, ее необходимо будет заменить.

Еще одна причина проблемы. Игла. Для этой части характерно склеивание, особенно на бензопилах китайского производства. Для устранения неполадок в большинстве случаев просто переместите иглу.

Если топливо не попадает в камеру, владелец пилы должен осмотреть уплотнения инструмента. После нескольких месяцев использования инструмента эти детали теряют герметичность. Со временем они начинают пропускать газ, в результате чего инструмент перестает включаться. Ремонт осуществляется заменой сальников.

При запуске пилы дыхательный аппарат играет важную роль. Он расположен рядом с крышкой пильного бака и выполняет одновременно 2 задачи. Он поддерживает оптимальное давление воздуха и предотвращает утечку топлива. Чтобы проверить вентилятор, вам необходимо отключить топливопровод и посмотреть, сколько бензина вытекает. Если он вообще не протекает, то нормальная дыхательная трубка забита мусором и грязью. В этом случае вам нужно будет почистить предмет и установить его на место.

Если топливо не попадает в камеру, необходимо проверить топливопровод. Чаще всего китайский шланг используется для комплектации бюджетного инструмента, который со временем теряет герметичность

В этом случае необходимо заменить леску, обращая особое внимание на герметичность швов канала

Неисправности бензопилы и способы их устранения

Владельцы модели Husqvarna 142 часто сталкиваются с типичными поломками, вызванными неправильной эксплуатацией садового инструмента или банальным износом его деталей.

К этим неисправностям относиться:

  • отсутствие запуска бензопилы – причина этой поломки кроется в заливании свечи зажигания. Чтобы получить возможность запустить мотор пилы, нужно снять, промыть и просушить свечу. После этого нужно продуть цилиндр, несколько раз резко потянув на себя трос стартера при вывернутой свече. После этого нужно вкрутить свечу и завести мотор садового инструмента;
  • повышение вибрации при работе пилы – ремонт этой поломки выполняется путем очистки или замены глушителя. Также потребуется осмотреть пружины антивибрационной системы. При необходимости просевшие детали необходимо поменять;
  • стреляющие звуки – если при работе модели Husqvarna слышны громкие хлопки, то причины поломки нужно искать в карбюраторе или глушителе. Сначала оператору потребуется настроить карбюратор. После этого нужно снять и промыть глушитель;
  • вытекание масла для смазки цепи – чтобы устранить эту поломку необходимо проверить состояние масляного насоса и трубок. Неисправную деталь потребуется заменить.

Чтобы избежать дальнейших поломок бензопилы Husqvarna 142, нужно использовать для ее заправки качественный бензин и масло. Это поможет предотвратить повышенный износ деталей и защитить узлы модели от перегрева.

Карбюратор является одним из важных механических узлов, из которых состоит бензопила. В его задачах – смешивание топлива с воздухом и подача полученного состава к двигателю. Но в процессе работы бензопилы случаются ситуации, когда регулировка карбюратора Хускварна становится необходимой. В зависимости от причин, регулировка карбюратора модели бензопилы 142 и прочих серий выполняется для предотвращения следующих ситуаций:

  • наличия перебоев в работе мотора, сопровождаемых его отключением;
  • чрезмерного потребления топлива в работе.

Поскольку карбюратор влияет на качество топлива, в первом случае необходимость настроек карбюратора пилы 137 или иных профессиональных серий, как Хускварна 240 или 260 предполагает влияние именно на достаточное количество горючего сырья, поступающего в карбюратор для смешивания с воздушной массой. Известно, что максимальная производительность возможна только при определённом соотношении данных веществ. Второй момент регулировки карбюраторного смесителя бензопилы вызван недостатком поступающего воздуха, что провоцирует недогорание впрыскиваемого бензина с его выходом в виде густого дыма. Вовремя проведённая смена параметров своими руками по уменьшению количества впрыскиваемого топлива позволит значительно быстрее снизить расход этого продукта.

Ремонт своими силами сохранит не только бюджет, но и время, потраченное на транспортировку и очередь в мастерской. Это же касается и замены различных запчастей в бензоинструменте, как цепь на бензопилу или головка триммерная универсальная на мотокосу, либо масла для электроприводных изделий.

Как отрегулировать карбюратор на китайском инструменте

Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.

Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.

https://youtube.com/watch?v=GHXs7CY-gwU%3F

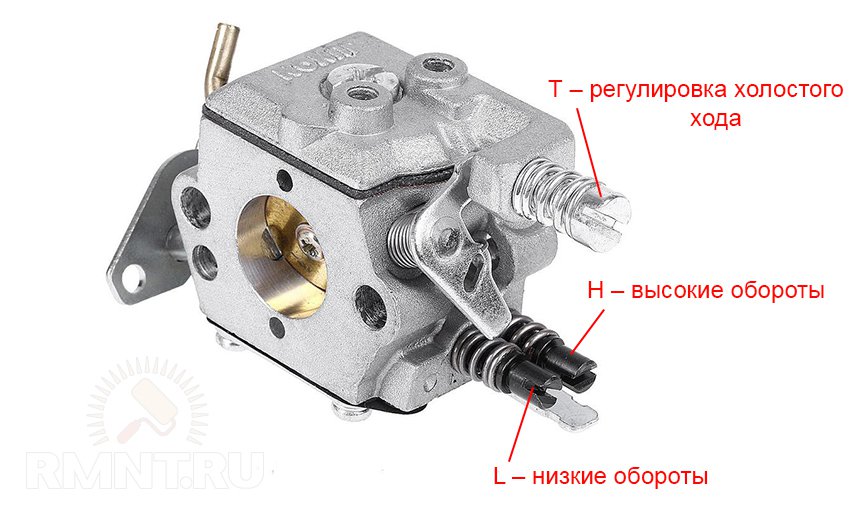

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

  1. Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
  2. Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
  3. Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

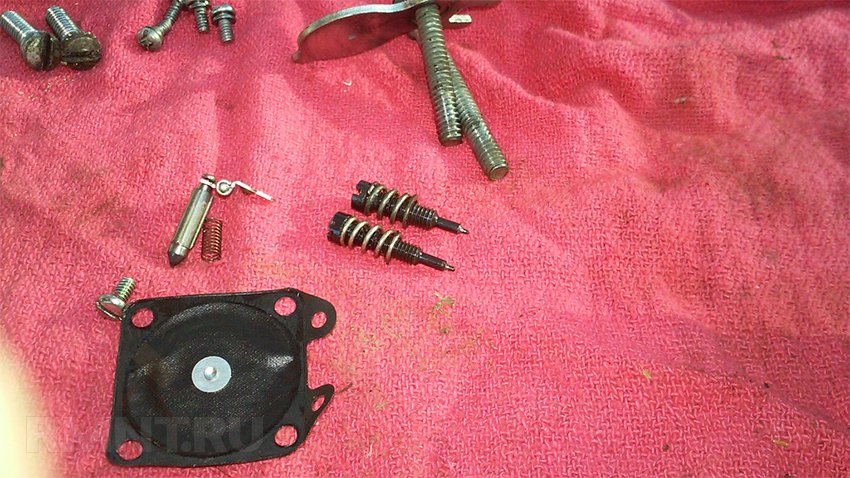

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Приготовление топливной смеси для цепной пилы.

Поскольку на большинство цепных пил, доступных потребителю, производитель ставит двухтактные моторы, не предусматривающие отдельной смазки трущихся деталей, очень важно при обкатке приготовить правильную топливную смесь. Готовится она из бензина и двухтактного моторного масла в определенной пропорции, рекомендуемой заводом изготовителем бензопилы

Какой бензин брать для топливной смеси?

За основу берется бензин с октановым числом не менее 90. Для России, Беларуси, Казахстана и других стран СНГ оптимальным вариантом топлива будет марка АИ-92. Избегайте применения сомнительных видов топлива, а так же использования каких либо присадок, повышающих октановое число. Со временем присадки теряют свои свойства, а бензин становится низкомарочным.

Использование топлива с низким октановым числом при обкатке и эксплуатации цепной бензопилы вызывает неравномерную работу двигателя и его постукивание. При этом наблюдается повышение температуры мотора и увеличение нагрузки на коренные подшипники. Мнимая экономия чаще всего приводит к выходу из строя цилиндро-поршневой группы, требующей существенных средств для ее восстановления.

Не допускается при обкатке бензопилы использование бензина, хранившегося более 2-х месяцев. При длительном хранении в топливе начинают происходить естественные процессы полимеризации и смолообразования, что приводит образованию нагара в камере сгорания.

Часто у новоиспеченных владельцев бензопил возникает вопрос, какой бензин лить в бак инструмента: этилированный или неэтилированный? Этилированное топливо применяется для пуска двигателя без катализатора. Если же Ваша пила с катализатором (зеленая крышка бензобака), то используйте неэтилированный вид топлива.

Какое масло использовать в топливной смеси, и в каких пропорциях?

Как для обкатки, так и для постоянной эксплуатации бензопилы используется двухтактное моторное масло. Если не хотите рисковать и экспериментировать, то приобретайте смазку рекомендуемую производителями инструмента. Как правило, для них ГСМ изготавливают под заказ крупные компании. Это позволяет производителю цепных пил и прочего бензоинструмента гарантировать надлежащий пуск и безотказную работу своих изделий.

Поскольку фирменные масла для бензопил Husqvarna, Stihl, Partner, Oregon, Jonseredразливают из одной бочки, то обкатать инструмент можно любом из указанных

При этом очень важно учитывать рекомендации как на инструкциях к маслам, так и рекомендации производителей цепных пил. Используя фирменные ГСМ, при приготовлении топливной смеси, придерживайтесь инструкции по эксплуатации бензоинструмента

Рекомендуемые пропорции ГСМ при приготовлении топлива
Обкатываемая бензопилаПропорцияБензин, (литры)Масло, (литры)
Husqvarna до 1,5 кВт1:4010,025
Husqvarna свыше 1,5 кВт1:5010,020
Stihl до 1,5 кВт1:4010,025
Stihl свыше 1,5 кВт1:5010,020
Partner1:4010,025
Partner1:3310,030

В случае отсутствия фирменных масел обкатывать новую бензопилу  можно используя смазочные материалы сторонних производителей класса JASOFB или ISOEGB. Согласно инструкции соотношение компонентов берется из расчета 1:33. При этом производитель инструмента не рекомендует брать четырехтактные моторные масла и двухтактные для лодочных моторов с водяным охлаждением, маркируемые как TCW.

Для обкатки бензопилы «Урал» и «Дружба» топливная смесь готовится из расчета 1:15. То есть на 1 литр бензина потребуется добавить 66 мл масла. После притирки всех деталей пропорцию доводят до 50 мл на 1 литр топлива.

Готовить топливную смесь для обкатываемой бензопилы следует в чистой емкости, предназначенной для хранения ГСМ.

  1. Отлейте в тару половинную порцию необходимого бензина;
  2. Добавьте требуемое количество масла;
  3. Аккуратно смешайте компоненты;
  4. Влейте оставшийся бензин и перемешайте.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Как же работает карбюратор на бензопиле — разбираемся с подачей топлива в устройство

Итак, рассматриваемое устройство на современной бензопиле имеет простой принцип работы, который основывается на разрежении. Наверное, при ремонте бензопилы не раз каждый пильщик задавал себе вопрос, почему на агрегате отсутствует топливный насос. На таком небольшом агрегате попросту негде устанавливать насос, и его функцию подачи топлива выполняет сам карбюратор. Чтобы разобраться, как работает карбюратор бензопилы, рассмотрим для начала особенности подачи топлива в механизм.

Это интересно! Возвращаемся к нашей бензопиле Дружбе, в которой бензобак расположен выше мотора. Такая конструкция сделана неспроста. Ведь в конструкции старых бензопил также отсутствует бензонасос, только его роль выполняет расположение бензобака над карбюратором и двигателем в целом. Топливо поступает в карбюратор самотеком через топливопровод, а исключается его переизбыток за счет принципа работы поплавковой камеры, о чем было сказано выше.

Как же происходит подача топлива в современных бензопилах с мембранными карбюраторами? В современных бензопилах подача топлива в карбюратор происходит через специальную мембрану, которая на схеме ниже обозначена под цифрой 4.

На схеме эта мембрана обозначена в виде пунктирного овала. Ее перемещение происходит за счет разрежения давления. Возникает вполне уместный вопрос о том, откуда же возникает это разрежение. Рассмотрим в деталях, для чего будем опираться на схему ниже.

Штуцер под номером 1 соединен с бензобаком, который расположен ниже уровня расположения карбюратора. Топливо по закону физики не сможет поступать в карбюратор по такой схеме. Именно для этого в конструкции рассматриваемого устройства имеется штуцер 2 (он также может быть представлен в виде отверстия, что зависит от модели инструмента, однако принцип работы карбюратора бензопилы идентичен). Через штуцер 2 происходит поступление в карбюратор давления, забор которого происходит через канал из камеры КШМ (кривошипно-шатунного механизма). На схеме показано черной линией.

Из камеры КШМ в камеру карбюратора через штуцер 2 происходит попеременная подача воздуха под давлением, цикличность которого зависит от скорости вращения коленчатого вала инструмента. Именно поэтому перед стартом бензопилы нужно изначально без зажигания сделать несколько движений стартером (который приводит в движение коленвал), чтобы закачать бензин в камеру сгорания, а уже после этого осуществлять запуск.

При создании разрежения давления мембраной 4, происходит попеременное открытие и закрытие клапана 3. Топливо поступает по камере карбюратора, и направляется к впускному клапану под номером 5. Клапан 5 открывается в зависимости от создаваемого давления, но уже не мембраной, а самим топливом. Далее топливо поступает через фильтрующий элемент под номером 6, и перемещается уже в очищенном виде до иглы. Дальнейшая схема работы карбюратора бензопилы описана в следующем разделе.

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

ИнструментНазначениеЦенаНаличие
ТахометрПозволяет определить точно обороты двигателя и скорректировать их согласно требованиям завода — изготовителя. Можно обойтись без него, настраивая на слух, при этом нужно понимать, что настройка будет выполнена не точно. Поэтому в нашем сервисе по ремонту инструмента мы пользуемся качественным и недорогим тахометром, который можно заказать на алиэкспресс по этой ссылке.900 – 2000 рублей

500 — 600 рублей на Алиэкспресс

Рекомендуется
Набор отверток (шлицевая отвертка)На большинстве бензопил для вращения регулировочных болтов потребуется простая плоская отвертка.300 – 700 рублейОбязательно
Специальный регулировочный ключНапример, для регулировки карбюратора на бензопилах Хускварна потребуется специальный ключ, он имеется только в сертифицированных сервисных центрах авторизованных на ремонт компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.Нет в продажеЗависит от бензопилы

Регулируем карбюратор бензопилы

Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.

Регулировка бензопилытребуется в следующих случаях:

  • заводские настройки карбюратора мотопилы сбиты;
  • мотор заводится с натугой и почти моментально глохнет;
  • попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
  • выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
  • значительное изнашивание поршневой группы (в таком случаерегулировка карбюратора бензопилыявляется временной мерой).

Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

регулировка карбюратора бензопилы китайского производства

Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

  • Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
  • Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
  • Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
  • Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременнаярегулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

  • разгон мотора осуществляется быстро и плавно;
  • цепь остается неподвижной на холостом ходу;
  • двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

Регулировка карбюратора китайской бензопилыпроизводится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеровотрегулировать китайскую бензопилузанимает немногим более времени, в отличии от оригинальных инструментов.

Заключение

Чтобы бензопила работала исправно, нужно аккуратно выполнять работы по регулировке карбюратора в точном соответствии их очередности. Если возникают какие-либо нарушения в функционировании устройства, необходимо самостоятельно выполнить его полную разборку. В большинстве случаев требуется замена каких-либо деталей, которые пришли в негодность.

При постоянной проверке качества настроек карбюратора и осуществления своевременных действий для улучшения его работы проблем с бензопилой не возникает.

О том, какую бензопилу выбрать – читайте тут.

Двигатель внутреннего сгорания бензопилы требует особого внимания ввиду жёстких условий эксплуатации, и в особенности это касается карбюратора. Без периодического обслуживания ни одна моторная система не прослужит долго. Сегодня мы расскажем о процессе регулировки и устранения различных сбоев в работе.
