Как загнуть пружину на стартере бензопилы

Как Установить Пружину Стартера Бензокосы

Ремонт стартера бензобура, бензокосы, триммера своими руками

Каким бы высококачественным бензиновым инвентарем вы ни воспользовались, в процессе строительства с ним может случиться всякое, при этом в самый неподходящий для этого момент. Часто трудности появляются из-за поломки стартера. Бывает, соберешься пробурить бензобуром лунки для установки столбов огораживания либо скосить триммером травку, начнешь запускать агрегат, и только успеешь несколько раз дернуть ручку стартера, как веревка обрывается, а успевший уже завестись движок, лихо наматывая остатки шнура на маховик, срывает шкив, пружинка лопается — беги в магазин новейшую покупай. Но это, естественно, крайности.

Мы же сейчас разглядим более всераспространенный случай, когда поломка не настолько серьезна и покажем, как выполнить ремонт стартера своими руками, если шнур оборвался без каких-то разрушающих последствий либо не сматывается из-за того, что пружина снутри просто слетела, вышла из зацепления. По последней мере, вначале охото в это веровать. Но для того, чтоб выяснить так это либо нет, будет нужно разобрать стартер.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

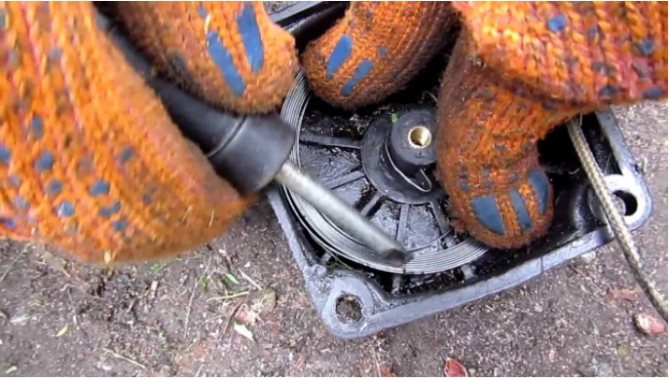

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Не знаете, как поставить стартер на бензопилу? Начните с малого, рассмотрит особенности конструкции этой функциональной детали. Какова главная ее цель? Она ответственна за легкий запуск двигателя агрегата, старт работы устройства

Не важно, какого качества бензопила, рано или поздно вам придется настраивать стартер, а возможно и провести ремонт

В некоторых случаях этот важный узел необходимо заменить. Это может случиться даже тогда, когда оператор использует профессиональную бензопилу, придерживаясь рекомендаций по ее эксплуатации и уходу за оборудованием от производителя. Помните, что чем лучше вы знаете устройство стартера бензопилы, тем больше шансов, что мелкую неполадку вы заметите вовремя и в кратчайшие сроки вернете инструмент в рабочее состояние.

Как отремонтировать стартер бензопилы своими руками

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно. Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снят Откручиваем винт Винт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пуска Катушка стартера Катушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже. У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуре Шнур закреплен Выступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пуска Винт прикручен Шнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запуска Фиксирующий узел Ручка на шнуре

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.

Бензопилы Штиль 180 – неисправности и ремонт

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.

Почему не заводиться бензопила Штиль 180?

Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.

Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.

Что делать, если заливает свечу на бензопиле Штиль 180?

При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.

В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.

Не поступает масло на цепь бензопилы Штиль 180

Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.

Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.

Бензопила Штиль 180 глохнет при нажатии на газ

В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.

Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.

Пила Stihl 180 глохнет на холостом ходу – как решить проблему?

В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.

Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.

Бензопила Stihl MS 180 плохо заводиться на холодную

Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.

Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.

Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

если не получится

Когда все действия выполняются в соответствии с установленным порядком, и бензопила не начинает работать, тогда в ее механизме возникают сбои. Обычно распространенными и легко устраняемыми проблемами, такими как отсутствие искры, , засорение фильтра, проходящего через воздух, являются общими причинами этого явления. Чтобы начать бензопилу, вам нужно будет найти причину и предпринять необходимые шаги для ее устранения.

Необходимо выполнить только правильные действия

Перечисляет действия, которые должны выполняться в строгом порядке. Только при переходе от одной активности к другой вы можете определить точную причину проблемы и быстро устранить ее, не повреждая другие детали. Алгоритм действий, выполняемых в случае сбоев в создании бензопилы:

1. Во-первых, этого достаточно, чтобы устройство оставалось. Это особенно актуально для пил, которые были в эксплуатации в последнее время. Достаточно подождать не более 10 минут, так как за это время механизм остынет, и при отсутствии других обрывов он легко начнется. Иногда бывает, что во время учреждения на прибор наливается свеча. Если это неприятное свойство произошло, то достаточно подождать очень короткую паузу и снова повторить все действия для обмотки двигателя.
2. Крышка корпуса отвинчивается от устройства для снятия воздушного фильтра. Процесс посадки устройства выполняется в его отсутствие. Иногда причиной отсутствия воспламенения является загрязнение фильтра. Если без него произошло воспламенение, то именно в этом и заключается причина. Чтобы устранить эти проблемы, достаточно вымыть фильтр под бегом, теплой водой с мылом, а затем высушить. Вы также можете заменить старый элемент на новый.
3. Свеча зажигания удалена. Существует искровое испытание. Если он не появляется, вам нужно заменить старую свечу на новую. Обычно это помогает, и появляется искра, но в некоторых случаях, и когда смесь заменяется, нет искры.

Это означает, что блок зажигания поврежден, и бензопила нуждается в профессиональном ремонте. Иногда неисправность блока зажигания также находится в наличии искры, поэтому этот критерий не может быть использован для устранения вероятности поломки.

Когда появляется искра, когда вы не можете заставить устройство работать, вы должны продолжить шаги, описанные ниже.

Бывают случаи, когда появляется искра, но сама свеча увлажняется. Это возможно, если он получает бензин. Чтобы избавиться от него, достаточно повернуть устройство так, чтобы цилиндр был выходным. Тогда вся избыточная жидкость будет вытекать. Затем вам нужно проверить камеру сгорания, которая необходима, чтобы вытащить стартер более чем в 10 раз. Поврежденную свечу можно попытаться заменить с последующей проверкой эффективности ее работы. Если он становится неисправным, вы можете заменить этот элемент на новый. После этих действий вы должны снова попытаться активировать устройство.

Иногда свеча остается сухой. В этом случае вам нужно набрать в шприц газовой смеси и впустить его в цилиндр. После этого вы должны немедленно попытаться запустить устройство. Если причиной длительного отсутствия реакции на попытки включения является обломки, попадающие в карбюратор, то при его удалении не должно быть помех в топливо, поступающее в камеру сгорания. Механизм успешного сбора мусора определяется потоком жидкости при заливке газовой смеси, поэтому вам нужно заливать топливо силой, а затем почти сразу же пытайтесь запустить устройство. Глушитель удаляется

Для этого он отвинчивается и осторожно удаляется, чтобы не деформировать прокладку, которая ограничивает ее от двигателя. Необходимо попытаться создать механизм без использования воздушного фильтра и глушителя, что поможет избежать разломов в этих конструктивных элементах

При любом повреждении стен цилиндра можно сделать вывод, что его необходимо будет отремонтировать профессиональным способом или заменить новым. Обычно такие отказы приводят к недостаточной концентрации масла в топливе.

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

• на полотно надеваются тяговые пружины (идут в комплекте);
• пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
• пружина фиксируется специальными скобами-стопорами;
• тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
• стопор пружины снимается;
• проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

• Демонтировать стартер с корпуса инструмента.
• Снять защитную крышку.
• Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
• Второй конец шнура продеть в отверстие защитной крышки.
• Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
• Проверить работу пружины после вытягивания и отпускания механизма.
• Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
• Демонтировать шкив и шнур.
• Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь;
Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера;
После извлечения старой пружины необходимо намотать новую деталь

При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента;
Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти;
После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму.

На последнем этапе останется лишь собрать стартер бензопилы и попробовать завести инструмент. Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место.
