Как заменить поршневую на бензопиле штиль

Куда указывает стрелка на поршне

Из-за того что поршни имеют правильную цилиндрическую форму, после извлечения многие неопытные мастера путаются, как их правильно вернуть на место.

Запомните главное правило: стрелка на поршне бензопилы смотрит по направлению выхлопа в сторону выхлопного отверстия цилиндра.

Поршни в цилиндрах в современных двигателях внутреннего сгорания имеют очень строгую позицию, поэтому стрелочка всегда указывает направление, куда двигаются выхлопные газы. Если у вас всё равно возникают вопросы, у садового инструмента есть инструкция по эксплуатации. Даже если она на английском языке, то перевести её не составит труда.

Ремонт и настройка карбюратора

Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.

Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.

Основные виды и диагностика неисправностей, инструменты для их устранения

Перед разборкой неисправный механизм, следует подготовить необходимые инструменты. Поскольку бензопила. Это достаточно простое устройство технически, этот список невелик и включает:

  • Набор отверток;
  • Гаечные ключи;
  • Набор гаечных ключей;
  • Иглу.

Для того чтобы осуществить настоящее качественное восстановление рабочего состояния бензопилы Stihl своими руками, нужно точно установить предпосылки для поломки. Поскольку указанная бензопила касается механизмов, приводимых в действие двигателем внутреннего сгорания, основные неисправности связанные с этим агрегатом.

Наиболее распространенными операциями бензопилы Stihl есть следующие неисправности:

  • Отсутствие запуска мотора;
  • Несбалансированная работа двигателя внутреннего сгорания сразу после запуска, в результате чего после кратковременной работы агрегата самопроизвольно выключается;
  • Работающий двигатель не достигает полной мощности;
  • Утечки масла.

Устройство карбюратора бензопилы Stihl

Следует отметить, что наличие в месте искр следов определенной характеристики очень мило говорит об источниках «заболевания» всей системы запуска. Таким источником, а именно, может быть карбюратор. Так, полное отсутствие каких-либо признаков топлива на свече (ее полное сухость) скорее всего свидетельствует о том, что топливо не прошло в камеру сгорания через полное засорение карбюратора.

Если бензин закреплен на свече бензопилы, а сам режущий устройство работает нормально, то это означает избыток воздушно-топливной смеси. Причиной такого состояния, по-видимому, является неисправность в настройках карбюратора, засорение его форсунок, а также неправильный запуск механизма. В случае фиксации характерного углеродного отложения на свече можно с достаточной уверенностью говорить о неправильном функционировании карбюратора или использования бензина низкого качества.

С учетом всех вышеописанных знаков, отображаемых на свече зажигания, необходимо снять карбюратор и проверить его техническое состояние. Бензопила Stihl сто восемьдесят ремонта засоренного воздушного фильтра. Проверка дыхания и чистка. Бензопила

stihl мс 180-16. Замена осмотра бензопилы Stihl сто восемьдесят Поршневые кольца по размеру. Если обнаружена закупорка, карбюратор следует тщательно очистить, то устройство следует отрегулировать в соответствии с технологическими требованиями и заменить бензин, который используется в баке. Всегда следует помнить, что карбюратор. Это достаточно сложная сборка, состоящая из множества мелких составляющих, деталей и каналов. Поэтому его ремонт нужно проводить с особой тщательностью и аккуратностью.

Кроме восстановления карбюратора, необходимо проверить работоспособность самой свечи зажигания на подставке и при необходимости установить в ней правильный зазор. Если вам не нравится свеча и ее работа, рекомендуется заменить ее новой.

Бензопила Штиль 180 Какая Компрессия

БензоИнструмент. ЛИКБЕЗ

Компрессия

вбензопилах STIHL MS180 и POULAN 2250.

Компрессия в бензопилах STIHL MS180 и POULAN 2250.

Почетаемые гости моего блога! Если для вас приглянулись, главное принесли пользу, просмотренные мои видео и фотоматериалы на ремонт бензоинструмента, то прошу вас внести посильную вещественную помощь на электрические кошельки:

WebMoney. R397899742942

как еще его называютZ103294956413 Средства пойдут для оплаты серверов, хостинга, имени домена на развитие веб-сайта. С Почтением по вашему вызову, Евгений Кравченко.

Сейчас встречаться определять компрессию. Для этого нам пригодятся. электронная дрель с функцией реверса и наивысшими оборотами около 2500-3000 об/мин, компрессометр авто, гибкий вал для передачи вращения от дрели на коленвал бензопилы и, фактически говоря, сами подопытные эталоны бензопил Stihl MS180

иPoulan 2250. Стоит упомянуть, что Stihl полностью рабочая пила (в ремонт сдали на смену шнура стартера), однако Poulan с заранее угробленной поршневой.

На обоих бензопилах для точности замера демонтированы карбюраторы (сопротивление на впуске надо сделать самые меньше), сняты крышки стартеров (для возможности суметь надеть гибкий вал с головкой на 13 на гайки крепящие маховики), выкручены свечки зажигания и кнопки выключения находятся в положении выкл.

READ Какая Цепь Подойдет К Бензопиле Мастер Сд4518

Не заводится бензопила Штиль 180. Замеряем компрессию в цилиндре.

Поршневая STIHL 180 ?? Запчасти STIHL 180 ??Как измерить компрессию в бензопиле.

Компрессия мотора штиль 180

штиль 180

застыл степени сжатия сколько надо сделать бар(атмосфер) при замере рабочего движка.

Что нужно. Наш джентельменский набор

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

  • производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
  • надевается и закрепляется шина;
  • натягивается цепь;
  • правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
  • топливная смесь заливается в бак;
  • масло для смазки цепи заливается в бак;
  • проверяется надежность натяжения крепежей;
  • согласно инструкции проводится запуск пилы;
  • проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
  • проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

  • состояние цепи, заточка;
  • натяжка цепи;
  • затяжка крепежей;
  • заполнение топливного и масляного баков;
  • наличие смазки цепи;
  • холостой ход и т. д.

После распиловочных работ производится:

  • чистка бензопилы;
  • ослабляется натяжение цепи (обязательно);
  • заточка цепи (при необходимости);
  • состояние шины, ее износ;
  • обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

  • отсутствует топливная смесь;
  • нет контакта на свече зажигания;
  • обрыв высоковольтного провода;
  • топливный насос не качает;
  • забились топливопроводы;
  • проблемы со свечей;
  • не отрегулировано зажигание;
  • заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

  • нагар на свече зажигания;
  • свеча износилась, необходима замена (через 100 часов работы);
  • карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

  • не отрегулирован карбюратор;
  • засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Снятие рукоятки

Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы используя 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, после этого с помощью сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.

Сборка пилы штиль 180 видео.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.

Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.

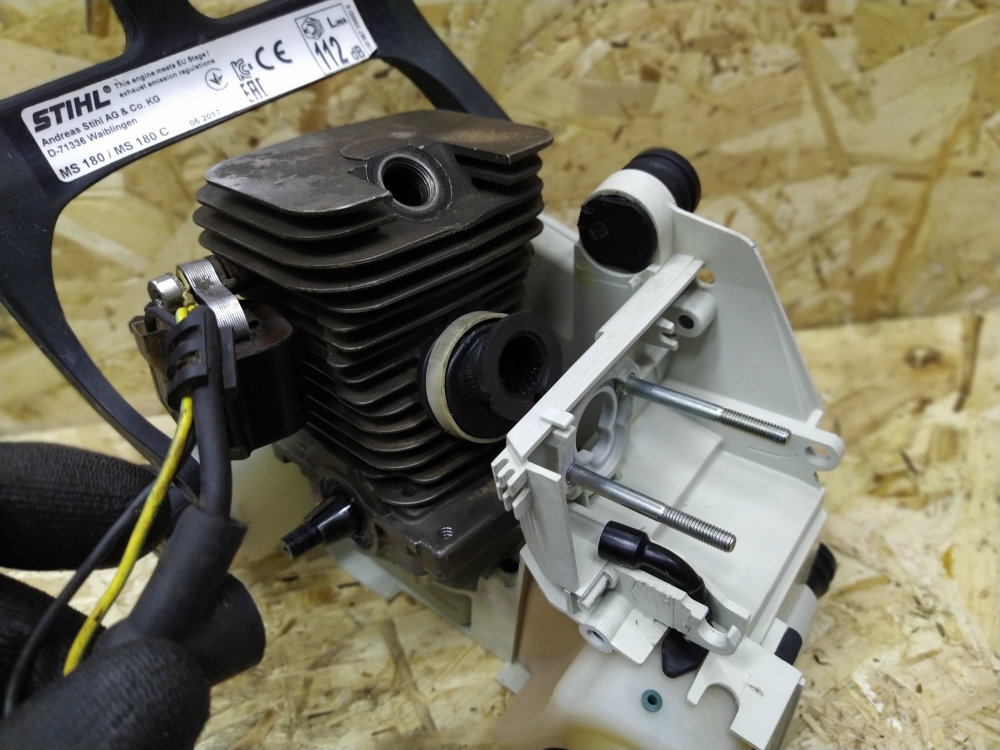

Снятие и демонтаж двигателя

Двигатель удерживается четырьмя винтами, установленными на нижней части цепных пил: Calm 180

Для снятия необходимо раскрутить их, после чего осторожно вытащите двигатель из сиденья и резинового патрубка карбюратора

Для демонтажа двигателя 4 винта картера раскручиваются, и его снимают, затем коленчатый вал можно снять с помощью уплотнения, подшипников и поршневых колец.

Для снятия подшипников и уплотнений обычно не требуются дополнительные инструменты, но если подшипники были прижаты к валу с силой, то для демонтажа потребуется специальный съемник.

Для того, чтобы удалить поршень от шатуна, необходимо вынуть стопорное кольцо из гнезда посадки, используя тонкую отвертку, то поршневой палец выдавливается с противоположной стороны, после чего поршень удаляется в сторону.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Почему ломаются детали мотора?

Поломки могут быть плановыми и аварийными. Плановый выход из строя зависит от производителя, материалов изготовления группы, интенсивности эксплуатации. Обычно рассчитывают ресурс пилы в моточасах. После отработки положенного количества моточасов следует сдать инструмент в ремонт для профилактики двигателя.

Причины неожиданных поломок поршневой:

  • эксплуатация при повышенных нагрузках, несопоставимых с мощностью инструмента;
  • отсутствие нормального ТО, что приводит к сухой работе мотора и повышенному износу;
  • применение некачественного топлива, которое не дает стабильной работы двигателя;
  • большой возраст пилы, несмотря на малую интенсивность эксплуатации.

Каждый запуск инструмента – определенный стресс для поршня и цилиндра. Поэтому от количества пусков также зависит ресурс устройства. Если вы заметили посторонние звуки от мотора, снижение мощности, увеличение расхода, пришло время отдавать оборудование на профилактический ремонт в сервисный центр.

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, будет нужно поначалу высвободить пилу от ручки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На последующем шаге, необходимо вытащить заглушки амортизаторов ручки и с помощью сильной шлицевой отвертки, выжать их из собственных посадочных мест на ручке.

После того как ручка снята, корпус бензопилы переворачивается наверх дном. Шланг идущий из масляного бака к насосу будет видно сходу. Устройство масляного насоса бензопилы штиль

Источник статьи: http://pokosrostov.ru/stroitelstvo/zamena-porshnevoj-na-shtil-180.html

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

Элементы поршневой бензопилы

  • сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
  • облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
  • попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
  • облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
  • несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Изношенный поршень бензопилы

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

Для оперативной диагностики ЦПГ на предмет поломки компрессионного кольца бензопилы или задиров в цилиндре профессионалы советуют снять глушитель и через выпускное окно оценить их состояние.

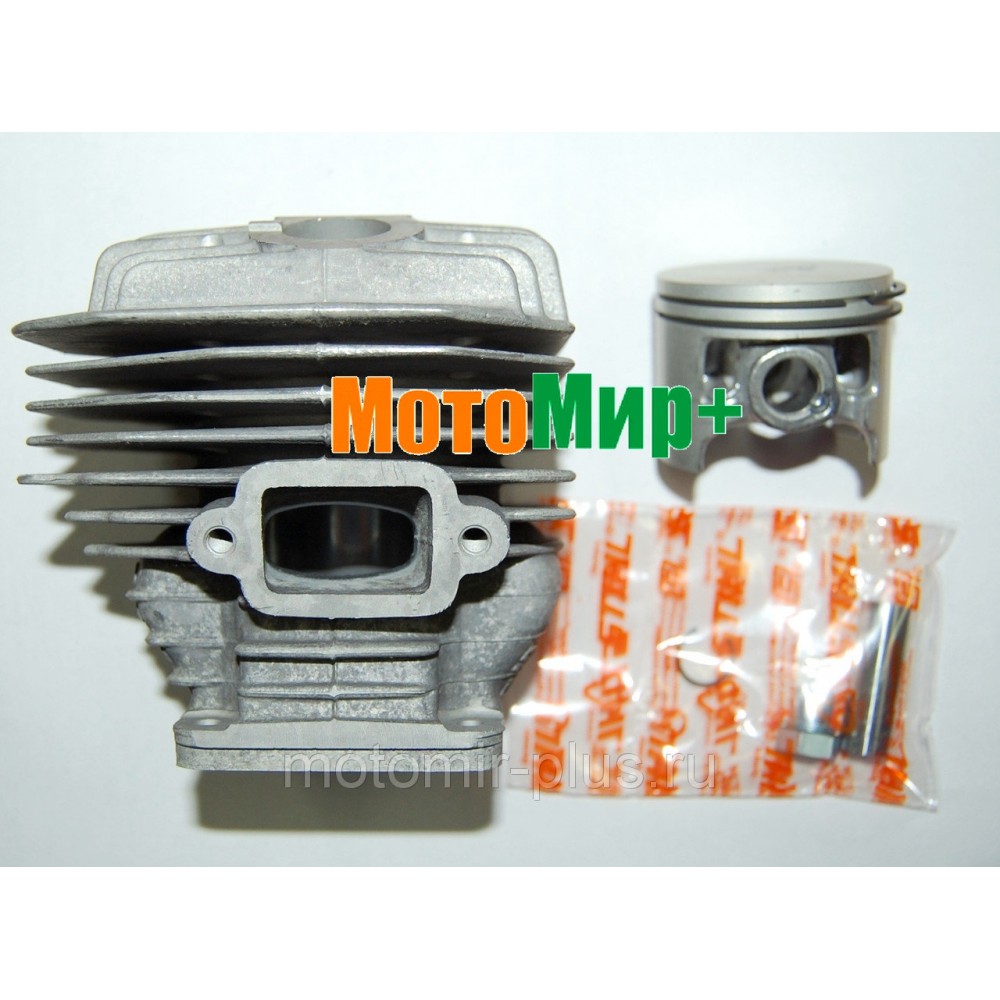

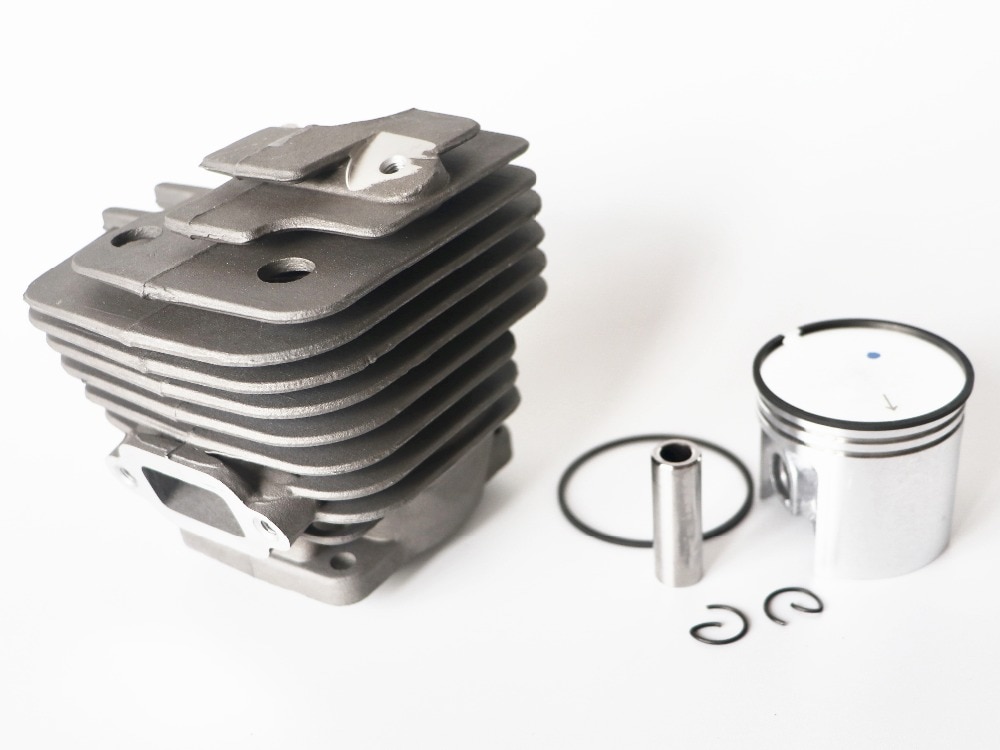

Как поменять поршневую на бензопиле Штиль 180

По мере надобности подмены старенькой поршневой и установки новейшей, следует знать, как верно это делается и соблюдать определенный метод действий. Также нужно иметь маленькую шлицевую отвертку, особый комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягенького материала, компрессор и стопор для поршня Штиль.

Приступая к работе по подмене поршня либо поршневой группы в сборе, бензопилу нужно с максимальным качеством очистить от загрязнений. Дальше, работа проводится по последующему методу:

  1. Снимается верхняя крышка с пилы и выворачивается свеча зажигания.
  2. Убирается боковая крышка.
  3. С помощью силовой отвертки удаляются стопора с амортизаторов бензопилы, после этого его ручка отсоединяется от корпуса.
  4. Дальше, нужно снять ведомую звездочку и стартер.
  5. В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
  6. Снять маховик, сцепление и механизм червячного привода маслонасоса, который размещен за сцеплением.
  7. Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления движком и карбюратор Штиль.
  8. Снять катушку зажигания и глушитель.

Когда эти операции проведены, нужно дополнительно очистить пилу от грязищи, далее перевернуть ее днищем ввысь и вывернуть четыре винта крепления мотора к корпусу бензопилы. Выкрутив винты, движок отделяется от корпуса и снова очищается.

На снятом движке раскручиваются и снимается поддон, после этого поршень в сборе с коленчатым валом вынимается из мотора.

Снятие маховика

Маховик бензопилы Штифт 180 скручен с большой силой, поэтому для его удаления требуется головка с металлическим кольцом. Гайка, удерживающая маховик, отключается на 13.

Чтобы заблокировать коленчатый вал от поворота, необходимо отвинтить свечу и установить пробку поршня через отверстие для свечи, если ее там нет, вы можете использовать старое кружево из стартера, с прикрепленными к нему узлами и погруженным в цилиндр через отверстие для свечи.

Категорически запрещается вращать маховик с помощью установки между ребрами и корпусом силовой отвертки и других инструментов, при таком способе блокировки от поворота лопасти маховика не способны выдерживать нагрузки и обрываться.

Как ремонтируют блок цилиндра бензопилы?

Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.

Также процесс восстановления включает другие этапы:

  • оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
  • проверка целостности оборудования, поиск наличия механических повреждений, царапин;
  • анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
  • проверка прочего оборудования, которое влияет на работу поршневой группы.

Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования

Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

  • стартер;
  • маховик, он же узел охлаждения;
  • блок зажигания;
  • механизм сцепления и тормоза;
  • карбюратор с компенсатором STIHL;
  • воздушный фильтр;
  • топливный и масляный бак;
  • глушитель;
  • антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
