Как заменить щетки на шуруповерте

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита

А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.Важно! Каждый обслуживаемый шуруповерт комплектуется запасными медно – графитовыми щетками. Если же вы не найдете их, когда они станут нужны, используйте любые подходящие по размеру, сделанные из того же материала

При невозможности точного подбора – возьмите комплект несколько большего размера и подгоните его напильником со средней насечкой. Обточить маленькие медно – графитовые брусочки не составит труда.

Искрит и воняет шуруповерт BOSCH

Шуруповерт 12В на NiMH аккумуляторах, которые уже мало держат и требуют замены, но об этом позже.

Моделька шуруповерта – 3603J55500:

Разбираем инструмент, чтобы посмотреть причину, хотя она и так ясна – что-то с щетками, либо контактными площадками, т.к. искрит именно там.

Шуруповерт разбирается очень легко, не сравнить с китайскими образцами, откручиваем винтики под шестигранник, их же можно открутить с помощью плоской отвертки:

Снимаем пластиковую ручку-крышку:

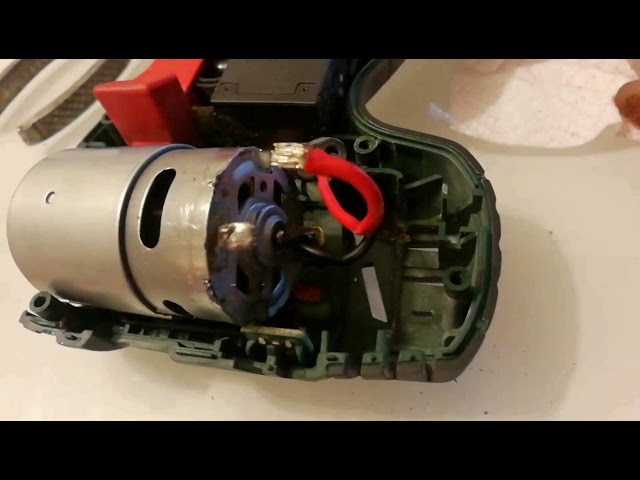

Вынимаем мотор, просто вытаскиваем его из редуктора, номера с него 1 607 022 529, LS-550PX-62852, 110422/B:

Крышка моторчика завальцована с 4-х стороны, развальцовываем:

Снимаем крышку, видим пластиковый корпус который держит щетки:

Снимаем две текстолитовые шайбы и вынимаем щеточный узел:

Щетки еще походят и прижим хороший:

А вот контактная группа якоря оставляет желать лучшего:

Шестерня запресованна, потому вынуть якорь не получится, наверное:

Берем наждачку 800, можно мельче и зачищаем контактную площадку:

Чем меньше рисок и кратеров тем лучше контакт, и меньше искры.

Собираем в обратном порядке, все хорошо, хотя при резкой остановке искра проскакивает.

Чуть позже более основательно зачищу контакты и помою от смазки щетки.

И на последок, Важное замечание – не бросайте сразу курок шуруповерта для остановки, делайте это плавно и тогда не будет выгорать контактная группа моторчика

Замена

На обслуживаемом двигателе все просто

  • Разберите корпус
  • Выньте изношенный комплект
  • Поставьте новый
  • Соберите корпус

Необслуживаемый моторчик отличается завальцовкой тыльных торцов держателей. Часто и крышка, на внутренней стороне которой они находятся, вставленная в корпус, крепится вальцеванием. Здесь процесс несколько сложнее.

  1. Пассатижами отогните развальцовку, удерживающую крышку
  2. На периметре крышки и корпуса наметьте по 3 равноудаленные друг от друга точки
  3. Выньте крышку
  4. Используя паяльный жир, припой и мощный паяльник облудите намеченные точки
  5. Перерезав многожильные проводки, замените изношенные щетки новыми
  6. Припаяйте к держателям проводки, идущие от них. После чего, чтобы не сломать медно – графитовые контакты при установке крышки, поочередно утопите их в держатели и закрепите каждый в этом положении ниткой, завязав ее бантиком
  7. Оставив концы ниток снаружи, установите крышку в корпус
  8. Восстановите контакт в КЩУ, развязав и вытянув нитки
  9. Припаяйте крышку к корпусу двигателя

Диагностика

Основными свидетельствами того, что может потребоваться замена щеток на шуруповерте Bosch, Skil, Ryobi и т.д. служат:

  • падение мощностных параметров инструмента при исправной АКБ;
  • чрезмерное искрение на коллекторе двигателя;
  • полный отказ в работе.

Если патрон не вращается при нажатии пусковой кнопки, прежде всего, проверьте аккумулятор. Если он в порядке, потребуется разобрать корпус инструмента и при помощи мультиметра определить показатель сопротивления между щетками – при исправности этих элементов он близок к 0. При схожих с разрывом цепи показаниях рекомендуется постучать по держателям щеток и провернуть ротор – неизменность данных укажет на потребность в ремонте.

Замена

  • Разберите корпус
  • Выньте изношенный комплект
  • Поставьте новый
  • Соберите корпус

Необслуживаемый моторчик отличается завальцовкой тыльных торцов держателей. Часто и крышка, на внутренней стороне которой они находятся, вставленная в корпус, крепится вальцеванием. Здесь процесс несколько сложнее.

  1. Пассатижами отогните развальцовку, удерживающую крышку
  2. На периметре крышки и корпуса наметьте по 3 равноудаленные друг от друга точки
  3. Выньте крышку
  4. Используя паяльный жир, припой и мощный паяльник облудите намеченные точки
  5. Перерезав многожильные проводки, замените изношенные щетки новыми
  6. Припаяйте к держателям проводки, идущие от них. После чего, чтобы не сломать медно – графитовые контакты при установке крышки, поочередно утопите их в держатели и закрепите каждый в этом положении ниткой, завязав ее бантиком
  7. Оставив концы ниток снаружи, установите крышку в корпус
  8. Восстановите контакт в КЩУ, развязав и вытянув нитки
  9. Припаяйте крышку к корпусу двигателя

Неисправности

Шуруповёрты, независимо от бренда, изготовлены по единому принципу, и поломки у них общие. Разделяются на механические и электрические. Наиболее распространённые неисправности:

  • выход из строя аккумулятора или его составляющих;
  • износ графитовых щеток;
  • поломка или некорректная работа регулятора оборотов;
  • нерабочий реверс;
  • выработка механических компонентов.

В последнем случае обычно изнашиваются шестерёнки, особенно в недорогих моделях – изготовлены из полимерных материалов вместо металла, подшипник вала, опорная втулка, штифты.

Признак неисправностиПричина, её устранение
Посторонние звукиИзнос подшипников якоря двигателя, редуктора, втулок. Компоненты нуждаются в замене, подшипники иногда спасает смазка
Вибрация, биениеИскривлён вал мотора либо редуктора
Биение патронаИзначально некачественная деталь, плохая фиксация патрона – необходимо завинтить крепёжный болт
Заклинивание, постоянная работа трещоткиПовреждение редуктора: смещение сателлитов, износ шестерёнок или подшипников
Не запускаетсяНеполадка с электроникой: не работает кнопка пуска, севший или сломанный аккумулятор, проблемы с зарядным устройством

В большинстве случаев отремонтировать шуруповёрт можно самостоятельно. Иногда приходится заменять целые узлы, ведь отдельные шестерни не продаются. При необходимости их можно поискать в сервисных центрах. Нередко ремонт заключается в удалении старой изношенной смазки и нанесении новой качественной.

Нахождение причины поломки и её устранение

Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:

Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.

Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

Повреждения электрической части

Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.

Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.

Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.

Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.

Неполадки в механических узлах

Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.

Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.

Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Как снять и поменять патрон + (Видео)

Если вы столкнулись с заменой патрона, первоначально, следует разобраться со способом его крепления. Для проведения процедуры с минимум усилий, специалисты не рекомендуют перегружать шуруповерт в каждодневном применении. Если вы без перерыва работаете инструментом в течение пятнадцати минут, вращающиеся части могут перегреться и крепко зафиксироваться в гнезде. Тогда будет сложнее провести замену. Эксперты рекомендуют проверенные способы снятия патрона, описанные ниже:

  1. Открутить резьбовое крепление посредством шестигранника Г-образной формы, который наверняка найдется у каждого хозяина. Далее следует вставить шестигранник (размер — 10 мм) поместить коротким краем в патрон и плотно сдавить в кулачках. После этого запустить и моментально выключить устройство на малых оборотах, чтобы свободный край слегка ударился об стол, таким образом, резьба ослабнет и можно выкрутить патрон.
  2. Если патрон держится на резьбе с фиксирующим винтом, тогда:
    • Открутить винт с левой резьбой по направленности часовой стрелки.
    • Затем вставить шестигранник в кулачки, и быстрым движением руки либо молотка провернуть свободный край против часового хода. Теперь можно откручивать патрон.
  3. Если оба метода не сработали:
  4. Чтобы снять и поменять патрон с конусом Морзе нужно иметь при себе молоток, которым хвостовик будет освобождаться из гнезда корпуса.

Устройство шуроповерта

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Основные узлы шуруповерта

  • Электродвигатель. Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
  • Планетарный механизм. Позволяет изменять направление вращения патрона инструмента.
  • Широтно-импульсный регулятор. Дает возможность при изменении усилия на кнопку включения корректировать обороты.
  • Патрон. Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
  • Корпус. Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
  • Регулятор усилия (трещотка). Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор. Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита. А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Ремонт шуруповерта Макита. — Сообщество «Сделай Сам» на DRIVE2

Всем привет. Давно пользуюсь шуруповертами, и так как с запчастями раньше было ни как, то отдавал инструмент в спец. ремонт. После последнего ремонта шурик совсем не поработал. После вскрытия и осмотра оказалось что щетки мне новые не поставили при прошлом ремонте, а даже хуже, мне воткнули старый мотор. Короче ни щетек ни ламелей не осталось.

Порылся по местным объявам и ни чего хорошего из запчастей ни нашел.Вспомнил что в гараже валяется Хитачи, и точно помню что сгорела кнопка.

Ремонтировать его не имеет смысла, хотя и жаль шуруповерт.

Разобрал оба, моторы одинаковые но шестерни разные.

Внутрянка вся одинаковая, но не взаимозаменяемая.

Шестеренки переставил, моторы перепаял, теперь надо промыть редуктор и все смазать.

Смазка макитовская очень дорогая, да и не купить ее у нас, по этому пользуюсь шрусом разбавленым маслом.

Разбавляю до густоты жидкой сметаны.

Все промываем бензином и смазывая собираем.

Все работает как и раньше.

Аккумуляторы раньше перепаивал

но сейчас новый дешевле, чем отдельно батарейки стоят.

Вроде ни чего нового, но…

Всем хорошего настроения.
