Как зарядить литиевый аккумулятор от шуруповерта

Типы аккумуляторов и их особенности

Аккумуляторный электроинструмент комплектуется батареями, выполненными на различной основе. Эти АКБ в эксплуатации и при зарядке ведут себя по-разному, и к ним нужен дифференцированный подход, основанный на знании свойств электрохимических источников питания.

Никель-кадмиевый

Классика жанра для переносного электроинструмента. Многие батареи для шуруповертов напряжением от 12 в до 14 в построены на таких элементах. Недорогие, достаточно емкие аккумуляторы получили широкое распространение, долгое время были единственным бытовым типом источников питания с возможностью возобновления энергии. К их плюсам относят:

  • способность работать при низких (до минус 40 град.С) температурах;
  • отсутствие склонности к самовозгоранию;
  • высокую надежность.

К недостаткам, прежде всего, относят проблемы с утилизацией (кадмий токсичен), а также относительный проигрыш по электрическим параметрам батареям, созданным по более поздним технологиям. Однако есть области, где альтернативы Ni Cd элементам нет, и они еще долго не сойдут со сцены.

Никель-кадмиевая батарея от компании Metabo.

Металлогидридный

Аккумуляторы структуры NiMH разработаны на смену никель-кадмиевым электрохимическим источникам тока. Батареи предыдущего поколения обладают хорошими характеристиками, но содержат кадмий – токсичный элемент, создающий проблемы с утилизацией АКБ. Более новые источники имеют несколько большую удельную емкость, но выдерживают меньшее количество циклов заряда-разряда. Также для них характерна большая токоотдача (до 1,5 крат по сравнению с Ni Cd) и меньший ток саморазряда. Никель-металлогидридные элементы можно хранить на холоде (но не при температурах ниже нуля!) до месяца без необходимости последующей подзарядки. Хранение элементов стало безопасным – авиакомпании принимают Ni-MH батареи к перевозке.

По сравнению с никель-кадмиевыми моделями NiMH батареи имеют полное превосходство почти по всем электрическим параметрам, но при низких температурах они работают плохо. В этой категории устаревшая концепция NiCd конкуренции не имеет.

Никель-металлогидридная батарея 18 вольт.

Литий-ионный

Самый популярный тип аккумуляторов. Считается лучшим и передовым по совокупности свойств. К плюсам таких батарей относят:

  • высокую удельную емкость;
  • низкий ток саморазряда;
  • высокую токоотдачу;
  • повышенное напряжение единичного элемента имеет преимущество при построении относительно «высоковольтных» батарей (18 в или 20 в) – так как элементов надо меньше, то при том же геометрическом объеме общая емкость будет выше;
  • микроскопический эффект памяти (долгое время считалось, что он отсутствует полностью);
  • относительно долгий срок службы.

На практике не все так радужно, и у литий-ионных батарей есть существенные недостатки:

  • литий-ионные элементы выходят из строя при перезаряде, требуется тщательный контроль под управлением микропроцессоров;
  • выходят из строя при глубокой разрядке;
  • теряют свойства при хранении (даже без заряда-разряда);
  • плохо работают при низких температурах.

Для контроля глубины разряда под нагрузкой и предотвращения перезаряда литий-ионные батареи часто оснащаются встроенным контроллером. Он помогает правильно зарядить Li-ion аккумулятор шуруповерта В этом случае батарея работает в более благоприятных режимах и срок ее службы увеличивается. Но не все производители устанавливают в свою продукцию такие платы, несмотря на декларации об их наличии.

Литий-ионая АКБ на 20 вольт.

Также недостатком аккумуляторов Li-ion считается их склонность к самовозгоранию и к взрыву. Проблема усугубляется тем, что в результате химических реакций для поддержания горения им не нужен приток кислорода извне. А с водой содержимое АКБ реагирует, выделяя еще больше взрывоопасных газов. Поэтому тушить такие элементы очень трудно. В результате после нескольких инцидентов и даже катастроф при перевозке Li-Ion элементов авиакомпании стали вводить ограничения и запреты на транспортировку таких источников тока.

Для удобства сравнения основные свойства аккумуляторов разных типов сведены в таблицу.

Тип батареиЭДС одного элемента, ВКоличество циклов заряд/разрядЭффект памяти
Li-ion2,5..4,2до 600Незначителен для практических целей
Ni-Cd1,37до 1000Ярко выражен
Ni-MH1,25 (без нагрузки 1,4 В)200-300Отсутствует при неглубоком разряде

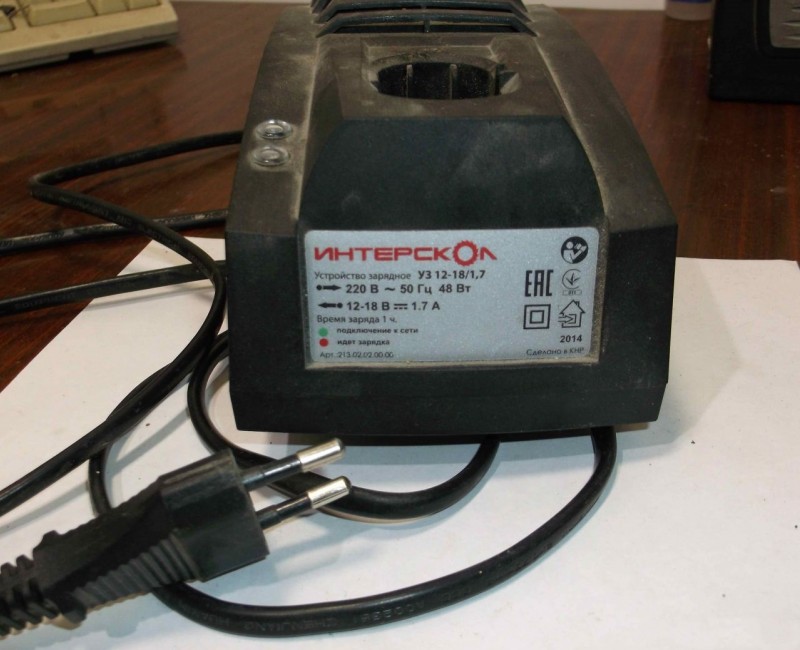

Сколько времени нужно для полного заряда

Сколько времени заряжается аккумулятор шуруповёрта? Следует уточнить, в каких целях заряжается. Производители стремятся ускорить время зарядки, для снижения перерывов в работе и повышения конкурентности. Поэтому устанавливают максимально допустимые значения зарядного тока. Часто жертвуют зарядом в 10–20 % ёмкости в конце зарядного цикла.

Это видно на графике заряда литиевого элемента питания. Где за первый час зарядки набирается 70 % ёмкости, за второй час — ещё 20 %, что составляет уже 90 %, а на набор последних 10 % уходит ещё 1 час, всего 3 часа. А штатная зарядка «Бош» из Китая заряжает литиевый аккумулятор всего за 30 минут. С учётом этих тонкостей теперь можно ответить на заданный вопрос.

Для работы инструмента аккумулятор достаточно зарядить один раз. В случае необходимости можно не дожидаться окончания времени заряда, и уже через половину времени стандартной зарядки приступить к работе. Недозаряд элементов питания в единичных случаях не несёт негативных последствий.

Для проведения тренировочных циклов требуется максимальная зарядка батареи и тем более для восстановления её ёмкости. Как это сделать на штатном зарядном устройстве, если оно автоматически отключается? После стабилизации напряжения, через 20–30 минут можно снова продолжить заряд аккумулятора на штатном устройстве. Он возьмёт ещё объём энергии. Цикл заряда стоит проводить до трёх раз. Так аккумулятор будет заряжен почти 100 %

Это важно, чтобы в последующем тренировочном цикле разряда был задействован весь объём электролита

Новые Ni-Cd и Ni-MH элементы заряжаются на штатном устройстве от 1 до 8 часов, согласно паспортам разных производителей. Такой разброс во времени вызван разными настройками величины зарядного тока, в зависимости от позиции изготовителя в этом вопросе. Кроме того, зарядные устройства даже одного производителя могут иметь разброс до 2 часов из-за погрешности настроек, ведь на конечном этапе зарядки ток снижается крайне медленно. А минимальный ток будет всегда.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Совет! В процессе длительной эксплуатации шуруповёрта фактическая ёмкость снижается. Полезно измерить время заряда новых аккумуляторов после проведения тренировочных циклов и записать на корпусе. Сравнивая с последующим временем заряда через год, два, можно понять, какую часть ёмкости потеряла АКБ.

Новые литиевые (Li) аккумуляторы заряжаются от 30 минут до 120. Это также зависит от настроек зарядного устройства у каждого производителя.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

  • восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
  • добавлении дистиллированной воды в электролит;
  • замене некоторых или всех блоков батареи.

Какие типы аккумуляторов существуют?

Какие разновидности АКБ используются дрелями-шуруповертами?

  • Никель-кадмиевые (NiCd). Первый тип устройств, долго держит зарядку, оснащен достаточной емкостью. Есть эффект памяти, который запрещает ставить на зарядку при неполном разряде батареи. Поэтому частая подзарядка недопустима, это ведет к сокращению емкости АКБ. Перед первым использованием сначала полностью зарядите блок, потом начинайте работу с инструментом. Никель-кадмиевые используются шуруповертами бюджетного класса. Они дешевые. Подойдут для нечастого использования.
  • Никель-металл-гидридные (NiMH). Пришли на смену никель-кадмиевым. Более экологичны и меньше весят. Хуже сохраняют зарядку в режиме бездействия, за счет чего может быстро снизиться емкость батареи. Желательно подзаряжать перед каждым применением, всегда брать с собой зарядное устройство.
  • Литий-ионные (Li-Ion). Характерны достаточной емкостью батареи. Лишены эффекта памяти, рассчитаны на интенсивное и регулярное применение. Быстро заряжаются, циклов насчитывают до 1000. Отличаются сравнительно высокой стоимостью. Быстрее разряжаются, когда работают при низких температурах, давая нестабильный поток энергии. Хранить такие батареи нужно разряженными наполовину, периодически восполняя емкость.

Как быстро разрядить аккумулятор

Сколько разряжать аккумулятор обычными нагрузками известно – примерно 7-10 часов, если батарея заряжена полностью. Но как можно быстро разрядить аккумулятор автомобиля или электронной техники?

Батарею в ноутбуке или планшете быстро разрядить можно естественной нагрузкой, используя игры, просмотр музыкальных и видеопрограмм. Чем больше приложений работает, тем активнее аккумулятор теряет энергию. Можно использовать программу «Быстрый разряд». Суть ее работы в том, что она сама запустит энергоемкие приложения, опустошая батарею.

Можно подключить фонарик к батарее, требующей разрядки. Результат не заставит ждать долго. Но если сборка установлена в корпус шуруповерта, чтобы не нарушать соединения можно использовать нагрузку в виде лампочек накаливания, равных по напряжению батарее. При этом аккумуляторы нужно вынуть, отсоединить от прибора, собрать схему, как показано на фото.

Нужны ли дополнительные усилия и приборы, чтобы быстро посадить автомобильный аккумулятор? Достаточно, если в бортовой системе будут включены фары, музыкальный центр или кондиционер. Энергоемкие приборы быстро заберут энергию в остановленном авто. Но после глубокой посадки напряжения необходимо срочно ставить АКБ на сетевую зарядку.

Что предпринять, если не подзаряжается аккумулятор? + (2 Видео)

Причина может крыться как в изношенности, так и в поломке устройства. Часто случается, что между клеммами зарядного прибора и батареи нарушаются контакты. Тогда можно самостоятельно разобрать «зарядку» и подогнуть клеммы.

Как известно, все контакты со временем окисляются и загрязняются, для шуруповерта с зарядным устройством – это не исключение. Обычно выражается в существенном уменьшении времени заряда, а также продолжительности активности электроинструмента. Для устранения окиси нужно аккуратно протереть контакты специальным веществом или на крайний случай, спиртом.

Очень часто никель-кадмиевые батареи теряют свою емкость, особенно когда дело касается непрофессиональных моделей. Опытные пользователи предпочитают разгонять такие АКБ. Сначала разбирается блок аккумулятора, и обнаруживаются проблемные области. Далее требуется их подзарядка. Лучше сразу воспользоваться более высоким током, чем положено, а потом разрядить повторно. Если в Ni-Cd все еще не исчез электролит, процедура может возобновить источник питания.

А некоторые знатоки даже используют автомобильную зарядку для подпитки АКБ.

Конструкция аккумулятора шуруповерта и виды «банок»

В независимости от страны изготовителя шуруповерта все аккумуляторы имеют одинаковое строение. Внутри аккумулятора помещаются ряды последовательно соединенных элементов питания — батарей или «банок». Итоговое напряжение аккумулятора создается благодаря суммированию напряжения каждого элемента питания. «Банки» имеют одинаковые параметры — размеры и напряжение. Различаются элементы питания лишь мощностью.

Сам аккумулятор шуруповерта имеет четыре контакта:

  • два силовых контакта служат для зарядки и разрядки батарей;
  • третий контакт (управляющий) соединяется со встроенным в аккумулятор термодатчиком. Он служит для защиты зарядного устройства от перегревания;
  • четвертый контакт (сервисный) выравнивает заряды во всех батареях.

Аккумуляторы шуруповерта компонуются следующими видами накопительных элементов, имеющими свои достоинства и недостатки.

Ni-Cd — никель-кадмиевые батареи, напряжение — 1.2 V.

Достоинства:

  • низкая стоимость;
  • распространенность;
  • не боятся низких температур;
  • можно хранить в разряженном состоянии.

Недостатки:

  • производство этих батарей считается вредным, поэтому они изготавливаются в «третьих» странах;
  • обладают «эффектом памяти»;
  • саморазряжаются;
  • имеют небольшую емкость;
  • обладают небольшим количеством циклов (заряд/разряд) — не «живут» долго при постоянном использовании.

Ni-MH — никель-металлогидридные батареи, напряжение — 1.2 V;

Достоинства:

  • изготавливаются на экологически чистом производстве, фирменная продукция высокого качества;
  • обладает низким «эффектом памяти»;
  • низкая способность к саморазрядке;
  • обладают большой емкостью и большим количеством циклов.

Недостатки:

  • высокая цена;
  • при длительном хранении в разряженном состоянии теряется часть характеристик;
  • не функционируют долго при низкой температуре.

Li-Ion — литий-ионные батареи, напряжение — 3.7 V.

Достоинства:

  • отсутствует «эффект памяти»;
  • отсутствует саморазряд;
  • обладают высокой емкостью;
  • имеется большое количество зарядно-разрядных циклов;
  • для создания достаточного количества напряжения в аккумуляторе требуется небольшое количество батарей, что снижает вес и размеры аккумулятора.

Недостатки:

  • очень высокая цена (почти в 3 раза больше, чем у остальных видов батарей);
  • спустя 3 года теряется емкость, вследствие разложения лития.

По своей сути аккумулятор представляет собой источник постоянного тока. Благодаря превращению химической реакции в электрическую энергию, он может отдавать накопленное электричество в цепь. При зарядке ток протекает в обратную сторону, тем самым заряжая накопитель.

Любая батарея действует на принципе электролиза. Это значит, что в ее конструкцию входят два обязательных элемента — анод и катод, которые находятся в электролите. В результате химической реакции на полюсах создается электрический заряд. Напряжение батареи определяется разностью потенциалов на полюсах.

Как выглядят литиевые аккумуляторы?

Большая часть устройств из лития заключено в призматический корпус, но некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды не сепараторы. Корпус делается из алюминия по другому стали. Положительный полюс выходит на корпусную крышку.

В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Прочитал часть текста. У меня тоже была проблема с аку от 18 шуруповерта. Наткнулся на схему в журнале радио номер 3 2006 года. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов не размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту не просачиваться вовнутрь кислороду не влаге.

Как заряжать аккумулятор шуруповерта без зарядного устройства

В конструкции электрического инструмента используется 3 типа источников питания:

  1. Никель-кадмиевые элементы, отличающиеся способностью выдерживать высокую нагрузку и работать при отрицательной температуре воздуха.
  2. Батареи отличаются выраженным эффектом памяти и ускоренным саморазрядом. Перед подключением аккумулятора к зарядной станции необходима полная разрядка банки.
  3. Допускается кратковременное подключение аккумуляторной банки к неоригинальному зарядному блоку.
  4. Никель-металлогидридные элементы отличаются сниженным эффектом памяти и увеличенной емкостью. Подключать батареи к неоригинальным зарядным устройствам не рекомендуется.
  5. Литий-ионные источники питания, не допускающие глубокого разряда и перегрева. Для зарядки используются специальные блоки с микропроцессорным управлением, контролирующим состояние элементов. Использовать зарядные блоки от автомобильных батарей или иных источников питания запрещается.

Перед подключением внешнего блока необходимо выяснить тип, емкость и зарядный ток источника питания. Информация указывается на заводской этикетке, расположенной на корпусе аккумуляторной банки. Если наклейка утрачена, то потребуется вскрыть кожух и выяснить рабочие параметры по маркировке на элементах.

С помощью USB

Для восполнения емкости возможно подключение внешнего зарядного блока через самостоятельно установленный порт USB. Рекомендуется применять адаптеры, рассчитанные на ток 5-7 А. Использовать для подачи тока компьютеры или ноутбуки не рекомендуется, поскольку повышенный ток в цепи перегревает контроллер и выводит узел из строя.

Алгоритм оснащения аккумулятора шуруповерта разъемом USB:

  1. Демонтировать аккумуляторную банку, а затем разделить секции корпуса (элементы держатся на винтах и дополнительных пластиковых фиксаторах).
  2. Прорезать в секции корпуса отверстие для установки разъема USB. Место установки порта не должно препятствовать размещению источника питания в рукоятке инструмента или в штатной зарядной станции. Конфигурация канала зависит от внешнего вида подготовленного штекера. Колодка устанавливается в полученном гнезде и фиксируется при помощи специального термоклея.
  3. Разместить в цепи, соединяющей штатный контроллер зарядки и разъем типа USB, плавкий предохранитель номиналом 10 А. Для крепления защитного элемента и электропроводки используется термоклей. Кабели соединяются пайкой свинцово-оловянным припоем, места фиксации защищаются изоляционными материалами.
  4. Соединить секции корпуса при помощи штатных винтов. Если производилась резка неразъемной конструкции, то линия стыка покрывается полоской ткани или малярного скотча с нанесенной жидкой эпоксидной смолой. После застывания материала поверхность шлифуется и окрашивается в цвет корпуса аккумуляторной банки.
  5. Провести тестовую зарядку источника постоянного тока. Поскольку напряжение в цепи зарядки составляет 5 В, то восполнение емкости занимает до 6-8 часов для батарей емкостью 1-2 А*ч.

Использование автомобильного зарядного устройства

Применение зарядного блока, предназначенного для обслуживания автомобильного аккумулятора напряжением 12 Вольт, может необратимо повредить источник питания для электроинструмента.

Перед соединением устройств необходимо привести рабочие параметры зарядки к необходимым требованиям.

Если оборудование оснащается бесступенчатыми регуляторами напряжения и силы тока, то требуется выставить параметры, идентичные штатному блоку. Для снижения токовой нагрузки используется балластное сопротивление (например, автомобильная лампа габаритных огней).

Если информация о рабочих параметрах штатной зарядки неизвестна, то для никель-кадмиевой батареи емкостью 1,3 А*ч устанавливается ток зарядки в пределах 50-100% от номинальной емкости. Напряжение устанавливается на минимальный уровень. Затем определяется полярность аккумуляторной банки (по заводской маркировке), расположение минуса и плюса при необходимости уточняется тестовым прибором.

Для замеров необходимо просверлить пластиковый кожух банки и установить внутри датчик (например, от бытового тестового прибора). В зависимости от параметров тока зарядка продолжается от 30 минут до 2 часов, при достижении пороговой температуры внешний блок отключается.

Общие правила

Существует ряд правил, продлевающих срок службы любого аккумулятора при вынужденной отправке её на длительное хранение:

  • При использовании источника питания с длительным перерывом необходимо несколько раз провести полный цикл разряда-заряда элемента;
  • Температура окружающего воздуха в складском помещении не должна опускаться ниже 10 градусов тепла;
  • Продлению срока службы находящегося в покое аккумулятора способствует периодическая зарядка и полная разрядка источника тока – не реже одного раза в шесть месяцев;
  • Если электроинструмент не планируется использовать в ближайшее время, то батарею необходимо отсоединить от него и очистить от всех видимых загрязнений.

Хранение никель-кадмиевых аккумуляторов

При нерегулярном использовании электроинструмента никель-кадмиевые(NiCd) аккумуляторы разумнее хранить в разряженном состоянии. Эти элементы обладают специфичным свойством – высоким уровнем саморазрядки. Поэтому при хранении полностью заряженная батарея с течением времени самостоятельно разрядится: каждый месяц остаточный уровень заряда будет снижаться на 8-10%.

Читать также: Металлографические исследования металлов и сплавов

Соблюдение простых рекомендаций по длительному хранению без дела никель-кадмиевых элементов позволит получить полностью работоспособный источник тока после полной зарядки. Основные правила таковы:

  • 3-4 полных цикла зарядки с последующей разрядкой элемента;
  • Температурный режим в помещении для хранения не ниже 10 градусов тепла.

Хранение литий-ионных аккумуляторов

Литий-ионные(Li-ion) источники тока отличаются чувствительностью к температурному режиму и остаточному заряду при отправке их на продолжительное хранение. От этого напрямую зависит доступный уровень заряда при начале использования.

Для литиевых аккумуляторов шуруповерта придерживаются следующих правил:

  • Исключают возможность заморозки – при использовании холодильника в качестве места для хранения размещают в основном отсеке, а не в морозильной камере;
  • Оптимальный температурный режим варьирует в пределах от 1 до 25 градусов тепла;
  • Перед отправкой на хранение разряженный элемент подзаряжают до уровня 40%, это позволит полностью восстановить заряд при необходимости использования шуруповерта.

Мобильность шуруповерта на аккумуляторах имеет один недостаток – они разряжаются. Соблюдение рекомендаций по хранению элементов питания увеличивает срок их службы без потери функциональности. При этом обязательно учитывают тип батареи, применяемой в шуруповерте. Никель-кадмиевые элементы требуют полной разрядки, а литий-ионным батареям такая процедура только повредит.

Всем привет! В Сети часто спрашивают, как хранить аккумуляторы шуруповерта правильно, чтобы они не вышли из строя раньше времени. В этой статье я попробую дать ответ на поставленный вопрос.

В свое время я тоже задался этим вопросом и мне пришла в голову одна замечательная мысль: «А почему бы не посмотреть в инструкции по эксплуатации какого-либо шуруповерта?». С этой «гениальной» мыслью я взял инструкцию от Макиты и… нашел в ней лишь общие слова

Ну это про то, что хранить нужно так, чтобы контакты аккумулятора не могли быть случайно замкнуты скрепкой, монетой или другим металлическим предметом, что хранение должно быть в условиях, где температура воздуха не превышает 50 градусов, ну и тому подобное, что тоже конечно важно, но вроде и так понятно

А всех то интересуют примерно такие вопросы:

  • с каким уровнем заряда нужно оставлять на хранение аккумуляторы?
  • их нужно обязательно оба вынимать из шуруповерта или один можно оставить вставленным?
  • как долго можно хранить без перезарядок?

Читать также: Обозначение цинка в таблице менделеева

В итоге, пересмотрев инструкции от разных производителей, мне удалось найти кое-какую полезную информацию. Причем даже если смотреть в инструкции разных шуруповертов одного производителя, но отличающихся типом аккумулятора, то она будет одинакова. При этом, если производитель считает, что надо указать какую-то особенную информацию для тех или иных типов батарей, то ее указывают, но в целом для всех типов условия в основном одинаковые.

Вот, например, что пишет фирма AEG:

А вот информация от DeWalt:

Или вот Макита для любых типов аккумуляторов дает универсальный совет, перезаряжать батареи каждые полгода хранения, если они так долго лежат без дела.

В общем что можно сказать, основываясь на указанной от производителей информации? Давайте по порядку.

Правила хранения аккумулятора шуруповерта

Лишены эффекта памяти: можно подзаряжать на любой стадии. Не стоит допускать полного разряда – приводит к выключению защитных контроллеров, предотвращающих перегрузки. В результате этого устройство может не выдержать интенсивную эксплуатацию, выйти из строя.

Аккумулятор перед хранением разряжают практически полностью (до состояния нерабочего инструмента). Чтобы убрать устройство на долгое хранение (более 6 месяцев), выполните от 3 до 5 полных курсов заряда-разрядки.

Больше остальных типов подвержены быстрому саморазряду. После длинного срока хранения нужно поставить АКБ на зарядное устройство минимум на сутки, чтобы восполнить запасы энергии. Отмечается снижение емкости после 300 циклов заряда-разрядки.
