Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?
Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Используя зарядку от ноутбука
Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.
Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.
- Взять зарядку от ноутбука.
- Отрезать разъём и зачистить провода от изоляции.
- Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
- Сделать в корпусе отверстие для провода и собрать конструкцию.
Задействовав внешний блок питания от компьютера
Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика
Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А
Действия по переделке следующие:
- Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
- Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
- Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
Используя автомобильный аккумулятор
Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.
Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:
- Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
- На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.
- Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.
- Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
- Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.
Взяв китайскую плату блока питания
Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.
Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.
- Выпаять постоянный резистор.
- Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
- Впаять подстроечный резистор.
- Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение.
- Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!
Устройство шуруповерта
Этот механизм состоит из следующих частей:
- Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
- Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
- Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
- Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
- Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.
Способы восстановления работоспособности шуруповерта
В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:
- приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
- купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
- переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.
Особенности сетевых шуруповертов
Можно трансформировать аппарат в сетевой прибор и по другой методике, основанной на производстве передвижной станции для подпитки шуруповерта. К агрегату подключают эластичный провод, к одному из концов которого прикреплена вилка. Хотя, чтобы эксплуатировать такую станцию, потребуется соорудить специальный блок питания или подключить готовый трансформатор с выпрямителем.
Важно! Не забудьте проследить, чтобы характеристики трансформатора совпадали с параметрами инструмента
Если вы в этом деле новичок, то, скорее всего, выполнить трансформирование катушки своими руками вам будет сложно. Не обладая важными навыками, вы можете ошибиться с числом витков, подбором диаметра проволоки, потому лучше доверить такую работу специалисту или хотя бы человеку, разбирающемуся в теме.
90% техники продается с уже встроенным трансформатором. Все, что потребуется сделать – подобрать оптимальный вариант и сконструировать под него выпрямитель. Чтобы выполнить пайку выпрямительного моста, применяют полупроводниковые диоды, подобранные строго по параметрам инструмента.
Переделка из БП компьютера
Стандарт блоков питания АТ подходит для преобразования. Среднее выходное напряжение составляет 14 В, а мощность в среднем не превышает 400 Вт. Такие значения идеальны для блока питания шуруповерта на 14В. Можно взять из старого компьютера. К компьютерному БП прилагается встроенный предохранитель, кулер. Главный минус – габариты составляющей ПК.
БП компьютера
Блоки питания для компьютерных системных блоков стандарта АТХ не подойдут. Они устроены сложнее и создание из них блока питания для шуруповерта требует основательных знаний электроники. БП стандарта АТХ требуют основательного вмешательства в конструкцию, чтобы их можно было встроить в шуруповерт. Для переделки блока питания стандарта АТ следует:
- Разобрать компьютерный системный блок.
- Отсоединить питание, за которое отвечает зеленый провод.
- Отпаять черный и зеленый провод.
- Соединить провод черного цвета с черным, а зеленый с желтым.
- Припаять один конец проводов зеленого цвета к гнезду выпаянного черного.
- Подключить второй конец зеленого провода к контактам блока питания шуруповерта.
Если в компьютерном БП присутствует красный провод, то его следует отпаять. Он нужен для контроля нагрузки на шине +5 В. Далее проверяется напряжение входящего тока. Если есть значение в 14 Вольт, то доработанный блок питания собирается. После этого к черному и желтому проводу подключается колодка. К ней будет подключаться шуруповерт
При припаивании важно соблюдать полярности. Провод черного цвета – на «-», а желтого – на «+»
Для каких аккумуляторов подойдет зарядка из шуруповерта
Как и стандартные ЗУ для автомобилистов, она совместима с кислотными АКБ. Стандартные параметры большинства зарядок от аккумуляторных дрелей — напряжение около 14,5 В. Ток от 2,5 до 2,7 А. Для сравнения, специализированные зарядки для автомобильных аккумуляторов имеют ток в 2 раза больше — 5 А.
Нужно убедиться, что аккумулятор действительно разряжен. Уровень электролита несложно проверить, открыв заливные пробки. В нормальном состоянии он покрывает пластины, недопустимо наличие посторонних примесей. Также на корпусе не должно быть трещин и пробоев. Если на корпусе образовалась трещина, значит электролит уже вытек, и заряжать поврежденный АКБ бесполезно.
Способы модификации
Использование блока питания от старого ноутбука + (Видео)
Батарея для ноутбука вполне сгодится для внедрения блока питания для шуруповерта.
Последовательность действий:
- Полностью разбирается корпус шуруповерта. Старый источник убирается, проводки разбираются паяльником.
- Подключение проводки нового блока к проводке старого, которая удерживала прошлый. Соблюдайте полярность!
- Активировав кнопку «пуск», проверить работоспособность шуруповерта, а также правильность подсоединения.
- Корпус шуруповерта предусмотрен отверстием, куда помещается штекер с разъемом для зарядки. Теперь инструмент не только работает от 220в, но и подзаряжается как ноутбук (компьютер).
- Новый источник питания устанавливается в середине с помощью клея.
- Другие корпусные элементы возвращаются обратно на место. Вот и все, можно приступать к работе!
Автомобильный аккумулятор + (Видео)
Аккумулятор может служить отличным вариантом для подключения шуруповерта, особенно если речь идет о работах вдали от электросети. Для реализации задуманного, вам необходимо отсоединить от рабочего инструмента зажимы и запитать к «аккуму». Предостережение! Не рекомендуется использование источника в длительном режиме!
https://youtube.com/watch?v=kBY-aDwFFSc
Сварочный инвертор + (Видео)
Для превращения старой конструкции в блок питания, нужно проделать некоторое усовершенствование, а именно добавить вторичную катушку.
Достоинство инвертора, если сравнивать с батареей ноута сразу заметно. Конструкция дает возможность получить требуемое напряжение + силу тока на выходе. Метод хорош для тех, кто разбирается в радиотехнике.
https://youtube.com/watch?v=Wu3XX_LlF8o
Создание трансформаторной катушки + (Видео)
Также существует и другая технология трансформации аппарата в сетевой прибор. Основан на производстве передвижного блока питания. К шуруповерту подсоединяется эластичный провод, на противоположной стороне которого расположена вилка.
Правда, потребуется смастерить отдельный блок питания либо взять готовый трансформатор, оснащенный выпрямителем
Важно, чтобы его параметры совпадали с характеристиками инструмента
Незнающему человеку будет сложно выполнить трансформаторные катушки своими руками. Есть вероятность ошибиться в числе витков и подборе диаметра проволоки, поэтому не рекомендуется этого делать. Сегодня есть много техники, в которой уже встроены нужный трансформатор. Надо только подобрать подходящий и сделать для него выпрямитель. Для пайки выпрямительного моста применяют полупроводниковые диоды. Их параметры должны совпадать с устройством.
Самостоятельная сборка блока питания
Видоизменить шуруповерт таким образом, чтобы обеспечить ему возможность подключения к сети, можно и по-другому. Для этого нужно будет собрать переносной блок питания шуруповерта.
При проверке подобной схемы, я подключал к инструменту кабель с вилкой на одном конце.
Потом воспользовался блоком питания с соответствующими параметрами, но на эту роль подойдёт и трансформатор с выпрямителем (аналогично нужно учитывать соответствие параметров требуемым).
Если у вас мало опыта, то с трансформаторными катушками придётся попотеть. Многие вообще отказываются от данной затеи в связи с трудностями, которые возникают при высчитывании количества необходимых витков и выборе проволоки подходящего диаметра. Делая обмотку, нужно понимать, что нужное количество витков не всегда может вместиться в один слой, поэтому обязательно тщательно изолируйте один слой от другого (учитывайте, что один виток при диаметре провода в 4 мм – это 2 вольта).
Наиболее удобным выходом будет воспользоваться трансформатором из старого или нерабочего устройства. Конечно, любой не подойдёт, нужно, как и всегда, учитывать сопадение параметров, а если всё в порядке то можно браться за сборку выпрямителя.
Спаивать выпрямительный мост придётся из полупроводникового диода
Важно оценить совпадение параметров этого элемента с требуемыми
При наличии минимальной осведомлённости о том, как строятся электрические схемы, можно изготовить блок питания шуруповерта своими руками.
Согласно приведённой схеме, собирая блок питания шуруповерта, можно применять трансформаторы из старых ламповых телевизоров или иной ненужной уже техники. При этом они должны обладать следующими характеристиками:
- Уровень напряжения — 220 Вольт;
- Мощность — 250-350 Ватт;
- Уровень напряжения (вторичная обмотка) — 24-30 Вольт (можно не учитывать, если сила выходного тока составляет от 15 Ампер и более);
- Не импульсный донор.
Кроме того, занимаясь сборкой блока питания не забывайте о необходимости качественной изоляции и обеспечения защиты от коротких замыканий. Для этих целей на входных и выходных цепях устанавливаются предохранители.
Какой ток потребляет шуруповерт
Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме
. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.
Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт — 200_12=16,6 А — такой ток потребляет шуруповерт в рабочем режиме.
Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.
Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.
Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.
Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?
Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.
Подключив старый аккумуляторный блок
Подключение старого блока выполняется следующим образом:
Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.
Достать отслужившие никель-кадмиевые аккумуляторы.
Далее отделить их от контактов разъёма.
- После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
- Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
- Протянуть провод в отверстие и закрутить винты на место.
Подсоединяя провода напрямую
Подсоединение проводов напрямую к шуруповёрту выполняется так:
Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.
Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.
Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.
- Главное, всё хорошо за изолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
- Собрать корпус, повторив шаги разборки в обратном порядке.
И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.
Хотели узнать как сделать шуруповёрт напрямую от зарядки?
Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике
И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи
Удачи вам в переделке!
Советы по использованию
Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:
- Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
- Провод должен крепиться в области локтя для предотвращения помех при работе.
- Блок питания систематически надо чистить от пыли и грязи.
- Аккумулятор (новый) предусмотрен заземлением.
- Не рекомендовано употреблять большое количество удлинителей.
- Не применять шуруповерт при высотных работах (начиная от двух метров и выше).
Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.
Как запитать шуруповёрт, сохранив его автономность
Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:
- заменить старые банки аккумуляторов на новые;
- подключить шуруповёрт к автомобильному аккумулятору;
- подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.
Замена старых элементов
Порядок действий:
Раскрыть корпус аккумулятора.
Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.
- Собрать аккумулятор, закрыв крышку корпуса.
- Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.
Подключение к автомобильному аккумулятору
Инструкция:
Раскрыть корпус шуруповёрта.
Найти контакты, через которые подаётся питание на двигатель.
Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.
Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.
Собрать шуруповёрт.
- Подсоединить клеммы. Опробовать инструмент в работе.
Подключение к внешнему аккумулятору
Последовательность действий:
Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
- Опробовать восстановленный инструмент в работе.
Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
Типовые ошибки при изготовлении
Типовые ошибки при изготовлению блоков питания сводятся к неправильному соединению элементов. Если вести монтаж внимательно, то этих проблем можно избежать. Также надо помнить, что шуруповерт сбалансирован по весу для работы с АКБ. Если батарею снять совсем, то работать будет очень неудобно. Поэтому надо оставить неработоспособный аккумулятор, удалив контактные пластины.
Из видео узнаете, что можно сделать из старого зарядного от шуруповерта.
Другой вариант – удалить из корпуса АКБ отработанные элементы, закрепив вместо них внутри соответствующий груз. В остальном изготовлении блока питания проблем вызвать не должно, и старый инструмент получит новую жизнь.
Процесс конструирования аккумуляторного блока для шуруповерта
Подобрав новое устройство и все необходимые для конструирования детали, можно приступать к работе. Сборка блока питания 12В для шуруповерта своими руками состоит из таких этапов:
- Подобрав оптимальный блок питания, проверьте его на предмет сходства с заявленными характеристиками, которые будут зависеть от того, какой шуруповерт. Лучше использовать в качестве основания для новой батареи блок от компьютера.
- Разберите шуруповерт и извлеките старый накопитель. Если корпус клееный, аккуратно постучите вдоль шва молотком или надсеките при помощи тонкого лезвия ножа. Так вы откроете коробку с наименьшими повреждениями.
- Отпаяйте шнур и выводы от вилки и отделите их от остальной конструкции.
- В месте, где раньше находился блок питания аккумулятора для шуруповерта, разместите прочее содержимое, вынутое из корпуса.
- Шнур электропитания выведите через проем в корпусе. Подключите его к блоку питания, припаяв на место.
- При помощи пайки объедините выход блока питания для компьютера с клеммами батареи. Не забудьте о соблюдении полярности.
- Подсоедините сконструированный аккумулятор к прибору и протестируйте его.
- Если габариты нового зарядного устройства превышают параметры прежнего аккумулятора, его можно встроить внутрь рукоятки шуруповерта.
- Чтобы ограничить поступление напряжения от сети к батарее параллельным питающим выходом, устанавливают диод с необходимой мощностью изнутри разрыва кабеля «+» между гнездом аккумулятора, в том числе выводом, но полюсом «-» в сторону движка.
Пробные тесты
Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.
Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.
Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана отдельно.
Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.
Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее. Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой: при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно как-то исправлять такую нестабильность.
Недостатки аккумулятора
- Нуждается в регулярной подзарядке. Рано или поздно аккумуляторы выработают свой ресурс циклов перезаряда.
- Чем дешевле инструмент, тем быстрее наступит время переделки.
В этом нет ничего зазорного, но следует отдавать себе отчет: производитель экономит так же, как и вы. Следовательно, самый дорогой блок (а это именно батарея) при комплектации будет самым дешевым.
В результате мы получаем отличный инструмент с исправным двигателем и не изношенным редуктором, который не работает по причине некачественного аккумулятора.
Есть вариант приобрести новый комплект батарей, или заменить в блоке неисправные аккумуляторы. Однако это бюджетное мероприятие. Стоимость сопоставима с покупкой нового шуруповерта.
Второй вариант – применение запасного или старого аккумулятора от автомобиля (если он у вас имеется). Но стартерная батарея имеет большой вес, и пользование таким тандемом не очень комфортно.
ВАЖНО! Многие шуруповерты имеют рабочее напряжение 16-19 вольт. Даже полностью заряженный автомобильный аккумулятор такого напряжения не обеспечит
А мы подразумеваем использование АКБ б/у, где на клеммах может быть максимум 10,5-11,5 вольт.
Сетевой блок, встроенный в АКБ
Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

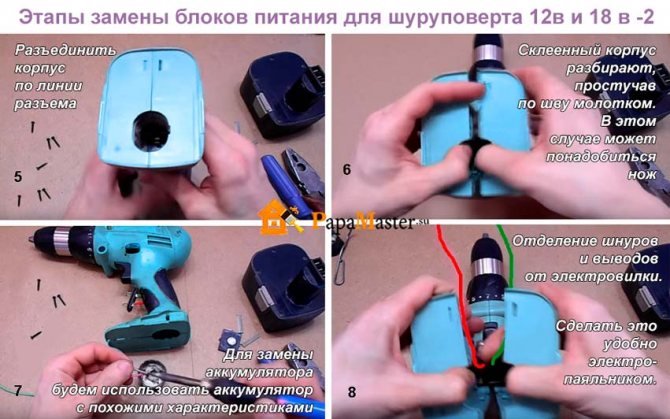

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.
Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.
