Какой движок на мотоблоке луч

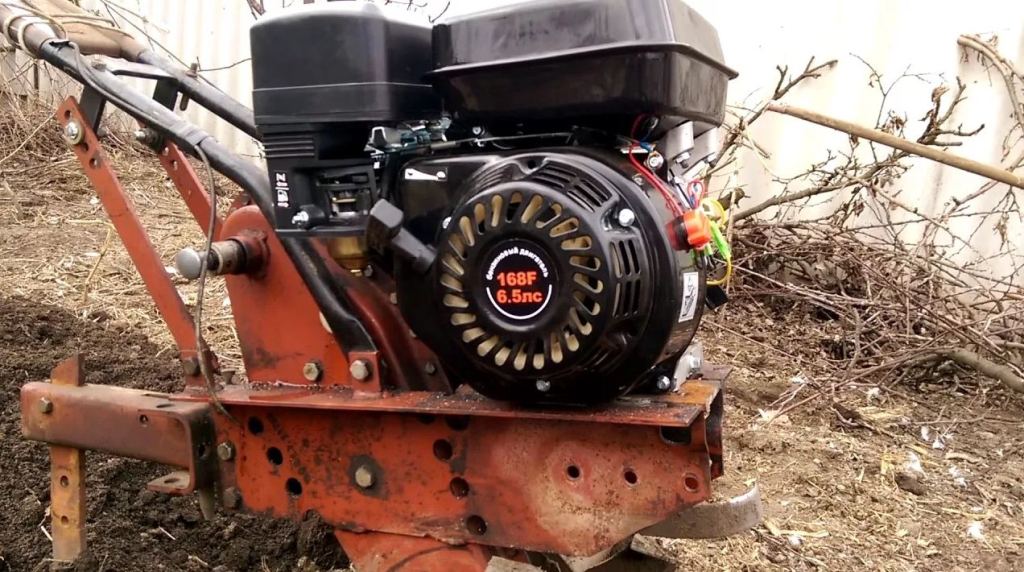

Процесс установки двигателя Лифан на мотоблок

Двигатели Лифан на мотоблок устанавливаются по стандартной схеме. Правила выполнения можно найти в инструкции к оборудованию.

Рекомендуем посмотреть интересное видео про установку двигателя Лифан на мотоблок Каскад своими руками.

А еще вот интересное видео, автор которого рассказывает и показывает, как установить двигатель Лифан на мотоблок Луч.

Пошаговая инструкция

Установка механизма на Оке, Урале, Неве производится по пошаговому алгоритму:

  1. Со старого двигателя откручиваются болты и снимается защитный кожух с ремнями, шкивом.
  2. Чтобы отсоединить тросик газа, извлекают фильтр очистки воздуха.
  3. Затем снимается сам силовой агрегат с рамы мотоблока.
  4. Мотор устанавливается, при необходимости — дополняется переходной площадкой.
  5. На вале крепится шкив, для стабильной функциональности гусеницы натягивается ремень.
  6. Производится регулировка положения агрегата.
  7. Закрепляется двигатель с переходной площадкой.

Перед проведением процедуры владелец должен предварительно подготовить все необходимое оборудование для монтажных работ.


Установка на мотоблок требует внимательности, но не вызывает сложностей

Правила использования

Может показаться, что самое важное — покупка и установка нового мотора. Но это не соответствует действительности

Чтобы мотоблок с новым «сердцем» прослужил дольше, требуется придерживаться инструкции и заботиться о нем при использовании.

Поэтому первое, что необходимо сделать до покупки — проконсультироваться с экспертом относительно специфики использования продукции. Кроме этого, надо ознакомиться с инструкцией по монтажу и функционированию. Это позволит избежать ошибок.

Внимание! Надо постоянно заниматься профилактической –менять масла и чистить конструкцию.

В случае, когда было замечено, что работа двигателя неустойчива, надо обратиться в сервисный центр. В этом случае гарантийный талон может быть к стати. Причины неисправности могут быть разными, поэтому если нет специальных знаний, самостоятельно разбирать движок не стоит. Эксперт при осмотре устройства сразу скажет, что необходимо исправить. Проблема может быть в сальнике, неподходящем топливе и пр.

Как поменять сальник

Еще один важный момент, который касается уже ремонта мотоблока — как поменять сальник на редукторе.

Это достаточно простая задача, которая не вызывает больших проблем у мастеров своего дела, но те кто впервые столкнулся с этим и не знаком с конструкцией, как мотоблока, так и конкретно редуктора, не всегда могут справиться.

Поэтому, в первую очередь, стоит изучить теоретическую часть, а именно детали, из которых состоит этот узел.

Корпус редуктора состоит из двух половин. Они штампованны из стали и скреплены с помощью болтов, между ними установлена резиновая прокладка для уплотнения и герметизации. К корпусу приварены стальные угольники, которые, но сути, формируют несущую раму всего устройства.

Люди, занимающиеся строительством и садоводством, не могут обойтись без дополнительного оборудования. Тележка садовая — ваш незаменимый друг и помощник.

Специальная техника часто требуется при всевозможных работах в сельскохозяйственной и строительной сферах. Тут все об универсальном бульдозере Т-130.

Параллельно выходному валу и перпендикулярно корпусу редуктора, внутри которого находится цепи и скрепляющие его болты. На них, в свою очередь, установлены пальцы и болты, расположен блок ручки переключения. К нему ведет цепь, состоящая из 46 звеньев.

Сальник

Сам блок состоит из входного вала, с помощью которого происходит переключение передач. Здесь же находятся звездочки, которые отвечают за первую и вторую передачи.

Вал переключения, со временем, может стать причиной неисправностей – слабое место в нем сухарь переключения, который со временем сильно изнашивается и мотоблок работает, мягко говоря, неудовлетворительно. Заменять его, рано или поздно, придется, а для этого необходимо провести полный демонтаж редуктора.

Для того чтобы произвести замену сальника на редукторе мотоблока «Луч» такие манипуляции не нужны. При достаточном навыке и знании особенностей конструкции все можно будет сделать, ничего не разбирая.

  • Достаточно просто снять пыльник и втулку, сальник можно достать отверткой.
  • Далее нужно просто заменить старый сальник, аккуратно посадив его на место с помощью молотка, установить на место втулку и пыльник.
  • Если же у вас нет опыта изъятия чего-нибудь с помощью отвертки и молотка, в таком случае лучше снять и разобрать редуктор – достаточно снять его корпус.

Подробный обзор «ЛУЧ»

При покупке заводская комплектация включает в себя пневмоколеса, почвофрезы и удлинители. Луч МБ 1 имеет несколько модификаций. Модели отличаются между собою установленной силовой установкой. Таким образом, производитель выполняет установку японских двигателей Subaru. Кроме этого встречаются модели с двигателями таких брендов как Lifan, Vanguard, Lian-Long. Без сомнений, больше всего выпущено моделей с двигателем отечественного производства КАДВИ 168F-2A. Во время его разработок не обошлось без технологий компании Хонда.

Модель очень надежная, серьёзные поломки встречаются достаточно редко. За счет быстрой и уверенной работы мотоблока, оператор имеет возможность обрабатывать земельный участок продуктивно. Что в свою очередь позитивно скажется на урожае и прибыли. Устойчивость к низким температурам позволяет эксплуатировать мотоблок в зимнее время.

Вернемся к ремонту. Проблемы с двигателем, мотоблоком в целом возникают очень редко. Основные «хлопоты» могут быть вызваны недостаточным уровнем масла в двигателе. Вследствие чего возникает всеми известный стук. Поэтому, за уровнем масла нужно следить постоянно! Перечислим основные достоинства модели:

  1. Простая и легкая система управления. Оператору не нужно прикладывать больших физических усилий для обработки огорода.
  2. Высокая производительность, что в свою очередь позитивно сказывается на эксплуатации в целом.
  3. Цепной редуктор обеспечивают плавную работу агрегата.
  4. Компактные размеры дают возможность перевозить мотоблок.
  5. Специальные крылья, установленные снизу, служат защитным барьером от пыли и грязи. Данные защитные элементы корпуса значительно продлевают моторесурс двигателя.
  6. Функциональная коробка передач позволяет подобрать необходимый скоростной режим (2 передние и 2 задние передачи).

Пневматические колеса цепко контактируют с грунтом, буксование не возможно.

Двигатель Патриот


Отличительная черта агрегатов — имеется отдельная система смазки, которая позволила добиться высокого крутящего момента. Нет необходимости добавлять масло к топливной смеси.

Благодаря использованию лёгких сплавов увеличивается показатель манёвренности. Техника очень лёгкая, но это позволило ей остаться достаточно мощной. Мотоблоком легко управлять вне зависимости от условий.

Характеристики двигателя Патриот:

  • бензиновый четырёхтактный мотор;
  • две передние и две задние скорости;
  • бак с ёмкостью 3,6 литра;
  • рабочий объём – 198 куб/см.

Колея обработки почвы регулируется в зависимости от типа грунта и культур.

Но стоит отметить, что цена такого двигателя намного выше, по сравнению с другими моделями.

Мотоблок Луч

Желая узнать характеристики мотоблока Луч, следует более подробно ознакомиться с его особенностями. Он представляет собой универсальный механизированный инструмент, который используется для обработки земли на приусадебных, сельскохозяйственных участках небольшой площади.

Модель отлично подходит для работы с легкими типами грунта, может использоваться на болотистых участках. К числу характерных особенностей изделия целесообразно отнести:

  • небольшие размеры;
  • двигатель малой мощности, отличающийся низким уровнем потребления топлива;
  • возможность эксплуатации с использованием различного навесного оборудования.

Мотоблок используется на приусадебных участках Благодаря дополнительному оснащению этот мотоблок может эффективно прочищать почву, формировать борозды, пахать, рыхлить землю, скашивать траву, убирать снег, а также выполнять многие другие задачи. Изначальная комплектация предусматривает наличие лишь фрезы-культиватора, который способен рыхлить, переворачивать землю.

История выпуска «советского» мотоблока

Линейка мотоблоков Луч включает в себя сразу несколько модификаций, которые практически полностью идентичны по своим техническим характеристикам и функциональным возможностям. Считается, что они получили различные наименования благодаря нескольким предприятиям, осуществляющим их выпуск.

Массовое производство моделей, представленных на фото, началось в 1985 году, когда спрос на подобного рода технику среди потребителей значительно возрос, что было обусловлено появлением многочисленных личных хозяйств. Вторая половина 90-ых годов стала для заводов-изготовителей мотоблоков очень сложной в экономическом плане, что привело в 2000-ых годах к полному прекращению выпуска моделей.

Обязательно почитайте: Мотоблок Нева и навесное оборудование к нему

Большинство экземпляров, используемых на сегодняшний день, выпущено очень давно, но они по прежнему выполняют свои функции и при условии должного технического обслуживания не требуют серьезного ремонта. Схожие по конструкции аналоги до сих пор выпускаются китайскими производителями, однако они несколько уступают по качеству отечественным аналогам.

Схема мотоблока Луч

Как проверить катушку зажигания на мотоблоке?

Чаще всего проверка этого важного элемента зажигания мотоблока производится с использованием заведомо рабочего тестового образца. Если в процессе тестирования оказалось, что с установкой образца все начало работать так, как должно, значит штатная катушка зажигания мотоблока неисправна

Однако, тестовый образец бывает под рукой далеко не у всех. Если его нет, значит необходимо попытаться проверить встроенную катушку другими способами. Перед этим нужно исключить любые поломки, которые могут появиться в кнопке запуска и высоковольтной проводке. Кроме того, пользователь должен внимательно изучить электрические схемы , в которых указано расположение элементов системы зажигания.

Дальнейшие способы проверки включают:

измерение сопротивления встроенной катушки зажигания. Стоит отметить, что он не всегда используется пользователями сельхозтехники. Во-первых, оператор должен знать точные параметры сопротивления, создаваемого штатной катушкой. Во-вторых, кроме катушки индуктивности в конструкции системы зажигания предусмотрены полупроводниковые комплектующие, требуемые для генерирования нужного электрического импульса. Проблемы со всеми этими элементами можно выявить только при их нагреве. Чтобы правильно проверить катушку зажигания, потребуется отключить от нее колпачок и штатный бронепровод. Зная о точных параметрах сопротивления встроенного элемента, оператор сможет понять, какая именно деталь системы неисправна;
проверку создаваемой искры при помощи специального прибора – он должен быть подключен к месту разрыва электрической цепи между высоковольтными проводами штатной катушки и свечи;
тестирование катушки при помощи встроенной в конструкцию свечи – для этого нужно вывернуть встроенную свечу и аккуратно приложить ее корпусом к цилиндру

Затем необходимо потянуть за ручку стартера и обратить внимание на искру, которая образуется между заводскими контактами свечи. Нужно отметить, что этот способ проверки имеющейся катушки приблизительный – свеча в этом случае находится не под нагрузкой, из-за чего в цилиндре ДВС отсутствует компрессия

В результате штатный маховик мотора будет вращаться быстрее.

Каждый из этих способов дает приблизительную информацию о состоянии катушки зажигания. Нужно помнить, что найти точную причину неисправности детали можно с использованием специализированных тестеров, которые есть только в специализированных мастерских.

Двигатель для разных моделей мотоблоков — характеристики, замена

Мотоблок – универсальная техника, способная значительно облегчить земельные работы. Самым большим спросом среди фермеров пользуется марка Нева.

Также важная роль отводится не только выбору самого агрегата, но и установке достаточно мощного и надёжного двигателя.

Характеристики двигателя для мотоблока Нева МБ-2

Двигатель на мотоблок Нева МБ-2 обладает следующими отличительными параметрами:

  • мощность 6,5 л. с.;
  • объём 208 куб/см;
  • шестерёнчатый редуктор с передачами пониженного типа.

Такая модификация позволяет применять мотоблок для транспортировки груза, окучивания, вспахивания, культивации различных видов грунтов, даже самых тяжёлых.

Двигатель Лифан

Лифан – самый популярный мотор со сравнительно невысокой мощностью и возможностью справляться с широким спектром бытовых задач.

Lifan имеет следующие характеристики:

  • четырёхтактный двигатель с одним чугунным цилиндром с системой воздушного охлаждения;
  • мощность до 6 л. с.;
  • внутренний вал с диаметром 20 мм.

Мотор может похвастаться повышенными показателями моторесурса, простотой в использовании. Работает не очень шумно, тратится небольшое количество масла. Ремонт двигателя вполне можно сделать своими руками.

Двигатель Субару

Subaru отлично подходит для выполнения работ повышенной сложности. Моторы имеют две модификации:

  1. Профессиональная эксплуатация. Это высокая степень надёжности и увеличенный моторесурс;
  2. Потребительская эксплуатация. Применение лишь для сезонных работ.

Субару – это высокая точность и продолжительные сроки эксплуатации, надёжность, экономичное потребление топлива, лёгкость и компактные размеры.

Двигатель Патриот

Отличительная черта агрегатов — имеется отдельная система смазки, которая позволила добиться высокого крутящего момента. Нет необходимости добавлять масло к топливной смеси.

Благодаря использованию лёгких сплавов увеличивается показатель манёвренности. Техника очень лёгкая, но это позволило ей остаться достаточно мощной. Мотоблоком легко управлять вне зависимости от условий.

Характеристики двигателя Патриот:

  • бензиновый четырёхтактный мотор;
  • две передние и две задние скорости;
  • бак с ёмкостью 3,6 литра;
  • рабочий объём – 198 куб/см.

Колея обработки почвы регулируется в зависимости от типа грунта и культур.

Но стоит отметить, что цена такого двигателя намного выше, по сравнению с другими моделями.

Двигатель Хонда

Honda – надёжные, стойкие, экологически чистые моторы для использования в работе мотоблоков Нева. Двигатель отличается высокой мощностью, экономичным расходом ресурсов и долгим временем эксплуатации без сбоев в работе.

Замена двигателя и комплектующих выполняется очень просто, поскольку запчасти поставляются многими поставщиками.

Хонда – это мощь, надёжность, безопасность и простое управление. Отличается манёвренностью и простотой в управлении. Надёжным четырёхтактным мотором потребляется топливо в минимальном количестве.

Какое масло залить в мотоблок Нева?

При обслуживании сельскохозяйственной техники нужно подбирать высококачественные материалы. Это касается и замены масла.

Подобранное смазывающее средство должно подходить под конкретную модификацию мотора. Выделяют следующие виды:

  • для двухконтактных двигателей;
  • для четырёхконтактных двигателей.

В зависимости от состава масла бывают полусинтетическими и синтетическими/минеральными. Выбор должен напрямую зависеть от сезона. Так, для зимнего времени больше подойдут синтетические. Также наоборот, для лета больше походят минеральные масляные средства.

Как правильно выставить зажигание

Работа любого устройства начинается с пуска двигателя и система зажигания должна работать не хуже, чем швейцарские часы.

Перед тем, как выставить зажигание на мотоблоке Луч, Дон, Хутер, Профи, Пахарь, Чемпион нужно, в первую очередь:

  1. Проверить свечи. Именно они являются основной причиной отказа этой системы. Также всегда рекомендуется иметь с собой запасную свечу, на тот случай, если манипуляции, очистка, не помогут. Что бы разобраться со свечой необходимо ее вывернуть и протереть электроды и удалить с них нагар.
  2. Далее необходимо выставить между ними зазор.
  3. Дальше наденьте угольник провода на свечу, а ее корпус надежно прижмите к цилиндру, его головке, при этом развернув ее в сторону от ее же отверстия, которое находится в головке цилиндра.
  4. Необходимо прокрутить коленчатый вал. С этим можно справиться с помощью стартового шнура. В исправной системе искра, которая проскакивает между электродами, должна быть светло-синего цвета. Если же она отсутствует, или имеет бело – желтый окрас, система неисправна.

В этом случае можно проверить зазор между статором и магнитным башмаком маховика, он должен быть от 0,1 до 0,15 миллиметра. После этих несложных манипуляций вы получите прекрасно работающий мотоблок «Луч». Установка зажигания на нем также проста, как и его настройка, поскольку оно состоит из нескольких деталей, которые соединяются наподобие деталей конструктора.

Все пазы разработаны таким образом, чтобы ничего нельзя было перепутать, вставить свечу не той стороной или неправильно подключить провода

После того как вами была произведена регулировка зажигания мотоблока «Луч», и эта его часть работает должным образом можно приступать к настройке следующего немаловажного узла двигателя

Технические характеристики

В техническом паспорте на мотоблоки «Луч» сообщается, что их длина составляет 150 см при ширине 60 и высоте 100 см. Масса конструкции достигает 100 кг. Устройство может ехать на скоростях 3,6-9 км/ч. Ширина колеи мотоблока равна 59 см, а клиренс — 33 см. «Лучи» способны взбираться на склон продольным наклоном 20 градусов. Для поперечного склона критическим значением являются 24 градуса.

Мотоблок имеет 2 передних и 2 задних передачи.

Важно: работающие должны обязательно носить беруши. Ведь громкость звука достигает 92 дБ. Культиватор для мотоблока имеет ширину от 72 до 113 см

Его диаметр составляет 36 см

Культиватор для мотоблока имеет ширину от 72 до 113 см. Его диаметр составляет 36 см.

Обслуживание и эксплуатация

Этот документ должен обязательно изучаться владельцами перед началом проведения работ. Инструкция по эксплуатации помогает понять деталировку мотоблока Луч, расположение его запчастей и правила проведения технических работ.

Чтобы устройство работало правильно, за ним необходимо ухаживать.

  • Следует проводить регулярную замену масла в соответствии с руководством по эксплуатации.
  • В двигатель рекомендуется лить масла М-10Г2к или М-10В2. Объем картера рассчитан на разовый залив 1 л. смазочного материала.
  • Замена моторного масла должна происходить в соответствии с руководством по эксплуатации.
  • В трансмиссию рекомендуется лить масла ТАД-17и или ТАП-15в.
  • Если вовремя не производить замену трансмиссионного масла, то будет издаваться большой стук из редуктора и его чрезмерный перегрев.
  • Рычаги управления необходимо смазывать Литолом-24 или Солидолом.

Первый пуск

Чтобы мотоблок Луч прослужил как можно дольше необходимо произвести правильное начало эксплуатации.

  • Если Вы купили машину с завода, то обязательно залейте моторное и трансмиссионное масло, а также бензин.
  • Нельзя сразу же приступать к полноценной эксплуатации оборудования. Сначала должна провестись обкатка. Она должна длиться около 5-7 часов. Во время обкатки детали устройства смазываются, притираются друг к другу и надежно становятся в пазы. Рекомендованная нагрузка на двигатель не должна превышать половину максимальной мощности.
  • Благодаря обкатке продлевается время работы устройства без поломок.

Основные неисправности

Отличительной особенностью мотоблоков Луч является ремонтопригодность и простота сборки.

Поэтому каждый владелец этого устройства должен знать причины основных неполадок и пути их ремонта.

Причины того, что мотор не запускается:

  1. Свеча зажигания не дает искру (проверьте ее состояние и соединительные провода);
  2. Приоткрылась воздушная заслонка;
  3. Уровень масла упал ниже минимальной отметки;
  4. Грязный или низкокачественный бензин;
  5. Бензин не поступает в карбюратор (следует проверить всю топливную систему).

Причины того что двигатель не выдает стабильную работу, периодически глохнет или выдает малую мощность:

  1. Заканчивается бензин в баке;
  2. В воздушный фильтр попала грязь;
  3. В топливный бак поступило большое количество пыли;
  4. Поршневые кольца пришли в негодность.

Причины чрезмерной вибрации от мотоблока Луч:

  1. Расшатались болтовые соединения;
  2. Навесное оборудование зафиксировано не полностью;
  3. Ослабился ремень натяжения.

Слабым местом мотоблока Луч является ременная передача. Она часто перетирается и выходит из строя.

Поэтому следует всегда иметь под рукой несколько запасных ремней на случай поломки. Перед покупкой ремня обязательно определите его правильный размер.

Это интересно: Обзор лучших мотоблоков Мотор Сич — распишем по пунктам

Инструкция по ремонту мотоблока Луч МБ 1

Мотоблок марки Луч МБ 1 хоть и является крайне надежным и неприхотливым, однако ему, как и любой другой установке, требуется своевременное обслуживание и ремонт. Рассмотрим основные рекомендации из руководства по эксплуатации мотоблока, которые позволяют продлить срок службы техники, а также поддерживать ее в постоянном рабочем ритме:

  • инструкция по работе с культиватором содержит советы по обязательной обкатке специальной техники;
  • сразу после покупки требуется проверить уровень расходных материалов, а также жидкостей для смазки;
  • как и на любом другом устройстве для обработки грунта, расходные материалы меняются по часам, а не километражу;
  • необходимо проводить как плановое ТО, так и комплексное техническое обслуживание мотоблока;
  • требуется менять детали только на оригинал либо качественный аналог, что существенно увеличивает ресурс работы;
  • не следует чрезмерно долго нагружать работой это устройство на завершающем этапе перед проведением технического обслуживания;
  • следует всегда следить за уровнем смазки во всех силовых элементах (трансмиссия, редуктор, а также двигатель).

Следует понимать, что спецтехника отличается специфичностью и не имеет чего-либо общего с обычными транспортными средствами. Именно поэтому сложные ремонтные работы лучше доверять специалистам. В процессе эксплуатации модели Луч МБ 1 следует использовать 92 бензин, а также изредка прочищать двигатель доливая топливо с большим октановым числом (95 бензин).

Устройство

Мотоблок МБ 1 был очень популярен в свое время, а именно, в восьмидесятых – девяностых годах прошлого века.

Тогда рынок спецтехники, если таковым его можно назвать, был наполнен продукцией советских заводов, среди продукции которых техника «Луча» считалась одной из лучших в своем роде. Мотоблок «Луч» МБ 1 уверенно конкурировал с аналогичным мотоблоком «Нивой».

Он исправно выполнял свою основную функцию – обработка поля или огорода, перевозка грузов: урожая, дров, стройматериалов. Именно тогда началось распространение самодельных прицепов, и устоялась тенденция к превращению этих мотоблоков в минитракторы.

Хоть и технические характеристики «Луч» МБ 1 во многом уступают современным мотоблокам, во время пика его распространения они были на высоте – масса устройства в собранном виде равняется ста килограммам, скорость от 3,6 до 9 километров в час, на ровной трассе, груженый, он стабильно выдает 8-99 километров в час.

Разгон до сотни, в принципе возможен, но только в очень специфичных условиях, которые вряд ли кто-нибудь воссоздавал. Расход топлива 1,5-2 литра в час, объем топливного бака 3,6 литра, поэтому опытные водители всегда имеют про запас канистру с топливом.

Большой его плюс в том, что в двигатель не требуется постоянная заливка масла – достаточно своевременного ТО, по необходимости. Мотоблок достаточно легок в управлении – больших физических усилий этот процесс не требует.

Минимальное пространство, необходимое для разворота имеет радиус всего 1100 миллиметров. Движение мотоблока – плавное, благодаря цепному редуктору с клиноременной передачей, переключение передач происходит мягко, без рывков.

Более подробно о мотоблоке Луч МБ1 смотрите на видео:

Трансмиссия мотоблока достаточно надежна, имеет два передачи вперед и две назад, а достаточно мощный для такого изделия двигатель – 5 лошадиных сил, обеспечивает хорошую тягу и стабильную скорость. Высокие показатели проходимости и сцепления с почвой достигнуты за счет пневматических шин с большим протектором.

Также МБ 1 удобен для транспортировки благодаря быстросъемным рулю и колесам. Что же касается возможных неполадок, возникновение которых неизбежно в процессе эксплуатации любой техники, тем более изготовленной еще во времена Советского Союза, ремонт мотоблока «Луч» не станет серьезной проблемой.

За все годы, что его используют фермеры, дачники и владельцы хозяйств, накопилось большое количество информации касательно быстрого, недорогого и надежного ремонта. Благодаря опыту его владельцев, которые нашли все причины возникновения неполадок, вы сможете без лишних затрат отремонтировать ваш мотоблок «Луч».

Неисправности, насколько серьезными бы они не казались, можно устранить в домашней мастерской, с помощью самого обычного инструмента, не прибегая к помощи специалистов. Единственное, что требуется от вас – диагностировать поломку как можно точнее, а далее дело за малым.

Устройство мотоблока «Луч МБ-1»

Конструктивно данный мотоблок состоит из следующих основных частей: двигателя; механизма сцепления; редуктора; рукояток с органами управления; двух ошинованных колёс (либо четырёх культиваторов). О двигателе подробности – далее по тексту. механизм сцепления предназначен для передачи энергии крутящего момента коленчатого вала от двигателя к редуктору и состоит из двух ремней; шкива переднего хода; шкива заднего хода; ведущего шкива; шкива редуктора, тяг; рычагов переднего хода и заднего хода, и пружин.

Редуктор предназначен для изменения передаточного отношения и передачи энергии вращения от шкива редуктора к колёсам и рабочему оборудованию. Редуктор цепной состоит из двух половин корпуса; цепей; вала переключения; ручки переключения; трёх блоков звездочек и выходного вала.

Органы управления, расположенные на рукоятках, используются для изменения режимов работы двигателя и направления движения мотоблока. Они состоят: собственно, из руля; рычага управления мотором; ручки переключения передач. Руль крепится четырьмя болтами к угольникам редуктора, и он снабжён регулировкой по высоте.

На правой ручке руля винтом крепится рычаг управления двигателем, который тросом через рычаг и пружину соединяется с дроссельной заслонкой регулятора. На левой ручке руля, сверху, установлен рычаг переднего хода, который через тягу, цепочку и пружину соединяется со шкивом переднего хода. А снизу, на этой же левой рукоятке, установлен рычаг заднего хода, который через цепочку, тягу и пружину соединён с рычагом, на котором установлен шкив заднего хода. Трансмиссия обеспечивает работу на 2-х передних и 2-х задних передачах.

Колёса на мотоблоках «Луч МБ-1» бывают как пневматические, так и из литой резины, размер – 4,00×10″. Наружная часть протектора, чаще всего, выполнена в виде традиционной «ёлочки», и при установке на мотоблок таких колёс их нужно ставить углами вперёд. А для получения наилучших результатов при пахоте, окучивании и выкапывании корнеплодов есть смысл заменить резиновые колёса на металлические, с грунтозацепами. Вместо колёс на выходной вал редуктора можно устанавливать культиватор.

О редукторе и электростартере

Редуктор отличается увеличенным передаточным отношением, что способствует улучшению тягово-сцепного качества мотоблока. На руле имеется рычаг переключения, что, по мнению потребителей, удобно при эксплуатации техники в качестве транспортного средства. Мотоблок этой марки представлен несколькими модификациями. Одна из них — «ФС/МБ1-ФС Премиум». Эта техника имеет электростартер, питающийся от аккумулятора и генератора на двигателе. Эта особенность позволяет облегчить запуск и дает возможность использовать фару в ночное время. Для того чтобы завести агрегат, дергать ручной стартер на этом устройстве нет необходимости, нужно лишь повернуть ключ зажигания.

Двигатели KASEI / МОТОТЕХНИКА НЕВА

Бензиновые двигатели KASEI представлены на нескольких моделях мотокультиваторов и мотоблоков «НЕВА». Данные ДВС производятся на китайском заводе, который ранее выпускал хорошо известные в России двигатели SUBARU серии EX. В 2020 году эти моторы получили новое название «МОТОТЕХНИКА НЕВА», а также поменяли цвет с черного на голубой.

  • Двигатель Kasei 168F
  • Двигатель Kasei 168FA
  • Двигатель Мототехника НЕВА DM163
  • Двигатель Мототехника НЕВА DM196

Бензиновые движки KASEI 168F (ныне — МОТОТЕХНИКА НЕВА DM163) представлены на мотокультиваторах МК70 и МК100Р. Моторы KASEI 168FA (ныне — МОТОТЕХНИКА НЕВА DM196) оснащают мотоблок МБ Компакт, а также МБ2 КС. Изделия по техническим характеристикам являются типичными представителями силовых агрегатов для бытового использования (моторесурс — 800 часов). Двигатель KASEI 168F, поставленный на мотокультиватор, при работе в 30 часов в год прослужит 25 лет. Если установить мотор 168FA на мотоблок, то он проработает 11 лет (если техника будет в эксплуатации 100 часов в год).

Какое масло выбрать для бензинового двигателя

В руководствах по эксплуатации ДВС, установленных на мотоблоках и мотокультиваторах, перечисляются подходящие для них моторные масла. Для удобства мы объединили данную информацию в общую таблицу. Важными параметрами при выборе масла являются классификация по API и индекс вязкости. Для мототехники «НЕВА» лучше покупать оригинальное моторное масло в магазинах дилерской сети. Жителям Санкт-Петербурга и Ленобласти мы предлагаем посетить наш фирменный магазин.Таблица применяемости моторных масел

Наименование двигателейМоторное масло
Классификацияпо APIИндекс вязкостиТип маслаПрименяемость
1 Briggs&Stratton RS750 RS950 I/C 6.0 I/C 10.0 VanguardSF, SG, SH, SJ и вышеSAE30минеральноеот 4°С до 38°С (при температуре ниже 4°С использование этого масла может привести к проблеме при запуске)
10W-30полусинтетическоеот -18°С до 38°С (использование масла при температуре выше 27°С может привести к повышенному расходу масла)
5W-30полусинтетическоеот -30°С до 4°С
5W-30синтетическоеот -30°С до 38°С
Vanguard 15W-50синтетическоеот -7°С до 50°С (только для двигателей Briggs&Stratton Vanguard, I/С 10,0)
2 Yamaha MX175 MX200 MX250 MX300SE и выше10W-30 10W-40полусинтетическоеот -20°С до 40°С
3Honda GX200 GX270SJ, SL или аналогичноеSAE30минеральноеот 10°С до 40°С
10W-30полусинтетическоеот -20°С до 40°С
5W-30полусинтетическоеот -30°С до 0°С
15W-40минеральноеот -15°С до 40°С (только для двигателя GX200)
4Honda GP160 GP200SE или выше10W-30полусинтетическоеот -5°С до 40°С
SAE30минеральноеот 10°С до 40°С
5Kasei (Мототехника НЕВА) 168F (DM163) 168FA (DM196)SG, SF или вышеSAE30минеральноеот 10°С до 32°С
10W-30полусинтетическоеот -20°С до 38°С
10W-40полусинтетическоеот -20°С до 40°С
15W-40минеральноеот -15°С до 40°С

Характерные особенности устройства

мотоблок «Луч»Мотоблок МБ 5040 «Луч», конечно, весьма далек от идеала. Хотя, все модификации данного мотоблока от него далеки. Доработок требуют многие детали, как например глушитель, который его владельцы, со временем меняют на более тихий – шум во время работы действительно порядком мешает.

Некоторые небольшие, но очень важные детали изготовлены из не самых крепких материалов – шатуны из дюраля могут быстро выйти из строя и прервать полевые работы, которые полностью зависят от мотоблока. Но и позитивных моментов в работе этой техники не меньше.

Ее низкая стоимость, благодаря которой «Луч» и подобные ему мотоблоки Кайман, Техас, Прораб, Викинг, Форза, Садко выигрывают у более дорогой современной техники, сразу привлекает к себе внимание. Изготовленные по ГОСТу, эти мотоблоки крепки как сталь, ведь изготовлены, как ни странно, из стали и достаточно крепкой и качественной – небольшой и не самый мощный МБ 1, при необходимости, может справиться с грузом весом до 900 килограмм

Изготовленные по ГОСТу, эти мотоблоки крепки как сталь, ведь изготовлены, как ни странно, из стали и достаточно крепкой и качественной – небольшой и не самый мощный МБ 1, при необходимости, может справиться с грузом весом до 900 килограмм.

Урал с китайским двигателем

У многих владельцев уральских мотоблоков не хватает мощности стандартного силового агрегата. Зато часто используют китайские двигатели или другие импортные двигатели. Китайский двигатель

установлен на стандартной раме через дополнительные поперечные элементы. Поперечные элементы крепятся к раме сваркой или болтами. Импортные силовые агрегаты имеют повышенную скорость коленчатого вала, поэтому использование самодельных шкивов в муфте нужно.

Увеличена мощность силового агрегата расширяет возможности для самостоятельной модификации. Оборудование способно работать зимой с установленным поворотным снегоуборщиком.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
