Кинематическая схема станков и механизмов

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на
следующие межгосударственные стандарты:

ГОСТ
2.051-2006 Единая система конструкторской документации. Электронные
документы. Общие положения

ГОСТ 2.303-68
Единая система конструкторской документации. Линии

ГОСТ
2.701-2008 Единая система конструкторской документации. Схемы. Виды и типы.
Общие требования к выполнению

Примечание – При
пользовании настоящим стандартом целесообразно проверить действие ссылочных
стандартов в информационной системе общего пользования – на официальном сайте
Федерального агентства по техническому регулированию и метрологии в сети
Интернет или по ежегодно издаваемому информационному указателю «Национальные
стандарты», который опубликован по состоянию на 1 января текущего года, и по
соответствующим ежемесячно издаваемым информационным указателям, опубликованным
в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании
настоящим стандартом следует руководствоваться заменяющим (измененным)
стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором
дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Область применения

Для понимания взаимосвязей отдельных деталей в полной структуре агрегата составляются кинематические схемы. На них отображают последовательность передачи различных видов перемещения деталей: вращательного или поступательного движения. Например, можно последовательно проследить передачу вращения от электродвигателя через передаточные звенья к конечному устройству.

Например, кинематическая схема токарного станка наглядно показывает, как передаётся вращательное движение якоря двигателя, к редуктору и к исполнительному механизму (передней бабке). На ней отображается путь поступательного движения подачи заготовки и режущего инструмента. На каждой схеме все детали машин объединены в единый стройный механизм.

Подобные схемы позволяют понять принцип работы самых сложных механизмов. К таким системам относится газораспределительный механизм (ГРМ) двигателей внутреннего сгорания. При рассмотрении системы сжатия педального механизма можно определить физические параметры каждого элемента, величину и направление сил действующих на них.

Важное значение имеют подробные кинематические схемы, составленные для комплексных обрабатывающих центров. Схемы механизмов типа бипод обладают гибридной кинематической структурой

Они объединяют: станину, механизмы параллельной кинематики, систему удержания заготовок и подачи режущего инструмента. Механизм подачи инструмента специальный многоцелевой механизм для содержания различного режущего инструмента и подачи его в необходимое время к поверхности заготовки для осуществления обработки поверхности.

Конструкция коробки подач токарно-винторезного станка 16К20

Коробка подач станка – унифицированный узел и является типовой конструкцией закрытой коробки с передвижными блоками.

Связь шпинделя и суппорта станка для обеспечения оптимального режима резания осуществляется с помощью механизма подач, состоящего из реверсирующего устройства (трензеля) и гитары, которые осуществляют изменение направления и скорости перемещения суппорта.

Коробка подач закреплена на станине ниже шпиндельной (передней) бабки и имеет несколько валов, на которых установлены подвижные блоки зубчатых колес и переключаемые зубчатые муфты. В правом положении муфты получает вращение ходовой винт, а в левом ее положении (как показано на рисунке) через муфту обгона вращается ходовой вал.

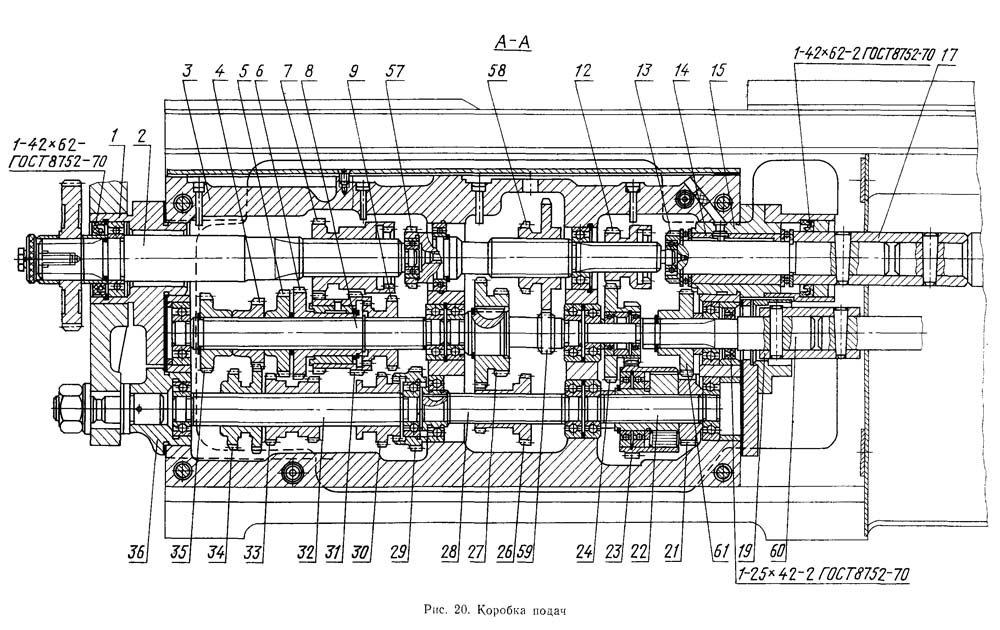

Чертеж коробки подач токарного станка 16к20

Схема коробки подач токарного станка 16к20

Регулировка коробки подач станка 16К20

При ремонте станка особое внимание следует обратить на правильность монтажа механизма переключения зубчатых колес, смонтированного на плите 38, которая крепится к корпусу 3, коробки подач. Во избежание нарушения порядка сцепления зубчатых колес коробки подач при сборке нужно совместить риски, нанесенные на шестернях 51 и 52

Виды электрических схем

При разнесенном способе представления допускается к номеру добавлять условный номер изображений части элемента или устройства, отделяя его точкой. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами.

В — Токоведущая или заземляющая шина. Есть замыкающий, размыкающий, переключающий контакты. Различие — положение черты на изображении клавиши.

I — Ответвления. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне. Условные графические изображения на основании ГОСТ D — контакты коммутационных приборов:. Их изображения отличаются тем, что кружки закрашены. Читаем принципиальные электрические схемы

Нормативные документы

УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента.

Допускается отделять такие элементы друг от друга штриховой линией черт.

Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. При выпуске на изделие установку нескольких схем определенного вида и типа в виде самостоятельных документов допускается в наименовании схемы указывать название функциональной цепи или функциональной группы например, схема электрическая принципиальная привода, схема электрическая принципиальная цепей питания; схема гидравлическая принципиальная привода, схема гидравлическая принципиальная смазки, схема гидравлическая принципиальная охлаждения. Переключатель однополюсный шестипозиционный с безобрывным переключателем 3.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.

2 Нормативные ссылки

Применение на схемах тех или иных УГО определяют правилами выполнения схем определенного вида и типа. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах.

Порядок следования меток определяет логический уровень разрешающего сигнала: первая функция осуществляется при LOG1, вторая — при LOG0. Если одинаковые элементы или устройства находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, в которых находятся эти элементы или устройства см.

Примечания к пп. Обязательными являются только метки открытого выхода и выхода с тремя состояниями.

Расстояние между соседними параллельными линиями взаимосвязи должно быть не менее 3,0 мм. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Схематическое изображение плавкого предохранителя. Как нарисовать розетки, выключатели и лампы на плане квартиры.

Область применения

Для понимания взаимосвязей отдельных деталей в полной структуре агрегата составляются кинематические схемы. На них отображают последовательность передачи различных видов перемещения деталей: вращательного или поступательного движения. Например, можно последовательно проследить передачу вращения от электродвигателя через передаточные звенья к конечному устройству.

Например, кинематическая схема токарного станка наглядно показывает, как передаётся вращательное движение якоря двигателя, к редуктору и к исполнительному механизму (передней бабке). На ней отображается путь поступательного движения подачи заготовки и режущего инструмента. На каждой схеме все детали машин объединены в единый стройный механизм.

Подобные схемы позволяют понять принцип работы самых сложных механизмов. К таким системам относится газораспределительный механизм (ГРМ) двигателей внутреннего сгорания. При рассмотрении системы сжатия педального механизма можно определить физические параметры каждого элемента, величину и направление сил действующих на них.

Важное значение имеют подробные кинематические схемы, составленные для комплексных обрабатывающих центров. Схемы механизмов типа бипод обладают гибридной кинематической структурой

Они объединяют: станину, механизмы параллельной кинематики, систему удержания заготовок и подачи режущего инструмента. Механизм подачи инструмента специальный многоцелевой механизм для содержания различного режущего инструмента и подачи его в необходимое время к поверхности заготовки для осуществления обработки поверхности.

кинематическая схема — это… Что такое кинематическая схема?

кинематическая схема кинематическая схема —

Тематики

энергетика в целом

Справочник технического переводчика. – Интент. 2009-2013.

• кинематическая система координат
• кинематическая схема механизма

Смотреть что такое «кинематическая схема» в других словарях:

• КИНЕМАТИЧЕСКАЯ СХЕМА — схема, на к рой с помощью условных обозначений изображаются звенья механизма и кинематические пары с указанием размеров, необходимых для кинематич. анализа (см. Кинематика) … Большой энциклопедический политехнический словарь
• кинематическая схема механизма — Структурная схема механизма с указанием размеров звеньев, необходимых для кинематического анализа механизма. [Сборник рекомендуемых терминов. Выпуск 99. Теория механизмов и машин. Академия наук СССР. Комитет научно технической терминологии. 1984… … Справочник технического переводчика
• кинематическая схема механизма — kinematic diagram of a mechanism Схема механизма, выполненная в масштабе. Шифр IFToMM: Раздел: СТРУКТУРА МЕХАНИЗМОВ … Теория механизмов и машин
• кинематическая схема механизма — Графическое изображение механизма с применением условных обозначений звеньев и кинематических пар и указанием размеров, необходимых для кинематического анализа механизма … Политехнический терминологический толковый словарь
• Принципиальная кинематическая схема — Кинематическая схема револьверной головки токарного станка При … Википедия
• Кинематическая пара — подвижное сопряжение двух твёрдых звеньев, налагающее ограничения на их относительное движение условиями связи. Каждое из условий связи устраняет одну Степень свободы, то есть возможность одного из 6 независимых относительных движений в… … Большая советская энциклопедия
• пусковая система — Рис. 1. Схема воздушной пусковой системы многодвигательного самолёта. пусковая система газотурбинного двигателя совокупность устройств, предназначенных для принудительной раскрутки ротора газотурбинного двигателя при его запуске. П. с.… … Энциклопедия «Авиация»
• пусковая система — Рис. 1. Схема воздушной пусковой системы многодвигательного самолёта. пусковая система газотурбинного двигателя совокупность устройств, предназначенных для принудительной раскрутки ротора газотурбинного двигателя при его запуске. П. с.… … Энциклопедия «Авиация»
• Манипулятор — Кинематическая схема одноручного манипулятора с пятью степенями свободы. Стрелками показаны направления возможных перемещений звеньев. МАНИПУЛЯТОР, 1) управляемый механизм, повторяющий движения (действия, манипуляции) руки человека при… … Иллюстрированный энциклопедический словарь
• Делительная головка — приспособление для станков (главным образом фрезерных), позволяющее периодически поворачивать обрабатываемое изделие на равные и неравные доли оборота. Различают Д. г. механические (в том числе простые и универсальные) и оптические.… … Большая советская энциклопедия

technical_translator_dictionary.academic.ru

Кинематическая схема привода

В любом приводе все элементы, связанные между собой, оказывают определенное влияние друг на друга

То есть изучения движения только одного звена будет недостаточно, важно учитывать и их взаимное влияние. Для этого все силы в конструкции приводят к единой точке, как правило, это вал двигателя

Кинематическую схему привода называют эквивалентной, а параметры — приведенными.

Схемы этого оборудования состоят из таких основных элементов, как:

• электродвигатель;
• открытая передача;
• редуктор;
• приводной вал машины;
• муфта.

Это классический состав кинематической схемы, некоторые элементы могут отсутствовать.

Как читать кинематические схемы станков

Для того, чтобы научиться читать кинематические схемы, необходимо знать обозначения отдельных элементов и научиться понимать взаимодействие отдельных составляющих. В первую очередь изучим наиболее обозначения наиболее распространенных элементов, условные обозначения на кинематических схемах представлены в ГОСТ 3462-52.

Обозначение подшипников на схемах

Обозначение подшипника зависит от его типа.

Подшипник скольжения изображается в виде обычных скоб-опор. Если подшипник упорный опоры изображаются под углом.

Шариковые подшипники на кинематических схемах станков изображаются следующим образом.

Шарики в подшипниках условно изображены в виде круга.

Читать также: Индуктивное сопротивление единица измерения

В условных изображениях роликовых подшипников ролики показаны в виде прямоугольников.

В кинематических схемах изображаются различные типы соединений валов и деталей.

Муфты на кинематической схеме

Условное обозначенние муфты зависит от ее типа, наиболее распространенные из них:

Обозначения односторонних муфт на кинематических схемах станков показано на рисунке.

Обозначение двусторонней муфты можно получить зеркально отобразив по горизонтали схему односторонней.

Основные положения

Имеющиеся в проекте даже небольшие скосы острых граней в обязательном порядке должны быть указаны в технической документации в случае, если подобное сглаживание несет функциональное значение. Однако зачастую в этом нет необходимости, так как по ЕСКД (Единая система конструкторской документации) все острые кромки, образованные в результате изготовления и контактирующие с человеком, должны быть притуплены. В зависимости от масштаба и особенностей узла, возможно показать фаску несколькими способами.

Обычно фаска на чертеже обозначается с помощью размерных линий, использование для этого контурных или осевых запрещается стандартами ГОСТ.

Главным критерием является возможность удобного чтения, чтобы при изготовлении не возникло сомнений, к какому узлу относится параметр. При этом обязательно указывается два числовых значения: первое — ширина скоса в мм, второе — величина угла относительно главной оси всего механизма или отдельного элемента. При изображении симметричных фасок под одинаковым углом на одной детали, возможно отдельно указать первое значение, а второе изобразить величиной тупого угла, который они образуют. Часто используется обозначение фаски на чертеже двумя линейными размерами, каждый из которых указывает величину среза в разных плоскостях.

Обозначение фаски на чертеже согласно ГОСТ производится стандартным шрифтом и только на одном виде, дублирование на других проекциях не требуется. При этом с главной стороны наносятся размеры внешних фасок, а внутренние указываются только на разрезе.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Кинематическая схема привода

В любом приводе все элементы, связанные между собой, оказывают определенное влияние друг на друга

То есть изучения движения только одного звена будет недостаточно, важно учитывать и их взаимное влияние. Для этого все силы в конструкции приводят к единой точке, как правило, это вал двигателя. Кинематическую схему привода называют эквивалентной, а параметры – приведенными

Кинематическую схему привода называют эквивалентной, а параметры – приведенными.

Схемы этого оборудования состоят из таких основных элементов, как:

• электродвигатель;
• открытая передача;
• редуктор;
• приводной вал машины;
• муфта.

Это классический состав кинематической схемы, некоторые элементы могут отсутствовать.

Виды и типы схем в электрике

В электрических схемах и чертежах насчитывается сотни символов, которые разделяются на:

• принципиальные;
• принципиально-монтажные;
• монтажные.

В электрике и автоэлектрике широкое применение имеют электрические схемы для различных целей:

• плановое техническое обслуживание;
• переоборудование авто (установка дополнительного оборудования, к примеру, газового);
• устранение дефектов при работе сети освещения, сигнализации, систем безопасности.

Электросхемы классифицируются следующим образом:

1. Структурная. Дает представление о принципе работы электроустановки автомобильного агрегата. По направлению стрелок определяется последовательность работы узла в целом.
2. Функциональная. Показывает не только принцип устройства, но и указывает какие элементы установлены.
3. Принципиальная. Поясняет принцип работы распределительных сетей, автомобильной сети, систем безопасности.
4. Монтажная. Показывает схематичность установки и размещения оборудования (розеток, выключателей, светильников, систем освещения автомобиля и т. д.).
5. Объединенная (принципиально-монтажная). В данной схеме описывается место установки и принцип работы оборудования.

Чтение кинематических схем

Система отечественных стандартов определяет перечень и правила обозначения каждой используемой детали. Таких изображений существует более двух сотен.Все знаки располагаются с соблюдением последовательности передачи движения от элемента к элементу. Они имеют своё графическое изображение. Например, подшипники качения и скольжения обозначаются двумя параллельными линиями заданной толщины. Муфта отображается в виде системы зубьев, которые входят в зацепление. В зависимости от применяемого знака, можно определить, какая муфта изображена: предохранительная или кулачковая.

Для станков, вал обозначается длиной сплошной линией, на котором располагаются различные элементы. Обозначение червячной передачи позволяет определить направление передачи обоих видов движений: поступательного и вращательного.

Чтение названий осуществляется на основании принятых наименований.Каждое имеет свою аббревиатуру. Она состоит из одной заглавной буквы и одной цифры. Вид обозначается заглавными буквами, например,К – кинематические, Г – гальванические. Тип цифрами, например, 1 – структурные, 2 – функциональные, 3 – принципиальные. Более подробный перечень таких обозначений можно найти в соответствующих таблицах. Таким образом, название может состоять из нескольких обозначений: ЭЗ – это схема электрическая принципиальная; К3 – кинематическая принципиальная.

Электрические схемы для авто своими руками

В каждом автомобиле завод изготовитель оставляет недоработки, которые обнаруживаются в течение времени. Основным недостатком машин является отсутствие контроля бортовой сети.

Есть 2 варианта решения проблемы:

1. Купить радиокомпоненты и собрать автосхему контроля бортовой сети самостоятельно.
2. Купить готовый прибор, установить в приборную панель и правильно подключить к бортовой сети. Индикатор подсоединяется согласно приведенной схеме. Понадобится несколько метров монтажного провода и инструмент.

Контроль бортовой сети автомобиля

Также к доработке можно отнести схему подключения противотуманных фар, которая довольна проста для начинающего автоэлектрика:

1. В первую очередь необходимо установить сами фары.
2. Установить кнопку включения на панели управления, а также релейную аппаратуру.
3. Выполнить монтаж согласно схеме, соблюдая полярность подключения, которое следует производить при отключенной клемме аккумулятора. Обязательно необходимо установить предохранитель согласно указанной схеме.

Загрузка …

Кинетическая схема других механизмов

Кинематика — наука, изучающая различные конструкции, поэтому для любого типа оборудования схема своя. Рассмотрим чертеж наиболее часто встречаемого агрегата — станка. Конечно, существует целый ряд других механизмов, и на изучение их схем может уйти масса времени. Изображения сложных конструкций более детально рассматриваются учеными, механиками и любителями кинематики.

Станок — простой пример механизма, который приводится в действие благодаря определенным силам. Исполнительными органами конструкции являются: стол, суппорт, шпиндель и другие детали. Цепи кинематики станка состоят из различных передач, которые размещены в определенной последовательности. Кинематические схемы передач могут иметь в своем составе ременные, зубчатые или червячные механизмы. На чертеже все элементы обозначаются специальными знаками, которые прописаны в ГОСТе 3462-61. Кинематическая схема станка обязательно включает в себя шаги ходовых винтов, модули захода червяков, число оборотов двигателей, мощность и т. д.

Современное оборудование имеет не только механические передачи, зачастую применяют гидравлические или пневматические устройства, и, соответственно, в паспортах станков можно встретить не кинематические схемы, а комбинированные пневмогидравлические или электрические.

Современный мир машин и деталей огромен, существуют тысячи разнообразных механизмов и элементов. Однако каждый механический агрегат имеет свою кинематическую схему, будь то кран, подвеска автомобиля, металлорежущий станок или буровая вышка. Кинематические чертежи и конструкторские описания помогают разобраться со структурой и составом механизмов, облегчают процесс изучения движения элементов и звеньев в цепи. Благодаря таким схемам и науке кинематике в целом научно-технический прогресс не стоит на месте, появляются все более совершенные механизмы, станки и агрегаты, которые активно входят в нашу с вами жизнь.

1 Область применения

Настоящий стандарт устанавливает правила выполнения кинематических схем изделий всех отраслей промышленности. На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие выполнение кинематических схем изделий конкретных видов техники с учетом их специфики.

4.1 Правила выполнения принципиальных схем

4.1.1 На принципиальной схеме изделия должна быть представлена вся совокупность кинематических элементов и их соединений, предназначенных для осуществления, регулирования, управления и контроля заданных движений исполнительных органов; должны быть отражены кинематические связи (механические и немеханические), предусмотренные внутри исполнительных органов, между отдельными парами, цепями и группами, а также связи с источником движения.

4.1.2 Принципиальную схему изделия изображают, как правило, в виде развертки (см. приложение А).

Допускается принципиальные схемы вписывать в контур изображения изделия, а также изображать в аксонометрических проекциях.

4.1.3 Все элементы на схеме изображают условными графическими обозначениями (УГО) или упрощенно в виде контурных очертаний.

Примечание — Если УГО стандартами не установлено, то разработчик выполняет УГО на полях схемы и дает пояснения.

4.1.4 Механизмы, отдельно собираемые и самостоятельно регулируемые, допускается изображать на принципиальной схеме изделия без внутренних связей.

Схему каждого такого механизма изображают в виде выносного элемента на общей принципиальной схеме изделия, в которое входит механизм, или выполняют отдельным документом, при этом на схеме изделия помещают ссылку на этот документ.

4.1.5 Если в состав изделия входит несколько одинаковых механизмов, допускается выполнять принципиальную схему для одного из них в соответствии с требованиями раздела 6, а другие механизмы — изображать упрощенно.

4.1.6 Взаимное расположение элементов на схеме кинематической должно соответствовать исходному, среднему или рабочему положению исполнительных органов изделия (механизма).

Допускается пояснять надписью положение исполнительных органов, для которых выполнена схема.

Если элемент при работе изделия меняет свое положение, то на схеме допускается показывать его крайние положения тонкими штрихпунктирными линиями.

4.1.7 На схеме кинематической, не нарушая ясности схемы, допускается:

— переносить элементы вверх или вниз от их истинного положения, выносить их за контур изделия, не меняя положения;
