Советы мастеров
При проведении работ профессионалы советую обратить внимание на следующие особенности. Их делят на три категории:
- предварительный (подготовительный) этап;
- этап проведения работ;
- соблюдение техники безопасности.
На первом этапе необходимо:
- выбрать необходимое оборудование (станок, электрическую или ручную дрель), в зависимости от существующих возможностей;
- на основании стандартов и сплавочной литературы определить режимы резания и допустимые виды свёрл для проведения будущей операции;
- выбрать инструмент для разметки (если такого нет в наличии, изготовить самому);
- подобрать устройство фиксации дрели.
Предварительный этап должен заканчиваться проверкой надёжности крепления сверла и заготовки. Если применяется фиксатор дрели, следует проверить его надёжность.
Работы по сверлению отверстий должны производиться в строгой последовательности с составленной технологической картой или техническим процессом
Особое внимание следует обратить:
- сверло к месту будущего отверстия необходимо подводить только после того, как оно набрало заданную скорость вращения;
- извлекать сверло следует только в процессе его вращения (желательно на минимальных оборотах, если существует возможность изменения скорости вращения);
- следить за процессом резания (например, если режущая кромка не выполняет операцию сверления, следовательно, материал сверла мягче материала заготовки);
- для сверления не сквозных отверстий необходимо предусмотреть фиксатор или метку, позволяющую определить глубину прохода в материале;
- при работе на станках, оснащёнными ЧПУ, необходимо осуществлять контроль над последовательностью проводимых операций.
Важным элементом при проведении сверлильных работ является соблюдение техники безопасности. Она предполагает соблюдение следующих правил:
- обеспечение надёжности крепления всех элементов конструкции;
- организацию условий отведения образовавшейся стружки;
- соблюдение температурного режима (не допущения перегрева сверла и заготовки);
- применение специальной одежды и средств защиты (рук, глаз, открытых участков тела);
- на одежде не должно быть свободно свисающих элементов;
- длинные волосы должны быть заправлены в головной убор (это предотвратит возможность их наматывания на вращающиеся элементы станка).
Применения советов профессионалов позволит качественно выполнить операцию сверления и получить отверстия высокой степени точности на местах, указанных в конструкторской документации.
ТОП 10 столярных шаблонов для домашнего мастера с АлиЭкспресс
Добрый день, уважаемые читатели!
Для любого домашнего мастера шаблоны (кондукторы) для сверления могут стать отличным подспорьем в работе. С шаблонами работа идет быстрее, а соединения получаются более точными. Что как следствие ведет к снижению брака. Шаблоны можно изготовить самостоятельно под какое-то конкретное изделие или тип соединения. Что в общем-то и приходится делать для нестандартных изделий. Однако, для типовых соединений или операций вполне можно обойтись готовыми решениями шаблонов заводского изготовления.
пример простейшего самодельного шаблона для разметки под сверление
Вот несколько примеров таких кондукторов, которые доступны к заказу:
1. Шаблон для врезания вкладных петель
Кондуктор предназначен для сверления глухих отверстий под установку вкладных петель. При помощи подобного шаблона можно здорово сэкономить время на этой операции. Особенно актуально при большом объеме работы, например, при изготовлении кухонного гарнитура. В комплект входит все необходимое, в том числе сверло Форстнера 35мм – стандартный размер вкладных мебельных петель. Цена набора около 1600 рублей.
2. Кондуктор для установки ручек
Предназначен для максимально точной установки любых мебельных ручек. В комплект входят два сверла с ограничителями глубины сверления. Цена набора около 3000 рублей.
3. Устройство для установки выдвижных ящиков
В комплект входят два приспособления для монтажа направляющих для выдвижных мебельных ящиков: для правой и левой стороны. Цена около 2500 рублей.
4. Кондуктор для сверления под шканты
Это приспособление поможет вам точно сделать отверстия для соединения на шканты или эксцентриковую стяжку (минификс). Таким образом, может быть полезно при работе с мебельным щитом и ЛДСП. Цена набора около 2000 рублей.
5. Кондуктор для сверления
Обладает более широкими возможностями, чем предыдущий вариант. В комплекте сверла 6, 8, 10мм, а также линейка. Цена около 4000 рублей.
6. Кондуктор для соединения саморезами под углом
Данный вид соединения саморезами еще называют «на косой шуруп». Диаметр сверла 9,5мм – подойдет для стандартных саморезов. Цена набора около 2000 рублей.
7. Еще один кондуктор для соединения саморезами под углом
Отличие от предыдущего варианта в том, что при помощи этого шаблона также есть возможность сверлить отверстия под прямым углом. Также он более прост в использовании за счет наличия ручки – не всегда есть необходимость закреплять его струбциной. Сверло также диаметром 9,5мм. Цена набора около 1200 рублей.
8. Вариант шаблона для соединения на косой шуруп с зажимом
Наилучшим образом подойдет для заготовок небольшого размера. Есть возможность быстрой фиксации встроенным зажимом. Цена около 4500 рублей.
9. Самоцентрирующийся шаблон для сверления
Простое приспособление для сверления в торце детали. Под диаметры сверла 6, 8 и 10мм. Сами сверла в комплект не входят. Цена около 3000 рублей.
10. Шаблон для разметки и сверления
Удобный шаблон для разметки и засверливания отверстий. Цена около 1300 рублей.
11. Как бонус – струбцина
Быстрозажимная струбцина такого типа — отличное дополнение к большинству описанных выше шаблонов. Цена около 1000 рублей.
В заключение, напомню, что в сегодняшней реальности АлиЭкспресс не всегда способен гарантировать самую низкую цену на некоторые категории товаров. В частности, цены на некоторые из вышеописанных шаблонов, на мой взгляд, высоковаты. Перед покупкой конкретного кондуктора на АлиЭкспресс не поленитесь проверить цену на него у официального представителя в вашем регионе крупных производителей подобных приспособлений (например, обратитесь к официальным продавцам фирм Kreg или Wolfcraft). Вполне может быть, что вам удастся приобрести необходимый шаблон дешевле, быстрее и с гарантией качества от официального поставщика.
Всем удачи в ремесле!
Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!
Общайтесь и задавайте вопросы автору блога !
Особенности применения в мебельной промышленности
Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.
А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.
В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:
- на серийном производстве;
- при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
- кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.
Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.
При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.
Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.
Виды
Кондукторы или шаблоны для сверления бывают нескольких видов – в зависимости от особенностей их использования, конструкции и сферы применения.
По предназначению
По сфере использования кондукторы бывают:
- Мебельные – предназначены для сборки мебели, высверливания отверстий в мебельных заготовках, и т. д.
- Для сверления труб – особенности конструкции позволяют сверлить цилиндрические поверхности.
- Для работы по плитке и кафелю – часто оснащены устройством подачи воды, чтобы избежать перегрева при работе алмазными сверлами.
- Для коронок – шаблоны на кондукторе предназначены для сверления коронками, а не стандартными бурами и сверлами.
- Универсальные – в равной степени могут использоваться при любой работе, выдерживают как сверла по дереву, так и по металлу. Чаще всего гильзы выполнены из стали.
По конструкции
Существует несколько распространенных конструкций шаблонов для сверления:
- Накладные – используются для горизонтальных поверхностей. Могут быть оборудованы фиксатором, или быть без него – в этом случае нужно дополнительно использовать струбцину. У некоторых видов накладных кондукторов есть дополнительная присоска.
- Поворотные – более универсальный вид, который можно использовать для цилиндрических деталей и поверхностей. Отверстия можно сверлить в горизонтальной, вертикальной плоскостях, и под разными углами.
- Скользящие – это разметчик отверстий ползункового типа, который не нуждается в фиксаторе. Применяется в местах, где шаблон невозможно или сложно зафиксировать.
Кондуктор для сверления отверстий своими руками
Принципиально такая оснастка состоит из следующих деталей:
- Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
- Направляющих втулок, куда входит сверло.
- Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.
Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение
Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.
Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.
Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.
Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.
Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.
При выборе способа крепления кондуктора выбирают один из следующих вариантов:
Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия
В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок
Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.
Технология создания буронабивных свай в сухих и маловлажных грунтах.
Буронабивные сваи в сухих и связанных маловлажных грунтах создаются таким образом. Буровой агрегат, вооруженный рабочим органом, который использует принцип вращательного бурения (шнековая колонна или ковшовый бур), без особого труда может разбуривать землю для создания скважины требуемой глубины и диаметра. Для защиты скважины от обрушения, ее устье обсаживают патрубком из металла.
Выполняя устройство скважин, рабочие при достижении забоя проектной отметки применяют специальное приспособление — уширитель, для разбуривания скважины по длине или в нижней части. После окончания бурения скважина освидетельствуется. Для создания защитного слоя толщиной 60 мм на стволе сваи, в скважину устанавливают арматурный каркас с фиксаторами. После бетонолитную трубу с приемной воронкой погружают в скважину. Для такого применяют бетонолитные группы различных типов: телескопические, секционные и др.
Устройство свай при применении описываемой технологии подразумевает, что к герметичности стыков бетонолитных труб не предъявляются строгие требования. Роль стыков состоит в обеспечении быстрого, надежного соединения секций труб. В приемные воронки бетонолитной трубы, бетонная смесь загружается напрямую из приемного бункера или автобетоносмесителя.
Для бетонирования сваи используют способ вертикально перемещающейся трубы, а это означает, что бетонолитную трубу извлекают постепенно. Бетонную смесь надо довести до такой кондиции, чтобы она приобрела большую плотность, для этой цели на бетонолитной трубе закреплены вибраторы. После бетонирования сваи голову скважины формуют в специальном инвентарном кондукторе.
Применяемая технология позволяет создавать буронабивные сваи, обладающие диаметром 400-1200 мм и достигающие в длину до 30 м. Такие сваи очень часто используются в промышленном и гражданском строительстве.
Этапы создания буронабивных свай в сухих грунтах: установка бурового станка, бурение, бетонирование скважины, выемка грунта, заполнение скважины бетоном с погружением в нее армированного каркаса.
https://youtube.com/watch?v=W_NJQ8f2poE
Как просверлить отверстие под размещение конфирмата
Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:
- шуруповерт или электрическая дрель;
- бита соответствующего размера;
- сверло для конфирмата;
- измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
- карандаш;
- шило.
Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат
Размеры отверстия под еврошуруп
Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.
Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта
Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.
Разметка мест сверления
Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:
- глубина сверления (5–10 см);
- центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).
Схема сверления отверстий под евровинт
Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.
Выполнение отверстий
Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.
- Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
- Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
- Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
- При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
- При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.
Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.
Особенности применения устройства
– Во время работы все детали, а также само устройство должны быть максимально очищены от пыли или других загрязнений.
– Старайтесь подобрать именно то сверло, которое будет вам подходить по диаметру.
– Учтите, что во время установки кондуктора он должен плоско прилегать к плоскости стола. Естественно, на этом этапе следует также выставить глубину сверления.
– Во время выбора частоты вращения дрели необходимо обязательно проверить правильность установки сверла на биение.
– Обрабатываемая деталь должна очень прочно фиксироваться на кондукторе.
– Через направляющую втулку сверло необходимо подвести к изделию и начать сверление.
– Учтите, что во время работы не следует слишком сильно нажимать на инструмент. В противном случае сверло может просто сломаться или потерять свою остроту.
– После завершения работы необходимо аккуратно вывести инструмент из детали и открутить кондуктор.
– Во время осуществления всех манипуляций старайтесь максимально соблюдать правила безопасности. Например, наденьте защитную одежду, перчатки и очки. Если вы чувствуете, что инструмент начал барахлить, сразу же прекращайте работу. В противном случае вы рискуете получить травму.
Вот и все особенности применения кондуктора. Удачи!
Особенности самостоятельного производства
При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.
Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.
В основном кондуктор имеет такие элементы:
- Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
- Направляющие втулки. Через них проходит сверло.
- Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.
Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.
Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.
Для крепления приспособления могут быть использованы несколько вариантов:
- Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
- Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
- Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.
5 Коротко о других видах оснастки сверлильных станков
Многие агрегаты для сверления изначально оснащаются машинными тисками, которые делят на пневматические и винтовые. Первые обычно используются в массовом и серийном производстве. А вот винтовые приспособления рекомендованы для тех случаев, когда на станке выполняются единичные работы.
При работе со сложными по конфигурации контура изделиями чаще всего применяются двух- и трехосевые тиски, имеющие стол поворотного типа. Благодаря особой конструкции подобных тисков, заготовка крепится практически под любым углом, что облегчает процесс ее обработки.
Многошпиндельные головки для сверления дают возможность при помощи разных режущих приспособлений одновременно работать с несколькими отверстиями. Использование такой оснастки обеспечивает высокую производительность агрегатов. Многошпиндельные головки располагают шпинделями, которые легко меняются в процессе обработки заготовок.
Каждый из шпинделей при этом имеет привод с собственными передаточными числами. За счет этого оператор может поворачивать (последовательно) шпиндельный узел и без его переналадки и остановки станка осуществлять разные рабочие операции (цекование, развертывание, непосредственно сверление и так далее).
Активно применяются на сверлильных установках разнообразные передвижные и поворотные виды оснастки. К ним причисляют рабочие столы специальной конструкции и нормализованные стойки. К поворотным столам относят оснастку с осью вращения, расположенной вертикально, к поворотным стойкам – приспособления с горизонтальной осью вращения.
Кроме того, существуют и приспособления группы УСП (универсальная сборная оправка). Такие типы оснастки, эксплуатируемые с целью экономии средств и времени, применяются, как правило, на крупных предприятиях с большим количеством разных агрегатов для металлообработки.
Особенности конструкции кондуктора

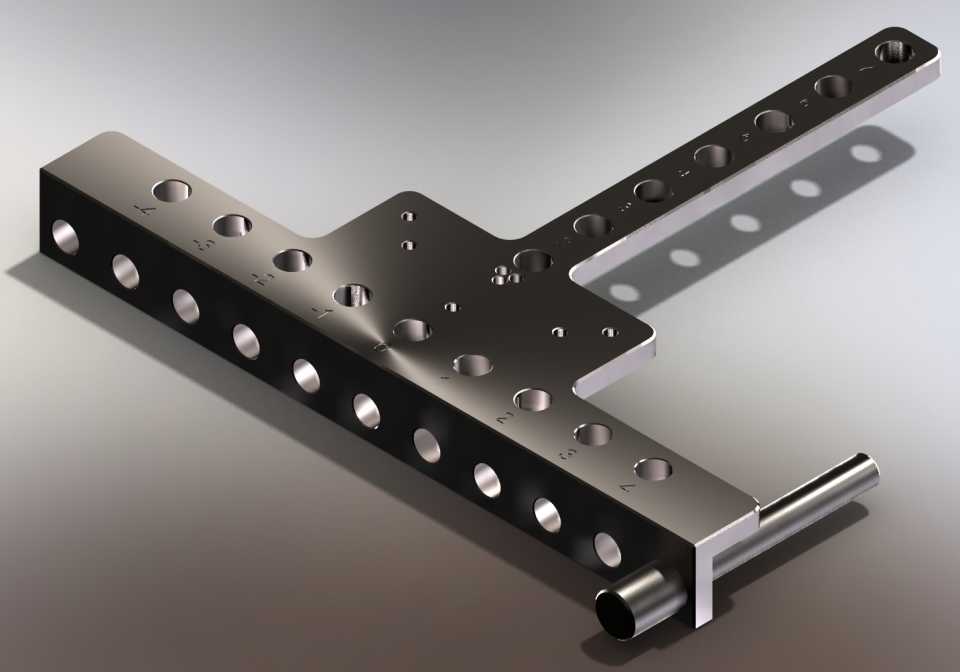

По сути, кондуктор – это шаблон, чаще всего прямоугольной формы, с отверстиями, в которые вставлены так называемые гильзы, направляющие для сверления.
Для проделывания отверстий в детали мебельный кондуктор фиксируется на ее поверхности. Затем, в выставленную на необходимом расстоянии гильзу, вводится фреза нужного диаметра и производится высверливание отверстия. Сами фрезы по дереву смотрите тут. Таким образом можно выполнять отверстия для сопряжения различных деталей как встык, так и перпендикулярно друг другу.
Применение этого приспособления дает целый ряд преимуществ:
- точность выполнения отверстия;
- сокращение затрат времени;
- упрощение операции сверления.
Такой шаблон можно приобрести в специализированном магазине или сделать самостоятельно.
Область применения кондуктора не ограничивается мебельным производством. Это приспособление также широко употребляется в строительстве и машиностроении. С его помощью можно сверлить отверстия не только на плоскости, а и в цилиндрических заготовках, например, трубах.
Как сделать кондуктор своими руками
Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.
Кондуктор для перпендикулярного сверления
Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.
Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.
Данного типа кондукторы, можно сделать своими руками.
- В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
- Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
- Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
- Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
- После этого в этих центрах делаем отверстия диаметром 5 мм.
Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.
Кондуктор для труб и цилиндрических заготовок
Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.
Такой вид кондукторов, можно сделать быстро и самостоятельно.
- Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
- Потом делаем отверстия нужного диаметра в деревянном бруске.
Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.
Кондуктор для сверления отверстий под углом
Данный вид сверления мало где применяется.
Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.
Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.
Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.
Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.
Кондуктор для сверления отверстий под шканты
Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.
Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).
Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.
Универсальное приспособление
Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.
- Для этого нам понадобится фанера, толщиной около 15 мм.
- Делаем три одинаковые заготовки.
- По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
- Делаем одно отверстие посередине, которое армируем металлической трубкой.
- Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
- В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
Размеры отверстий под конфирмат
На винты-конфирматы нет ГОСТов, они производятся по европейским стандартам 3E120 и 3E122 и имеют довольно широкий размерный ряд, представленный следующим типоразмерами: 5х40, 5х50, 6.2х50, 6.4х50, 7х40, 7х48, 7х50, 7х60, 7х70 мм.
Самым распространенным размером является 6.4х50 мм. Для просверливания отверстия под его резьбу используется сверло диаметром 4.5 мм, а под гладкую часть – 7.0 мм.
При работе с евровинтами других размеров придерживаются следующего правила – диаметр основного отверстия (под резьбу) должен быть равен диаметру стержня без учета высоты резьбы. То есть:
- винт 5 мм – сверло 3.5 мм
- винт 7 мм – сверло 5.0 мм
Для того чтобы предотвратить риск смещения деталей во время сверления, необходимо жестко зафиксировать их положение друг относительно друга. Легче всего это сделать при помощи угловой струбцины или других зажимов.
Полезные советы Обновлено: 25.09.2020 11:56:01
Jeckoch
может проще купить конфирматы потолще? )
24.12.2020 21:48:55
Юрий
Здравствуйте! Купили мебель производства ИООО”БРВ-БРЕСТ” При сборке выяснилось что отверстия под конфирматы 7мм.просвелены не ф5мм. а ф5.9 и они не стягивают детали(боковины шуфляд) а проварачиваются. Всего таких деталей 20 шт. На претензию фабрика ответила, что :”размеры отверстий на деталях мебели, а также используемые для монтажа конфирматы, из набора мебели” KENTAKI”, отображенные на фотоматериале, соответствуют нормативным, которые были заложены в конструкторскую документацию на стадии проектирования”. Если нет ГОСТа на соединение под конфирматы, значит я ничего не докажу и судиться бессмысленно так? Спасибо, если ответите.
08.07.2020 00:51:20
