Сверло под конфирмат. Два диаметра в одном!

Основные размеры

На евровинты ГОСТа не существует – их изготавливают, следуя таким европейским стандартам, как 3E122 и 3E120. Они имеют весьма обширный перечень размеров: 5х40, 5х50, 6,2×50, 6,4×50, 7×40, 7×48, 7х50, 7×60, 7×70 мм.

При работе с остальными конфирматами соблюдают следующий принцип: соразмерность диаметра отверстия под участок с выступами и диаметра стержня, при этом высота резьбы не учитывается. Другими словами:

  • евровинт 5 мм – сверло 3,5 мм;
  • евровинт 7 мм – сверло 5,0 мм.

Ассортиментный выбор еврошурупов не ограничивается представленным списком. Бывают даже такие необычные размеры, как 4×13, 6,3×13 мм.

Применение конфирматов без учета их характеристик непременно приведет к неприятностям. Без особых усилий можно испортить крупную деталь, неверно подобрав крепежный элемент

Выбор диаметра резьбы имеет особо важное значение. Толстые компоненты крепежа рвут мягкие материалы, такое нередко случается при работе с ДСП

Длина обязана гарантировать прочность крепления торца.

Особенности конструкции

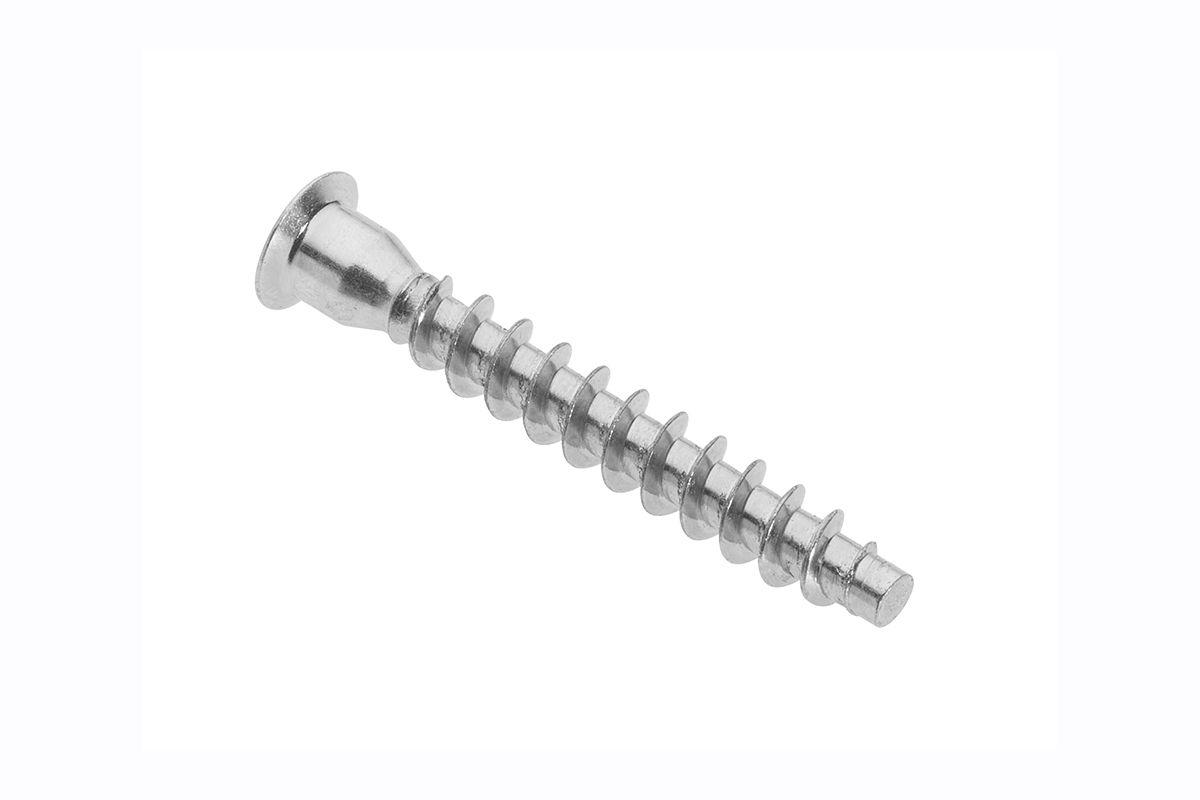

Евровинты для соединения деталей мебели, представляют собой одноэлементную стяжку. По сути, они являются теми же шурупами, только их тело более массивное. Резьба у конфирматов с широким шагом, головка удлиненная, шляпка имеет потайную конструкцию. Шлицы под инструмент разные. Одни подходят для фигурной отвертки, другие – для шестигранного ключа. В отличие от других метизов, концы евровинтов имеют прямой срез с круглым сечением.

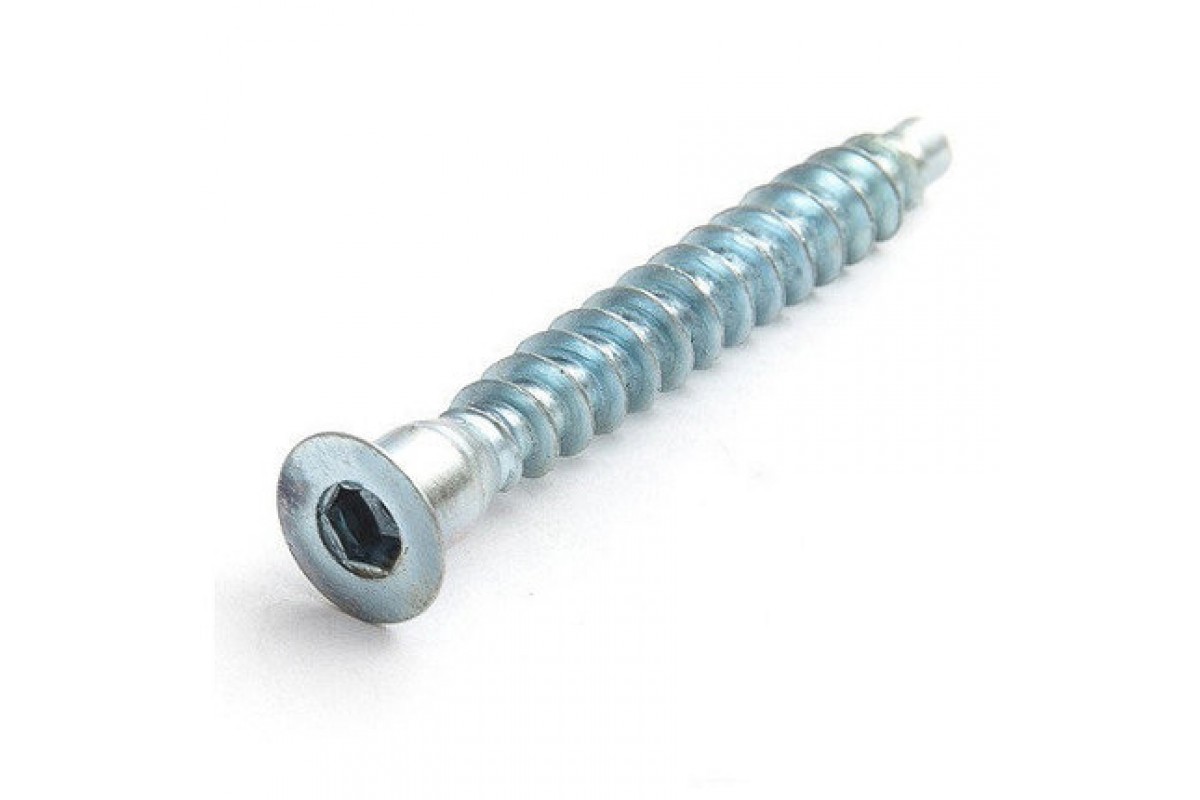

Использование конфирмата под шестигранник считается более практичным и надежным. После соединения деталей между собой, дополнительно затянуть их можно с помощью шестигранной биты, шуруповерта, дрели или специального ключа. Крепежные элементы под крестообразную отвертку не могут обеспечить такую надежность крепления, так как затянуть детали плотно не удастся. Впоследствии это скажется на прочности конструкции, она может расшататься и потерять устойчивость.

Конфирматы используются для соединения деталей, изготовленных из:

  • МДФ;
  • ДСП;
  • дерева;
  • фанеры.

Евровинты способны заменить стандартные уголки. Они легко выдерживают все изгибающее нагрузки. Эта особенность позволяет выполнять конфирматам не только крепежную, но и каркасообразующую функцию. Чтобы замаскировать крепежные элементы используют пластиковые заглушки (диаметр 12 мм), схожие с общим цветом предметов интерьера. Изготавливаются они из пластмассы. Также в продаже встречаются специальные наклейки круглой формы. Толщина заглушек не превышает 0,4 мм. Их можно подобрать такого же оттенка, как сама мебель. Предметы интерьера приобретают законченный вид, евровинты на них становятся незаметными. Более распространены самоклеящиеся элементы, они удобны, легки в использовании.

Монтаж

Расчет материалов

Общее количество еврошурупов зависит от площади крепления. Посчитать их можно самому. Главное учитывать следующую информацию о креплении метизов.

Во время сверления отверстий нужно строго выдержать краевое и межосевое расстояние.

  • Минимальное расстояние от края равно двукратной глубине скрепляемого элемента. Очень близко к краю крепежный элемент устанавливать нельзя.
  • Максимальное расстояние между осями равняется четырехкратной глубине закрепляемого материала. Дальше чем это значение еврошурупы вворачивать не стоит.

Часто у покупателей возникает сложность, они не могут определиться с количеством штук. Так как производитель продает конфирматы по весу.

  • В этом случае помогут специальные калькуляторы, представленные в сети Интернет. Если ввести в программу тип метизов, стандарт, диаметр, длину и вес, то она посчитает, сколько в указанном количестве килограмм метизов.
  • Существует другой калькулятор, в котором необходимо просто указать размер винтов и массу, а он сам выдаст количество штук. Там же предусмотрен обратный расчет (из штук в килограммы).

О том, какое сверло под конфирмат подходит и как их монтировать, расскажем ниже.

Кондуктор для сверления отверстий под конфирмат

Технология

Для соединения деталей конфирматом требуется небольшой навык. Нужно быть знакомым с особенностями еврошурупа и качеством скрепляемого материала. Используют конфирмат в основном для ДВП, ДСП, фанеры, ЛДСП и дерева.

Конфирмат особо ценят за то, что для него нужна особая точность разметки.

Соединение образовывается так: гладкая часть и головка находятся в сквозном отверстии, а резьбовая часть в глухом. При этом первое отверстие представляет собой сквозное отверстие, которое располагается на лицевой части первой детали. А второе отверстие находится во второй детали и оно глухое.

Процесс монтажа выглядит просто. Под конфирмат нужно подготовить 2 специальных отверстия: первое — под резьбовую часть, второе — под гладкую нерезьбовую часть. Если взять для примера самый распространенный размер конфирмата 7 мм, то в этом случае для резьбовой части понадобится сверло в 5 мм, а для нерезьбовой в 7 мм.

  • Есть еще один положительный момент в монтаже конфирмата. Существуют специальное сверло для конфирмата, которое имеет ступенчатую резьбу. С его помощью можно одноэтапно подготовить отверстие под еврошуруп.
  • Чтобы еще надежнее соединить детали в крепление добавляют шкант.

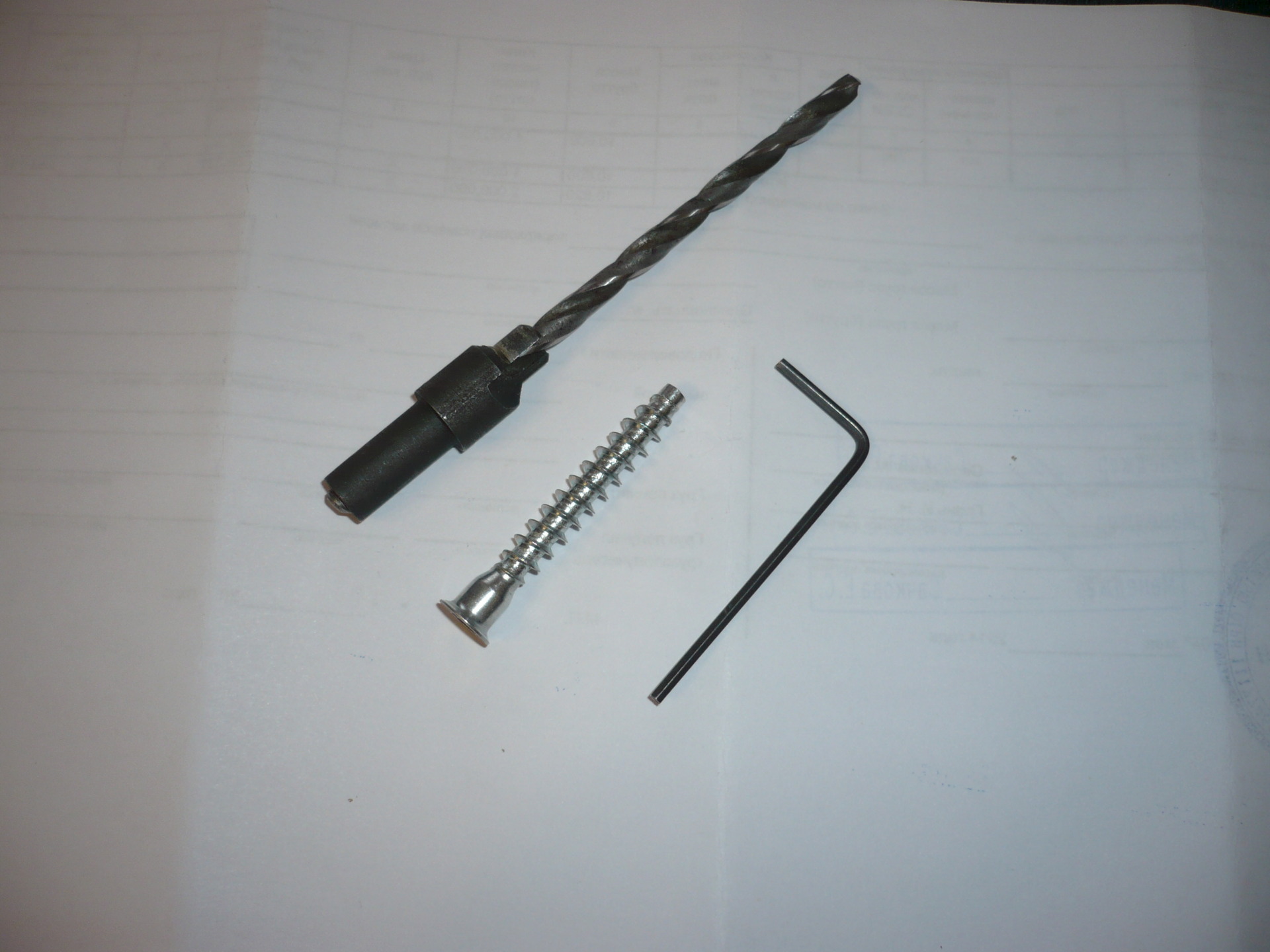

Итак, для крепления деталей конфирмантом понадобятся следующие инструменты:

  1. Шестигранник.
  2. Два сверла разного диаметра (5 и 7 мм) или конфирмальное сверло.

Цена работ и материалов

Данное видео расскажет о том, как сверлить под конфирмат:

И подписывайтесь на обновления сайта в Контакте, Одноклассниках, , Google Plus или .

Размеры отверстий под конфирмат

На винты-конфирматы нет ГОСТов, они производятся по европейским стандартам 3E120 и 3E122 и имеют довольно широкий размерный ряд, представленный следующим типоразмерами: 5х40, 5х50, 6.2х50, 6.4х50, 7х40, 7х48, 7х50, 7х60, 7х70 мм.

Самым распространенным размером является 6.4х50 мм. Для просверливания отверстия под его резьбу используется сверло диаметром 4.5 мм, а под гладкую часть – 7.0 мм.

При работе с евровинтами других размеров придерживаются следующего правила – диаметр основного отверстия (под резьбу) должен быть равен диаметру стержня без учета высоты резьбы. То есть:

  • винт 5 мм – сверло 3.5 мм
  • винт 7 мм – сверло 5.0 мм

Для того чтобы предотвратить риск смещения деталей во время сверления, необходимо жестко зафиксировать их положение друг относительно друга. Легче всего это сделать при помощи угловой струбцины или других зажимов.

Небольшой обзор волшебного сверла, если делать мебель своими руками это самая необходимая вещь. С ним присадка намного быстрее и удобнее. И цена в 141р. совсем не страшная.

Комментарии 44

В 97 ом заказывали такие сверла, и тупо выкинули деньги на ветер, баксов по 10 стоили.Переходы выкинули за ненадобностью и неудобством, оставили только сами сверла пятерки, натуральные тогда были немецкие, не теперешний Китай.Из таких комбинированых только тройка с зенковкой нужна.Остальное развод на бубулины и ненужный хлам

Когда покупал мебельные евровинты, то продавец предлагал данный девайс.

Говно это сверло, и бабаян жуткий- лет десять ему.

Во первых не стоит крепить боковину шириной 100мм

на 2 еврея если задняя стенка ВНИМАНИЕ из стеновой 6 мм. Нет смысла

В данной конструкции низ и верх(горизонты) служат для того чтоб боковины не разъезжались. На горизонты нет нагрузки вообще.Во вторых лично на своем опыте скажу, что в цехе работать аккумуляторным шуруповертом не удобно и не выгодно, у нас их только мертвых уже 4 шт. это постоянный гемор с зарядкой аккумов, для этого мы приобрели ВНИМАНИЕ СЕТЕВОЙ ШУРУПОВЕРТ ШТУРМ на видео он синий, и для всякого рода сверления у нас есть ДРЕЛЬ и, поверьте на слово, не одна.В третих сверлим мы ВНИМАНИЕ ПРИСАДОЧНЫМ СТАНКОМ он сверли под все и везде, и под конфермат, и под эксцентрик, и под петлю, и под ручки, и под замки, ВСЕ СВЕРЛИМ НА НЕМ. А сверло это на всякий случай для монтажей…

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

  • под резьбовую шурупную часть;
  • для гладкой части евроголовки;
  • под шляпку.

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Сверление и монтаж

Поэтапно рассмотрим процедуру высверливания отверстия с последующей установкой в него конфирмата.

Чтобы собрать мебель с использованием евровинтов, необходимо подготовить специальные отверстия. Процесс предусматривает выполнение следующих действий:

  • Сначала высверливается отверстие под стяжку (конфирмат). Тут применяются зачастую сверла с диаметром от 4 до 7 миллиметров;
  • За счет ступенчатой фрезы или просто спецсверла для конфирмата удается заметно облегчить процедуру;
  • Фреза фиксируется на сверле. Это дает возможность правильно сформировать отверстие одновременно в двух компонентах;
  • Для резьбовой части конфирмата диаметр должен составлять 5 миллиметров, а диаметр отверстия для самой головки уже 7 миллиметров;
  • На первом мебельном элементе выполняется отверстие именно сквозного типа, поскольку там будет располагаться гладкая часть спецголовки и сама шляпка;
  • Во второй части делают глухое отверстие, где формируется внутренняя же резьба за счет высверливания нарезной части евровинта в торцевой части;
  • Чтобы обеспечить максимально точное соединение, мебельные элементы можно зафиксировать, используя станки, мебельные тиски и прочие приспособления. Это предотвращают возможные сдвиги.

При сверлении старайтесь использовать дрель или шуруповёрт, способные вращаться на максимально высоких регулируемых оборотах. Это обеспечит создание максимально точных, ровных и качественных отверстий.

Сборку современной корпусной мебели сложно себе представить без использования конфирматов. Это наиболее современный вид метиза, позволяющий существенно ускорить и упростить процесс мебельной сборки.

Применение конфирматов позволяет отказаться от уголков, саморезов и других креплений, которые имеют не самый привлекательный внешний вид, а также уступают евровинту в плане надежности.

Конфирмат является не просто прихотью или модой. Это действительно универсальное и эффективное решение в мебельном производстве. И нам во многом повезло, что сейчас у нас есть возможность собирать мебель именно с помощью таких крепежей.

А что вы думаете насчет конфирматов и приходилось ли вам с ними работать? Кто собирал уже готовую мебель и применял такие крепления? И кому пришлось самому делать отверстия под конфирмат? Делитесь опытом и своим мнением.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

При конструировании и сборке мебели, конфирмат – это основной крепежный мебельный элемент. Именно с его помощью соединяют основные детали из ДСП то, что мы запроектировали на бумаге.

Как просверлить отверстие под размещение конфирмата

Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:

  • шуруповерт или электрическая дрель;
  • бита соответствующего размера;
  • сверло для конфирмата;
  • измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
  • карандаш;
  • шило.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

Размеры отверстия под еврошуруп

Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.

Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

  • глубина сверления (5–10 см);
  • центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

  1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
  2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
  3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
  4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
  5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Современная мебель из ДСП и МДФ часто собирается при помощи винтов-конфирматов, которые среди мебельщиков именуются также евровинтами или еврошурупами. Перед их ввинчиванием в плитах просверливаются технологические отверстия со строго заданными параметрами. О процессе подготовки этих отверстий и пойдет речь в этой статье.

Отверстие под конфирмат сверлится в толще первой детали и в торце второй детали, которые стыкуются под прямым углом. По длине оно должно иметь ступенчатый перепад диаметров. Это связано с конструктивными особенностями евровинта. Его стержень состоит из цилиндрической гладкой шейки и основной резьбовой части. Под резьбу сверлится отверстие меньшего диаметра, под шейку – большего. Также крепеж имеет потайную головку в форме усеченного конуса, под которую подготавливается посадочное место. На практике применяются две технологии сверления отверстий.

Особенности и преимущества использования

Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева. Зачастую используется при сборке мебели, а так же строительных и столярных изделий. Особенности данных элементов:

  • относится к категории метизов высокого класса. Изготавливается в заводских условиях;
  • для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни;
  • полное совпадение диаметра стержневой и гладкой поверхности. Эта особенность позволила скрепить материал максимально эффективно, благодаря плотному соприкосновению. Для выравнивания используемых деталей можно воспользоваться обычной киянкой;
  • мебельные конфирматы имеют большую стержневую и резьбовую поверхность, благодаря чему нагрузка на скрепляемый материал небольшая. Подобные конструкции обладают превосходными показателями устойчивости к воздействиям;
  • обладают массивной резьбой, которая существенно выступает над основанием стержня. Внизу находятся зазубрины и витки;

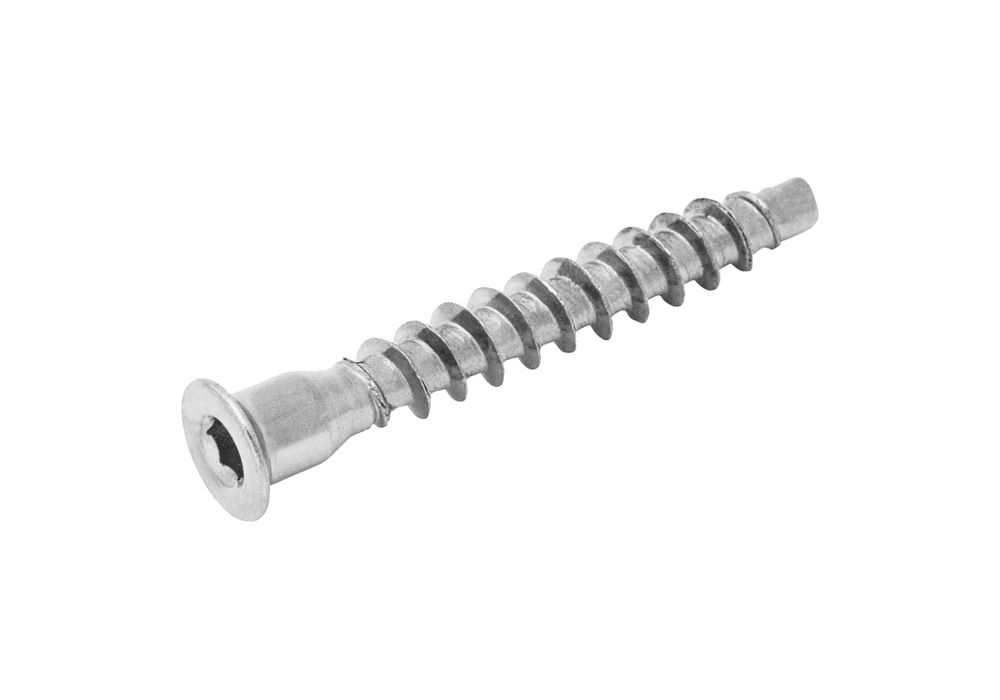

  • внешне напоминает небольшой стержень. Его головка слегка приплюснута, а вот низ представляет собой тупой конец.

Преимущества подобной фурнитуры заключаются в следующем:

  • способны плотно стянуть любые детали;
  • довольно просто монтировать;
  • при использовании подобного крепления конструкция приобретет более качественный уровень сцепки;
  • такие детали можно соединять и друг с другом;
  • использование конфирматов позволит конструкции выдержать существенные нагрузки на протяжении длительного времени. А вот для крепления книжной полки рекомендуется использовать шкант и конфирмат.

Недостатки также имеются:

  • единожды собрав изделие разобрать его уже будет нельзя. Регулярной сборки и разборки подобные конструкции не выдержат;
  • подобные крепления не относятся к категории скрытых, поэтому они нуждаются в дополнительном маскировании при помощи пластиковых заглушек, которые подбираются по цвету изделия.

Это интересно: Анкерный болт — размеры, устройство и применение

Как правильно подобрать

Чтобы сделать выбор, нужно измерить головку евровинта (ее внутренняя часть). У разных производителей показатели могут различаться.

Окончание евровинта тупое, что является отличительной чертой этого элемента.

Если полученное значение равно 6,3 – 7 мм, подойдет сверло на 7 мм. Оно универсально для моделей креплений 7х40 – 7х70 мм.

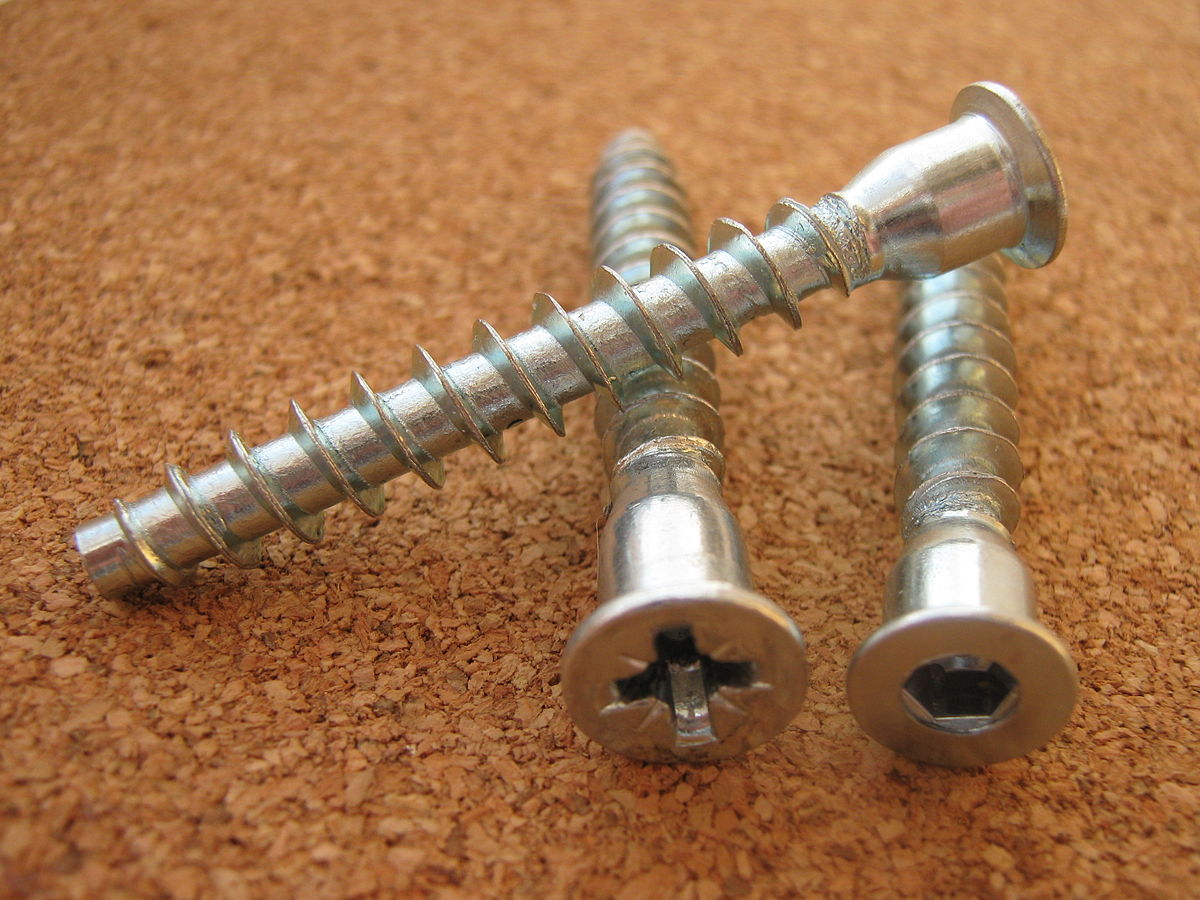

Евровинты имеют разные формы.

Даже если при сверлении образуется небольшой люфт, ничего страшного. В крайнем случае можно ослабить соединение, подогнать расположение деталей и затянуть конфирмат по новой.

Способ закручивания конфирмата зависит от формы головки.

Тоже самое касается моделей 5-40 и 5х50. Для них подходят сверла на 5-6 мм.

Технология сверления

Засверливать отверстия под рассматриваемые крепежные винты следует в точном соответствии с правилами и строго по инструкции.

Подготовить детали из древесины, очистить их поверхность от грязи и стружки.
Выполнить предварительную разметку участка сверления.
Одно из наиболее принципиальных условий – отверстия требуется сверлить строго под углом девяносто градусов

Особенно это важно для отверстий, что создаются в поперечных гранях ДСП. Сейчас часто применяются панели из ламинированного ДСП 16 мм толщиной

В этом случае при каком-либо отклонении от вертикали есть возможность попросту поцарапать или вовсе сломать заготовку. Чтобы не допустить подобного, на практике используют шаблон, посредством которого режущий инструмент будет стабильно входить в изделие под названным углом.
Проверить, подходит ли подобранное сверло под применяемый типоразмер евростяжки.
Выполнить высверливание под евровинт.

В пласт детали

Выполните разметку (0,8 см от кромки и 5–11 см вдоль изделия), после этого в отмеченной точке посредством шила проделайте выемку, это нужно, чтобы режущий инструментарий не «гулял» в первые секунды высверливания.

Перед засверливанием надо сделать подкладку под деталь из обрезка ненужного ЛДСП. Это даст возможность не допустить возникновения сколов на выходе проделываемого отверстия.

Когда изделие будет просверлено насквозь, замените подложенный кусок древесно-стружечной плиты и подставьте вместо него что-нибудь повыше, чтобы заготовка оказалась на весу, и продолжайте работу.

В торце

Как и во всех вышеописанных случаях, главный принцип здесь – сверло необходимо располагать строго под прямым углом относительно заготовки. Значительно сложнее все, если требуется просверлить торец заготовки

Выполнять работу необходимо очень осторожно, иначе сверло может «ускользнуть» в сторону и тем самым подпортить изделие

При работе с торцом элемента из ДСП нужно извлекать режущий инструмент, чтобы оно не засорялось стружкой.

В двух одновременно

Этот способ является особенно точным, при этом он и наиболее быстрый. Однако чтобы просверлить отверстие в нескольких элементах одновременно, перед работой их требуется надежно закрепить, для чего можно использовать специализированные струбцины, зажимы и иные устройства.

Основные параметры

Еврошуруп имеет возможность соединять мебельные детали, толщина которых не превышает 16 мм. Чтобы выполнить посадочное отверстие, проще всего воспользоваться специальным конфирматным сверлом, а для закрепления метиза применяется ключ, предназначенный для евровинта. Соединение мебельных конструкций требует аккуратности и определенного навыка в работе. Важным этапом является правильный выбор размера метизов и расчет их количества.

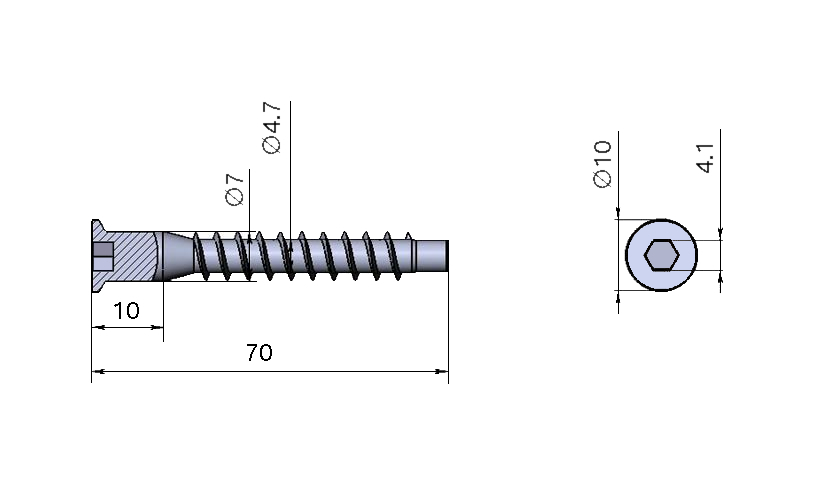

Размеры

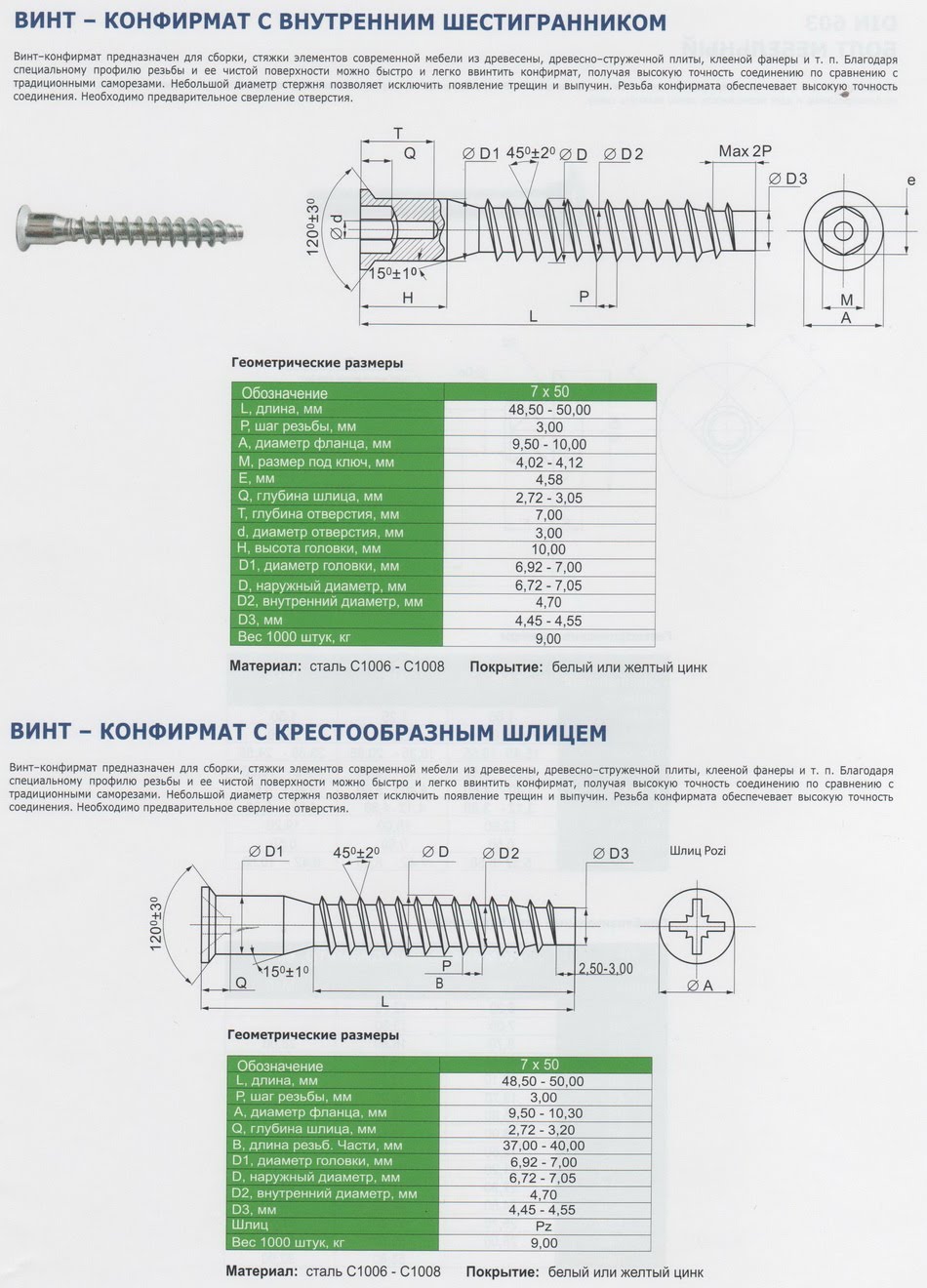

Европейский винт имеет стандартный размерный ряд, запись габаритов осуществляется в виде цифр, где первая обозначает диаметр, указанный в миллиметрах, а вторая – длину метиза (тоже в миллиметрах).

Диаметр рабочего стержня, мм

Длина рабочего стержня, мм

5

40; 50

6,3

40; 50

7

40; 50; 60; 70

Как показывает практика, для сборки мебельных конструкций чаще всего применяются метизы, которые имеют размерность 6,3х50 мм или 7х40 мм.

Вес

В российских профильных торговых точках продажа метизов осуществляется на вес, поэтому при покупке этих материалов следует знать, что цена будет указана за 1 кг. Общее количество метизов, необходимых для выполнения стяжки мебельных элементов, зависит от площади крепления.

Чтобы было легче ориентироваться в определении количества, существуют данные, сколько весит 1000 шт. евровинтов различного размерного ряда.

Диаметр метиза, мм

Вес 100 штук метизов, кг

длина 40 мм

длина 50 мм

длина 60 мм

длина 70 мм

5

4,5

5,48

6,3

7,1

8,2

7

7,3

9,1

14,1

21,1

Все конфирматы, выпускающиеся в России, должны соответствовать международным стандартам и требованиям 3E120, 3E122.

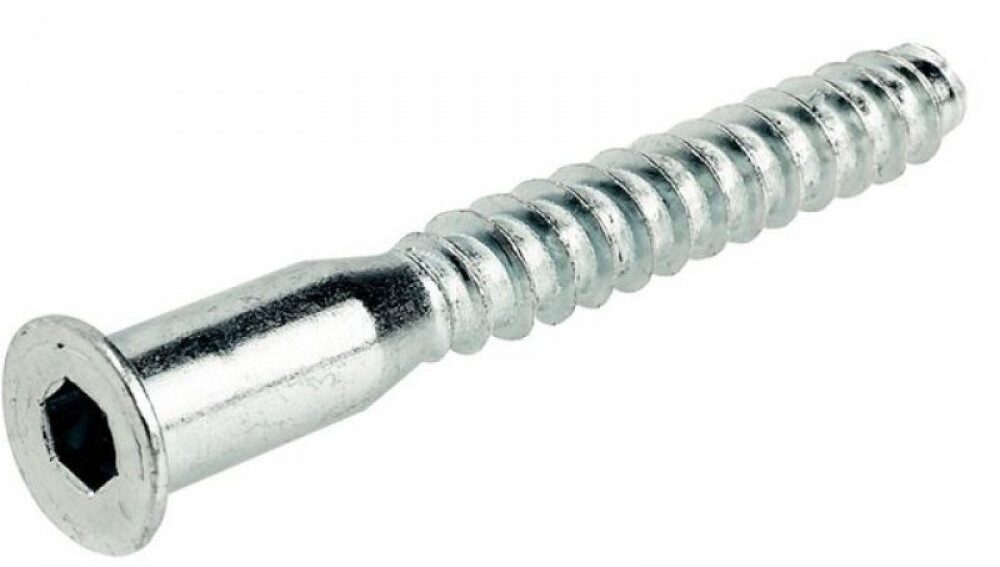

Наиболее востребованным и распространенным считается еврометиз с плоской головкой под шестигранник, для монтажа которого применяется специальный ключ с шестью гранями или бита для шуруповерта, обеспечивающие надежную затяжку винта в плоскости древесной мебельной плиты.

Рекомендации

Есть ряд важных правил и рекомендаций, которые необходимо принять во внимание

  1. Для предупреждения ухода сверла вбок с самых первых минут процесса сверления требуется сделать выемку в середине планируемого отверстия. Выполняется это посредством шила, правда, сгодятся и иные острозаточенные предметы: самонарезающий шуруп, гвоздь и тому подобное.
  2. Уменьшить обороты. Сверление древесины должно осуществляться на малых оборотах электродрели.
  3. Уменьшить или свести на минимум образование сколов на нижней поверхности изделия при сверлении насквозь можно, выполняя работу одним из следующих методов:
  • создаем отверстие сквозного типа и маленького диаметра, затем по нему просверливаем до центра с обеих сторон режущим инструментом необходимого диаметра;
  • к стороне, где должно выйти сверло, струбцинами вплотную прижимаем ровную подложку из древесины либо древесно-волокнистой плиты, просверливаем отверстие, убираем подложку.

4. Вертикальность сверла обеспечивается использованием направляющей для электродрели, для заготовок, имеющих цилиндрическую форму, можно применить специальный кондуктор, что осуществляет и центровку сверла, и вертикальность сверления.

Если просверленное отверстие вышло чересчур большим по диаметру, у вас имеется возможность восстановить его следующим способом: рассверлите отверстие до большего диаметра, затем вставьте в него деревянный чопик (деревянный дюбель) подходящего диаметра и посадите его на клеевой состав. Дайте клеевому составу застыть и выровняйте верхний край чопика вровень с плоскостью посредством долота, после чего высверливайте отверстие заново в этом же месте.

Как сделать отверстие под конфирмат, смотрите далее.

Сравнение с саморезами

По своему строению мебельный конфирмат внешне похож на обычный шуруп, но отличается от этого метиза тем, что имеет больший диаметр и более крупную ступенчатость резьбы. Такая особенность позволяет евровинту в несколько раз увеличивать площадь контакта со скрепляемой деталью внутри посадочного отверстия, что, в свою очередь, придает соединению мебельных деталей прочность и долговечность. Считается, что по прочности соединения 1 конфирмат равняется 4 шурупам, если взять метизы одинаковой длины и диаметра.

Особенно качественные соединения при помощи конфирмата получаются при работе с ЛДСП, где сердцевина материала представляет собой рыхлый опилочный состав, смешанный с клеевой массой. Если ввести в толщу ЛДСП тонкий шуруп, то он не сможет там плотно и надежно зафиксироваться, а евровинт (за счет своей большой площади контакта) способен захватывать и более плотные слои материала, надежно укрепляясь и создавая неподвижное соединение. По этой причине при сборке мебельных конструкций предпочтение отдают именно европейскому метизу.

Сверление посадочного отверстия для европейского метиза потребует определенного количества времени и сил, но все эти трудозатраты окупаются тем, что в результате применения такой стяжки получается прочное соединение мебельных деталей, способное выдерживать эксплуатационные нагрузки.

Что касается саморезов, то для них делать посадочное отверстие не нужно, так как этот метиз обладает способностью самостоятельного вкручивания в толщу материала, что значительно упрощает работу с ним. Но саморез не дает такого надежного скрепления и просто фиксирует между собой 2 детали, не обеспечивая прочности их сцепления при нагрузках. Если мебель не будет интенсивно эксплуатироваться и разбираться, то саморезы справятся со своей задачей, но если предстоит разобрать изделие хотя бы 1 раз, то вместо самореза целесообразнее использовать конфирмат.

Дело в том, что при вкручивании саморез сам нарезает для себя новое отверстие, и при повторном его монтировании нет никакой гарантии, что метиз пойдет по старому отверстию, а не нарежет себе новое, тем самым ослабив точку крепления в конструкции.

Правила сверления

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

  • Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.
  • Сделать точную разметку на деталях с учетом припусков.
  • Зафиксировать одну либо обе обрабатываемые детали в нужном положении.
  • Сверлить отверстие, контролируя положение инструмента.

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.

Необходимый инструмент

Если человек задумал начать работать с данными фиксаторами, необходимо запастись следующими инструментами:

  • рулетка;
  • карандашик;
  • шило;
  • бита;
  • шуруповерт, различные сверла;
  • и конечно, евровинты.

Глубина и ширина отверстия

Самое популярное изделие размером 6,4 (диаметр с резьбой, а без нее — 4,4 мм) на пятьдесят. Вывод: нормальная глубина с таким шурупом — пятьдесят миллиметров, а ширина четыре с половиной или пять.

Ввинчивается он с предварительным сверлением отверстия.

Если сделать немного больше по размерам — крепеж будет плохо справляться с фиксацией, если отверстие сузить — деталь может расколоть образец.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

  • глубина сверления (5–10 см);
  • центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

  1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
  2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
  3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
  4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
  5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Сверление в пласт детали

Первое, что необходимо, сделать отверстие восемь миллиметров (от края). Под образец подложите часть старой доски. Потом сверлом, держа дрель перпендикулярно земле, делаем сквозной проем.
Перед тем как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП, так вы предотвратите появление сколов на обратной стороне.

Сверление в торце детали

Торцевое сверление подразумевает, что дрель необходимо поставить в перпендикулярное положение к торцу предмета. Таким образом оборудование нормально фиксируется, и образец не будет испорчен. Пробуйте работать в несколько заходов, при этом выбивая стружку.

Главное правило – при сверлении в торце, сверло должно находится строго перпендикулярно по отношению к торцу детали.

Сверление в двух деталях одновременно

Плотно фиксируем изделие (в тиски), и сверлим. Это самый точный способ, причем заметная экономия времени при работе.

Такой вариант считается самым точным и, к тому же, самым быстрым.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
