Разновидности
Конусовидный хвостовик или конус Морзе выпускается в нескольких модификациях.
- Инструментальные – наиболее распространены, так как разработаны для быстрой автоматической смены при работе на станке. Параметры изделия регламентирует ГОСТ.
- Укороченные – хвостовая часть сверла уменьшена за счет утолщенной части конуса. Маркируется таким образом: B7 – укорочен до 14 мм, B10 – до 18, и до B24 – укорочен до 55 мм. Этот вариант используется, когда отверстие требуется определенного диаметра, но малой глубины.
- Удлиненные – применяются для высверливания глубоких отверстий в несколько этапов.
- Метрические – хвостовики, в которых соотношение к рабочей части составляет 1:20, а угол более 1 градуса.
На фото изображены разновидности сверл с коническим хвостиком
Выпускаются также ступенчатые сверла и усиленные пластинками.
Спиральное коническое
Для сверления акрилового стекла и других пластмасс используют инструментальные сверла, как правило, укороченные, из быстрорежущей стали. Оргстекло – материал вязкий, склонен к деформации при нагреве уже при 160 градусов. Поэтому применение сверла класса HSS предпочтительнее – быстрорежущая сталь лучше отводит тепло.
Назначение сверла определяет заточка: угол при вершине, задний угол и т.д.. Затачивание и шлифовку проводят на специальных станках или вручную.
Рекомендуемая скорость сверления для оргстекла – 500–1000 оборотом/мин.
Коническое ГОСТ
ГОСТ 10903-77 регламентирует инструмент с коническим хвостовиком – с конусом Морзе, и вариант с шейкой.
- Возможный диаметр изделий – 5–10 мм.
- Длины конуса – 58–85 мм.
- Сечение хвостовой части – 6–12 мм.
Удлиненные
Сверла с удлиненной хвостовой частью регламентирует ГОСТ 2092-77. Используются они при производстве отверстий большой глубины.
Величина диаметра составляет диапазон от 6 до 30 мм. Длина хвостовой части – 145–275 мм.
Изделия выпускаются в двух классах точности:
- А1 и А – с повышенной точностью;
- B1 и B – с нормальной точностью.
Коническое ступенчатое
Конус в этом случае выглядит как пирамида, где каждая «ступень» ответственна за формирование отверстия определенного диаметра. Такое строение позволяет высверливать отверстия разного размера без смены инструмента. В его маркировке указывается сразу целый ряд величин.
Эта же особенность позволяет снимать фаску тем же сверлом, которым делалось отверстие. Скорость сверления относительно невелика – до 1000 оборотов/мин, что делает инструмент очень подходящим для работы с оргстеклом.
Центрирование благодаря конической форме беспроблемное, но чувствительность к перекосам выше, чем у инструментального варианта.
Применяют инструменты, для обработки стали, алюминия, дюралюминия и неметаллических материалов – пластмасс, оргстекла, эбонита.
Кобальтовые с коническим хвостовиком
Для улучшения прочностных свойств и отвода тепла изделия подвергают дополнительной обработке.
- HSS-G – проходят дополнительную шлифовку;
- HSS-Co – сталь содержит кобальт, сверла этого класса рассчитаны для работы в тяжелых температурных условиях;
- HSS-R – катанные изделия;
- HSS-Tin – инструмент обработан нитридом титана, покрытие уменьшает трение, а, значит, и нагрев инструмента и материала.
О том, какой обработке подвергались сверла, можно узнать по их цвету: ярко-золотой цвет свидетельствует о напылении нитрида титана, черный – использовалась термическая обработка, и так далее.
Сверло с коническим хвостовиком – современное представление
Современные сверла конического типа изготовлены из прочной углеродистой либо легированной стали. Часто производители при изготовлении применяют дополнительную тепловую обработку поверхности данных инструментов. Это делает их более надежными и в то же время защищает от коррозии. Коническая форма хвостовика помогает повысить производительность и улучшить качество создаваемых отверстий. Благодаря такой форме (конической), сверло легко выходит из обрабатываемого материала.
Как правило, подобные сверла используют для получения различных отверстий на металлической поверхности. Также их можно применять и тогда, когда требуются отверстия на пластике, дюропластике или листовой стали (с этим отлично справляется сверло коническое ступенчатое). Диаметр хвостовика или конуса может колебаться от 6 до 12 мм. А длина конуса возможна от 58 до 85 мм. Подбираются сверла в зависимости от диаметра и глубины будущего отверстия.
В последнее время мастера все больше используют в работе спиральное сверло с коническим хвостовиком (ГОСТ 10903-77). Обычно им создаются отверстия в разных деталях с использованием стационарных станков. Размер таких сверл может быть от 5 и до 80 мм. Конический хвостовик помогает значительно увеличить площадь поверхности контакта сверла с головкой. Это в свою очередь помогает не только увеличивать точность, но и повысить надежность крепления.
На сегодняшний день спиральные сверла могут быть длинными, цельными твердосплавными, специальными для обрабатывания легких сплавов, труднообрабатываемых материалов, а также могут быть дополнительно оснащены пластинками из твердого сплава. Такое разделение данных инструментов позволяет точнее подобрать их для определенных видов работ. Это поможет улучшить не только сам процесс просверливания, но позволит также сделать всю работу качественнее.
Рейтинг наборов свёрл по металлу
Набор сверл DeWALT DT7926-XJ, 29 шт.
Мне нравится1Не нравится
Набор состоит из свёрл диаметров от 1 до 13 мм. Изготавливаются изделия с применением инновационной технологии, благодаря которой исключается деформация краёв отверстий. Даже при интенсивном использовании сверла остаётся обзорной маркировка, расположенная над хвостовиком.
| Хвостовик | цилиндрический |
| Материал изделия | HSS-G |
| Комплектация | Кейс (Midisafe) |
| Особенности | хвостовик имеет три плоских грани |
| Макс. диаметр хвостовика, мм | 13 |
| Вес брутто, кг | 1,31 |
| Цена, руб. | 4689 |
Плюсы и минусы
отлично проделывают отверстия удобное хранение в кейсе
при выходе сверло подрывает металл быстро тупится
Сибртех 723867
Мне нравитсяНе нравится
В набор входят изделия для проделывания отверстий диаметров от 1,5 до 6,5 мм. Материал, используемый в производстве, отличается высокой режущей силой и твёрдостью.
| Хвостовик | цилиндрический |
| Материал изделия | HSS-TIN |
| Комплектация | 13 шт. + пластиковый пенал |
| Мак. длина, мм | 101 |
| Макс. диаметр хвостовика, мм | 6,5 |
| Вес брутто, кг | 0,18 |
| Цена, руб. | 321 |
Плюсы и минусы
пока новые отлично проделывают отверстия пенал обеспечивает сохранность всех предметов набора
быстро тупятся
Metabo 627153000, 19 шт.
Мне нравится1Не нравится
Изделия для сверления предназначены для профессионального применения. Качественную работу обеспечивает быстрорежущая сталь и прецизионная шлифовка.
| хвостовик | цилиндрический |
| Материал изделия | HSS-G |
| Диапазон диаметров оснастки, мм | 1,5-10 |
| Кол-во предметов | 19 шт. |
| Макс. диаметр хвостовика, мм | 10 |
| Вес брутто, кг | 0,66 |
| Цена, руб. | 1039 |
Плюсы и минусы
подходят для небольшого сверлильного станка качественно проделывают отверстия
без смазки быстро тупятся, главное не перегревать
ПРАКТИКА Профи 640-285
Мне нравитсяНе нравится
Изделия из стали имеют покрытие – нитрид титана, которое придаёт повышенной прочности. Угол заточки режущей части – 118 градусов.
| Хвостовик | цилиндрический |
| Материал изделия | HSS |
| Диаметры оснастки, мм | 1,5-6,5 |
| Тип изделия | спиральный |
| Макс. диаметр хвостовика, мм | 6,5 |
| Вес брутто, кг | 0,17 |
| Цена, руб. | 737 |
Плюсы и минусы
удобная упаковка хорошо сверлят можно затачивать хорошая центровка
на выходе подрывают металл
BOSCH PointTeQ 2.608.577.351, 19 шт.
Мне нравитсяНе нравится
Праворежущие сверлильные изделия имеют угол заточки 135 градусов. Для их изготовления используется высокопрочная сталь.
| Хвостовик | цилиндрический |
| Материал изделия | HSS |
| Диаметры оснастки, мм | 1-10 |
| Макс. диаметр хвостовика, мм | 10 |
| Вес брутто, кг | 0,55 |
| Цена, руб. | 959 |
Плюсы и минусы
качественный материал хорошая заточка удобная коробка ходовые размеры
существенных нет
Сверло по металлу, ступенчатое STAYER 29660-6-20-8 20 x 75 мм
Мне нравитсяНе нравится
Изделие предназначено для сверления отверстий разных диаметров. При этом нет необходимости переустанавливать оснастку. Благодаря степеням разных параметров удаётся сделать отверстия диаметром: 6-20 мм.
| Тип | ступенчатый |
| Материал изделия | HSS |
| Характеристика ступеней | кол-во – 8 шт.; высота ступени – 6 мм; диапазон диаметров – 6-20 мм. |
| Длина, мм | 75 |
| Особенности | трёхгранный хвостовик |
| Диаметр хвостовика, мм | 8 |
| Вес брутто, кг | 0,06 |
| Цена, руб. | 519 |
Плюсы и минусы
высокая эффективность при формировании больших отверстий благодаря крестообразной подточке режущей кромки исключается подклинивание
левостороннее вращение невозможно
Сверло по металлу, ступенчатое matrix 72357 95
Мне нравится1Не нравится
Изделие предназначено для работы со следующими типами материалов: листовой и тонкостенный металл, нержавеющая сталь, цветной металл, пластик.
| Тип | ступенчатый |
| Материал изделия | HSS-TIN |
| Тип хвостовика | цилиндрический |
| Особенности | трёхгранный хвостовик |
| Характеристика ступеней | кол-во – 13 шт.; диапазон диаметров – 6-30 мм. |
| Длина, мм | 95 |
| Особенности | трёхгранный хвостовик |
| Диаметр хвостовика, мм | 10 |
| Вес брутто, кг | 0,16 |
| Цена, руб. | 629 |
Плюсы и минусы
хорошо держит заточку возможность делать отверстия разных диаметров одним сверлом
возможно только правое вращение
Hammer 202-801 DR MT 2 x 69 мм
Режущая кромка заточена под углом 118 градусов. Благодаря качеству шлифовки достигается оптимальное выведение шлама.
| Хвостовик | НЕХ шестигранный |
| Материал изделия | HSS |
| Покрытие | нитрид титана |
| Тип | спиральное |
| Длина, мм | 69 |
| Диаметр, мм | 2 |
| Вес брутто, кг | 0,02 |
| Цена, руб. | 89 |
Плюсы и минусы
при использовании по назначению режущая кромка долго не тупится удобный размер хвостовика высокая износостойкость
существенных нет
Итоговая таблица рейтинга
DeWALT DT7926-XJ, 29 шт. 1
Metabo 627153000, 19 шт. 1
Сверло по металлу, ступенчатое matrix 72357 95 1
Сибртех 723867
ПРАКТИКА Профи 640-285
BOSCH PointTeQ 2.608.577.351, 19 шт.
Сверло по металлу, ступенчатое STAYER 29660-6-20-8 20 x 75 мм
Конструктивные особенности ступенчатого сверла
Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:
- направляющую часть, на которой расположена режущая кромка;
- поводок, переходящий в шейку инструмента;
- хвостовик, заданной формы (в зависимости от патрона дрели).
Конструкция ступенчатого сверла
Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:
- метрический конус;
- конус увеличенный удлинённый;
- инструментальный конус;
- так называемый конус Морзе.
Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.
Вершина конуса разделена на три составные части:
- наконечник вершины для проведения предварительного сверления;
- первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
- специальная режущая кромка (служит для последующего расширения отверстия).
Сверлильный патрон с конусом Морзе
Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.
Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:
Подробно ознакомиться с характеристиками
Разобраться с возможностями конусного многоступенчатого сверла, например по металлу.
Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку
Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром.
Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла.
Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства.
Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.

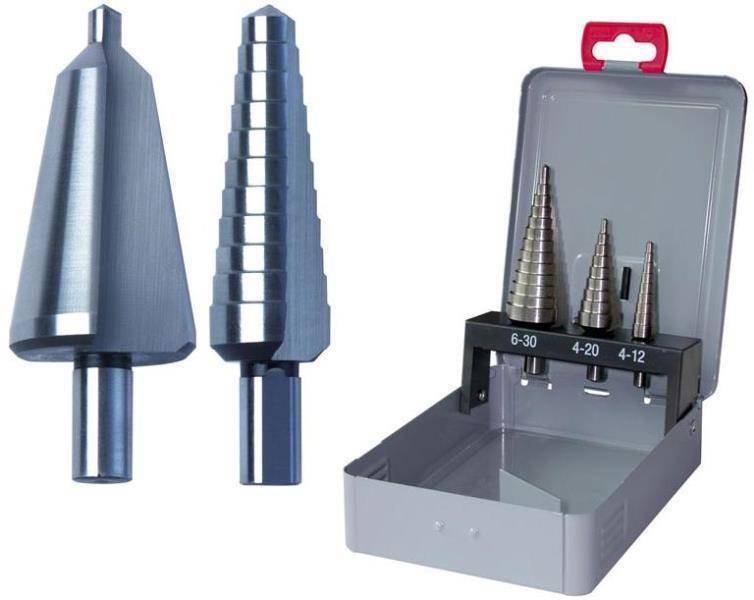

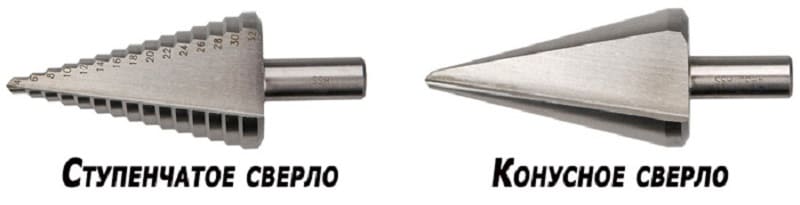

Конусное и ступенчатое сверла
При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.
Классификация по размерам
В настоящее время выпускают сверла для работы с металлом разных размеров для работы с изделиями любой толщины. Современное производство классифицирует режущий инструмент трёх рабочих размеров:
сверла короткой серии — их минимальная длина – 20 мм, максимальная – 130 мм; диаметр колеблется от 0,3 до 20 мм.
удлиненные – выпускают длиной от 19 до 205 мм и диаметром от 0,3 до 20 мм.
сверла длинной серии — достигают длины 254 мм, минимальный диаметр – 1 мм (максимальный – 20 мм). Длинной моделью удобно работать с изделиями, имеющими большую толщину и прочность. Короткие режущие инструменты используют для сверления аккуратных одинаковых отверстий в тонком изделии (например, металлическая пластина).
Лучшие производители
Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.
Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.
1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.
Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.
2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.
3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.
Заключение
Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:
- Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
- При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.
Вообще сверла делают в инструментальных производствах предназначенных для изготовления инструмента. Есть несколько способов, как сделать сверла. В общем случае отрезают две заготовки из прутков быстрорежущей стали и простой стали. Затем их сваривают встык. Проводят центровку торцов. Далее могут использовать токарный станок, где протачивают канавки с припуском под шлифовку. Далее ставят клеймо и закаливают в термопечи. Затем шлифуют канавки и затачивают на оптических заточных станках. Но если нужны сверла малого диаметра, то могут использовать заготовки целиком из быстрорежущей стали. Т.к. другие операции уже становятся более трудоемкими.
Возможны и другие варианты изготовления сверла. Так например, канавки могут фрезероваться и шлифоваться до термообработки. Или возможен вариант когда заготовка из прутка расплющивается и затем сворачивается в спираль, после чего обрабатывается поверхность сверла. Но такой способ используется не часто. Потому как не достаточно точен.
Как правильно сверлить отверстия конусным сверлом инструкция
Чтобы научиться правильно сверлить конусными сверлами, необходимо для начала подготовить необходимые инструменты и материалы. Для работы понадобятся такие материалы и инструменты:
- Заготовка для сверления. Это листовая сталь, пластик, стекло, дерево и т.п. Заготовку необходимо надежно закрепить в губках тисков или струбциной
- Дрель — подойдет любой электроинструмент, способный развивать скорость вращения от 3-5 тысяч оборотов в минуту. При этом рекомендуется закрепить на дрель дополнительную рукоятку, что позволит избежать перекоса. Сверление выполняется в безударном режиме
- Конусное сверло подходящего диаметра. Зависит от отверстия, которое необходимо просверлить в заготовке
После этого приступаем к непосредственному выполнению работ. Инструкция по сверления имеет следующий вид:
- В патроне инструмента закрепляется насадка
- Выбирается место, где требуется просверлить отверстие
- Прикладывается инструмент к обрабатываемой поверхности строго в перпендикулярном направлении
- Запускается двигатель инструмента. Первые секунды сверления металла способствуют центрированию и вырезанию малого отверстия. Как только сверло начинает углубляться в отверстии, с каждым последующим оборотом диаметр увеличивается. Одновременно увеличивается скорость выполнения работ
- В завершении получается аккуратное отверстие без сколов, задиров и прочих дефектов
Достаточно один раз испробовать насадку в действии, чтобы после этого отказаться от использования цилиндрических сверл при обработке листовых материалов. Как показывает себя в действии конусное сверло при сверлении пластика, оргстекла, металла и прочих материалов, показано в видео ролике.
https://youtube.com/watch?v=up8fSYsK_Bc%3F
Публикации по теме
Гибкий вал на дрель конструкция применение и изготовление
Насадки на дрель, шуруповерт и болгарку для полировки авто — виды и их выбор
Сверление железобетона или как просверлить арматуру в бетоне
Полотна на ручные ножовки по металлу — правильный выбор, виды и установка
Конструктивные особенности ступенчатого сверла
Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:
- направляющую часть, на которой расположена режущая кромка;
- поводок, переходящий в шейку инструмента;
- хвостовик, заданной формы (в зависимости от патрона дрели).
Конструкция ступенчатого сверла
Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:
- метрический конус;
- конус увеличенный удлинённый;
- инструментальный конус;
- так называемый конус Морзе.
https://youtube.com/watch?v=KyJC0S-ZbWs
Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.
Вершина конуса разделена на три составные части:
- наконечник вершины для проведения предварительного сверления;
- первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
- специальная режущая кромка (служит для последующего расширения отверстия).
Сверлильный патрон с конусом Морзе
Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.
Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:
Подробно ознакомиться с характеристиками
Разобраться с возможностями конусного многоступенчатого сверла, например по металлу
Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку
Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром. Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла. Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства. Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.
Конусное и ступенчатое сверла
При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.
