Коробка передач для мотоблока своими руками

Cхема создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

  • тросы для управления;
  • подвески двигателя;
  • рукоятки;
  • цепи;
  • дугу, рамы.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем. Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Из труб варится П-образная рама.
  2. На токарном станке надо выточить колесную ось.
  3. Сделать 3 самодельных шарнира, которые устанавливаются на передней и регулирующей тяге. Такой подход в сборке применял конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для того, чтобы соединить мотокультиватор, руль и плуг.
  4. Наварить на раму машины стальную трубу, на которой должна быть ось. Она нужна для осуществления натяжения, которое передается коробке передач. Чтобы такое натяжение постоянно присутствовало, надо сделать качающее коромысло.
  5. Сварить ручку для переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
  6. Ходовая часть может иметь шаг цепей, которые равны 12,7 и 15,9 мм. Звездочки на цепи обладают следующими характеристиками — выходной вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Основные этапы изготовления мотоблока:

  1. Сваривается рама, на которую потом надо установить двигатель, 2 трубы в виде дуги.
  2. Между ними крепится топливный бак.
  3. Мотор собираем при помощи кронштейна, который также приваривается к раме.
  4. На ось надо навесить мотор с подвеской, а потом все детали соединяются с дугами рамы.
  5. Монтируется вторичный вал.
  6. Протягиваются тросы управления.
  7. Натягиваются цепи.

Устройство двигателя мотоблока

Как правило, на мотоблоках установлен классический двигатель внутреннего сгорания. На большинстве мотоблоков, установлен четырехтактный бензиновый двигатель, на более тяжелых моделях, устанавливают дизельные двигателя. Встречаются мотоблоки, как правило, легкие, небольшой мощности, где установлены двухтактные двигатели.

Устройство четырехтактного бензинового двигателя:

1. Кованный коленвал 2. Топливные фильтры 3. Воздушный фильтр 4. Электронное зажигание 5. Цилиндр 6. Клапана 7. Опорный шарикоподшипник.

Бензиновый одноцилиндровый четырехтактный двигатель, состоит из следующих основных составных частей и систем: Кривошипно-шатунный механизм, механизм газораспределения, системы подачи топлива, системы управления, системы смазки, системы подачи воздуха и отвода отработанных газов, системы запуска, системы зажигания и системы охлаждения. Данная информация, будет полезна при ремонте двигателя.

Трансмиссия предназначена для передачи вращающего движения от двигателя к колесам и изменения направления и скорости движения. Трансмиссия состоит из следующих узлов: редуктор, дифференциал, а так же коробки передач и сцепления (в некоторых моделях).

Назначение дифференциала, обеспечивать вращение правого и левого колеса с разной скоростью, для улучшения маневренности.

По своему типу органы трансмиссии (коробки передач и трансмиссии) могут быть, ременными, шестеренчатыми и цепными.

Самодельные минитрактора, вездеходы и автомобили

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

Чертежи

Также отдельным пунктом выделим чертежи. Перед тем как приступить к работе рекомендуем тщательно присмотреться к ним. Для этого подойдет руководство по эксплуатации любого мини мотоблока. Магазин Гарденшоп собрал для Вас необходимые чертежи для сборки мотоблока своими руками.

READ Мотоблок Кутаиси Супер 610 Замена Двигателя

Сборка мотоблока из бензопилы

Если где-то завалялась в гараже ненужная пила, тогда можно запросто переделать ее на мотокультиватор. Здесь не обойтись без понимания чертежей. Чертеж для мотоблока из бензопилы необходим в первую очередь для того, чтобы суметь при монтаже сохранить высочайшую точность.

Рекомендация: Лучше взять для создания мотокультиватора мощную, компактную и легкую бензопилу с высокой производительностью.

  • Создание рамы. Ее нужно сделать кубической формой с углами размером 32 х 32 см.
  • Установка двигателя. Его следует прикрепить на поперечину каркаса.
  • Установить топливный бак. Его устанавливают под поперечину каркаса. Лучше всего для реализации этого пункта использовать кронштейны.
  • Приварить на опоры подшипники.
  • Создание рулевого управления. К колесной опоре приварить центр тяжести, который располагается над колесной базой. Замок зажигания запуска двигателя подойдет абсолютно любой.

Преимущества очевидны: нет серьёзных требований к смазке и топливу, работает в автономном режиме, можно использовать в труднодоступных местах. Кроме всего, такой самодельный культиватор сделанный из подручных средств очень компактный и легкий.

Сборка мотоблока из автомобиля

Для этого подойдет абсолютно любая машины. Какие инструменты понадобятся?

  • КПП
  • Редукторы бортовые
  • Подвеска передняя
  • Рейка рулевая
  • Колеса

В самом начале сборки нужно сварить крепкую металлическую трубу размером до 10 см для создания оси. С двух сторон конца трубы нужно приварить шариковые подшипники к корпусу, затем на них прикрепить колеса от мотоцикла. На трубу нужно прикрепить КПП от того же самого мотоцикла с помощью приварки кронштейнов. После проведения такого цикла работ можно на базе КПП ЗАЗ установить полноценный двигатель. Последним шагом будет считаться прикрепленные ручки управления агрегатом на вертикальный удерживатель.

Использование заднего моста ВАЗ

Что уж точно можно сделать своими руками, так это многофункциональный прицеп из заднего моста Жигулей.

Для этого понадобится немного материалов:

  • стальные трубчатые заготовки 60х30 и 25х25 мм;
  • колеса и рессоры от заднего моста Жигулей;
  • листовые куски стали от 0.8 мм толщиной;
  • швеллеры, листы дюралюминия от 2 мм толщиной.

Кузов прицепа можно собрать различными способами. Один из самых распространенных вариантов — деревянный с металлическими уголками и винтовыми креплениями. Процесс работы следующий:

  1. Деревянный каркас крепится на металлическую конструкцию заднего моста.
  2. Металлические детали свариваются между собой.
  3. Поперечные траверсы делаются из профиля 25х25 мм, трубчатые заготовки пригодятся для лонжеронов.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем к нижнему мосту.
  5. Далее соединяются балки.
  6. С помощью рессор соединяем между собой лонжероны. Для этого на оси балок аккуратно надевается край рессор. С центральной частью конструкции балка соединяется стремянками.
  7. Последняя часть — треугольное дышло, которое сваривается из металлических труб. Дышло приваривается к металлическому каркасу.

Осталось соорудить переход от дышла прицепа к мотоблоку.

Как сделать мотоблок своими руками с коробкой от жигулей и задним мостом ВАЗа

Многие люди интересуются, можно ли изготовить мотоблок своими руками. Тяжелый мотоблок или мотоблоки компактных размеров — незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую технику. Поэтому при наличии определенных умений, знаний и навыков мотоблок можно собрать своими руками. Для того чтобы мотокультиватор, собранный самостоятельно, долго прослужил, создается схема проекта. Необходимо правильно снять размеры с деталей, купить материалы и инструменты, и выполнить технические чертежи и размеры узлов. Воспользоваться можно одной из инструкций народных умельцев, которые на специальных форумах пишут, как сделать мотоблок своими руками.

Любые рекомендации в интернете, посвященные тому, как самостоятельно выполнить мотоблок, необходимо проверить по отзывам. Хорошо, если пользователями таких мотоблоков-самоделок являются друзья или знакомые. Тогда их отзывам вполне можно доверять, в остальных случаях все советы по сборке и пользованию самодельными аппаратами надо проверять.

Навесное оборудование для мотоблоков МТЗ. 1 Навесное оборудование для мотоблоков МТЗ

Навесное оборудование для мотоблоков МТЗ предназначено для расширения возможностей мотоблоков. На сегодняшний день существует немалое количество моделей, которые позволяют производить заготовку сена, стричь газоны, сажать и убирать картофель, измельчать дерево, перевозить грузы и т.д.

Навесное оборудование для мотоблоков

Перед покупкой такого оборудования следует определить диапазон и объем работ, назначение выбранной модели. Среди населения очень популярны следующие устройства: косилки, окучники, картофелекопалки , культиваторы и прицепы.

Картофелекопалки помогают выкапывать картофель из земли, выбрасывая его на поверхность. Косилки используют для покоса травы на газонах, в садах, парках. Окучники используют при прополке и окучивании земли. Культиваторы разрыхляют поверхность, ровняют почву после обработки. С помощью окучника  можно также качественно удобрить почву. Прицепом транспортируют разнообразные грузы в хозяйствах и муниципальных службах.

Плуг для мотоблока МТЗ – механическое средство для обработки почвы, которое предназначено для вспашки земли. Вспашка – главная почвообрабатывающая операция , которая измельчает почву и укладывает ее верхний слой в борозду. Конструкция плуга состоит из рабочих органов, которые установлены на металлической раме, и вспомогательных деталей.

1.1 Адаптер к мотоблоку МТЗ

Адаптер для мотоблока МТЗ – это устройство, которое оснащено механизмами для установки и закрепления разнообразного навесного оборудования. Внешне аппарат напоминает одноосный прицеп. С помощью адаптера увеличивается производительность агрегата, и расширяются возможности по выполнению работ. Адаптер превращает мотоблок в мини-трактор, что делает возможным обработку почвы, окучивание и культивацию сельхоз культур.

1.2 Конструкция и виды

По функциональности адаптеры разделяют на используемые для перевозки грузов кузовные и применяемые только при обработке земли, не оборудованные кузовом механизмы. Среди всех моделей таких механизмов существуют устройства, которые оборудованы телескопическими дышлами и имеют возможность изменения ширины колеи колес.

Навесное оборудование на мотоблок МТЗ для посадки картофеля

Адаптеры разделяют по мощности мотоблока, на который устанавливаются:

  • тяжелые, что оснащены длинным дышлом и используются для работ с мощными одноосными тракторными устройствами с силовыми установками, которые работают с водяной системой охлаждения;
  • легкие, которые работают с маломощной техникой с воздушным охлаждением и коротким дышлом.

1.3 Адаптер своими руками

Прицеп несложной конструкции можно собрать своими руками. Как показывает опыт пользователей, собранные своими руками адаптеры ненамного уступают по качеству моделям, изготовленным на заводе. Стоимость самодельного прицепа намного ниже, чем заводского. Кроме того, сделанные устройства своими руками больше отвечают конкретным требованиям (условия работы), чем магазинные, которые зачастую приходится дорабатывать.

Для того, чтобы самостоятельно изготовить адаптер надо следовать таким этапам работы:

Сцепка прицепа для мотоблока своими руками

Сцепка – это такой механизм, который позволяет крепить на мотоблоки навесное оборудование. В сущности, сцепка мотоблока, может прикреплять окучники, плоскорезы, плуги, картофелекопалки, прицепы и двойную сцепку.

Именно такая жесткая сцепка это есть одна из востребованных и довольно таки популярных навесных оборудований, которую чаще всего устанавливают владельцы частных владений.

Сцепка прицепа для мотоблока своими руками это очень важный составляющий узел, который обеспечивает надежность соединений мотоблока с прицепными оборудованиями. Виды соединения сцепки бывают разные. А разница это в том, что конкретно вы хотите прицепить к мотоблоку, в нашем случае это прицеп, вот для него нам очень подойдет П-образный узел сцепки к мотоблоку.

Сцепка прицепа для мотоблока должна изготавливаться достаточно надежной, чтобы она могла выдержать постоянные нагрузки. Поэтому рекомендуем изготовление ее только из прочной марки металла. В основе сцепки лежит крепление П-образной формы. Чтобы изготовить его нам подойдет швеллер.

Это крепление необходимо установить в задней части мотоблока под рулем. В креплении мотоблочной сцепки нужно высверлить отверстия подходящего диаметра, для того чтобы закрепить в нем кронштейн и крепежный штырь. Штырь берем из высококачественной и высокопрочной стали. Он нам послужит для соединения дополнительных приспособлений к мотоблоку.

Расположение кронштейна должно быть своим длинным концом вниз, нужно это для того, чтобы оборудование, которое мы подсоединяем к мотоблоку выполняло все необходимые функции и конец кронштейна не прикасался и не согнулся.

Этот вид соединения сцепки для мотоблока является стандартным. Перед тем как приступить к работе, стоит очень тщательно проверить все резьбовые соединения – они должны быть до упора затянуты. Эта несложная процедура, помогает нам предупреждать поломку сцепки, ведь из-за разболтанного или разъединенного соединения может случиться поломка.

После проверки всех соединений можно смело приступать к работе. Во-первых, стоит помнить, что настраивание навесного оборудования в нашем случае это прицеп еще зависит от самого мотоблока и его технических возможностей. После настройки оборудования нужно провести пробные работы – очень тщательно проследить за его работой в диапазоне 3-5 метров ходы, и при необходимости провести дополнительные корректировки.

Как сделать ходоуменьшитель для мотоблока своими руками?

На сборке всего необходимого оборудования подготовительный этап не заканчивается. Чтобы работа прошла быстрее, и в процессе ее выполнения удалось избежать ошибок, потребуется изучить чертежи. В них обязательно должны быть указаны места монтажа отдельных деталей и способы их крепления в конструкции.

Дальнейшая последовательность сборки выглядит следующим образом:

  1. Основным элементом изготавливаемого уменьшителя хода является его корпус. Именно от его состояния зависит эффективность работы готового механизма, а также соотношение валов, осей и соосность подшипников. Лучше всего для изготовления корпуса использовать листовой металл. При этом одна из стенок самодельного корпуса обязательно должна быть съемной – это облегчит обслуживание механизма. Упростить изготовление этого элемента можно в том случае, если использовать для сборки ходоуменьшителя уже готовый корпус от генератора;
  2. Трубы при сборке используются вместо посадочных гнезд для подшипников. При этом диаметр внутренней полости используемых труб должен быть равен диаметру внешней полости подшипников. При сборке их следует установить в подходящее положение и закрепить посредством сварки;
  3. Валы можно сделать, применив для этого круглый прокат из закаленной стали. Используемый прокат потребуется проточить до подходящего диаметра, а также проделать канавки и бурты. После этого понадобится тщательно обработать пазы в шпонке при помощи фрезеровочного станка. При работе ходоуменьшителя на мотоблоке установленные валы будут вращаться в паре со звездочками, и передавать создаваемый мотором крутящий момент посредством цепи и шпонки;
  4. Подшипники в конструкции будут играть роль опор для используемых валов. На них будет воздействовать значительная нагрузка, поэтому от правильно подобранных подшипников зависит эффективность и долговечность ходоуменьшителя для мотоблока. Лучше всего применять для сборки радиальные подшипники – они не нуждаются в специальном обслуживании и частой замене;
  5. Цепь и звездочку потребуется приобрести отдельно, так как на самостоятельное изготовление этих деталей уйдет много времени и сил. В деталях об изготовления ходоуменьшителя расскажет видео.

В процессе эксплуатации уменьшителя хода на мотоблоке следует помнить, что этот механизм – в первую очередь, редуктор, который позволяет уменьшить скорость мотоблока. Соответственно он нуждается в постоянной смазке. Для его исправной работы необходимо использовать обыкновенное трансмиссионное масло, менять которое нужно не реже 1 раза за 70–100 часов эксплуатации мотоблока.

Изготовленный, таким образом, ходоуменьшитель подойдет для монтажа на мотоблоки известной марки Нева. Благодаря простой конструкции агрегатов этого бренда каких-либо проблем с установкой уменьшителя хода возникнуть не должно.

Дополнительные приспособления

Продаются мотоблоки с минимальным количеством комплектующих. Однако фрезы и стандартного плуга для выполнения всех сельхоз работ недостаточно. Как улучшить мотокультиватор с помощью подручных материалов? С помощь инструментов, которые есть в каждом доме можно расширить возможности мотоблока. Оборудование, которое можно изготовить самостоятельно:

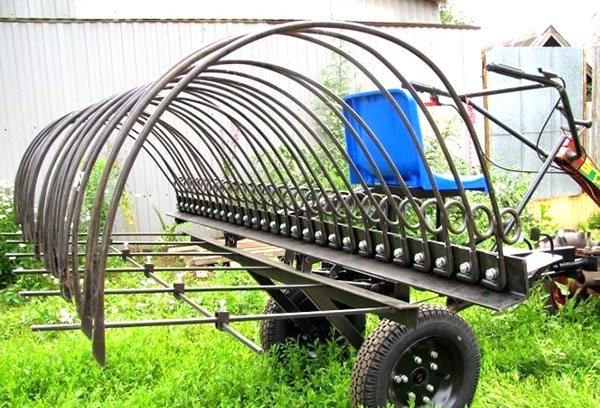

  1. Установка на мотоблок граблей для уборки мусора, листьев, сена. Такое простое приспособление ускорит осенне-полевые работы, позволит за считанные минуты очищать большие участки от мусора. Для изготовления граблей будет нужно: несколько метров арматуры с сечением 8-12 мм и полоска листового металла. Арматура, нарезается на отрезки длинной 10 см и приваривается к пластине в несколько рядов с промежутком 3-5 см. Для увеличения маневренности грабли можно оборудовать роликовыми колесами.
  2. Прицеп и телега, помогут перевезти габаритные грузы. Тележку можно изготовить из подручных материалов – швеллера и старых колес от автомобиля, металлического профиля и досок. Сцепление делается стандартным как для тракторов и автомобилей.
  3. При желании можно изготовить картофелекопалку, окучник и бороны, которые по качеству не будут уступать покупным.

Плуги для мотоблоков

Еще одно приспособление для обработки почвы с помощью мотоблока — плуг. Выделяются такие виды плугов:

  1. Самый простой в использовании – однокорпусный, так же известный как плуг Зыкова.
  2. Реверсивный плуг для мотоблока: поворотные или оборотные. Верхняя часть с загнутым пером, которое в процессе вспахивания переворачивает землю. Универсальное приспособление, которое легко справляется со вспахиванием тяжелых грунтов. Быстро справляется с обработкой участков с глинистой и болотистой почвой.
  3. Роторный плуг для мотоблока имеет сложную конструкцию. В зависимости от количества лемех есть двухкорпусные и трехкорпусные модели. Активные лемехи сбрасывают землю только в одну сторону, а пассивные сравнивают грядки и приподнимают их. Обработка земли таким плугом имеет ряд преимуществ: грунт максимально насыщается кислородом; уменьшается износ шин и расход топлива; после обработки не остается больших комьев земли.
  4. Ротационный плуг для мотоблока дает неограниченные возможности. Во время работы ось поворачивается, а с ней и пласты грунта. Легко вспахивает даже очень твердый грунт на глубине около 30 сантиметров. Различаются лопастные, барабанные, лопаточные и шнековые плуги. Приспособления первого типа оснащены жестким толкателем, могут состоять из пружинной пластины или быть комбинированными. Агрегаты второго типа оснащены диском с лопастями, вращающимися во время работы. Плуг с дисковым ножом для мотоблока подходит для проведения работ в начале весны, он хорошо справляется с мокрым грунтом.

Как сделать самодельный мотоблок на базе кпп ЗАЗ

Редуктор для мотоблока преобразует высокую частоту вращения на входном валу в низкую на выходном валу. Регулярное техобслуживание и своевременное проведение ремонтов позволят успешно эксплуатировать редуктор мотоблока, избежать внезапных поломок.

Конечно, лучше всего, если понимать принципы работы мотоблока и знает устройство его редуктора. Каждый фермер, знающий устройство редуктора своего мотоблока, сможет правильно провести его тех диагностику и ремонт. В тяжелых случаях, конечно, нужно обращаться к спецам, имеющим соответствующий опыт.

Если для редуктора мотоблока достаточно ступенчатого изменения частоты вращения своего выходного вала, то вместо него в самодельных мотоблоках может быть применена автомобильная коробка передач. Хорошим вариантом может оказаться самодельный мотоблок на базе кпп ЗАЗ. Ниже показан пример исполнения такого мотоблока для приусадебного хозяйства. На его изготовление, по информации хозяина, ушло около одного месяца.

Первые испытания показали малый его вес, после чего были добавлены грузы в колёса и передний противовес. Вес мотоблока получился около 160 кг.

Возможности мотоблока: пашет, культивирует, окучивает, копает; фрезерует; перевозит грузы до 800 кг.

Полуоси самодельного мотоблока на базе кпп ЗАЗ

Изготовление полуоси таит многочисленные нюансы. Для того, чтобы понять, как изготовить самодельный мотоблок с КПП ЗАЗ, желательно повышать уровень своих знаний, знакомиться с тех литературой.

Хорошие знания позволят изготовить самодельный мотоблок, который можно будет либо эксплуатировать самостоятельно, либо продать своим знакомым. Таким образом, у вас появится агрегат, идеально отвечающий вашим требованиям. При этом вы, сэкономите ощутимые денежные средства.

Для того, чтобы делать самодельные трактора и мотоблоки нужны физические силы и время. При достаточном опыте можно научится делать надежные сельскохозмашины универсального назначения. Неплохо также освоить изготовление самодельных сцепок к мотоблоку и дополнительного навесного оборудования.

Если вы будете стоять перед выбором: покупать либо самостоятельно изготовить самодельный мотоблок с двигателем ЗИД и редуктором на КПП ЗАЗ, то лучше выбрать второй вариант. Предварительно изучите спец литературу, разработайте чертежи, покопайтесь с инете — и вы сможете успешно сделать эффективный сельхозагрегат.

Как устроен редуктор мотоблока

Редуктор, который часто называют преобразователем, представляет собой механизм, который перерабатывает крутящий момент мотора и передает его на вал отбора мощности мотоблока. Происходит это с помощью набора зубчатых колес, находящихся в прочном металлическом корпусе. Редуктор и качество его деталей влияют на сроки эксплуатации агрегата для выполнения сельскохозяйственных работ

Поэтому при покупке мотоблока в магазине следует обращать большое внимание на его комплектующие элементы, в том числе и устройство редуктора

Редуктор бывает разборным и неразборным. Последние модели устанавливаются на мотоблоки бюджетного типа. Детали в них дешевые, ремонту не подлежат. При неисправностях нужно заменять редуктор. При нормальной эксплуатации срок их службы измеряется 1-2 сезонами. На дорогой технике двигатель оснащен преобразователем разборной конструкции. Он исправно служит несколько сезонов. При поломке отдельных частей просто заменяется вышедшая из строя деталь.

Преобразователь любого типа может включать в свой состав:

  • корпус (разборный или нет);
  • шестерни и валы;
  • звездочки;
  • ремни или цепи;
  • подшипники.

С помощью перечисленных деталей производится передача движений от мотора к навесным орудиям. Цепь надевается на звездочки, ремень — на шкивы. Самые простые механизмы оснащаются ременной передачей. Их же считают самыми слабыми и ненадежными. При большом крутящем моменте ремни проскальзывают и слетают со шкивов. Но такая конструкция благоприятно сказывается на валу двигателя. Проскальзывания ремней можно избежать, если поменять их на зубчатые. При этой замене нужно поменять и шкивы.

Как сделать самодельный мотоблок с редуктором от муравья

Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 —дистанционная втулка со шпоночным пазом; 12—эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

Лебедка с ручным или электрическим приводом своими руками

В корпусе дрели уже находится планетарный редуктор примерно 3:1. Очень мощная машинка

. Сделай сам – своими руками» — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях.

При выборе стартера предпочтение следует отдать моделям с планетарным редуктором. Каждый мастер разрабатывает и воплощает в жизнь свои разработки

.Лебедка может быть изготовлена своими руками по следующей технологии .После установки барабана к его оси присоединяется редуктор . В верхней части редуктора устанавливается переходник, необходимый для монтажа стартера.

Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины.

Интересные самоделки из бензопилы своими руками может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку. Такой мопед из бензопилы оснащается редуктором с передаточным числом 18:1 и вариаторной передачей, что позволяет комфортно передвигаться на нем со скоростью обычного велосипеда

Поскольку ледобур работает на низких оборотах, то для адаптации мотора бензопилы ее подключают к шнеку через понижающих червячный редуктор. Состоит она из рамы, двигателя с шестереночным редуктором, пульта управления, генератора и соединительных электрокабелей. Деталь2.JPGпомогите пожалуйста , вращается корпус дифференциала, который вращает два саттелита, один из которых передает вращение на двигатель, а второй сателлит соединен с червячным механизмом

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

  • Основная движущая сила, т.е. двигатель.
  • Трансмиссия.
  • Ходовая часть.
  • Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

  • Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
  • Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

  • Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
  • Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
  • Стартер, обеспечивающий раскрутку коленвала.
  • Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
  • Система зажигания, которая производит искру на свече зажигания.
  • Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

  • Шестеренчатая.
  • Ременная.
  • Цепная.
  • Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

  • В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
  • Однодисковое или многодисковое сцепления сухого или мокрого типа.
  • Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

  • Рычаги, руль и переключатели скоростей.
  • Управление сцеплением.
  • Рычаг или кнопка остановки двигателя.
  • Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Это интересно: Самые популярные модели мотоблоков Салют и навесное оборудование к ним: рассмотрим в общих чертах

Инструкция по ремонту коробки передач на мотоблоке

В общем случае ремонт коробки передач с полной разборкой включает несколько основных операций.

  1. Снять с выходного вала колеса или рабочие органы.
  2. Снять приводные ремни между двигателем и КПП (при их наличии).
  3. Очистить наружную поверхность коробки передач от грязи.
  4. Слить масло.
  5. Отсоединить КПП от мотоблока и перенести на верстак или на другое оборудованное рабочее место.

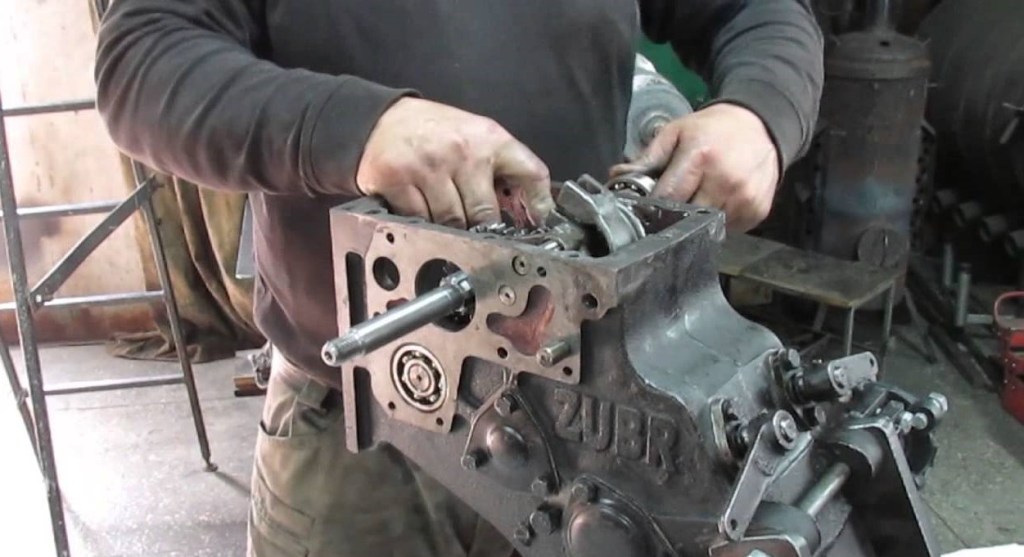

  6. Произвести разборку корпуса.
  7. Осмотреть внутренние узлы, детали и посадочные места на предмет наличия повреждений и износа.
  8. Промыть внутреннюю поверхность корпуса и исправные детали соляркой, керосином или специальным очистителем.
  9. Заменить дефектные детали и узлы.
  10. Произвести сборку в обратной последовательности.
  11. Залить свежее масло.

Подробная инструкция по ремонту коробки передач, как правило, разрабатывается производителем. Поэтому, приступая к работе, необходимо ознакомиться с технической документацией, которая должна прилагаться к новому агрегату.


Ремонт КПП можно сделать самостоятельно

Также рекомендуем почитать интересную статью про надежные виды редукторов для мотоблока и замену масла в них.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
