Кожух для ушм под пылесос своими руками

Особенности

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.

В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.

Защитный кожух под пылесос выполняет две основные функции.

Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.

Кожух под пылесос рекомендуется использовать в следующих случаях:

Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.

Назначение кожуха

Как известно, у любой болгарки есть штатный защитный кожух. Его основная задача – защита оператора от летящих из-под инструмента частиц и от разлета обломков при возможной поломке диска. Если изготавливать кожух болгарки для подключения пылесоса своими руками, то штатный чехол, либо используют в качестве несущей основы, либо демонтируют с машины.

Кожух для подключения пылесоса к болгарке применяют во многих случаях.

«нарезка» штроба в бетоне;
шлифовка чернового покрытия стен или полов под последующую отделку;
резка отделочной плитки или строительных камней (кирпич, шлакоблок);
пиление древесины или других, не создающих искр материалов.

При очистке поверхностей от ржавчины;
Удаление старых лакокрасочных покрытий;
Шлифовка материала перед покраской.

Оба списка являются неполными, и необходимость одновременного применения болгарки и пылесоса определяется при планировании работ.

Модель из пластмассовой канистры

Прибор создают из старой пластиковой канистры подходящего размера. Для изготовления подбирают канистру такого размера, чтобы ее ширина была на 1-1,5 см шире рабочего органа УШМ. Чтобы подключить пылесос к болгарке с помощью такого устройства, необходимо приготовить инструменты и материалы.

Пластиковая канистра.
Отрезок пластика размером, равным размеру боковой стенки канистры.
1 хомут большого размера для закрепления кожуха на корпусе УШМ.
1 хомут среднего размера для фиксации на кожухе шланга от пылесоса.
4 самореза самой короткой длины, например, 3×10 мм.
Сапожный или сегментный нож.
Маркер.
Линейка.
Отвертка.

Изготовление начинают с очистки емкости от остатков хранившейся в ней жидкости. Маркером и линейкой размечают в центре одной из боковых стенок канистры отверстие, диаметром, равным диаметру штатной прижимной гайки болгарки. Вырезают отверстие и переносят его центр на другую боковину. На ней размечают отверстие, диаметр которого равен наружному диаметру посадочного гнезда опорного подшипника УШМ. У канистры отрезают торцевую стенку, противоположную той стенке, на которой размещена горловина канистры. Для большей прочности торцевую стенку можно не срезать полностью, а вырезать в ней «окно», отступив внутрь от каждого края торцевой стенки по 1-1,5 см.

Закрепление пылесборника из канистры на болгарке делают так: сняв диск и опорную шайбу, надевают кожух на УШМ той стороной, на которой вырезано отверстие под опорный подшипник. Далее, если позволяет высота гнезда опорного подшипника, на это гнездо надевают хомут и затягивают его. Стенка устройства оказывается зажатой между лицевой пластиной корпуса редуктора УШМ и хомутом. Если высота гнезда подшипника не позволяет закрепить «приспособу» хомутом, стенку бывшей канистры прижимают к корпусу редуктора и отмечают на ней места соприкосновения со стяжными болтами. Сняв кожух с машины, в отмеченных местах проделывают отверстия диаметром равным диаметру болтов. Выкручивают болты редуктора, и не разбирая его, одевают новое приспособление и уже вместе с ним, вкручивают на место болты. После закрепления приспособления на корпусе УШМ, надевают на место опорную шайбу, рабочий диск и закрепляют его гайкой. Оставшееся на лицевой стороне отверстие закрывают вырезанным из имеющегося пластика щитком, закрепив его на корпусе пылесборника саморезами.

К горловине бывшей канистры присоединяют шланг от пылесоса, закрепив его хомутом – инструмент готов к работе.

Перед началом работы, с наружной стороны на корпус устройства можно нанести ярким маркером леску, соответствующую косильной лески хода рабочего диска – контролировать ровность реза будет легче.

Применение чехла для резки плитки

Варианты изготовления рассматриваемых кожухов подходят для отвода пыли при обработке бетона, кирпича, шлакоблока и дерева

При резке кафеля необходимо учитывать одно важное условие — точность реза. При работе надо видеть отметку, по которой ведется электроинструмент, производя тем самым обрезание

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов. Самый простой вариант для этого — это пластиковая бутылка.

Сделать из пластиковой бутылки кожух не трудно, и для этого понадобится проделать одно отверстие в стенке для установки на валу, а к горлышку подсоединить шланг от пылесоса

При этом не важно, для какой марки УШМ изготавливается приспособление — Bosch, Интерскол, Макита, Диолд и прочие. Все инструменты от разных производителей имеют схожую конструкцию, поэтому принцип изготовления одинаков для всех

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска. Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления.

Заводские насадки для плитки

Резать плитку при помощи УШМ с пылесосом очень трудно, потому что чехол для отвода пыли перекрывает место резки, а строителю нужен абсолютный контроль за процессом. Но есть решение этой проблемы. Необходимо сделать пылесборник своими руками, используя для этого прозрачные материалы. К примеру, для этой цели отлично подойдет большая пластиковая бутылка.

Закрепляется она с помощью заводского защитного кожуха. Ее горлышко хорошо подходит под шланг от пылесоса. Применяя такое прозрачное приспособление, можно делать все виды работ, производя визуальный контроль вхождения режущего диска в керамическую плитку.

Чтобы резать плитку, применяются специальные режущие диски с алмазным напылением. Стоит отметить, что кромка режущего диска обязана быть сплошной, потому что сегментированные круги повышают вероятность образования сколов. А также стоит выставить на болгарке невысокие обороты, чтобы керамическая плитка не треснула. Специалисты советуют: чтобы рез получился ровный, необходимо его осуществлять за один проход диска. Если не получилось отрезать с первого раза, то делать второй проход нельзя.

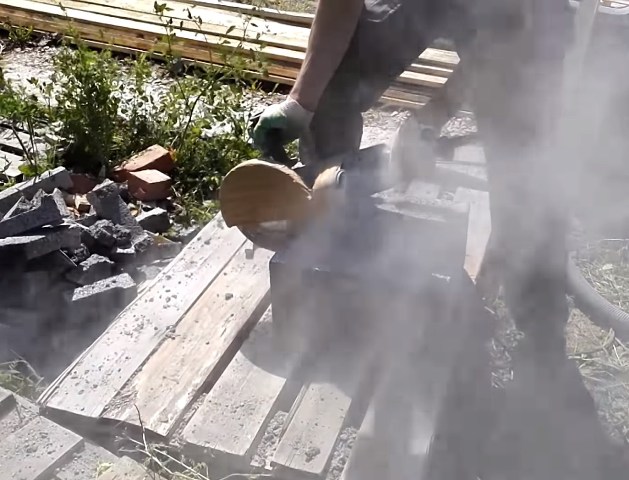

При пилении угловой шлифовальной машинкой бетона, кирпича, камня или кафельной плитки образуется большое количество пыли. В данной статье мы расскажем, как пилить болгаркой без пыли.

Пыль не только загрязняет помещение или рабочую зону, но и оказывает пагубное влияние на здоровье человека.

Кроме этого в пыли гораздо труднее и неудобнее работать, т.к. трудно дышать и ничего не видно.

Чтобы производить работы без пыльности можно использовать два способа.

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

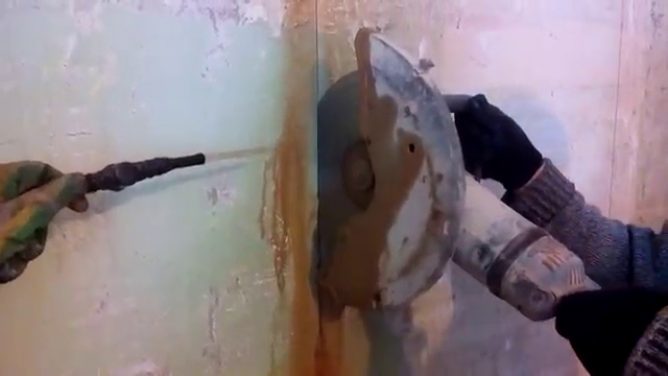

Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

https://youtube.com/watch?v=wop1TDftMj0

Простейший метод

Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:

Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.

Читать также: Алмазный шлифовальный круг для заточки твердосплавного инструмента

Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.

Как из болгарки сделать штроборез

Можно изготовить ручной штроборез и своими руками. Для газобетона, бетона и кирпича. Это выйдет дешевле, но потребует определённых навыков и наличия другого вспомогательного инструмента, например, сварочного аппарата, дрели, токарного станка. Чертежей для штробореза из болгарки своими руками, как правило, нет. Всё делают исходя из собственных нужд, наличия УШМ определённого типа и возможностей.

Изготовление защитного кожуха

Наверное, самый ответственный момент во всём процессе изготовления насадки штробореза на болгарку. Для этого понадобятся навыки сварщика и сварочный аппарат. Металл лучше подобрать около 1−2 мм. Это даст лучшую защиту от осколков бетона и диска в случае его разлёта. Область размещения дисков должна иметь ширину с запасом на два диска, причём таким образом, чтобы можно было регулировать общую ширину вплоть до 50 мм. Диаметр обычных дисков для пиления бетона обычно составляет 125 мм. Этого хватает, чтобы проштробить борозду глубиной около 30 мм, чего вполне достаточно для большинства коммуникаций. Поэтому размер кожуха должен быть чуть больше диаметра используемых дисков.

Кожух для штробореза можно купить готовый, вот только его ширина не всегда соответствует желаемой

В конструкции кожуха необходимо учесть выходное отверстие, к которому будет подключён пылесос для штробореза. Своими руками можно подобрать диаметр отверстия под необходимый. В принципе, можно сделать и без него, однако, это заметно ухудшит эффективность штробореза и срок службы дисков. Да и работать в пыли не так комфортно.

Опорная плоскость поможет избежать неравномерной глубины реза

Опорная плоскость или подошва также изготавливается из металла. В ней делается прорезь с запасом для максимальной ширины двух дисков. Идеальным вариантом будет изготовление подошвы с фиксированной глубиной. Это позволит штробить канавки на нужную глубину. Также неплохо позаботиться об откидывании подошвы за линию действия дисков, чтобы избежать травмирования. В этом может помочь установка пружины на механизм крепления.

Встречаются довольно брутальные решения

Систему крепежа можно повторить с любого оригинального кожуха, которая, по сути, представляет собой хомут с болтом и зафиксированной гайкой. Как уже говорилось ранее, купить насадку для штробления на болгарку, как таковую, не получится. Есть лишь модифицированные кожухи, которые могут немного ускорить процесс переделки.

Вал или гайка

Для того чтобы закрепить второй диск на болгарке, длины стандартного вала может не хватить, особенно для штробления широких канавок. Тут можно пойти двумя путями: купить или изготовить удлинённый вал или купить или изготовить специальную гайку с креплением для второго диска.

Стандартный вал для УШМ

Найти готовый вал будет довольно трудно, потому что производители выпускают их крайне редко. Его можно выточить на токарном станке самостоятельно или заказать эту работу в любом токарном цеху.

В целом можно пойти на разные ухищрения — подложить шайбу, например

Но чаще всего применяют специальную гайку. Найти её или же изготовить проще. Конструктивно она представляет собой зажимную гайку, с другой стороны которой стоит ещё одна с небольшим валом. На него ставится второй диск и закрепляется ещё одной гайкой. Для узких бороздок примерно до 0,8−1 см и вовсе можно обойтись двумя стандартными гайками. Первый диск ставится как обычно, а второй — сверху, после чего крепится второй гайкой.

Если нужна узкая бороздка, можно обойтись без специальных гаек и валов

Приблизительный результат готового штробореза из болгарки своими руками есть на видео:

Канистра

Если нет навыков сварки или жена наотрез отказывается выдать разрешение на порчу кастрюли, то есть третий вариант, как изготовить защитный кожух с пылеотводом, который также чудесно соединяется с трубкой пылесоса. Что для этого понадобится?

Найти в своем гараже, кладовке, или у соседа канистру. Из нее строительным или обычным ножом руками потребуется вырезать конструктивные отверстия, в согласии с валом болгарки и расположением на нем диска. Хорошо бы помнить и про технику безопасности. Почему? Банально – для сохранения целостности рук

Более того, важно правильно выбрать нож. Он должен быть с качественной ручкой и хорошо сидеть в руке, не выскальзывая

После необходимо закрепить трубку пылесоса с горловиной канистры, чтоб она стала как насадка. Как? Разрезать горловину вдоль и надеть хомут для того, чтобы после им затянуть трубку пылесоса

Важно помнить, что для того, чтобы добиться хорошего всасывания пылесоса, необходимо проследить, чтобы все части кожуха плотно прилегали к друг другу

Как подсоединить насадку к пылесосу

Пластиковая насадка будет выполнять роль пылеприёмника, но она не прилегает плотно к обрабатываемой поверхности, нужно решить эту проблему, а также присоединить насадку к шлангу пылесоса.

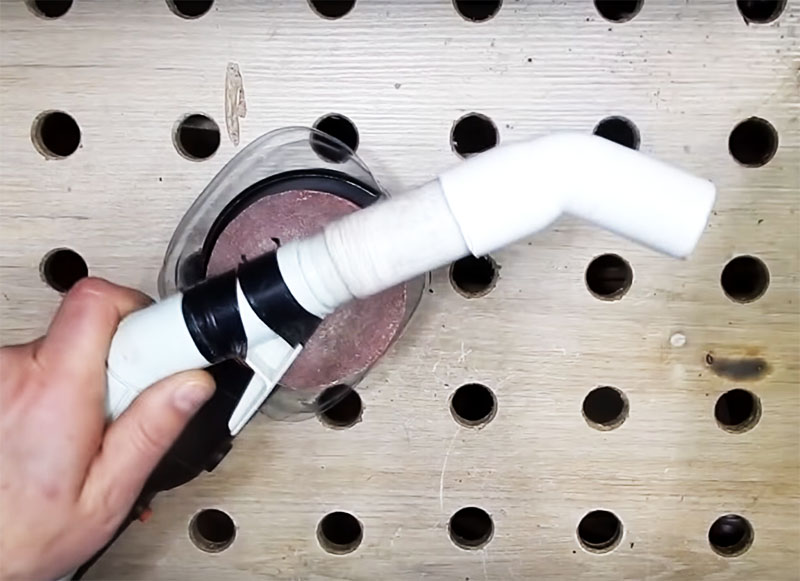

ФОТО: YouTube.comСамый удобный вариант – пластиковый сгон для сантехнической трубы. Он по размеру как раз подходит для шланга пылесосаФОТО: YouTube.comНа донышке вашей насадки нужно прорезать отверстие, в которое войдёт сгон. Сделайте его, разрезая пластик лепестками. Потом отогните их и вставьте детальФОТО: YouTube.comЗафиксируйте лепестки несколькими мотками изоленты. Расположите насадку так, чтобы она была близко к корпусу шлифмашинки

Дополнительно примотайте её той же изолентой, надёжно фиксируя на корпусе, но так, чтобы не закрыть два боковых отверстия для вентиляции двигателя. Если закроете – прибор просто перегорит.

Второй способ подключение пылесоса

Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.

Для этого понадобятся:

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;

• скотч армированный (для большей надежности);

• скотч малярный хорошего качества.

Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.

Пошаговая инструкция

Всего пять несложных действий:

1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.

УШМ должна располагаться достаточно устойчиво.

2) Берем отвод плоскогубцами или каким-либо зажимом.

3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.

4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.

Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.

5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.

Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.

Для подобных работ можно использовать только строительный пылесос.

При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.

Так вся пыль будет уходить через отвод в пылесос.

Пиление объектов производим двигателем вперед.

Техника безопасности

Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.

Мы лишь прикрепили патрубок к корпусу инструмента.

И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.

Малярный скотч рассчитан только на защиту от пыли.

Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.

При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

алюминиевая кастрюля или тарелка;
пластиковая канистра из-под масла;
пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
Вырезать из оцинковки по контуру боковую крышку.
В ней ближе к краю просверлить отверстие под патрубок.
Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
Вставить трубу в вырезанную крышку и закрепить саморезами.
Также саморезами прикрутить полученную конструкцию к уголкам.
Закрепить конструкцию на болгарке.
Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.
