Плюсы и минусы
Кран отличается высокой мобильностью, производительностью и грузоподъемностью.
Главные его качества:
- быстрая транспортировка к месту эксплуатации;
- доступная сборка;
- возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.
Смотрите » Обзор модификаций автомобильного крана КС-45717 на базе разных шасси
Перед процессом приямки не изготавливают, анкерами не пользуются.
Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.
Недостатками модулей являются:
- груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
- максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

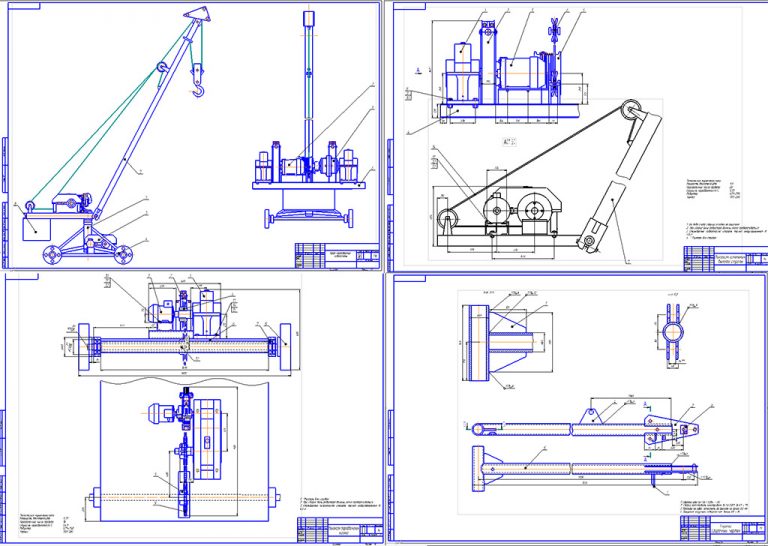

Конструкция крана
Краны «Пионер» (в просторечии – КП) представляют собой стреловые подъёмно-транспортные устройства, которые управляются непосредственно с земли или от условного нулевого уровня подъёма груза. Ввиду своей компактности и небольшого веса такие устройства могут устанавливаться даже на перекрытиях уже возведённых этажей. При этом КП отличаются вполне рабочими техническими характеристиками. Например, они могут выполнять подъём грузов весом 500 кг, 750 кг и 1000 кг на высоту от 4,5…6 м (если кран установлен на земле) до 50 м, если кран установлен на крыше строящегося объекта.
В состав узлов крана «Пионер» входят:
- Опорная рама прямоугольной конфигурации.
- Четыре колеса для передвижения конструкции по ровному и устойчивому основанию (малейший уклон недопустим). Выпускаются КП и стационарного типа.
- Грузовая вертикальная ось, снабжённая подшипниками и жёстко прикреплённая к опорной раме.
- Поворотная платформа, которая свободно вращается в подшипниковых узлах.
- Грузовая стрела, которая может иметь постоянную или регулируемую длину.
- Бетонный противовес (на кранах «Пионер» грузоподъёмностью 750 и 1000 кг устанавливаются два симметрично расположенных противовеса).
- Основная крюковая подвеска.
- Страховочная подвеска с опорными стяжками.
- Грузовая лебёдка.
- Узел останова стрелы.
- Грузовой трос.
- Узлы управления: путевой и конечный выключатель, кнопочная станция.
Для монтажа КП достаточно наличия свободной площадки (в колёсном варианте – бетонной или асфальтной) с габаритами не более 5×2 м и со свободной зоной вверху не менее 4500 мм. Конструкция легко разбирается и быстро переустанавливается на новое место работы. Весит кран «Пионер» (с канатами и крюком), в зависимости от своей грузоподъёмности, от 900 до 1800 кг.
Это интересно: Производители и технические характеристики японских кранов пауков — рассматриваем в общих чертах
Монтаж и эксплуатация механизмов крана
Вначале на подготовленное основание устанавливают опорную раму, в центральное отверстие которой вставляется поворотная ось. Перед этим производят тщательный осмотр подшипников, при необходимости очищают их внутренние поверхности от загрязнений и смазывают.
На ось устанавливается поворотная рама, которая фиксируется на ней при помощи клинообразной втулки. Монтируются противовесы. Горизонтальную поверхность рамы выверяют при помощи строительного отвеса (лучше – лазерного): допустимая неперпендикулярность не должна превышать 35…50% от зазоров, имеющихся между осью и внутренней поверхностью подшипников.
Далее при помощи винтовых стяжек производится установка грузовой стрелы. Для разборных вариантов стрела для проверки работоспособности устанавливается максимально допустимой длины. Стяжки позволяют компенсировать незначительный уклон площадки, где располагается кран «Пионер».
После проверки правильности монтажа стрелы устанавливается механизм подъёма, подключается энергопитание привода лебёдки, и проверяется действие кранового останова: вначале – при холостом перемещении стрелы, а затем – в режиме подъёма и опускания груза с предельной массой.
Завершающим этапом подготовки крана к эксплуатации является установка конечных и путевых выключателей. Конечный выключатель является ограничителем высоты подъёма груза и крепится к стреле. Путевой выключатель управляет электродвигателем намотки каната на барабан, и предотвращает срыв крюка с подвески.
Поворот платформы для крана грузоподъёмностью 500 кг производится вручную, при этом контролируется лёгкость её перемещения. Для остальных модификаций вращение платформы начинается нажатием соответствующей кнопки на пульте управления.
Из соображений техники безопасности запрещается производить все наладочные и основные грузоподъёмные операции во время перемещения крана на колёсиках.
Стреловой кран Пионер
Кран стреловой Пионер предназначен для подъема различных грузов массой до 500 кг при строительстве и ремонте зданий и сооружений. Самыми популярными и распространенными являются краны Пионер, так как они имеют высокую степень производительности и грузоподъемности, более того, они отличаются особой надежностью.
Краны Пионер станут Вашими незаменимыми помощниками, если Вы планируете заняться строительством здания, в особенности, здания с малым числом этажей. Компания «АбсолютКринИнвест» предлагает Вашему вниманию широкий выбор кранов Пионер, грузоподъемность которых варьируется от 500 до 1000 кг. Мы предлагаем аренду крана Пионер.
Краны пионер переставные используются для перемещения и подъема грузов при строительстве жилых домов, магазинов, развлекательных комплексов, при проведении работ по ремонту или отделке. Краны пионер переставные могут быть установлены как на землю, так и на перекрытия зданий.
Особенности крана стрелового Пионер: — допустимая скорость ветра: при работе — 14 м/с, для нерабочего состояния — 33 м/с (эксплуатация в I-V ветровых районах по ГОСТ 1451-77) — климатическое исполнение «У» категории I по ГОСТ 15150-69 (при температуре окружающего воздуха от -40°С до +40°С). — поставляется без противовесов.
Кран стреловой Пионер- представляет собой раму, на которой установлена поворотная конструкция с лебёдкой и стрелой. Подъём осуществляется лебёдкой через блок, смонтированный на поворотном узле. Кран стреловой Пионер предназначен для подъёма различных грузов весом до 500 кг при строительстве и ремонте зданий и сооружений с установкой его на земле или на перекрытии здания. Кран стреловой Пиорнер эксплуатируется при температуре окружающей среды -40°С — +40°С, относительной влажности воздуха 80%, скорости ветра 12 м/с. Максимальный уклон рабочей поверхности 3°. Группа режима крана и механизмов — М4. Кран стреловой Пионер представляет собой разборную конструкцию, что позволяет его легко перевозить и монтировать на различных строительных объектах.
Устройство кранов Пионер: 1. Поворотная рама с приводом 2. Ходовая рама 3. Стрела (возможно исполнение крана с разборной стрелой) 4. Крюковая подвеска 5. Механизм конечного останова 6. Стяжка 7. Канат грузовой 8. Контргруз Кран стреловой Пионер эксплуатируется при температуре окружающей среды от — 40С до + 40С, относительной влажности воздуха 80%, скорости ветра 12 м/с.
Технические характеристики стрелового крана Пионер:
Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото
Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.
Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.
Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную компанию «GRAS», ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.
Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.
Применение
Данный стреловой кран способен перемещать любые предметы, интенсивно трудясь при жаре в сорок градусов и при морозе до минус сорока. Он легко доставит на крышу, а также на любой из этажей стройматериалы, монтажные конструкции, необходимое на данный момент оборудование, инструмент и инвентарь.
Во время выполнения кровельных работ агрегат, снабженный удобной поворотной стрелой, поможет в короткие сроки подать на крышу нужный объем мастики, рулонной кровли или утепляющего материала.
На производственных предприятиях кран Пионер часто используется для проведения работ ремонтного характера, а также для быстрой погрузки и выгрузки любых материалов, станков, металлических конструкций.

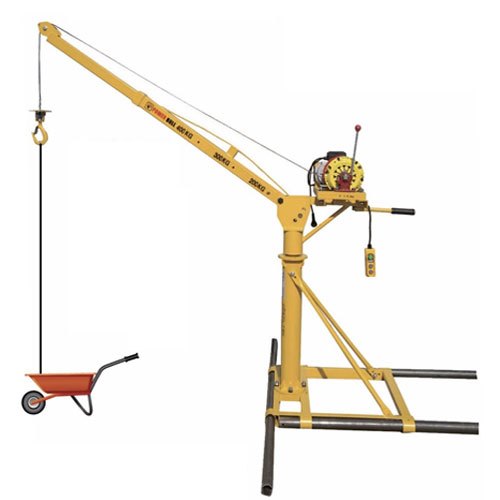

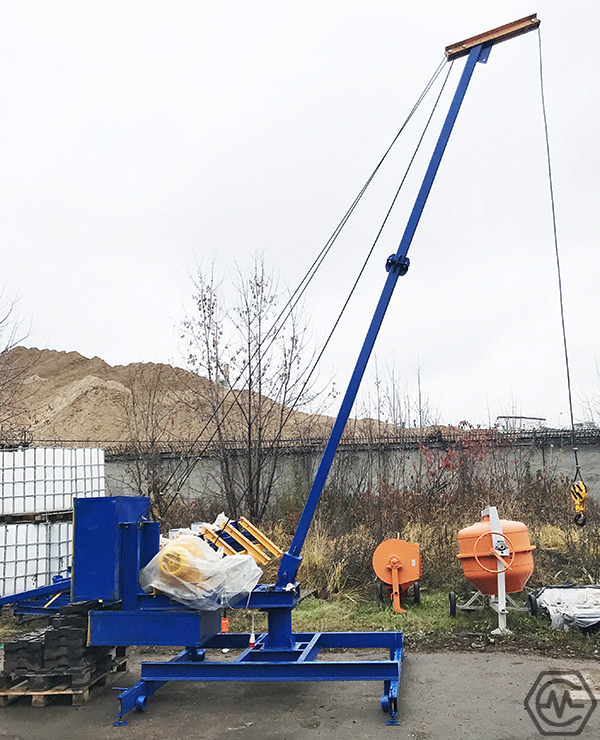

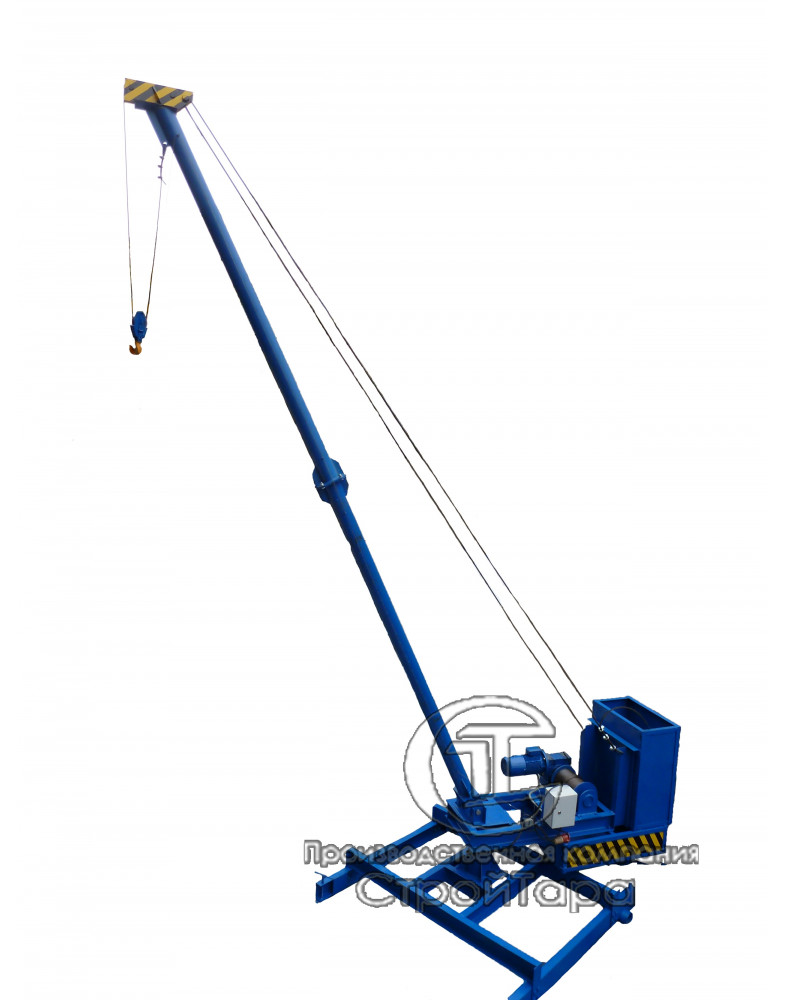

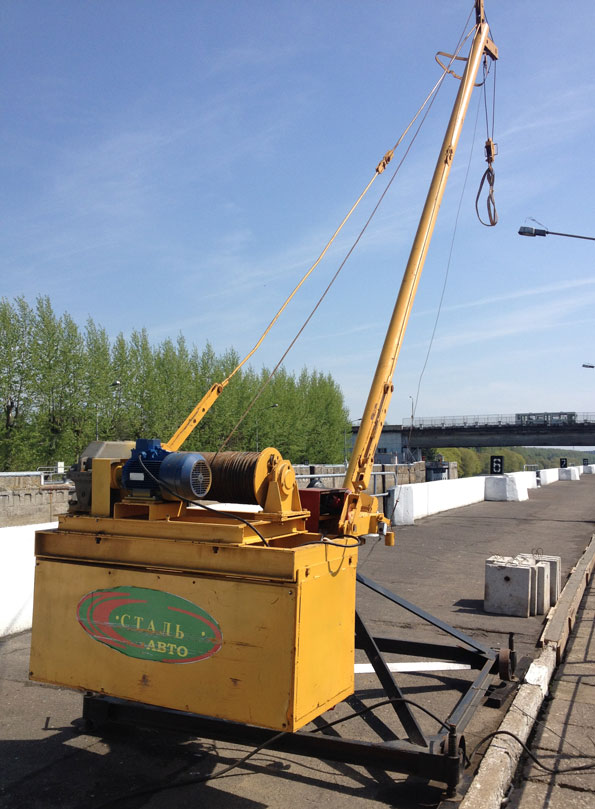

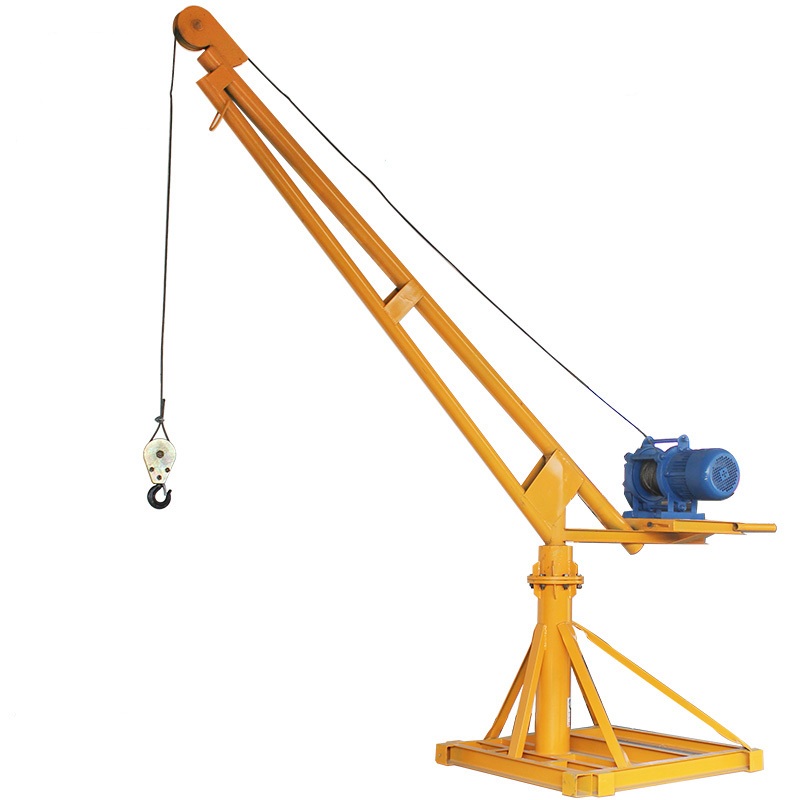

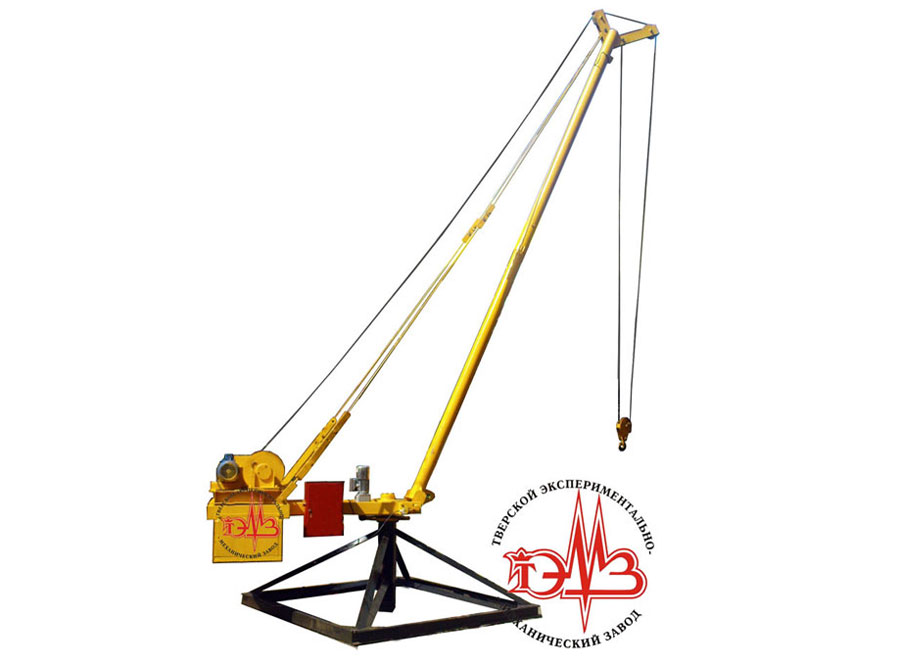

Фото подъемника типа Пионер
Пользуются подъемником типа пионер и торговые предприятия, а также оптовые склады. Подъемник поможет быстро отгрузить покупателю тяжелые рулоны линолеума, паллеты с керамической плиткой, различные пиломатериалы.
Плюсы и минусы
Преимущества:
- Простая и максимально надежная конструкция, удобство эксплуатации.
- Быстрота сборки и разборки – не более получаса.
- Высокая мобильность, которая позволяет использовать кран даже на дальних объектах.
- Нет надобности регистрировать подъемник в Ростехнадзоре.
- Перед работой не нужно изготавливать приямок, а при монтаже не требуются анкера.
Возможность поворота стрелы на 360 градусов делает простым подъем и опускание груза.
Низкая стоимость, небольшой расход энергии.
Недостатки:
- Гибко подвешенный груз не всегда создает удобные и безопасные условия.
- Максимальный вес, который способен поднять кран – от 500 до 1000 килограммов (в зависимости от модификации).
Устройство
Конструкция этого разборного механизма предельно проста. Кран состоит из следующих элементов:
- Основная опорная рама (разборная, на болтах, может стоять на колесах), на которой крепится вторая рама – поворотная.
- Страховочные растяжки, грузовой канат, контргруз, электрический привод.
- Поворотная стрела (которая может быть цельной или разборной, на болтах), оснащенная гуськом.
- Механизм конечного останова (который располагается на конце стрелы), путевой выключатель (он установлен на механизме, осуществляющем подъем).

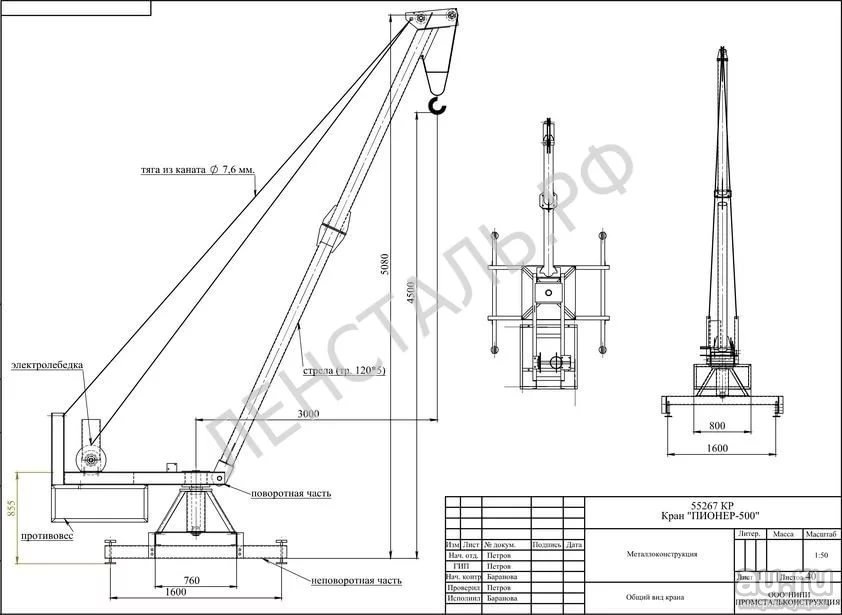

Схема подъемников типа Пинер
Принцип работы
Груз, который требуется поднять, нужно зацепить за крановый крюк или положить на специальную люльку-платформу (она в комплект агрегата не входит, а приобретается дополнительно). Поднятие груза происходит путем задействования электрической лебедки через блок, установленный на узле поворота. Выносной пульт с кнопками применяется для того чтобы было проще осуществлять управление.
Технические характеристики подъемников «Пионер» представлены в таблице:
На видео подъемник «Пионер» в действии:
Кран пионер 1000 технические характеристики — Спецтехника
Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.
|
Кран «Пионер» — это незаменимый механизм в случае проведения строительных, либо ремонтно-строительных работ, которые связаны с подъёмом, а также перемещением разнообразных грузов. Установка данного агрегата осуществляется с лёгкостью на земле, а также на площадках перекрытий сооружений, зданий.Особенности стрелового крана «Пионер» КПМКраны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.Основные характеристики крана «Пионер» КПМУстановленный на земле при нулевой отметке данный агрегат способен поднимать груз:
Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:
Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:
Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:
С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.
|
Стреловой кран «Пионер»
На сегодняшний день компания «GRAS» является одним из крупнейших производителей грузоподъемного оборудования в России.
Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.
Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.
Подъемник «Пионер»: характеристики и области применения
Оборудование работает на трехфазном токе при напряжении 380 В. Эксплуатировать технику можно как в жару (до +40°С), так и в мороз (до -40°С). Максимально допустимая скорость ветра – 12 м/сек., относительная влажность воздуха – 80%. Строительный кран «Пионер» имеет две главные характеристики: грузоподъемность и высота подъема. В зависимости от выноса, который может составить от 2,5 (модель 500) до 4 м (модель 1000), стрела способна достигать 50 м. Грузоподъемность крана «Пионер» б у находится в диапазоне от 0,5 до 1,0 т. Помимо вышеупомянутых модификаций, на рынке есть модель 750 с соответствующей грузоподъемностью. Остальные характеристики – рабочая скорость, размеры, устройство привода и др. – тоже очень важны, но вторичны.
Решив купить кран «Пионер» 1000 / 750 / 500, вы сможете использовать его на самых разных строительных, производственных и торговых объектах. С помощью оборудования можно легко доставить груз на нужный уровень здания или спустить что-то тяжелое вниз. Широкое применение оно нашло в строительстве мостов и энергетических объектов. В производстве его также часто задействуют для проведения монтажных и высотных работ. Подъемный кран «Пионер» всегда востребован на крупных складах и в оптовых магазинах. Техника позволяет существенно сэкономить время при отгрузке больших партий товара.
Сам себе мастер
Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.
Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.
У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.
Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.
Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.
Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.
Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.
Подключение электромеханизмов
Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.
После этого, кран Пионер своими руками готов к эксплуатации.
Подъемный кран своими руками
Раздел: Полезные приспособления
Современные дома строятся все выше, а бетонные блоки при этом легче не становятся. А потому, если хорошо подумать, то можно соорудить небольшой подъемный кран своими руками. Грузоподъемность такой самоделки не велика, порядка двух сотен килограммов, хотя, скорее всего, он может и больше веса поднять, однако не желательно его сильно перегружать. Данная конструкция получается полностью разборной, ее составляющие получаются весом приблизительно 20-30 килограммов, так что собирать такой кран в одиночку особых проблем не составит. Помимо этого, перевозится подобная конструкция также легко, у меня для этого вполне сгодился кузов китайского пикапа.
Напомним, что ранее мы уже публиковали статью о самодельном кране-малютке, кому интересно смотрим здесь .
Грузовая лебедка моей конструкции представляет собой червячный редуктор на электрическом приводе в 600 Вт, ну а стреловая лебедка – это привод ручного характера, организованный на том же самом редукторе. Выносные опоры с винтовыми упорами позаимствованы от строительных опор. Барабаны для лебедок удалось выточить из роторов от электрических двигателей, подбирались подходящие по размерам.
На основании передвижной платформы предусмотрена четверка колесиков, взятых с тележки транспортера, благодаря им кран без проблем можно перемещать из одного места в другое, только если снять выносные опоры крана. Такая операция по снятию и установке выносных опор занимает порядка пяти минут. Поэтому кран получается довольно мобильным. Но есть не большой недостаток, для перемещения крана необходимо опускать стрелу до нуля, иначе передвинуть кран становится невозможным, так как нарушается его равновесие.
Сама стрела имеет протяженность в 5 метров, трубу подобрал O75 мм, а в основании самой стрелы лежит профиль квадратной формы, сделанный из двух уголков. Также предусмотрен портал для поднятия стрелы, а также узел поворота, выполненный из ступицы от грузовика. В качестве противовеса взята станина от нефункционирующего станка вместе с четверкой траков от гусеничного механизма. Тормоз в лебедке в данном случае не предусмотрен, потому, как в нем нет необходимости. Тормоз в самом повороте также отсутствует, по причине того, что скорости совсем невелики, а, следовательно, инерции практически нет.
Минимальная толщина металла, используемого в моем кране порядка 3 мм, в качестве выносной опоры и основания в целом используется прямоугольная труба, имеющая размеры 85*50 и 85*55 – это своего рода останки от техники сельскохозяйственного назначения. Основание башни – изготовленно из швеллера 200. В крюковой обойме вставлен мощный подшипник, следовательно, крюк способен вращаться вне зависимости от полиспаста, для исключения перехлеста или же закручивание самого троса.
Упорные винты длиной 400 мм, в результате чего кран может быть установлен на очень неровных поверхностях.
Есть один маленький недочет, связанный с колесами. Все дело в том, что используемые в данном случае колеса при передвижении по рыхлому грунту попросту зарываются в нем, по твердой утрамбованной поверхности – все отлично. Данный кран считается одноразовым, то есть после выполнения необходимых работ он разбирается на металлолом или в укрытие до следующего применения. Именно потому у такой конструкции незначительная грузоподъемность, не сильно выдающаяся прочность.
Время изготовления на такой кран понадобится порядка трех дней с учетом подготовки всех необходимых составляющих. В данном случае редукторы получились из того, что попало под руку, передаточные редукторы имеют такие передаточные чмсла 1/30 и 1/35. Двигатель трехфазный подключили для однофазной сети. выходные параметры на валу 600 Вт, емкость конденсаторов 80 мкф. Все установки без учета противовесов весят до 250 кг, себестоимость подобной конструкции – 4000 руб. В основном используемые компоненты позаимствованы из другой техники, новые здесь только тросы и подшипники.
Подобный кран без проблем поднимает полторы сотни килограммов груза, больше, пока что не доводилось перемещать в домашних условиях.
