Особенности монолитного ростверка и его применение в строительстве

Введение

В качестве ленты перевязки могут служить армированные бетонные монолиты, готовые железобетонные столбы, металлопрокат, брус и бревна.

Сегодняшний ростверк является универсальным решением для организации прочных, надежных и качественных оснований под дом. Прежде всего благодаря тому, что в данной конструкции воплощены наилучшие показатели столбчатого, свайного и ленточного фундамента. В результате ростверки можно устраивать на рельефах любой сложности с различными характеристиками грунтов без ограничения по типу и весу строений. Исключения составляют лишь скальные породы, где невозможна либо экономически нецелесообразна подготовка ям или скважин.

В зависимости от состояния грунтов, климатических условий местности и веса здания с учетом снеговой нагрузки выделяют следующие виды ростверков:

  • низкий — возводится на сухих плотных и сыпучих грунтах с минимальным влиянием паводковых, ливневых и талых вод;
  • повышенный — устанавливается на почвах со слабой степенью пучинистости, где возможно значительное увлажнение поверхностного слоя грунта под влиянием ливневых, паводковых и талых вод;
  • высокий — устраивается на любых почвах со средней и высокой степенью пучинистости. В данном случае нижний край ленты ростверка приподнимают не менее чем на 10–15 см над уровнем земли — так воздействие сил напряжения от поверхностного взбухания почвы во время морозов будет минимальным.

Разновидности ростверков по заглублению в грунт:

  • а — низкий;
  • б — повышенный;
  • в — высокий,
  • где 1 — ростверк; 2 — засыпка; 3 — глубина промерзания.

Выбор типа ростверка, расчет количества столбиков и ширины монолитной ленты являются определяющими показателями проекта, поэтому выполнение данной части расчетов лучше доверить специалистам. В остальном же технология устройства ростверка: разметка, подготовка ям под столбы или закладка свай производятся по тем же технологиям, которые применяются для свайного и столбчатого фундамента, а заливка ленты — аналогично ленточному фундаменту.

Технологические отверстия для подвода инженерных систем ни в коем случае нельзя устраивать в ленточной и столбчатой частях ростверка. Прокладывать трубы и кабели необходимо под лентой и между столбами ростверка. Кроме этого, нужно соблюдать рекомендуемые параметры заглубления в грунт (учитывая ширину ростверка на 10 см больше основания стены) для:

  • легких щитовых и каркасных построек — не менее 30 см;
  • бревенчатых, брусчатых домов — не менее 50 см;
  • тяжелых кирпичных и каменных зданий — не менее 70 см.

Что такое ростверк — особенности, плюсы и минусы

Фундамент ростверк является сооружением из соединенных между собой ленточным способом (с помощью бетона или металла) заглубленных в почву на 2-3 метра свай – опор. Горизонтальная конструкция, объединяющая их в одно целое, и называется термином «ростверк» (от немецкого Rost — решётка). Верхнюю часть столбчатого фундамента еще называют оголовком.

Среди других видов оснований для дома, фундамент на сваях с ростверком, имеет преимущества, повышающие его популярность среди застройщиков. Это такие плюсы:

  • использование на любых типах почвогрунтов (в том числе, пучинистых с высоко залегающими грунтовыми водами или торфяниках);
  • подходит для участков с неровностями рельефа;
  • экономичен в плане материалов трудозатрат (не требуется рыть глубокие котлованы и делать дополнительное водоотведение);
  • на таком фундаменте допускается строительство зданий из любых стройматериалов- кирпичный, деревянный дом или из газобетонных блоков;
  • если при возведении не допущено ошибок, можно быть уверенным, что такой ростверк фундамент прослужит долго;
  • строительные работы можно проводить даже при минусовых температурах;
  • высокая несущая способность и устойчивость.

Как и любое техническое сооружение, ростверк фундаменты имеют свои минусы:

  • несущая способность ограничивается 2-3 этажами, многоэтажные дома на таком основании не строят;
  • невозможно обустроить подвальное помещение или цоколь (необходим технически сложный проект, а в монолитах такая возможность отсутствует);
  • возведение ростверка требует высокоточного монтажа и применения строительной спецтехники, не всякий строитель – любитель справиться;
  • между почвой и оголовкой фундамента появляются пустоты, в которых скапливается атмосферная влага и заводятся насекомые, что приведет к дополнительным затратам на заливку полостей между ростверком и грунтом.

В целом, плюсов у данного вида фундамента больше, чем минусов.

Какую роль выполняет в обустройстве фундамента

При возведении основания дома на столбах, необходимо придать им максимальную устойчивость, и для этого свайный ростверк подходит лучше всего. Он равномерно делит весовую нагрузку сооружения на грунт между сваями (по типу забора). Это свойство особенно актуально для районов с наличием сыпучего грунта большой толщины.

Теплоизоляция ростверка

Что касается теплоизоляции пола при устройстве высокого ростверка, то ее проводят в следующем порядке. Сначала заполняют пустое пространство под ростверком кирпичной, каменной или бутовой кладкой, которое называется забиркой. Затем осуществляют засыпку внутренней площади фундамента с тщательной трамбовкой так, чтобы ее уровень был выше нижнего края ленты ростверка не менее чем на 10 см. Обычно для засыпки вполне хватает грунта, извлеченного при подготовке ям под столбики. Впоследствии во время выполнения фасадных работ внешние поверхности забирки и ростверка оштукатуривают, а вокруг фундамента закладывают отмостку.

Схема устройства теплоизоляции пола для высокого ростверка

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

  • высокий ростверк, еще его именуют висячим;
  • повышенный;
  • заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

Высокий

В домах с высоким ростверком полы будут холодными Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Заглубленный

Заглубленные конструкции располагаются ниже уровня грунта Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Монтируем ростверковый фундамент своими руками

Чтобы сэкономить деньги, можно соорудить ростверк на столбчатом фундаменте или свайном базисе своими руками. Это, в принципе, не очень проблематично. Но перед тем как перейти к процессу строения объекта, необходимо выбрать опоры под будущее строение.

Что применить: столбы или сваи?

В строительстве используются и сваи, и столбы. Первые используются для создания домов, предназначающихся для круглогодичного проживания, а вторые – для возведения небольших объектов без постоянной нагрузки, ну, к примеру, бань, небольших дачных домиков, беседок и т. д.

В целом, сваи являются лучшим решением для строительства того или иного сооружения. Но мы рассмотрим монтаж ростверков и для свайного фундамента, и для столбчатого.

Виды ростверка

Что такое фундамент с ростверком, вы уже знаете. Теперь расскажем о разновидностях. Итак, ростверки делятся :

  1. По материалу. Этот критерий делит их на бетонные и железобетонные, металлические, деревянные.
  2. По типу конструкции. Здесь выделяют такие виды, как монолитные, сборные и, можно сказать, комбинированные (или сборно — монолитные).
  3. По месту нахождения относительно почвы. В этом плане конструкции разделяются на незаглубленные  и заглубленные, а также висячие.

Так выглядят виды ростверков в целом. Пришло время разобраться подробнее с каждым из них.

По типу выбранного материала

Технология устройства ростверков напрямую зависит от выбранного материала. Впрочем, не стоит сразу выбирать дерево из — за легкости в возведении, ведь для того, чтобы правильно определиться, нужно учитывать разные факторы, такие как, например, конструкция здания и нагрузка на основание.

В зависимости от материала бывают такие виды ростверка:

Железобетонные

 Сочетает в себе бетон и арматурные прутья, которые не дают конструкции изгибаться. На ЖБ ростверках часто строят здания из кирпича или блоков.

Как бетон, так и арматура подбираются согласно необходимым расчётам

Важно, чтобы прутья не выходили наружу, иначе им грозит коррозия

Для этого  сверху концов стержней заливается дополнительный бетонный слой в 2 — 3 см.

Подобный подход имеет множество преимуществ. Конструкция из железобетона очень прочная, надежная, не боится агрессивного воздействия окружающей среды. Также её можно выполнить самостоятельно. Правда, потратить на железобетонный ростверк придётся, немало средств, хотя немалую роль здесь играет конструкционный тип (об этом мы тоже скажем). Но в определённых случаях это — правильное решение, ведь на других дом просто не устоит.

Металлические

 Обычно его выполняют на стальных винтовых сваях. Делается такой ростверк из двутавра или швеллера. И тот, и другой материал выпускается в разных видах.

В случае со швеллером это не имеет большого значения. Вся разница состоит в гранях полок: они могут быть параллельными или с внутренним уклоном. И те, и другие подходят для ростверка.

С двутавром всё немного сложнее

Здесь нужно обращать внимание на две вещи. Первая — это буквенная маркировка

Кроме того, важны и цифры, стоящие после букв: чем она больше, чем толще у двутавра стенки. Та цифра, которая стоит перед буквами, обозначает высоту профиля.

Свайно — ростверковый фундамент из металла отличается прочностью и жёсткостью. Хорошо, если сваи металлические, поскольку тогда профиль просто приваривается. А вот с бетоном задача усложняется. Правда, металл имеет свойство поддаваться коррозии, из — за чего требуются дополнительные мероприятия. К тому же, без техники здесь не обойтись;

Деревянные

Эта конструкция встречается нечасто.  Дело в том, что такой ростверк предназначен только для деревянных построек. Кирпичные, бетонные или блочные он просто не выдержит.

Поэтому такое применение можно встретить, например, в частных домах из дерева, банях, хозяйственных постройках.

Что такое деревянный ростверк? По сути, это — лёгкая конструкция из бруса, которую, наверное, проще всего создать самостоятельно. Также в качестве материала подходит и бревно, которое отёсывается с нижней части. Сваи в этом случае часто также бывают выполнены из дерева. Но это — необязательное условие.

Свайные конструкции могут быть и бетонными. А вот гидроизоляция и антисептические пропитки являются обязательными условиями, поскольку дерево хорошо поддаётся различным негативным процессам, таким как гниение или грибок. Хорошо защищённый деревянный ростверк может получиться созданным не только с минимальными усилиями, но и небольшими затратами, ведь брус и болты (или кронштейны) стоят меньше, чем бетон, арматура или швеллер.

Бетонные

Единственное, что бетонный без арматурный ростверк  не имеет металлического компонента.

Но вот проблема: всю нагрузку на себя принимает бетон. На сжатие у него достаточная прочность, а вот на изгиб — нет. Для этого в железобетонном аналоге и предусматривается арматура. И в том, и в другом случаях формируют, как правило, ленточный ростверк. Бетонируется он так, чтобы в нём были утоплены оголовки свай на дециметр (то есть, 10 см). Наиболее распространён этот вариант в одноэтажных зданиях; при этом фундамент имеет довольно много опор.

Технология устройства монолитного ростверка

Устройство монолитного ростверка состоит из двух основных технологических операций: закладки опор по принципу столбчатого и свайного фундамента (кроме деревянного) и заливки ленты фундамента, опоясывающего все оголовки столбов. Вместе с тем имеются некоторые характерные особенности. Подошва под столбы, как в столбчатом фундаменте, не закладывается, если это не предусмотрено специальными проектными решениями. Обратная засыпка до уровня земли осуществляется сразу после снятия опалубки с заливки столбиков либо в два этапа (для низких ростверков): по завершении устройства столбов и после снятия опалубки с монолитной ленты фундамента.

Проведя мероприятия по разметке и определению местоположения столбов, выкапывают ямы (рис. а) и там, где необходимо, организуют песчаную либо гравийную подушку. Затем проводят армирование (рис. б), устанавливают опалубку (рис. в) и заливают бетонную смесь в короб (рис. г). На этом этапе, после укладки первого слоя раствора толщиной около 20–30 см арматурный каркас немного приподнимают так, чтобы нижний конец не касался дна (подушки), а верхний отстоял от шнура разметки не менее чемна 5 см (рис. д). Поэтому длину каркаса делают на 10 см меньше расстояния от дна (подушки) до шнура разметки. После затвердевания бетона демонтируют опалубку и осуществляют обратную засыпку (рис. е).

Последовательность работ при устройстве столба под ростверк:

  • а — подготовка ям после разметки;
  • б — армирование;
  • в — установка опалубки;
  • г — заливка бетонной смеси в короб;
  • д — коррекция положения армирующего каркаса;
  • е — демонтаж опалубки,
  • где 1 — арматурный каркас; 2 — опалубка; 3 — бетонный раствор.

Перед началом закладки ленты ростверка устанавливают армированные каркасы с учетом отступа от дна и стенок опалубки не менее 5 см (рис. а). Затем устанавливают опалубку и заливают бетон (рис. б). Установку опалубки, заливку бетона, демонтаж опалубки и выдержку бетонной смеси (рис. в) осуществляют согласно рекомендациям для ленточного фундамента.

Последовательность устройства ленточной части ростверка:

  • а — установка армированных каркасов;
  • б — установка опалубки и заливка бетона;
  • в — демонтаж опалубки.

Различия между винтовыми и буронабивными опорами

Строительство буронабивной сваи – дело трудозатратное. Заглубление опоры диаметром в 50–70 см на 5–7 м – сложный и длительный процесс, даже с учетом использования спецтехники. Винтовые опоры, в среднем, монтируются в течение недели. На скорость работ влияет материал ростверка.

Схема бурнонабивной сваи

Ручное заглубление буронабивной сваи происходит максимум на 3–5 м. Неглубокое ввинчивание не подойдет для слабого, переувлажненного или насыпного грунта. Винтовые опоры эффективно ввинчивать электродрелью с мультипликатором. Этот способ дает точную установку опоры, не имеет ограничений по грунту, уменьшает число рабочих.

В заводских сварных винтовых стержнях под свайно-ростверковый фундамент может быть слабая антикоррозийная защита и тонкие стенки. Может не соблюдаться точность изготовления шага спирали и лопастей. Поэтому появляется необходимость выбора материалов для самостоятельного создания винтовых свай, что можно отнести к их отрицательному отличию по сравнению с буронабивными сваями. Литые заводские винтовые сваи лишены недостатков и могут дополнительно покрываться антикоррозийным средством.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

  • Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
  • Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Классификация ростверков

Ростверки по своему горизонтальному положению разделают на три вида:

  • Повышенный или надземный ростверк располагается выше уровня грунта. Такие фундаменты делают в местах заболоченной местности или там, где есть угроза сезонных подтоплений или существует высокий уровень грунтовых вод. Здание, как бы повисает на сваях над землёй;
  • Наземный фундамент выполняют таким образом, что его верх совпадает с нулевой отметкой строительной площадки. Такие ростверки делают, когда основание под фундамент не обладает достаточной несущей способностью для опоры здания другого вида;
  • Ростверк низкого или подземного вида применяют на строительстве промышленных объектов больших площадей. Для его устройства роют котлован небольшой глубины, на дно которого засыпают слой морозоустойчивого грунта. Верхняя отметка фундамента ниже общей нулевой отметки.

Подготовка к обустройству ростверка на основе бетона

Продолжая устройство свайного фундамента с ростверком, натягивают нитку и отбивают контур будущего ростверка. Отбив плоскость, вскапывают верхний плодородный слой, примерно, на штык, засыпают подушку из песка и разравнивают основание. Затем приступают к обустройству опалубки.

Для обустройства опалубки сбивают деревянные щиты из досок, ОСБ и прочих ровных материалов. Устанавливают распорки, чтобы на 1 погонный метр опалубки пришлось порядка 2 колышков.

По теме:

Самостоятельный расчет ленточных фундаментов от А до Я

Для чего нужна вентиляция фундамента

Качественная опалубка для фундамента своими руками

Вариант прочного и недорогого основания для дома —…

НАЗАД ВПЕРЕД 1 из 3

Рекомендовано услать дно и стены опалубки пленкой, что позволит гидроизолировать основание и защитить от пучения грунта и пересыхания после заливки бетоном. Для заливки подойдет бетон для ростверка марки М250-М300.

Как только опалубка готова, приступают к армированию

Очень важно связать воедино арматуру будущих свай. Если в работе будет перехлест арматуры, то он должен быть не меньше, чем на 40 см между прутами

Между первым рядом и песком следует оставить пространство до 5-7 см, чтобы бетон полноценно пролился под прут. Для этого следует положить под каждый прут красный кирпич, чтобы оставить фиксированное пространство.

Поле того, как работы по подготовке закончены, следует посчитать кубатуру и заказать бетон марки М200-М300. Заливка производится за один день.

Армирование и заливка бетоном

Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина – быть на триста миллиметров больше ее глубины.

Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки

Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса

Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.

После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.

Свайно-монолитный фундамент

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

  • частный дом планируется возводить по каркасной технологии;
  • почва имеет глубокую глубину промерзания;
  • ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

  1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
  2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

  1. Головки свай нужно срубить до нужной высоты.
  2. Верхнюю часть следует промыть, очистить и высушить.
  3. Изготавливается каркас.
  4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
  5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания

Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

Виды по материалу

Материал для изготовления подбирается исходя из конструкции будущего дома и расчетных нагрузок на буронабивной или другие фундаменты. В этой классификации приводят четыре типа:

Ростверк из железобетона

Фото ростверка из железобетона на буронабивных сваях.

Изготавливается из бетона, который воспринимает вертикальные сжимающие нагрузки, и стальной арматуры, работающей на изгиб. Материалы дополняют друг друга и обеспечивают высокую несущую способность и надежность ростверка. Арматура и толщина бетонного слоя подбирается расчетом. При этом длина стальных стержней подбирается так, чтобы они не выходили наружу (принимается защитный слой из бетона 20-30 мм с каждого конца стержня). Это необходимо для предотвращения коррозии металла. Армирование ростверка толщиной 15 см и меньше выполняют сетками, более толстые элементы требуют закладки арматурных пространственных каркасов.

Достоинства железобетонного ростверка при строительстве:

  • прочность;
  • надежность;
  • устойчивость к воздействию окружающей среды;
  • возможность выполнения без дополнительной спецтехники.

Металлический ростверк

Ростверк из швеллера на винтовых сваях.

В качестве обвязки фундамента используют металлопрокат. Можно закупить двутавр (ГОСТ 26020-83) или швеллер (ГОСТ 8240-97). Номер изделия определяют в зависимости от нагрузки. Швеллера могут выпускаться двух видов: с уклоном внутренних граней полок и с параллельными гранями полок. Разницы между ними нет, несущая способность изделий с одинаковыми номерами не отличается

В случае с покупкой двутавра, нужно обращать внимание на маркировку

  • Б — нормальный двутавр. Имеет небольшую ширину и обладает самой низкой несущей способностью по сравнению с остальными при равной высоте. Максимальная ширина — 32 см, при этом высота такого проката доходит до метра. Использовать в качестве ростверка такую балку не выгодно, поскольку чтобы обеспечить надежное опирание стен, нужно подбирать ростверк приближенный к толщине ограждающих конструкций.
  • БД — нормальный дополнительный. Дополнительные типоразмеры к предыдущей группе.
  • К — колонный двутавр. Имеет большую ширину по сравнению с нормальным двутавром. Максимальная ширина проката составляет 40 см, при этом высота балки намного меньше, чем в первом случае – до 43,1 см. Имеет высокую несущую способность. Например, если сравнить двутавры Б20 и К20, у второго эксплуатационные характеристики будут примерно в два раза выше.
  • Ш — широкополочный. Характеризуется увеличенной шириной. При одинаковой высоте его несущая способность и устойчивость к деформациям ниже, чем у колонного, но намного превышает значения для нормального двутавра. Ширина составляет от 15 до 32 см.
  • ДШ — дополнительный широкополочный.

Ростверк из двутавра.

Также важно обращать внимание на цифру, которая стоит после буквенной маркировки. Например, двутавры 18Б1 и 18Б2 при практически одинаковых габаритах имеют разную несущую способность. У второго толще стенки, поэтому он может воспринять большую нагрузку

Цифра перед буквенной маркировкой обозначает округленную высоту профиля в сантиметрах

У второго толще стенки, поэтому он может воспринять большую нагрузку. Цифра перед буквенной маркировкой обозначает округленную высоту профиля в сантиметрах.

Достоинства металлического ростверка:

  • прочность;
  • жесткость;
  • надежность крепления к свайным фундаментам (на сварку к металлическим оголовкам, если при строительстве используется буронабивной или другой тип фундамента из бетона, крепление металлопроката усложняется).

К недостаткам можно отнести:

  • подверженность коррозии;
  • необходимость в грузоподъемной техники для выгрузки и установки в проектное положение балок;
  • высокая стоимость проката.

Деревянный ростверк

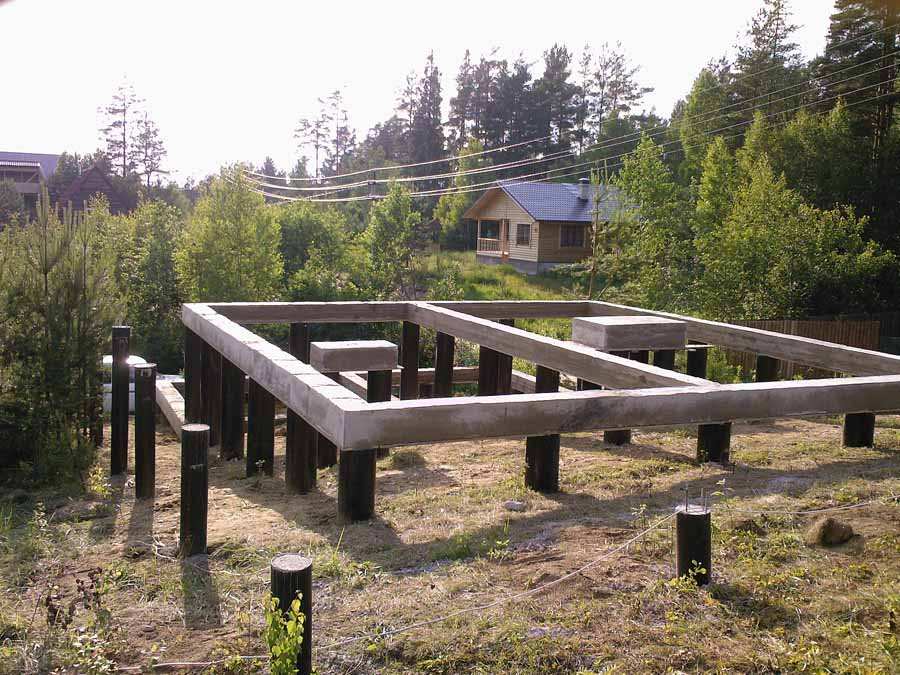

Фото ростверка из дерева на винтовых сваях.

Ростверк из дерева изготавливают для деревянных домов. Как говорилось ранее в этом случае функцию элемента выполняют нижний венец или обвязка каркасного дома.

При сопряжении металлических и бетонных фундаментов с деревянной обвязкой необходимо предусматривать гидроизоляцию. Это необходимо для предотвращения гниения древесины. Гидроизоляция может быть выполнена:

  • толем (устаревший и неэффективный, но дешевый вариант);
  • рубероидом;
  • гидроизол;
  • линокром.

Важно также обработать деревянные элементы антисептическими составами. Такое мероприятие обеспечит их устойчивость к грибку и плесени

Бетонный ростверк

Самый нежелательный тип. Ростверк — конструкция, которая должна работать на изгиб. У бетона очень высокая прочность на сжатие, но при возникновении изгиба, он трескается. Такой материал подходит только для небольших построек с достаточно частым расположением опор фундамента.

Выводу по ростверку

Опалубка для ростверка предусматривает съемное дно, формирующее гладкую нижнюю поверхность висящей в воздухе балки. В целом же принципиальных различий в отливке разных видов ростверков нет, различия лишь в трудоемкости земляных работ или подъема бетонной смеси в более высокий желоб опалубки. Армирование и заливка бетоном опалубки ростверка также не имеет особых отличий с заливкой ленточных фундаментов.

Ростверк часто называют столбчато-ленточным фундаментом, поскольку он внешне похож на ленточный. Это некорректное название, так как есть серьёзное различие в конструкции, назначении и свойствах. Лента у ленточного фундамента сама, всей поверхностью равномерно передает полную нагрузку на грунт, так как всей поверхностью плотно лежит на земле. Если у неё и есть столбы, то они скорее нужны для увеличения боковой работающей поверхности и особой роли в передаче нагрузок на грунт не играют.

Смысл ростверка – только объединение свай, работающих для передачи точечной нагрузки на грунт, и перераспределение на них общей нагрузки, сам он при этом на грунт нагрузку не передает и никогда не опирается на него, так как связан со сваями относительно слабо и при зимнем пучении грунта от свай его может просто оторвать.

Ростверк используют для относительно нетяжелых 1-3 этажных зданий, а в сейсмоопасных районах только для очень легких и одновременно прочных деревянных, каркасных и сип-панельных домов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
