Лазерный гравер

Виды

Оборудование, с помощью которого можно нанести на поверхность рисунок любого типа — от плоского до объемного в 3D, относится к группе гравировальных станков. Граверы различают по принципу работы:

• газовые и твердотельные;
• аккумуляторные и электрические;
• лазерные граверы и граверы с гибким валом.

Все они имеют общие детали.

• Передвижной портал, отвечающий за движение режущего инструмента.
• Сам режущий элемент в виде фрезы или лазера.
• Рама.

Существующие различия между станками:

• цена;
• функционал, которым обладает гравировальный станок;
• тип режущего элемента и надежность всей конструкции в целом.

Вышеперечисленные параметры являются основным аргументом в выборе оборудования, как и способ обработки материала. Российские мастера с успехом используют в работе как импортные станки, так и отечественного производства.

Лазерные гравировальные станки. Наиболее популярные на сегодняшний день. Изображение на поверхность наносится с помощью концентрированного пучка света — лазера. Получаемый рисунок отличается особой точностью в передаче заложенного в программу изображения, устойчивостью к атмосферному влиянию — неблагоприятным погодным условиям. Очевидным плюсом остается скорость выполнения работы.

Как и фрезерные аналоги, лазерные граверы имеют корпус, рабочую поверхность и передвижной портал, в котором установлена лазерная головка. Наиболее востребованы станки с ЧПУ, в которых активная среда в трубке состоит из азота, углекислого газа, гелия и основы. Это газовые СО2 модели с охлаждением циркулирующей жидкости, как правило, водой.

Стандарты станков характеризуют по следующим параметрам:

• назначение;
• размеры и мощность;
• вид активной среды — оптоволоконные излучатели или газовые.

Установка лазерных граверов может быть напольной, настольной и ручной.

По типу источника

Сердцем гравера с лазерной установкой является излучатель.

Газовые CO2 граверы используют для обработки неметаллических материалов и нарезки любых, в том числе металлических, с использованием трубки мощностью от 500 Вт. Газовый лазер достаточно универсален для использования в быту и в мастерских. Пользуются спросом для работы с керамикой, деревом, оргстеклом и т. д. Не все виды изображений доступны — лазеры не в состоянии работать с векторной графикой.

По мощности

От этой величины напрямую зависит производительность, но здесь наблюдаются некоторые нюансы. Обработка более твердых поверхностей характерна временными затратами при высокой мощности, что чревато большим энергопотреблением.

• 15–20 Вт — возможность резки и гравировки материала с толщиной до 5 мм при невысокой скорости и производительности на малой рабочей площади. Изготовление штампов, небольших надписей, сувениров и малых рекламных изображений.
• 25–30 Вт уже хватает для работы с толщиной до 10 мм для тех же задач, что и вышеописанные аппараты. Скорость работы — средняя.
• 40, 60 Вт. Работа с материалом толщиной до 13 мм. Приближены к производительным лазерам.
• 80–100 Вт. Такие станки вполне можно использовать как универсальные — для резки и гравировки материалов с толщиной до 16 мм.
• 100–200 В — промышленные станки с обработкой материала до 2,5 см.

На станках с мощностью от 80 Вт делают 3D гравировку в один проход, тогда как на мощности ниже понадобится несколько проходов. Как правило, для лазерных граверов используют воздушный компрессор поршневого типа аквариумного вида.

Оборудование

На современном рынке существует большое количество разнообразных гравировальных аппаратов, предназначенных для использования в производственных масштабах. Лазерные машины различаются по мощности, видам материала, на который они могут воздействовать, механизму нанесения изображения.

Все аппараты для лазерной гравировки можно разделить на газовые, твердотельные и оптоволоконные. Особенности и принцип действия каждого вида будут рассмотрены далее.

Газовые лазеры

Этот вид гравировальных устройств является одним из наиболее популярных на данный момент. Он востребован у рекламных и маркетинговых агентств. В основе работы такого лазера лежит углекислый газ, молекулы которого создают длинные инфракрасные лучи.

С его помощью удобно наносить гравировку на дерево, фанеру, пластмассу, кожаные, джинсовые ткани. Для работы на чистом металле граверы CO2 не подходят, так как мощность их довольно слабая. Однако для покрытий, которыми он иногда обрабатывается, вполне подойдут.

Такой вид гравировальных устройств оптимален по соотношению цена – качество. Их стоимость меньше, чем у других разновидностей, но по иным характеристикам СО2-лазеры ничуть им не уступают.

Твердотельные и волоконные граверы

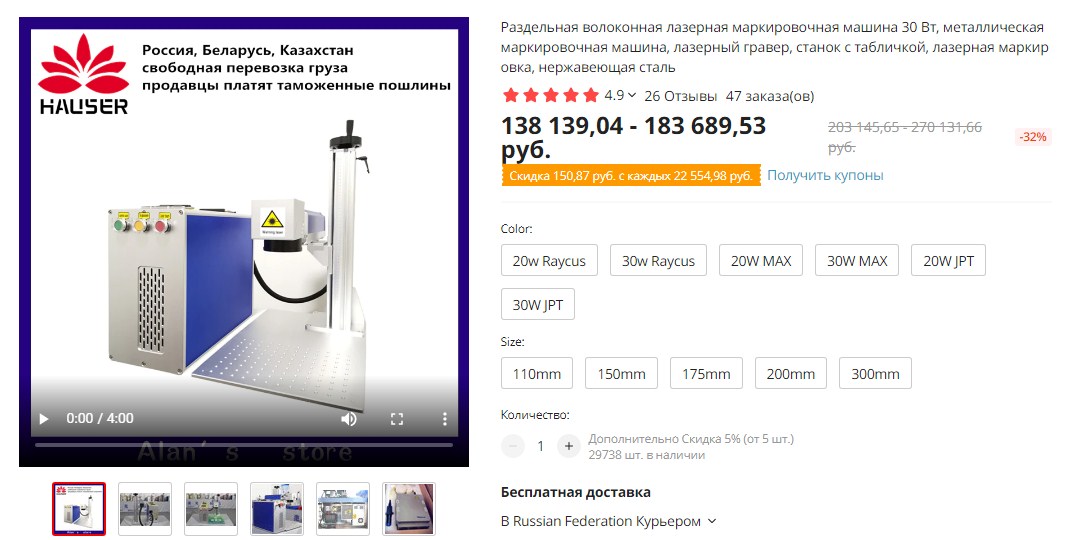

Этот вид лазерных устройств отличается от вышеуказанных газовых лазеров тем, что производят более мощное и длинное световое излучение, позволяющее работать практически с любыми материалами, в том числе и металлическими. С его помощью можно сделать гравировку даже на прочных стальных поверхностях.

Волоконный гравировальный аппарат работает на основе волоконного оптического волновода, который задает направление световым волнам в оптическом преломлении. За счет подобного принципа работы этот тип лазера расходует почти вдвое меньше мощности, чем твердотельный и газовый граверы. Его составляющие имеют продолжительный срок службы, и даже при выходе их из строя затраты на приобретение новых и замену минимальны.

Еще одним преимуществом такого вида гравера является то, что лазерное воздействие осуществляется более точечно и концентрированно, за счет чего изображение на выходе получается более качественным.

Проверка лазерного гравера

Наиболее важным параметром работы гравера является его производительность, т.е. количество резов определённой длины и глубины по определённому материалу, выполняемых в единицу времени без превышения норм максимальной интенсивности эксплуатации аппарата. При проверке производительности можно доверять лишь результатам работы покупаемого устройства с типовыми видами обрабатываемых материалов или заготовками, которые предоставит сам заказчик. Более просто организовать такую проверку, покупая б/у гравер. В этом случае продавец просто обязан провести практическое опробование техники, чтобы убедить клиента в её работоспособности.

Таким образом, выбирая лазерный гравер по металлу или по заготовкам другого рода, клиенту лучше всего произвести его рабочее тестирование на тех материалах, которые в дальнейшем будут подвергаться гравировке. Например, покупая лазерный гравер по дереву, для тестирования аппарата нужно запастись деревянными дощечками той породы древесины и той толщины, которые будет использоваться в реальной дальнейшей работе.

Конечно, фирма – поставщик оборудования не согласится на то, чтобы сам заказчик начал на новом оборудовании выполнять рабочее тестирование. Но для этого у компании должен быть специалист, который на глазах у клиента сможет выполнить все действия по этому тестированию.

Вывод: для того, чтобы избежать ошибки при покупке лазера, представителю заказчика или ему самому лично потребуется посетить компанию поставщика, где предполагается заключить сделку купли-продажи и организовать рабочее тестирование выбранного оборудования. Конечно, нет необходимости испытывать именно тот аппарат, который готовится к продаже. Достаточно использовать уже распакованную и подключенную к электрической сети модель, обычно имеющуюся в компании, торгующей дорогим и технологически сложным оборудованием.

Нельзя покупать станок, не учитывая следующую информацию, которая очень ценна для его будущей эксплуатации:

• квалификационные требования к обслуживающему персоналу;
• функциональность и удобство в использовании прикладной программы станка;
• требует ли аппарат технического обслуживания, какого и в какие сроки;
• минимальное время, за которое оператором выполняется настройка станка на рабочий режим;
• какова цена лазерного гравера и как велики расходы на поставку к нему расходных материалов.

Очень большую роль играет качество реза, получаемое при использовании аппарата. Но оценку этого параметра можно производить лишь с учётом квалификации человека, который будет управлять станком, выполнять на нём работы.

Портальные лазерные граверы с рабочим полем до 8х8см

Одни из самых востребованных моделей -это лазерные граверы портальной компоновки. Самый большой плюс — свободное перемещение по поверхности для нанесения гравировки на большие площади. Например, вы без проблем сможете сделать памятную надпись или нанести рисунок на разделочную доску для любимой тещи.

1 Лазерный гравер KKmoon Automatic K5 (3000мВт)

Отзывы:

Отдельно понравилась возможность раскраивать тонкие листовые материалы (фоармин, фетр, тонкий картон). Можно делать аппликации и трафареты. (Автор lexus—08)

Обзоры:

Недорогой лазерный гравер KKmoon Automatic K5 Type 3000mW Engraving Machine

Один из самых мощных в линейке – лазерный гравер KKmoon Automatic K5 Type на 3000мВт. Он же и самый дорогой. Управляется как с клавиатурного блока, так и из приложения. Есть вентилятор для удаления дыма и продуктов горения из рабочей зоны.

Портальная компоновка с открытым дном позволяет наносить гравировку на большие плоские предметы – достаточно установить гравер на поверхность и сфокусировать.

Характеристики лазерного гравера:

• Лазерный модуль 1000…3000 mW
• Рабочее поле 80х80 мм. Разрешение гравировки: до 350 DPi
• Подключение через USB (MicroUSB)
• Питание: Блок питания 5В.
• Управляющая программа для XP/Win 7/Win 8/Win 10
• Программное обеспечение поддерживает следующие форматы изображений: JPEG, BMP, TIFF, PNG, PCX, PCD. Размер изображения в программе: 550 х 550 пикселей.
• Тип гравировки: точечная, с изменяемой выдержкой. Мощность лазера не модулируется.

Плюсы:

• Есть защитное стекло в комплекте.
• Рабочая зона больше, чем у компактных Neje в корпусе и составляет 80х80 мм.
• Программное обеспечение бесплатное, достаточно простое для изучения и работы;
• Встроенный вентилятор;
• Большая мощность (3000мВт), которая позволяет не только выжигать, но и прорезать насквозь ряд материалов.

Минусы:

• нет встроенного аккумулятора;
• защитные очки нужно покупать отдельно;
• достаточно долгое время выжигания.

2 Лазерный гравер KKmoon Automatic K5 (2000мВт)

Отзывы:

Этот лазерный гравер — достаточно интересная и удачная модель. Есть, конечно минусы, но с такой ценой можно пойти на компромисс. (Автор lexus—08)

Обзоры:

Настольный лазерный гравер 2000 мВт USB 80×80 мм

Данная модель практически полностью копирует старшую на 3000мВт, за исключением лазерного модуля, мощность которого составляет 2000мВт. Это ни много, ни мало. Этого достаточно для гравировки ряда материалов, а также для резки маленьких отрезков пенопласта, фоамирана, фетра.Плюсы:

• Есть защитное стекло в комплекте.
• Рабочая зона больше, чем у компактных Neje в корпусе и составляет 80х80 мм.
• Программное обеспечение бесплатное, достаточно простое для изучения и работы.
• Встроенный вентилятор;
• Может не только выжигать, но и прорезать насквозь ряд материалов.

Минусы:

• нет встроенного аккумулятора;
• не самый мощный лазерный модуль;
• защитные очки нужно покупать отдельно;
• достаточно долгое время выжигания.

3 Лазерный гравер KKmoon Automatic K3 (1500мВт)

Отзывы:

отличный баланс цены и мощности. В сравнение с NEJE выделю большие возможности и бОльшую область гравировки (Автор lexus—08)

Обзоры:

• Лазерный гравер Decaker 1500mW
• Лазерный гравер KKmoon

Практически полная копия предыдущей модели — это лазерный гравер Decaker 1500mW или Kkmoon K3 Type. Установлен маломощный лазерный модуль на 1500 мВт. Может отличаться цветом пластиковой вставки. В остальном компоновка совпадает.Плюсы:

• Есть защитное стекло в комплекте.
• Рабочая зона больше, чем у компактных Neje в корпусе и составляет 80х80 мм.
• Программное обеспечение бесплатное, достаточно простое для изучения и работы;
• Встроенный вентилятор.

Минусы:

• нет встроенного аккумулятора;
• не самый мощный лазерный модуль;
• защитные очки нужно покупать отдельно;
• достаточно долгое время выжигания.

4 Лазерный гравер KKmoon (1000 мВт)

Отзывы:

Сам прибор оказался достаточно продуманным, качество изготовления хорошим. А размер и качество «напечатанной» картинки, несмотря на то, что гравер совсем маленький, вызывают только положительные эмоции. (Автор summerman)

Обзоры:

Лазерный гравер KKmoon на 1000mW

Одна из первых моделей портального лазерного гравера. Установленный модуль выдает около 1000мВт, что вполне достаточно для гравировки на дереве и картоне.Плюсы:

• Есть защитное стекло в комплекте;
• Рабочая зона больше, чем у компактных Neje в корпусе и составляет 80х80 мм;
• Встроенный вентилятор;
• Программное обеспечение бесплатное, достаточно простое для изучения и работы.

Минусы:

• нет встроенного аккумулятора;
• маломощный лазерный модуль;
• защитные очки нужно покупать отдельно;
• достаточно долгое время выжигания.

Настройка и инструкция по использованию

Появление лазерных гравировальных станков стало переворотом в этой сфере обработки материалов. По сравнению с ручной работой или применением фрезерных станков, лазерные граверы выполняют свою задачу с необыкновенной скоростью, точностью и качеством. Использование программного обеспечения и управления сделало их работу поистине безупречной при больших возможностях. Остается лишь правильно подготовить и настроить станок.

Юстировка луча. На первое от газоразрядника зеркало надо наклеить кружок из фанеры, пластика, картона и выстрелить в него лучом. При этом необходимо диаметр мишени сделать таким же, как у рефлектора. След от луча лазера должен находиться в центре мишени, если же наблюдается смещение, то проводится регулировка зеркала по его осям. То же самое проделывается со вторым и третьим зеркалами.

Чтобы облегчить задачу, можно поступить следующим образом.

• Из акрила вырезают два круга и маркируют их кусочками малярного скотча. Один из них соответствует диаметру тубуса лазерной головки без сопла. Размеры второго совпадают с отверстием, в которое вставляется тубус.
• Из снятого с каретки тубуса вынимают фокусирующую линзу.
• Мишень для отверстия под тубус вставляют в него и запускают лазер в штатном режиме.
• Регулировка юстировочных винтов третьего отражателя продолжается до тех пор, пока луч не попадет точно в центр круга.
• Закрепляют тубус без зеркала на положенном ему месте в каретке, предварительно выдвинув на всю длину.
• После этого повторяют манипуляции с лучом и настройкой зеркала, добиваясь получения отверстия в центре мишени соответствующего диаметра.
• Затем тубус опять снимают и проверяют центровку луча на первой мишени.
• Юстировку повторяют до тех пор, пока все отверстия от лазера не совпадут.

Для этих целей в графическом редакторе воссоздают прототип фотографии — любой прямоугольник в файле, после чего его отправляют на станок. Остается отрегулировать мощность луча, скорость его движения, оптимизировать все показатели сохранить параметры как преднастройки для будущих задач.

Списки лучших

Отдельно рассмотрим устройства-лидеры в выбранных категориях, а именно:

• универсальный;
• мини-гравер;
• высокая точность.

Расскажем о каждом персонально.

Универсальный

Отличным универсальным гравером для хобби станет модель Feungsake 4050. Устройство габаритное, что позволило разработчикам создать большую по площади рабочую зону – 100х100 см. Модель обладает лазером, мощностью 5500 мВт. Подходит для обработки большинства поверхностей.

Стоимость устройства около 11 000 рублей.

лазерный гравер Feungsake 4050

Мини-гравер

Мини-гравер Meterk DK-BL заслуженно носит звание выбора покупателей в данной категории. Устройство оснащается функцией Bluetooth. Подключение осуществляется через USB. Им удобно управлять – делать это можно через свой смартфон. Машина работает по дереву, пластику, резине, коже, бамбуку.

Стоимость устройства составляет 7500 рублей.

лазерный гравер Meterk DK-BL

Одним из лучших устройств в данной категории является гравер Annoytools S1. С его помощью можно обрабатывать заготовки размеров 395х285 мм. Для его работы нужна электросеть, поэтому его используют в основном дома. Мощность лазера составляет 5500 мВт. За высокую точность отвечает зубчатый ремень. Если следить за его состояние и вовремя менять, изображения не буду терять в качестве.

Стоимость изделия – 9000 рублей.

лазерный гравер Annoytools S1.

Критерии выбора

Прежде чем выбирать гравер, следует понять, для чего он нужен, какие задачи ему предстоит решать. В зависимости от этого может понадобиться профессиональная, полупрофессиональная модель или прибор для домашнего пользования.

Когда с направлением работ определились, нужно подробнее ознакомиться с техническими особенностями гравера. Но учтите, не всегда для техники важна большая мощность, иногда добиться высокой точности помогают совсем другие показатели.

Перед покупкой обратите внимание на следующие характеристики

Каким способом фокусируется луч. Лучше выбирать автоматическую фокусировку, она обеспечит высокую точность рисунка и хорошую производительность.
Эксплуатационные сроки стеклянной трубки. В большинстве случаев после двухлетней работы стекло начинает плохо удерживать газ, что влечет за собой искажение гравировки.
Тип излучателя следует выбирать исходя из объемов предполагаемых работ.
Лазерные граверы выпускаются с мощностью от 20 до 120 Вт. Чем более мощный аппарат, тем сложнее и тверже поверхности ему будут доступны

Для работы по дереву слишком большая мощность не нужна.
Важно выбирать приборы с системой охлаждения, без нее гравер не сможет работать длительное время, и эксплуатационный срок у него будет коротким.
Управление девайса должно быть простым. Перенасыщенные технические устройства приводят к потере времени.

Правильно выбранное устройство хорошо себя проявит как в профессиональной деятельности, так и в работе для дома.

3 KKMOON Engraving Machine

Автоматическая регулировка мощности лазера Цена на АлиЭкспресс: от 7 370,92 руб. Рейтинг (2019): 4.6

Этот лазерный гравер не отличается быстрой работой. Наивно было бы полагать, что недорогой ЧПУ станок будет гравировать как метеор. Его преимущества – демократичная цена и простота управления. Здесь не нужны сложные настройки для регулировки мощности лазера. Достаточно выбрать тип материала, а программа сама определит, какой лазерный луч сможет с ним справиться.

Перед началом работы необходимо освободить подвижные части машины от пенопласта и других транспортировочных крепежей. Потом проверяют комплектным ключом крепление лазерной головы (ведь шурупы в дороге могли расшататься). И после установки программного обеспечения лазерный гравер готов к работе. Теплоотвод у этой модели неплохой, но трудиться круглосуточно он не может. Через полчаса работы нужен отдых. У станка есть защитная стенка, но всё же во время работы лазера глаза нужно обязательно защищать с помощью очков.

Устройство оборудования

Для домашнего использования либо промышленных целей небольших масштабов достаточно настольной версии лазерного гравировального станка. Он отличается компактностью размеров, невысокой мощностью и удобством эксплуатации.

Устройство лазерного гравера

Принципиальное устройство такого аппарата состоит в следующем:

• лазер – элемент, индуцирующий луч;
• оптическая система (резонатор);
• каретка, удерживающая лазер;
• металлопластиковая рама с направляющими движения каретки;
• система охлаждения;
• двигатель;
• стол;
• корпус с защитными покрытиями;
• система коммуникаций подключения к питанию и управляющему компьютеру.

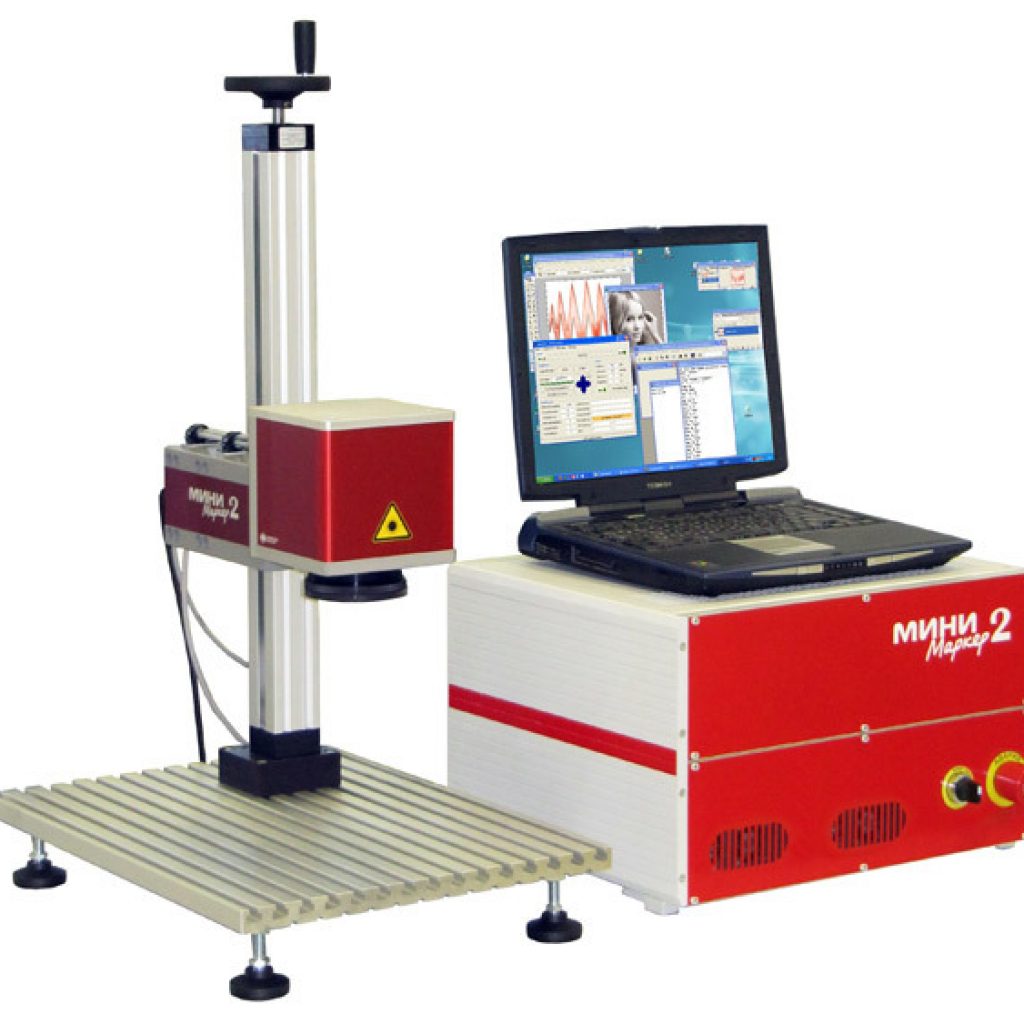

Промышленные миниатюрные модели лазерного гравера поставляются с диском, содержащим компьютерную программу, управляющую его работой и обрабатывающую изображения для переноса его прибору.

Мощное оборудование станок для лазерной гравировки, используемое в промышленных масштабах, снабжается производителями также электронной системой управления и возможностью его программировать. Это всего лишь дополнение, оптимизирующее работу гравера

Важной его составляющей остается лазер

По природе и агрегатному состоянию активной среды лазеры, используемые в граверах, подразделяют на:

• газовые;
• твердотельные.

Газовый представляет собой трубку, заполненную инертным веществом (азотом, гелием, углекислым). Его особенностью является то, что мощность со временем снижается за счет разрежения газа, сказываясь на качестве изделия. Потому характеризуется временем работы, выраженным в часах. Оно может составлять от 1,5 до 10 тыс. Чем выше величина, тем дольше прослужит трубка, при условии рациональной эксплуатации: с перерывами и правильным охлаждением.

Твердотельные, где активная среда – твердое вещество, отличаются высокой практичностью и стабильной мощностью. Они обладают специфическими функциями: придают вырезанной дорожке цвет и выполняют рисунок с высокой точностью. Как правило, твердотельные элементы содержатся в гравировальных лазерных станках по металлу.

Свойства режущего луча зависят от оптической системы, которая его фокусирует. Состоит из трех зеркал и линзы – выгнутого стекла, покрытого специальной пленкой. Настройка точности гравера выполняется по этим зеркалам.

Механическая часть оборудования состоит из металлопластиковой конструкции в виде рамы, с направляющими реями, по которым движется удерживающая лазер каретка. В некоторых моделях есть возможность ручного управления положением каретки, что позволяет перемещать ее в нужную точку по всему рабочему полю.

В стабильности работы аппарата и износостойкости лазерных труб немаловажную роль играет система охлаждения, которая бывает:

• воздушной из нескольких вентиляторов;
• водяной, представляющей собой замкнутый контур трубочек с циркулирующей по ним воде;
• комбинированной – воздушно-водяной.

Важна мощность двигателя, управляющего лазером гравировки, как металла, так и других плотных материалов. От этого параметра зависит, какой материал под силу станку, какой толщины, и что именно будет он выполнять – гравировать или резать контур.

По мощности граверы бывают:

• слабые – 20-60 Вт – для работы по дереву, картону, оргстеклу;
• средней мощности – 60-100 Вт – могут обрабатывать металлическую поверхность;
• мощные – 100-160 Вт –промышленные, способны резать материал.

Рабочим полем служит стол, от высоты которого зависит возможность обработки материалов различной толщины, так как одним из основных параметров является расстояние от лазера до поверхности. Размер поля выражается в миллиметрах и указывает на возможные объемы изделий.

Автоматический гравер имеет соответствующее управление высотой стола, может снабжаться дополнительным вращающимся элементом для резки округлых изделий. В более простых моделях регулировка положения площадки осуществляется вручную, усложняя работу в целом.

Компактный лазерный гравер

Подключаются аппараты к сети питания 220 В, мини модели могут быть 12-вольтными, комплектуются блоками питания. Связь с компьютером осуществляется через USB порт.

Для чего пригодится лазерный гравер

Безусловно, лазерный гравер не является вещью первой необходимости. Однако в ряде случаев оказывается совершенно незаменим. При помощи встроенного в аппарат лазера практически на любую поверхность можно бесконтактным способом нанести надпись или рисунки. Луч обрабатывает с одинаковой легкостью разные твердые поверхности, а нанесенное изображения не стирается со временем.

В каких случаях необходим лазерный гравер:

1. Создание сувениров и рекламной продукции;
2. Создание фактурных надписей на кружках и ручках, гравировка фирменных эмблем: логотипы, проработанные таким способом, смотрятся очень стильно;
3. Декор дома: при помощи гравера можно украсить не только брелки и ювелирные изделия, но и вазы, рамки для фотографий;
4. Для гравировки наградных кубков, памятных медалей, дипломов и сертификатов.

Достоинства и недостатки лазерных граверов из Китая — справка редакции Zuzako

Кроме доступной стоимости, у китайских устройств есть немало других достоинств:

• на стеклянных трубках всегда стоит дата производства, так что речь не идёт о покупке «кота в мешке»;
• они оснащены современным ПО, которым не всегда могут похвастаться аналогичные приборы из других стран;
• срок службы китайского лазера может колебаться в пределах 2-3 тысяч часов;
• практически все устройства обладают хорошими системами охлаждения.

Но и недостатков у инструментов из Поднебесной тоже немало:

• все лазеры из Китая комплектуются дешёвыми и не особо надёжными шаговыми движками;
• стеклянная трубка, в отличие от металлической, может треснуть даже от перепада температур;
• китайские лазеры не оснащаются автофокусировкой;
• продавцы не дают никакой гарантии на лазерную головку.

Ни для кого не секрет, что китайцы частенько экономят на комплектующих, но делают они это осознанно и очень даже разумно. А всё потому, что они предпочитают инвестировать в то, что на самом деле может сделать товар более качественным.

Для чего нужен лазерный гравер

Найти надежное устройство можно, но сначала необходимо определиться со сферой применения. Например, выполнение рисунков, декоративная отделка упаковки, изготовление сувенирной продукции и многое другое.

Мощные лазерные граверы незаменимы в ритуальных агентствах. С помощью программы мастер определяет текст, рисунок и оборудование выполняет задачу. Еще один вариант работы — изготовление надгробных табличек.

Выбор гравера нужно делать с учетом сложности работ. Для создания сложных рисунков, например, штрихкодов или печатей, важна тонкая настройка. В основном гравировка востребована в сфере рекламы и изготовления сувенирной продукции.

Устройство гравировальных аппаратов

Лазерные граверы относятся к разряду высокотехнологичного оборудования. Помимо лазерной технологии их работу обеспечивают оптические устройства, управляющие программы и автоматизация контроля выполняемых действий. Общими для всех лазерных гравировальных устройств являются следующие конструктивные элементы.

• Обеспечение точного позиционирования лазерного луча относительно обрабатываемого предмета гарантирует координатный стол. Он представляет собой станину, на которой установлены направляющие. От качества выполнения этого узла зависит точность и ровное перемещение подвижных элементов гравера.
• Привод станка включает в себя микрошаговые двигатели или сервоприводы, которые обеспечивают движение подвижных частей. Особенность их в том, что в зависимости от характера действующего сигнала, они могут изменять скорость движения, направление вращения, количество оборотов. Усилие от двигателей передается к движущимся по направляющим механизмам с помощью ременных передач или шарико-винтовой пары.
• Рабочий стол выполняет роль базировочного приспособления для гравируемых предметов. Большинство из них выполняются подъемными (вручную или автоматизированные) с целью достижения лучшего технологического положения между деталью и лазерной головкой. В зависимости от формы и свойств материалов обрабатываемых предметов столы имеют особенности конструкции (алюминиевые ламели, сотовые элементы, в виде тонких заостренных стержней и другие).
• Оптическая система обеспечивает нужное направление и фокусировку луча. С помощью системы зеркал из специального материала, препятствующему рассеиванию, луч доставляется к фокусирующей линзе. Она сжимает всю энергию луча в диаметр размером несколько десятков миллиметра.
• Собственно сам излучатель, состоящий, например, у газового лазера из лампы и блока накачки. Лазерная лампа — это три полости, находящиеся в стеклянном, металлическом или керамическом корпусах. Внутренняя и внешняя полости заполнены углекислым газом или его смесью с азотом и инертным газом. Средняя полость используется для охлаждения водой или другой специальной жидкостью. К электродам, находящимся внутри внутренней полости с газом, подается высокое напряжение, позволяющей трубке сгенерировать лазерное излучение.
• Установить напряжение и силу тока, необходимую для формирования лазерного луча, помогает блок накачки.
• Место гравировки должно очищаться от продуктов (следов) горения. Они не должны оседать на поверхности линзы. Такую функцию выполняет воздушный компрессор, являющийся неотъемлемой частью лазерного гравера.

Лазерный станок для гравировки и маркировки МиниМаркер 2-20А4.

• Некоторые материалы при гравировке образуют большое количество дыма. Для его устранения аппарат комплектуется вытяжным вентилятором с гофрированными рукавами.
• Во время работы гравера происходит нагрев лампы. От перегрева она может быстро выйти из строя. Емкость с дистиллированной водой с погруженной в нее водяной помпой неотъемлемый атрибут лазерного гравера.
• Система управления станком представляет электронный блок, который подает команды на двигатели приводов, лазерный излучатель, системы воздушной очистки и охлаждения и другие. Команды формируются программным обеспечением, разработанным для выполнения конкретного вида гравировальных работ.
• Для нанесения гравировки на поверхностях вращения станок опционально комплектуется специальным поворотным приспособлением, подобным имеющемся на токарном станке. Оно состоит из цилиндрического зажимного устройства и упора – центратора, перемещающегося на салазках гравировального станка.

Как выбрать оборудование

Все многообразие конструктивного исполнения лазерных граверов можно идентифицировать по следующим основным критериям для выбора.

Важно определиться с характером и видом выполняемых работ. При производстве как работ по резке заготовок, так и нанесению изображений следует подбирать оборудование со сбалансированными показателями мощности излучения и скорости движения лазерной головки

Гравировка не требует оборудования с большой мощностью.
Модель лазерного излучателя станка зависит от материалов, на которых будут наноситься изображения. Длина волны газовых лазеров хорошо воспринимается неметаллическими предметами. Твердотельные (волоконные) излучатели комплектуются к станкам, где производятся работы с металлами — более тонкая фокусировка и интенсивность энергии этому способствуют.
Размеры обрабатываемых заготовок напрямую влияют на габариты рабочего стола лазерного гравера. В производственных условиях, где подлежат обработки большие заготовки, важно иметь габаритные станки. Если заниматься гравировкой сувениров, например, в частном бизнесе, лучше обойтись небольшим настольным станком.
На выбор станка влияют косвенные причины: репутация производителя, что определенным образом гарантирует качество сборки. Организация производителем сервисного обслуживания и возможность недорогой замены комплектующих будут оказывать существенное влияние на надежную эксплуатацию станка.

Следует грамотно подойти к приобретению дополнительных возможностей, которые обычно предлагает производитель. Поворотный вращатель, автофокусировка, системы подачи материала в рабочую зону, дополнительный чиллер для охлаждения и много других будут увеличивать бюджет покупки. Однако без некоторых технологический процесс просто не сможет нормально функционировать. Следует провести оптимизацию бюджета с учетом надежной эксплуатации лазерного гравера.

Дорогие профессиональные лазерные граверы

LCSPEAR 4040 – скоростной гравер

Скоростной лазерный станок предназначен для использования в профессиональной деятельности. Работает с кожей, деревом, пластиком, бумагой и др. материалами. Это универсальная модель, способная делать поверхностную и объёмную гравировку.

Посмотреть на Aliexpress

• поле захвата – 400х400 мм;
• показатель W – 50 Вт;
• погрешность – 0,01 мм;
• охлаждение – воздушное;
• скорость резки – до 600 мм/сек;
• скорость гравировки – до 600 мм/сек.

Плюсы: цифровая панель; большое количество поддерживаемых форматов; качество деталей; надёжная упаковка.

Минусы: слабая комплектация.

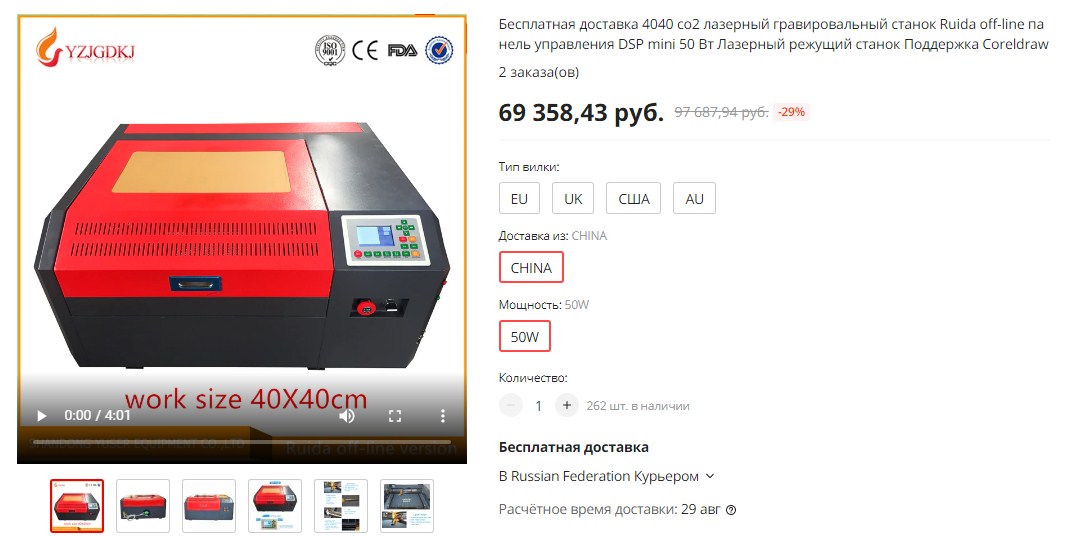

YZJGDKJ 4040 RUIDA – многофункциональная модель

Размеры станка 90х72х43 см. Мощность лазерного модуля 50 Вт. Поставляется в собранном виде (устанавливаются по месту лишь некоторые детали). Разобраться с управлением помогает иллюстрированная инструкция (на китайском и английском языках).

Посмотреть на Aliexpress

• площадка – 400х400 мм;
• показатель W – 300 Вт;
• точность шага – 0,01 мм;
• вес – 50 кг;
• охлаждение – воздушное;
• скорость резки – до 20 мм/сек;
• скорость гравировки – до 50 мм/сек.

Плюсы: практичность; долговечность; простое обслуживание; быстрая доставка.

Минусы: высокая цена.

HCZ CNC 6090 – оптимальный вариант для начала бизнеса

Модель сложная, многофункциональная. Выполняет резку листового материала толщиной до 20 мм. Распознаёт форматы: BMP, JPEG, PLT, CDR, AI, TIFF, PCX.DIB, TIF. Для предотвращения перегрева используется охлаждение воздушного типа.

Посмотреть на Aliexpress

• площадка – 900х600 мм;
• показатель W – 300 Вт;
• точность шага – 0,01 мм;
• размер корпуса – 134х94х94 см;
• ПО – Coreldraw;
• скорость резки – до 50 мм/сек;
• скорость гравировки – до 800 мм/сек.

Плюсы: качество; практичность; широкий функционал; обратная связь с продавцом.

Минусы: существенных нет.

HCZ Hauser’s 30 Вт – волоконный гравер

Станок для гравировки и резки входит в топ самых продаваемых товаров. Популярность обусловлена универсальностью устройства, простым управлением и обслуживанием. Для защиты от перегрева используется воздушное охлаждение. Работа подразумевает подключение к компьютеру.

Посмотреть на Aliexpress

• показатель W – 30 Вт;
• точность шага – 0,03 мм;
• ПО – Ezcad2;
• длина лазерной волны – 1064 нм;
• материал корпуса – нержавейка, алюминиевый сплав, пластик.

Плюсы: самая длинная волна среди бюджетных моделей; простая настройка; понятный интерфейс; подходит для резки металла.

Минусы: не всегда быстрая доставка.

Подведём итоги

Как Вы уже поняли, собрать лазерный гравёр своими руками не слишком сложно. Но, как и в любой работе, здесь есть свои нюансы. Что касается изготовления своими руками лазерных гравёров с ЧПУ (cnc), тут немного сложнее, однако при желании и эта работа осуществима. Главное, быть внимательным и иметь голову на плечах. В этом случае нет ничего невозможного.

ФОТО: gravirovka-klaviatur.comЭто действительно очень красиво

Надеемся, вам понравилась сегодняшняя статья. Если так, то ставьте оценки, оставляйте комментарии или делитесь опытом. А напоследок редакция Homius предлагает к просмотру довольно интересное видео по теме.

Watch this video on YouTube

Предыдущая Своими руками8 необычных способов оформления семейных фотографий Следующая Своими рукамиРукоделие на вилке – повальное увлечение в технике хенд мейд
