Ленточная пилорама своими руками

Введение

Кризис заставляет взглянуть на старые процессы новыми глазами. Где то закрываются лесопильные заводы, а где то наоборот решают открыть лесопилку. Как правило открывают лесопилку в последнее время частники, у них и издержки ниже и эффективность повыше. Тут и бизнес план лесопилки не нужен, но если пригодится то вам сюда!

Иногда слово «открывают» слишком громко сказано. Просто ставят лесопилку для использования ее в домашних условиях к примеру для постройки дома, ну на крайний случай распилить бревно соседу. Вот такой случай мы и рассматриваем

При открытии своей лесопилки существует несколько вариантов как это лучше сделать:

• Купить недорогое оборудование;
• Сделать самому.

Опять же для строительства дома и получения 3 — 5 кубов досок, покупать лесопилку за 50 — 150 тысяч ну просто транжирство какое то. Ведь наши доски то будут стоить в разы дешевле 18 — 30 тысяч рублей.

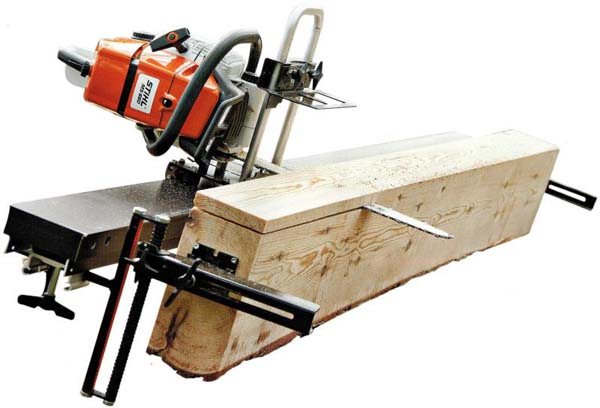

Выход есть, сделать пилорамку из бензопилы. Это у вас не займет много времени если вы обладаете руками которые растут у вас из нужного места. Кроме того она вам послужит верой и правдой долгое время, ведь своя пилорама это сегодня довольно выгодный бизнес.

Конструкция и принципы работы

Главное достоинство пилорамы состоит в том, что она осуществляет распил бревна вдоль. Вручную такое сделать невероятно сложно.

Чтобы понять принцип действия станка, нужно познакомиться с его устройством. Конструкция состоит из нескольких частей:

• пилы;
• привода (чаще электрический, иногда бензиновый двигатель);
• каретки пилы;
• направляющих;
• рамы.

В основании станка над роликами располагаются направляющие, на которых сверху прикреплены стойки опоры. Движение рамы по балкам происходит при помощи цепного механизма.

Инструментом для распила служит ленточная пила шириной, примерно, 6 см. Натяжение ее происходит с помощью гидравлики. Лента держится за счет специальных замков, прикрепленных к основанию главного колеса.

Существует несколько видов пилорам. Самые распространенные — ленточная, дисковая и цепная. Практически любую из них можно сделать самостоятельно, если взять за основу грамотный чертеж самодельной пилорамы и внимательно смотреть видео с пошаговыми инструкциями. Также популярны механизмы, сконструированные с помощью бензопилы.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Завершающая отделка, проверка и настройка

Пилу из дерева можно эксплуатировать сразу после сборки, однако специалисты рекомендуют предварительно оснастить ее кожухом, который закроет верхний шкив.

Подобные манипуляции не просто придадут конструкции эстетическую привлекательность, но и повысят степень безопасности: даже при соскальзывании ленты со шкива она остановится в кожухе. В качестве дополнительного аксессуара следует предусмотреть контейнер под стружку, к которому можно будет легко получить доступ.

Привод ремня рекомендуется вывести из-под рабочего стола, защитив его от опилок. Силовой агрегат защищается кожухом, изолированным от пыли и прочего мусора.

Финальный этап обработки древесины лаком или краской положительно сказывается на сроке службы инструмента, а еще предотвращает получение травм при контакте со сколками и щепками необработанного материала. Перед эксплуатацией все поверхности дополнительно зашкуриваются и пропитываются антисептиками — они препятствуют гниению и развитию плесени.

Мнения о пилораме на основе бензопилы

Алексей Юрьевич
51 год, Самара
У меня была циркулярная пилорама, смонтированная на столике, для роспуска досок и бруса. Когда делал сруб для бани, решил, что доски сделаю сам из кругляка. Для этого сварил пилораму из старого 440-го Штиля, которому уже Бог знает сколько лет. Помог друг, который работает на металлобазе – профиль, уголок и швеллер вышли почти по себестоимости. Купил только цепь специальную для продольного реза. После того, как поставил баню, ко мне и соседи стали ходить – то одному распустить, то другом. Каждый немного, но заплатит, спасибо скажет. А я подсчитал, что по материалу вложил примерно тысяч 15 – 20, это без пилы. Зато теперь доску я могу не заказывать – сам всё напилю.

Андрей
34 года, Смоленск
Делал себе ручной станок для роспуска бруса из бензопилы Патриота 6220. Для человека, у которого есть сварочный инвертор, ничего сложного, хотя у меня корочки сварщика нет. Распилил около трёх кубов бруса – полёт нормальный. Потом попробовал распустить бревно 40 см

К концу бревна (длина метров 6) пила начала неважно работать. Скорость замедлилась

Короче, для цельного бревна нужна цепь с меньшим углом. Для эксперимента взял старую, отнёс в мастерскую, мне её переточили под 10 градусов. Рез стал живее, но нагрузка на пилу выросла. Приходится давать ей отдохнуть.

Оборудование для работы и алгоритм сборки

Не секрет, что при сооружении самодельной пилорамы не обойтись без хорошего сварочного оборудования. Болтовые соединения в таком случае бесполезны. Лучше не рисковать, т. к. через какое-то время подобное крепление потеряет прежнюю прочность, разболтается и сделает конструкцию опасной для использования. А подтягивать болты и ежедневно следить за их состоянием — не самая лучшая перспектива.

Что касается алгоритма сборки оборудования, то он остаётся очень простым и понятным. Основные сложности заключаются с подгонкой по размерам составных частей.

Первым делом вы должны осуществить монтаж опорной платформы, по которой будет передвигаться тележка с пиломатериалом. К тому же к рельсам нужно прикрепить раму, где будет установлен рабочий инструмент. Среди ключевых требований — надёжность и выравнивание в горизонтальной плоскости. Где и как крепить её — решать вам. Возможен вариант использования специально оборудованного фундамента, например, столбчатого, или же вариант со стойками, которые вкапываются в грунт.

О предназначении передвижного узла (тележки) уже неоднократно упоминалось. Чтобы обеспечить надёжную фикцию бревна при распиловке, передвижной элемент оснащают «струбциной», которая надёжно зажимает древесину к раме и предотвращает любой риск смещения. Также на тележке должны присутствовать колесики, которые будут обеспечивать подвижность.

Что касается рамы для пилы, то она должна быть оборудована хорошим механизмом регулировки. В противном случае появится сложность в обеспечении возможности изменения положения режущих узлов.

В настоящее время используется ряд инженерных решений, поэтому какое из них выбрать — решать вам. Приводить конкретные примеры без предварительного изучения существующих модификаций нет смысла.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Последовательность сборки

После того, как чертеж будущей пилорамы, утвержден и откорректирован, переходят к монтажу ее ведущих рабочих узлов:

монтаж рамного каркаса – его размеры подбираются индивидуально учитывая диаметр диска и габариты мотора. К нему присоединяют 2 подшипника и сверлят 4 отверстия для агрегации с электромотором;
плоскость, по которой будут подаваться пиломатериалы. Для небольших по объему работ можно воспользоваться готовым стационарным верстаком или рабочей поверхностью, которая должна быть установлено строго горизонтально

Очень важно, чтобы ее продольная ось соответствовала оси рамной основы;
подвижная каретка – ее ориентировочный размер должен достигать 1 м. Мобильность предадут колесики, который будут установлены на окончании уголка;
агрегация двигателя с диском – лучше отдать предпочтение тем конструктивам пилорамы, где высоту ножевого блока можно было бы настроить вручную

Для этого к каретке присоединяют две трубы, к которым приваривают металлический швеллер. Через металлические накладки они хомутами притягиваются к трубам. Подъем или опускание будет производиться двумя стальными прутами. Подвижное положение двигателя обеспечат подсоединенные к концам профиля с мотором велосипедные звездочки, связанные с ним через прут с резьбой.

Для повышения результатов стараний самоделку можно усилить вторым дисковым ножом. Как и в промышленных аналогах, их расположение должно быть строго перпендикулярным друг к другу. Для пилорам с мощностью свыше 3 кВт дополнительное тяговое устройство не понадобится. В противном случае берется второй мотор и создается второй привод.

Особенности будущей модели

Ленточная пилорама своими руками — вариант получения того агрегата, который со временем может быть модифицирован. Например, если хозяин конструкции изначально изготавливал ее для роспуска бревен, а потом решил, что неплохо было бы на ней производить еще и брус.

Эту лесопилку собирают модульным способом. Если навыки таких работ отсутствуют, то лучше остановиться на элементарной модели, найдя достаточно простой чертеж. Разобравшись с ним, необходимо получить представление об особенностях составления таких схем, познакомиться с различными инструкциями по сборке ленточных пилорам.

Однотипная или универсальная конструкция — следующий «камень преткновения», поэтому мастер должен решить, какие работы для него важнее — роспуск на доски или получение из бревен отдельных сегментов. Если планируется и то и другое, то лучше сразу остановиться на универсальном варианте.

Главное качество для пилорамы ленточного типа — ее незыблемость, ведь бревна обладают довольно внушительным весом и впечатляющими габаритами. Поэтому при изготовлении станины, к тому же подвергающейся интенсивным нагрузкам, необходимо обеспечить максимальную устойчивость.

Что понадобится для создания ленточки

Расчет всех материалов проводится только после того, как сделаны все чертежи и замеры. На конструкцию нужно собрать:

1. Новые или старые, но в хорошем состоянии, шкивы;
2. Рельсы. Их можно сделать самостоятельно. Только вот расположить их надо ребром вверх, так колесики будут служить дольше;
3. Профильные трубы (для шпал);
4. Швеллер.

Чтобы работать с вышеперечисленными материалами, нам понадобятся специальные инструменты:

• Сварка;
• Фрезерный станок;
• Электрическая дрель (можно использовать любую, но эта самая удобная);
• Болгарка;
• Пассатижи;
• Молоток;
• Отвертки и набор гаечных ключей;
• Болты и гайки;
• Струбцина;
• Приспособления для замера: линейки, рулетки, угольники и т.п.;
• Ножовка.

Процесс сборки конструкции

Тип материалов для создания пилорамы необходимого качества подбирается в зависимости от того, есть ли на руках чертежи и насколько они сложны. Так, в той или иной степени вам понадобятся следующие материалы:

• Трубы различного диаметра;
• Шкивы (подойдут как новые, так и ранее использованные);
• Профильные трубы (для шпал);
• Швеллер;
• Рельсы (можно вместо них использовать уголки).

Для работы вам понадобится также набор определенных инструментов: фрезеровальный станок, струбцина, болгарка, электродрель, сварочный аппарат, крепежные элементы, уровни и пр.

Совет. Сбор самодельной пилорамы – процесс непростой, поэтому браться за ее изготовление в домашних условиях стоит лишь тем, у кого есть определенный опыт работы с подобными конструкциями

Важно также понимать, что настройка подобной конструкции такого изделия потребует немалых усилий.

После подготовки всех необходимых элементов можно приступать непосредственно к сборке воедино основных частей пилорамы (предварительно ознакомьтесь с фото- и видеоматериалами):

Первым делом следует подготовить станину (неподвижная часть). Для ее создания подойдут два швеллера/рельсы). При использовании рельс необходимо устанавливать их таким образом, чтобы подошва оказалась вверху. Если используется швеллер, то его высота должна составлять не менее 14 см, а длина – около 8 м.
По всей длине станины необходимо сделать отверстия с шагом около 1,5 м.
Швеллеры стягиваются между собой при помощи труб длиной около 25 см. В качестве крепежа подойдут болты либо резьбовые шпильки.
Следующим шагом идут стойки, на которые будет установлена готовая конструкция. Их количество напрямую зависит от длины и сложности конструкции. Так, на стандартную 8-метровую пилораму будет вполне достаточно 4 стоек.
Чтобы добавить пилораме жесткости, в конструкцию добавляются раскосы.
Последний этап – сбор мобильной тележки. Ее размеры напрямую зависят от ширины станины

Важно, чтобы тележка немного выступала за пределы станины с обеих ее сторон.

Какую пилораму выбрать для своего предприятия?

Мнение опытных предпринимателей, которые ни один год владеют деревообрабатывающим производством:

• Если на первом месте стоит качество доски и бруса – следует выбрать дисковый станок;
• Производство налажено под выпуск радиальных досок? Дисковая пилорама станет отличным помощником.
• Если требуется быстрый ремонт агрегата в непредвиденных обстоятельствах – лучше выбрать ленточный станок;
• Ленточная пилорама сэкономит средства на оплате электроэнергии;
• Скорость распила двух типов станков примерно одинакова.

Отечественные пилорамы стоят 3,5 долларов и больше. Более выгодный вариант, приобретение зарубежной техники, которую уже использовали. Этого не стоит бояться, в таких случаях качество нисколько не страдает. Так что бизнес можно сделать ещё более выгодным. Кроме того, надо определиться с выбором оборудования, которое больше всего подойдёт.

1. Например, дисковые и мини-пилорамы отлично подойдут для производства небольших масштабов. Но нужно покупать много специальных насадок, если работа по каким-то причинам усложняется.
2. Для больших объёмов чаще всего применяются мощные рамные станки. Но стоит помнить о том, что они используют довольно много энергии. Для них нужно строить отдельный фундамент, кроме того – в процессе такого производства появляется много стружки.
3. Ленточные пилорамы в данном направлении – самый популярный тип оборудования. Они быстро окупаются, являются довольно дешёвыми и экономными. Правда, придётся довольно часто менять ленты, использующиеся в таких устройствах.

Пилорамы для домашнего пользования

Для изготовления бруса и досок своими руками применяют несколько типов устройств:

Рамные, устанавливаются на мощный фундамент. Для обслуживания привлекаются не менее трех человек. Отличаются высоким уровнем энергопотребления и производительностью. Общий вид пилорамы рамного типа:

Ленточные могут производить распил бревен большого диаметра. Отдельные образцы оборудования способны распустить ствол дерева диаметром 3 м. Общий вид ленточной пилорамы:

Дисковые довольно часто применяются в личном хозяйстве для распиловки древесины. Отдельные образцы способны перерабатывать дерево диаметром до 1 м. Общий вид дисковой пилорамы (видно, что в ней используются диски, установленные перпендикулярно друг другу. За один проход выполняется распил в разных плоскостях):

Шинные в качестве рабочего органа шину от электро- и бензопил. С помощью подобных устройств пользователи в одиночку могут бревна диаметром около 60 см превращать в пиломатериал. Простейшая шинная пилорама (в этой конструкции пила перемещается по направляющей, изготовленной из швеллера):

На предприятиях по заготовке леса наибольшее распространение получили рамные установки. Настраивать на выпуск определенного формата пиломатериала довольно просто, между пильными полотнами выставляются требуемые расстояния. Использовать подобные пилорамы в личном хозяйстве довольно сложно. Установленная мощность приводов достигает д 30…40 кВт.

Ленточное оборудование используется сравнительно недавно (около 30 лет). Обычно толщина пильной ленты составляет от 0,8…1,0 до 2,5…3,0 мм. На практике эксплуатируются автоматы, которые выполняют распил по заданной программе. Для работы достаточно ввести необходимые данные и установить заготовку. Подсобные рабочие будут убирать со стола готовые доски и брус.

Некоторые самодельщики самостоятельно изготавливают подобные станки. Их привлекает возможность создать сравнительно несложное устройство. Их можно использовать на выезде в лес, организуя лесоперерабатывающий цех на заготовке леса.

Дисковые пилорамы конструктивно самые простые. Применяется диск большого диаметра, который выполняет длинный пил по заданным параметрам. На практике применяют двухдисковые станки, производящие распиловку бревна с двух сторон. Подобный подход позволяет использовать сравнительно небольшие диски.

Использование шины от пилы с электрическим или бензиновым двигателем позволяет применить их для выполнения длинного продольного пиления. Некоторые мастера изготавливают мобильные пилорамы, которые можно перевозить на стройку или в лес. Нужно только организовать раскладку бревен на опоры и установить вспомогательные устройства, обеспечивающие прямолинейное движение рабочего органа.

На практике используют шины с фиксацией в раме и без нее. Если зафиксировать полотно на жесткой рамке, то проще получать обработанную плоскую поверхность. Каркас предотвращает увод в сторону, что часто наблюдается при создании упрощенных устройств.

Специальная рамка для установки шины цепной пилы повышает жесткость конструкции и обеспечивает устойчивое положение полотна при выполнении работы:

Внимание! Изготовив самодельную шинную пилораму, мастер получит станок, который позволит создать небольшое индивидуальное производство. Оно даст возможность производить нужную продукцию и получать определенный доход

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
5. Широкий ленточный пропил влияет на образование большого количества отходов;
6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

ВАЖНО ЗНАТЬ: Как сделать решетку на окно своими руками?

Изготовление самодельного устройства

Основными элементами самодельной пилорамы являются рама, мотор и, собственно, пила. Хорошо зарекомендовали себя двигатели мощностью в 10 кВт. Мощность такого двигателя позволяет резать практические любые бревна.

Бензиновый двигатель должен вмещаться в корпус самодельной ленточной пилы по дереву. На чертежах должны быть указаны допустимые параметры.

Для изготовления самодельной ленточной пилы потребуются следующие материалы:

1. Щиты деревянные, фанерные листы. Они подойдут для изготовления рамы, шкивов и тумбы пилы.
2. Листовая сталь. Из неё изготавливается режущее полотно. Можно приобрести готовое полотно в магазине.
3. Стальной прут и швеллер. Шкивы устанавливаются на оси и опорную раму, изготовленные из этих деталей.
4. Резина листовая. Нужна для создания защитного слоя деревянных деталей пилорамы.
5. Ремень. Для передачи вращения от двигателя к колесам.
6. Полиуретановый клей. Необходим для склеивания деревянных частей.
7. Различные элементы крепежа. Кронштейны, болты, саморезы, шайбы, гайки.
8. Электрический или бензиновый двигатель.

Шкивы при изготовлении самодельной ленточной пилорамы подойдут от любой техники. Их необходимый диаметр — около тридцати сантиметров.

Из металлических труб изготавливаются направляющие. Несколько труб полудюймового диаметра и несколько чуть большего. В этом случае трубы большего диаметра свободно одеваются на трубы меньшего с зазором примерно 0.5 миллиметра.

Инструмент, который необходим:

• Аппарат для сварки.
• Точильный станок и резальный станок.
• Шуруповерт, отвертки — прямая и крестовая.
• Молоток.
• Болгарка.

Также может понадобиться фрезерный станок или сварочный аппарат.

Перед началом работы нужно изучить дисковой пилорамы своими руками чертежи. Хороший чертеж способствует быстрому изготовлению пилорамы. Надо убедиться в наличии всех необходимых деталей.
