Реально ли сделать пилораму из бензопилы своими руками

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Читать также: Как наточить круг на циркулярку

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами

Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины

Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака. В этой статье я расскажу вам о том, какие типы и виды оборудования существуют для распиловки древесного материала. А так же расскажу как выглядит пилорама самодельная из автомобильных колес.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

  • Шинная.
  • Ленточная.
  • Дисковая пилорама.

https://youtube.com/watch?v=XR_TrDiAqQU

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

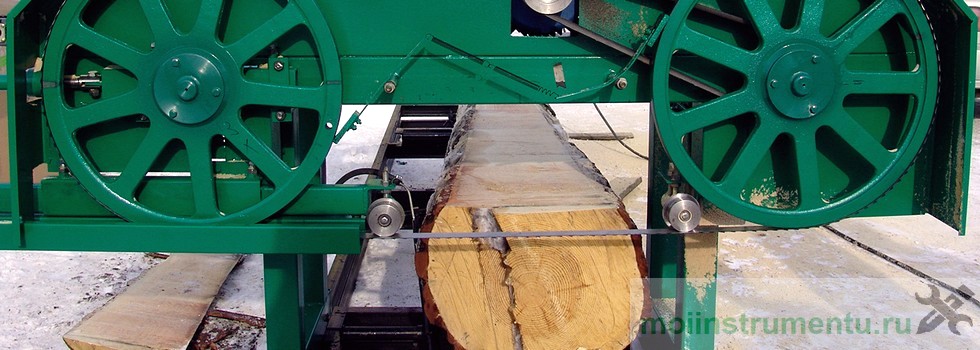

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

  • Шкивы.
  • Швеллер.
  • Металлические уголки.
  • Трубы с различным диаметром и размером.
  • Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

https://youtube.com/watch?v=MVx1lq1COng

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Какую бензопилу можно использовать для переделки

Для изготовления портативной самодельной пилорамы применяются бензиновые пилы советского производства, отличающиеся повышенной прочностью корпуса из алюминиевых сплавов. Установки серии «Дружба» или «Урал» оборудованы моторами мощностью 4-5 л. с., которой достаточно для распиловки бревен длиной до 5-6 м. Также используются китайские копии пил «Штиль» или «Хускварна», с низкой стоимостью и рабочим органом длиной до 550 мм, позволяющим пилить твердые породы древа.

Для разделки бревен на отрезки применяется бензиновая пилорама с установкой дискового или ленточного механизма. Недостатком конструкции является образование большого количества опилок, разлетающихся вокруг рабочей зоны. Двигатели внутреннего сгорания оснащаются принудительным зажиганием, для повышения безопасности эксплуатации рекомендуется вывести аварийный выключатель в зону расположения оператора. При возникновении чрезвычайной ситуации человек останавливает работу мотора нажатием на кнопку.

Сборка своими руками

Если вам нужна качественная, высокопроизводительная распиловка бревна, древесины, стоит обратить внимание на заводские модели станков. Заметным спросом пользуется ленточная пилорама МВ 2000, хотя и ленточная пилорама Байкал ей не сильно уступает

Если же вы хотите сделать устройство своими руками, запрещать это никто не будет. А вот с основными принципами сборки ознакомиться нужно.

Начните с чертежей. Чертежи можно выполнить своими руками, либо найти готовые варианты. На них следует указать все размеры, длина, ширина, параметры будущего станка, его технические характеристики. Так вы будете знать, какие материалы вам потребуются для сборки и сколько на это уйдет денег.

Среди основных узлов будущей конструкции следует выделить:

  • Раму;
  • Направляющие для перемещения пильного элемента;
  • Винтовой узел для движения режущей ленты;
  • Пружина для натяжения пилы;
  • Шкивы — неподвижный и подвижный;
  • Защитный чехол;
  • Передаточные узлы;
  • Электродвигатель (можно заменить бензиновым);
  • Емкость с жидкостью для системы охлаждения;
  • Стопор;
  • Устройства фиксации обрабатываемых заготовок.

Уделите внимание режущему элементу. Многие пилорамщики при создании самодельных мини станков используют электрические и бензиновые пилы

Они отлично подходят, когда нужно сделать небольшой объем работ.

Применение колес может заменить шкивы. Главное грамотно подобрать размер колес, чтобы они прочно и эффективно удерживали, натягивали пильный элемент.

  1. Сначала выполняется сборка рельс. Ориентировочная длина — 8 метров. Чтобы не деформировать их под весом бревна, усильте конструкцию металлическими ножками. Если планируется работа с крупными заготовками, правильно будет установить станок стационарно, сделать фундамент под него.
  2. В роли подвижной телеги будет выступать стальная бесшовная плита. Ее длина — 60 сантиметров, а ширина — на 80 мм больше, чем ширина рельсового пути.
  3. Подвижная каретка, она же тележка, также предназначена для монтажа колес или шкивов. Одно из колес фиксируется в неподвижном состоянии, а второе будет подвижным.
  4. Не рекомендуется размешать шкивы параллельно друг другу. Лучше сделать отклонение в 4 градуса в вертикальной плоскости. Это не позволит ленте слетать со своего места во время работы устройства. Не каждая инструкция это указывает, хотя рекомендация важная.
  5. Если удастся, выполните блок управления для пилорамы. Но на простых моделях используется штурвал, движение от которого можно передавать через металлическую цель.
  6. Завершается сборка установкой прижимов на пилораму.
  7. Напоследок оставьте монтаж режущей пилы и электрического двигателя.

По мере модернизации вашего самодельного ленточного устройства на нем может появиться электронная линейка, более мощный двигатель, всевозможные запчасти. Также некоторые расширяют габариты станка, чем обеспечивается работа с более крупными заготовками на пилораме.

Если собирать самостоятельно ленточную пилораму не хотите, инструкция кажется сложной, тогда выбирайте заводские модели. Ленточная пилорама Байкал, которая пользуются внушительным спросом, стоит порядка 150-200 тысяч рублей. Цена не маленькая, но и возможности станка огромные.

Читать также: Редуктор для колесных гаек

Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из бензопилы Дружба 4 имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

  1. Закрепить двигатель на раме велосипеда.
  2. Проложить тросик газа и курок на руль.
  3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

В качестве наглядной инструкции рекомендуем посмотреть видео готовой самоделки.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Пилорама из бензопилы

Пилорама – самоделка из бензопилы, ее можно без большого труда сделать своими руками. Такая пилорама из бензопилы здорово облегчит работу по распилу бревен на доски. Можно сказать, она применяется по прямом назначению, только в немного модернизированном виде.

Распустить бревно на доски или брус на весу будет очень сложно и выйдет не ровно. При помощи пилорамы с бензопилой все получиться. Необходимо сделать металлическую раму на которой необходимо закрепить бензопилу и саму стрелу. Так же необходимо сделать винтовые регулировки, чтобы настраивать по высоте, тем самым регулировать сам распил толщины досок. Все это сооружения может двигаться по рельсам.

Главной частью бензопилы, как известно, является двигатель (само слово происходит от слова «движение»), и первое, что приходит в голову, конечно транспортное средство. Можно установить движок от бензопилы на велосипеде, превратив его в мопед; трех или четырехколесном транспортном средстве, напоминающем квадроцикл или вездеход.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

  1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
  2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

  1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
  2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

  1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
  2. Устанавливают на направляющую салазки.
  3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=0oMzP_wR45U

Это интересно: Особенности эксплуатации и обслуживания бензопил торговой марки патриот (видео)

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.


снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Простые самоделки

Для начала представим варианты простых самоделок на основе двигателя бензопилы.

Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.

Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.

Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.

Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:

  • аварийное водоснабжение участка или жилого помещения;
  • полив огорода;
  • откачка воды с подтопленного подвала;
  • осушение водоемов.

По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.

Мотор для лодки

Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.

Мотобур

Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.

Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения – подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.

Видео материал демонстрирует эксплуатацию самоделки из бензопилы.

Самокат

Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы – самокат.

Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката

Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала

Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.

По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.

Видео демонстрирует возможности двигателя на миниатюрном мопеде.

Первый вариант самодельной пилорамы

Для того чтобы своими руками собрать самодельную пилораму из бензопилы, необходимо запастись следующими инструментами и материалами:

  1. Два швеллера для основы, которые в длину будут по 8 метров, а в высоту по 140-180 мм, а также две рельсы.
  2. Для скрепления конструкции понадобятся разные уголки: 50х100 мм и 40х40 мм.
  3. Для стяжки потребуется также несколько водопроводных труб по 25 см.
  4. Стальная плита в качестве основания, которая будет в толщину 4 см, а в длину до 60 см.
  5. Подвижные шланги и несколько труб диаметром 35-40 мм.

Начать всю работу нужно, естественно, с подготовки основания. Самодельная пилорама из бензопилы собирается следующим образом:

Для начала нужно соединить рельсы, которые укладываются подошвой вверх. Для фиксации используются уголки 50х100 мм

Здесь важно, чтобы они лежали максимально ровно, а потому рекомендуется использовать строительный уровень.
После этого в готовом основании нужно просверлить несколько отверстий. Их диаметр от 14 до 16 мм, а шаг 1-1,5 метра.
После этого нужно взять количество стяжек, равное количеству отверстий, и соединить их при помощи болтов.
После этого из металлических угольников нужно сделать ножки, на которые будет крепиться основание, то есть плита

Расстояние между самой крайней стойкой и основной должно быть примерно 1 метр.
Для создания максимально жесткой конструкции рекомендуется приваривать раскосы между стойками.

После этого остается разобраться лишь с монтажом подвижной тележки для станка для роспуска бревен. Чтобы ее установить, необходимо снизу к плите приварить уголки 40х40 мм и сверху на них поставить изделие на ролики или же подшипники. Сверху же плиты нужно приварить еще два уголка, которые будут выступать креплением для самой бензопилы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
