Ленточные шлифовальные станки по дереву

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

  • Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
  • Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
  • Количество оборотов двигателя не больше установленных производителем.
  • Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
  • Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
  • На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Советы по эксплуатации

Перед началом выполнения работ обязательно ознакомьтесь с инструкцией по эксплуатации приобретенной вами модели станка и строго соблюдайте все указанные в ней предписания.

  • В частности, не забывайте регулярно проверять отсутствие разрывов и повреждений на шкивах и ремнях. Несоблюдение этого правила чревато не только поломкой дорогостоящего оборудования, но и серьезными травмами оператора.
  • Обязательно соблюдайте указанные в инструкции требования к одежде оператора. В частности, не используйте перчатки и свободную рабочую одежду.
  • Периодически контролируйте уровень заточки зубьев и осуществляйте замену полотна, как только они затупятся. Работа затупленным инструментом категорически запрещена. Поэтому нужно регулярно выполнять разводку и затачивание полотна (именно в этой последовательности).

Обнаружив затупление, снимите полотно, выверните его и подвесьте. Дайте ему повисеть не менее 4 часов и лишь после этого можете приступать к его разводке и затачиванию.

  • В случаях, когда подача материала к режущей части затрудняется, необходимо заменить восковое покрытие рабочей поверхности.
  • Если вы режете ценные породы дерева или дорогие марки металла, то для экономии материала стоит снизить скорость резания до минимально возможной. Также снизить скорость нужно в случаях, когда работы выполняются над металлической деталью, толщина которой превышает 2.5 см.
  • Перед началом любых ремонтных или профилактических работ, включая и замену полотна, отключите станок от питающей сети путем выключения автомата, к которому он подключен, или выдергивания вилки из розетки. Используйте для ремонта устройства только оригинальные запчасти, сертифицированные производителем.
  • Производите замену питающих электрокабелей сразу же после обнаружения повреждений.
  • Ни в коем случае не пытайтесь смазывать детали, находящиеся внутри электродвигателя. Во избежание задымления используйте только водорастворимые, а не масляные смазочно-охлаждающие жидкости.

В следующем видео вас ждет сравнение двух самых популярных ленточных пил Jet JWBS-14DXPRO и Jet JWBS-14OS.

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

  • Качество и скорость обработки.
  • Высокая производительность.
  • Возможность получить поверхность нужной шероховатости.
  • Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

  • Выделение большого количества пыли, требующей организации системы пылеудаления.
  • Большие количества расходников (абразива) нескольких типоразмеров.
  • Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Как сделать гриндер своими руками: правила сборки

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера. Рассмотрим, какие действия включает в себя этот пункт

Рассмотрим, какие действия включает в себя этот пункт.

Чертеж с размерами гриндера – важный документ, от которого будут зависеть работоспособность и технические характеристики агрегата.

В первую очередь следует составить подходящий чертеж. Следует помнить, что схема должна соответствовать конкретным эксплуатационным условиям. Чертеж можно составить самостоятельно. Второй вариант – загрузка готовой схемы из интернета. На профильных сайтах и форумах можно найти множество модификаций таких устройств, конструкция которых максимально подходит для домашней сборки.

Чем подробнее чертеж, тем лучше. Схема должна содержать детальное описание всех отдельных элементов конструкции с их размерами. Чертеж с габаритами – очень важный документ, от которого будут зависеть работоспособность и технические характеристики будущего станка. Поэтому стоит подходить к его составлению со всей серьезностью.

Самостоятельно можно выполнить разные варианты шлифовальных гриндеров. Помимо стационарных устройств, существуют и более простые типы (например, гриндер из болгарки своими руками). Чертеж и видео по сборке такого приспособления также можно без труда найти во Всемирной сети.

Следующий момент, который стоит учесть, – подготовка всех необходимых деталей и инструментов для сборки агрегата. Для конструирования гриндера в домашних условиях потребуются следующие приспособления:

электролобзик;

Для того чтобы изготовить гриндер, нужно понимать принцип работы станка.

  • дрель;
  • болгарка.

На заметку! При подборе инструментов необходимо учитывать, что конструкция гриндера предусматривает использование металлических деталей, а также их обработку.

Многие детали данного шлифовального оборудования трудно изготовить новичку. Поэтому рекомендуется детально изучить различные конструктивные элементы и их особенности. Не помешает также ознакомиться с чертежами и видео. Гриндер своими руками сделать гораздо проще, если есть возможность проконсультироваться с квалифицированным мастером, который сможет дать ценные рекомендации по этому вопросу.

Некоторые конструктивные элементы невозможно создать своими руками без использования токарного оборудования. Подобную работу необязательно делать самостоятельно. Для выполнения сложных деталей можно воспользоваться услугами профессионального токаря.

При изготовлении гриндера своими руками желательно учесть еще один важный момент. Наиболее эффективными считаются устройства, с помощью которых можно обрабатывать не только горизонтальные, но и вертикальные поверхности. Специалисты рекомендуют подбирать чертеж, позволяющий отшлифовывать заготовки под разными углами.

Изготовить своими руками можно разные варианты шлифовальных гриндеров.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Конструктивные особенности

Для выполнения технологических процедур, на производстве и в цехах устанавливают два типа станков по металлу.

Специальные, изготавливаемые по индивидуальному заказу для строго определенных операций. Они рассчитаны на финишную обработку деталей.

Второй тип агрегатов — обычные. Они нужны для стандартной шлифовки элементов и серийного выпуска. Марка оборудования зависит от операций, на которые он рассчитан. Наружная, внутренняя, чистовая обработка со сложной геометрией, профильная шлифовка и др.

Современный технический процесс предусматривает использование станков, выполняющих несколько операций, в том числе и финишную обработку. Такие агрегаты имеют большую стоимость, и потому производство, построенное на них, не всегда оказывается рентабельным.

Главный рабочий элемент станков – лента с покрытием из абразивного материала. Она склеивается, превращаясь в кольцо, и крепится на двух роликах.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер своими руками, см. след. ролик.

Видео: самодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

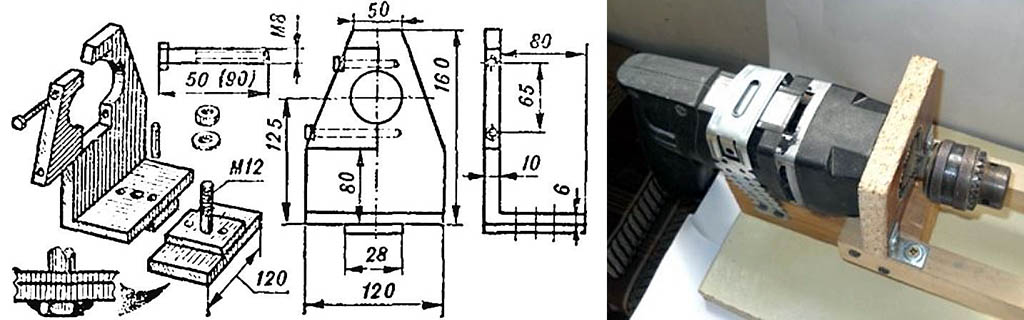

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

  • размеры гриндера;
  • назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин. Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками. Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.

Дело в том, что природа данного станка очень пластичная, позволяющая использовать самые разные подручные материалы, вплоть до находок на свалках металлолома.

Главное – знать и придерживаться трех правил:

  1. Абразивная сторона ленты должны быть настроена очень четко, чтобы ее касалась только заготовка, которая шлифуется.
  2. Лента должны быть равномерное натянута в любой момент времени и вне зависимости от вида работ.
  3. Скорость движения станка должна быть разной и должна зависеть только от одного: вида детали и характера шлифовки.

Плоское шлифовка

Для плоского шлифования часто применяется ленточный шлифовальный станок изготовителя Jet или Зубр типа гриндер и тарельчатого вида. Может проходит шлифовка следующих поверхностей:

  1. чертежи многих деталей с ровной поверхностью могут обрабатываться, применяя ленточный шлифовальный станок типа гриндер. создать конструкцию можно собственными руками, также есть в продаже распространенные модели изготовителей Jet и Зубр;
  2. сопряженные поверхности также можно обработать, применяя ленточно-шлифовальный станок ШЛПС. есть и самодельные варианты выполнения, которые делаются собственными руками, разрешающие проводить обработку сопряженных поверхностей.

Гриндер, созданный самостоятельно или от компании Jet, Зубр, не может применяться для шлифования цилиндрических и других поверхностей. Плоское шлифовка проходит во многих промышленных отраслях.

Профессиональные модели

Если нужно будет получить деталь с размерами большой точности, то применять самодельные варианты выполнения нельзя. Связывают это с тем, что собственными руками не реально выполнить самодельную конструкцию, благодаря которой можно будет провести обработку очень точно. В рассматриваемой ситуации можно применять оборудование компании Jet и Зубр.

К свойствам станков изготовителя Jet можно отнести следующее:

  1. гриндер или остальной вид станка jet на всех производственных этапах подвергается внимательному контролю качества. сделать это стало возможным при разработке подробных чертежей, а еще во время использования новейших технологий;
  2. на все оборудование компании jet дается гарантия 2 года. данный момент определяет то, что изготовитель уверен в хорошем качестве, стабильности работы собственного товара. сделать собственными руками качественный шлифовальный аппарат аналогичного уровня очень и очень трудно;
  3. в течении последних 50 лет торговая марка jet связана с изготовлением оборудования промышленности деревообработки. данный момент обуславливает то, что сделать гриндер изготовитель может с учетом всех ошибок;
  4. ежегодно изготовитель пытается все сделать намного улучшенные модели. связывают это с тем, что регулярно ведутся разработки спецтехнологий;
  5. станки jet имеют очень большой спектр использования: частные для бытового применения и профессиональные для использования в учебных, научных учреждениях, промышленные для эксплуатирования в больших промышленных заведениях.

Провести создание гриндера либо прочего типа шлифовального станка собственными руками аналогичного качества как правило невозможно.

Компания Зубр также проводит создание шлифовального гриндера и другого оборудования. Из года в год рождается все приличное количество станков под брендом Зубр, которые обладают исключительными рабочими качествами. Компания Зубр регулярно делает шире выбор, таким образом дает возможность выбрать самую лучшую модель. По мимо этого изготовитель Зубр регулярно инвестирует средства в исследования науки. Не обращая внимания на это продукция компании Зубр несколько уступает по собственным рабочим качествам многим заграничным изготовителям.

Конструкция ленточного шлифовального станка

Дерево широко используется для изготовления всевозможных изделий и деталей. Для того чтобы обработать деревянную заготовку должным образом, используется различное оборудование. Тщательную высокоточную обработку дерева производят на ленточных шлифовальных станках, которые в качестве рабочего органа имеют абразивную ленту.

В конструкции шлифовального агрегата предусмотрены:

  1. Абразивная лента, которая может располагаться горизонтально или вертикально. Она устанавливается на станине и размещается между вращающимися барабанами.
  2. Ведущий и ведомый барабаны. Вращение ведущего барабана происходит за счет электрического двигателя, который передает вращательный момент через ременную передачу. Скорость вращения ведущего элемента, а значит и скорость движения ленты можно регулировать специально установленными режимами обработки поверхностей.
  3. Стол оборудования может быть деревянным или металлическим. На выполненном из металла основании можно затачивать более сложные заготовки.
  4. Электрический двигатель должен иметь мощность около 2,8 кВт и быть способен обеспечить ленте нормальную скорость в 20 метров в секунду.
  5. Специальная монтажная вытяжка должна быть установлена для того, чтобы во время технологического процесса можно было удалять образующуюся во время работы пыль.

Длина станка и его рабочего инструмента зависит от длины изделий, которые будут на нем обрабатываться. Намного удобней работать с заготовками, которые имеют меньшую длину, чем рабочая поверхность.

Для чего нужны шлифовальные станки?

Оборудование по дереву способно окончательно выравнивать поверхности, удалять шероховатости и неровности в виде возвышений или углублений, обдирать заусенцы, шлифовать закругления, делать внутреннюю шлифовку, добиваться ровных и гладких поверхностей изделия.

Станки по металлу работают с цветными металлами в виде плоских, круглых и четырехугольных заготовок и с простой и легированной сталью. Они способны рационально и за короткое время отшлифовать большого диаметра трубы и кругляки.

Кроме этого, ленточные шлифовальные станки предназначаются:

  • для шлифования изделий перед процедурой лакокрасочного покрытия;
  • для обработки брусковых и щитовых заготовок, их боковых кромок и торцов;
  • для обработки плоских поверхностей;
  • для шлифования криволинейных поверхностей.

Где применяются станки?

Агрегаты относятся к числу устройств, без которых невозможно сделать качественные, надежные и долговечные металлические элементы, из которых затем будут созданы различные конструкции. С помощью данных станков можно:

  • удалять заусенцы с поверхности деталей;
  • убрать наплывы, оставшиеся от лакокрасочных материалов;
  • подготовить покрытие к покраске;
  • устранить небольшие дефекты в виде выступов и бугров.

Оборудование незаменимо при необходимости произвести качественную шлифовку внутренней поверхности изделий, особенно на финальной стадии шлифовки. Ленточный шлифовальный станок используется при работе с легированной и обычной сталью, а также цветными металлами.

Существуют модели, рассчитанные для работы по металлу. На них выполняется шлифовка изделий с элементами, имеющими разную формы:

  • круглую;
  • квадратную;
  • овальную;
  • многоугольную.

Можно проводить обработку трубных элементов большого диаметра. На таком станке это простая процедура.

Механическая обработка изделий из металла проводится в несколько этапов. Для каждого из них существует особое оборудование. Только шлифовальный станок позволяет добиться полноценной гладкости и ровности заготовок. Используемый тип станка выбирается по форме детали, типу металла, требуемой точности и серийности создания элементов.

Описание и назначение

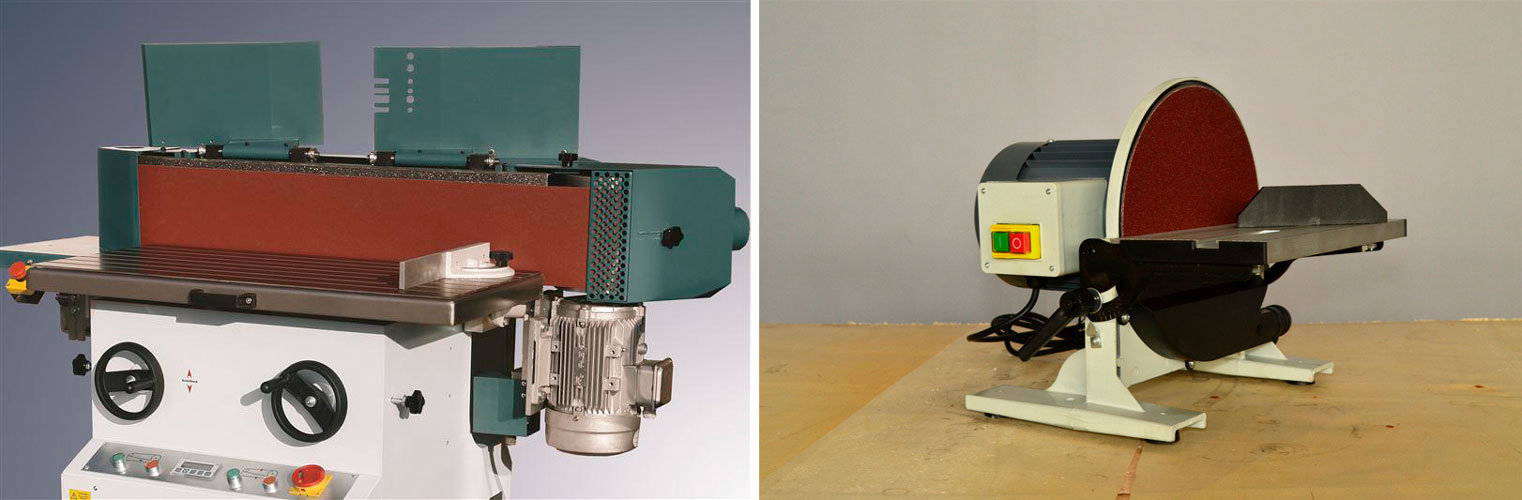

Шлифовальные станки по дереву применяют для проведения финишной обработки поверхности разных деталей и заготовок.

Шлифовальные станки позволяют выполнить обработку наружной и внутренней поверхности любой детали, а также отполировать резьбу.

По характеристикам станки принято делить на:

  • шлифовальные круглого типа;
  • плоскошлифовальные;
  • внутришлифовальные.

Также выделяют шлифовально-калибровальные и специальные станки для обработки резьбовых изделий, зубчатых колес, досок. Ключевая особенность подобного оборудования – возможность настройки степени обработки изделия. Достигается такой результат за счет изменения зернистости абразива.

Другая особенность аппарата – возможность выбора способа установки абразива.

Уход и обслуживание

Работа шлифовальных станков сопровождается выделением больших количеств пыли. Для ее удаления используются мощные местные вытяжные установки. Если они отключены, использовать оборудование нельзя — это угрожает здоровью работника. Однако, полностью избавиться от пыли невозможно, поэтому по окончании работы следует сразу же тщательно очистить станок при помощи промышленного пылесоса и щетки.

Замену абразива производят по мере его выхода из строя или по технологическим условиям обработки. Для сохранения производительности надо иметь запас готовых дисков с установленной наждачкой, или склеенных шлифовальных лент разного типа. Их хранят в закрытом шкафу, чтобы не накапливалась пыль и не деформировалась поверхность ленты.

Во время работы образуется значительный заряд статического электричества. Для его отведения требуется качественное заземление. Необходимо периодически проверять его состояние и восстанавливать при необходимости.

Хотите собрать шлифовальный станок своими руками?

Конечно!Неособо

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Читать также: Измельчитель веток своими руками для отопления чертежи

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты. Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании

Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

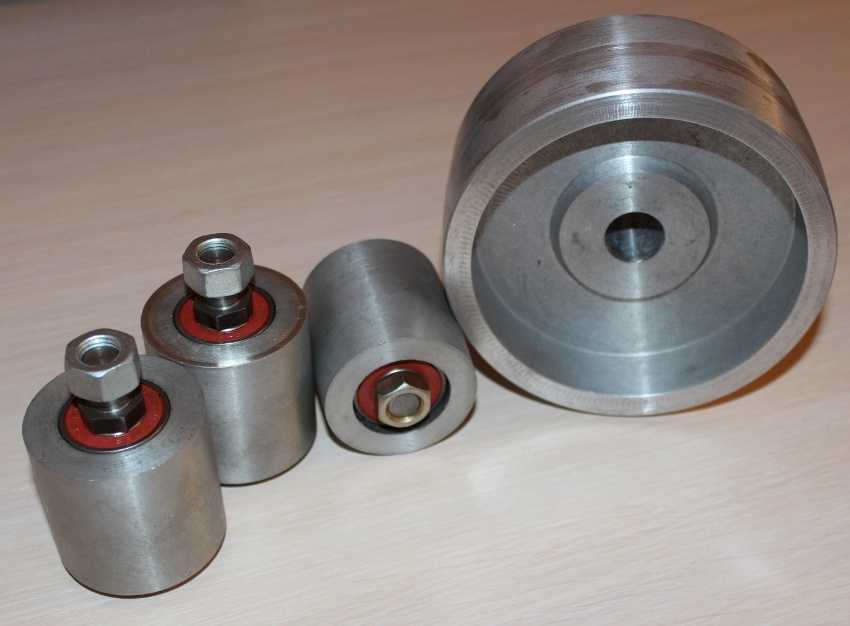

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

Готовый гриндер в горизонтальном положении с дополнительным столиком

Изготовление роликов гриндера своими руками: чертежи

Конструирование роликов для шлифовального агрегата такого типа – серьезный этап, который требует внимательности и аккуратности. Одним из наиболее важных элементов гриндера является главный каток. Необходимо запомнить, что его габариты должны быть больше, чем размеры оставшихся роликов.

Ведущий каток имеет подобные геометрические показатели неслучайно. Такие габариты позволяют избежать нежелательного рывка, возникающего во время пускового момента

Также важно понимать, что для изготовления данного конструктивного элемента ни в коем случае нельзя использовать материалы, которые имеют большую массу. К таким материалам относят:

  • сталь;
  • чугун.

Перед тем как приступить к созданию роликов, необходимо подготовить соответствующие чертежи с размерами. Ленточный гриндер своими руками должен иметь легкие и удобные ролики небольших габаритов. Как правило, этого вполне достаточно для того, чтобы проводить простую работу по шлифовке.

При самостоятельной сборке гриндера важно расположить ролики перпендикулярно друг над другом, чтобы избежать перекосов ленты. Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры

Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры

Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры.

Второй вариант, который чаще всего используют домашние мастера, – применение дюралюминия. Этот материал отличается низким весом и идеально подходит для данной цели. Он содержит примеси меди и магния, которые обеспечивают повышенную прочность сплава. Для сборки гриндера принято использовать дюралюминий марки Д16 и выше.

Как сделать ролики для гриндера своими руками? Специалисты рекомендуют выполнить на шкиве канавку, расположенную на торце. Ее габариты выбираются с учетом размеров абразивной ленты, которая будет применяться в станке. Такая мера направлена на предотвращение слета ленты во время работы оборудования. Желательно проделать ту же манипуляцию и с оставшимися катками.

Очень большое значение имеет степень шероховатости катков. Поверхность роликов может обладать разным уровнем шершавости. При сборке гриндера рекомендуется использовать катки, у которых данный показатель располагается в пределах от 1,25 до 2,5. Таблицу, содержащую информацию о степени шероховатости деталей, можно без труда найти в интернете. Шкив для гриндера своими руками монтируется на оборудование посредством подшипниковых узлов.

Для изготовления роликов для гриндера часто используется дюралюминий.

В этом случае применяются подшипники закрытого типа, которые имеют статичное наружное кольцо и относятся к категории самоцентрирующихся. Установка подобных элементов позволяет исключить возможность попадания абразивных или любых других инородных частиц на вал катка.

При выборе подшипников необходимо обязательно учесть их несущие параметры. Эти показатели определяют то, какую нагрузку способна выдержать деталь. Чем выше число оборотов агрегата, тем более надежными должны быть подшипники. Во время работы не рекомендуется отклоняться от чертежей с размерами. Ленточный гриндер, выполненный в соответствии со схемой, будет отличаться более высокой эффективностью, а также длительным сроком использования.

Как зафиксировать ролик в устройстве? Проще всего в домашних условиях для крепления катка воспользоваться стандартными шплинтами. Еще один вариант крепления –применение буртика (на одном конце оси).

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
