Сплав манганин

Ценообразование

Стоимость константана складывается из цены никеля и меди на мировых биржах цветных металлов. За основу большинство российских промышленников принимают значение котировок Лондонской биржы. Сразу отметим, что цена никеля является основополагающей при расчете стоимости сплава.

При сдаче лома цена может варьироваться. На ее значение влияют следующие факторы:

  • Наличие следов коррозии на поверхности сплава.
  • Объем поставок. Пунктам приёма металлолома выгоднее иметь дело с крупными партиями от 100 кг в силу сокращения времени на реализации лома. Наценка составляет в среднем 10-15% процентов от основной стоимости.
  • Цена на проволоку зависит также от ее диаметра. Как правило, чем проволока тоньше, тем она дороже.

2.1.2. Температурная зависимость удельного сопротивления металлов

Рассмотрим движение свободных электронов в виде плоских электронных волн, длина которых λ определяется соотношением де Бройля (1.3). Такая электронная волна распространяется в строго периодическом потенциальном поле без рассеяния энергии. Это означает, что в идеальном кристалле длина свободного пробега электронов равна бесконечности, а сопротивление электрическому току равно нулю.

Причинами рассеяния электронов в реальных металлах, создающего электрическое сопротивление, являются:

• тепловые колебания узлов кристаллической решетки ( ρ т — тепловая составляющая электрического сопротивления);

• примеси и дефекты структуры ( ρ ост — составляющая ρ , обусловленная нетепловыми факторами).

Известно, что эффективное рассеяние энергии электронов происходит в том случае, если размер рассеивающих центров (дефектов) превышает 1/4 длины волны. В металлах энергия электронов

проводимости составляет 3…15 эВ, этой энергии соответствует длина электронной волны λ = 0,3…0,7нм. Поэтому любые микронеоднородности и несовершенства кристаллического строения вызывают снижение проводимости.

Читать также: Что можно сделать из профиля

Итак, удельное сопротивление реальных металлов представляет собой сумму двух составляющих:

Относительное изменение удельного сопротивления металлов при изменении температуры характеризует температурный ко-

Удельное сопротивление металлов является мерой их свойства противодействовать прохождению электрического тока. Эта величина выражается в Ом-метр (Ом⋅м).

Символ, обозначающий удельное сопротивление, является греческая буква ρ (ро). Высокое удельное сопротивление означает, что материал плохо проводит электрический заряд.

Тепловые потери проводов

Если с помощью кабеля из вышеприведенного примера к однофазной сети 220 В подключить нагрузку 2.2 кВт, то через провод потечёт ток I = P / U или I=2200/220=10 А. Формула для вычисления мощности потерь в проводнике: Pпр=(I^2)*R (2) Пример № 2. Рассчитать активные потери при передаче мощности 2.2 кВт в сети с напряжением 220 В для упомянутого провода. Решение: подставив значения тока и сопротивления проводов в формулу (2), получим Pпр=(10^2)*(2*0.24)=48 Вт. Таким образом, при передаче энергии от сети в нагрузку потери в проводах составят чуть больше 2%. Эта энергия превращается в тепло, выделяемое проводником в окружающую среду. По условию нагрева проводника (по величине тока) производят выбор его сечения, руководствуясь специальными таблицами. Например, для вышеприведенного проводника максимальный ток равен 19 А или 4.1 кВт в сети напряжения 220 В.

Таблица удельного веса чугуна

Так как, чугун является сложным материалом, рассчитать его удельный вес в полевых условиях самостоятельно не представляется возможным. Эти вычисления проводят в специальных химических лабораториях. Однако, при этом его средний удельный вес известен. Этот параметр составляет: для серого чугуна от 6,6 до 7,8 г/см3, для белого от 7,0 до 7,8 г/см3.

Для упрощения подсчетов ниже представлена таблица с значениями таких параметров, как вес чугуна, удельный вес чугуна, а также эти значения в зависимости от единиц исчисления. Удельный вес и вес 1 м3 чугуна в зависимости от единиц измерения

МатериалУдельный вес (г/см3)Вес 1 м3 (кг)
Чугун белого типаОт 7 до 7,8От 7000 до 7800
Чугун серого типаОт 6,6 до 7,8От 6600 до 7800

Манганин

Манганин имеет очень малое значение термоЭДС в паре с медью, высокую стабильность удельного сопротивления во времени, что позволяет широко использовать его при изготовлении резисторов и электроизмерительных приборов самых высоких классов точности.  

Манганин ( как и другие сплавы) имеет свойство изменять свое сопротивление с течением времени. Основной причиной этого являются те механические напряжения, которые создаются в проволоке при намотке ее и приводят впоследствии к некоторым перегруппировкам молекул и изменению структуры материала. Для повышения стабильности изготовленных катушек сопротивления их подвергают искусственному старению, нагревая несколько раз до 150 С, что значительно уменьшает последующее изменение сопротивления в процессе эксплуатации. Для катушек сопротивлений с номинальным значением менее 100 ом, наматываемых из голой, неизолированной проволоки, в последнее время разработан более эффективный способ искусственного старения, заключающийся в весьма быстром нагреве уже намотанной катушки до температуры около 600 С кратковременным импульсом электрического тока.  

Манганин – медный сплав, содержащий ( кроме меди) 11 0 – 13 / 0 Мп и 2 5 – 3 5 % Ni; используется для изготовления реостатов и катушек сопротивления в электротехнических приборах.  

Манганин – сплав, содержащий 11 – 13 % марганца, 2 5 – 3 5 % никеля, остальное – медь с примесями кремния и железа.  

Манганин – сплав меди 86 %, марганца 12 % и никеля 2 %, обладает высоким удельным сопротивлением и малым температурным коэффициентом ( примерно 0 6 10 – 5 1град), поэтому он применяется для изготовления шунтов, добавочных сопротивлений и образцовых катушек сопротивлений.  

Манганин отличается характерным желтоватым оттенком.  

Манганин представляет собой сплав меди, марганца и никеля.  

Манганин и константан используются для эмалирования как в виде мягкой, так и в виде твердой проволоки. Нихромовые эмалированные провода выпускаются из проволоки, предварительно отожженной в водородной среде.  

Манганин широко применяется для изготовления приборов электросопротивления с рабочей температурой до 100 С, а также для точных электроизмерительных приборов.  

Манганин МНМц 3 – 12 отличается высоким электросопротивлением, малым температурным коэффициентом сопротивления и небольшой термоэлектродви-жущей силой в Ъаре с медью.  

Манганин МНМц 3 – 12 отличается высоким электросопротивлением, малым температурным коэффициентом сопротивления и небольшой термоэлектродвижущей силой в паре с медью.  

Технический манганин представляет собой сплав марганца, никеля и меди. Манганин после отжига при 400 С поддается прокатке и волочению; проволока имеет минимальный диаметр 0 02 мм. TKR 3 – 10 5 / град; термоэлектродвижущая сила в паре с медью близка к пулю: ет 1 мкв / град. Механическая обработка и различные деформации ( наклеп) приводят к увеличению удельного сопротивления и к снижению стабильности свойств. Так, усилия при нанесении изоляции на проволоку и ее намотке на катушку достаточны, чтобы в отожженном манганине появилось явление наклепа; поэтому для стабилизации свойств готовых образцовых сопротивлений ( секций) их подвергают вторичной термической обработке. Допустимая рабочая температура цля манганина может составлять 200 С, однако для образцовых сопротивлений рабочую температуру ограничивают 60 С, так как при более высоких температурах характеристики манганина несколько изменяются. Серебряный манганин, состоящий из марганца, никеля и серебра, имея примерно те же свойства, что и технический манганин, выдерживает рабочую температуру до 200 С без существенного изменения проводимости.  

Манганин МНМц 3 – 12 отличается высоким электросопротивлением, малым температурным коэффициентом сопротивления и незначительной термоэлектродвижущей силой ь паре с медью.  

Манганин МНМц 3 – 12 отличается высоким электросопротивлением, малым температурным коэффициентом сопротивления и незначительной термоэлектродвижущей силой в паре с медью.  

Кривые относительных фазовых проницаемостеи а-система нефть – вода. б – система газ – нефть.  

Применение

Константановая проволока служит для изготовления проводников между приемником и контактором высокоточных температурных измерителей. Также из нее делают компенсационные провода термопар. Из проволоки и лент создают резистивные, ленточные и проволочные нагревательные элементы промышленных печей по выплавке металлов с небольшой температурой плавления. Наконец, из константана производят реостаты, резисторы, тензометрические датчики.

Во-первых, высокое электрическое сопротивление, способствует быстрому и сильному нагреву. Во-вторых, малый температурный коэффициент сопротивления позволяет значительно упростить конструкцию нагревателя. Так, он избавляет от необходимости понижения напряжения при запуске, следовательно, не требуется трансформатор. В-третьих, хорошие технологические особенности позволяют создавать детали сложной конфигурации.

Таким образом, благодаря названным свойствам константана в совокупности возможно изготовление из него коротких нагревательных элементов большой площади поперечного сечения. Это считают существенным преимуществом по следующим причинам. Во-первых, печи многих типов, например, лабораторные, рассчитаны на короткие нагревательные элементы.  Во-вторых, детали большого диаметра характеризуются большим сроком службы.

Константан применяют как для открытых, так и для закрытых нагревателей. В первом случае его используют в виде ленты и толстой проволоки. Это объясняется сгоранием тонкой проволоки на открытом воздухе при высоких температурах (более 400-450 °C). Однако материал в такой форме актуален для печей с инертным газом, вакуумных печей, закрытых нагревателей. В последнем случае в устройствах типа ТЭН, ориентированных на нагрев жидкости, воздуха, полов и т. д., константан не контактирует с окружающей средой. В большинстве таких нагревателей он в виде спирали из нити помещен в герметичную трубку. Для высокомощных моделей применяют толстую проволоку и ленту.

Также относительно формы константана следует отметить, что проволоку считают более предпочтительной по техническим и экономическим особенностям для нагревательного оборудования в сравнении с лентой. Так, для крупных промышленных печей применяют материал диаметром 3-7 мм, для меньших аналогов – 0,03-2,5 мм проволоку. К преимуществам проволоки перед лентой относят меньшую стоимость и простоту изготовления нагревательных элементов. Так, спиральные детали создают путем станковой навивки. К тому же проволочную спираль, благодаря компактности и высокой пластичности, можно разместить в оборудовании различными способами: на сводах и стенках зигзагами и лабиринтом, подвесить на керамических изоляторах, навить на трубчатое основание. Второй способ применяют на низкотемпературных печах, а третий считают наиболее эффективным. Вследствие больших трудоемкости и затратности создания нагревательных элементов из ленты обычно ее применяют в основном в специфических случаях.  В любом случае константановые нагревательные элементы близки по параметрам эффективности, независимо от формы.

Таблица удельных сопротивлений проводников

Материал проводникаУдельное сопротивление ρ в
Серебро Медь Золото Латунь Алюминий Натрий Иридий Вольфрам Цинк Молибден Никель Бронза Железо Сталь Олово Свинец Никелин (сплав меди, никеля и цинка) Манганин (сплав меди, никеля и марганца) Константан (сплав меди, никеля и алюминия) Титан Ртуть Нихром (сплав никеля, хрома, железа и марганца) Фехраль Висмут Хромаль 0,015 0,0175 0,023 0,025… 0,108 0,028 0,047 0,0474 0,05 0,054 0,059 0,087 0,095… 0,1 0,1 0,103… 0,137 0,12 0,22 0,42 0,43… 0,51 0,5 0,6 0,94 1,05… 1,4 1,15… 1,35 1,2 1,3… 1,5

Из таблицы видно, что железная проволока длиной 1 м и сечением 1 мм2 обладает сопротивлением 0,13 Ом. Чтобы получить 1 Ом сопротивления нужно взять 7,7 м такой проволоки. Наименьшим удельным сопротивлением обладает серебро. 1 Ом сопротивления можно получить, если взять 62,5 м серебряной проволоки сечением 1 мм2. Серебро – лучший проводник, но стоимость серебра исключает возможность его массового применения. После серебра в таблице идет медь: 1 м медной проволоки сечением 1 мм2 обладает сопротивлением 0,0175 Ом. Чтобы получить сопротивление в 1 Ом, нужно взять 57 м такой проволоки.

Химически чистая, полученная путем рафинирования, медь нашла себе повсеместное применение в электротехнике для изготовления проводов, кабелей, обмоток электрических машин и аппаратов. Широко применяют также в качестве проводников алюминий и железо.

Сопротивление проводника можно определить по формуле:

где r – сопротивление проводника в омах; ρ – удельное сопротивление проводника; l – длина проводника в м; S – сечение проводника в мм2.

Пример 1. Определить сопротивление 200 м железной проволоки сечением 5 мм2.

Пример 2. Вычислить сопротивление 2 км алюминиевой проволоки сечением 2,5 мм2.

Из формулы сопротивления легко можно определить длину, удельное сопротивление и сечение проводника.

Пример 3. Для радиоприемника необходимо намотать сопротивление в 30 Ом из никелиновой проволоки сечением 0,21 мм2. Определить необходимую длину проволоки.

Пример 4. Определить сечение 20 м нихромовой проволоки, если сопротивление ее равно 25 Ом.

Пример 5. Проволока сечением 0,5 мм2 и длиной 40 м имеет сопротивление 16 Ом. Определить материал проволоки.

Материал проводника характеризует его удельное сопротивление.

По таблице удельных сопротивлений находим, что таким сопротивлением обладает свинец.

Выше было указано, что сопротивление проводников зависит от температуры. Проделаем следующий опыт. Намотаем в виде спирали несколько метров тонкой металлической проволоки и включим эту спираль в цепь аккумулятора. Для измерения тока в цепь включаем амперметр. При нагревании спирали в пламени горелки можно заметить, что показания амперметра будут уменьшаться. Это показывает, что с нагревом сопротивление металлической проволоки увеличивается.

У некоторых металлов при нагревании на 100° сопротивление увеличивается на 40 – 50 %. Имеются сплавы, которые незначительно меняют свое сопротивление с нагревом. Некоторые специальные сплавы практически не меняют сопротивления при изменении температуры. Сопротивление металлических проводников при повышении температуры увеличивается, сопротивление электролитов (жидких проводников), угля и некоторых твердых веществ, наоборот, уменьшается.

Способность металлов менять свое сопротивление с изменением температуры используется для устройства термометров сопротивления. Такой термометр представляет собой платиновую проволоку, намотанную на слюдяной каркас. Помещая термометр, например, в печь и измеряя сопротивление платиновой проволоки до и после нагрева, можно определить температуру в печи.

температурный коэффициент сопротивления – это изменение сопротивления проводника при его нагревании, приходящееся на 1 Ом первоначального сопротивления и на 1° температуры, обозначается буквой α.

Если при температуре t сопротивление проводника равно r, а при температуре t равно rt, то температурный коэффициент сопротивления

Примечание. Расчет по этой формуле можно производить лишь в определенном интервале температур (примерно до 200°C).

Приводим значения температурного коэффициента сопротивления α для некоторых металлов (таблица 2).

Таблица 2

Материалы высокой проводимости

К наиболее широкораспрстраненным материалам высокой проводимости следует отнести медь и алюминий (Сверхпроводящие материалы, имеющие типичное сопротивление в 10 -20 раз ниже обычных проводящих материалов (металлов) рассматриваются в разделе Сверхпроводимость).

Преимущества меди, обеспечивающие ей широкое применение в качестве проводникового материала, следующие:

  1. малое удельное сопротивление;
  2. достаточно высокая механическая прочность;
  3. удовлетворительная в большинстве случаев применения стойкость по отношению к коррозии;
  4. хорошая обрабатываемость: медь прокатывается в листы, ленты и протягивается в проволоку, толщина которой может быть доведена до тысячных долей миллиметра;
  5. относительная легкость пайки и сварки.

Медь получают чаще всего путем переработки сульфидных руд. После ряда плавок руды и обжигов с интенсивным дутьем медь, предназначенная для электротехнических целей, обязательно проходит процесс электролитической очистки.

В качестве проводникового материала чаще всего используется медь марок М1 и М0. Медь марки М1 содержит 99.9% Cu, а в общем количестве примесей (0.1%) кислорода должно быть не более 0,08%. Присутствие в меди кислорода ухудшает ее механические свойства. Лучшими механическими свойствами обладает медь марки М0, в которой содержится не более 0.05% примесей, в том числе не свыше 0.02% кислорода.

Медь является сравнительно дорогим и дефицитным материалом, поэтому она все шире заменяется другими металлами, особенно алюминием.

В отдельных случаях применяются сплавы меди с оловом, кремнием, фосфором, бериллием, хромом, магнием, кадмием. Такие сплавы, носящие название бронз, при правильно подобранном составе имеют значительно более высокие механические свойства, чем чистая медь.

Алюминий

Алюминий является вторым по значению после меди проводниковым материалом. Это важнейший представитель так называемых легких металлов: плотность литого алюминия около 2.6, а прокатанного — 2.7 Мг/м 3 . Т.о., алюминий примерно в 3.5 раза легче меди. Температурный коэффициент расширения, удельная теплоемкость и теплота плавления алюминия больше, чем меди. Вследствие высоких значений удельной теплоемкости и теплоты плавления для нагрева алюминия до температуры плавления и перевода в расплавленное состояние требуется большая затрата тепла, чем для нагрева и расплавления такого же количества меди, хотя температура плавления алюминия ниже, чем меди.

Алюминий обладает пониженными по сравнению с медью свойствами — как механическими, так и электрическими. При одинаковом сечении и длине электрическое сопротивление алюминиевого провода в 1.63 раза больше, чем медного

Весьма важно, что алюминий менее дефицитен, чем медь

Обобщение понятия удельного сопротивления

Кусок резистивного материала с электрическими контактами на обоих концах

Удельное сопротивление можно определить также для неоднородного материала, свойства которого меняются от точки к точке. В этом случае оно является не константой, а скалярной функцией координат — коэффициентом, связывающим напряжённость электрического поля E→(r→){\displaystyle {\vec {E}}({\vec {r}})} и плотность тока J→(r→){\displaystyle {\vec {J}}({\vec {r}})} в данной точке r→{\displaystyle {\vec {r}}}. Указанная связь выражается :

E→(r→)=ρ(r→)J→(r→).{\displaystyle {\vec {E}}({\vec {r}})=\rho ({\vec {r}}){\vec {J}}({\vec {r}}).}

Эта формула справедлива для неоднородного, но изотропного вещества. Вещество может быть и анизотропно (большинство кристаллов, намагниченная плазма и т. д.), то есть его свойства могут зависеть от направления. В этом случае удельное сопротивление является зависящим от координат тензором второго ранга, содержащим девять компонент ρij{\displaystyle \rho _{ij}}. В анизотропном веществе векторы плотности тока и напряжённости электрического поля в каждой данной точке вещества не сонаправлены; связь между ними выражается соотношением

Ei(r→)=∑j=13ρij(r→)Jj(r→).{\displaystyle E_{i}({\vec {r}})=\sum _{j=1}^{3}\rho _{ij}({\vec {r}})J_{j}({\vec {r}}).}

В анизотропном, но однородном веществе тензор ρij{\displaystyle \rho _{ij}} от координат не зависит.

Тензор ρij{\displaystyle \rho _{ij}}симметричен, то есть для любых i{\displaystyle i} и j{\displaystyle j} выполняется ρij=ρji{\displaystyle \rho _{ij}=\rho _{ji}}.

Как и для всякого симметричного тензора, для ρij{\displaystyle \rho _{ij}} можно выбрать ортогональную систему декартовых координат, в которых матрица ρij{\displaystyle \rho _{ij}} становится диагональной, то есть приобретает вид, при котором из девяти компонент ρij{\displaystyle \rho _{ij}} отличными от нуля являются лишь три: ρ11{\displaystyle \rho _{11}}, ρ22{\displaystyle \rho _{22}} и ρ33{\displaystyle \rho _{33}}. В этом случае, обозначив ρii{\displaystyle \rho _{ii}} как ρi{\displaystyle \rho _{i}}, вместо предыдущей формулы получаем более простую

Ei=ρiJi.{\displaystyle E_{i}=\rho _{i}J_{i}.}

Величины ρi{\displaystyle \rho _{i}} называют главными значениями тензора удельного сопротивления.

Область применения константана

Из константана производят термоэлектроды, термоэлектрические преобразователи, компенсационные провода, а также нормальные эталоны сопротивления, которые применяются в электротехнике.111 Наиболее востребованным металлопрокатом из константана является проволока и лента марки МНМц 40-1,5 и полоса. В зависимости от типа и определяется основное назначение сплава.

Изготовление константановой проволоки для электротехнических целей проводится в соответствии с ГОСТ 5307-77, её диаметр находится в приделах от 0,02 до 5 мм. Данный металлопрокат, предназначенный для производства термоэлектродов термоэлектрических преобразователей, выпускается по ГОСТ 1790-77. Сплав такого типа применяется в изготовлении термопар, где он работает в паре:

  • хромель-константан (рабочий диапазон от -40 до 900°C);
  • железо-константан (рабочий диапазон представлен минусовыми температурами до -190 °C);
  • медь-константан (рабочий диапазон от -250 до 300°C).

Константановая проволока, предназначенная для использования в качестве удлиняющих проводов к термоэлектрическим преобразователям, производится в соответствии с ГОСТ 1791-67, её диаметр представлен рядом стандартных значений от 0,2 до 2,5 мм.

Константановая лента производится с учетом требований, наведенных в ГОСТ 5189-75. Её толщина может варьироваться от 0,1 до 2 мм. Ширина константановой ленты представлена рядом стандартных значений от 10 до 100 мм (шаг 10 мм), также, она может составлять 110, 125, 140, 150, 160, 170 и т.д. до 300 мм. Металлопрокат данного типа применяется в качестве элементов с высоким омическим сопротивлением, которые могут работать и при этом не терять своих эксплуатационных свойств, нагреваясь до 500 °C.

Что следует учитывать при работе с латунью

Домашний мастер в бытовой обстановке использует довольно много изделий, изготовленных именно на основе латуни. Очень много инструментов изготавливаются именно с использованием латуни, её очень часто можно встретить в различных сплавах, основой которых может быть медь или бронза.

Если быть осведомлённым насчёт того, какая температура плавления приемлема для латуни и её сплавов, впоследствии возможно использовать эти знания при починке или изготовлении различных изделий, которые могут быть использованы в хозяйстве.

Процедура плавления такого универсального компонента не лишена различных тонкостей и нюансов, о которых следует знать и помнить, чтобы избежать различных трудностей при обработке, а также отрицательных последствий в результате ошибочных действий.

Следует помнить, что при всех существующих тонкостях при плавлении латуни, отдельные нюансы следует учитывать при плавлении сплавов из бронзы и меди.

Дело в том, что эти сплавы имеет несколько другие параметры плавления, которые отличаются от характеристик латуни, поэтому прежде, чем начать работу с такими латунными сплавами, нужно для начала подробно узнать все их свойства. Это позволит не допустить досадных ошибок при их обработке, а также провести работу максимально эффективно и плодотворно.

Для того чтобы произвести плавку металла в домашних условиях, следует обладать определёнными знаниями и навыками, а также и специальными инструментами, которые смогут помочь в работе и произвести необходимые действия, предполагающие плавку латуни.

К тому же опытные мастера рекомендуют перед процедурой плавки латуни в домашних условиях запастись терпением, так как процедуру эту быстрой никак назвать не получится.

Для работы необходимо запастись следующими элементами:

  • техническое серебро;
  • газовая горелка ручного типа;
  • специальная графитовая горелка;
  • медный сплав.

Нужно перед работой приобрести буру, причём в достаточном количестве. К тому же для того чтобы обеспечить максимальные безопасные условия для окружающего пространства во время плавления металла, следует использовать асбестовый лист.

Процесс плавки латуни является довольно трудоёмким и потребует определённых затрат как времени, так и приложенных сил.

Опять же следует учесть особенности плавления сплавов, содержащих бронзу и медь, так как они имеют немного другие характеристики и свойства, что означает при плавке придётся применять другую температуру термического воздействия.

К процессу плавки латуни следует переходить уже только в том случае, когда рабочее место подготовлено должным образом, а все рабочие инструменты находятся на своём месте и готовы к работе.

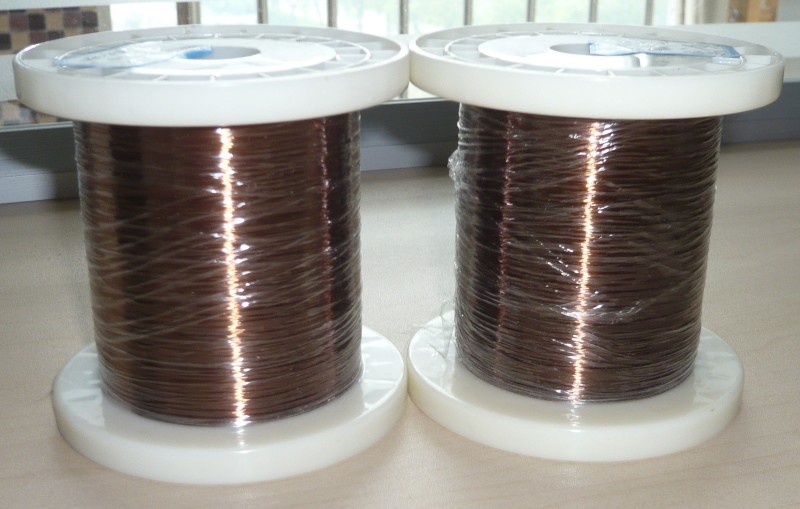

Провода манганиновые

Манганиновые обмоточные провода изготовляют из манганино­вой проволоки по ГОСТ 10155-62 в твердом и мягком состоянии. Удельное электрическое сопротивление манганина находится в пре­делах 0,4—0,5 ом*мм2/м. В зависимости от изменения величин сопротивления провода из стабилизированного манганина делят на две группы: группа 1—сопротивление не изменяется более чем на 0,002%, температурный коэффициент провода от 0 до +10*10-6, максимальное сопротивление при 15—32 °С; группа 2 — сопротивле­ние не изменяется более чем на 0,005%, температурный коэффициент провода от 0 до +15*10-6, максимальное сопротивление при 15—35°С.

Термоэлектродвижущая сила манганинового провода в паре с медью не превышает 1 мкв на 1 °С в пределах от комнатной тем­пературы до 100°С.

Манганиновые провода сопротивления изготовляют с эмалевой, эмалево-волокнистой и волокнистой изоляцией. Провода с эмалевой изоляцией изготовляют на основе полимеризованных растительных масел (провода ПЭММ, ПЭМТ и ПЭМС) и на основе поливинилацеталевых смол — лак винифлекс (провода ПЭВММ-1, ПЭВМТ-1, ПЭВММ-2, ПЭВМТ-2). Наружные диаметры манганиновых проводов и сопротивления с эмалевой изоляцией приведены в табл. 26-3.

Провода с эмалево-волокнистой изоляцией (ПЭШОММ, ПЭШОМТ и ПЭЛОММ) изолируют эмалевым лаком на ос­нове полимеризованных растительных масел с дополнительной обмоткой натуральным шелком (провода ПЭШОММ и ПЭШОМТ) или шелком лавсан (провод ПЭЛОММ). Наружные диаметры этих проводов приведены в табл. 26-3.

Провода с волокнистой изоляцией (ПШДММ, ПШДМТ и ПЛДММ) изготовляют в обмотке двумя слоями натурального шелка или двумя слоями шелка лавсан. Наружные диаметры этих про­водов приведены в табл. 26-3.

Таблица 26-3

Наружные диаметры манганиновых проводов сопротивления

Обмотку шелком накладывают на провод равномерными ря­дами, без ребристости, просветов (оголенных мест) и утолщений, за исключением мест пайки или сварки проволоки. В местах за­правки пасмы и пайки проволоки возможно утолщение изоляции на длине не более 100 мм. На катушке с проводом допускают не более пяти мест протяженностью не более 200 мм с мелкими про­светами, обусловленными пропуском одной или нескольких ниток или колебанием шага обмотки. Изоляция провода не имеет просве­тов между отдельными нитками и разрывов отдельных ниток при навивании провода с двумя слоями обмотки «а стержень диаметром Ы), но не менее 3 мм, и с одной обмоткой на стержень диаметром 10Д но не менее 5 мм. Пробивное напряжение проводов указано в табл. 26-4.

Таблица 26-4

Пробивное напряжение эмалированных проводов

Число микропор в изоляции проводов ПЭВММ-1 и ПЭВМТ-1 диаметром до 0,35 мм на длине 15 м не более 20 и проводов ПЭВММ-2 и ПЭВМТ-2 — не более 10.

Эмалевый слой проводов ПЭВММ-1 и ПЭВММ-2 диаметром до 0,4 мм после 168 ч нахождения в ненавитом состоянии в термо­стате при 125 °С и последующего охлаждения до 20 °С не растрес­кивается и не отслаивается при растяжении до 10%, а проводов ПЭВМТ-1 и ПЭВМТ-2 — при растяжении до разрыва. Эмалевый слой проводов диаметром 0,4 мм и более не растрескивается и не от­слаивается при навивании на стержень диаметром 4D.

Эмалевый слой провода ПЭММ диаметром до 0,2 мм после 24 ч нахождения в ненавитом состоянии в термостате при 100 °С и последующего охлаждения до 20 °С не растрескивается и не от­слаивается при растяжении до 6%, а проводов ПЭМТ— при рас­тяжении до разрыва. Эмалевый слой проводов диаметром 0,2 мм и более не растрескивается и не отслаивается при навивании на стержень диаметром 8D.

Эмалевый слой проводов ПЭМС не растрескивается и не от­слаивается на проводе диаметром до 0,2 мм при растяжении до разрыва, на проводе диаметром 0,25 мм и более при навивании на стержень диаметром 6D. Относительное удлинение провода диамет­ром 0,05—0,08 мм не менее 12%, а проводов диаметром 0,09 мм и более — не менее 15%.

Число микропор на длине 15 м провода диаметром до 0,3 мм не более 20. Среднее значение пробивного напряжения провода диа­метром 0,4—0,6 мм — 500 в и диаметром 0,7 и 0,8 мм — 600 в.

После несложной процедуры регистрации Вы сможете пользоваться всеми сервисами и создать свой веб-сайт.

Источник



Применение сплава

Манганин нашел широкое применение в электронике. Он используется при создании высокоточных резисторов, мостовых схем и шунтов. Благодаря высокому удельному сопротивлению, материал применяется при изготовлении комплектующих для электроизмерительных приборов: гальванометров, амперметров, вольтметров и ваттметров. Он позволяет устройству точнее фиксировать изменения электротока.

Также манганин применяется при изготовлении проволочных механизмов. С помощью этого металла можно производить проволоки и металлические ленты разной длины и толщины. Он используется при производстве обмоточных проводов с изоляцией от натурального шелка, покрытых специальной эмалью.В зависимости от химического состава сырья меняются свойства проволок. При наличии алюминиевых примесей улучшаются механические характеристики, что позволяет использовать проволочные механизмы в кабельной промышленности. Твердый манганин, обладающий большой прочностью, используют для изготовления каркасов и внешних оболочек, мягкий – для внутреннего наполнения.

Благодаря наличию электрических свойств, сплав применяется при производстве прецизионных резисторов, являющихся главными компонентами электрометров. Изготовленные приспособления обладают устойчивым коэффициентом удельного сопротивления, что позволяет избежать появления термоэлектрических токов.

Источник

Виды чугуна

Как было сказано выше, одним из основных компонентов этого сплава является углерод. В этом материале он присутствует в виде цементита и графита. В зависимости от количества содержащегося в чугуне цементита и формы присутствующего в нём графита, чугунные сплавы могут различаться на следующие виды:

  • Белые.
  • Серые.
  • Ковкие.
  • Половинчатые.
  • Высокопрочные.

Белый чугун — под ним принято понимать сплав, в котором содержащийся углерод представлен в форме цементита. На изломе этот сплав имеет светлый оттенок. Характерной особенностью белого чугуна являются высокие показатели твёрдости.

Поэтому при его использовании обработке режущим инструментом его не подвергают. Обычно белый чугун используют для производства различных видов ковки.

Серый чугун — в его составе углерод представлен в виде графита. На излом это сплав имеет серый оттенок. До этой разновидности чугунного сплава характерны высокие литейные свойства. Этот материал можно подвергать различным видам металлической обработки.

Ковкий чугун — его производят из белого сплава с обязательной термической обработкой. Получаемый материал используется главным образом для изготовления чугунных изделий, используемых в конструкции автомобилей и тракторов.

Углерод присутствует в составе половинчатого чугуна. В нём он представлен в форме графита и цементита. Используют его главным образом в качестве фрикционного материала при изготовлении деталей, от которых требуются высокие показатели износоустойчивости.

Высокопрочный чугун — этот сплав содержит шаровидный графит. Его образование происходит в процессе кристаллизации. Материал высокой плотности применяется для изготовления важных деталей, используемых в машиностроении. Также из него изготавливают элементы высокопрочных труб водопровода, а также составные части газо — и нефтепроводов.

Способность чугуна к свариванию

В технологическом смысле способность чугуна к свариванию очень низкая. Это обусловлено множеством причин:

  • Когда происходит быстрое охлаждение сварного шва, возникают отбелённые участки. Для них характерен высокий уровень твёрдости. Это негативным образом отражается на возможности обработки механическим способом.
  • Если свариваемые материалы нагреваются или охлаждаются неравномерно, то на сварном шве возникают трещины, что связано с высокой хрупкостью чугунного сплава.
  • Так как чугун является жидкотекучим сплавом, то сложной задачей является удержание от вытекания расплавленного металла. Это создаёт трудности для формирования сварного шва.
  • При сварке металла в шве могут возникать поры, что обусловлено интенсивным выделением газов.
  • Выполнение работ по свариванию чугунных изделий приводит к непроварам. Это обусловлено наличием тугоплавких оксидов, которые образуются в результате процессов окисления кремния и ряда других элементов, присутствующих в составе этого сплава.
