Модернизация плуга для мотоблока нева

Подготовительные работы

Чтобы из мотоблока сделать минитрактор, необходимо вначале заготовить чертежи и кинематические схемы. Благодаря чертежам можно лучше представить, что за агрегат получится в итоге, а также определиться с необходимым материалом.

Схемы нужны для того, чтобы правильно рассчитать нагрузку на раму, а также тяговое усилие, которое потребуется для выполнения работ на приусадебном участке.

Не последнюю роль играет и расположение двигателя. Лучше всего, если силовой агрегат будет располагаться сзади, сразу за водительским креслом.

Благодаря этому создаётся более надёжное сцепление ведущих колёс с грунтом, а водитель обеспечит добавление веса на передний ведомый мост. В результате этого минитрактор не сможет опрокинуться назад во время пахотных работ на твёрдой почве.

Как отрегулировать плуг на мотоблоке?

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

  • настроить глубину вспашки;
  • отрегулировать наклон полевой доски:
  • настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

  1. Поставить мотоблок с плугом на несколько подставок;
  2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
  3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

  1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
  2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
  3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Разновидности и особенности плугов на мотоблок Нева

Осенняя и весенняя вспашка почвы немыслима без мотоблока и навесного плуга для него, который разрезает и переворачивает верхний слой грунта. Дачники нередко стремятся заменить плужок более дешевыми аналогами – такими, как фреза.

Фрезы для мотоблока эффективны при обработке легкой и предварительновспаханной почвы- например, весной в процессе предпосевной подготовки. Для решения более широкого спектра задач мы рекомендуем отдать предпочтение универсальному плугу на мотоблок Нева.

1 Разновидности плужков

Плуг для мотоблока Нева обладает стандартной конструкцией и благодаря универсальным креплениям может агрегатироваться с большинством моделей популярных среди дачников мотокультиваторов. Фактически это прицепная тележка к мотоблоку, рабочая поверхность которой оснащена погружными зубьями и регулировочным рычагом, определяющим глубину обработки почвы. Для обработки легкой почвы в качестве альтернативы плужку используются также снегоуборщики для мотоблока Нева МБ2.

Навесное оборудование к мотоблоку Нева

Снегоуборочный агрегат этой марки обладает схожей конструкцией, каждая фреза в его комплектации отличается большей шириной, чем у классического грунтофреза, а стоимость комплектующих для мотоблока МБ доступна. Снегоуборщик рассчитан на работу с большими массивами снега – утяжеление системы достаточно для того, чтобы работать также с верхним слоем грунта.

Плуги бывают 3-х видов:

  • одинарные – простые однокорпусные модели с простыми лемехами, применяемые для обработки легкой, незасоренной почвы;
  • оборотные – фреза в таких изделиях обладает загнутой формой и способствует одновременному переворачиванию верхнего пласта грунта;
  • роторные – такие плужки оснащаются несколькими лопастями, их производительность и эффективность существенно выше.

1.1 Реверсивный плуг

Оборотный плуг для мотоблока преимущественно разборной. Комплектующие грунтофреза этого типа изготавливаются из прочной конструкционной стали и являются разнонаправленными. Таким образом, отсутствует необходимость возвращаться в начало ряда, как при использовании простого однокорпусного девайса. Форма лемеха и комплектующей его пятки универсальна, оборудование этого вида пригодно для обработки почвы любой степени тяжести.

1.2 Роторные модели

Конструкция роторного плужка включает несколько лемехов загнутой формы, размещённых вдоль одной оси. Мотокультиватор в процессе работы протягивает плужок за собой, каждая фреза при погружении захватывает и переворачивает верхний слой грунта, обеспечивая обработку на глубину до 300 мм. Роторная модель универсальна еще и тем, что позволяет работать на участках неправильной геометрической формы – она проще в управлении и требует минимума усилий.

Помимо плужков в среде фермеров и дачников популярны также следующие типы насадок для мотоблоков Нева, купить которые сегодня можно недорого:

  • снегоуборщик для мотоблока Нева;
  • прицепы к мотоблокам Нева (телега для мотоблока Нева может быть сконструирована также из подручных средств);
  • утяжелители и шкивы для мотолоков Нева.

2 Регулировка плуга

Преимущества навесного оборудования для Невы – комплектация дополнительными грузами, позволяющими регулировать утяжеление, и удлинителями полуосей.

Установка и регулировка плуга на мотоблоке проста благодаря универсальности конструкции. Сцепка с основным оборудованием, как и сцепка с другими агрегатируемыми элементами, производится с помощью кронштейна. Перед тем, как настроить плуг на мотоблоке, следует заменить колеса на грунтозацепы для мотоблока Нева – процесс замены легче, когдамотокультиватор установленный на подставку. Устанавливать грунтозацепы следует так, чтобы суженная сторона была направлена по ходу движения.

Вспашка земли мотоблоком Нева

Настройка плуга перед эксплуатацией производится в два этапа:

  • совмещение (сцепка) продольных осей мотокультиватора и плужка;
  • достижение вертикального положения грядиля.

Отрегулировать оборудование можно после того, как установлена и зафиксирована с помощью регулирующего винта сцепка. Для этого разместите пятку плужка параллельно линии грунта и закрепите ее регулирующим болтом. При этом руль мотокультиватора располагается по центру относительно регулировочного винта.

Настройка произведена правильно, если при прохождении первого ряда лопасти плуга перпендикулярны борозде. Оценить положение грунтозацепов легче при невысокой скорости вспашки.

Настройка оборудования

Довольно часто у владельцев мотоблоков возникает вопрос о том, как проводить регулировку навесного оборудования на моделях «Нева» или «Фермер». Настройка плуга необходима для того, чтобы обработка участка была максимально качественной. Если придерживаться простых рекомендаций, то эта процедура довольно простая. К тому же, есть большое количество видеороликов показывающих процедуру настройки.

После того как мотоблок доставлен к месту работы, необходимо колеса на нем заменить на грунтозацепы. Чтобы смена прошла легко и быстро, под сцепку устанавливается подставка. Далее осуществляется непосредственное крепление грунтозацепов, при этом необходимо, чтобы суженная часть протектора «смотрела» в сторону движения. После установки грунтозацепов необходимо переходить к подготовке оборудования к работе.

Для качественной вспашки плуг должен быть хорошо закреплен на мотоблоке «Нева МБ-2». Для этого необходимо снять со сцепки регулирующий винт и установить навесное оборудование. На стойке предусмотрены отверстия, посредством которых выполняется регулировка глубины борозды.

После установки оборудования нужно его отрегулировать. Для чего следует плужную пятку расположить параллельно земле и зафиксировать ее болтом регулировки. Руль мотоблока должен быть расположен по центру винта регулировки.

Вспашка участка


Перед тем как начать пахоту на участке необходимо наметить первую борозду и визуально определить ее центр. Пробный ряд следует проходить на малой скорости, наблюдая при этом за однокорпусным или оборотным плугом. Он должен быть строго перпендикулярен борозде, если же этого нет, то провести дополнительную настройку. Глубина борозды должна быть не менее 15 см. В том случае, если глубина меньше этого значения, то плуг следует опустить на одно отверстие.

После того как сделана первая полоса необходимо развернуть мотоблок и установить правый грунтозацеп напротив пробной борозды. Необходимо выполнять вспашку по правому краю борозды, тогда почва будет укладываться ровными гребнями. При работе нет необходимости прикладывать дополнительные усилия и толкать агрегат, а следует держать мотоблок по отношению к плугу под углом в 10˚.

После того как получена ровная борозда и вы освоились с управлением мотоблока можно увеличить скорость. В этом случае отвал почвы получается сильнее и, следовательно, получатся более ровные и качественные борозды.

Несколько рекомендаций по вспашке

Во время работы следует держать мотоблок максимально ровно, чтобы избежать необработанных участков.

При разворотах или поворотах плуг необходимо вытаскивать из почвы и делать это на малой скорости.

Не рекомендуется покупать оборудование с автоматическим сцеплением (вариатором), поскольку оно быстрее выходит из строя, а для твердых почв не подходит совсем.

Во время пахоты мотоблок довольно часто перегревается и, во избежание этого, необходимо делать получасовые перерывы каждые 1-1,5 часа работы.

Агрегат, который хорошо отрегулирован, и правильно подобранное навесное оборудование позволит качественно провести вспашку земли. А это во многом является залогом получения хорошего урожая в дальнейшем. По завершению всех работ необходимо тщательно очистить оборудование, отсоединить плуг от мотоблока и отправить на хранение до следующего раза.

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

  1. Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
  2. Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
  3. Нижние части элементов соединяются саморезами;
  4. Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
  5. Нижний конец бруса прикрепляется к лемеху;
  6. На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
  7. Посередине крепления устанавливается двойная рукоятка.

Строение конского плуга очень простое, но отличается высокой эффективностью. Его нельзя использовать при обработке влажного грунта, чтобы не сломать деревянные детали.

Способ изготовления плуга для мотоблока можно подобрать под себя. Каждый самодельный навес может быть использован с агрегатами популярных марок Нева, МБ-1 и МБ-2, МТЗ, Крот, Салют.

При покупке мини-трактора для обработки небольшого земельного надела в комплектацию зачастую не входят все элементы навесного оборудования, поэтому их приходится приобретать отдельно. А цена любых запчастей в розницу значительно выше и зависит от производителя и качества.

Оборудование, удовлетворяющее всем требованиям хозяйственника, не всегда есть на рынке. Поэтому оптимальный вариант — изготовить самодельный плуг, который при этом обойдется значительно дешевле заводского оборудования, порой сомнительного качества.

Как сделать плуг для мотоблока своими руками?

Плуг для мотоблока вы можете сделать и самостоятельно. Это значительно сэкономит ваши средства. Для этого вам понадобятся инструменты и материалы, которые есть в гараже у каждого хозяина.

Для начала вам необходимо составить чертеж. Без него у вас могут возникнуть проблемы, и в итоге ничего не получится.

Лемех

Необходим кусок стали толщиной около 5 миллиметров. Съемный лемех можно сделать из диска циркулярной пилы. Рабочая часть детали, которая и будет разрезать землю, должна быть обработана на наковальне, а затем заточена.

Отвал

Вам понадобится труба, диаметр которой составляет 0,5 метров. При этом толщина стенки должна быть не более пяти миллиметров. Вырезается деталь по предварительно сделанной заготовке из картона, также обрабатывается на наковальне и затачивается.

После этого детали собираются. Для начала вы можете все это сделать с помощью картонных заготовок. И если все параметры будут соблюдены, а сам плуг получился правильный и надежным, тогда можете приступать к металлическим деталям.

Как отрегулировать самодельный плуг? Точно так же, как и заводской. С той разницей, что при некорректной работе вы можете самостоятельно подгибать и подправлять детали при помощи молотка.

Виды и типы плугов для мотоблоков Нева

Без плуга тяжело было представить сельское хозяйство в древности. Сейчас абсолютно ничего не изменилось. И он является всё так же востребованным продуктом. Но в отличие от древних времён изменился принцип его использования. Сейчас для обработки относительно небольших площадей используются плуги для мотоблоков.

Цель их работы – переворачивание верхнего плодородного слоя земли на зимний период, это делается для того, чтобы он максимально впитал в себя влагу. Благодаря этому в значительной степени возрастает количество урожая.

Насколько просто пахать этой моделью плуга смотрите на видео:

Давайте рассмотрим, какие варианты плугов для вспашки предлагает официальный производитель мотоблоков Нева.

Плуг навесной ПН

Производителем данной модели является Акционерное Общество «Энергия». Они подтверждают качество товара соответствием всем нормам Евро-Азиатского союза.

Это относительная небольшая модель, которая позволяет работать на малых участках земли в садах, огородах, теплицах и т. д.

Вот обзор, принцип сцепки и работы данной модели:

Плуг представляет собой конструкцию из основания и к нему прикреплённого корпуса и стойки с отверстиями.

Он имеет один отвал. То есть при его использовании почва будет отбрасываться на одну сторону.

Глубину пахоты можно регулировать в ручном режиме. Максимальная глубина погружения плуга составляет до 22 см. А максимальная ширина захвата -18 см. Этого более чем достаточно для большинства случаев обработки почвы.

Плуг однокорпусный Н

Этот плуг производится ЗАО «ВРМЗ». Внешне они очень похожи между собой, но отличаются качеством. ВРМЗ уже давно зарекомендовал себя, как один из лучших производителей различных металлоконструкций. Их отличительной чертой является высокое качество всего спектра выпускаемой продукции.

Насколько простая вспашка земли с мотоблоком Нева смотрите на видео:

Исходя из опыта продаж, плуг однокорпусный Н производства ВРМЗ является одним из самых востребованных. Поэтому компания разработала сразу 9 различных модификаций данного плуга. Они отличаются своими габаритами, массой, шириной захвата и глубиной пашни.

То есть каждый владелец мотоблока Нева может подобрать именно тот плуг, который наиболее подойдёт для конкретно его случая.

Масса может колебаться от 3 кг до 15.

Габаритные размеры представлены в широком диапазоне от широкого до узкого, от низкого до высокого.

  • Если посмотреть на ширину захвата, то она может составлять 15 или 22 см.
  • Глубина пашни в зависимости от потребностей может быть или 20, или 14 см.

То есть они универсальны и могут найти применение на любом участке и при любых потребностях.

При выборе плуга следует знать состояние почвы, которую планируете обрабатывать. В частности эта модель подходит для более мягких и уже подготовленных плодородных земель.

Применение их на целине или каменистых почвах недопустимо.

Плуг для мотоблока Нева МБ-2 своими руками

Существует несколько видов плугов для мотоблока, однако сделать своими руками легче всего однокорпусный плуг, чертежи и размеры которого легко найти в Интернете.

На первом этапе необходимо выбрать материал для изготовления. Режущая часть – лемех – должна изготавливаться из твердой закаленной стали марки 45 с показателем по шкале прочности HRC 50-55. Также подойдет углеродистая сталь, при условии, что режущая кромка будет отбита на наковальне и хорошо заточена. Для отвала плуга – части, отводящей и переворачивающей землю – подойдет практически любой материал, можно использовать с меньшей жесткостью.

Изготовить отвал можно разными способами, наиболее простым является работа с металлической заготовкой толщиной 3-5 мм. Этот способ требует дополнительного оборудования в виде металлогибочного станка, на котором придается форма будущего изделия – изгиб должен быть 20-22°. Еще один вариант – использовать в качестве заготовки трубу с диаметром 600-650 мм, из которой вырезается деталь с помощью сварки.

Лучшим вариантом конструкции будет плуг со съемным лемехом, который всегда можно заточить без сложностей. Также возможен вариант изготовления плуга с использованием сварки: отвал приваривается к лемеху и щитку сзади. Такая конструкция обладает большей прочностью, но возникают трудности с заточкой режущей части.

Подробные инструкции по сборке плуга и его установке можно найти в многочисленных статьях и видео от умельцев.

Какой вид плугов для мотоблока Нева МБ-2 Вы предпочитаете?

Как сделать плуг для мотоблока и трактора своими руками

Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно скачать чертежи двухкорпусного плуга ПН-2-20.

Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:

  • Беларус-082;
  • Беларус-112;
  • Беларус-132Н;
  • Беларус-08К;
  • КМЗ-012, Т-0,2 (Уралец);
  • ХТЗ-8 (Прикарпатец).

Краткие технические характеристики плуга ПН-2-20:

  • ширина захвата – 0,4м;
  • глубина обработки почвы – до 25см;
  • производительность – до 0,05 га/час;
  • масса конструкции – 67кг.

Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.

Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!

Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.

Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:

  • Из металлического листа вырежьте цилиндрическую рабочую поверхность отвала.
  • С помощью листогиба выкроенные детали загибаются на 22-23 градуса, при этом последние строго подгоняются под необходимые форму и размер.
  • Учтите, что размер полой металлической трубы для отвала составляет порядка 55-59 сантиметров в длину. Толщина стенок не должна превышать 5 миллиметров.
  • Саму заготовку отвала нужно предварительно нагреть, чтобы затем произвести матричное выгибание.

Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.

Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.

Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):

Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.

Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.

Описание работ по сборке

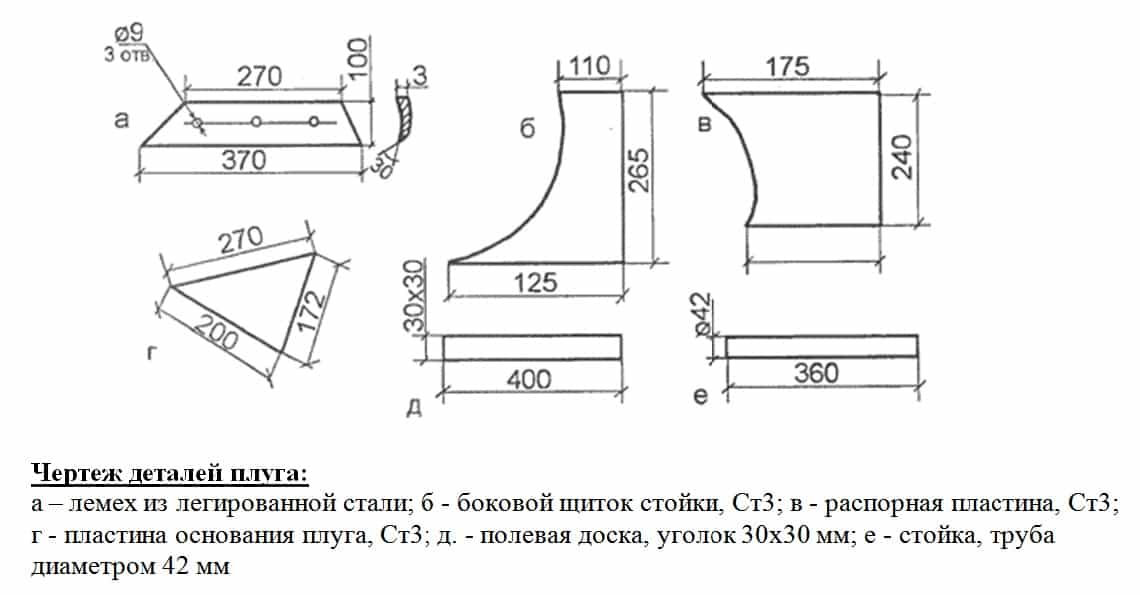

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Кадви ока мб-1д2м16

Модель укомплектована китайским движком Lifan LF270F-2 с мощностью 9, 0 л. с. Имеет 2 передние (9 км в час) и 2 задние скорости, вал отбора мощности.

Цепной редуктор функционирует на двух скоростях, требуют до 2 л трансмиссионных масел.

Рукоять легко регулируется под рост владельца.

Характеристики:

  • диаметр фрез — 36 см;
  • тип двигателя — бензиновый, четырехтактный с 1 цилиндром, объемом 270 куб. см;
  • есть реверс, ременное сцепление;
  • объем топливного бака — 3, 7 л.

Достоинства:

  • оснащение пневматическими колесами с уникальным протектором, которые обеспечивают плавный ход по любой земле;
  • в комплекте поставляется 4 фрезы для рыхления, но по желанию можно увеличить их количество;
  • мощности хватает для обработки до 50 соток грунта;
  • регулируемый сошник.

Недостатки:
