Мотоблок на 4 колесах своими руками

Ведущие производители мотоблоков

Дизельные мотоблоки различаются по трем основным параметрам: мощность двигателя, вес и габариты. Эти критерии группируют модели по ценовой принадлежности, функциональному предназначению и весовой категории. Так, легкие мотокультиваторы весом до 100 кг и с небольшим топливным баком используются для работы на небольших участках.

Средняя техника весом 100–120 кг оснащается грунтозацепами и применяется практически на всех типах почв площадью до 40 соток. Тяжеловесные дизельные механизмы могут достигать 200–300 кг, а мощность их двигателя варьируется от 8 до 12 л. с. При высокой стоимости им под силу любая работа, которая будет выполнена быстро и качественно.

Лучшие мотоблоки среднего класса:

• «Кентавр» – компактное детище китайских производителей для всех почвообрабатывающих операций.
• «Зубр» отличается надежностью и высокой производительностью.
• «Угра» – российские модели с ручным стартером, шестеренчатым редуктором и электрическим запуском; имеет разборную конструкцию.

Лидеры-тяжеловесы:

• Скаут.
• Кроссер.
• Витязь.

У каждой модели высокая проходимость, многофункциональность и продуктивная работоспособность в круглогодичном режиме.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода

Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками

Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

• первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
• второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
• третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
• четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

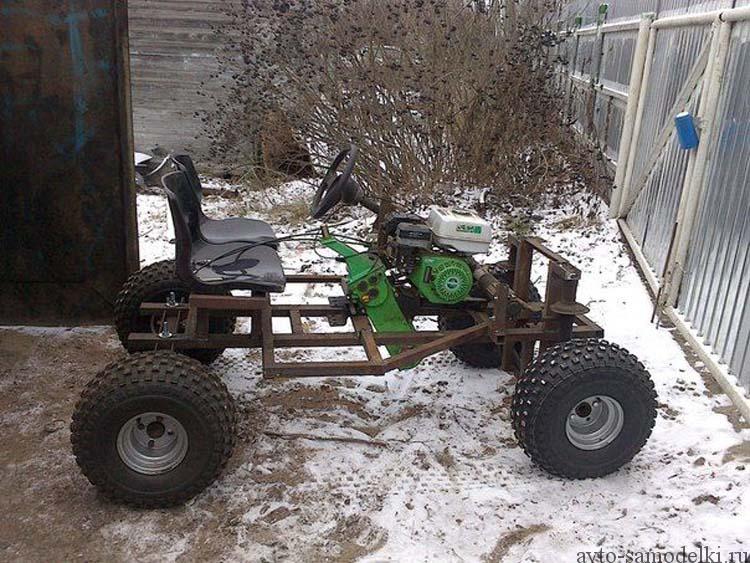

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
3. На наружной стороне устанавливается специальный защитный колпак.
4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

1. Приделать полуось.
2. Снять покрышки, поскольку для зацепов резина не понадобится.
3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
4. Прикрепить конструкцию к ободу при помощи болтов.
5. Поменять диски, для чего надо открутить крепления.

https://youtube.com/watch?v=7D99z2z3AZE

Для создания грунтозацепов на мотоблок нужны такие детали, как:

• старые колеса от машины, можно и без резины;
• уголок из стали, из которого надо изготовить зубья-зацепы;
• болты;
• стальные толстые квадраты;
• для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Как правильно подобрать резину низкого давления на мотоблок

Опытные владельцы агрегатов дают свои советы и рекомендации.

Советы

Выбирая шины для мотокультиватора, необходимо обязательно и строгим образом:

• изучить характеристики устройства, сделать замеры, чтобы выбранная шина подходила полностью. Правильно подобранная шина будет являться залогом отличной работы мотоблока;
• определиться с видом работ, которые будут выполняться на технике, исходя из этого уже делать выбор колес, и, соответственно, резины для них;
• определиться с типом почв, исходя из этого уже можно делать выбор типа протектора. В ряде случаев могут подойти шины от автомобилей «Жигули» или «Ока». При более мягких и вязких почвах подойдут шины с более рельефным протектором и более высокой проходимостью, например шины из Германии для мото 140 80 15.

Рекомендации

Рекомендуется прежде всего обращать внимание на следующие параметры при выборе резины на мотоблок:

размер, т. е. это та цифра, которая стоит после названия колеса. Размер резины принято обозначать в дюймах. Например, шина 6.00-12, где 6.00 – это ширина диагонали шины, а 12 – это ее посадочный диаметр;

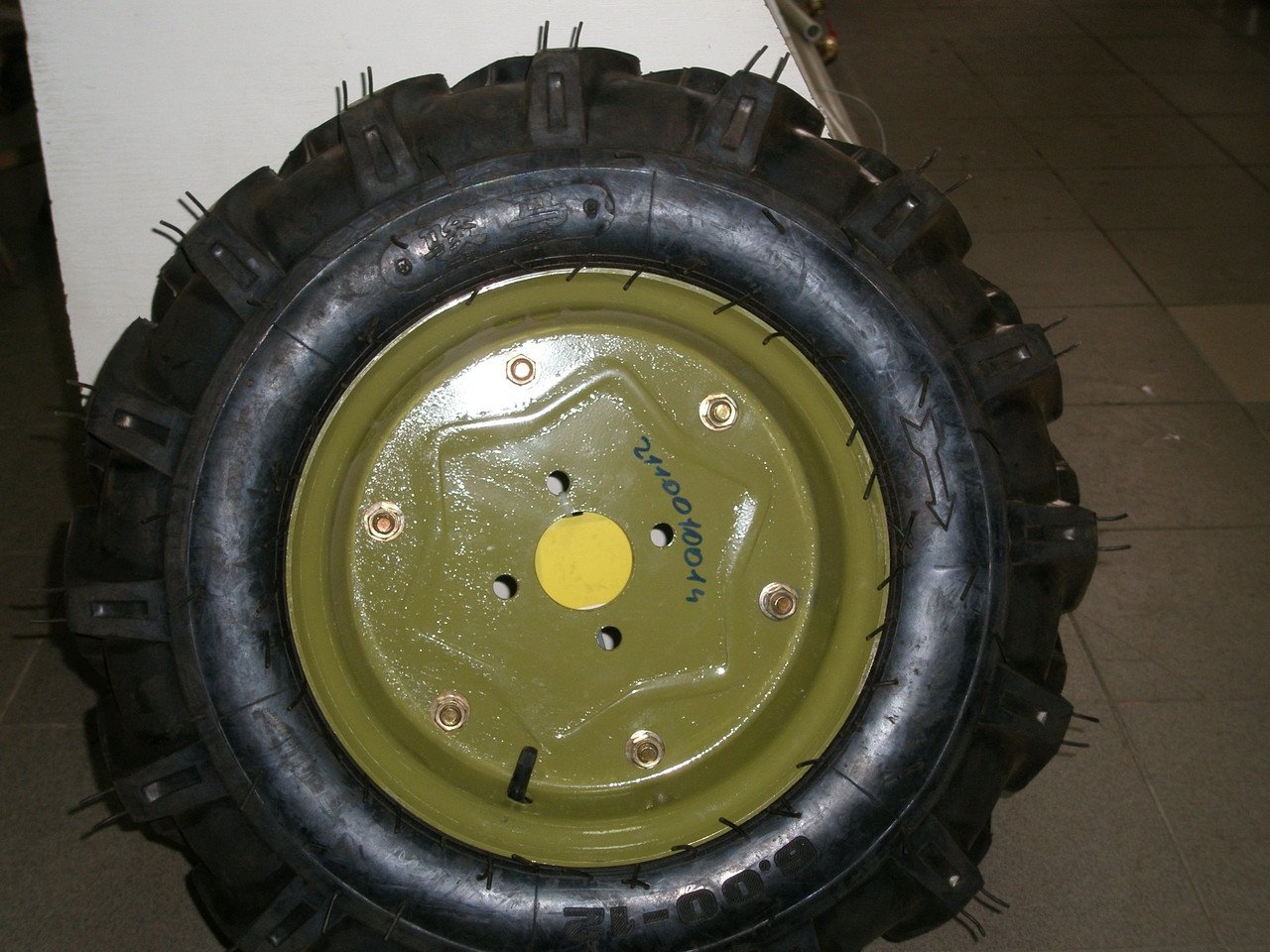

Резина на мотоблок на 12

• назначение – ряд шин предназначен только для мотоблоков, ряд только для транспорта, а также и для других целей. Это необходимо учитывать при выборе резины, согласуя с назначением культиватора;
• качество или же соответствие стандартам, качеству материалов. Рекомендуется приобретать шины известных производителей, которые гарантированно отличаются долговечностью, прочностью и устойчивостью к условиям среды.

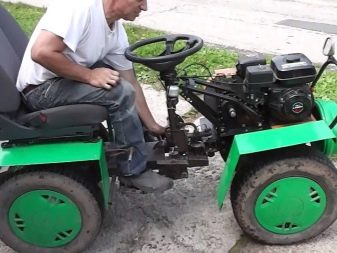

Самодельный четырехколесный мотоблок

Многие с целью экономии переделывают обычный мотоблок в мини-трактор с помощью подручных средств. Но в этом случае без технического склада ума, внимательности и сообразительности не обойтись. Нужно хорошо разбираться в том, что делаешь.

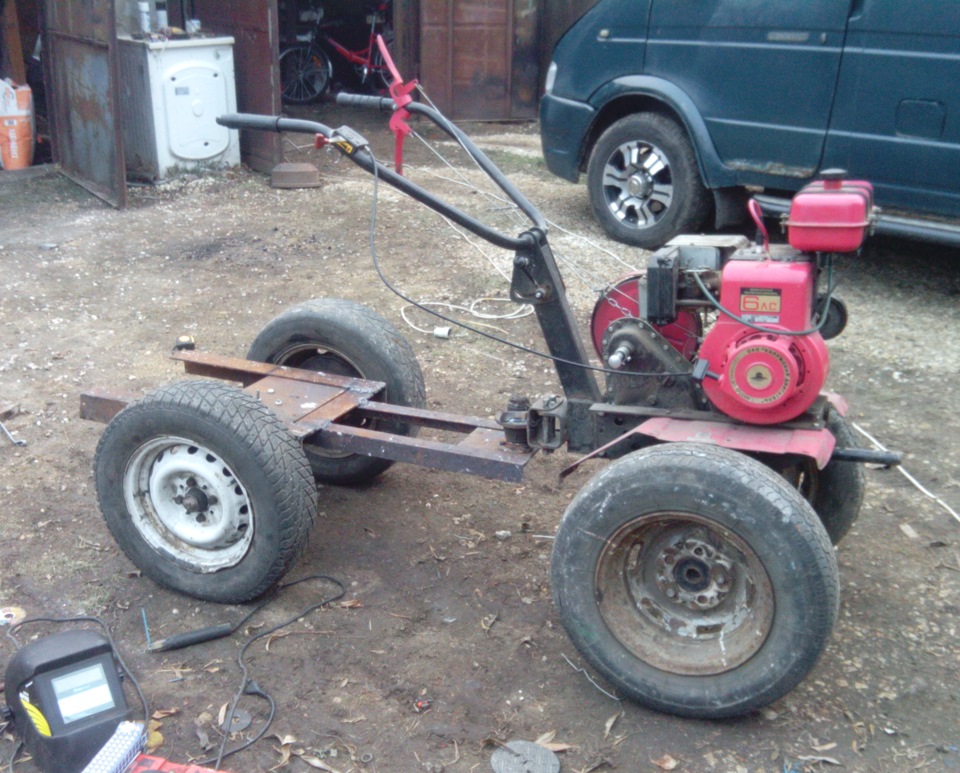

Этапы создания дизельного мотоблока в мини-трактор на 4 колесах

1. Создаем раму в форме трапеции путем сваривания прокатного щвеллера. Далее делаем в ней отверстия для других механизмов.
2. Привариваем по углам к раме уголки. Они будут выполнять роль стойки и подрамника. Их соединяем в верхней части.
3. Монтируем на раму задний мост. В случае создания полноприводного агрегата нужно будет смонтировать еще и передний мост.
4. Монтируем движок.
5. Устанавливаем коробку передач. Она обязательно должна быть направлена в сторону водителя. Это позволит сделать управление мотоблоком удобным, простым и комфортным.
6. Монтируем рулевое управление.
7. Привариваем фаркоп.
8. Устанавливаем бак, электросистему и тормозную систему.

С помощью таких шагов вы сможете создать самостоятельно четырехколесный мотоблок из подручных средств. С таким оборудованием ваша работа на участке будет намного комфортней и легче.

Самодельный мотоблок по инструкции Архипова

Конструкция такого мотоблока выполнена в виде самоходного двухколесного агрегата, который поставляется с двигателем от мотороллера ВП-150М. Эта модель мотора обладает таким конструктивным характером, что при повышенных нагрузках происходит принудительное охлаждение головки цилиндра с помощью воздуха.

Если соблюдать инструкцию Архипова, то на следующем этапе придётся изготовить сваренную из труп П-образную раму, а затем выточить на токарном станке колесную ось. Для основной и регулирующих тяг следует создать 3 шарнира, которые будут выполнять роль соединяющих элементов между мотоблоком, рулем и плугом.

В свою очередь, раму агрегата оборудуют стальной трубой с осью, используя сварочный аппарат. Это позволит осуществить натяжение тросов, идущих к коробке переключения передач. Само натяжение обеспечивается с помощью качающего коромысла. Переключение передач осуществляется с помощью приваренного отрезка стальной трубы.

Что касается аналогов подобной разработки, то их действительно очень много, правда, оригинальная версия обладает некоторыми бесспорными достоинствами.

Преимущества мотоблока Архипова:

• Наличие шарнирного соединения. Не секрет, что большинство обрабатывающих приспособлений и тягачей оборудованы жестким соединением, что негативно сказывается на маневрировании агрегата, усложняя работу с ним. Все элементы разработки Архипова соединены между собой с помощью шарниров. За счёт такого параметра появляется возможность менять направление движения в процессе работы без вынимания плуга из борозды.
• Смещение оси к направлению движения. При обрабатывании почвы с помощью мотоблока у многих дачников возникает такая проблема, как постепенное смещение агрегата в сторону под воздействием сопротивления. Чтобы выравнивать борозду, приходится прикладывать много усилий. Для компенсации заноса мастер разместил ось плуга под небольшим углом в сторону движения. Выполняя работу, конструкция слегка смещается влево, а необходимое направление регулируется посредством шарниров тяги.
• Уровень глубины пахоты. В большинстве существующих моделей мотоблоков глубина погружения рабочего элемента обусловлена опусканием или подъёмом плуга. В случае с данной разновидностью её изменяют автоматическим образом. Для регулировки изменяется угол плуга по отношению к борозде. В свою очередь, конструкцию оборудуют полевой доской, выполняющей роль подъёмной силы при произвольном зарывании плуга в землю. Если же проблема проявляется противоположным образом, и лемех появляется над поверхностью земли, то угол атаки вновь погружается в землю на конкретную глубину.

Что представляет собой мотоблок

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад. Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

• вспашку земли;
• культивацию;
• транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
• стрижку травы.

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.

Сборка мотоблока с нуля

Если вы собираетесь сконструировать полностью весь мотоблок своими руками или даже целый минитрактор, перед началом работ стоит подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, чьи характеристики позволяют проводить работы низкой и средней трудности. При этом цена такой техники вполне доступна для множества пользователей. Так что проект по созданию своего мотоблока должен иметь такие преимущества:

• низкую стоимость;
• возможность использования при сборке старых запчастей от техники, автомобилей или мотоциклов;
• повышение характеристик в сравнении с заводским аналогом;
• дополнительный функционал.

Проект стоит реализовать, если хотя бы 3 из перечисленных пунктов были соблюдены. В противном случае задумка не стоит затрат и проще купить готовый мотоблок, даже б/у с последующим обновлением деталей.

Теперь о конструкции. Нужно найти чертеж, по которому будет производиться сборка самоделки. В чертеже будут указаны основные детали, особенности их монтажа, а также способ изготовления креплений для запчастей. Без документации невозможно будет воплотить проект, поэтому первостепенная задача — найти самый подходящий чертеж. После этого можно начинать подбор материалов.

Это интересно: Лучшие российские и китайские мотоблоки с валом отбора мощности — все нюансы

Характерные признаки и преимущества мотоблоков

Объем бака для топлива – 4–8 л. Во многих моделях регулируется расстояние между колесами и высота ручек. Спецтехника предусматривает дисковое сцепление и зубчатый редуктор. Четырехколесные модели на дизельном топливе применяются для вспашки и культивации, перекачивания жидкостей и перемещения грузов, выкапывания корнеплодов и пр.

Работа четырехколесного дизельного культиватора

Достоинства дизельной техники:

• показатели мощности выше, чем у бензиновых;
• надежная система охлаждения мотора;
• расширенный функционал;
• удобство в эксплуатации.

Образование четырехколесных мотоблоков

Зверский протектор для мотоблоков, самодельной техники

Всем доброго времени.

Сегодня автор с YouTube канала «Павлов Владимир» подробно расскажет, как он смастерил отличный протектор на колёса своими руками. Все колёса для своей техники, автор сделал по этому принципу. Данная самоделка увеличивает проходимость и тяговую способность техники.

По словам автора, колеса с таким протектором зарекомендовали себя с не плохой стороны, например на мотоблоке, такие колёса в эксплуатации уже более 10 лет.

Мастер использовал для своей самоделки. МАТЕРИАЛЫ:

Листовой металл, толщина 10 мм Колесный диск Газель R16 Покрышка (не от грузового авто) Мебельные болты М8 длина — 40 мм и 50 мм. Шайбы М8 двух видов Гайки М8 Клиновидный ремень.

ИНСТРУМЕНТЫ:

Маркер Линейка Старые куски ДВП. (Для изготовления шаблонов) Лобзик электрический УШМ с отрезным кругом по металлу Гаечные ключи Тиски Электрическая дрель Сверло 10 мм Зенкер Электроды и сварочный аппарат. И так поехали! Первым делом автор сделал шаблон, для изготовления внутренней части колёсного диска.

Таким образом, чтобы он закрыл все отверстия на диске.

После по шаблону, из листового металла выточил фланец.

С разболтовкой 10 на 4.

И ещё два отверстия для крепления грузов.

Затем готовый фланец, мастер в варил в диск.

Далее он сделал ещё один шаблон. Для разметки ремня и отверстий в нём под болты.

Затем размечает ремень по шаблону.

И разрезает его на сегменты.

Размеры ремня: Ширина — 50 мм.

Высота — 25 мм.

Длина — 190 мм.

Совет от автора: резать лучше электрическим лобзиком. Есть специальные пилки по резине, от них получается чистый и ровный срез, но много дыма.

Можно и пилкой по дереву, от неё много резиновых опилок и сильная вибрация на руки.

Затем сделал разметку под отверстия.

После сделал отверстия сверлом по дереву диаметром 10 мм.

После сверления, автор с обеих сторон убрал заусенцы (появившиеся от сверления) зенкером.

Затем прочистил каждое отверстия от остатков резины, чтобы в дальнейшем они не затрудняли сборку.

Далее автор сделал в шайбах просечку под ус или квадрат, в зависимости от болта. Под ус просечку делать проще, а с квадратом получается надёжнее.

Шайбы имеют внешний диаметр 30 мм, это необходимо, чтобы болт не вырвало из покрышки, а ещё, для большей площади опоры болта, во избежание проворачивания самого болта во время закручивания гаек. Так как, шайбы изготавливаются методом штамповки, одна из её сторон закруглённая, а вторая с заусенцами, чтобы не повредить камеру мастер при сборке будет устанавливать шайбы заусенцами к покрышке, а так же, со слов автора, это улучшит сцепления с покрышкой. Болты в центральные отверстия нужны 40 мм, а в боковые 45 мм или ещё лучше 50 мм. Как говорит автор лишнее можно обрезать, а вот если они будут короткие, то придётся изрядно попотеть, чтобы установить на них гайки во время сборки.

Далее мастер будет делать разметку на покрышке. Расчёт разметки автор делал так: покрышка у автора с размерами 205 на 55 длина её окружности, составляет 1960 мм. Для того, чтобы мотоблок (для которого автор и делает данную резину) не прыгал на твёрдом грунте, расстояние между ремнями не должно превышать «пятно контакта». Опытным путём, рассчитав данное расстояние, оно получилось 100 мм плюс ширина ремня 50 мм, итого получается, между центральными отверстиями расстояние равно 150 мм. Длину окружности он делит на 150 мм и получает 13 равноудалённых друг от друга меток.

После разметки сверлом на 10 мм делает центральные отверстия. Почему сверлом на 10 мм, а не на 8 мм? Можете спросить вы. Всё очень просто, больший диаметр сверла нужен, для более лёгкой установки болтов, так как сверло не высверливает корт, который в свою очередь очень затрудняет процесс установки.

Далее устанавливает болты 40 мм длиной, с большими шайбами.

После сегмент из ремня.

Потом шайба, диаметр которой 24 мм.

И фиксирует данный «бутерброд» гайкой.

Зафиксировав ремни, автор делает боковые отверстия, сначала с одной стороны, затем устанавливает болты М 8 длина которых 50 мм, и наживляет гайки, а затем то же самое делает с другой стороны.

После затянул все гайки до упора и установил дополнительно по второй гайки на каждый болт.

Получились такие вот шипы, для лучшего сцепления в зимний период.

Лишнюю резьбу, автор удалил с помощью УШМ.

Теперь завершающий этап. Сборка и накачивания колеса.

Тест.

Автору, большая благодарность за такую полезную самоделку. А на этом у меня всё. Всем большое спасибо и до новой встречи! Источник Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Изготовление своими руками

Первым делом необходимо определиться с опциями, которые будет выполнять мини-трактор. Обычно предпочитают многоцелевую практику, которая предусматривает возделывание почвы и транспортировку грузов. Для 2-го варианта понадобится телега, которую можно сделать своими силами либо купить уже рабочую модель.

Чертежи

Для грамотного монтажа всех элементов конструкции разрабатывается графическая схема отображения рабочих узлов и блоков механизма. В ней детально отражаются зоны слияния вала мотоблока с ходовой частью. Необходимо, чтобы все элементы агрегата были верно выбраны. При необходимости можно обработать их на токарном оборудовании. Нельзя забывать, что от качества элементов напрямую зависят срок службы и рабочие параметры строящегося агрегата.

При создании чертежа требуется обратить внимание на поворотное устройство. Данный узел бывает 2-х типов

• Переломная рама. Характеризуется прочностью, но при этом рулевая рейка обязана находиться прямо над узлом. Сельхозмашина, созданная по этому методу, будет иметь небольшую мобильность при повороте.
• Рулевая тяга. Для ее монтажа требуется больше времени и дополнительные промышленные детали. Однако можно будет выбрать место монтажа (на переднем либо заднем мосте), кроме того, существенно вырастет градус поворота.

Выполнив оптимальную схему, можно браться за создание агрегата.

Мини-трактор

Прежде чем приступить к созданию мини-трактора на основе мотоблока, понадобится приготовить нужный для мероприятия инструмент. Набор для переоборудования содержит:

• сварочный агрегат;
• отвертки и ключи гаечные;
• электродрель и набор разных сверл;
• углошлифовальную машину и комплект дисков по работе с железом;
• болты и гайки.

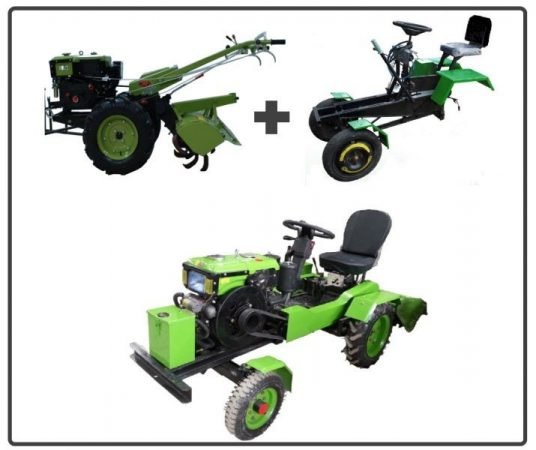

Передел мотоблока в мини-трактор производится в следующей последовательности.

Агрегат на мотоблочной базе, безусловно, должен быть оснащен прочным, долговечным шасси. Оно должно переносить вспомогательную пару колес плюс перемещаемый в тракторе груз, который будет осуществлять давление на несущий каркас. Для создания крепкой рамы оптимальными вариантами будут уголок либо трубы из стали. Имейте в виду, что чем тяжеловеснее рама, тем эффективнее будет сцепление агрегата с грунтом и тем лучше будет осуществляться распахивание почвы. Толщина стен рамы не имеет большого значения, главное условие, чтобы они не прогибались под воздействием транспортируемого груза. Нарезать элементы для создания рамы можно посредством углошлифовальной машины. После этого все элементы собираются между собой сначала при помощи болтов, а затем капитально свариваются. Чтобы рама была прочнее и надежнее, оснастите ее поперечной перемычкой.

Непосредственно после создания шасси его можно оснастить навесным приспособлением, с помощью которого миниатюрный трактор будет обеспечиваться вспомогательными устройствами. Монтировать навесное снаряжение можно как спереди, так и сзади несущей системы. Если впоследствии создаваемый агрегат планируется использовать совместно с телегой, то к задней части его остова необходимо приварить тягово-прицепное устройство.

На следующей стадии самодельный агрегат оснащается передними колесами. Для этого собираемый мини-трактор желательно оборудовать 2-мя уже подготовленными ступицами с предустановленной на них тормозной системой. Затем надо зафиксировать сами колеса. Для этого берется кусок железной трубы, диаметр которой подойдет к передней оси. Затем ступицы колес фиксируются к трубе. В середине трубы сделайте отверстие, которое нужно для монтирования изделия к переду рамы. Поставьте рулевые тяги и откорректируйте их относительно рамы при помощи редуктора с червячным зацеплением. После установки редуктора поставьте рулевую колонку или рейку (если выбран вариант с рулевой рейкой). Ось в задней части устанавливается через запрессовываемые втулки подшипников.

На следующей стадии требуется оснастить агрегат мотором от мотоблока. Самым оптимальным вариантом будет установка двигателя во фронтальной части конструкции, поскольку подобным образом вы повысите равновесие сельхозмашины при использовании ее с нагруженной тележкой. Для монтажа двигателя подготовьте основательную систему крепежа. При установке двигателя помните, что выходной шлицованный вал (или ВОМ) требуется зафиксировать на одной оси со шкивом, размещенном на заднем мосте мини-трактора. Усилие на ходовую должно передаваться посредством клиноременной передачи.

4-колесные мотоблоки – подробное описание техники

Несмотря на очевидные плюсы такой техники, на рынке находится достаточное небольшое количество ее представителей.

Предлагаем изучить характеристики этих агрегатов на примере модели «Зубр JR-Q12». В конструкцию этого агрегата входит:

• 4-тактный одноцилиндровый мотор, оснащенный прямым впрыском топлива. Мощность двигателя составляет 12 л. с.;
• Топливный бак, объемом 5,5 л.;
• Система водяного охлаждения мотора и редуктора;
• Ручной стартер;
• Система дискового сцепления;
• Трансмиссия на 6 передних и две задних скорости;
• Физический вес без навесного оборудования составляет 260 кг;
• Длина агрегата составляет 2,14 м., ширина – 90, а высота – 117 см.

В продаже встречаются и более габаритные модели, оборудованные более мощным мотором и сцеплением. Они дают возможность обрабатывать огромные участки земли за очень короткие сроки. Наряду с этим производители выпускают и более слабые по показателям конструкции, которые, в основном, предназначены для обработки небольших придомовых участков.

Целесообразность самоделок

Несмотря на то что на рынке представлено большее разнообразие навесного оборудования, оно не всегда может подходить под те или иные задачи. Да и соотношение цена — качество порой оставляет желать лучшего. Поэтому многие садоводы-огородники изготавливают необходимые им приспособления для мотоблоков своими руками. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также владеть навыками работы с ними. Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок служит и то, что на любой разборке можно легко найти необходимый узел или агрегат от старого автомобиля, пригодный для конструирования.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Самоходные грабли

Несмотря на наличие заводских грабель, многие фермеры предпочитают изготавливать их самим с учетом особенностей своего хозяйства: размеров луга, рельефа.

В качестве материалов для грабель используют металлические трубы и каленые прутья. Но как вариант, можно использовать заводские ручные вилы, приварив их к основе. Для удобства работы желательно по краям установить небольшие колеса или лапы-лыжи, которые будут снимать нагрузку на всю конструкцию.

Устройство

Такие самоделки на селе, как минитрактор, отличаются довольно простым конструктивным устройством, что дает определенные преимущества тому человеку, который будет осуществлять процесс сборки. Для умелого хозяина не составит труда собрать самодельный трактор своими рукам в домашних условиях.

Ввиду того, что самодельные агрегаты сделаны по образу и подобию своих магазинных «братьев», их конструкция будет во многом схожа.

Условно, можно разделить самодельный минитрактор на несколько рабочих узлов:

• Рамная конструкция. Это, пожалуй, наиболее важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
• Коробка передач. Данное устройство можно взять от старых советских автомобилей, которые вполне пригодны для этих целей.
• Редуктор.
• Колесная база. Для данной цели можно использовать колеса от старой техники – тех же отечественных авто.
• Силовой агрегат. В самоделке минитрактора можно использовать мотоблок, как основную движущую силу. Следовательно, и двигатель будет применяться тот же, что и на мотоблоке, но это не строгая рекомендация (смотрите как сделать трактор из мотоблока своими руками).
• Для этих целей можно использовать и другой мотор, желательно работающий на дизеле, с приличной мощностью (не менее 9 л.с.).
• Рулевое управление.
• Прочие составляющие. Сюда входит сцепление, сиденье для водителя и т.д.

Как мы видим, большинство комплектующих будет заимствовано от старой, отслужившей свое, технике, поэтому затраты на изготовление минимальны. Единственное, придется немного поработать со сваркой рамы и настройке элементов управления, но для сельского умельца это привычное дело, не вызывающее особых проблем.

Для чего нужны грунтозацепы для мотоблока?

Грунтозацепы мотоблока – это специальные устройства, внешне напоминающие обычные металлические колеса, дополненные шипованными накладками. Само название указывает на их главное функциональное предназначение – гарантировать идеальное сцепление между культиватором и подстилающей поверхностью – почвой. Благодаря этим приспособлениям мотоблок может беспрепятственно передвигаться по любой местности независимо от погодных условий.

Помимо этого, грунтозацепы к мотоблоку выполняют и другие функции:

• способствуют более качественной обработке почвы;
• упрощают транспортировку как самого мотоблока, так и соединенного с ним груженного прицепа по бездорожью или на рыхлых грунтах;
• увеличивая массу агрегата, обеспечивают ему хорошую балансировку и устойчивость в пространстве;
• позволяют использовать другие навесные адаптеры, например, для предпосевной обработки угодий.
