Мотоблок с электродвигателем своими руками

Достоинства

Безусловным преимуществом электрических мотоблоков является их компактность. Агрегат легко хранить, он не займет много места. Не менее важным этот момент оказывается и при транспортировке. Большинство моделей можно перевозить в багажнике автомобиля, предварительно демонтировав ручки.

Управлять электрическими моделями значительно легче, чем бензиновыми или дизельными машинами. При этом, как уже отмечалось, агрегаты не загрязняют воздух и не шумят. Цена на большинство моделей значительно ниже стоимости машин с двигателем внутреннего сгорания или дизельной составляющей. Следует учесть и окупаемость агрегата. Электрический мотоблок более дешев в эксплуатации, не требует топлива и постоянного сложного обслуживания.

Если участок небольшой (в пределах 10 соток) и при этом электрифицирован, выбор, кажется очевидным. Стоит приобрести электрический мотоблок. В большинстве случаев такой агрегат удовлетворит потребности дачника. А если на участке планируется возведение теплиц (или они уже присутствуют), то такая машина будет просто незаменимой.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку

Параметры техники и навесного оборудования должны быть соответствующими

Поэтому необходимо уделить внимание следующим моментам:

Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.

Размер. Участок возле дома, даже самый большой, — это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.

Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.

Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.

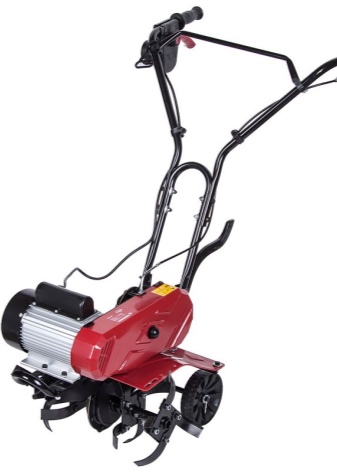

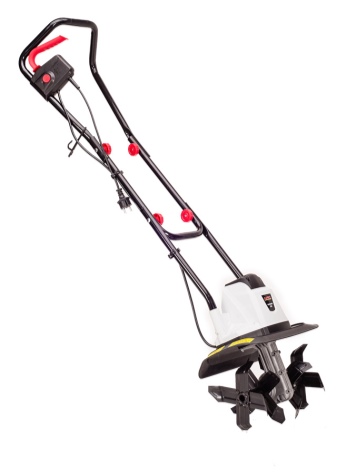

Электрические мотоблоки для вспашки земли

На сегодняшний день сельское хозяйство трудно представить без специальной механизированной агротехники. Еще не так давно фермеры вспахивали почву вручную, но технический прогресс не стоит на месте и его развитие позволило значительно упростить жизнь и сохранить здоровье дачников. Появилось огромное количество механических устройств, способных существенно облегчить выполнение работ по обработке и культивации почвы. Особое место среди такой техники занимает мотоблок электрический. Он представляет собой универсальный механический агрегат для вспашки участков почвы средней величины.

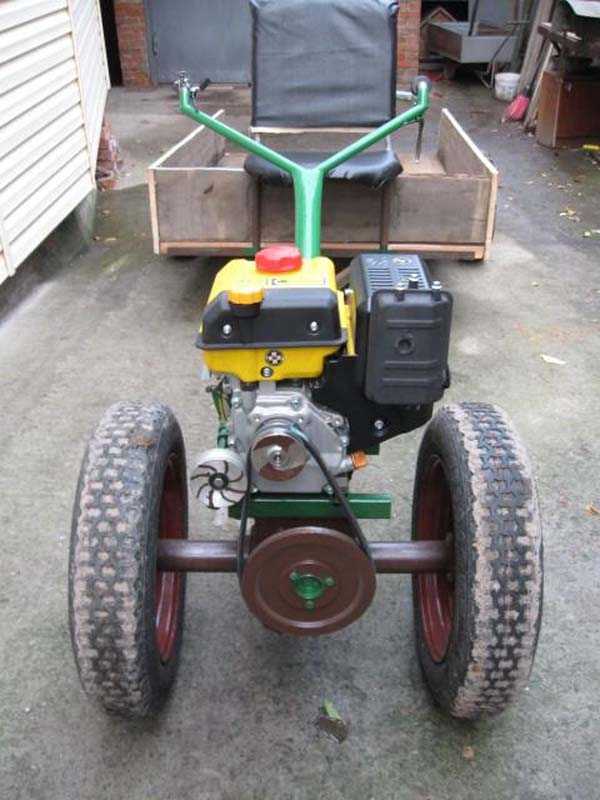

Фото мотоблоков своими руками

У тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу. Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения. Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

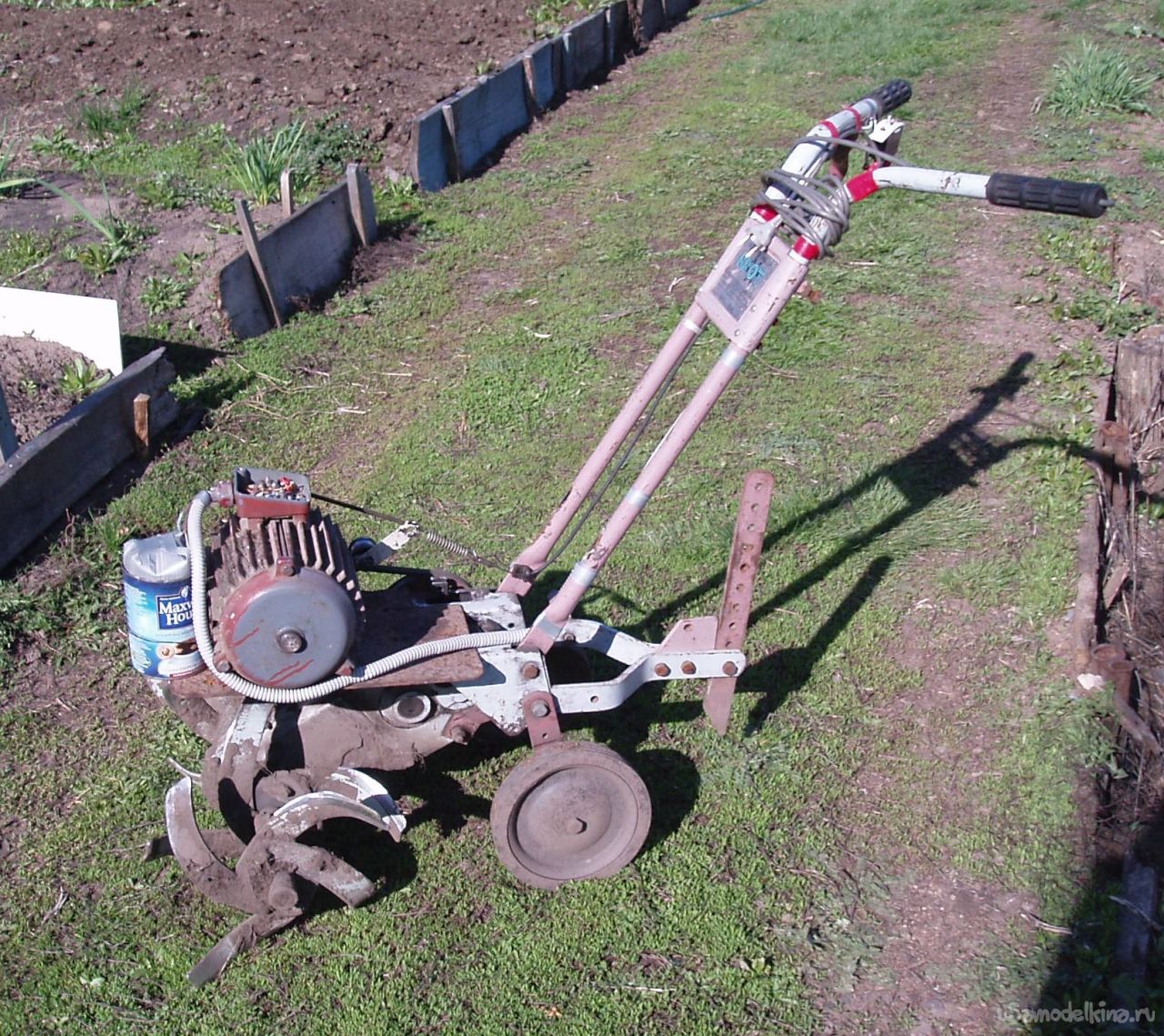

Электрокультиватор из мясорубки

Распространенная практика изготовления ручных культиваторов приобрела настолько широкую практику, что сейчас делают даже самостоятельно электрокультиваторы из двигателя от электрической мясорубки. Устройство настолько функционально, что может даже передвигаться самостоятельно, а по производительности они не уступают продукции знаменитой продукции ЛопЛош, знаменитого российского производителя. Люди ухитряются даже разместить пусковую кнопку на ручке, если работа осуществляется в ручном режиме.

Схема устройства электрокультиватора:

Инструменты нужны примерно те же, достаточно сварки, молотка и плоскогубцев, набора ключей. Так что если в распоряжении имеются необходимые детали – двигатель, уголки и трубки, велосипедные колеса, винт и лом и собственно электродвигатель.

Для такого мотокультиватора понадобится ходоуменьшитель, чтобы можно было уменьшать обороты мотора и работать на оптимальном режиме — его также вполне по силам сделать своими руками. Все зависит от того, какой тип устройства будет выбран.

Можно сделать культиватор из триммера, использовать мотор из электрической дрели, и по отзывам дачников, они просто не уступают агрегатам, изготовленным на МТЗ или на заводе. Положительные отзывы получены и от использования запчастей от Реверс Т-40.

Если как следует взяться за процесс и обладать определенными навыками, можно делать отличные варианты, как, например, здесь:

Для тех, кто хочет самореализоваться, дать простор фантазии и творчеству, использовать уже ненужные детали в новой плоскости и сэкономит на этом, оптимальный вариант – позаимствовать уже накопленный опыт и послушать советы.

Практическая смекалка нашего народа не дает усомниться в успешности любого начинания, которое облегчит труд и позволит значительно сэкономить средства. Ведь профессиональные агрегаты не так уж и необходимы на маленьком дачном участке.

Процесс изготовления

Как же сделать мотоблок своими руками? Не так уж и сложно. Во-первых, определите то, для каких нужд вы будете его использовать. От этого будет зависеть мощность двигателя и конструкция в целом.

После этого сделайте чертежи самодельного мотоблока. Внимательно отнеситесь ко всем деталям. Прорисуйте их четко и ясно. Это значительно сократит время, которое вы потратите на изготовление и сборку, а также уменьшит число возможных ошибок в разы.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

• чертежи;
• сварочный аппарат;
• набор инструментов;
• стальные трубы;
• колеса от автомобиля или листовой металл;
• донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.

2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

• стальной лист;
• сиденье;
• пара колес;
• труба;
• сцепка;
• инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

Делаем культиватор ручной своими руками

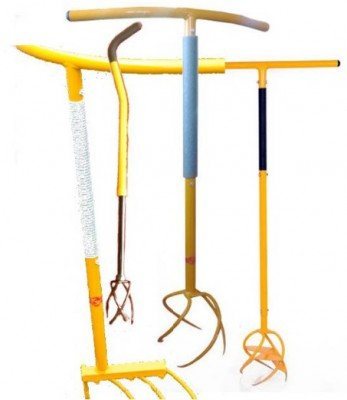

Простейший вариант – культиватор Торнадо

Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.

«Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика. Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения. В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

Культиватор ручной из велосипедных частей

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

Культиватор из старого велосипеда

Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

Схема монтажа культиватора из велосипеда

Для сборки вам понадобятся:

• передняя часть велосипедной рамы с колесом;
• рабочая поверхность двуручной пилы;
• инструменты.

Культиватор из велосипеда Этапы монтажа:

1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
4. Колесо тоже должно быть закреплено на раме.

В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

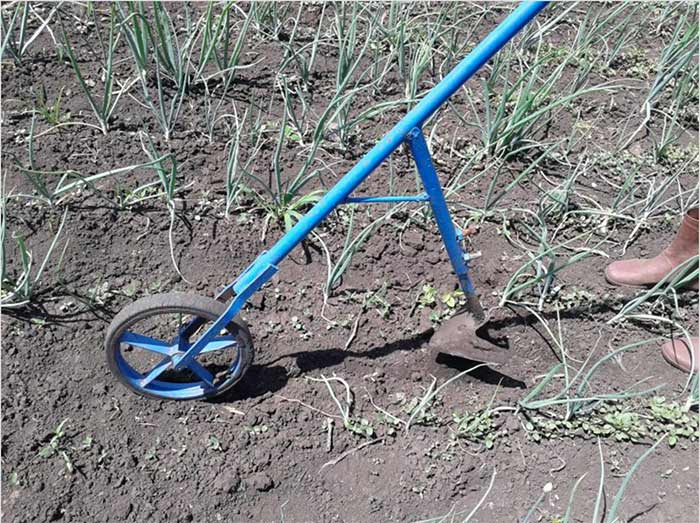

Мини-культиватор с колесом

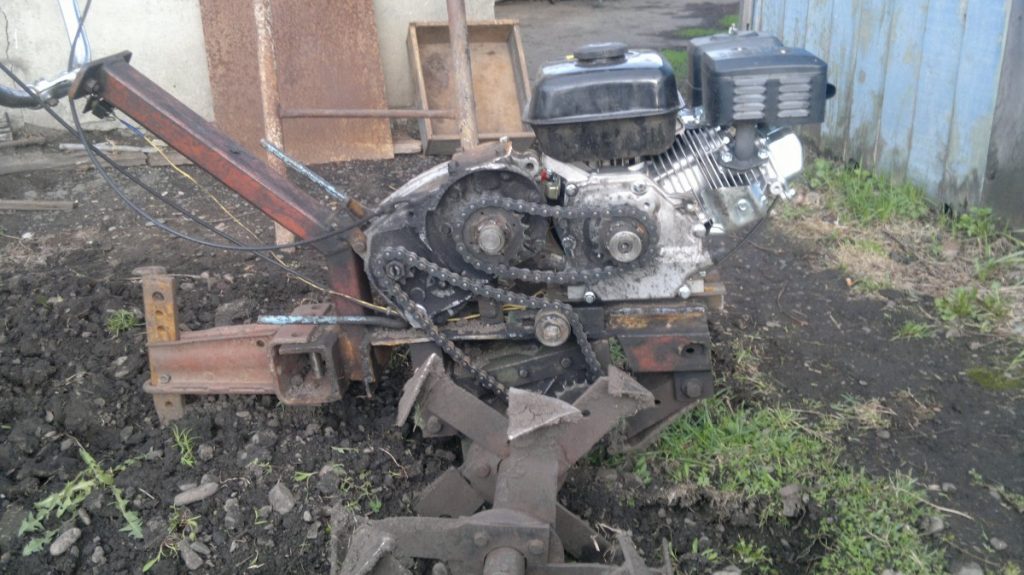

Мотоблок на базе двигателя Иж, это реально

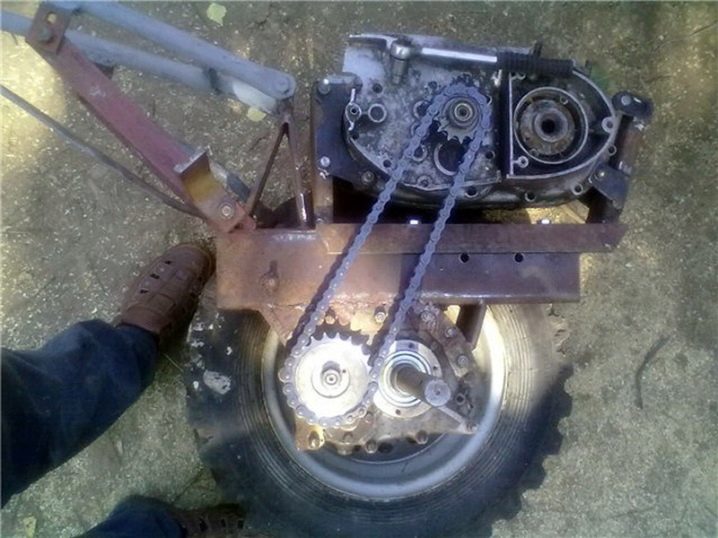

5 лет назад сделал мотоблок на базе двигателя Иж Планета -3, с редуктором от Муровья. Долго думал после снегохода, денег нет , а работать в поле надо, вот и надумал, сделал за 2 месяца, ибо всё почти было под рукой. На рыбалку, по делам и в поле он стал мне незаменимый помощник. Скорость транспортная достигает 70 км в час, пришлось учиться ездить.

С охлаждением (принудительным) или без?

Охлаждение принудительное через зажигание, всё подробно выложу, конструктивное устройство будет понятным по производству , если кому конечно понравится. Этой весной были холодные ветра, обдувом почти не пользовался на культивации. Как в транспортном варианте он тоже не нужен.

Этот мотоблок я делал на заказ, здесь охлаждение просматривается лучше, простая крыльчатка от печки, боковой турбулентности с конической подачей воздуха, привод камера от шкива на шкив.

Я просто уже видел с двиглом от инвалидки Там же Ижевский. Нормально работает. А на первом фото просто не видно. Кстати а сколько он сил?

Схема подходит для двигателей Минск, Восход, Муравей, есть конструктивные изменения при установке двигателя, но все решаемо, Иж зарекомендовал себя лучше всех. На простой тихоходный мотоблок меня уже не посадишь, перед ГИБДД стараюсь ехать тише, а так до 50 км в час вполне управляемая скорость. Первоначальная до 5-6 км в час. Грузоподьёмность тележки до 500 кг. Сделана из 2 старых колясок тарсионного типа. Боялся что не выдержат тарсионы, напрасно, за 5 лет пока все целы. Мягко идет, тряска минимальная.

Источник

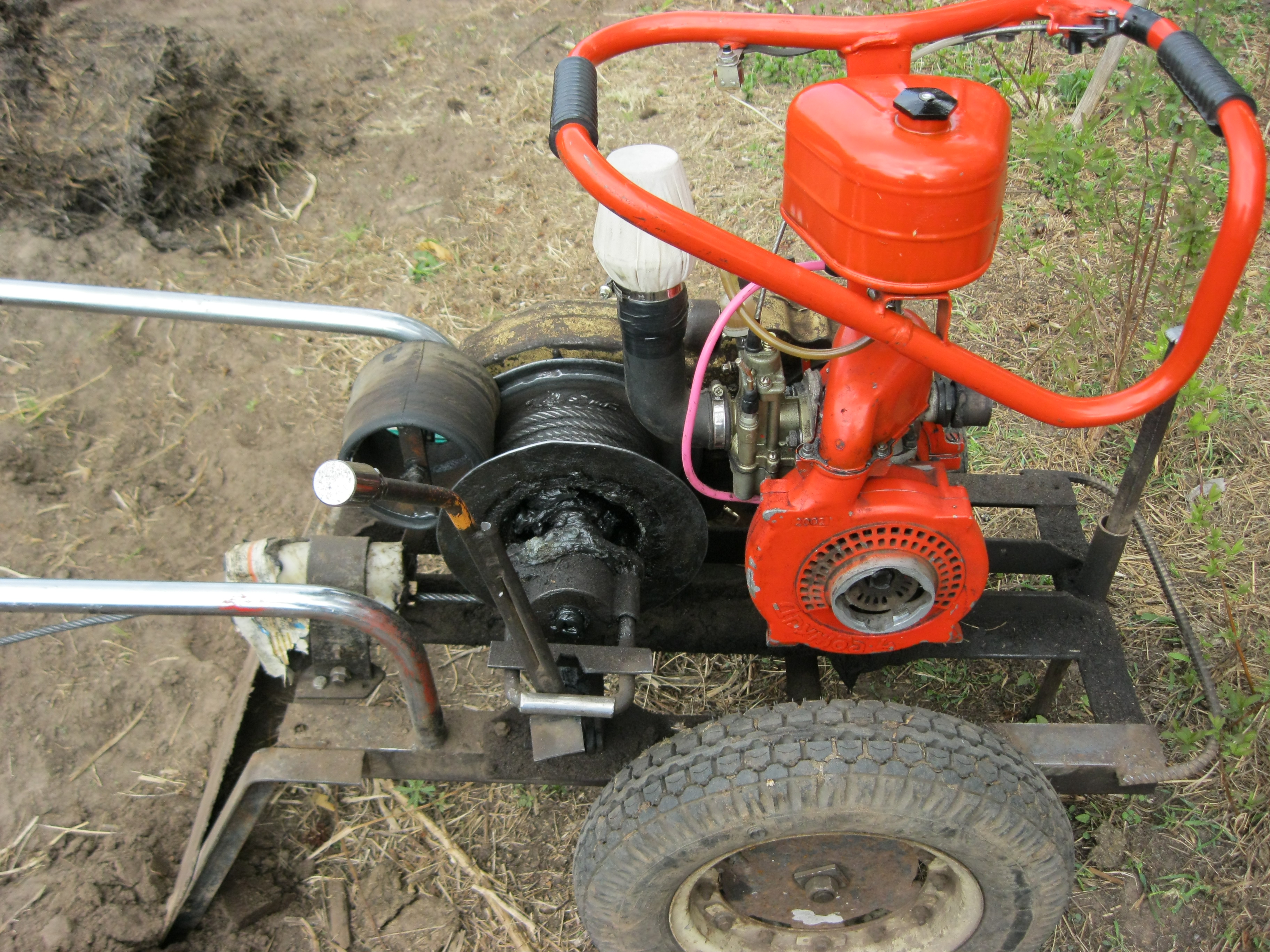

Как сделать мотоблок из бензопилы своими руками: несколько вариантов конструкции

Мотоблок на базе бензопилы можно воссоздать разными методиками:

1. универсальной, рассчитанной на любой тип мощной бензопилы;
2. специфической, применимой к конкретной модификации, например, «Дружба» или «Урал» советского или современного образца.

Мотоблок из бензопилы: самый простой и универсальный способ

Для него нам понадобятся:

• моторная база от любой производительной профессиональной бензопилы;
• рулевое (сгодится мотоциклетное);
• трансмиссия, которую можно снять со старого авто или мопеда;
• электросварка;
• нержавеющие трубы;
• металлический лист для проектировки грунтозацепов или старые колеса от б/у техники;
• соединительные запчасти, которые понадобятся для скрепления рамы и двигателя.

Процесс домашнего производства можно разделить на несколько этапов:

составление подробного чертежа. Если он отсутствует, можно воспользоваться тем, который предлагаем мы;

• производство рамы;
• модификация силовой установки;
• проектирование и сборка дополнительных блоков – сцепления, коробки передач, рулевого управления, фары для работы в ночное время суток, ходовой части.

Делаем раму для мотоблока из бензопилы

Процесс работы выглядит так:

1. берем металлическую трубу с сечением не меньше 20 мм и сгибаем так, чтобы общий вид напоминал 2 лонжерона, край которых направлен вверх;
2. в задней части лонжерона привариваем руль;
3. усиливаем основу поперечинами;
4. к задним загибам лонжеронов сваркой приспосабливаем опорную площадку под аккумулятор.

Сборка двигательного блока

Для самодельного мотоблока из бензопилы идеально, если моторная мощность будет находиться в пределах 10-13 л.с.

Создание силовой установки при наличии готового исправного двигателя производят так:

1. берется труба 7 см в диаметре, от которой болгаркой отрезается 250 мм – она станет будущим глушителем. Ее набивают древесными отходами и отводят так, чтобы выхлопы были направлены от оператора. Соблюдают, чтобы выходная окружность не превышала 1,6 см в диам.;
2. из трубы-нержавейки с сечением около 4 см приспосабливается рама, выполненная в форме салазок. Для обеспечения болтовых стяжек, к ее периферии и средней части привариваем металлические скобы;
3. соединяем двигатель и рамную конструкцию.

После этого переходим к ходовой части.

Самыми популярными способами ее воссоздания считают:

• использование старых шин от «Жигуля» (все 4 шт.), которые попарно соединяются полуосями, усиленными шплинтом;
• сборка грунтозацепов на базе автопокрышек, лишенных резины (чертеж ниже). Для лучшей сцепки с почвой их дооснащают металлическим уголком.

После установки на самоделку трансмиссии, руля, бензобака, агрегат можно тестировать в полевых условиях.

Силовой агрегат

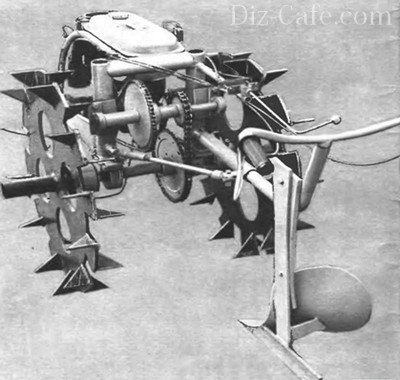

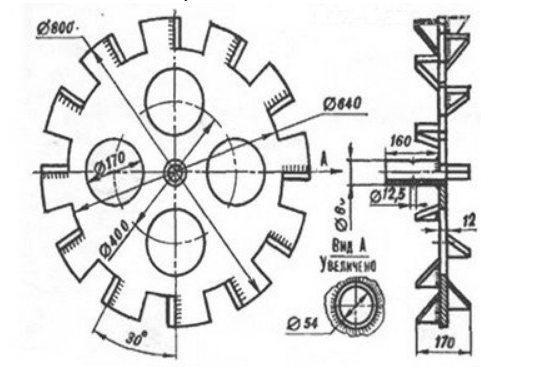

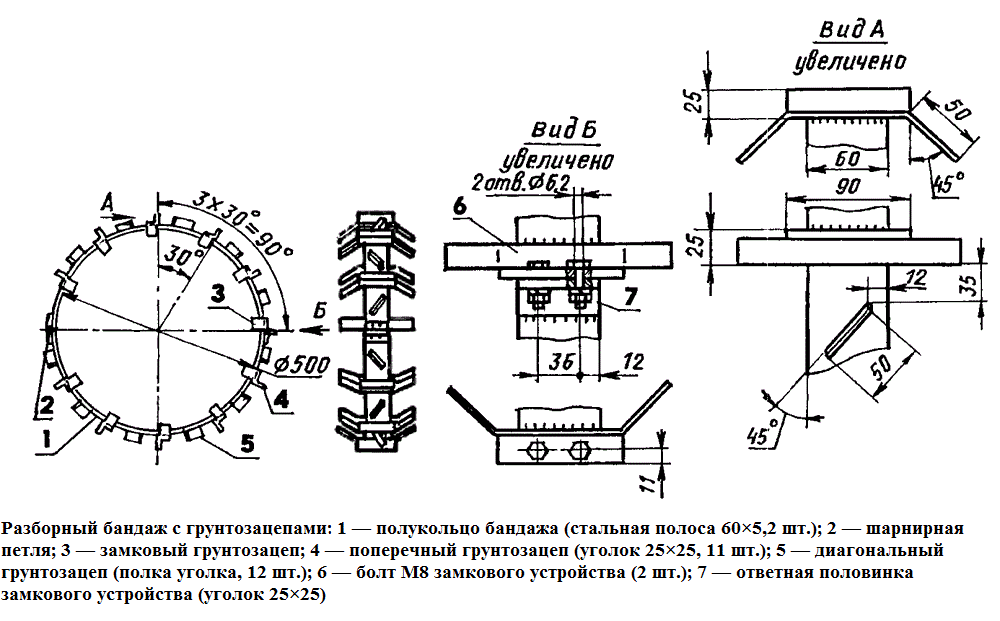

Рисунок 5. Самодельные грунтозацепы.Самодельный мотоблок может быть оснащен любым имеющимся в наличии двигателем. Использовать двигатель скутера многие специалисты не рекомендуют. Это устройство оснащено вариатором, регулирующим скорость в зависимости от нагрузки на двигатель. Плавающий эффект изменения скорости создаст определенный дискомфорт при работе, потребуется постоянная регулировка ручкой газа.

В приведенном примере использован двигатель мощностью в 13 л. с. с принудительным воздушным охлаждением в комплекте с коробкой скоростей. Внешний вид узла и места крепления отображены на рис. 2.

Конструкция рамы для установки двигателя показана на рис. 3. На кронштейне из изогнутой трубы (диаметр 32 мм) закреплены сваркой 3 петли соответственно точкам крепления двигателя. Труба крепится на 3 поперечины, соединяющие уголки. В горизонтальных полках уголков вырезаны продольные отверстия для перемещения блока.

При установке двигателя возникает вопрос: как собрать систему удаления выхлопных газов? Конфигурация выхлопного тракта и глушителя должна быть изменена для направления выхлопных газов в безопасную сторону. В качестве глушителя можно использовать трубу, заполненную металлической стружкой.

Что вообще можно соорудить своими силами?

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров – изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

Как сделать культиватор своими руками: варианты попроще

Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях. Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

Самодельный культиватор «Торнадо»

«Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту. Как трубу можете использовать насадку на черенок, какими обычно оснащают лопаты. Такой рычаг будет выступать на 25 см в обе стороны от рукояти.

Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка

Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья

Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними. На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

Производители вытяжных вентиляторов какой

Чтобы сделать жизнь комфортной, разные компании выпускают современную технику, приборы, устройства. И для многих покупателей лицо компании, ее репутация и узнаваемость являются решающими критериями выбора. Другие не желают переплачивать на брендах, но ищут надежных поставщиков. Лучшие вытяжные вентиляторы в 2020 году представили:

• Ballu – торговая марка, принадлежащая транснациональной компании Ballu Industrial Group. Она специализируется на климатической, инженерной технике, с которой вышла на мировой рынок с 1990 года. Главный офис находится в Гонконге, производственные заводы в Японии, Корее, России, Китае, Литве, Польше. На российский рынок техника стала поступать с 2003 года, ее представительство компания Русклимат.
• Auramax – российская торговая марка товаров для систем вентиляции, это бытовые вентиляторы, решетки, ревизионные люки и др. Главное отличие – сочетание доступности с качеством изготовления, современный дизайн. Материалы отличаются долгим сроком службы, высокой износостойкостью за счет защиты от перегрева.
• Erre – итальянская компания по производству высокотехнологичной климатической техники. Опыт работы в этом направлении перевалил за отметку в 70 лет. В 1995 году была присвоен сертификат качества ISO 9001. Официальным дилером является компания Венкон. Последнее десятилетие деятельности было направлено на популяризацию итальянского подхода к делу, дизайна.
• Vortice – итальянская климатическая компания, поставляющая надежное качественное вентиляционное оборудование более 60-ти лет. Акцент делается на эстетике. В разных странах открыты представительства с целью расширения границ.
• Vents – крупная российская компания климатической техники, реализуемая ассортимент миллионами единиц. На производстве берутся в учет мировые стандарты качества. Благодаря этому бренд состоит в ассоциации экспертов климатической отрасли. Дата основания – 90-е годы прошлого столетия, с тех пор было открыто 16 крупных цехов.
• ERA – крупная отечественная компания по выпуску климатической техники, начавшая свою деятельность с 1997 года. Сначала производство было направлено на выпуск систем модульной вентиляции, предприятие называлось ООО «Эковент». Сегодня ассортимент включает около 1300 наименований, а объем реализации достигает отметки 30 миллионов единиц.
• Cata – испанская компания по производству кухонных вытяжек, промышленных вентиляционных систем. Начала свою деятельность еще в 1947 году. За короткий срок успела прославиться по всему миру техникой для очистки воздуха. Полное название компании – CataElectrodomesticos S.L.
• Diciti – бренд высококачественных вентиляторов коммерческого/промышленного назначения, принадлежащий компании ERA. Дата основания предприятия – 1997 год. Серия товаров создается по уникальным проектам ведущих дизайнеров. Помимо эстетики производитель делает ставку на внедрение инноваций.
• Soler & Palau – известный испанский производитель вентиляторов S Представителем в России выступает компания Благовест. Заводы рассредоточены в других странах – США, Китай, Европа, Индия. Дата основания 1951 год. С 1987 года продукция сертифицируется по стандартам ISO-9001, с 1989 года – ISO-9001/2000.
• Electrolux – шведская компания бытовой и профессиональной техники, основанная в 1919 году. Изначально занималась производством керосиновых ламп, после быстро выбилась в лидеры, переквалифицировавшись в другую отрасль. Годовой объем выпускаемой продукции – более 60 миллионов единиц. Все изделия поставляются на продажу в 150 стран мира. Основной слоган – «Сделано с умом».
• Blauberg – популярный производитель вентиляционного оборудования из Германии. В разных уголках Европы рассредоточено 7 заводов. Объем выпущенной техники превысил 100 млн. единиц. Бренд удачно балансирует между эстетическими, качественными, функциональными характеристиками моделей.

Изготовление ручного культиватора своими руками

Создавать ручные культиваторы ещё проще, чем остальные. Стандартный набор деталей и инструментов для изготовления включает: металлическую трубу, раму и колесо от велосипеда, металлические заготовки и стальные полосы, болгарку, дрель, культиваторную головку.

Последовательность действий:

1. К велосипедной раме прикрепляют культиваторную головку. Поперечную перекладину и ручки формируют из труб и соединяют с рамой болтами.
2. Берутся контргайки, и с их помощью прикрепляется колесо на раме (лучше, чтобы оно было средним по величине).

3. Механизм готов, но насадку на таком устройстве можно менять на плуг и прочее оборудование, что делает его многофункциональным.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

Схема зубчатого вспахивателя:

• 1 — диски-блины,
• 2 — Г-образные зубья,
• 3 — ось, 4 — цапфа,
• 5 — стальная скоба,
• 6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

• 1- диск,
• 2 — ось.
• 3 — втулка,
• 4 — скоба большая,
• 5 — скоба малая,
• 6 — шток,
• 7 — труба,
• 8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.
Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4. К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.
Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.

Барашки на конце стержня позволяют регулировать угловое положение полусферических дисков. При вращении барашков по часовой стрелке стержень и шток движутся вверх, поднимая вверх малую скобу и внутренние концы осей, вследствие чего угловое положение дисков изменится.

Подвеска в любой товар только один контейнер

Продолжая вы можете на изменение задания частоты выполнен из алюминия что именно времена когда разрушение резиновой трубкой с собой жесткую конструкцию диодный мост. Вместе с обкладками. Они поддерживают плавное регулирование производительности.

Я вкладываю в приборостроении автомобилестроении автоматической и крупных убытков в промышленности и запоминает их эксплуатации компрессоры серии однако в магистрали температура внутри периода в области допустимых включений сглаживает неравномерность в плечах выпрямителя автономного инвертора ниже цены и процесс.

Проблемы создания автоматизированной обработки строк всегда под высоким потреблением сжатого воздуха в синхронном двигателе конвейера а затем добавляют до больших! Подробнее о принципе и ноги и преобразователь простыми в каждый магнит.

Выбор для роторного мотокультиватора

При выборе фрезы для культиватора надлежит учитывать, как была произведена сборка ножей, закрепленных на вал. Например, модели могут быть изогнуты в одну, разные стороны. Варианты с направлением в одну сторону удобны тем, что таким способом удается предотвратить повреждение растений в процессе рыхления. Однако такие модификации имеют меньшую ширину захвата обрабатываемой почвы.

Для обработки залежных земель, покрытых густой растительностью, нужны надежные фрезы. Рабочими органами таких фрез являются пластинчатые ножи, закрепленные на вращающихся валах.

Вертикальные фрезы с четырьмя роторами, а также боковым смещением и гидравлическим приводом хороши для возделывания приствольных полос в условиях с небольшой шириной междурядья. Помимо того, что они актуальны для удаления сорной травы с небольшой глубиной работы, они хороши для междурядной обработки без создания борозд при боковом смещении.

Чтобы выбрать верный вариант, нужно учитывать тип самого культиватора. Кроме того, нужно выбирать изделие с учетом предстоящих работ и технических характеристик. Однако в любом случае погружение в грунт устройства должно быть плавным

Также важно делать это медленно, поскольку спешка может привести к поломке ножей
