Можно ли поменять шину на бензопиле

Классификация пильных шин

Пильной гарнитурой называются рабочие элементы бензопилы, которые предназначены для непосредственного выполнения распила: цепь и шина.

Одним из моментов, влияющих на выбор той или иной модели, является тип шины и ее длина. Пильные шины для бензопил классифицируются следующим образом:

узкая плоская
– работает в паре с низкопрофильной цепью непрофессиональной бензопилы бытового уровня, минимизирует опасность получения травм за счет практического отсутствия эффекта «обратного удара», что особенно важно для новичков бензопиления;
облегченная
– выполняется из двух стальных, соединенных полиамидной прослойкой пластин. Такое конструктивное исполнение значительно снижает общий вес самой бензопилы, что может послужить серьезным преимуществом при выполнении некоторого рода работ;
шина с заменяемой головкой
– устанавливается на профессиональных бензопилах средней и высокой мощности, используемых для большого объема длительных работ.. Тип шины – серьезная характеристика, но не единственная, которую необходимо учесть при покупке бензопилы

Тип шины – серьезная характеристика, но не единственная, которую необходимо учесть при покупке бензопилы.

Доработка шины бензопилы для установки укороченной цепи

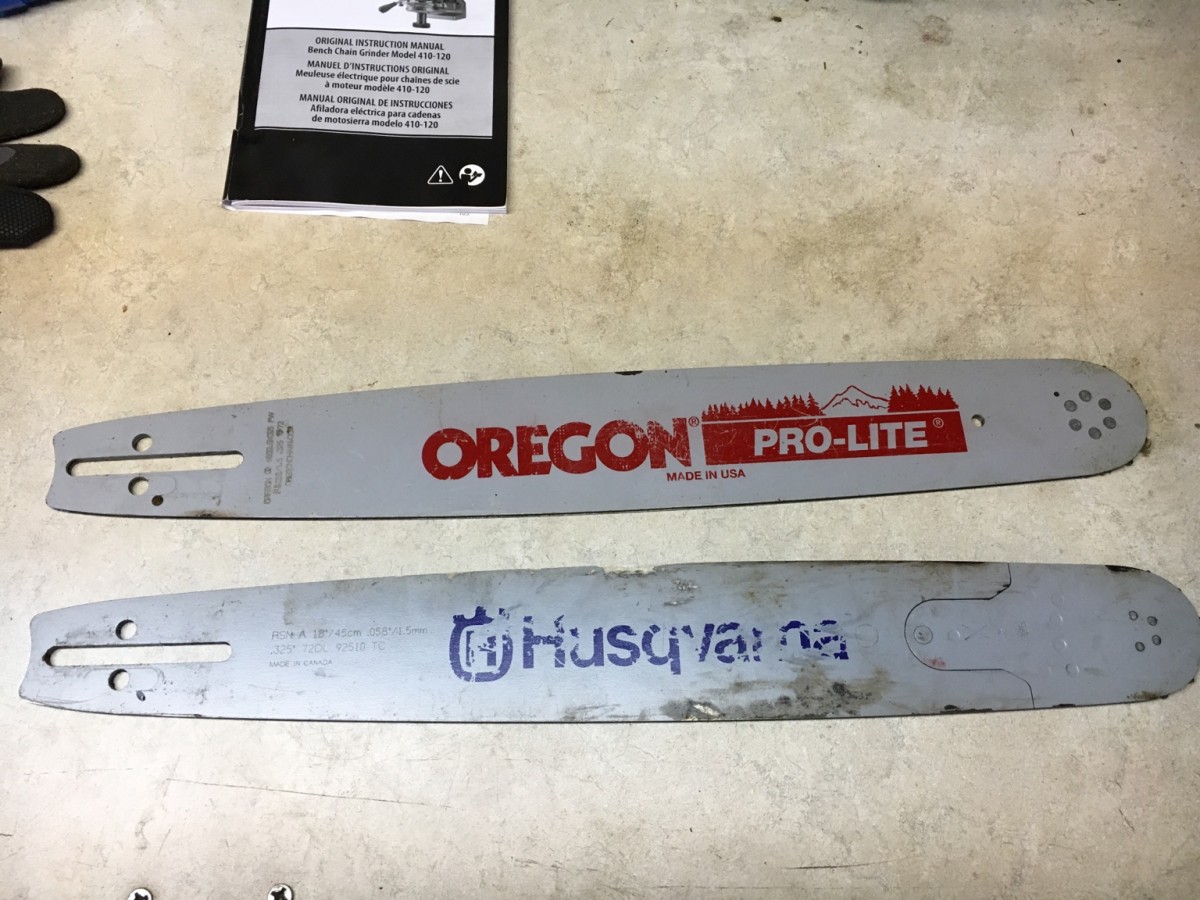

Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.

В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку

В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.

9,245 просмотров всего, 1 просмотров сегодня

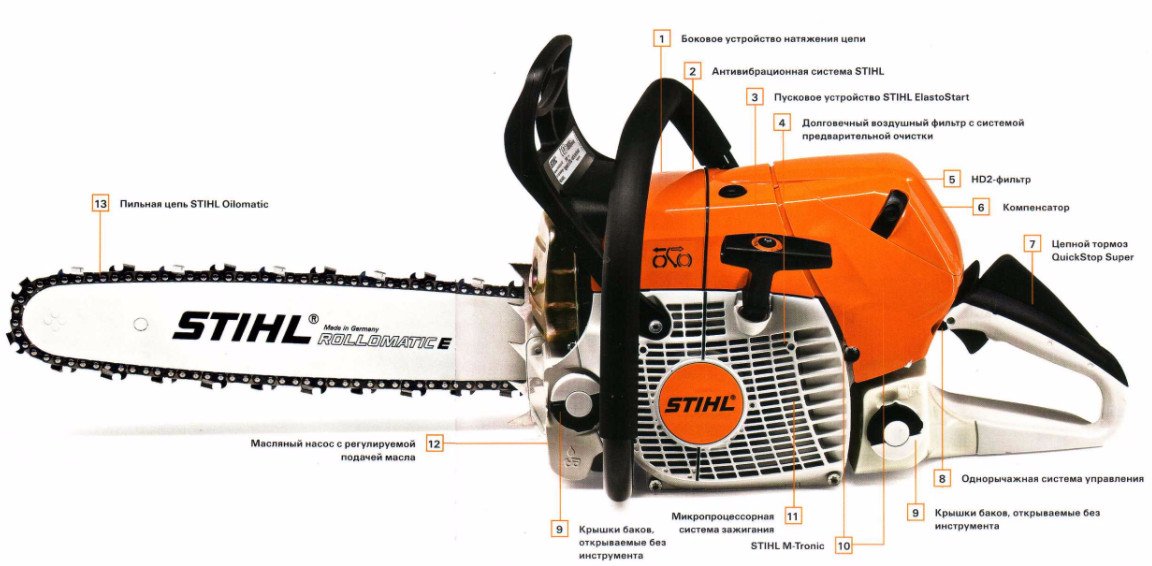

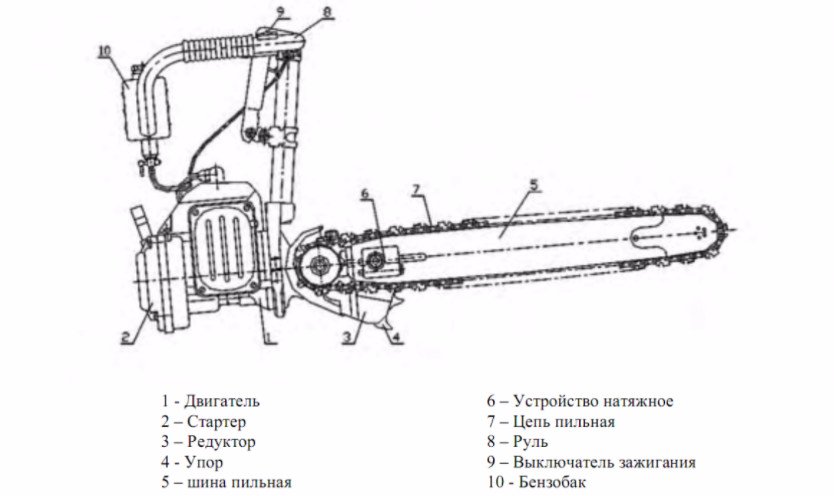

Функции и устройство бензопилы

Для того чтобы разобраться с особенностями проведения рассматриваемой процедуры следует подробно рассмотреть и устройства бензопилы. Среди особенностей можно отметить нижеприведенные моменты:

  1. Основная часть представлена двигателем. В большинстве случаев проводится установка конструкции с одним цилиндром, так как этого вполне достаточно для резки.
  2. Поршневая система двухтактная, а охлаждение воздушное. При работе выделяется относительно небольшое количество тепловой энергии, поэтому достаточно и обдува для отвода тепла.
  3. Как и во многих других конструкциях, в рассматриваемой требуется масло, которое обеспечивает плавность хода подвижного элемента. Добавление масла проводится непосредственно в топливо. В зависимости от особенностей конструкции, масло с топливом смешивается в диапазоне 1:20 или 1:50.
  4. Важным конструктивным элементом можно назвать и воздушный фильтр. Топливо смешивается с воздухом для получения определенной смеси, которая подается в камеру сгорания. Если не проводить постоянную чистку фильтрующего элемента, то есть вероятность того, что мусор попадет в блок цилиндров. Это станет причиной быстрого износа или даже заклинивания устройства.
  5. В качестве стартера представлена специальная конструкция, которая приводится в действие за счет веревки с ручкой. Если сильно потянут за веревку, то в движение приводится маховик.
  6. Основной рабочий механизм представлен шиной с застежкой. Она предназначена для направления цепи и ее фиксации.
  7. Классическая цепь состоит из трех зубьев: ведущие, режущие, соединительные. Крепление режущей кромки проводится при помощи заклепок.

Довольно распространенной ситуацией можно назвать случай, когда приходится долго тянуть за ручку. Она связана с тем, что карбюратор проводит неправильное смешивание топлива с воздухом. В большинстве случаев достаточно провести настройку устройства в соответствии с особенностями эксплуатации. Бензопила не прослужит долго в случае, если не обеспечивать соответствующее обслуживание.

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.

Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.

Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.

Снимите цепной элемент с ведущей звездочки.

Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.

Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины.

Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь.

После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной
Только после этого можно надеть крышку и слегка прикрутить гайки

Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.

Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.

Как Цепь Цепи на Stihl Chainsaw

Если пила в руках Стиля (спокойствие), не испугайтесь и не нервничайте, тк. получил один из самых надежных и высококачественных вариантов, собранных из компонентов, созданных одним производителем на собственных мощностях.

Прежде чем вы сможете затянуть цепь на бензопиле или проверить натяжение, всегда надевайте защитные перчатки или перчатки. Это не только защитит ваши руки от порезов острыми зубами, но и сохранит их чистоту, потому что моторное масло трудно мыть и мыть.

Читайте так же

Во-первых, проверяется натяжение цепи Stihl. Если цепь провисает (видимая часть внутренних зубов), то ее необходимо затянуть. В расслабленном состоянии он повредит полотно шины и заставит пилу стать непригодной для использования. Если цепь остается неподвижной, когда тормоз отпускается, то он затягивается, соответственно, его необходимо ослабить.

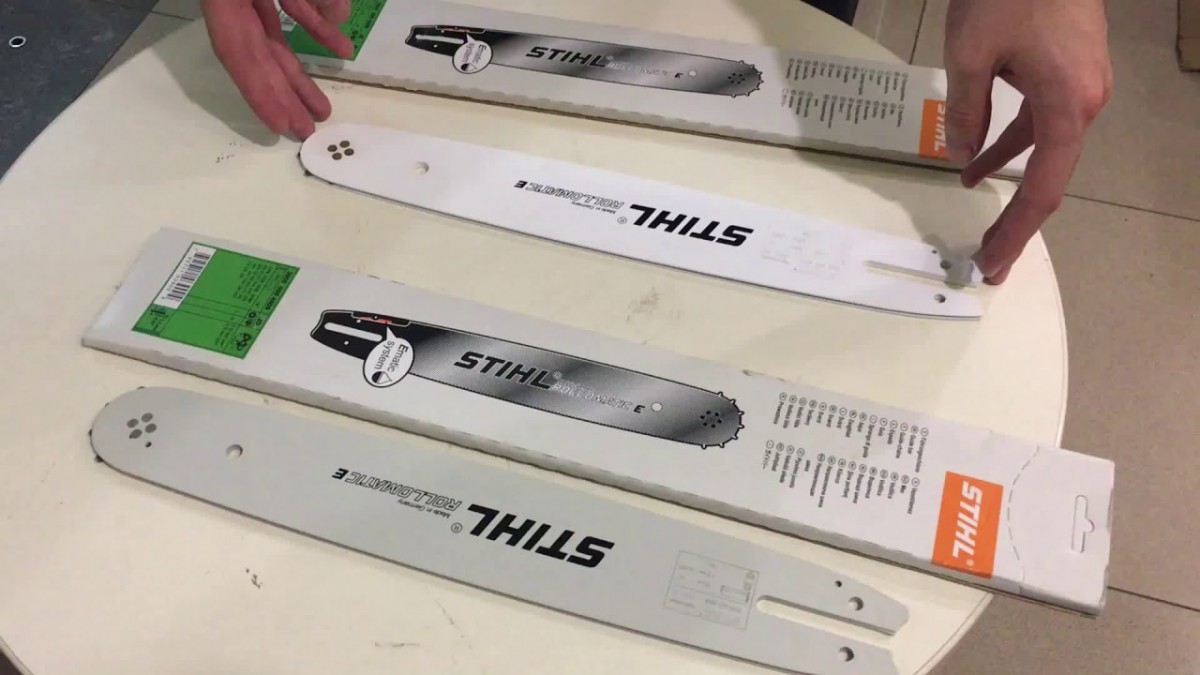

Как подобрать шину

Выбор шины — ответственное мероприятие, от результата которого зависит работа всего устройства. Установка неподходящего элемента не только приводит к выходу из строя других деталей, но и небезопасна для оператора. Для того чтобы грамотно подобрать комплектующую, потребуются данные длины, размера, формы и параметры хвостовика.

Бензопила – один из самых необходимых и имеющихся практически у любого радивого хозяина инструмент: без нее не обойдется ни дачник, ни владелец частного дома. Заготовка дров, обрезка деревьев и кустарников, строительство или ремонт беседок, скамеечек, веранд и т.д. – бензопила всегда первая помощница в таких бытовых хлопотах. Не обойдутся без нее и профессиональные мастера на серьезных строительных площадках и лесоповалах.

Проблемы с шиной

Когда проблемы с автобусом почти всегда напряжение клинкера ослаблено
. Обычно эта проблема возникает в момент крепления шины.

Это пространство расположено в канавке между внешней пластиной, которая расположена на корпусе цепной гарнитуры и внутренней пластине, расположенной на корпусе двигателя. Корпус с шиной закреплен болтом. Это крепление называется «узлом двигателя». Приводная звездочка и опоры шины защищены специальными крышками.

Если стопорные болты ослаблены, шина начинает двигаться или вибрировать. Если шина исправна, то быть нормальным. После растяжки она проведет минимум пять рабочих дней без брекетов. Поэтому необходимо затянуть болты, которые надежно удерживают шину.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

Чем опасна покупка дешевых китайских шин

В материалы было сказано, что шина является одной из важнейших деталей инструмента. Если эта деталь выходит из строя, то пользоваться инструментом крайне опасно. В любой момент цепь может соскочить с направляющей, и спровоцировать серьезные последствия. Другое дело, когда была куплена только что новая шина, и установлена на инструмент. Недостаток ее в том, что она была приобретена не в фирменном магазине, а на рынке под неизвестным брендом и очень низкой цене. Найти дешевую шину на бензопилу сегодня не трудно, но стоит ли покупать такую гарнитуру? Конечно же нет, и вот к чему это может привести.

  1. Первым делом не оригинальная продукция очень быстро изнашивается, что влечет к необходимости частой ее замены
  2. Одновременно с направляющей изнашивается цепь, которая также подлежит замене
  3. В процессе эксплуатации поддельной направляющей часто наблюдается такое явление, как износ одной боковой части, что в итоге приводит к невозможности произвести ровный или прямой распил
  4. Нарушение целостности детали — это самый сложный и опасный случай, так как при переламывании шины произойдет разрыв цепи, вращающейся на скорости свыше 10 000 оборотов в минуту

Именно поэтому производители рекомендуют не экономить на покупке пильной гарнитуры для бензопилы, и покупать только фирменные и качественные шины и цепи у проверенных продавцов. Ведь от качества этих деталей зависит жизнь человека.

Это интересно! Работы с бензопилой следует проводить исключительно в специальном защитном обмундировании.

Почему греется

В некоторых случаях при работе, можно заметить, что шина чрезмерно греется, причин этому явлению две. Первая, это заводской брак. В таких деталях установлены не качественные подшипники, которые и нагревают ее при работе. Бракованная деталь будет греться и сделать с этим ничего нельзя, только замена но новую.

Вторая причина, это опять же не достаточное количество смазки, либо полное её отсутствие. При появлении таких признаков перегрева, как оплавление краски на кончике шины и его сильное дымление, стоит прекратить эксплуатацию инструмента и обратится в сервисный центр.

Выбор шины для бензопилы во многом зависит от характеристик самой бензопилы. Выбирать стоит только рекомендованные производителем комплектующие, учитывая при этом шаг ведущей звездочки, ширину паза для цепи и форму, и размер хвостовика. Залогом долговременной службы пильной гарнитуры бензопилы является бесперебойная подача достаточного количества смазки соответствующей марки. Чрезмерный износ шины и цепи, а также их нагрев, это признак неправильной работы системы смазки пильной цепи. Мы осветили основные моменты выбора, помните их и учитывайте при покупке, и тогда Вы точно купите то, что Вам действительно нужно.

Источник

Выбор

Производители бензопил, для каждой конкретной модели рекомендуют применять пильную шину определенного размера и технических параметров. Для правильного выбора, стоит учитывать эти параметры и тогда проблем не возникнет.

Основные параметры

Во время выбора учитывайте основные пять параметров, это:

  1. Длина.
  2. Ширина направляющего паза.
  3. Шаг звездочки шины.
  4. Количество звеньев цепи, предназначенной для неё.
  5. Тип хвостовика и модели бензопил на которые допустимо её устанавливать.

В зависимости от мощности бензопилы на нее допустимо устанавливать гарнитуру разной длины, что позволяет регулировать производительность и нагрузку на пилу. Длину производители могут указывать как в сантиметрах, так и в дюймах и, как правило, это не вся длина шины, а только характеристика протяженности её рабочей части. Правильный выбор шины для бензопилы должен начинаться с изучения инструкции к бензопиле и выяснения допустимой длины для конкретной модели. Например, для бензопилы Штиль MS 180, рекомендованные длины – 14 или 15 дюймов.

Ширина направляющего паза, как и шаг звездочки на шине, должны соответствовать аналогичным параметрам пильной цепи, иначе установка цепи на шину будет не возможна. Ширина паза для бытовых моделей бензопил составляет 1.1 и 1.3мм для профессиональных моделей 1.5. Наиболее распространенные размеры шага звездочки, это 0,325 и 3/8 дюйма.

В зависимости от вида хвостовика, шину можно устанавливать только на определенные бензопилы. Это обусловлено тем, что отверстие для смазки цепи на шинах, предназначенных для определенных брендов бензопил, может располагаться в разных местах. Например, шину от бензопилы марки Штиль невозможно установить на Хускварну и наоборот, обязательно учтите это при выборе.

Качественное видео описание процесса выбора можно посмотреть ниже. В этом видео специалист отдела продаж бензоинструмента, рассказывает об основных характеристиках пильной гарнитуры её видах и размерах.

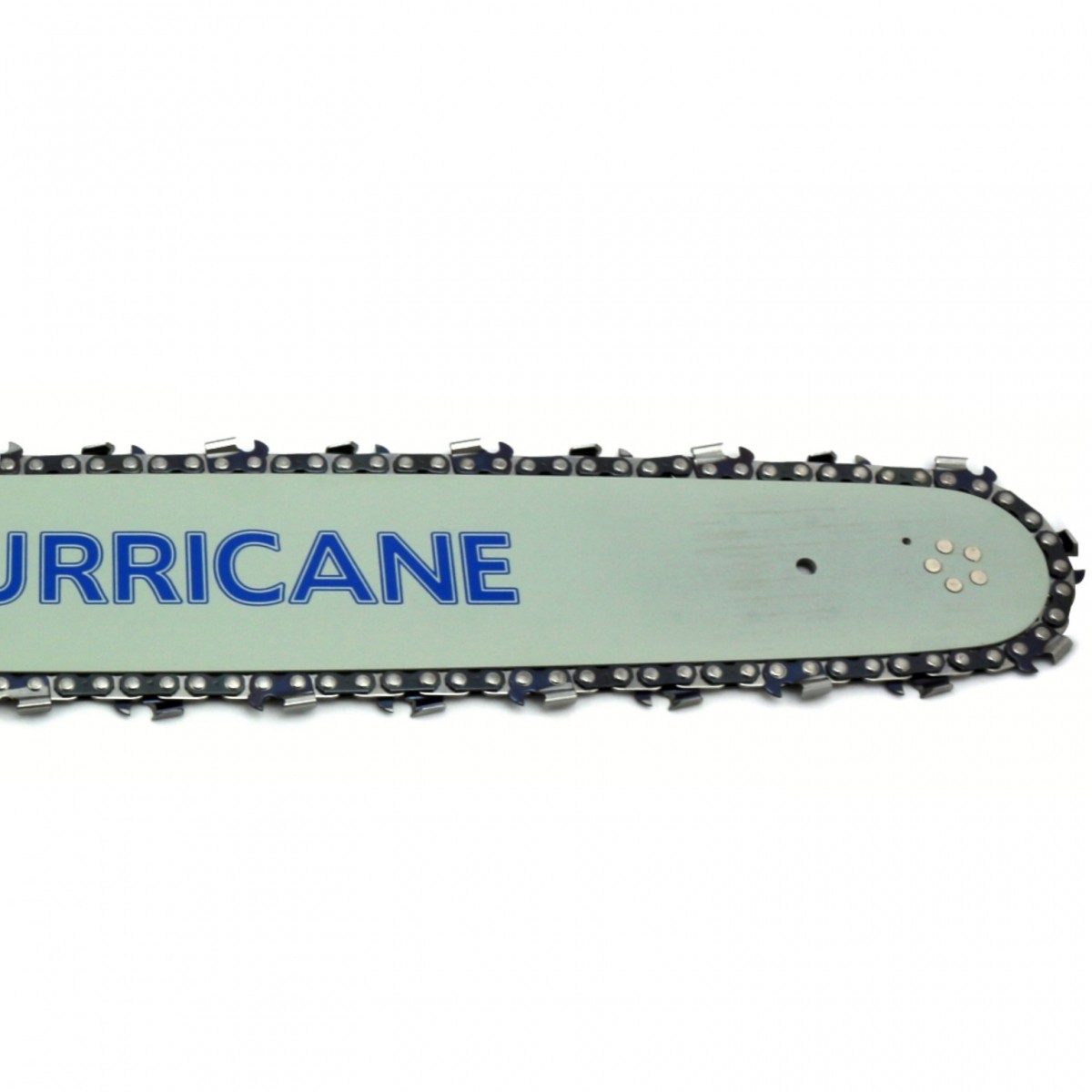

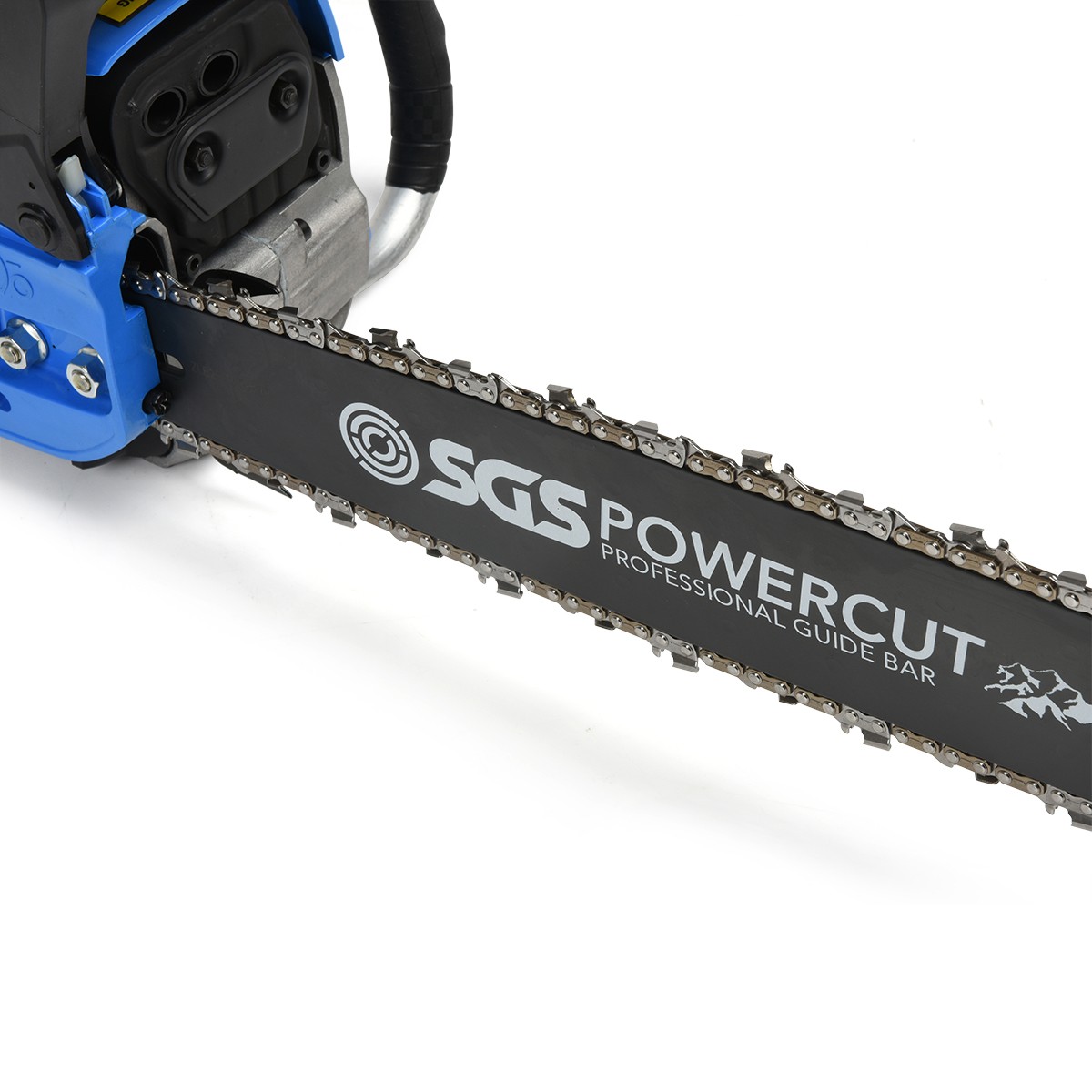

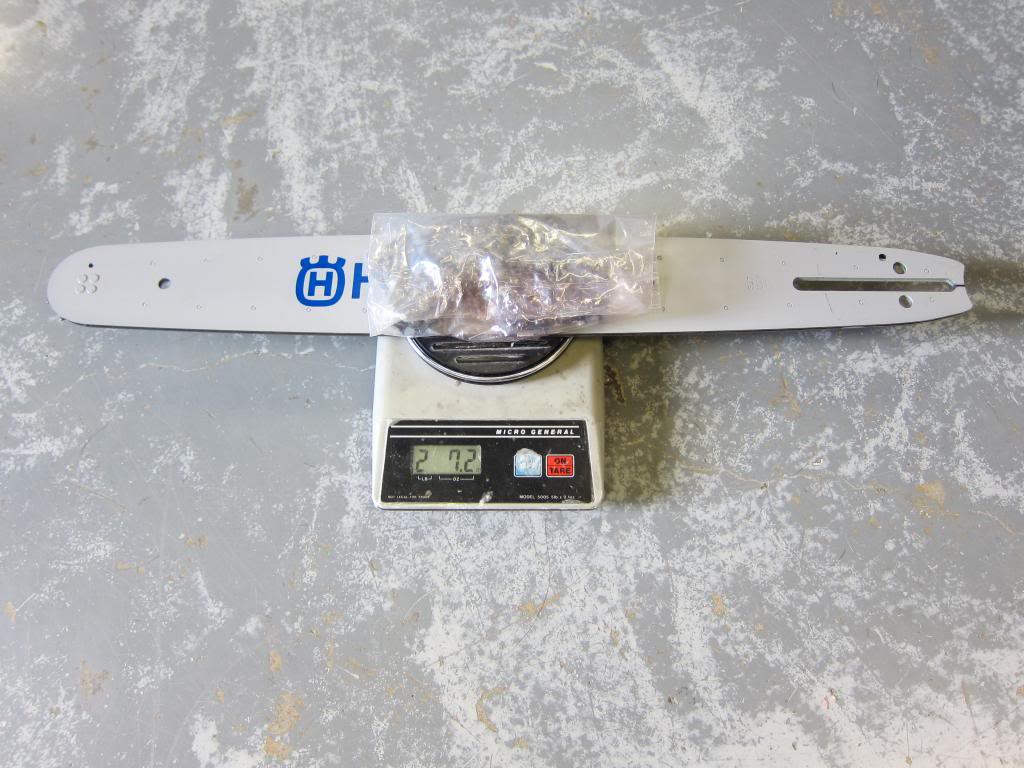

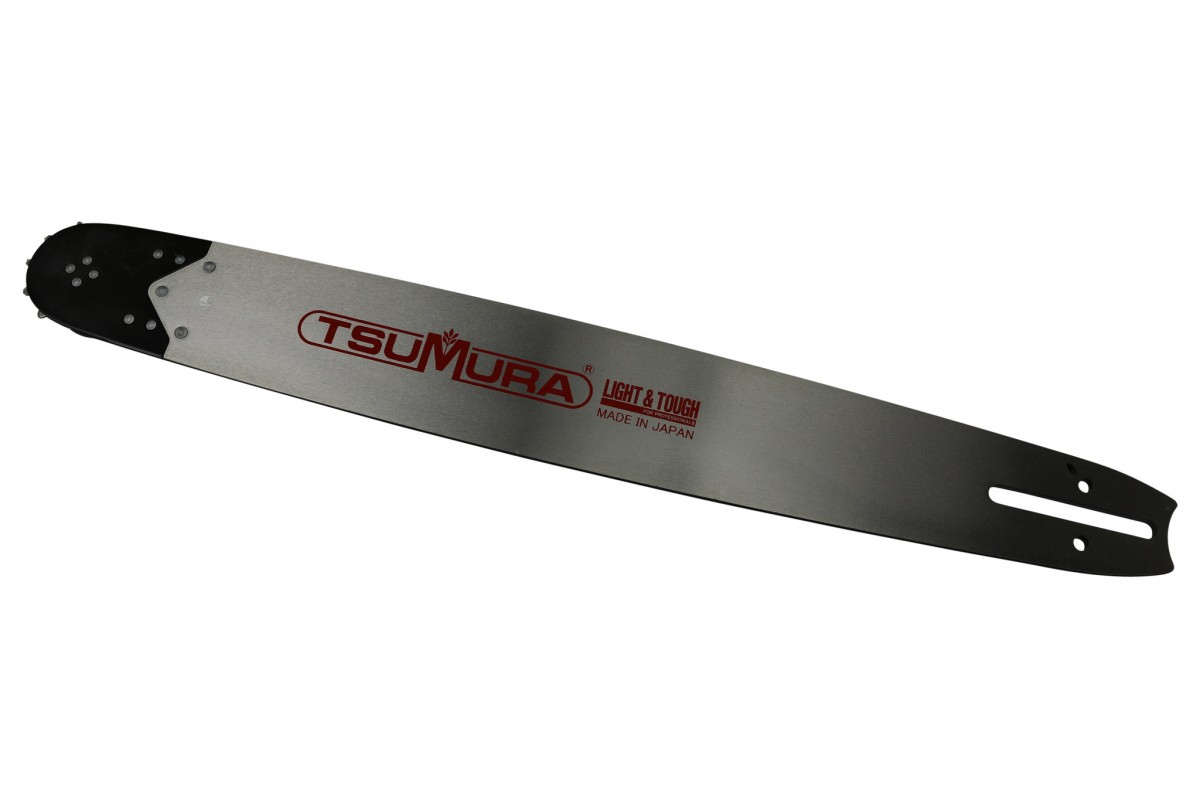

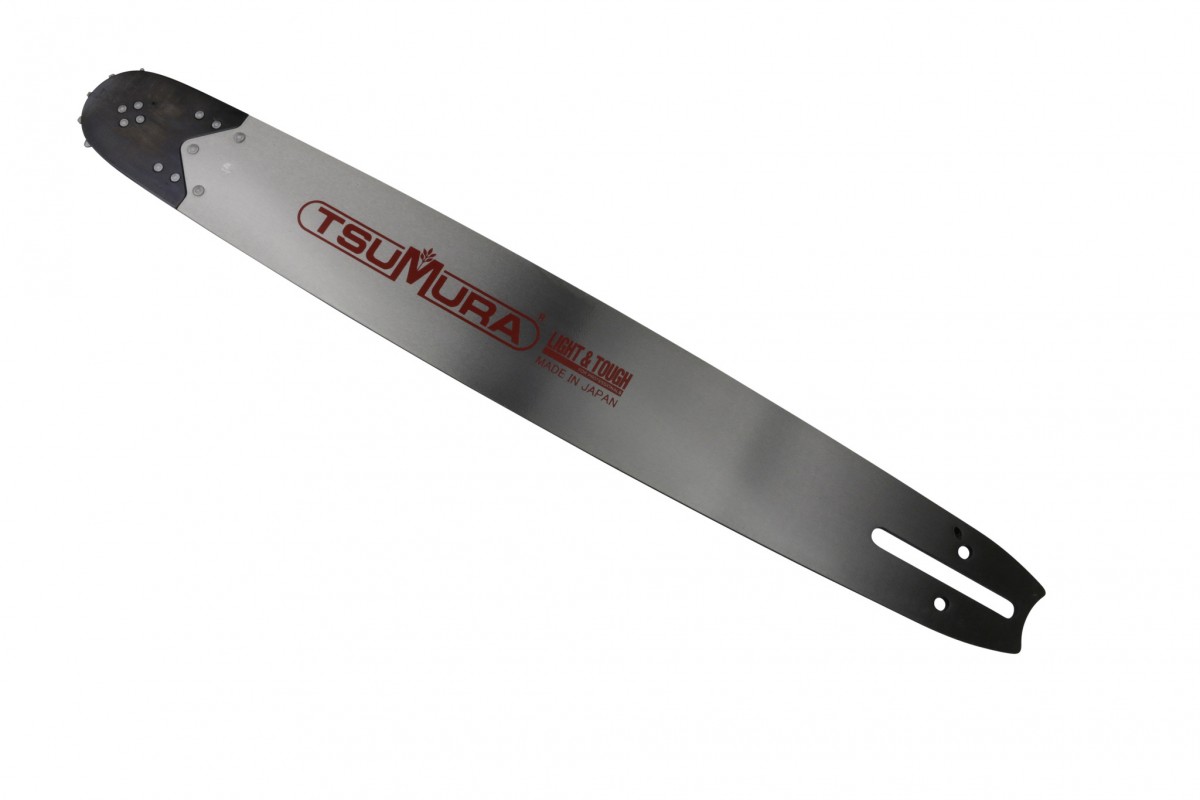

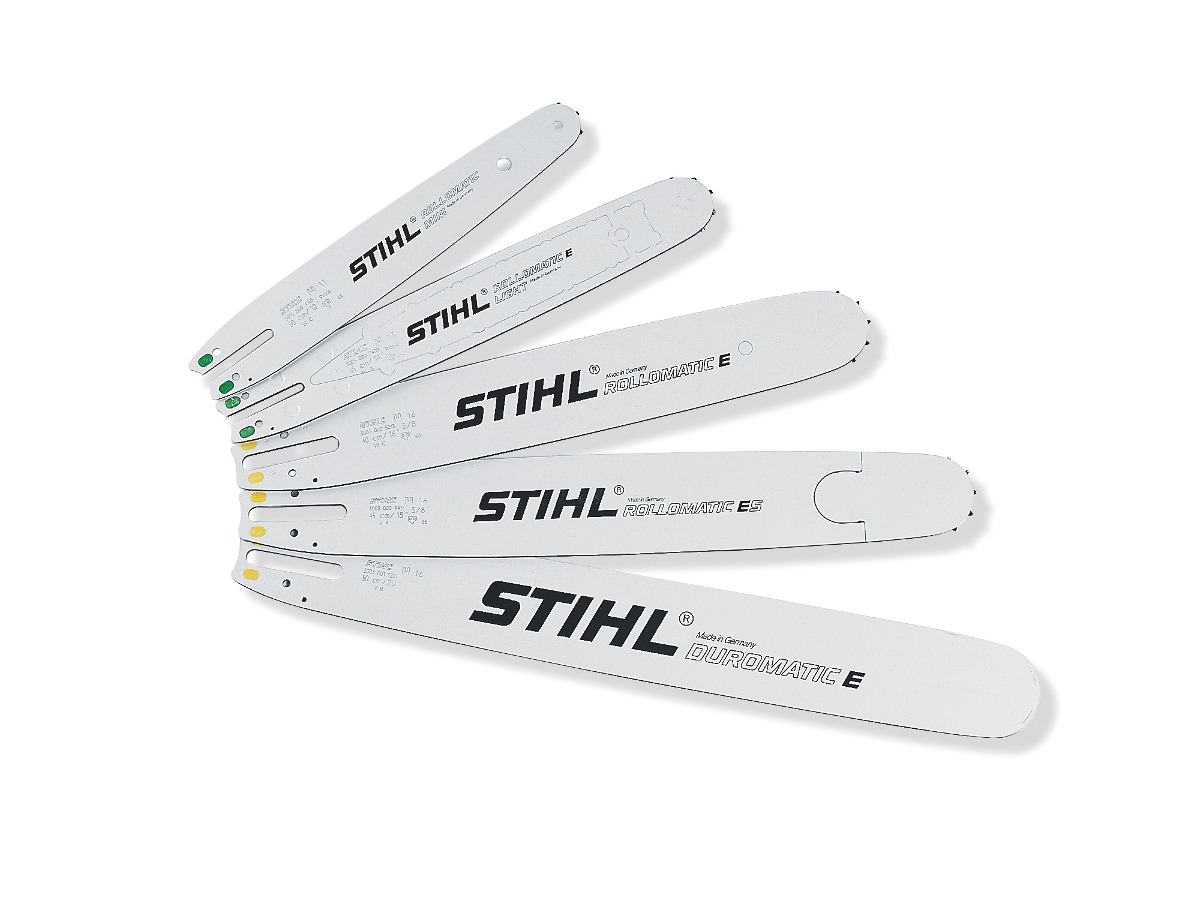

Фото шин для цепной бензопилы

Как связать цепь на бензопиле

Первое, что вам нужно изучить у нового мастера бензопилы после изучения техники безопасности работы с мощным инструментом. это его настройка. Следующее, что делается после ознакомления с инструкцией. это проверка работы, и если пила работает неправильно, то вероятной причиной этого является неправильное натяжение цепи. Поэтому сразу возникает вопрос. как тянуть цепь на бензопилу?

Обычно производители указывают в инструкциях на бензопилу, как это сделать, но если по какой-то причине она потеряна или устройство получило без нее, например, путем наследования, то текст ниже поможет найти правильный ответ.

Особенности устройства бензопилы

Основной частью бензиновой пилы является двигатель
. В большинстве современных устройств двигатель одноцилиндровый. Охлаждение воздушное, поршневая система двухтактная.

Масло в таких типах двигателей добавляют прямо в бензин, а все из-за того, что топливо постоянно промывает картер. Соотношение масло-бензин варьируется от 1:20 до 1:50 в зависимости от производителя бензопилы.

Воздушный фильтр на бензиновых пилах играет не менее важную роль. Он нуждается в регулярной чистке
. Если допускать сильное загрязнение фильтра, то пыль из него будет попадать прямо в поршневую систему, что приведет к поломке двигателя.

Если фильтр забит, пила теряет обороты, и двигатель начинает перегреваться, а это может привести к подгоранию колец поршня.

Знаете ли вы?
Началом производства бензиновых пил считают конец 1920-х годов. Выпускались первые бензопилы компанией Stihl.


Стартер на бензиновых пилах представляет собой веревку с рукояткой, дернув за которую вы приводите в действие мотор. Когда вы дергаете за веревку, зубья цепляют храповик, маховик начинает раскручиваться.

Многие жалуются на то, что для зажигания двигателя приходится долго дергать за веревку. Это зависит от того, правильно ли выставлен карбюратор. Если карбюратор выдает правильную смесь масло-бензин, то проблем возникать не должно.

Основной рабочий механизм
– шина с цепком.

Цепок состоит из трех типов зубьев: ведущие, режущие и соединительные. Они соединены заклепками. Режущие зубья расположены по двум сторонам: направо и налево.

Цепки разделяют на два типа: высокопрофильные и низкопрофильные. К первому типу относятся цепки, у которых зубья располагаются с большим зазором, ко второму – с меньшим зазором. Также цепи могут различаться по толщине хвостовика и длине звена.

Цепок бензопилы крепится к шине, которая его направляет в правильную сторону. Торец шины имеет специфический желоб, который удерживает звенья и дает возможность цепи вращаться. Спереди у шины расположена ведомая звездочка. Цепок вместе с шиной называют гарнитурой, так как они являются съемными частями бензопилы.

Важно!
Если карбюратор отрегулирован неправильно, то при запуске мотора пилы придется долго дергать за веревку стартера.

Бензиновая пила имеет автоматическую систему смазки цепи. Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается.

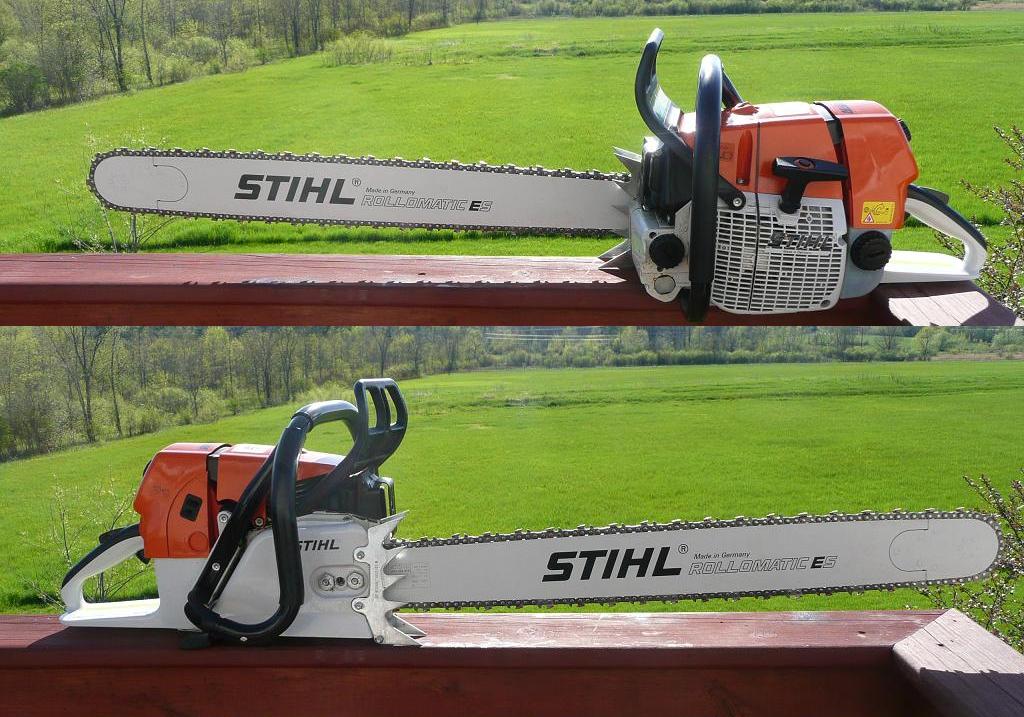

Длина шины. Обращаем внимание!

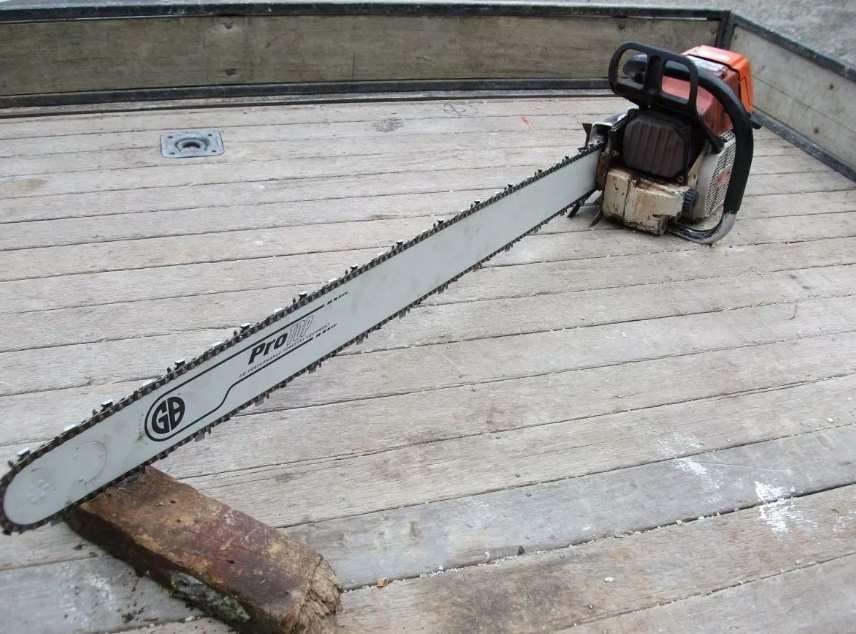

То, что не в последнюю очередь кидается в глаза при выборе бензопил – размеры шин: именно от них зависит, насколько крупного размера бревна можно будет распилить.

Длина шины бензопилы является одним из важнейших параметров, влияющих на удобство, скорость и безопасность работ.
Эта характеристика должна быть согласована с рабочей мощностью двигателя бензопилы, именно поэтому любой серьезный производитель в техническом паспорте своей продукции указывает рекомендуемый параметр длины шины.

Чем чревато непродуманное использование слишком длинных или слишком коротких шин? Следует начать с того, что превышать рекомендуемый производителем бензопилы размер шины нельзя категорически. Меньший размер допускается в разумных пределах, но также не рекомендуется: бытует мнение, что короткая цепь обеспечивает меньшую нагрузку на инструмент, но следует помнить, что это наносит серьезный вред пильной гарнитуре. Допустимый диапазон отклонения должен быть обязательно указан производителем в технической документации, прилагаемой к пиле.

Длинные шины бензопил дают большее удобство при работе со значительным по объему материалом, например, для выполнения глубокого пропила в толстом бревне. Однако использование длинной шины в паре с маломощным агрегатом даст одно разочарование: мощности двигателя не будет хватать на вращение коленвала, а, значит, быстрая распиловка будет просто невозможна. Процесс пиления будет проходить медленно, расход бензина будет увеличен, мотор моментально износится.

Меньшая длина шины при правильно подобранной мощности инструмента обеспечит высокую скорость распиловки и будет оптимальна для использования в работах с небольшими деревьями или досками.

Длину пильной шины, как правило, обозначают в дюймах и зарубежные, и отечественные производители. Шины маркируются с шагом в 2 дюйма. Ниже приведен эквивалент в привычной россиянину метрической системе длин:

10″ = 25 см;

12″ = 30 см;

14″ = 35 см;

16″ = 40 см;

18″ = 45 см.

Как распутать цепь бензопилы

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться. Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца.

Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался. Рано или поздно цепь распутается в ее естественное положение.

Существует еще один способ – можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно.

Замена шины бензопилы и элементов её крепления

Замена элементов крепления и шины бензопилы необходима при:

  1. Критическом износе посадочного паза или элементов хвостовика.
  2. Повреждениях кожуха.
  3. Нарушении фиксации болтов крепления.
  4. Повреждении или деформации тела шины.
  5. Истирания или поломки зубьев ведущей и ведомой звёздочки.
  6. Повреждении канавок для подачи смазки на цепь.
  7. Износе натяжителя цепи.
  8. Износе посадочного паза и фиксатора шины.

Поэтому-то пильная шина и элементы крепления и являются расходными деталями – для их замены нужен всего один универсальный ключ, поставляемый в комплекте с инструментом. Ну и, конечно же, знание алгоритма разборки, сборки и регулировки механизма.

Для разборки крепления шины следует:

  • поставить двигатель вертикально и, открутив соответствующие гайки, снять крышку ведущей звёздочки;
  • приподнять шину за передний конец и повернуть зажимной винт цепи, высвобождая её из канавки шины;
  • оттянуть цепь снизу и, поворачивая зажимной винт, высвободить её из канавки;
  • снять цепь с ведущей звёздочки и вытащить её из под кожуха, после чего отложить в сторону;
  • при наличии повреждений или следов износа кожух и прокладки крепления следует заменить;
  • снять подлежащую ремонту или замене шину цепи с пазового крепления.

Последовательность действий при снятии шины бензопилы на фото

После этого цепь нужно одеть на новую шину и установить последнюю в устанавливаемую её в паз. Далее гарнитура приводится в зацепление с ведущей звёздочкой и закрывается крышкой. Непосредственно перед началом работы не не забудьте проверить отсутствие провисания цепи и качество её натяжки.

Если крепление новой шины и монтаж гарнитуры выполнен правильно, бензопила снова готова к работе. Кстати, в этом на всякий случай следует убедиться, распилив несколько тонких веток.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

Контроль за натяжением гусеницы на пиле

Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи. Звук, появляющийся в момент удара, может быть глухим и коротким.

Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки. Цепь проворачивают по направлению ее вращения при работе.

Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки. В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение.

Читайте:

Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала.

Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет 390 мм, вес режущего оборудования – 9,4 кг.

Для продления срока использования цепи натяжение производят только при благоприятных погодных условиях.

Смазывать гусеничные звенья можно лишь чистым маслом, предохраняя их от попадания в цепь земли и грязи.

При длительной нагрузке на электропилу следует пользоваться двумя цепями, чередуя их работу.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

Вывод

Сейчас в продаже существует множество моделей цепей для бензопил. Для начала нужно знать какой типоразмер подходит именно на вашу бензопилу и не ошибиться в покупке. Вторым этапом нужно правильно установить ее на бензопилу. Это несколько трудоемкий процесс, но если знать, как самостоятельно одеть и настроить цепь на пильную шину, то у радивого хозяина проблем быть не должно. Мы постарались подробно описать процесс установки пильного полотна на бензопилу.

Надеемся, после прочтения этой статьи у вас все получится с первого раза. Но чтобы свести к минимуму появления проблем с бензопилой и цепью в будущем не забудьте 3 основных правила:

  1. Если цепь износилась и провисла – замените ее на новую;
  2. Если при распиловке появляется вибрация и рез плохой – следите за натяжением цепи на бензопиле;
  3. Никогда не пользуйтесь дефектными или отремонтированными сомнительными специалистами пильными полотнами, здоровье ваше и тех, кто находится рядом гораздо важнее небольшой экономии средств на покупке новой и надежной цепи.
