Можно ли резать провода под напряжением

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

Никогда ранее не влазил в недра авто, а тут все же возникла такая необходимость.

Хочу спросить бывалых и опытных совета в вопросе правильной «врезки» в проводку. Каким образом это делать надежно и надолго?

В голову приходит три основных способа:

— скрутка — пайка — используя ответвители OB-T

Еси скрутка — то каким способом? Интересует врезка в середину провода для ответвления.

Пайку вроде как не рекомендуют по какой то причине — толкового объяснения не слышал — «нельзя, и все!»

Для использования OB-T желательно знать на сколько квадратов расчитан проводник-донор. Кстати какая «квадратура» в автомобильной проводке? Там вроде все провода разные по «толщине»

И не порежут ли OB-T проводники провода-донора?

Я при врезке в провода для осуществления подсветки кнопок стеклоподъемников пассажиров в Тойота Камри XV30 делал так:

1 Зачищал в нужном месте изоляцию и делал в проводниках окошко

2 В присоединяемом проводнике делал пару усиков

3 Вставлял один усик в окошко

4 Начинал обматывать эти усики в разные стороны на проводе-доноре

5 Делал таким образом несколько витков

6 Потом закручивал вокруг «ножки» присоединяемого провода.

7 Затем заматывал изолентой.

Нормально и правильно ли так делать?

Можно ли просто «обмотать» проводники вокруг проводника-донора? По мне так проще место контакта пропаять — но все кого спрашивал крайне не рекомендуют без разъяснений.

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Соединение клеммником

Развитием болтового соединения является клеммное. Клеммники бывают двух видов — с прижимной прямоугольной шайбой и с круглой. При использовании клемника с прижимной шайбой изоляция снимается на длину, равную половине ширины клеммника. Болт отпускается, провод подсовывается под шайбу и болт опять зажимается. С одной стороны можно подключать только два провода, желательно одинакового сечения и только гибкие или только одножильные.

Подключение к клеммнику с круглой шайбой не отличается от использования болтового соединения.

Соединение проводов получается надёжное, но громоздкое. При содинении проводов сечением больше 16 мм² соединение ненадёжное или же необходимо использование наконечников.

Изоляция проводов электрических приборов

Существует несколько способов заизолировать провод в электрических приборах.

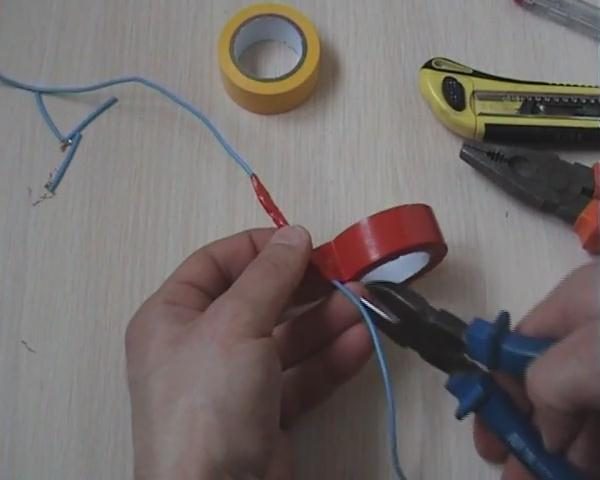

Изоляция проводов изолентой

Прежде всего, необходимо основательно скрутить все провода между собой. Если провод имеет большое количество жил, предпочтительнее их просто спаять.

Далее берется изолирующий материал и осторожно обматывается весь кабель

Важно, чтобы в конечном итоге вышло два слоя. Нельзя допускать, чтобы даже самая малая часть провода осталась не заизолированной, это неизбежно приведет к замыканию

Изоляция проводов термоусадкой

Термоусадка для проводов

Таким способом изолировать провода проще простого

Но важно надеть трубку в тот момент, когда все провода между собой уже будут надежно соединены. Предпочтительнее всего использовать для изоляции медных жил

После того как все жилы были соединены, на провод надевается колпачок, который нужно прогреть. Лучше всего для усадки использовать строительный фен, но если его нет, можно обойтись и обыкновенной зажигалкой. При этом термоусадка должна полностью стянуться на проводе, поскольку сопротивление изоляционного слоя провода приведет к аварии.

Источник



Как не попасть в провод во время сверления стены и потолка

Часто у человека возникает надобность сделать отверстие в стену, это необходимо для того, чтобы повесить картину, установить люстру и выполнить монтаж натяжного потолка. Однако во время сверления некоторые люди умудряются повредить электрическую проводку. На самом деле если ее зацепить, то можно получить большой разряд тока, который может привести к смерти или произойдет замыкание. В лучшем случае просто погаснет свет, так как, сработает автоматический выключатель. Поэтому в этой статье мы решили рассказать, как не попасть в провод во время сверления стены и потолка в доме.

Как не попасть в провод во время сверления стены и потолка

Чтобы немного упорядочить информацию мы решили рассказать изначально, как не попасть в провод в стене, а затем в потолок. Сразу отметим, что избежать попадания довольно сложно, на нашем сайте собрано множество схожих статей, на которые мы и будем ссылаться в этой записи.

Как не попасть в провод в стене

В первую очередь мы рекомендуем смотреть на свою логику и общепринятые правила. Также читайте нашу статью: как найти провод в стене, здесь вы найдете более детальную информацию. А теперь мы расскажем основное правило: кабельная проводка проходит под потолком на расстоянии 15 сантиметров от него, далее она спускается к розеткам. Нужно просто избегать этих мест, тогда никаких проблем у вас не возникнет. Посмотрите, как это выгладит на фото:

Также нужно найти распределительную коробку, которая также может доставить массу дискомфорта. Как правило, она находится в пустоте, поэтому обнаружить ее не составит особого труда. А так следуйте общепринятым правилам размещения проводов и кабелей в квартире.

Чтобы перестраховаться, можно использовать детектор скрытой проводки, однако он есть далеко не у всех. Покупать его мы не рекомендуем без особой надобности, сейчас можно сделать металлоискатель своими руками, который и позволит вам найти проводку в стене, дабы сделать нормальное отверстие.

Как не попасть в провода на потолке

Найти провод на потолке гораздо проще, ведь здесь нужно только установить люстры или светильники. Сейчас можно выделить несколько правил, которые и позволят вам избежать всех возможных проблем:

1. Перед тем как сверлить потолок рекомендуется немного расковырять место, где вы будете делать сверление. Здесь страшного ничего нет, ведь после на это место будет установлена люстра, которая и скроет все возможные дефекты.
2. Если у вас монолитное перекрытие, то проводка к ней идет вертикально. Поэтому отступайте от возможных проводов и делайте отверстие там.
3. Если вам нужно найти провод на потолке в частном доме, то чего всего вы сможете его увидеть под штукатуркой, которая выделяется.
4. Некоторые провода перегреваются и оставляются черные следы. Если вы такие найдете, значит провод лежит в этом месте, поэтому можете без особых рисков для себя делать отверстия.

Обратите внимание, во время сверления лучше отключать свет, а затем включаем автомат и проверяем, не сработает ли ничего. Чтобы подключить перфоратор можно использовать длинные розетки и электричество от соседа

Если вы живете в частном доме, то можно завести свет с сарая или гаража.

Также смотрите видео: как найти провод в стене во время сверления.Интересная статья по теме: что делать, если соседи воруют электричество.

vse-elektrichestvo.ru

Как соединить провода под напряжением?

Подчас возникают такие ситуации, когда требуется соединить провода, находящиеся под напряжением. Делается это достаточно просто, однако всегда нужно соблюдать технику безопасности при работе в таких неблагоприятных условиях.

Как соединить провода в стене

Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.

Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.

Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.

После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.

Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.

При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.

Как соединить провода в щитке

В щитке так же достаточно часто необходимо соединять провода между собой. Делать это зачастую так же необходимо без отключения электропитания. На самом деле и в этом процессе нет ничего сложного. Для начала стоит обзавестись следующими инструментами и материала:

• — резиновые перчатки;
• — отвертка с заизолированной ручкой;
• — клеммник.

Все это должно быть под рукой.

Теперь можно приступать непосредственно к соединению. Один конец провода нужно вставить с одной стороны клеммника. Его нужно прикрутить посредством ботового соединения.

С другой стороны к нему присоединяется другой провод, который так же затягивается посредством болта, расположенного на клеммнике. Вся работа занимает считанные минуты.

После этого клеммник можно дополнительно заизолировать, чтобы никто не коснулся оголенных проводов руками. На этом работу можно считать законченной. Теперь каждый может произвести соединение проводов в щитке без дополнительной помощи.

Как соединить провода электропроводки

Соединять провода электропроводки можно несколькими способами.

Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.

Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.

После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.

Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.

Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.

Как соединить провода на люстре? http://euroelectrica.ru/kak-soedinit-provoda-na-lyustre/.

Интересное по теме: Как правильно соединять электрические провода?

Советы в статье «Как соединить провода?» здесь.

Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.

К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.

Особенности строения электрических проводов

Электропровода изготавливают в двух вариантах:

• одножильные – имеют единственную жилу, заключенную в изоляцию;
• многожильные представляют собой скрученные жилы, заключенные в общей изоляции.

У одножильных проводов сечение формируется только за счет одной жилы. Площадь сечения – это характеристика в квадратных миллиметрах, которая используется при выборе в зависимости от величины тока. В многожильных проводах площадь сечения задается общей совокупностью всех имеющихся сечений жил. Для эластичности часто внутрь добавляется капроновая нить – это небольшое дополнение улучшает эксплуатационные свойства кабеля.

Изоляция бывает одинарная или двойная. Ее изготовляют из различных изоляционных материалов:

• пластические массы – полимерные материалы на базе органических соединений, чаще используются термопластмассы – размягчающиеся при нагревании. Они могут смешиваться друг с другом, соединяясь в единое целое. Эти пластики, поддерживают горение, выделяя при этом разные токсические газы;
• пластмассы, твердеющие при нагревании, получили название термореактивных. Из них изготавливают изоляцию только для особого применения, когда к ней предъявляют повышенные требования;
• разные виды естественного или искусственного каучука (резины), твердеющие при нагревании, а также поддерживающие горение;
• изоляция на тканевой основе, некоторые виды ткани выдерживают довольно высокий нагрев (до 400 °С), сохраняя изоляционные свойства;
• экранирующая оплетка, служащая для защиты проводов от электромагнитных воздействий, она не изолирует, но создает дополнительную механическую защиту от повреждений;
• «бронирующая» оплетка используется для защиты кабелей от повреждений.

В зависимости от вида используемой изоляции ее снимаем с использованием разных инструментов.

Типы кабелерезов – ручной и гидравлический привод

А что такое кусачки для кабеля? Этот инструмент также известен, как кабельный резак. Благодаря его устройству, можно производить резку самых популярных видов кабеля: медного, с сечением 3х400 мм и ниже, или алюминиевого, имеющего сечение 200 мм и тоньше. Если говорить о том, какими способами они приводятся в действие, есть такие варианты. Можно упомянуть механический кабелерез секторный, где работа производится чаще руками. У них есть ручной привод, в котором присутствует храповый механизм привода режущего секторного элемента, который позволяет при небольшом усилии разрезать кабели достаточно большого диаметра.

Не менее популярной разновидностью является кабелерез гидравлический (ручного и машинного типа): в них усилия передаются на часть, подвергающуюся резке, при помощи гидравлического привода. Среди этого вида можно выделить электрогидравлические, в которых может быть привод для управления как руками, так и ногами. Эти резаки на гидравлике, подключенные к электрической сети, специально были созданы для того, чтобы работать быстро и удобно. При этом они могут работать не только от электричества, но и от батарей аккумулятора.

Кроме перекусывания проводов такие резаки также применяются для подрезки жил кабелей. К ним можно отнести такие марки: LK125 (работа с сечением до 125 мм²); LK250 (сечение уже вдвое больше – до 250 мм²); LK500 (самый большой размер – сечение до 500 мм²). Секторные ножницы также используются, когда есть необходимость отрезать кусок кабеля (возможен вариант с медью и алюминием) или подрезать жилы, уже до 32 мм². Сюда же отнесем и секторные ножницы кабельные, предназначенные для резки сечения от 50 до 70 мм² в бронированном кабеле.

Начало работ под напряжением

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.

Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

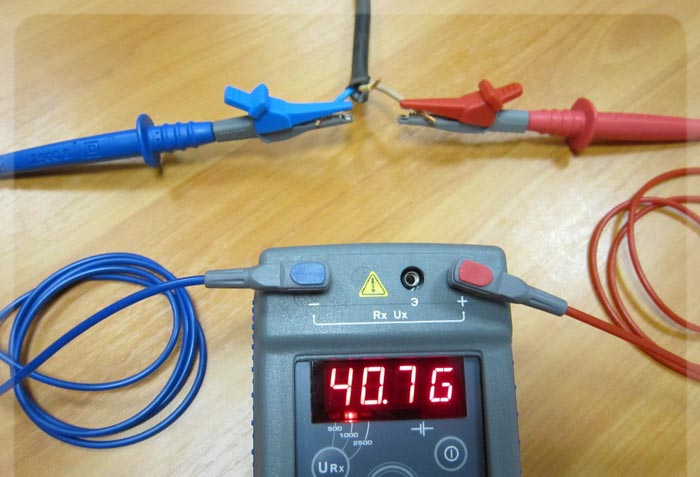

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами. СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

5 простых правил

Если необходимо соединить между собой два конца кабеля СИП, пребывающих под напряжением, монтажные работы проводят исключительно в сухую погоду. Сырость, влага и осадки могут привести к удару электрическим током. Даже при соблюдении всех правил безопасности, выполнение работ во время дождя категорически запрещено. Также, стоит отказаться от соединения проводки при недостаточном освещении или ночью.

Рабочая одежда должна соответствовать правилам безопасности. Какой бы жаркой погода не была, руки и ноги должны быть полностью сокрыты тканью. Наиболее безопасным считается применение специальных костюмов с повышенной термозащитой.

Многие люди, в том числе и имеющие образование электромонтера, используют особую комбинацию под названием «орех». Этот тип соединения запрещено использовать с проводом СИП, который размещен на фронтоне жилого дома. В этом случае применяются специальные монтажные зажимы.

Если есть возможность, необходимо отключить подачу электропитания. Если обрыв произошел после установленного автомата, выключить напряжение не составит труда. В этом случае с кабеля снимается нагрузка, а оборудование работает на холостом ходу или вовсе отключена.

Для проведения монтажных работ используют специальные технологические карты. Обязательно наличие у работника средств защиты – прорезиненные перчатки, указатели напряжения, заизолированные инструмент с резиновыми ручками, специальная обувь, защитные каски.

Как подключиться к СИП, находящемуся под напряжением?

Есть первое Правило, подключение к проводу СИП, как на столбе, так и на фасаде дома, должно выполняться исключительно квалифицированным электриком(!!!)

Есть второе Правило, которое гласит что подключение провода СИП к магистрали, осуществляется только после того как подключаемый провод (например ВВГ) соединен со щитом. Для начала подключите провод к вводному автомату, а потом устанавливайте его на СИП.

И это обязательно нужно знать, и тогда не станет такой вопрос и вы не подвергните опасности себя, а свою улицу угрозе остаться без электричества.

Даже не могу представить, какие обстоятельства могут вынудить не электрика по образованию, лезть подключаться самому к СИПу под напряжением, вместо того что бы вызвать и дождаться электрика. Ну все таки подобные обстоятельства появились, тогда так —

Если же СИП уже подключен к магистрали, то все наши советы скорее будут как минимум для «электротехнического персонала» хотя бы II и III группы допуска. Лезть в провода под напряжением, не имея понятия об электротехнике, не советую. Нужно знать хотя бы азы.

Ну уж коли вы отличаете контактор от клавишного выключателя, то подключить дом от СИПа находящегося под напряжением, вы сможете, с максимальными мерами предосторожности. Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра

Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции

Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра. Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции.

Для «врезки» в СИП есть вот такие ответвительные зажимы —

они прокалывают изоляцию СИПа и входят в сердечник (в жилу) Между собою стороны зажима соединены перемычкой, которая собственно и является проводником тока от СИПа к ответвлению.

Один из контактов обжимает питающий провод СИП, находящийся под напряжением, второй зажимает провод-отвод идущий в помещение. Затягивается зажим обычным ключом. Момент затяжки определяется сворачиванием головки болта — как свернулась головка, значит хватит (крепеж этих зажимов напоминает крепление замков руля у мотоциклов и автомобилей — так же сворачиваются головки)

Внутри зажима происходит следующее —

К стати, такие зажимы с ответвлениями ставятся не только на СИП под напряжением, а и без напряжения. Например при ремонте воздушных линий электропередач для заземления участка линии. Ведь даже если напряжение с линии снято, всегда имеется риск получить удар от блуждающего, и вот здесь тоже помогает такой зажим.

Вот с такими мерами предосторожности делают это спецы —

— обязательно диэлектрические перчатки, изолированный ключ и удерживающее устройство. Хотя ответвительный зажим и считается относительно безопасным, но иногда изоляция СИПа имеет свойство лопаться, особенно на больших пролетах между опорами —

Но, не боясь показаться нудным, опять предостерегу. Подумайте прежде чем лезть к СИПу под напряжением! (это не касается квал. электриков — они и без меня знают ответ на этот вопрос)

Подключение провода СИП к дому — публикация от профи

Подключение провода СИП к дому — об опасности для людей при обрыве оголённого провода под напряжением, висящего над головами, наслышаны многие, часто такие истории имеют трагическое содержание, причина которого — валяющаяся проволока ударила током.

Ещё несколько негативных факторов:

• птицы часто запутываются в проводах, и гибнут, становясь причиной отключений или аварий на ЛЭП;
• сильный ветер раскачивая, заставляет схлёстываться провода;
• необходимость постоянной обрезки веток деревьев;
• повышенная опасность при работе крупногабаритной строительной техники;
• налипание снега и льда.

Знакомство с СИП

Есть адекватная замена, устраняющая все эти недостатки — самонесущий изолированный провод, или сокращенно СИП. Изоляция выполнена из специального сшитого полиэтилена светостабилизированного, то есть, не подверженного разрушающему действию солнечных лучей, от инфракрасного до ультрафиолетового спектра.

Проводником являются алюминиевые жилы поперечного сечения площадью от 16 мм², чего с лихвой хватает для подключения дома. Такой относительно большой параметр обусловлен необходимостью выдерживать механические нагрузки с запасом по прочности.

СИП кабели бывают для однофазного подключения и имеют две жилы (СИП 2х) и для трёхфазного (СИП 4х), имеющего четыре токонесущие компоненты.

Достоинства СИП

Кабели СИП являются надёжными и намного более крепкими, чем такого же диаметра не изолированные воздушные линии, поскольку токонесущие жилы СИП скручены в жгут, являющийся более прочным и устойчивым к изгибающим моментам, меньше раскачивающимся, чем отдельно висящие провода.

Тут напрашивается аналогия с метлой, которую трудно сломать, но каждый ее отдельный прутик уязвим при меньшем усилии. Также стоит учесть, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.

Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого влияния на такие ВЛ, в отличие от обычных. Отдельно стоит заметить, что даже эстетически СИП выглядит лучше, чем болтающиеся провода.

Позитивное отношение

Подключение дома с помощью самонесущего изолированного кабеля будет позитивно воспринято официальными службами электроснабжения, ввиду меньших хлопот подключением, контролем свободного от деревьев пространства, отсутствием установки дополнительных громоздких траверс и изоляторов.

Как выбрать пробник в магазине

При покупке пробника в магазине, убедитесь, что он работоспособен. Настойчиво попросите продавца его проверить. В ответ он, скорее всего, отошлет Вас к ближайшей розетке и скажет проверяйте. Ответьте ему, что боитесь электричества, что Вам нужен точно работающий пробник и самое главное, чтобы он показал Вам как его проверять.

После некоторых препирательств, следите за продавцом. Он подойдет к розетке, возьмет пробник в руку, большой палец прижмет к торцу пробника, а металлическую его часть направит прямо в одно из отверстий электрической розетки.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Если огонек не загорится, направит пробник во второе отверстие. Лампочка должна загореться. Он Вам это продемонстрирует. А Вы для себя убедитесь, что раз он это сделал, то и Вы тоже самое сможете сделать дома.

Подготовительные работы

Перед началом работы нужно проверить устойчивость и целостность опоры на которую придется подниматься. При подъеме не хватайтесь за повторные заземления или крюки. Работать на опоре с приставных лестниц не рекомендуется, а натягивать провода и вовсе запрещено.

Длина таких лестниц должна быть не более 5 метров, а приставлять ее к столбу можно под углом 60-75 градусов.

Вы просто не сможете при таких условиях комфортно достать до верха опоры. А если потеряете равновесие, за что будете хвататься падая вниз?

Правила работы с приставных лестниц
скачать

Если в самом начале обнаружатся какие-либо повреждения или дефекты на ВЛИ – не надежное крепление крюка, поддерживающего или натяжного зажима, все работы следует немедленно прекратить.

Кабель под напряжением

Код таблички:

SES21

Тип таблички:

предупреждающая табличка

Места установки:

табличка вывешивается в тех местах, где проходит высоковольтный кабель.

Размещение таблички:

на кнопке управления коммутационного аппарата (рис. 1) и на автоматических выключателях (рис. 2).

Рис. 1. Таблички на высоковольтных кабелях

Конструктивное исполнение:

· плоские;

· объемные.

Материал таблички:

самоклеящаяся пленка, пластик ПВХ, металл оцинковка, композит. Изображение на знаки наносится по технологии сольвентной печати красками, стойкими к воздействию окружающей среды.

Виды поверхности:

· фотолюминесцентная (рис. 2);

· световозвращающая.

Рис. 2. Фотолюминесцентная табличка

Требования к стойкости:

1) механически прочные, без деформаций (прогибов) при помещении и снятии нагрузки 0,2 кгс/2 мин;

2) поверхность гладкая, однородная, без включений;

3) стойкие к щелочам, ГСМ, моющим средствам, воде, солнечному излучению, кислотам по параметрам ГОСТ 9.403;

4) тепло-, холодостойкие; климатическое исполнение для наружного размещения не менее кат. 1, УХЛ (от минус 40 до плюс 60 °C), и в этих условиях не должны образовываться пузыри, отслоения, трещины.

Размеры таблички по ГОСТ

Параметры формы таблички SES21:

1) ГОСТ 12.4.026-2015

· геометрическая форма — квадрат, прямоугольник;

· п. 6.3.3.7 указывает, что меньшая сторона прямоугольника соотносится к большей как 2:1. Ширина канта — 0,025 меньшей стороны, см; ширина каймы — 0,025 большей стороны, см;

· п. 6.3.4.1 содержит формулу для высоты (равная вертикальной стороне):

,

где L — расстояние опознавания;

Z — дистанционный фактор (40, 65, 25 при освещенности, соответственно, 150–300, 300–500, 30–150 лк);

2) усредненный размер при нормальном освещении, стандартном Z = 40 и L = 25 есть в табл. 3 ГОСТ 12.4.026-2015

3) допустимые отклонения и закругления углов ГОСТ 12.4.026-2015

· п. 6.3.4.7 рекомендует допустимое отклонение ±2 %;

· п. 6.3.4.8 разрешается закругление углов (для квадратов радиус — 0,04 стороны, для прямоугольников — 0,02 меньшей стороны);

4) указатели со светоотражающим покрытием, фотолюминесценцией должны быть не меньшими 125 % от усредненных размеров. Конструкции с подсветкой свыше 500 лк обладают большей заметностью, поэтому для них расстояние опознавания — удвоенное, а размер может уменьшаться в два раза.

Пример

Что указывается на табличке

На табличку SES21 наносятся слова «КАБЕЛЬ под напряжением» и графический символ «стрелка напряжения».
