Напильник для заточки цепи Stihl

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день

Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта

После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Бензопила – необходимый инструмент для бытовых нужд, Ему найдется достойное применение на даче. Бензопилой легко распиливать дрова для печки или камина. Также она хорошо себя проявляет и при валке леса. Каждый владелец такой помощницы должен знать правильный угол заточки цепей бензопил. Вызвать специалиста на дом, а, тем более, на дачу, стоит немалых денег. Поэтому приходится обходиться своими силами.

Хоть и лучше поручать заточку профессионалу, некоторые лесорубы самостоятельно познали и это ремесло. Если специалистам по рубке леса приходится по 3-4 раза за день затачивать цепь, то у обычного садовода нет такой необходимости в силу того, что он редко пользуется инструментом. Как же можно самим освоить ремесло? Для этого есть некоторые рекомендации.

Последовательность операций при заточке

Качественная заточка зубьев предполагает строгое соблюдение следующих правил:

  1. Напильник для заточки бензопилы следует размещать строго перпендикулярно направлению перемещения зубьев пилы в вертикальном направлении, и под углом 15…20 0 – в горизонтальном. Последнее контролируется при помощи державки.
  2. Круглый напильник в зеве зуба должен обязательно располагаться несколько выше его кромки (для напильника №5 это примерно 1…1.5 мм).
  3. На зуб устанавливается державка, линии которой покажут точное направление перемещения напильника в горизонтальной плоскости.
  4. После нескольких движений напильника поверхность заточки покрывается намагниченной стружкой, которую следует тут же снимать крючком.

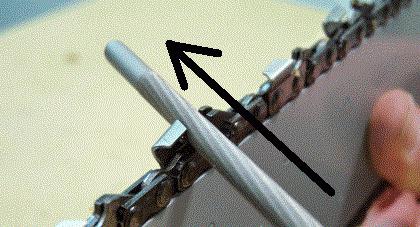

  5. Заточку начинают в направлении от себя, не применяя при этом излишних усилий: насечки должны мягко входить в металл зуба. Рекомендуется сделать несколько движений, после чего повернуть напильник на 20…30 0 , с тем, чтобы износ насечек происходил более равномерно.
  6. Заточку рекомендуется выполнять «через зуб»: вначале заточить зубья одного направления, а затем – другого.
  7. Давление на напильник в ходе заточки должно быть постоянным, как и количество возвратно-поступательных движений по затачиваемому зубу.

При заточке ограничителя глубины поступают следующим образом. На ограничитель накладывается шаблон. Когда прорезь ограничителя войдёт в паз шаблона, устанавливают высоту изношенного участка, которую и снимают при помощи плоского напильника. Шаблон устанавливают одной из двух сторон — Hard или Soft, что соответствует твёрдой, либо мягкой древесине.

Заточка будет идти легче, если шину бензопилы зажать в слесарные тиски. Интервалы между заточками можно увеличить, если своевременно контролировать правильность натяжения цепи, следить за состоянием ограничителя, регулярно смазывать все подвижные элементы, и периодически заменять ведущую звёздочку.

Правильно заточенная цепь для бензопилы- один из залогов успешного и продуктивного пиления. Хорошо наточенная цепь не создает лишних нагрузок на пилу, легко преодолевает естественное сопротивление древесины и требует меньшего количества смазки, а кроме того служит дольше.

Заточить цепь можно отдав ее в пункт заточки (это обычно или в мастерских по изготовлению ключей или в специализированных магазинах). Кроме того можно наточить пильную цепь и самостоятельно, имея некоторые навыки и знания.

Существует два способа самостоятельно заточить цепь для бензопилы:

  • С помощью заточного станка для цепей
  • С помощью специального напильника

Про заточные станки для цепей я уже писал: Станок для заточки цепей: нужен ли и как выбрать? Сегодня же поговорим о напильниках для цепей.

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Основные размеры и маркировка алмазных надфилей

По ГОСТ 23461-84 производятся два типа надфилей с алмазным напылением:

  1. Прямые одноконцевые.
  2. Изогнутые двухконцевые.

Каждый из этих типов в свою очередь выпускается в двух исполнениях: с тупыми и острыми носами.

Длина надфилей, соответствующих стандарту, составляет 100, 120 или 160 мм, при этом рабочая часть инструмента равна соответственно 50, 60 и 80 мм.

Маркировка уровня зернистости надфиля такая:

  • две черты (красная линия) указывают, что зернистость полезной части составляет 160/125–100/80;
  • одна черта (синяя линия) обозначает зернистость 80/63–63/55;
  • без обозначений выпускается инструмент, зернистость которого находится в пределах 50/40–40/28.

Насечки рабочей зоны также выполняются строго по стандарту. На круглые либо овальные приспособления наносится одиночная или спиральная одинарная насечка. Номер инструмента (0–8) определяется числом насечек, приходящихся на 1 см его длины. Чем выше номер инструмента, тем больше насечек, меньше размер зубьев и, соответственно, более ровная поверхность получается после шлифовки.

Протяженность полезной поверхности алмазного надфиля по стандарту всегда в два раза меньше полной длины приспособления. Номер насечки при этом зависит от типоразмера:

  • инструменту с полезной длиной 50 мм присваиваются номера от 1 до 8;
  • надфилям с рабочей частью 60 мм соответствуют номера от 1 до 7;
  • приспособления полезной длиной 80 мм имеют номера от 0 до 6.

Алмазные надфили с крупными зубьями используются в процессе черновой обработки для одновременного удаления толстого слоя материала.

Для работы с мягкими металлами (бронза, медь, алюминий) подходят приспособления со средней насечкой. Они отлично справляются с удалением заусенцев, шлифованием торцов труб, не уменьшая при этом размеры обрабатываемых изделий.

Алмазные надфили с мелкими зубьями используются для выполнения точных работ, например, для увеличения клиновых пазов на валах электродвигателей, очистки обгоревших контактов токосъемников.

В быту часто можно встретить мусаты – своеобразные алмазные надфили, применяющиеся для быстрой и аккуратной заточки ножей. Полотно таких приспособлений имеет овальную форму с насечкой, расположенной вдоль, а не поперек.

Как определить необходимость заточки?

Все очень просто, при использовании бензопилы посмотрите на полученные от работы опилки, если они выглядят нестандартно и похожи на пыль, цепь скорее всего нужно затачивать либо вовсе менять. Все зависит от длительности и правильности эксплуатации

Обратите внимание, что проверять пригодность цепи нужно на сухих деревьях, не используйте мокрую древесину

Т акже если пилить в продольном направлении, определить износ цепи можно путем обнаружения на поверхности реза грубых дефектов в виде сколов дерева и вырывов в месте пила. К другим заметным признакам можно отнести:

Во время перехода к верхней грани от рабочего места бензопилы вы замечаете иное радиусное закругление;

При наличии реза бензопила в процессе может вибрировать, увеличивается шумность;

Увеличивается сопротивление при первых попытках начать пиление древесины.

Будьте внимательны при работе с не заточенными цепями, в противном случае вас ожидает перегрев бензопилы и появление дефектов на цилиндре.

Чем точить цепь бензопилы?

Если вы не хотите менять цепь по несколько раз в год, процедуру заточки можно произвести самостоятельно при помощи нехитрых приспособлений. К основным способам можно отнести:

Станок. Обычно имеется у мастеров или специальных сервисных центров, поэтому процедура хоть и эффективна, но не столь доступна. Станок также используется для тех цепей, которые имеют сильный износ ;

Болгарка. Без опыта лучше не пытаться, заточка болгаркой требует определенных знаний. В противном случае вы повредите цепь;

Напильник. Самый простой и популярный инструмент для заточки, небольшие размеры позволяют носить напильник с собой и проводить заточку прямо на месте работы.

Сколько стоит цепь и какую выбрать

Чтобы грамотно подобрать цепь для бензопилы, обратите внимание на следующие факторы:

Подбирайте деталь в соответствии с моделью, мощностью и характеристиками бензопилы.
Учитывайте интенсивность работ, длительность срока службы.
Сопоставьте марку агрегата и соответствие деталей от других производителей.
Учитывайте шаг пильного комплекта и угол заточки режущего зуба.
Обратите внимание на длину шины и размеры цепи.

Для умеренной эксплуатации приобретайте изделие шагом 0,325 дюйма, для больших нагрузок подойдет шаг в 3/8 дюйма. Отталкиваясь от угла заточки, для высокого уровня нагрузки на инструмент выбирайте деталь с заточкой в 30°, для повышенной эксплуатации и обработки сырого, промерзшего дерева — угол в 10°.

От этих же факторов зависит и стоимость. Цена цепей для бензопил Штиль стартует от 500 рублей в зависимости от характеристик и назначения.

Для использования в профессиональной сфере, проведения аварийно-спасательных работ, для резки металлической арматуры и бетона используются режущие элементы с твердосплавным покрытием. Победитовая цепь для бензопилы обладает длительным сроком службы, используется на пилах с моторами высокой мощности.

Швейцарская компания Stihl — одна из ведущих в мире. Выбирайте качественный инструмент и комплектующие. Не забывайте о технике безопасности.

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Преимущества заточки цепи напильником

  • Значительно увеличивается срок службы цепи.
  • Отсутствует риск её испортить.
  • Правку можно проводить в любом месте где бы вы ни находились в независимости от наличия электричества.

Для заточки бензопилы на строительных площадках, а также в местах проведения работ по распиловке древесины, максимально удобно использовать напильник. Благодаря наличию многочисленных приспособлений для облегчения процесса, поправить цепь получится даже у человека не имеющего опыта, главное помнить о технике безопасности при работе с бензопилой и придерживаться рекомендаций, полученных в статье.
