Нарезка резьбы на трубах

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

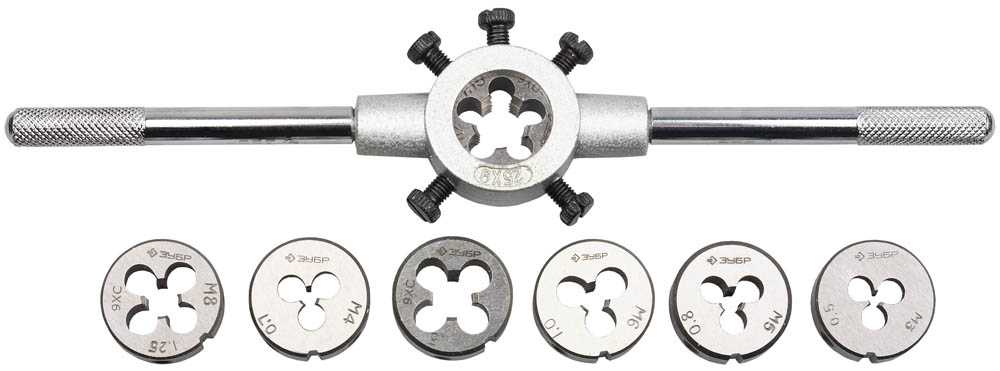

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

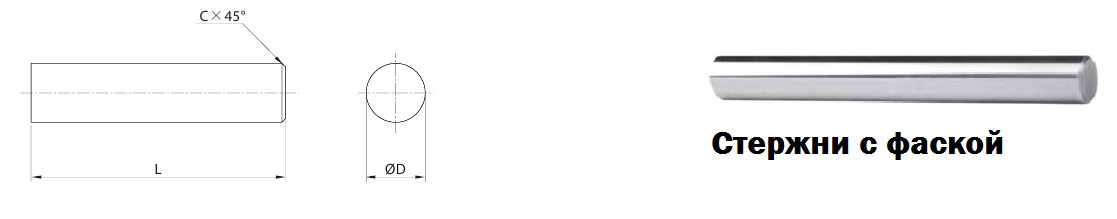

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

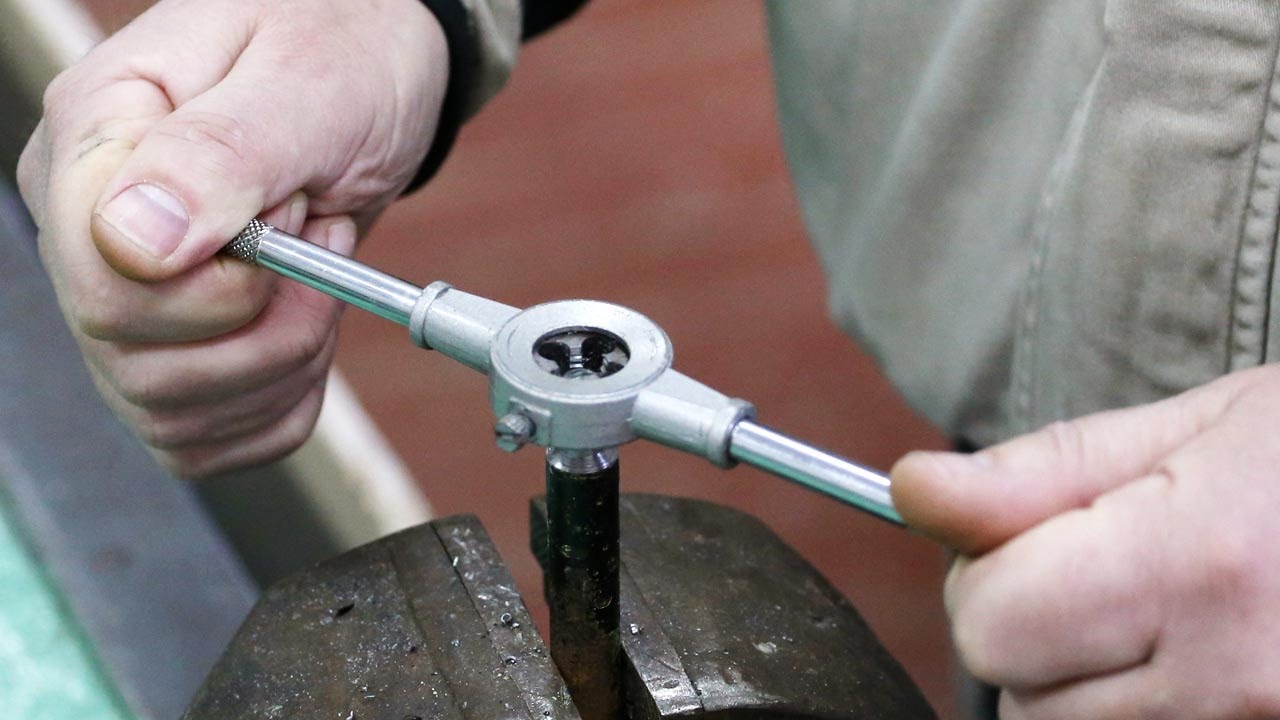

Принцип нарезки резьбы плашкой

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

  1. Сначала делают 2-3 оборота.
  2. Потом пол оборота назад для удаления стружки.
  3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
  4. И т.д.

Резьба проверяется гайкой или калибр-кольцом.

Как нарезать наружную резьбу

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьбаДюймовая резьба
Наружный диаметр в ммДиаметр стержня в ммНаружный диаметр в дюймахДиаметр стержня в мм
54,891/46,19
65,865/67,7
87,833/89,3
109,87/1610,8
1211,71/212,4
1413,75/815,6
1615,73/418,7
2019,67/821,8
2221,6125
2423,61 1/431,3
2726,61 1/237,6
3029,51 3/443,8
3635,4250

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки. Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы. Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки. Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой. Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Нарезка резьбы на фитингах выполняется так же, как и нарезка отверстий метчиком. Только метчик для нарезки фитингов имеет трубную резьбу, причем в комплект трубных метчиков входят два метчика.

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Метчики, плашки и головки для резьбонарезания

Наибольшее распространение получили ручные инструменты для резьбонарезания. Они могут применяться в промышленности и быту.

Наибольшее распространение получили следующие варианты исполнения:

  1. Подобные инструменты применяются для изготовления болтов и шпилек. Подобное изделие представляет собой шайбу круглой формы, внутри которой выступает несколько ребер. Внешняя резьба может формироваться и калиброваться всего за один проход. В продаже встречаются различные варианты исполнения инструментов, при изготовлении применяется закаленная инструментальная сталь.
  2. Метчики используются для получения внутренней резьбы. Он также изготавливается при применении закаленной инструментальной стали, которая характеризуется высокой износоустойчивостью. Метчик имеет форму стержня, рабочая часть которого имеет несколько впадин и выступающих граней. За счет этого существенно упрощается процесс резьбонарезания.
  3. Специальные головки также могут применяться для проведения рассматриваемой работы. Они могут иметь различные размеры, применяются в паре со специальной державкой.


Метчики


Плашки для нарезания резьбы


Головка для резьбонарезания

Стоимость ручных инструментов невысокая, при этом они характеризуются высокой эффективностью в применении.

Приспособления для работ

Какой бывает инструмент для нарезки резьбы на трубах? Вы можете выбрать, как электрический, так и ручной станок для нарезки резьбы на трубах. Если работы разовые, нет смысла приобретать дорогой «девайс», но решать вам. Знакомьтесь с приспособлениями для нарезки резьбы на трубах, руководством пользования приборами и выбирайте тот вариант, который максимально гармонично впишется в ваши планы.

А это электрический аппарат, с которым работать одно удовольствие

Плашка

Этот «девайс» родился в советское время и более известен под названием «лерка». Самый простой вариант устройства для получения резьбы. Приспособление являет собой гайку с прорезями, оснащенными режущей кромкой.

По форме плашки бывают:

  • круглые;
  • разрезные;
  • раздвижные;
  • цельные.

Так выглядит плашка

Любой тип лерки можно приобрести в строительном магазине по умеренной цене

Перед покупкой обратите внимание на диаметр изделий, с которыми придется работать: набор для нарезки резьбы на трубах должен соответствовать калибру конструкции, на которой предстоит делать борозду. Например, для работы с полудюймовыми трубами понадобится плашка с маркировкой «G1/2»

Нарезка изделия при помощи плашки

Чтобы работать с леркой, нужен специальный держатель, поскольку накрутить резьбу, держа плашку в руках, у вас не получится. Иногда стоимость такого устройства известной марки равна цене лерки. Если в планах использовать инструмент для монтажа одной сети, а потом его хранить в гараже «на всякий случай», можете смело приобретать «копеечный» китайский держатель, который после эксплуатации будет не жалко выбросить.

Работа с плашкой – процесс не из легких. Инструмент правильно функционирует только в опытных руках, так что, если вы нарезаете борозду впервые, то лучше рассмотрите другой – более простой «девайс» – клупп.

Так выглядит клупп с трещоткой

Клупп

По мнению экспертов, нарезка резьбы на трубе клуппом может быть произведена даже новичком, впервые взявшим в руки инструменты. Тем более, данный агрегат представлен в нескольких моделях, включая специальный вариант – электрический. В чем «фокус»? Устройство центрует лерку на трубе. Ваше вмешательство будет минимальным. Покупать ли электрическую модель для разовых работ, решать вам. Чаще для домашнего пользования заводят ручной клупп. Для трубной резьбы понадобится также трещотка и головки. Лучше покупать все элементы в одном наборе, выйдет и дешевле, и надежнее, поскольку производитель дает гарантию на совместимость деталей. Трещотка тоже производится из стали, но часть ее покрывают специальным противоскользящим пластиком – чтобы рукоятку удобно было держать в руке.

Принцип работы клуппа прост: поместите трубу в направляющую, крутите клупп до момента образования нужной борозды.

А это метчики

Метчик

Метчик – приспособление для нарезания внутренней резьбы. По форме прибор похож на винт, только с хвостиком, чтобы инструмент можно было прикрепить к станку или ручке. Для нарезки используется набор из пары метчиков, один из которых предназначен для черновой резьбы, другой – для чистовых работ.

Как работать при помощи метчиков? Разрезанный фрагмент трубы очистить щеткой, торец изделия смазать маслом, вставить агрегат, к хвостовику прикрепить ручку и продвигать метчик внутрь конструкции. Сначала делают черновую канавку, а затем чистовую борозду, не забывая смазывать элемент перед началом следующего этапа.

Если вы все сделаете верно, то вот что в результате получится

Согласитесь, нарезка резьбы на трубе – простое дело, которое под силу освоить каждому хозяину дома!

Как правильно нарезать резьбу плашками и метчиками – инструкция

Часто во время выполнения домашнего ремонта возникает необходимость сделать резьбу — наружную или внутреннюю. Чтобы не привлекать к этому специалистов, а выполнить самостоятельно – нужно приобрести специальный инструмент. Для нарезания плашками и метчиками не потребуется особых навыков или умений. Достаточно знать их виды и технические параметры.

Немного об особенностях инструмента

На первом этапе следует определиться с типом резьбы. Она разделяется на 2 основные вида: метрическая и дюймовая. Чаще всего используется первая с левым направлением. Чтобы не замерять расстояние между канавками, узнать тип можно по форме. Метрическая резьба в сечении представляет собой равносторонний треугольник, а дюймовая – равнобедренный.

Виды резьбы

В каких изделиях используется определенный тип резьбы? В крепежных изделиях используется метрический вид, а в водопроводах – дюймовый. Помимо этого нужно учитывать следующие факторы, влияющие на проведение процесса нарезания соединительных элементов.

  1. Если резьба предназначена для соединения с уже готовой деталью – ее геометрические размеры должны быть соответствующими.
  2. При изготовлении крепежных узлов полностью — рекомендовано использовать метрический тип.
  3. Диаметр заготовки должен отличаться от размера резьбы. Для наружной – в меньшую сторону, для внутренней – в большую.

Наружная

Плашка представляет собой гайку с внутренними прорезями и наружными фиксаторами для поворота инструмента. Она может быть различной формы — круглой, квадратной или шестиугольной. Если работа проводится в домашних условиях – понадобятся тиски для фиксации детали.

Плашкодержатель и плашки

Перед выполнением работы главное – правильно подобрать диаметр заготовки. Он должен быть на 0,2-0,3 мм меньше, чем размер будущей резьбы. Для метрической можно воспользоваться данными из таблицы.

Заготовку следует предварительно подготовить. Если ее сечение не представляет собой круг – нужно выполнить обточку. Затем на торцевой части снимается конусная фаска для наметки первого витка резьбы.

Далее нужно следовать точно по инструкции:

Закрепив заготовку в тисках, проверяется правильность ее расположения.
Установка плашки в плашкодержатель. Ее поверхность должна находиться в одной плоскости с поверхностью торца заготовки.
Первый виток выполняется с небольшим усилием

Важно выполнять повороты в правильном направлении.
Дойдя до нижней границы – плашку нужно проворачивать в обратном направлении.

Нарезание наружной резьбы

Одного такого прохода будет недостаточно для формирования резьбы с хорошей геометрией. Рекомендуется повторить процедуру 3-4 раза, пока плашка не будет свободно закручиваться на заготовку. Для проверки качества следует закрутить гайку соответствующего диаметра. Если будет наблюдаться усилие – можно обработать наружную часть заготовки наждачной бумагой мелкой зернистости.

Внутренняя

Для формирования внутренней резьбы необходимо использовать метчики. Они представляют собой цилиндр с наружной насечкой. Если необходима обработка небольших деталей, диаметром до 20 мм – можно использовать ручной вид метчика. Для больших размеров необходима механическая обработка с использованием станка.

Работа с метчиком

Лучше всего использовать полный комплект метчиков. Он включает в себя три детали, которые предназначены для чернового, промежуточного и окончательного формирования резьбовых отверстий. Если в домашнем наборе есть дрель — рекомендуется приобретать метчики с хвостовым креплением.

Заготовку следует зафиксировать. Если это крупногабаритная деталь – это можно сделать с помощью струбцин. Для небольших изделий используют тиски. Закрепив деталь, проверяется ее расположение относительно метчика. Ось последнего должна быть строго перпендикулярна плоскости заготовки. Первый проход будет делаться с большим усилием. Не нужно забывать, что для этого нужно использовать метчик для грубой обработки. Сформировав первичную резьбу, применяется метчик для промежуточной. И только после него можно приступать к окончательной обработке.

Для уменьшения трения специалисты используют солидол или аналогичное ему средство. Таким образом можно избежать механического повреждения детали. Сформировавшаяся резьба должна иметь одинаковую геометрию по всей протяженности. В противном случае возможна потеря прочности соединения.

Устройство и назначение

Максимальный диаметр труб, с которыми может быть совместим электрический клупп, равен двум дюймам. Такой инструмент обеспечивает легкое, точное и надежное создание резьбовых соединений.

Электрический клупп для нарезания резьбы отличается высокой производительностью работы, такие инструменты могут быть мобильными и компактными.

Резьбонарезной инструмент электрического типа как нельзя лучше подходит для нарезки резьбы в местах, отличающихся труднодоступностью, что особенно актуально при монтаже водопровода. Используя электрический клупп нет необходимости в применении физических усилий.

Еще одна положительная особенность такого инструмента для нарезания резьбы на трубах, заключается в легкости транспортировки и простоте подготовки к дальнейшей эксплуатации.


Клупп для резьбы разного диаметра

Клупп для нарезки резьбы состоит из основной функциональной части – резцов, которые имеются и на обычной ручной плашке (лерке). Резцы располагаются в держателе, который одновременно выполняет функцию направляющей.

Обычная плашка для нарезания изготавливается с применением дорогостоящих видов стали, при этом предельная прочность нежно только резцам, которые и выполняют основную функцию – нарезку резьбы на трубах.

Электрический клупп – это, по сути, плашка, лишенная дорогих и мало функциональных деталей, он состоит из прочного держателя и резцов.

С помощью такого инструмента можно будет с высокой степенью точности и достаточно быстро нарезать резьбу на трубе.

Эффективность работы можно в разы увеличить, если электрический клупп оснастить специальной насадкой, обеспечивающей работу инструмента в особо труднодоступных местах.

Основные преимущества

Электрический клупп, выполняя функции обычной плашки, легко подготавливается к работе – ручка вставляется в держатель и с ее помощью выполняются вращательные движения.


Трубный клупп разного диаметра

Резцы подвергаются замене и легко снимаются с держателя, они могут быть приобретены отдельно. Рекомендуется приобретать резцы того же производителя, который изготовил инструмен. Среди прочих преимуществ следует отметить:

  • обеспечение высококачественной нарезки резьбы в трубах из стали с размерами от 1/2″ до 1.1/4″;
  • возможность выполнения работ в ограниченном пространстве;
  • возможность нарезки как стандартной правой, так и конической левой резьбы;
  • электродвигатель может выбирать направление хода, а скорость вращения меняется кнопкой;
  • резцы отличаются высокой износоустойчивостью и способны выдерживать продолжительные нагрузки.

Ручные инструменты

Ручные приспособления являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

  • Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
  • Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Промышленность выпускает готовые наборы из метчиков и плашек разных размеров для нарезки резьбового профиля – это существенно упрощает задачу поиска необходимых приспособлений.

Инструменты для ручной обработки – метчик

Метчик является основным устройством для прорезания внутренней резьбы, которая редко используется в трубопроводных линиях. Порядок работы с метчиком состоит из нескольких простых этапов:

  1. Смазывают внутренние стенки заготовки машинным маслом, помещают метчик в вороток и вставляют в отверстие, следя за тем, чтобы не было перекосов. Рабочий конец метчика имеет конусную форму, поэтому снимать внутреннюю фаску нет необходимости.
  2. Совершают несколько вращательных движений по часовой стрелке в направлении витков, затем вращают метчик обратно. Процедуру повторяют несколько раз, делая 3 – 4 прохода вперед и назад.
  3. Извлекают метчик наружу и очищают его кромки от стружки, такую же операцию проводят и с внутренними стенками заготовки. Если элементы не очищать от стружки, профильные зубцы могут быть повреждены из-за ее попадания в канал.

Рис. 6 Ручной резьбонарезной инструмент для труб в работе

Использование плашки

С помощью плашки удобно делать внешнюю нарезку на заготовках малого диаметра, перед проведением процедуры элемент с нужными параметрами вставляется в плашкодержатель, дальнейшие операции выполняются в следующем порядке:

  1. Напильником, наждачной бумагой или болгаркой снимают фаску с торца внешних стенок заготовки, машинным маслом смазывают резцы и обрабатываемую поверхность.
  2. Помещают плашку поверх детали и делают несколько оборотов, стараясь держать инструмент строго по центральной оси заготовки. Затем отворачивают ее обратно и снова вращают вперед, проходя большее расстояние.
  3. После 3 – 4-х проходов в разных направлениях плашку снимают и очищают поверхность детали и резцов от стружки.

При резке плашкой или метчиком рационально использовать отдельные элементы для черновой и чистовой обработки – это упрощает процесс и повышает качество профильной поверхности резьбовых витков.

Рис. 7 Клуппы трубные

Применение клуппа

Клупп является ручным резьбонарезным инструментом, современной модификацией плашки и работает по одинаковому с ней принципу. Его основные отличия от плашки:

  • направляющая цилиндрическая часть с ребрами;
  • возможность установки в специальную трещотку с прочной удобной ручкой;
  • длинные резцы, с неполным сечением с краю и постепенно переходящие в основной профиль, поэтому резьба режется постепенно, что упрощает и облегчает проведение работ;
  • возможность замены изношенных резцов в головке на новые;
  • проблемы при нарезании короткой резьбы из-за неполной прорезки поверхности в конечной части. В этом случае дополнительно используют плашку или обрезают клупп до зубцов с полным профилем.

Проведение работ клуппом при нарезании аналогично действиям с плашкой, его можно проворачивать электроинструментом, трещоткой с ручкой или разводным газовым ключом, зажимая ребра цилиндрической направляющей части.

Рис. 8 Трубные электрические резьбонарезные клуппы

Используемые для этих целей инструменты

Перед тем, как приступить к работе, нужно убедиться, что у вас под рукой имеются все необходимые приспособления.

В магазинах продаются трубные резьбонарезные наборы. Это могут быть плашки необходимого диаметра или комплект клупп (данный вариант более практичный).

В первую очередь, необходимо, тщательным образом очистить трубу от ржавчины и остатков старой краски.

С торцевой поверхности трубы нужно снять заходную часть резьбы.

Крайне важно знать! Инструмент для работы должен быть высокого качества. Есть еще один момент, который стоит учитывать:

Есть еще один момент, который стоит учитывать:

не забудьте приобрести смазку для более продуктивной работы режущего приспособления и удаления стружки.

Перечень инструментов, без которых вам не справиться с данной работой:

  1. карандаш или кусочек мелка,
  2. рулетка,
  3. штангенциркуль.

Монтаж трубопровода должен происходить по заранее подготовленным чертежам. Первое, что нужно сделать – подготовить трубы.

Их длина должна соответствовать указанным на схеме отопления и водоснабжения частного дома параметрам (написано здесь).

Рулетка и карандаш необходимы для нанесения разметки.

Без штангенциркуля вы не сможете правильно определить сечение труб и точно подобрать инструмент.

Наносить отметки на трубы нужно, чрезвычайно, аккуратно и, максимально, внимательно.

Если вы допустите хоть малейшую погрешность в измерениях, то устройство получится неправильным, а в результате вам придется изготавливать новую конструкцию.

Болгарка или ножовка по металлу.

Этими приспособлениями разрезают трубы по разметке, нанесенной ранее.

Важное условие! Срез по отношению к стенкам трубы должен получиться, строго, перпендикулярным. Иначе, резьбовое сопряжение, например, при подключении циркуляционного насоса к системе отопления, не будет герметичным

Устройство для зажима и удержания предмета при обработке – тиски. С их помощью вы сможете нарезать трубу, максимально, ровно.

Материал для смазки (это может быть машинное масло).

При разрезании пустотелого предмета вручную, можно значительно облегчить себе работу. Для этого нужно конец трубы и инструмент смазать специальным составом.

Для защиты глаз вам понадобятся очки.

При нарезке пазов, образовывается металлическая стружка. Попав в глаза, она может сильно повредить их.

Инструмент, предназначенный, непосредственно, для нанесения на трубы резьбы:

  • набор плашек,
  • клупп,
  • метчик.

Чтобы не ошибиться в выборе нужного приспособления, необходимо принимать за основу вид резьбы и полагаться на предпочтения мастера.

Внешнюю резьбу наносят при помощи плашки, а внутреннюю – посредством метчика.

Нарезка резьбы вручную

Вся работа производится плашкой или леркой. Это тождественные понятия и являются синонимами. В зависимости от конструкции они могут быть:

  • Регулируемые или раздвижные. Обычно в них присутствует несколько резцов, расстояние между которыми может быть изменено. Особенно полезны они бывают в тех случаях, когда профиль трубы неравномерный вследствие деформации или заводского брака, но все равно требуется нарезать резьбу. Чаще всего они устанавливаются в клуппы, которые обеспечивают им хорошую фиксацию. При помощи таких изделий резьбу можно нарезать за несколько проходов, что увеличивает ее точность и качество.
  • Монолитные. Представляют собой небольшой цилиндр с отверстием в середине. Такой инструмент зажимается в специальный плашкодержатель. Обычно фиксируется одним или несколькими болтами. Таким инструментом изготавливается нарезка за один проход.
  • Конусные. Предназначены для нарезания соответствующих резьб, о которых говорилось выше.

Выравнивается торец

Лерка подбирается в зависимости от того, какой диаметр обрабатываемой трубы, также от того, какое должно быть направление резьбы — правое или левое. Все обозначения наносятся на упаковку или непосредственно на сам инструмент. Весь процесс будет сводиться к следующим действиям:

Обрабатываемая деталь фиксируется. Если она не закреплена ни в какой системе, тогда она зажимается в тиски. В случае когда нарезка будет делаться на водопроводной трубе или трубе отопления, необходимо сделать подкладки, чтобы обездвижить ее. Торец подготовленного отрезка трубы смазывается машинным маслом или солидолом. Если этих составляющих нет, тогда можно использовать то, что есть под рукой, – даже сало. Смазке также подвергается поверхность резцов инструмента. Плашкодержатель с леркой подносятся к торцу трубы. Сделать это нужно точно под прямым углом. Сделать это намного проще плашкодержателем с направляющей. Одновременно необходимо вращать инструмент для нарезания резьбы и придавливать его к патрубку. Должно произойти сцепление

Таким образом важно нарезать первые 2 витка. Если не пользоваться плашкодержателем с направляющей, то потребуется постоянно следить за тем, чтобы угол оставался 90°

Если не соблюдать это требование, тогда может пойти перекос

Это грозит тем, что резьба будет сорвана, инструмент испорчен, или не будет соблюден требуемый шаг. Не стоит осуществлять нарезку непрерывным проходом. В процессе будет образовываться металлическая стружка. Для того чтобы удалить ее, необходимо делать один оборот по направлению движения и половину оборота обратно. Именно благодаря этому и будут удаляться накопившиеся отходы. По ходу продвижения также надо добавлять смазку. После завершения необходимо выкрутить лерку и пройтись ей еще раз, чтобы произвести финишную подводку.

Плашки для нарезки резьбы

Набор клуппов

Нарезание резьбы при помощи клуппа происходит по такому же механизму. В дополнение ко всему в некоторых изделиях есть возможность не только сдвигать резцы, но и разворачивать их. При таком раскладе можно одним и тем же инструментом выполнить и чистовой и черновой проход. При использовании такого агрегат необходимо быть очень внимательным во время начального этапа. Связано это с тем, что благодаря рукоятке с трещоткой можно приложить большее усилие, чем в случае с обычным держателем лерки. Если в самом начале не выставить правильно угол, тогда можно испортить всю заготовку и не заметить этого. Клупп неудобно применять в тех случаях, когда труба уже установлена и находится близко к стене. Ее нужно будет либо отогнуть при помощи клина или выдолбить часть штукатурки, чтобы насадка хорошо зашла и не смещалась.

Внешний тип

Создание внешней резьбы на болтах, стержнях и винтах производится плашкой. Это специальное приспособление в виде шайбы, которое имеет посредине отверстие. Разделяют плашки в зависимости от их устройства на:

  • цельные;
  • раздвижные;
  • призматические;
  • круглые.

Цельные приспособления представляют собой шайбы, имеющие неизменный диаметр, и они не разбираются. Т.е. под каждый размер стержня требуется использовать разные приспособления.

Раздвижные типы, в отличие от цельных, могут применяться при небольших изменениях диаметра стержня. При этом их крепление производится в клуппе так, чтобы все номера на частях полностью соответствовали номерам на самой раме. Также между упором и плашкой ставится специальная пластина, которая не дает треснуть корпусу от давления.

Призматические виды применяются при нарезке на 32 трубе и других распространенных диаметрах. Они состоят из двух разъемных частей, на которых с внешних сторон имеются канавки.

Круглая плашка устанавливается в вороток-легкодержатель, и может иметь один или несколько специальных мест под упорные винты.

Желательно сказать, что на нержавеющей трубе нарезка производится довольно тяжело, так как этот вид стали имеет высокие показатели твердости. Другие металлы легко обрабатываются и вручную, что дает возможность сэкономить время и деньги.

Разновидности

Чтобы выбрать одну из разновидностей резьбонарезного инструмента, нужно понимать какие виды резьбовых соединений бывают:

  1. Цилиндрическая и коническая резьба.
  2. Многозаходная — состоящая из нескольких винтовых линий.
  3. Однозаходная — состоящая из одной винтовой линии.

Резьба для труб может изготавливаться вращением инструмента в правую или левую сторону. Направление зависит от выбранного инструмента.

Электроинструмент

В строительных магазинах можно найти большой выбор электрических резьбонарезных инструментов. Оборудование позволяет увеличить эффективность человеческого труда и повысить производительность. Дополнительно увеличивается качество проводимых работ. Современные электроинструменты позволяют создавать разные виды резьбы, работать в труднодоступных местах. Для закрепления обрабатываемых поверхностей на инструменте есть специальные тиски.

Однако важно помнить о том, что электроинструменты быстро перегреваются. Поэтому при работе нужно использовать охлаждающие жидкости

Ручные приспособления

Ручные метчики могут быть отдельной оснасткой для электроинструментов или закрепляться на ручные приспособления. Ручной инструмент представляет собой рукоять и корпус для закрепления плашки. Они могут быть одинарными и симметричными (в зависимости от вида создаваемой резьбы). Двухкомпонентные инструменты могут оборудоваться храповым механизмом для облегчения процесса работы и удобства.

Нарезание резьбы метчиком как нарезать резьбу вручную

О том, как нарезать резьбу резьбонарезным устройством рассказывалось ранее. Резьбонарезное устройство от устройства метчика отличается сильно, но принцип нарезания резьб и тем и другим инструментом остаётся прежним.

Метчик, это слесарно-токарный инструмент, по своей форме чем-то напоминающий длинный стержень. Внутри этого самого стержня расположены режущие элементы, при помощи которых и происходит нарезание резьбы вручную.

Метчик можно использовать не только лишь для того, чтобы нарезать новую резьбу. При помощи этого инструмента можно также восстановить резьбу, сделав её как «новую».

По принципу работы, метчики бывают ручными и машинными. Машинные метчики закрепляются на токарный станок, а нарезание резьбы происходит в автоматическом режиме.

Как выбрать тип метчика?

Для нарезания резьбы вручную, сначала нужно правильно выбрать тип метчика. Выбор метчика для нарезания резьбы зависит, прежде всего, от:

  • Шага резьбы;
  • Профиля;
  • Формы резьбового соединения;
  • Допуска;

Кроме этого, на выбор конкретного метчика влияет и материал изготовления деталей, на которых будет нарезаться резьба. Основной же выбор метчика, в первую очередь зависит от диаметра нарезаемой резьбы.

Нарезание резьбы метчиком вручную

Нарезание резьбы метчиком происходит следующим образом. Деталь, на которой необходимо нарезать резьбу закрепляется в тиски или другое устройство. Главное чтобы деталь была надежно зафиксирована в устройстве, поскольку при нарезание резьбы метчиком нужно будет прикладывать большое усилие.

Затем в детали для нарезания резьбы метчиком высверливается отверстие в зависимости от типа резьбы — глухое или сквозное. По диаметру высверливаемое отверстие должно быть несколько меньше, чем диаметр режущих элементов метчика.

Обязательно на верхней кромке отверстия для нарезание резьбы метчиком нужно снять фаску. После этого, берется метчик и устанавливается в высверленное отверстие, которое должно располагаться в тисках фаской вверх.

Нарезание резьбы метчиком производится по часовой стрелки, всё время, вдавливая метчик в отверстие. Вдавливать метчик необходимо плавно, без лишних рывков, постепенно проворачивая его, таким образом, до получения чистой и ровной резьбы.

Сделав несколько поворотов метчиком по часовой стрелке, его возвращают в обратном направлении, тем самым, избавляясь от скопившейся металлической стружки.

Во время нарезания резьбы необходимо своевременно охлаждать метчик, в противном случае можно легко испортить инструмент. Если нарезается алюминиевая резьба, то метчик охлаждается керосином, если режется резьба на медной детали, то скипидаром, при нарезании же стальной резьбы, охлаждать метчик лучше всего эмульсией.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
