Насадка на дрель для заточки свёрл. Как заменить наждачный круг?

Точилка для свёрл по металлу

Конструкция этой точилки проста и надежна. Она состоит из следующих деталей:

  • Пластиковый корпус.
  • Заточный (абразивный) круг внутри корпуса, форма которого позволяет сделать правильный угол заточки.
  • В корпусе выполнены отверстия, куда и вставляют свёрла (диаметром 3,5−10 мм) для заточки.

Круг вращается посредством электродрели, патрон которой соединён с насадкой резиновой муфтой. Сами же отверстия, куда следует вставлять затачиваемые свёрла, выполнены так, что их режущая кромка при заточке контактирует с кругом в единственно правильном положении.

Порядок действий при заточке:

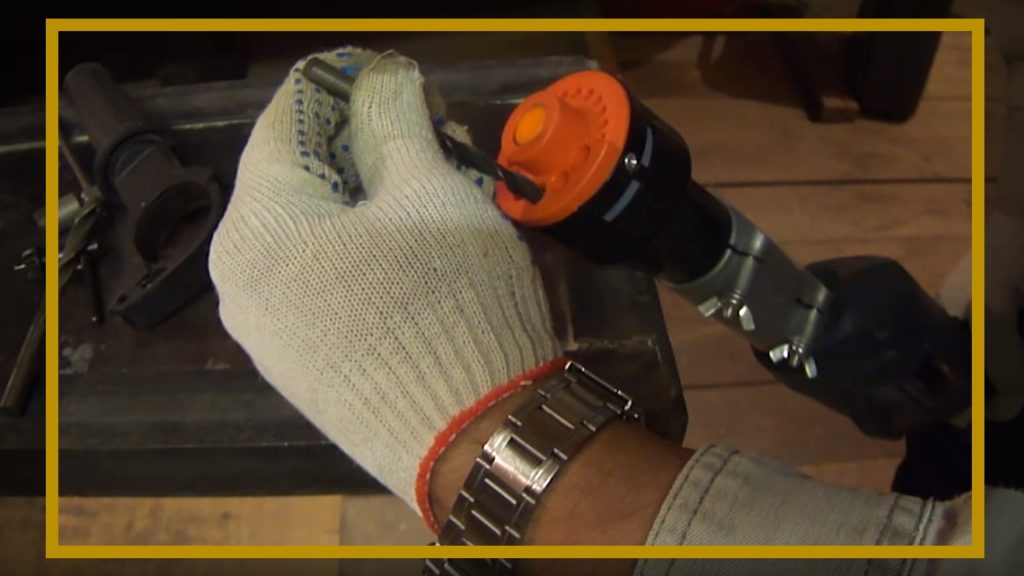

  • Вставить сверло в отверстие нужного диаметра.
  • Включить дрель. Точится только одна кромка инструмента.
  • Потом сверло следует повернуть на 180° и заточить другую кромку.

Эти операции нужно повторять до тех пор, пока в результате не получится качественная заточка обеих кромок.

Преимущества и недостатки приспособления

У каждого устройства есть свои достоинства и недостатки. И эта насадка на дрель не является исключением из общих правил.

К преимуществам можно отнести:

  • Не требует от пользователя квалификации заточника. Этим устройством может пользоваться любой человек без предварительного обучения.
  • Низкая цена.
  • Наличие запасного абразивного круга.
  • В условиях удалённости от ближайшей мастерской или гаража, где есть электроточило, ценность этой оснастки переоценить трудно.
  • При работе на высоте, когда нет возможности постоянно спускаться и подниматься к месту работы, для того чтобы где-то наточить режущий инструмент, ценность этой оснастки возрастает.

Даже опытный слесарь, который наточил в своей жизни не одну сотню, а то и тысячу свёрл, с годами, при ухудшении зрения, испытывает трудности с заточкой всякого инструмента. Конечно, можно воспользоваться очками, но это не всегда удобно в определённых условиях работы: высота, мороз (запотевают стёкла), повышенная влажность и т. д. С этим устройством использование очков сведено к минимуму.

Недостатки:

  • Это приспособление не является профессиональным инструментом и не предназначено для заточки в цеховом режиме. Оно, скорее, служит для правки режущего инструмента.
  • Угол заточки изменить невозможно.

И всё же, учитывая все плюсы, которых больше, чем минусов, данную оснастку можно с успехом использовать по её прямому назначению.

Это интересно: Панно из плитки: креативные решения для вашего интерьера

Станочек для заточки сверл


Наличие хорошего, качественного инструмента своем гараже или мастерской значительно облегчает труд и позволяет получить удовольствие от работы с ним. То же относится и к сверлам. Но даже самые дорогие из них со временем тупятся или ломаются. Но не все, особенно начинающие мастера обладают навыком правильной заточки сверл, а постоянно покупать новые довольно накладно. Для таких случаев можно собрать специальное приспособление для их заточки. Данный станочек достаточно прост, но все же может значительно облегчить данный процесс. Особенно он удобен для работы с маленькими диаметрами, так как их затачивать сложнее всего.

Станок состоит из точильного станочка и приспособления для крепления сверла.

Принцип работы его таков: Сверло жестко закрепляется за витковую часть в специальных тисочках. Их угол по отношению к точильному камню выставляется с помощью угольника, для сверл по металлу он составляет 60 градусов. Таким образом, затачивается одна из граней, затем приспособа переворачивается и затачивается другая грань.

Отличие данного проекта от множества тех, что выложены в сети, как утверждает автор, является применение в качестве фиксатора этих самых ювелирных тисочков. Они имеются в продаже и стоят немного.

Вот как они выглядят:

Принцип их работы, как и у обычных тисов: ручка вращается в одну сторону – губки разжимаются, вращается в противоположную – губки зажимаются, можно фиксировать заготовку или деталь.

Для применения в станке нужно немного их переделать. Родные заклепки убираются, устанавливаются вот такие самодельные пластины и снова заклепываются.


При зажиме сверла режущие кромки должны быть параллельно губкам.


Далее, в только что прикрепленных пластинах, сверлятся четыре равноудаленных от их центра отверстия. Они должны располагаться под углом 90 градусов по отношению к зажатому в тисочках сверлу.

Позже, попеременно (для каждой грани) через два этих отверстия будет проходить ось, которая будет фиксировать всю систему. Получится эффект «качели»

Большое внимание следует уделить разметке отверстий, так как от их расположения зависит качество заточки сверл

Опорами этой «качели» в данном случае служат два корпуса из под выпотрошенных дверных замков, но их можно сделать с нуля, вырезав стойки из метала или дерева.


Они жестко прикреплены к деревянной площадке. По четырем ее краям, для регулировки нужной высоты вкручены четыре винта.

Лучше всего было бы поместить точильный станок и качалку на одной панели.


Тисочки устанавливаются между стойками и вешаются на ось.


Приспособление устанавливается под нужным углом (60 градусов) к поверхности круга и затачивается одна из граней.


Переворачиваем тисочки на 180 градусов, ось продевается через противоположные отверстия, затачивается другая грань. Готовый результат получился довольно неплохо, учитывая (по утверждению автора) большой износ старых тисочков. На фото сверло диаметром 1,5 мм.


Далее идет демонстрация сверления меди и оргстекла. Как видно сверло прекрасно справляется со своей задачей.


Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Конструктивные особенности

В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.

Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.

Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.

Плюсы и минусы использования

Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:

  1. Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
  2. Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
  3. Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.

Среди минусов рассматриваемый инструмент имеет следующие недостатки:

  1. Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
  2. Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
  3. Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
  4. Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.

В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.

Использование приспособления

Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.

При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.

Отличительные черты конструкции и принцип действия

Структура насадок на электродрели, специализирующихся на затачивании сверл, имеет в своем составе оболочку из пластика, внутри которого находится вращающийся заточной круг. Это поверхность специализированной формы, которая создает на рабочих элементах режущих инструментов необходимые углы заточки.

Большая часть новейших образцов насадок на электродрели для заточки инструментария оборудуется торцевой крышкой на кожух, на которой находятся отверстия. Диаметр каждого из них пропорционален конкретному размеру сверла.

Заточка сверла, осуществляемая с использованием подобной насадки, происходит следующим способом:

  • Сверло, режущую область которого надлежит заправить, вводится в отверстие в кожухе насадки, которое имеет подходящий диаметр.
  • Электродрель запускается в работу, в результате этого начинает крутиться заточной камень. Производится заточка одной стороны рабочей поверхности сверла.
  • Сверло прокручивается в отверстии насадки на 180 градусов, и производится заточка другого режущего края.

Имеются и более простые варианты – без наличия торцевой крышки. Они примитивнее обычного устройства, но использовать их чрезвычайно некомфортно. Необходимо внимательно следить за корректностью местоположения затачивающей поверхности и режущего края сверла.

Такое точило для сверл на электродрель может иметь и намного более непритязательную конструкцию, где не предусматривается ни наличие крышки, ни технологических отверстий, которые являются кондуктором. Практиковать подобные насадки весьма непросто, они некомфортны по той причине, что требуется удерживать затачиваемое сверло в правильной позиции. Дополнительно нужно выдерживать надлежащие углы на режущей части.

Изготовление приспособлений для заточки свёрл своими руками

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту.

Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе.

Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

  • Сталь, чугун и твёрдая бронза — 116−118;
  • Латунь, мягкая бронза — от 120 до 130;
  • Медь — 125;
  • Алюминий — 140.

При использовании различных материалов рекомендуется изготовить несколько шаблонов или использовать один универсальный.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом.

Втулка подбирается с высокой точностью — так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента.

Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Пайка медных труб своими руками при помощи газовой горелки

Важным узлом является подручник, выполняющий следующие функции:

  • обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
  • является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

  • Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
  • По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

Многообразие заточек

Например, модель Sparta 912305 совместима с диаметром 43 мм, предназначенная для спиральных сверл (по металлу d 3,5 – 10 мм.). Корпус имеет порядка 15 выемок для различных размеров в диаметре. А специальная форма камня позволяет точить под углом 118°. В комплекте идет запасной камень. Такая заточка обойдется от 600 рублей и выше.

Большим спросом пользуются оригинальные заточки фирмы Bosch. О них только хорошие отзывы. Аккуратнее с китайскими аналогами. Они могут подвести в самый ответственный момент.

Настоящие мастера советуют заранее определиться с теми работами, которые вы часто делаете по дому. А также оценить весь арсенал и характеристики уже имеющихся инструментов и дополнений к ним. Только после этого можно приступить к поискам подходящих насадок.

С полным набором насадок и приспособлений дрель превратится в идеальный многофункциональный инструмент, которым сможет пользоваться любой мастер независимо от его квалификации.

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Приспособа на гравер и электродрель

Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:

  1. Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
  2. Маленький шлифовальный круг. Он стачивает часть металла.

Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:

  1. Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
  2. Шлифовальный конус или фреза с наклоном в 60о.

В заглушке нужно насверлить дюз по окружности.

На основе гаек

Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.

Чтобы сделать инструмент для заточки, действуйте по плану:

  1. Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
  2. Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
  3. Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.

Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.

Из дверной петли

Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:

  1. Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
  2. К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
  3. Далее устанавливается уголок, он будет направляющей плоскостью.

Вот подробное видео, как сделать станок для заточки сверл своими руками.

Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.

Также конструкция имеет 2 недостатка:

Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

Стойка

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

Стойка состоит из 5 частей:

  1. Упор. На него опирается сверло.
  2. Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
  3. Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
  4. Катерка. Дает возможность двигать оснастку.
  5. Основание.

Шаблон типа «кондуктор»

Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.

Для заточки сверла понадобится сделать следующее:

  1. Отрезок профиля обрезается под 60о.
  2. Должно получится так, чтобы профиль попадал под линию разреза.
  3. Кондуктор крепится к столику точила на винты или струбциной.

Теперь остается приложить острие к шаблону и просто проворачивать его.

Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.

Детали для комплектования, запчасти

Идеальный вариант для приобретения – это насадка с резервными наждачными кругами. При наличии возможности необходимо купить держатель для фиксирования электродрели – это существенно упростит проблему, в особенности если заточка будет выполняться довольно часто.

К любому устройству прилагается руководство, которое поможет в овладении новой опции инструмента. Обыкновенный наждачный камень предназначается для нескольких десятков рабочих циклов, следовательно, есть возможность высчитать намечаемую нагрузку и приобретать детали планомерно.

На то, до какой степени результативно использование насадки для затачивания, взгляды владельцев разошлись. Эффективность расценивается совершенно по-разному. Некоторые считают приспособление слишком слабым, чтобы практиковать его постоянно. По утверждению иных, насадка просто незаменима в конкретных обстоятельствах.

Исходя из рецензий, можно сделать вывод, что если не предъявлять к приспособлению чересчур больших запросов, оно обнаружит себя очень эффективным.

Насадка на дрель для заточки свёрл и её принцип действия

Дрель –  универсальный инструмент, который при помощи различных насадок и приспособлений превращается в такой себе трансформер- многозадачник. Например, каждый мастер сталкивался с тем, что при частом использовании сверло требует заточки.

Если это мастерская, имеющая заточной круг, и мастер имеет навыки заточки на этом кругу, такой  вопрос не возникает. Но в основном для домашнего пользования используют специальное приспособление, которое так и называется – насадка на дрель для заточки сверл.

В принципе ее конструкция простая. Это небольшой абразивный круг, у которого имеется специальная форма, при помощи которой сверло затачивается на нужный угол,который, заключен в пластиковый корпус.

Угол заточки зависит от материала сверла. Например, для стали это 130 градусов, для чугуна 118 градусов. От этого угла и выбирается насадка.Причем в корпусе имеются несколько отверстий для разного диаметра сверл. Это все насаживается на дрель при помощи муфты и является самой основной и сложной деталью.

Получается, что при помощи направляющих затачивается  один режущий край сверла, затем вынимается сверло, поворачиваем на 180 градусов и затем второй край, и опять, до тех пор, пока качество заточки не будет оптимальным. При этом зажим патрона дрели полностью сведён.

Углы заточки указаны на корпусе

Конечно, можно использовать насадку и без муфты или с бесключевой муфтой, но судя по отзывам, качество заточки не будет столь хорошее да и работать неудобно с таким вариантом.

Недостатки и эффективность использования

Очень много мнений по поводу эффективности использования такой насадки. Одни считают приспособление бесполезным, другие, напротив, очень довольны его приобретением и считают очень удачным такое приобретение.

Устройство не очень дорогое, поэтому, естественно, есть некоторое недостатки в его конструкции.

Например, эту насадку нужно использовать только для заточки тех сверл, которые просто затупились. Если сверло совсем село, насадка здесь бесполезна. Можно, конечно, попробовать заточить, если уж очень нужно, но круга просто хватит на заточку 2-3 сверл и нужно круг менять. Затем , судя по отзывам, фиксация в большинстве приспособлений не совсем надежная.

Если нужно изменить угол заточки, это сделать невозможно, так, как сам круг выставлен на определённый угол. Но менять угол  заточки нужно достаточно редко и поэтому большим недостатком это не считается.

Диаметры переходной муфты должны точно соответствовать патрону, иначе будет задевание. Но иногда нет возможности точно проверить размеры, что достаточно неудобно.

Сама конструкция считается неудобной, потому, что нужно взять в руки дрель, потом ее включить одной рукой, а другой направлять само сверло для заточки, причем при этом придерживаться соосности. Но это в том случае, если нет дополнительного кронштейна в комплекте, который и поможет зафиксировать дрель в определённом положении. Или же, при наличии сноровки приспособить подручные инструменты для её фиксации.

Но приспособление пользуется неплохим спросом. Во первых, компактное, мало весит и недорогое. И польза от применения такой насадки очевидна, поэтому купить насадку на дрель для заточки сверл стоит.

Насадка на дрель

Применяют его в «полевых» условиях, например при строительстве дома, когда в результате множества сверлильных работ затупилось сверло и, что бы поменять его, нужно потратить достаточное время на покупку нового. Намного проще тут же заточить его и продолжить работу.

Также это приспособление применяют в домашних хозяйствах, небольших мастерских. У хорошего мастера должно быть все под рукой. По отзывам мастеров, использующих насадку на дрель для заточки сверл, навык  работы на насадке формируется очень быстро. Применив ее несколько раз, настоящий мастер всегда будет иметь ее под рукой.

Эффективность приспособления для заточки свёрл

Каждый эффективность работы оценивает, исходя из своих, каких то ему присущих, требований.  Для одних эта конструкция очень слабенькая, чтобы использовать ее регулярно. Возможно, им следует приобрести немецкую насадку. Другие считают для своей деятельности очень незаменимым приспособлением, которое не раз выручало их.

Поэтому, исходя из тех отзывов, которые можно найти в интернете, можно вывести следующее — если не предъявлять к этому устройству слишком больших требований, то насадка показывает себя с хорошей стороны.Также, настоящий мастер сначала определится с теми работами, которые ему предстоят, а потом подбирает инструмент для их выполнения.

Стоимость и области применения

Цена, по которой сегодня продаётся насадка на дрель для заточки свёрл, на простые модели составляет порядка 600–650 рублей. Понятно, что приспособление доступно практически каждому. При выборе следует помнить о совместимости устройства с дрелью, желательно сначала измерить соответствующий посадочный диаметр. Нелишним будет также проверить, какой угол заточки сверла может обеспечить насадка. Довольно часто в комплекте поставки есть дополнительный точильный камень — при возможности выбора предпочтите именно такой вариант. Если при работе можно произвести фиксацию дрели на столе или верстаке, то этим следует воспользоваться.

Следует также помнить, что это не станок, и нагружать конструкцию больше её возможностей не стоит. Однако при регулярном использовании дрели, когда часто появляется необходимость «поправить» сверло, приобрести подобное устройство будет не лишним. Конечно, свёрла недороги, их можно просто заменить новыми, но такой подход не всегда оправдан. Применение специальной насадки поможет повысить эффективность дрели, сделав её более универсальной. Поскольку кромки сверла можно исправить в процессе работы, это увеличивает производительность и автономность действий мастера. Понятно, что дрель с надетым на неё приспособлением не станет полноценной заменой заточного станка, однако она для этого и не предназначена. Для бытовых нужд и при отсутствии профессионального оборудования насадка находит применение и выполняет свои задачи.

Сфера потребления алмазных кругов и классификация

Заточные круги алмазные по назначению пользуют для заточки пил изготовленных из твёрдых сплавов, с их помощью выполняют доработку напаек, они незаменимы при заточке токарных резцов и т. д. У них мелкая структура, позволяющая выполнить отделку обрабатываемого изделия, что невозможно сделать, используя рядовой стандартный абразивный наждак.Диски шлифовальные разных видов, типов алмаза и зернистости на механических и органических связках используют для доработки и заточки токарных резцов, фрез и других приборов из твердого сырья. Российский рынок алмазных кругов представлен изделиями разнообразной формы:

Какой диск применять в каждом конкретном случае, нужно определять индивидуально, исходя из предлагаемой заготовки, поверхности, площади и технологичности. Если для дисковой пилы нужен круг тарелка, которая благодаря острому краю может работать между зубьями, то для ножа более подходящим будет прямой профиль или чашка. Чтобы вернуть первоначальные качества токарных резцов, сверл и других приборов необходимо использовать надежные точила.

Формы алмазных дисков

Заточные круги различают и по зернистости:

  • 100/80 – мелкая фракция;
  • 125/100 – средняя;
  • 160/125 — крупная;
  • 200/160 – более крупная;

Изделия с мелкой зернистостью используют для завершающей доводки токарных резцов, ножей, лезвий и т. п. Используя изделия со средним звеном можно добиться нужной остроты режущей части приспособления. Крупная структура зерна позволяет, например, снять часть металла и выровнять режущую часть детали. Изделия с мелкой и средней зернистостью наиболее распространены, ими пользуются и в быту.

Точильный диск различают по диаметру (125–300 мм). Поэтому подбирать его нужно исходя из размера имеющегося точила

Немаловажной считается в таких изделиях толщина и ширина алмазного слоя. Широкий слой позволит удобно обработать деталь приличной площади или большого диаметра сверло, кроме того, износ алмазного покрытия будет продолжительным

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс. Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью.

Отличительной чертой такого заточного круга считается наличие на рабочей части мелкой фракции алмазного зерна, доказано практикой, что он способен выполнить точную отделку режущей части резца, пластины, ножа и других инструментов. В зависимости от цели применения делается выбор алмазного круга для заточки. Для финишной доработки практикуют использование точила прямого профиля.

Недостатки и эффективность

Насчет эффективности использования насадки мнения разделились. Подобно любому не особо дорогому устройству, эта тоже не лишена ряда недостатков:

  • Скорее с помощью приспособления правят режущие кромки «подсевших» сверл.
  • Полностью износившиеся кромки лучше не затачивать, так как быстро износится круг.
  • Не лучшая фиксация.
  • Практически нельзя изменить угол заточки.
  • При вращении патрон может задевать внутреннюю поверхность переходной муфты (здесь должны соответствовать диаметры).
  • Неудобно держать и включать дрель, другой рукой направляя сверло.

Тем не менее устройство оценили многие мастера, ведь оно компактно, мало весит и относительно мало стоит. Может применяться в «полевых» условиях, в небольших мастерских и домашних хозяйствах. Навык работы формируется довольно быстро.

Эффективность оценивается по-разному. Одни считают конструкцию слишком слабой, чтобы использовать ее регулярно, по мнению других, насадка просто незаменима в определенных условиях.

Судя по отзывам, можно заключить, что без предъявления к устройству чрезмерно больших требований, оно покажет себя высокоэффективным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
