Как изготовить самодельную стойку для дрели

Зачем нужна стойка для дрели

Стойка позволяет легко выполнять различные задачи, такие как угловое или перпендикулярное сверление с помощью ручного сверла. Также имеется возможность регулировки, чтобы вы могли сверлить отверстия в точных точках с постепенным шагом.

Они могут держать инструменты горизонтально, чтобы вы могли шлифовать заготовки различной формы, шлифовать металлические куски разных размеров или полировать металлические предметы с различными формами и аспектами. Они предлагают телескопическую регулировку для обеспечения различной высоты сверления и позволяют работать с различными электроинструментами. Можно изменять угол зажима для держателя инструмента, легко поворачивая его, при этом фиксируя жестко, когда это необходимо для обеспечения точности. Она должна быть у вас, если вы хотите, чтобы рабочая станция имела хорошую максимальную высоту для размещения различных инструментов.

Изготовление мобильной сверлильной стойки для дрели своими руками

Стойка для дрели известна домашним мастерам и профессионалам ещё со времён СССР. Мобильная конструкция стойки очень удобна в работе, поэтому в последнее время такое устройство выполняется самостоятельно. Сделать держатель для дрели своими руками совсем не сложно. Достаточно приобрести недорогостоящие материалы, а также подготовить основной инструмент.

Материалы и инструменты

Для самостоятельной сборки могут применяться разные виды материалов. В зависимости от типа используемого материала подбирается инструмент:

  • пластины из твёрдых пород древесины или металла;
  • самодельная или заводского изготовления ручка;
  • мебельные направляющие;
  • стальные угольники;
  • электродрель;
  • молоток и напильник;
  • шуруповерт или отвертка;
  • рулетка и транспортир;
  • маркер.

Делаем подставку для дрели

Для изготовления детали лучше всего использовать толстую металлическую или деревянную пластину:

  • размеры стальной пластины составляют 500 х 500 х 150 мм;
  • размеры пластины из древесины должны быть 600 х 600 х 30 мм.

Такие виды станин применяются при изготовлении станков исключительно для сверлильных работ. Для изготовления многофункционального агрегата, размеры нужно увеличить до 1000 х 500-600 х 20-30 мм. На деревянную станину закрепляется основная стойка с подпорками. Для соединения деталей применяются винты.

Механизм для перемещения дрели в вертикальном направлении

В основе конструкции ручка и пружины, а исполнение механизма может быть представлено:

  • возвратным механизмом, закрепленным в непосредственной близости к ручке;
  • парой пружин, закрепленных в пазах каретки.

Первый вариант предполагает размещение оси рукоятки между двумя пластинами, привинченными к стойке. Пружинное устройство смещается на несколько миллиметров. Движение ручки вниз вызывает возврат пружины в исходное положение и перемещение каретки в отправную точку.

Вторая конструкция основана на закреплении штифта и боковых пластин под углом в 90о к каретке. Пружины закрепляются в пазах стандартных мебельных направляющих. В результате нажатия на рычаг, дрель смещается вниз, а пружины сжимаются. После того, как ручка будет отпущена, узел каретки отбрасывается вверх. Пружинные элементы фиксируются металлическими угольниками.

Монтаж сверлильного станка

Собирать сверлильный станок нужно в соответствии с чертежной документацией. Мобильный вариант сверлильной стойки, с высокой универсальностью, состоит из следующих элементов и конструктивных частей:

  • несущая станина для крепления всех необходимых элементов станка;
  • направляющая, позволяющая закрепить и перемещать инструмент с кареткой в направлении по вертикали;
  • специальная ручка, управляющая перемещением инструмента по вертикали.

Для улучшения функциональности и рабочих показателей используются дополнительные узлы и специальные элементы. Сборку и монтаж устройства нужно осуществлять в соответствии со следующей инструкцией:

  • закрепление на станине укрепляют подпорки;
  • прикручивание вертикальной стойки к подпорке;
  • вертикальное закрепление пары направляющих;
  • крепление на движущую часть каретки с электродрелью.

Для корректной работы станка необходимо проверить направляющие на отсутствие люфта. закреплять инструмент можно посредством специальных хомутов или при помощи колодки.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Сборка деталей

Держатель для дрели своим руками представляет комбинацию несущей рамы, движущего механизма и крепёжных элементов. Изготовление каждой части подразумевает знание конструктивных особенностей элементов.

Стойка

В случае, если изделие используется для выполнения простых операций, то часть станка можно выполнить из деревянных деталей. Если же оно предназначено для более интенсивного сверления, то основу станка необходимо снабдить стальными элементами.

Стойка для дрели состоит из следующих частей:

  • База-станина для фиксации основных элементов.
  • Вырезка, на которой стоит вертикальная плоскость движения.
  • Ручка, регулирующая передвижение устройства сверления.
  • Специальные детали, предназначенные для функций узкого профиля.

Сверлильный станок из дрели — устройство

Для изготовления стойки для дрели своими руками стоит придерживаться следующего алгоритма действий:

  • Каркас фиксируется на станине с помощью винтов.
  • Направляющие элементы крепятся на стойку.
  • Поверхность каретки располагают на двигающейся части направляющих.

Инструмент может держаться на станке с помощью хомутов, которые вставляются в отверстия на стойке и надёжно закрепляют рабочий инструмент. Деревянная подпорка-колодка также обеспечивает плотное держание дрели.

Станина

Станину можно вырезать из деревянной панели или металлического листа определённых габаритов. Толщина деревянного настила составляет 0,2 см, а материал из металла может иметь толщину 0,1 см. Общий размер базы зависит от сложности операций, которые планируется выполнять на стойке для дрели своими руками. Выделяют два основных габаритных параметра:

Станина для дрели — размеры

  • Размер станины 10 см*5 см (для особо сложных работ).
  • Размер станины 5 см*5 см (для стандартных операций).

Станина представляет собой прочный прямоугольный лист, выдерживающий основную нагрузку конструкции и прикрепляемый к другим частям механизма с помощью винтов.

Вспомогательные узлы

Вспомогательные узлы выполняют функцию надёжных креплений, что немаловажно при работе на стойке для дрели. Специализированные компоненты расширяют функционал, доступный при работе с электроинструментом

Токарно-фрезерные операции требуют такую организацию платформы, которая может перемещаться в горизонтальном направлении. В подобной ситуации делается пласт, движение которого регулируется с помощью рычага управления.

Одной из самых популярных технологических процедур, исполняемых на держателе для дрели своими руками, является сверление элементов под определённым углом. Не каждое устройство домашнего изготовления выдержит нагрузку, оказываемую при сверлении под наклоном. Реализовать эту операцию возможно, если установить на станок поворотную пластину. Прикреплённая к стойке ось будет двигать пластину под заданным углом (30о, 45о, 60о).

Крепление стойки для дрели

Данный этап работ выполняется в следующей последовательности:

  • На пластине и основной части станка делаются отверстия для крепления.
  • Измеряются отверстия с нужным углом наклона.
  • Соединяются пластина и каркас при помощи крепёжных деталей.

Подобная стойка для дрели своими руками станет незаменимым помощником в хозяйстве. Такой аппарат отличается универсальностью и надёжностью.

Пластина стойки для дрели

Изготовление своими руками сверлильного станка из рулевой рейки

Рулевая рейка от автомобиля очень хорошо используется как вертикальная стойка сверлильного станка. Её зубчатая поверхность приспособлена для работы механизма перемещения рабочей головки.

Штатный автомобильный механизм рулевого управления легко дорабатывается для решения задач перемещения в сверлильном станке.

Чертежи и схемы

Специфика чертежа в том, что конструкция привязана к конкретному изделию – к рулевой рейке с зубчатой поверхностью. Механизм перемещения изобретать не надо, его просто надо грамотно установить на рейку, выполняющую функцию основной стойки станка.

Виды направляющих для дрели

Кондуктор

Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.

Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.

Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.

Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.

Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.

  • невысокая точность (в направляющей втулке есть небольшой люфт);
  • изнашивающее воздействие на сверло.

Направляющие со скользящей кареткой (бытовой вариант)

Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.

Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.

Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.

Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.

  • доступная цена;
  • высокая точность позиционирования.

работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.

Полупрофессиональные направляющие для дрели

Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.

Профессиональные направляющие для дрели

Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?

Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.

Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже

К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения

  • высокая точность;
  • продуманное крепление на заготовке;
  • возможность выполнять работы с высокой интенсивностью и нагрузкой.
  • высокая стоимость;
  • узкая специализация.

Прежде чем идти в магазин за направляющей, определитесь: какие задачи стоят перед вами. Не следует без надобности покупать дорогостоящее и громоздкое оборудование. Для большинства домашних задач подойдет такое приспособление:

Стойка

для дрели, шуруповёртов и перфораторов представляет из себя стационарное устройство, к которому закрепляются сверлильные инструменты. Большая часть производимых держателей имеют ограничение по размеру шеи дрели, и даже не превосходит 43-45 мм. С применением схожих устройств вам полностью четкое и ровненькое сверление деревянных материалов, металла, пластмассовых изделий и т.д. Еще и держатели поглощают вибрацию, делая работу более обычной и комфортабельной. Сделать стойку для дрели конечно и самостоятельно.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

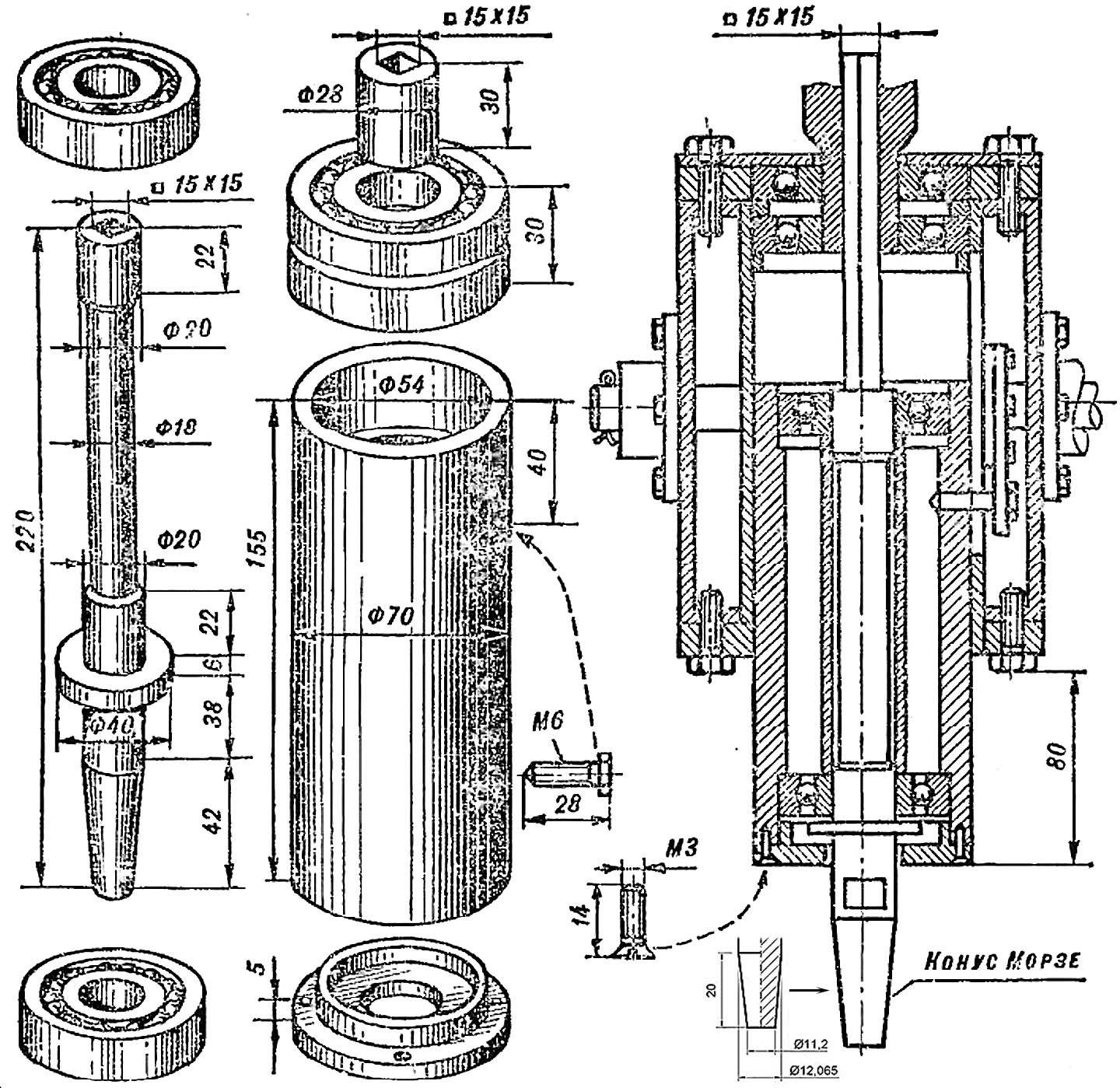

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Виды

Все представленные на рынке приспособления для сверления отличаются друг от друга, в первую очередь, конструктивными особенностями и функционалом. Помимо этого, они могут комплектоваться различным оборудованием, в перечень которого входят, например, тиски и пылесборники. Дополнительные элементы позволяют максимально упростить эксплуатацию инструментов.

По принципу использования можно выделить две категории устройств.

  • Стационарные стойки, превращающие обычные дрель, перфоратор или шуруповерт в компактный аналог станка. Эти изделия за счет своего веса и жесткой конструкции обеспечивают высокую точность выполнения всех операций. К главным минусам относят отсутствие мобильности и высокую стоимость.
  • Мобильные сверлильные приставки или направляющие, представляющие собой устройства, обеспечивающие приемлемую точность сверления при минимальных размерах.

Еще одним важным критерием является функциональность рассматриваемых приспособлений.

  • Стойки для вертикального сверления, являющиеся универсальными держателями и характеризующиеся максимальной устойчивостью. Они часто становятся незаменимым элементом мини-мастерских и помощниками домашних мастеров.
  • Поворотные устройства, представляющие собой более сложное и функциональное оборудование. Помимо перемещения кронштейна с закрепленным сверлильным инструментом в вертикальной плоскости для установки требуемого расстояния от обрабатываемого материала до рабочего хода сверла, такие стойки позволяют устанавливать угол сверления. В итоге оборудование может использоваться также в качестве фрезерного или полировального.

Не менее важную роль играют особенности крепления самой стойки. Как показывает практика и свидетельствуют отзывы, максимально надежным вариантом являются магнитные модели. Большинство профессиональных приспособлений имеет именно такой способ крепления. Максимальная устойчивость в данном случае обеспечивается мощным электромагнитным полем. Магнитные стойки для сверления могут быть надежно зафиксированы в вертикальной, горизонтальной и наклонной плоскостях. Это позволяет выполнять работы в сложных эксплуатационных условиях. Как правило, подобное оборудование имеет ряд дополнительных опций. Например, включение инструмента невозможно, если от магнита не исходят импульсы.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Бренды

Описываемое оборудование является комфортным и полезным дополнением, обеспечивающим оперативную и надежную фиксацию сверлильных инструментов для выполнения стационарных работ с высокой точностью. С учетом спроса многие компании-производители наладили выпуск подобных приспособлений. Все представленные в этом сегменте рынка модели отличаются друг от друга конструкцией, функциями, комплектацией и стоимостью.

Одним из популярных брендов является «Энкор». Компания предлагает потребителю качественные устройства для работы с инструментами, имеющими различные характеристики (мощность, масса и диаметр шейки корпуса).

Не меньшим спросом пользуется продукция марки Sparky

В отзывах владельцы данной техники обращают внимание на повышенную устойчивость, обеспечиваемую наличием качественной плиты основания, отлитой из чугуна

Также на сегодняшний день в рейтинге популярности присутствуют и другие модели стоек.

  • «Калибр» – надежная и универсальная конструкция, трансформирующая ручной сверлильный инструмент в компактный, стационарный станок.
  • Dremel – устройство, характеризующееся функциональностью, длительным сроком эксплуатации и доступной стоимостью. Данные модели позволяют осуществлять вертикальное сверление, сверлить отверстия под углом, полировать и шлифовать материалы в горизонтальной плоскости.
  • Sparta – стойки, превращающие в стационарные устройства как дрели, так и шуруповерты. К основным плюсам относят наличие качественного механизма, отвечающего за плавность и равномерность подачи закрепленного инструмента.
  • Skrab – поворотная модификация, ставшая рациональным вариантом для использования в небольших мастерских, гаражах и домашних условиях. Конструкция сочетает в себе прочность, долговечность доступную стоимость.

Помимо всего перечисленного, пользователи выделяют модели «Диолод» и Artu. Первые с одинаковой эффективностью эксплуатируются в бытовых и промышленных условиях. В зависимости от модификации варьируется диаметр шейки корпуса инструмента, который может быть закреплен в держателе.

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
  9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.
  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.
