Токарный станок по металлу для дома и гаража

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки фрезы по металлу на нужный размер.

Бесконсольный фрезерный станок

По каким критериям выбрать, как выбрать лучший?

Выбор необходимо основывать в первую очередь на задачах, которые должен выполнять станок. После этого изучается надежность оборудования, габариты и технические характеристики.

Технические характеристики

Для токарного станка важны следующие характеристики:

Мощность. Этот параметр определяет скорость обработки заготовки. Для бытового использования достаточно 500-750 Вт.

Тип питания. Оборудование может питаться от 220 или от 380 вольт. Для второго типа необходимо обустраивать отдельную линию электропитания, что не всегда можно сделать в гараже.

Тип двигателя. Желательно выбирать асинхронный, так как у него более длительный эксплуатационный срок.

Тип передачи. Существует ременная и шестеренчатая.

Реверс. Это возможность переключения направления вращения

В некоторых случаях данная функция является очень важной.

Частота вращения. Под каждый металл необходимо подбирать свою, поэтому желательно наличие нескольких рабочих режимов.

Дополнительное оснащение

Нужно подбирать под конкретные задачи.

Деление лимба. От этого зависит точность обработки. Чем меньше деление, тем лучше.

Кожухи. Наличие защитных элементов делает работу безопаснее.

Материалы и качество сборки

В продаже есть модели отечественного и зарубежного производства. Но все равно почти все собираются в Китае. Большинство предпочитают выбирать отечественные станки, так как на них в случае поломки легче найти запчасти.

Важно!

Размер

Необходимо заранее отвести пространство под токарный станок, подобрать стол, который может выдержать большие нагрузки. Габариты оборудования полностью зависят от размеров обрабатываемых деталей.

В большинстве случаев хватает межцентрового расстояния в 40 см для осуществления крепежа заготовок

Кроме длины, следует обращать внимание и на высоту крепления, так как этот показатель определяет максимальный диаметр изделия

Конструкция токарного станка

Основными узлами являются:

  • Станина — несущая конструкция, на которой расположены все узлы.
  • Передняя бабка — в ней находится шпиндель, который вращается с деталью, и коробка скоростей.
  • Задняя бабка — дополнительно фиксирует деталь во время обработки в центрах. Пиноль служит для крепления режущего инструмента (сверла, развертки).
  • Суппорт — несет резцедержатель, в который крепятся токарные резцы. Перемещается в поперечном и продольном направлении на заданной скорости.
  • Коробка подач — обеспечивает движение от ходового винта или вала на суппорт.

Важно! На большинстве моделей главные узлы унифицированы

Технические характеристики

Токарный станок по металлу для гаража настольного типа чаще всего имеет следующие эксплуатационные характеристики:

  • кнопка включения – может отсутствовать (например у модели Корвет-2), вращение включается реостатом, регулирующим обороты
  • габариты – длина 1,2 – 1,7 м, ширина 0,5 – 0,6 м
  • масса – в пределах 120 – 200 кг
  • диаметр заготовки – 10 – 20 см над станиной или 5 – 15 см над суппортом
  • межцентровой размер РМЦ – 20 – 50 см
  • мощность привода – 0,15 – 0,6 кВт

Вариант настольного устройства

Для токарного станка по металлу для гаража используются асинхронные либо коллекторные двигатели 220 В. Конструкции систем регулирования скорости, передачи крутящего момента на винновые валы суппорта существенно отличаются у разных фирм. В некоторых модификациях реверс переключается рычагом, в других для получения обратного вращения приходится перекидывать ремень передачи.

Рычаг переключения скоростей в настольном токарном станке

Большинство токарных станков нарезают только метрическую и дюймовую резьбу в одном направлении. Из отечественных производителей популярнее прочих «Домашний мастер», «Умелец», «Калибр». Вся остальная продукция, независимо от родины бренда, изготавливается в Китае – «Optimum», «Корвет», «JET», «Proma», «DIY».

Нарезание резьбы на токарно-винторезном станке

Например, выпускает токарно-фрезерные модификации Корвет 407, токарные станки Корвет 401 – 403. Автоматическая подача суппорта применяется лишь для нарезки резьбы, обработка, обдирка осуществляется вручную. Патрон оснащается прямыми, обратными кулачками, детали могут зажиматься без патрона в центрах. Самый миниатюрный из них (Корвет 401) оснащен 0,5 кВт электроприводом, оборотами 2 500 об/мин, электронной системой, позволяющей поддерживать одинаковую скорость при любых нагрузках. Сквозное отверстие в шпинделе позволяет обрабатывать 20 см детали.

Настольное устройство по металлу Корвет 401

Корвет 401

Станки оборудуются двигателями 0,5 – 1,5 кВт, РМЦ достигает 40 – 70 см, высота центров 7 – 14 см. Родина бренда – Германия, 95% производства сосредоточено в Китае. Особенностью оборудования является погрешность 0,025 мм и 0,01 мм (перемещения, биения шпинделя, соответственно).

Токарно-винторезный станок по металлу настольного

станок по металлу настольного фирмы Optimum

Настольные станки токарные Weiss имеют минимально возможную вибрацию, звуковое давление. Шпиндель вращается в роликовых подшипниках, после остановки вращения сохраняется возможность автоматического реверса для смещения суппорта. Задняя бабка имеет продольное перемещение с фиксацией положения в пространстве.

Универсальный токарный станок в гараж производства «Weiss»

токарный станок в гараж производства Weiss

Статья по теме:

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать. Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Востребованные изделия

Начиная свой токарный бизнес, необходимо узнать, какие токарные изделия пользуются наибольшим спросом. Начинать производить партии деталей на продажу – рисковать остаться с нереализованной продукцией. Все, что делается большими партиями, выпускается крупными предприятиями.

На начальном этапе бизнеса на токарном станке, что производить подскажут заказчики. Настраиваться надо на штучное изготовление деталей для ремонта автомобилей и бытовой техники.

Постепенно люди будут узнавать о возможности выточить вал или другую деталь для ремонта по доступной цене в токарной мастерской по близости. У многих дома имеется техника, на которую перестали выпускать запчасти, а она рабочая и выбрасывать ее из-за сломавшейся оси или другой детали, жалко. Аналогично болт или шайбу для автомобиля можно купить в автосалоне, но цена кусается.

Крупные предприятия неохотно берут в работу мелкие заказы со стороны. Составляется калькуляция на цеховые расходы:

  • почасовая стоимость работы станка;
  • оплата электроэнергии;
  • заработная плата основного рабочего;
  • зарплата вспомогательных рабочих цеха;
  • амортизационные отчисления на оборудование.

Обычно на крупных предприятиях стоят ДИП200 и еще большие токарные агрегаты. Они потребляют много электроэнергии, независимо от размера детали. Станочник работает по технологии и чертежу, разработанному инженерным составом предприятия. Дополнительные расходы превышают цеховые в 3-5 раз. В результате — космические цены на изготовление деталей.

Прорабатывая бизнес идеи, следует учитывать и заказчиков с небольшими партиями деталей. Строители, автомеханики, мебельщики и другие специалисты, появятся довольно быстро. Им нужно будет сделать переходники для труб отопления, нарезать резьбы и расточить гайки. Привыкшие работать с деревом мебельщики не могут сами выточить шпильки и сделать на них гайки. Если стоимость изготовления у токаря, работающего рядом, будет ниже, чем покупные материалы, они охотно пойдут в небольшой цех.

Предсказать, какие именно детали будут востребованы, сложно. В каждом городе, и даже микрорайоне, свои потребности мелочах, изготавливаемых на токарном станке.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

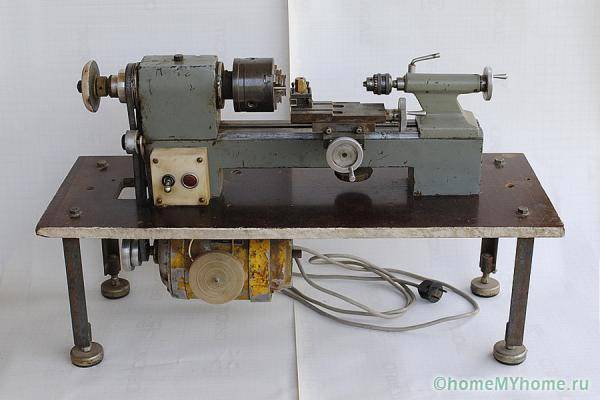

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

Классификация токарных агрегатов

Токарные установки создавались для обработки заготовок, имеющих цилиндрическую форму.

Такая форма придается детали в результате обработки наружной поверхности. Операция в этом случае называется точением.

Для того чтобы обработать внутреннюю поверхность, выполняется расточка.

В производственных циклах используются токарные агрегаты следующих типов:

  • револьверный;
  • винторезный;
  • многошпиндельный;
  • фрезерный
  • с ЧПУ.

Для мелкосерийного и штучного производства по металлу принято использовать мини токарный станок «Универсал».

Мини установки этой серии созданы специально для использования в индивидуальном и мелкосерийном производстве.

При необходимости создать полноценное предприятие по обработке металлических изделий, приходится использовать агрегаты разного профиля и назначения, в том числе отлично справляется с заданием фрезерный станок.

Китайский револьверный станок с ЧПУ используется в реализации самых сложных проектов.

Видео:

Однако настольного варианта должной производительности и надежности на рынке пока нет. Токарно-винторезный станок обладает широкими функциональными возможностями.

В настоящее время такие механизмы успешно производятся своими руками.

Однако приходится констатировать, что по своей надежности и долговечности они не могут конкурировать с экземплярами заводского производства.

Настольный токарно-винторезный станок

Действующая модель экономики стимулирует становление и развитие предприятий малого бизнеса.

В дополнение к этому, определенное число людей занимается народными ремеслами и таким мастерам очень часто нужен настольный станок

по металлу.

Токарно-винторезный агрегат в такой ситуации получил высокую оценку мастеров. Мини станок этого типа выпускается компаниями, штаб-квартиры которых находятся в разных государствах.

При выборе конкретной модели нужно обращать внимание на бренд, под которым произведен агрегат. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

  • обточка и расточка поверхностей;
  • развертка отверстий;
  • обработка торцевых поверхностей;
  • нарезка резьбы;
  • зенкерование;
  • сверление.

Настольный прецизионный мини токарно-винторезный станок принято считать одним из основных в производстве механических и электронных часов.

Производство измерительных приборов требует применения высокоточного оборудования.

Видео:

Токарно-винторезный станок здесь используется при обработке миниатюрных валов и втулок.

Настольный фрезерный станок с ЧПУ изготавливает корпусные детали.

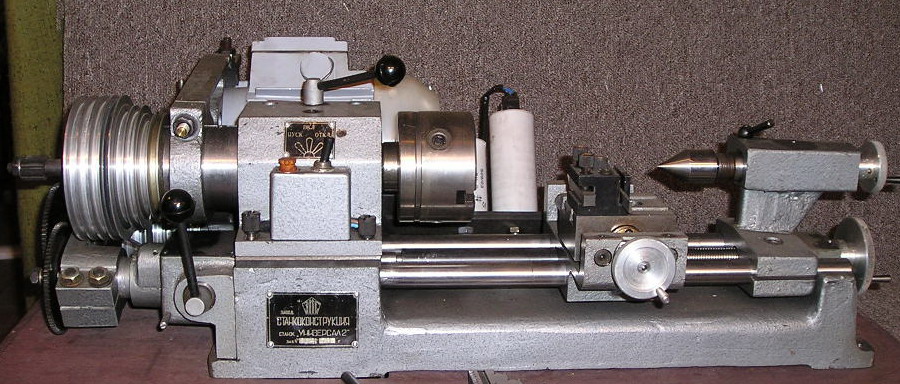

Токарные станки серии «Универсал»

При знакомстве с линейкой настольных токарных станков «Универсал», следует обратить внимание на многофункциональность конкретной модели

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В. Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской

В процессе работы станок практически не шумит

Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит

Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит.

Мини станок «Универсал» используется для выполнения следующих технологических операций:

  • расточка;
  • распиловка;
  • сверление;
  • шлифование;
  • фрезерование.

Третья модель агрегата «Универсал» оснащена функцией, которая позволяет изменить движение суппорта, не останавливая вращение шпинделя.

Плюс к этому на станке можно выполнять обработку заготовок с высокой точностью. В частности по параметрам шероховатости, некруглости и конусности.

Предельный диаметр заготовки, которую можно обработать на станке «Универсал», составляет от 90 до 150 мм.

В первом случае заготовка устанавливается над станиной, во втором – над суппортом.
